7hc系列芯片资料

74系列数数字电路7400、74H00、74L00、74LS00、74S00、74HC00、74C00、74F00、74ALS00四2输入与非门Y=\AB。

7401、74LS01、74HC01、74ALS01四2输入与非门(OCY=\AB。

7402、74L02、74LS02、74S02、74HC02、74C02、74ALS02、74F02四2输入或非门。

Y=/A+B。

7403、74L03、74LS03、74ALS03、74S03、74HC037404、74H04、74L04、74S04、74HC04、74C04、74F04、74ALS04六反相器Y=/A。

7405、74H05、74LS05、74S05、74HC05、74F05、74ALS05六反相器(OCY=/A。

7406、74LS06六反相缓冲器/驱动器(OC、高压输出Y=/A;是7405高耐压输出型,耐压30V。

7407、74LS07、74HC07六缓冲器/驱动器(OC、高压输出Y=A; 30V耐高压输出。

7408、74LS08、74F08、74ALS08、74S08、74HC08、74C08四2输入与门Y=AB。

7409、74LS09、74F09、74ALS09、74S09、74HC09四2输入与门(OC Y=AB。

7410、74H10、74L10、74LS10、74ALS10、74S10、74HC10、74C10 74H11、74LS11、74S11、74F11、74ALS11、74HC11三3输入与门Y=ABC。

7412、74LS12、74ALS12三3输入与非门(OCY=\ABC。

7413、74LS13双4输入与非门Y=\ABCD。

7414、74LS14、74HC14、74C1474H15、74LS15、74ALS15、74S15三3输入与门(OCY=ABC。

7416、74LS16六反相缓冲器/驱动器Y=/A;7417、74LS17六缓冲器/驱动器(OC、高压输出Y=A;15V耐压输出。

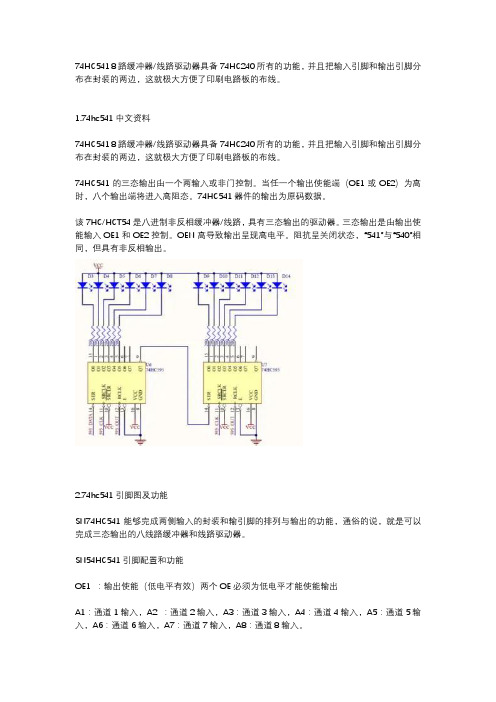

74HC541 8路缓冲器/线路驱动器具备74HC240所有的功能，并且把输入引脚和输出引脚分布在封装的两边，这就极大方便了印刷电路板的布线。

1.74hc541中文资料
74HC541 8路缓冲器/线路驱动器具备74HC240所有的功能，并且把输入引脚和输出引脚分布在封装的两边，这就极大方便了印刷电路板的布线。

74HC541的三态输出由一个两输入或非门控制。

当任一个输出使能端（OE1或OE2）为高时，八个输出端将进入高阻态。

74HC541器件的输出为原码数据。

该7HC/HCT54是八进制非反相缓冲器/线路，具有三态输出的驱动器。

三态输出是由输出使能输入OE1和OE2控制。

OEN高导致输出呈现高电平。

阻抗呈关闭状态，“541”与“540”相同，但具有非反相输出。

2.74hc541引脚图及功能
SN74HC541能够完成两侧输入的封装和输引脚的排列与输出的功能，通俗的说，就是可以完成三态输出的八线路缓冲器和线路驱动器。

SN54HC541引脚配置和功能
OE1 ：输出使能（低电平有效）两个OE必须为低电平才能使能输出
A1：通道1输入，A2 ：通道2输入，A3：通道3输入，A4：通道4输入，A5：通道5输入，A6：通道6输入，A7：通道7输入，A8：通道8输入。

GND：【地】
Y8 ：通道8输出，Y7 ：通道7输出，Y6 ：通道6输出，Y5 ：通道5输出，Y4 ：通道4输出，Y3 ：通道3输出，Y2 ：通道2输出，Y1 ：通道1输出。

OE2 ：输出使能（低电平有效）OE必须为低电平才能使能输出。

VCC ：电源引脚。

74HC164D中文资料参数SN54HC164,/SN74HC164是8位移位寄存器，当其中一个（或二个）选通串行输入端的低电平禁止进入新数据，并把第一个触发器在下一个时钟脉冲来后复位到低电平时，门控串行输入端（A 和B）可完全控制输入数据。

一个高电平输入后就使另一个输入端赋能，这个输入就决定了第一个触发器的状态。

虽然不管时钟处于高电平或低电平时，串行输入端的数据都可以被改变，但只有满足建立条件的信息才能被输入。

时钟控制发生在时钟输入由低电平到高电平的跃变上。

为了减小传输线效应，所有输入端均采用二极管钳位。

功能表：Inputs输入Outputs输出CLRCLK A B QA QB ...QHL X X X L L LH L X X QAQBQH0H↑H H H QAnQGnH↑L X L QAnQGnH↑X L L QAnQGnH=高电平（稳定态）L=低电平（稳定态）×=不定↑=从低电平转换到高电平QA0…QH0=在稳定态输入条件建立前QA…QH 的相应电平QAn…QHn=在最近的时钟输入条件（↑）建立前QA…QH 的相应电平，表示移位一位图1 逻辑图（正逻辑）图2 引脚图Absolute Maximum Ratings绝对最大额定值Supply voltage range, 电源电压范围VCC–0.5 V to 7V Input clamp current, 输入钳位电流IIK (VI < 0 or VI > VCC) (seeNote 1)±20 mA Output clamp current,输出钳位电流IOK (VO < 0 or VO > VCC) (seeNote 1)±20 mA Continuous output current,连续输出电流IO (VO = 0 to VCC)±25 mA Continuous current through 连续通过电流VCC or GND±50 mA封装热阻thermal impedance, θJA (see Note 2):D 封装86℃/W N 封装80℃/W NS 封装76℃/W PW 封装113℃/WStorage temperature range, Tstg储存温度范围–65℃ to 150℃DC SPECIFICATIONS直流电气规格表：符号Parameter 参数SN54HC164SN74HC164最小典型最大最小典型最大VCCSupply Voltage 电源电压256256图3 参数测量信息图4 typical clear, shift, and clear sequence典型清除、移位和清除时序应用电路：图5 LCD驱动电路图6 LED驱动电路74HC164中文资料参数时间：2016-06-15 来源：资料室作者：编号:颖展电子SN54HC164,/SN74HC164是8位移位寄存器，当其中一个（或二个）选通串行输入端的低电平禁止进入新数据，并把第一个触发器在下一个时钟脉冲来后复位到低电平时，门控串行输入端（A 和B）可完全控制输入数据。

74LS系列芯片功能反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门LS02 LS32 LS51 LS64 LS65异或门比较器LS86译码器LS138 LS139寄存器LS74 LS175 LS37374系列：：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门74LS04┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC门) 74LS05 _ │14 13 12 11 10 9 8│ 六非门(OC高压输出) 74LS06 Y = A ）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = A ）│ 六驱动器(OC高压输出) 74LS07│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│ 四总线三态门74LS125│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器74LS245│20 19 18 17 16 15 14 13 12 11│）│ DIR=1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门74LS08│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门74LS10│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ 8输入与非门74LS30│ 1 2 3 4 5 6 7│ ________└┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGHA B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或门74LS32│14 13 12 11 10 9 8│）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或非门74LS02│14 13 12 11 10 9 8│ ___）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴—┴—┴—┴—┴—┴—┴┐ 双与或非门74S51│14 13 12 11 10 9 8│ _____）│ 2Y = AB+DE│ 1 2 3 4 5 6 7│ _______└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴—┴—┴—┴—┴—┴—┴┐ 4-2-3-2与或非门74S64 74S65(OC门)│14 13 12 11 10 9 8│ ______________）│ Y = ABCD+EF+GHI+JK│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘A E F G H I GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门74LS86Vcc 4B 4A 4Y 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C │16 15 14 13 12 11 10 9 │）│ __ _ _ __ _ __ _ __│ 1 2 3 4 5 6 78│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C└┬—┬—┬—┬—┬—┬—┬—┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B │16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B└┬—┬—┬—┬—┬—┬—┬—┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND8*2输入比较器74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴—┴—┴—┴—┴—┴—┴┐ 双D触发器74LS74│14 13 12 11 10 9 8 │）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位锁存器74LS373│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND74HC系列功能表集成电路-74HC系列型号器件名称厂牌[数据表] 74HC00 四2输入端与非门 TI74HC01 四2输入端与非门(OC)74HC02 四2输入端或非门 TI74HC03 四2输入端与非门(OC) TI74HC04 六反相器 TI74HC05 HEX INVERTERS74HC08 四2输入端与门 TI74HC09 QUADRUPLE 2-INPUT POSITIVE-AND74HC10 三3输入端与非门 TI74HC11 三3输入端与门 TI74HC14 双4输入端与非门 TI74HC20 双4输入端与非门 TI74HC21 双4输入端与门 TI74HC27 三3输入端或非门 TI74HC30 8输入端与非门 TI74HC32 四2输入端或门 TI74HC42 4线-10线译码器(BCD输入) TI74HC73 DUAL J-K FLIP-FLOP TI74HC74 双上升沿D型触发器 TI74HC75 4-BIT BISTABLE LATCH TI74HC85A 四位数值比较器 TI74HC86 四2输入端异或门 TI74HC93 双4输入端与非门 TI74HC107 双主-从J-K触发器 TI74HC109 双J-K触发器 TI74HC112 双下降沿J-K触发器 TI型号器件名称厂牌[数据表]74HC123 可重触发双稳态触发器 TI74HC125 四总线缓冲器 TI74HC126 四总线缓冲器74HC132 四2输入端与非门74HC133 13-INPUT POSITIVE-NAND74HC137 地址锁存3线-8线译码器74HC138 3线-8线译码器74HC139 双2线-4线译码器74HC147 10线-4线优先编码器74HC148 8-LINE TO 3-LINE PRIORITY ENCODERS74HC151 8-INPUT MULTIPLEXER74HC153 DUAL 4-INPUT MULTIPLEXER74HC154 4线-16线译码器74HC157 四2选1数据选择器74HC158 四2选1数据选择器74HC160 DECADE COUNTER74HC161 4位二进制同步计数器74HC162 DECADE COUNTER74HC163 4-BIT BINARY PRESETTABLE COUNTER74HC164 8位移位寄存器74HC165 8位并行输入/串行输出寄存器74HC166 8位并行输入/串行输出移位寄存器 TI,PHI 74HC173 4位D型寄存器 TI74HC174 HEX D-TYPE FLIP-FLOP WITH RESET TI74HC175 四上升沿D型触发器 TI74HC190 十进制同步加/减计数器 TI74HC191 4位二进制同步加/减计数器 TI74HC192 BCD二进制同步加/减计数器 TI型号器件名称厂牌[数据表]74HC193 可预置4位二进制加/减计数器 TI74HC194 4位并入/串入-并出/串出移位寄存 TI74HC195 4位移位寄存器 TI74HC221 双单稳态触器 TI74HC237 3-8线译码器（带地址锁存） TI74HC238 3-8线译码器 TI74HC239 双2-4线译码器74HC240 八反相缓冲/线驱动/线接收器 TI74HC241 八缓冲/线驱动/线接收器 TI74HC243 四总线收发器 TI74HC244 八缓冲/线驱动/线接收器 TI,FSC74HC245 八双向总线发送/接发器 TI,FSC74HC251 8选1数据选择器74HC253 双4选1数据选择器74HC257 四2选1数据选择器74HC258 四2选1数据选择器74HC259 8位可寻址锁存器74HC266 QUADRUPLE 2-INPUT EXCLUSIVE-NOR74HC273 八D触发器74HC280 9位奇偶产生器/校验器 TI74HC283 4位二进制超位全加器74HC297 DIGITAL PHASE-LOCKED-LOOP74HC299 8位双向通用移位/存储寄存器型号器件名称厂牌[数据表]74HC354 带锁存三态8-1多路转换开关74HC365 六总线驱动器74HC366 六反相总线驱动器74HC367 六总线驱动器74HC368 六反相总线驱动器74HC373 六D型锁存器74HC374 六上升沿D型触发器74HC375 4-BIT BISTABLE LATCH74HC377 六上升沿D型触发器74HC378 6-BIT D-TYPE FLIP-FLOP74HC379 QUADRUPLE D-TYPE FLIP-FLOP74HC390 双十进制计数器74HC393 双4位二进制计数器74HC4002 高速CMOS双4输入端或非门74HC4015 高速CMOS双4位串入/并出移位寄存器74HC4016 高速CMOS四传输门74HC4017 高速CMOS十进制计数/分配器74HC4020 高速CMOS14级串行二进制计数/分频器74HC4024 高速CMOS7级二进制串行计数/分频器74HC4040 高速CMOS12级二进制串行计数/分频器74HC4046A 高速CMOS锁相环74HC4049 高速CMOS六反相缓冲/变换器74HC4050 高速CMOS六同相缓冲/变换器CD系列芯片功能CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOLCD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSCCD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TICD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TICD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TICD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TI CD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOT CD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/ST CD4094 8位移位存储总线寄存器NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\TICD40107 双2输入端与非缓冲/驱动器HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动STCD40147 10-4线编码器NSC\MOTCD40160 可预置BCD加计数器NSC\MOTCD40161 可预置4位二进制加计数器NSC\MOTCD40162 BCD加法计数器NSC\MOTCD40163 4位二进制同步计数器NSC\MOTCD40174 六锁存D型触发器NSC\TI\MOTCD40175 四D型触发器NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器NSC\TICD40194 4位并入/串入-并出/串出移位寄存NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存NSC\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器。

74HC/LS/HCT/F系列芯片的区别：1、 LS是低功耗肖特基，HC是高速COMS。

LS的速度比HC略快。

HCT 输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、 LS是TTL电平，HC是COMS电平。

3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。

LS 却没有这个要求4、 LS输出下拉强上拉弱，HC上拉下拉相同。

5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT的工作电压一般为4.5V～5.5V。

6、电平不同。

LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS 可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。

74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。

近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：.HC为COMS工作电平；.HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。

这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。

根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

7474HC4052 74HC4053 74HC4060 74HC4066 74HC4075 74HC42 74HC423A 74HC4514　74HC4538A　74HC4543 74HC51 74HC521 74HC533 74HC534 74HC540 74HC541 74HC58 74HC589 74HC594 74HC595 74HC597 74HC620 74HC623 74HC640 74HC643 74HC646 74HC648 74HC688 74HC7266 74HC73 74HC74A 74HC75 74HC76 74HC85 74HC86 74HC942 74HC943 74LS00 74LS02 74LS03 74LS04 74LS05 74LS08 74LS09 74LS10 74LS109 74LS11 74LS112 74LS113 74LS114 74LS122 74LS123 74LS125 74LS160 74LS136 74LS138 74LS139 74LS14 74HC147 74HC148 74HC149 74LS151 74LS153 74LS155 74LS156 74LS157 74LS158 74LS160A　74LS161A　74LS162A　74LS163A　74LS164 74LS168 74LS169 74LS173 74LS174 74LS175 74LS190 74LS191 74LS192 74LS193 74LS194A 74LS195A 74LS20 74LS21 74LS240 74LS244 74LS245 74LS253 74LS256 74LS257 74LS258 74LS27 74LS279 74LS28 74LS283 74LS30 74LS32 74LS352 74LS367 74LS368A 74LS373 74LS76 74LS379　74LS38 74LS390 74LS393 74LS42 74LS48 74LS49 74LS51 74LS540　74LS541 74LS74 74LS682　74LS684 74LS75　74LS83A　74LS85 74LS86　74LS90 74LS95B　74LS688　74LS136　4000与4500系列型号规格性能说明CD4000 "3输入双或非门1反相器"CD4001 "四2输入或非门"CD4002 "双4输入或非门"CD4006 "18级静态移位寄存器"CD4007 "双互补对加反相器"CD4008 "4位二进制并行进位全加器"CD4009 "六缓冲器/转换器（反相）"CD4010 "六缓冲器/转换器（同相）"CD40100 "32位双向静态移位寄存器"CD40101 "9位奇偶发生器/校验器"CD40102 "8位BCD可预置同步减法计数器"CD40103 "8位二进制可预置同步减法计数器"CD40104 "4位三态输出双向通用移位寄存器"CD40105 "先进先出寄存器"CD40106 "六施密特触发器"CD40107 "2输入双与非缓冲/驱动器"CD40108 "4×4多端寄存"CD40109 "四三态输出低到高电平移位器" CD4011 "四2输入与非门"CD40110 "十进制加减计数/译码/锁存/驱动" CD40117 "10线—4线BCD优先编码器"CD4012 "双4输入与非门"CD4013 "带置位/复位的双D触发器"CD4014 "8级同步并入串入/串出移位寄存器" CD40147 "10线—4线BCD优先编码器"CD4015 "双4位串入/并出移位寄存器"CD4016 "四双向开关"CD40160 "非同步复位可预置BCD计数器" CD40161 "非同步复位可预置二进制计数器" CD40162 "同步复位可预置BCD计数器"CD40163 "同步复位可预置二进制计数器" CD4017 "十进制计数器/分频器"CD40174 "六D触发器"CD40175 "四D触发器"CD4018 可预置1/N计数器CD40181 "4位算术逻辑单元"CD40182 "超前进位发生器"CD4019 "四与或选译门"CD40192 "可预制四位BCD计数器"CD40193 "可预制四位二进制计数器"CD40194 "4位双向并行存取通用移位寄存器" CD4020 "14级二进制串行计数/分频器"CD40208 "4×4多端寄存器"CD4021 "异步8位并入同步串入/串出寄存器" CD4022 "八进制计数器/分频器"CD4023 "三3输入与非门"CD4024 "7级二进制计数器"CD4025 "三3输入或非门"CD40257 "四2线-1线数据选择器/多路传输" CD4026 "7段显示十进制计数/分频器"CD4027 "带置位复位双J-K主从触发器"CD4028 BCD-十进制译码器CD4029 "可预制加/减（十/二进制）计数器" CD4030 "四异或门"CD4031 "64级静态移位寄存器"CD4032 "3位正逻辑串行加法器"CD4033 "十进制计数器/消隐7段显示"CD4034 "8位双向并、串入/并出寄存器"CD4035 "4位并入/并出移位寄存器"CD4038 "3位串行负逻辑加法器"CD40CD40 "12级二进制计数/分频器"CD4041 "四原码/补码缓冲器"CD4042 四时钟控制D锁存器CD4043 四三态或非R/S锁存器CD4044 四三态与非R/S锁存器CD4045 "21位计数器"CD4046 PLL锁相环电路CD4047 "单稳态、无稳态多谐振荡器"CD4048 "8输入端多功能可扩展三态门" CD4049 "六反相缓冲器/转换器"CD4050 "六同相缓冲器/转换器"CD4051 "8选1双向模拟开关"CD4052 "双4选1双向模拟开关"CD4053 "三2选1双向模拟开关"CD4054 "四位液晶显示驱动器"CD4055 "BCD—7段译码/液晶显示驱动器" CD4056 "BCD—7段译码/驱动器"CD4059 可编程1/N计数器CD4060 "14级二进制计数/分频/振荡器" CD4063 "四位数字比较器"CD4066 "四双向模拟开关"CD4067 "单16通道模拟开关"CD4068 "8输入端与非门"CD4069 "六反相器"CD4070 "四异或门"CD4071 "四2输入端或门"CD4072 "4输入端双或门"CD4073 "3输入端三与门"CD4075 "3输入端三或门"CD4076 "4位三态输出D寄存器"CD4077 "四异或非门"CD4078 "8输入端或非门"CD4081 "四2输入端与门"CD4082 "4输入端双与门"CD4085 "双2×2与或非门"CD4086 "2输入端可扩展四与或非门"CD4089 "二进制系数乘法器"CD4093 "四2输入端施密特触发器"CD4094 "8级移位存储总线寄存器"CD4095 "选通J-K同相输入主从触发器" CD4096 "选通J-K反相输入主从触发器" CD4097 "双8通道模拟开关"CD4098 "双单稳态多谐振荡器"CD4099 "八位可寻址锁存器7400 "2输入端四与非门"7401 "集电极开路2输入端四与非门" 7402 "2输入端四或非门"7403 "集电极开路2输入端四与非门" 7404 "六反相器"7405 "集电极开路六反相器"7406 "集电极开路六反相高压驱动器" 7407 集电极开路六正相高压驱动器7408 "2输入端四与门"7409 集电极开路2输入端四与门7410 "3输入端3与非门"74107 "带清除主从双J-K触发器"74109 "带预置清除正触发双J-K触发器" 7411 "3输入端3与门"74112 "带预置清除负触发双J-K触发器" 7412 "开路输出3输入端三与非门"74121 "单稳态多谐振荡器"74122 "可再触发单稳态多谐振荡器" 74123 "双可再触发单稳态多谐振荡器" 74125 "三态输出高有效四总线缓冲门" 74126 "三态输出低有效四总线缓冲门" 7413 "4输入端双与非施密特触发器" 74132 "2输入端四与非施密特触发器" 74133 "13输入端与非门"74136 "四异或门"74138 "3-8线译码器/复工器"74139 "双2-4线译码器/复工器"7414 "六反相施密特触发器"74145 "BCD—十进制译码/驱动器"7415 "开路输出3输入端三与门"74150 "16选1数据选择/多路开关" 74151 "8选1数据选择器"74153 "双4选1数据选择器"74154 "4线—16线译码器"74155 "图腾柱输出译码器/分配器" 74156 "开路输出译码器/分配器"74157 "同相输出四2选1数据选择器" 74158 "反相输出四2选1数据选择器" 7416 "开路输出六反相缓冲/驱动器" 74160 "可预置BCD异步清除计数器" 74161 "可予制四位二进制异步清除计数器" 74162 "可预置BCD同步清除计数器" 74163 "可予制四位二进制同步清除计数器" 74164 "八位串行入/并行输出移位寄存器" 74165 "八位并行入/串行输出移位寄存器" 74166 "八位并入/串出移位寄存器" 74169 "二进制四位加/减同步计数器" 7417 "开路输出六同相缓冲/驱动器" 74170 "开路输出4×4寄存器堆"74173 "三态输出四位D型寄存器"74174 "带公共时钟和复位六D触发器" 74175 "带公共时钟和复位四D触发器" 74180 "9位奇数/偶数发生器/校验器" 74181 "算术逻辑单元/函数发生器"74185 "二进制—BCD代码转换器"74190 "BCD同步加/减计数器"74191 "二进制同步可逆计数器"74192 "可预置BCD双时钟可逆计数器" 74193 "可预置四位二进制双时钟可逆计数器" 74194 "四位双向通用移位寄存器"74195 "四位并行通道移位寄存器"74196 "十进制/二-十进制可预置计数锁存器" 74197 "二进制可预置锁存器/计数器"7420 "4输入端双与非门"7421 "4输入端双与门"7422 "开路输出4输入端双与非门"74221 "双/单稳态多谐振荡器"74240 "八反相三态缓冲器/线驱动器" 74241 "八同相三态缓冲器/线驱动器" 74243 "四同相三态总线收发器"74244 "八同相三态缓冲器/线驱动器" 74245 "八同相三态总线收发器"74247 "BCD—7段15V输出译码/驱动器" 74248 "BCD—7段译码/升压输出驱动器" 74249 "BCD—7段译码/开路输出驱动器" 74251 "三态输出8选1数据选择器/复工器" 74253 "三态输出双4选1数据选择器/复工器" 74256 "双四位可寻址锁存器"74257 "三态原码四2选1数据选择器/复工器" 74258 "三态反码四2选1数据选择器/复工器" 74259 "八位可寻址锁存器/3-8线译码器" 7426 "2输入端高压接口四与非门"74260 "5输入端双或非门"74266 "2输入端四异或非门"7427 "3输入端三或非门"74273 "带公共时钟复位八D触发器"74279 "四图腾柱输出S-R锁存器"7428 "2输入端四或非门缓冲器"74283 "4位二进制全加器"74290 "二/五分频十进制计数器"74293 "二/八分频四位二进制计数器" 74295 "四位双向通用移位寄存器"74298 "四2输入多路带存贮开关"74299 "三态输出八位通用移位寄存器" 7430 "8输入端与非门"7432 "2输入端四或门"74322 "带符号扩展端八位移位寄存器"74323 "三态输出八位双向移位/存贮寄存器" 7433 "开路输出2输入端四或非缓冲器" 74347 "BCD—7段译码器/驱动器"74352 "双4选1数据选择器/复工器"74353 "三态输出双4选1数据选择器/复工器" 74365 "门使能输入三态输出六同相线驱动器" 74366 "门使能输入三态输出六反相线驱动器" 74367 "4/2线使能输入三态六同相线驱动器" 74368 "4/2线使能输入三态六反相线驱动器" 7437 "开路输出2输入端四与非缓冲器" 74373 "三态同相八D锁存器"74374 "三态反相八D锁存器"74375 "4位双稳态锁存器"74377 "单边输出公共使能八D锁存器" 74378 "单边输出公共使能六D锁存器" 74379 "双边输出公共使能四D锁存器"7438 "开路输出2输入端四与非缓冲器" 74380 "多功能八进制寄存器"7439 "开路输出2输入端四与非缓冲器" 74390 "双十进制计数器"74393 "双四位二进制计数器"7440 "4输入端双与非缓冲器"7442 "BCD—十进制代码转换器"74447 "BCD—7段译码器/驱动器"7445 "BCD—十进制代码转换/驱动器" 74450 "16:1多路转接复用器多工器" 74451 "双8:1多路转接复用器多工器" 74453 "四4:1多路转接复用器多工器"7446 "BCD—7段低有效译码/驱动器" 74460 "十位比较器"74461 "八进制计数器"74465 "三态同相2与使能端八总线缓冲器" 74466 "三态反相2与使能八总线缓冲器" 74467 "三态同相2使能端八总线缓冲器" 74468 "三态反相2使能端八总线缓冲器" 74469 "八位双向计数器"7447 "BCD—7段高有效译码/驱动器"7448 "BCD—7段译码器/内部上拉输出驱动" 74490 "双十进制计数器"74491 "十位计数器"74498 "八进制移位寄存器"7450 "2-3/2-2输入端双与或非门"74502 "八位逐次逼近寄存器"74503 "八位逐次逼近寄存器"7451 "2-3/2-2输入端双与或非门"74533 "三态反相八D锁存器"74534 "三态反相八D锁存器"7454 "四路输入与或非门"74540 "八位三态反相输出总线缓冲器" 7455 "4输入端二路输入与或非门" 74563 "八位三态反相输出触发器" 74564 "八位三态反相输出D触发器" 74573 "八位三态输出触发器"74574 "八位三态输出D触发器"74645 "三态输出八同相总线传送接收器" 74670 "三态输出4×4寄存器堆"7473 "带清除负触发双J-K触发器" 7474 "带置位复位正触发双D触发器" 7476 "带预置清除双J-K触发器"7483 "四位二进制快速进位全加器" 7485 "四位数字比较器"7486 "2输入端四异或门"7490 "可二/五分频十进制计数器"7493 "可二/八分频二进制计数器"7495 "四位并行输入输出移位寄存器" 7497 "6位同步二进制乘法器"74、74HC、74LS系列芯片资料2006-9-22 23:06系列 电平 典型传输延迟ns 最大驱动电流(-Ioh/Lol)mA AHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

******************************************************************************首先介绍下c595的用法MR 可以看成总开关低电平有效，置‘0’则输出端全部为零SH_CP 数据输入时钟上升沿时将数据输入c595ST_CP 保存数据上升沿时将移位寄存器内容存入缓冲器DS 数据端口级联的关键在ST_CP硬件部分所有c595公用数据线DS，时钟SH_CP,MR拉高首先发送数据（8位）发送完时每个c595都接收到相同的数据，然后触发第一个c595 的ST ，接着传第二个数据触发第二个c595的ST ，以此类推，就将数据分别发送个各个c595 而不会出现冲突，以下给出4个c595级联方式及程序仅供参考（可根据需要扩充）程序如下：#include<at89x52.h>#define OE P1_0#define ST P1#define DS P1_1#define SH P1_2char dis[]={0x11,0xa2,0x04,0x68};void delay(){int u=500;while(u--);}//参数：dat 要输出的数据// n：c595的个数（0-255）void dec(char *dat,char n){char i,j,d,k;OE=1;for(i=0;i<n;i++){d=dat[i];for(j=0;j<8;j++){if((d&0x80)==0)DS=0;elseDS=1;delay();d<<=1;SH=0;delay();SH=1;}ST&=~(1<<(i+3));ST|=(1<<(i+3));}OE=0;}main(){dec(dis,4);while(1);}。

单片机驱动芯片(74HC245)详细中文资料(74HC245是一款高速CMOS器件，74HC245引脚兼容低功耗肖特基TTL（LSTTL）系列) 74HC245译码器可接受3位二进制加权地址输入（A0, A1和A2），并当使能时，提供8个互斥的低有效输出（Y0至Y7）。

74HC245特有3个使能输入端：两个低有效（E1和E2）和一个高有效（E3）。

除非E1和E2置低且E3置高，否则74HC138将保持所有输出为高。

利用这种复合使能特性，仅需4片7 4HC245芯片和1个反相器，即可轻松实现并行扩展，组合成为一个1-32（5线到32线）译码器。

任选一个低有效使能输入端作为数据输入，而把其余的使能输入端作为选通端，则74HC245亦可充当一个8输出多路分配器，未使用的使能输入端必须保持绑定在各自合适的高有效或低有效状态。

74HC245与74HC238逻辑功能一致，只不过74HC138为反相输出。

一、功能CD74HC245 ，CD74HC238和CD74HCT245， CD74HCT238是高速硅栅CMOS解码器，适合内存地址解码或数据路由应用。

74HC245作用原理于高性能的存贮译码或要求传输延迟时间短的数据传输系统,在高性能存贮器系统中,用这种译码器可以提高译码系统的效率。

将快速赋能电路用于高速存贮器时,译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。

HC138 按照三位二进制输入码和赋能输入条件,从8 个输出端中译出一个低电平输出。

两个低电平有效的赋能输入端和一个高电平有效的赋能输入端减少了扩展所需要的外接门或倒相器,扩展成24 线译码器不需外接门;扩展成32 线译码器,只需要接一个外接倒相器。

在解调器应用中,赋能输入端可用作数据输入端。

特性复合使能输入，轻松实现扩展兼容JEDEC标准no.7A 存储器芯片译码选择的理想选择低有效互斥输出 ESD保护 HBM EIA/JESD22-A114-C超过2000 V MM EIA/JESD22-A115-A超过200 V 温度范围 -4 0～+85 ℃ -40～+125 ℃多路分配功能74HC245是一款高速CMOS器件，74HC245引脚兼容低功耗肖特基TTL（LSTTL）系列。
