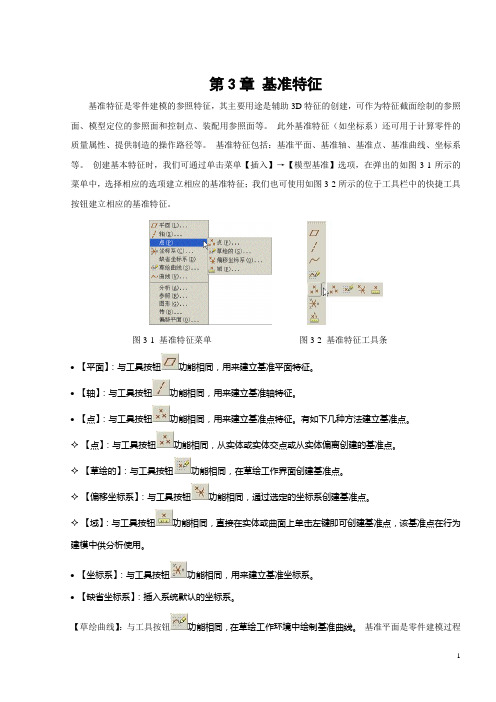

第3章基准特征基准特征是零件建模的参照特征，其主要用途是辅助3D特征的创建，可作为特征截面绘制的参照面、模型定位的参照面和控制点、装配用参照面等。
此外基准特征（如坐标系）还可用于计算零件的质量属性、提供制造的操作路径等。
基准特征包括：基准平面、基准轴、基准点、基准曲线、坐标系等。
创建基本特征时，我们可通过单击菜单【插入】→【模型基准】选项，在弹出的如图3-1所示的菜单中，选择相应的选项建立相应的基准特征；我们也可使用如图3-2所示的位于工具栏中的快捷工具按钮建立相应的基准特征。
图3-1 基准特征菜单图3-2 基准特征工具条∙【平面】：与工具按钮功能相同，用来建立基准平面特征。
∙【轴】：与工具按钮功能相同，用来建立基准轴特征。
∙【点】：与工具按钮功能相同，用来建立基准点特征。
有如下几种方法建立基准点。
✧【点】：与工具按钮功能相同，从实体或实体交点或从实体偏离创建的基准点。
✧【草绘的】：与工具按钮功能相同，在草绘工作界面创建基准点。
✧【偏移坐标系】：与工具按钮功能相同，通过选定的坐标系创建基准点。
✧【域】：与工具按钮功能相同，直接在实体或曲面上单击左键即可创建基准点，该基准点在行为建模中供分析使用。
∙【坐标系】：与工具按钮功能相同，用来建立基准坐标系。
∙【缺省坐标系】：插入系统默认的坐标系。
【草绘曲线】：与工具按钮功能相同，在草绘工作环境中绘制基准曲线。
基准平面是零件建模过程中使用最频繁的基准特征，它既可用作草绘特征的草绘平面和参照平面，也可用于放置特征的放置平面；另外，基准平面也可作为尺寸标注基准、零件装配基准等。
基准平面有两个方向面，系统默认的颜色为棕色和黑色。
【练习3-1】建立如图3-3所示的基准平面DTM1、DTM2。
基准面DTM1通过基准轴A_2且与RIGHT 基准面相交55°、基准面DTM2与基准面DTM1平行且与圆柱表面相切。
操作步骤提示：单击基准特征工具栏中的按钮，打开【基准平面】对话框。

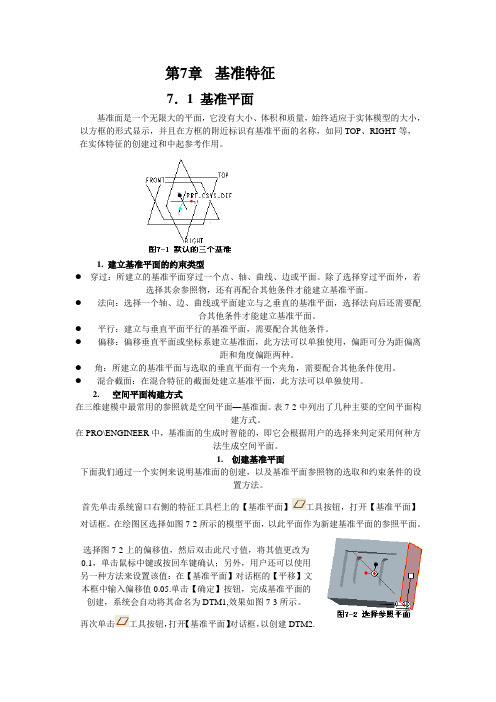

第7章基准特征7．1 基准平面基准面是一个无限大的平面，它没有大小、体积和质量，始终适应于实体模型的大小，以方框的形式显示，并且在方框的附近标识有基准平面的名称，如同TOP、RIGHT等，在实体特征的创建过和中起参考作用。
1.建立基准平面的约束类型●穿过：所建立的基准平面穿过一个点、轴、曲线、边或平面。
除了选择穿过平面外，若选择其余参照物，还有再配合其他条件才能建立基准平面。
●法向：选择一个轴、边、曲线或平面建立与之垂直的基准平面，选择法向后还需要配合其他条件才能建立基准平面。
●平行：建立与垂直平面平行的基准平面，需要配合其他条件。
●偏移：偏移垂直平面或坐标系建立基准面，此方法可以单独使用，偏距可分为距偏离距和角度偏距两种。
●角：所建立的基准平面与选取的垂直平面有一个夹角，需要配合其他条件使用。
●混合截面：在混合特征的截面处建立基准平面，此方法可以单独使用。
2.空间平面构建方式在三维建模中最常用的参照就是空间平面—基准面。
表7-2中列出了几种主要的空间平面构建方式。
在PRO\ENGINEER中，基准面的生成时智能的，即它会根据用户的选择来判定采用何种方法生成空间平面。
1.创建基准平面下面我们通过一个实例来说明基准面的创建，以及基准平面参照物的选取和约束条件的设置方法。
首先单击系统窗口右侧的特征工具栏上的【基准平面】工具按钮，打开【基准平面】对话框。
在绘图区选择如图7-2所示的模型平面，以此平面作为新建基准平面的参照平面。
选择图7-2上的偏移值，然后双击此尺寸值，将其值更改为0.1，单击鼠标中键或按回车键确认；另外，用户还可以使用另一种方法来设置该值：在【基准平面】对话框的【平移】文本框中输入偏移值0.05.单击【确定】按钮，完成基准平面的创建，系统会自动将其命名为DTM1,效果如图7-3所示。
再次单击工具按钮，打开【基准平面】对话框，以创建DTM2.在绘图区选择如图7-4所示的一条边，按住CTRL键，再选择模型的另一条边，此时【基准平面】对话框中的【确定】按钮变为可用，如图7-4所示，单击【确定】按钮，即可完成穿过两条边线的DTM2基准平面。

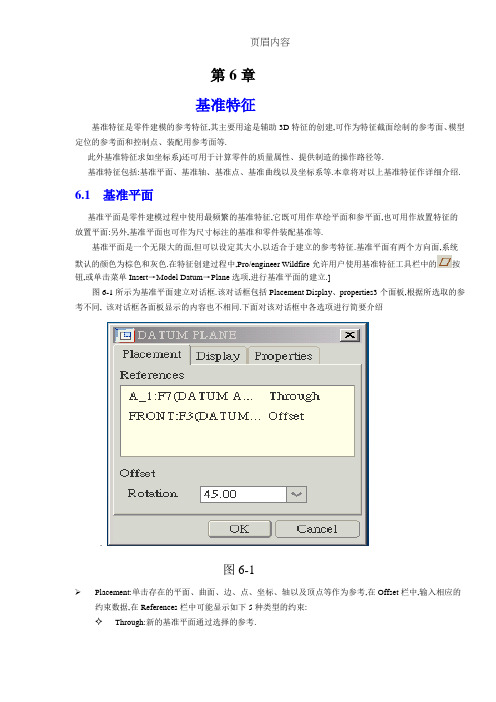

第6章基准特征基准特征是零件建模的参考特征,其主要用途是辅助3D特征的创建,可作为特征截面绘制的参考面、模型定位的参考面和控制点、装配用参考面等.此外基准特征求如坐标系)还可用于计算零件的质量属性、提供制造的操作路径等.基准特征包括:基准平面、基准轴、基准点、基准曲线以及坐标系等.本章将对以上基准特征作详细介绍.6.1 基准平面基准平面是零件建模过程中使用最频繁的基准特征,它既可用作草绘平面和参平面,也可用作放置特征的放置平面:另外,基准平面也可作为尺寸标注的基准和零件装配基准等.基准平面是一个无限大的面,但可以设定其大小,以适合于建立的参考特征.基准平面有两个方向面,系统默认的颜色为棕色和灰色.在特征创建过程中,Pro/engineer Wildfire允许用户使用基准特征工具栏中的按钮,或单击菜单Insert→Model Datum→Plane选项,进行基准平面的建立.]图6-1所示为基准平面建立对话框.该对话框包括Placement Display、properties3个面板,根据所选取的参考不同, 该对话框各面板显示的内容也不相同.下面对该对话框中各选项进行简要介绍.图6-1➢Placement:单击存在的平面、曲面、边、点、坐标、轴以及顶点等作为参考,在Offset栏中,输入相应的约束数据,在References栏中可能显示如下5种类型的约束:✧Through:新的基准平面通过选择的参考.✧Offset:新的基准平面偏离选择的参考.✧Parallel:新的基准平面平行于选择的参考.✧Normal:新的基准平面垂直于选择的参考.✧Tangnt:新的基准平面与选择的参考相切.Display:该面板包括Flip按钮(垂直于其准面的相反方向)和Adjust Outline检查框(供用户调节基准面的外部轮廓尺寸).➢Properties: 该面板显示当前基准特征的信息,也可对基准平面进行生命名.建立基准面的操作步骤:(1)单击菜单Insert→Model Datum→Plane…选项,或单击基准特征工具栏中的.(2)在图形窗口中为新的基准平面选择参考.在对话框中的References栏中选择合适的约束(如Offset、Parallel、Normal、Through等).(3)在选择参考时按下Ctrl键,可将选择的多个参考列于对话框中的References栏中.(4)重复步骤2~3,直到必要的约束建立完毕.(5)单击OK按钮,完成基准平面的创建.此外,Pro/engineer Wildfire允许用户预先选定参考,然后单击基准平面按钮,即可创建符合条件的基准平面.各参考组合如下:➢选择两个共面的边或轴(但不能共线),可作为参考,单击基准平面按钮,产生通过参考的基准平面.➢选择3个基准点岖顶点作为参考,单击基准平面按钮,产生通3点的基准平面.➢选择一个基准平面或平面以及两个基准点两个顶点,单击基准平面按钮,产生过这两点并与参考平面垂直的基准平面.➢单击基准平面按钮,基准平面对话显示通过参考的约束,单击OK按钮即可完成基准平面的建立.➢选择一个基准平面或平面以及一个基准点或一个顶点,单击基准平面按钮,产生过两点并与参考平面垂直的基准平面.➢选择一个基准点和一个基准轴或边(点与边不共线),单击基准不面按钮,基准平面对话框显示通过参考的约束,单击OK即可建立基准平面.实例演练步骤1 打开练飞文件(1)单击工具栏中的析开文件按件.(2)在保存有配书光盘内容的目录下打开文件CH6PL1.prt,如图6-2所示.步骤2 建立通过轴线的基准平面(1)单击基准特征工具栏按钮.(2)在图形窗口中单击模型的基准轴A-2,模型对话框中的References栏中显示Through约束类型.(3)按下Ctrl键单击RIGHT基准面,模型显示一经过轴线且与RIGHT基准面成45˚角的基准平面,如图6-3所示.相应的基准平面对话框如图6-4所示.(4)在对话框中修改旋转角度值为75˚,单击OK按钮,完成基准磁面DTM1的建立.步骤3 建立通过线的基准平面(1)单击准特征工具栏按钮.(2) 单击模型中最大直径的圆柱形表面.(3) 按下Ctrl 键,单击上面建立的基准平面DTM1.(4) 在基准平面对话框中选择相切和平行束类型,如图6-5所示.图 6-2 图 6-3 图 6-4 图 6-5(5) 产生与圆柱形表面相切的基准平面DTM2.(6) 单击OK 按钮,完成基准平面DTM2的建立,如图6-6所示.提示:在模型中选择模型表面基准平面,只需在所选附近移动光标,相应的面将高亮显示,同时光标旁也将显示该面的名称,然后单击鼠标左键即可选中高亮显示的平面. 步骤4 用DTM1设定视角(1) 单击主菜单工具栏中的复位向按钮.(2) 选择DTM1为FRONT 参考面. (3) 选择模型的上端面为TOP 参考面. (4) 零件视图如图6-7所示.(5) 单击定位对话框中的Default 按钮,恢复零件模型的三维视角.提示:选择DTM1为FRONT 参考面,是指DTM1的正法线方向朝前;选择模型上端面为TOP 参考面,是指模型上端面的法线方向朝上. 步骤5 修改基准面的名称](1) 在模型对话框中选择DTM1,单击鼠标右键,在弹出的快捷菜单中单击Rename 选项,可直接更改DTM1我名称,这里改为“NEWDTM1”.(2) 同样可将DTM2更名为“NEWDTM2”.如图6-8所示.圖 6-7圖 6-6圖6-8步骤6 保存文件(1)单击工具栏中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.2 基准轴同基准面一样,基准轴被用于创建特征的参考,它经党用于制作基准面、同心放置的参考、创建旋转式数组特征等.基准轴与中心轴的不同之自在于基准轴是独立的特征,它能被重定义、压缩或删除.对于利用拉伸特征建立的圆角形特征,系统自动在其中心产生中心轴.对于具有“圆弧界面”造型和特征,若要在其弧心的位置自动产生萶准轴,应在配置文件中进行如下设置:将“show-axes-for-extr-arcs”选项的值设置为“YES”.单击基准工具栏中的基准轴工具按钮,显示基准轴对话框,如图6-9所示.图6-9该对话框包括Placement和Properties两个面板. Properties面板显示基准轴的名称和信息,也可对基准轴进行重新命名.在Placement面板中有References和Offset references两个栏目.➢References:在该栏中,显示基准轴的放置参考,供用户选择使用,有如下3种参考类型:✧Through:基准轴通过指定的参考.✧Normal:基准轴垂直于指定的参考, 该类类型还需要在Offset references栏中进一步定义或者添加辅助的点或顶点,以完全约束基准轴.✧Tangent:基准轴相切于指定的参考, 该类型还需要添加辅助点或顶点以完全约束基准轴.➢Offset references栏:在选用Normal类型时, 该栏被激活,以选择偏离的参考.创建基准轴的操作步骤:(1)单击基准工具栏中的按钮,或单击菜单Insert→Model Datum→Axis…选项,打开DATUM AXIS对话框.(2)在图形窗口中,为新基准轴选择至多两个放置参考,可选择已有的基准轴、平面、曲面、边、顶点、曲线、基准点,选择的参考显示在Datum Axis对话框的References栏中.(3)在References栏中选择适当的约束类型.(4)重复步骤2~3,直到完成必要的约束.(5)单击OK按钮,完成基准轴的创建.此外,Pro/ENGINEER Wildfire 允许用户预先选定参考,然后单击基准按钮,即可创建符合条件的基准轴.各参考组合如下:➢选择一垂直的边或轴,单击基准轴按钮,创建一通过选定边或轴的基准轴.➢选择两基准点或基准轴,单击基准轴按钮,创建一通过选定的两个点或轴的基准轴.➢选择两上非平行的基准面或平面,单击轴按钮,创建一通过选定相交线的基准轴.➢选择一个基准曲线或边及其终点,单击基准轴按钮,创建一通过终点和曲线切点的基准轴.➢选择一个基准点和一个面,单击基准轴按钮,若该点在选择的面上,则产生垂直于该面的基准轴;若该点不在选择的面上,则打开基准轴对话框.提示:当添加多个参考时,应先按下Ctrl键,然后单击要选择的参考.实例演示在模型中建立如图6-10所示的几种基准轴.步骤1 打开练习文件(1)单击工具楯中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件CH6AX1.prt,如图6-11所示.图6-10 图6-11步骤2 建立平直型孔(1)单击基准特征工脸栏中的基准轴工具按钮,打开基准轴对话框.(2)单击图6-1中箭头指示的平面作为基准轴的放置参考.模型中显示一基准轴及其定位手柄.(3)拖动定位手柄到定位参考边或面,并标注定位尺寸,如图6-13所示.图6-12 图6-13(4) 单击基准轴对话框中的OK按钮,完成基准轴A-1的建立,如图6-14所示.步骤3 快捷方式建立基准轴(1)选择图6-15 中箭头掼示的圆弧面.選擇此曲面图6-14 图6-15(2)单击基准特征工具栏中的基准轴工具按钮,完成基准轴A-2的建立如图6-16所示.(3)(3) 单击图6-17中箭头指示的两个顶点.選擇兩個頂點(4) 单击基准特征工具楯中的基准轴工具按钮,完成基准轴A-3的建立.在模型树中选择新建的基准轴,单击鼠标右键,单击快捷菜单中的Rename选项,将其命名为A3,如图6-18所示.图6-18步骤4 保存文件(1)单击工具栏中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.3 基准点基准点的用途非常广泛,既可用于辅助建立其它基准特征,还可辅助定义特征的位置.Pro/ENGINEER Wildfire提供4种类型的基准点,如图6-19所示.图6-19➢(一般基准点):从实体或实体交点或从实体偏离创建的基准点.➢(草绘基准点):在草绘工作界面创建基准点.➢(坐标系基准点):通过选定的坐标系创建基准点.➢(场基准点):直接在实体或曲面上单击鼠标左键即可创建基准点,该基准点在行为建模中供分析使用.6.3.1 一般基准点使用一般类型基准点命令,可创建位于模型实体或偏离模型实体的基准点.单击基准特征工具栏中的,弹出一般基准点对话框,如图6-20所示.该对话框包含Placement(定义基准点的位置)和Properties(显示特征信息、修改特征名称)两个面板.在Placement面板的各部分功能说明如下:➢References栏:列出主要的放置参考.➢Offset框:显示并可以定义点的偏移尺寸.明确偏移尺寸有两种方法:明偏移比例和明确实际长度.➢Offset references:列出标注点到模型尺寸的参考.➢End of curve:从选择的曲线或边的端点测量长度,要使用另一个端点单击Next End按钮.➢References:从选定的实测量距离.图6-20提示:要添加一个参考,应首先单击对话框中左栏显示的New Point,然后选择一个参考;要添另另一个参考,须按下Ctrl键进行选择.要移走一个参考可使用如下方法之一:➢选中参考,单击鼠标右键,单击快捷菜单中的Remove选项.➢在图形窗口中选择一个新参考,以替换原来的参考.➢使用偏移参考手柄,重新定位新参考.创建一般基准点的操作步骤:(1)选择一条边、曲线或基准,轴等图素.(2)单击按钮,一个默认的基准点添加到所指定的实体上,同时打开基准点对话框.(3)通过拖动基准点的手柄,手动调节基准点的位置,或者使用对话框中的Placement面板定位基准点.(4)单击New Point添加更多的基准点,单击OK按钮,完成基准点的创建.实例演练步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件CH6P1.prt,如图6-21所示.步骤2 建立基准点(1)单击基准特征工具栏中的基准点工具按钮,打开基准点对话框.(2)选择模型的顶部放置基准点,拖动基准点定位手柄,并修改定位尺寸,如图6-22所示,产生一基准点PNT0.图6-21 图6-22(3) 单击基准点对话框中的New Point,然后选择如图6-23中箭头指示的3个面.(4) 选择完毕,产生一基准点PNT1,如图6-24所示.選這三個平面图6-23 图6-24(5) 单击OK按钮,完成两个基准点的建立.步骤3 保存文件(1)单击工具栏中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.提示:➢在选择多个参考对象时,应按下Ctrl键,然后依次选择.➢为方便捕捉选定的参考对象,就使用主窗口右下角的选择下拉菜单,设定捕捉对象类型,如图6-25所示.图6-256.3.2 草绘基准点在草绘工作界面中创建的基准点,称为草绘基准点.一次可草绘多个基准点,这些基准点位于同一个草绘平面,属于同一个基准点特征.单击按钮,打开草绘基准点对话框,如图6-26所示.图6-26该对话框包括Placement和Properties两个面板. Properties面板可显示特征信息,也可重命名特征.在Placement 面板中有如下选项:➢Sketch Plane:选择一面或一个基准面或单击Use Previous按钮,以确定草绘平面.➢Sketch Orientation:通过选择定位参考,来定位草图.➢Sketch view direction:按箭头指示,接受默认的视图方向,或单击Flip按钮,使视图方向反向.创建草绘基准点的步骤:(1)单击准工具栏中的按钮,打开草绘基准点对话框.(2)选择并定位草绘平面.(3)单击Sketch按钮,进入草绘工作界面.(4)接受默认的尺寸标注或选择新的标注参考,关闭参考对话框.(5)单击草绘命令工具栏中的按钮,放置一个点,如果需要可放置多个点.(6)单击草绘命令工具栏中的“✓”按钮,退出草绘工作界面,系统显示基准点创建成功.实例演练步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件CH6PL1.prt,如图6-2所示.步骤2 建立草绘基准点(1)单击基准特征工具栏中的草绘基准点工具按钮,打开草绘基准点对话框.(2)选择如图6-28所示的草绘面下参考面,然后单击对话醆中的Sketch按钮,进入草绘工作界面.參考面草繪面图6-27 图6-28(3) 草绘一个构造圆,在其圆周上建立两个点,如图6-29所示.图6-29(4) 单击草绘命令工具栏中的“✓”按钮,完成基准点PNT0、PNT1的建立,如图6-30所示.图6-30步骤3 保存文件(1) 单击工具栏中的保存文件按照.(2) 在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.提示:虽然一次可鐊建多个基准点,但它们同属于一个基准点特征.6.3.3 坐标偏移基准点Pro/ENGINEER Wildfire允许通过指定点坐标的偏移,以产生基准点,可用笛卡坐标系、球坐标系或柱坐标系来实现..单击基准特征工具栏中的按钮,打开坐标偏移点对话框,如图6-31 所示➢Type:在下拉列表中可选坐标系的类型有Cartesian、Cylindrical、Spherical.圖6-31➢Save…:将点的坐标存为一个.pts文件.➢Convert to Non PARAMETRIC Array:移走尺寸,并将点数据转为一数化、不可修改的数列.➢OK:完成创建的点,并退出对话框.创建坐标偏移基准点的步骤:(1)单击基准工具栏中的按钮,打开坐标偏移基准点对话框.(2)在图形窗口中选择上放置的坐标.(3)在Type列表中选择使用的坐标系类型(Cartesian、Cylindrical、Spherical).(4)要添加一个点,单击坐标偏移基准点对话框表中的单元框,然后添加相的坐标值.(5)完成点的添加后,单击OK按钮,或单击Save 按钮保存添加的点实例演练步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件CH6PL1.prt,如图6-32所示.步骤2 建立坐标系偏移基准点(1)单基准特征工具栏中的按钮,打开偏移坐标基准点对话框.(2)在模型树中单击基准坐标系,模型中显示系统坐标系,如图6-33所示.图6-32 图6-33(3) 在对话框中单击单元格,自动产生基准点PNT1,然后分别敲定该点在X、Y、Z轴方向的尺寸为150、160、120,如图6-34所示.(4) 单击OK按钮,完成基准点的建立,如图6-35所示.图6-34图6-356.4 基准曲线基准曲线除可以作扫描特征的轨迹、建立圆角的参考特征之外,在绘制或修改曲面时,也扮演重要角色.在基准特征工具栏是单击或按钮,可进行基准曲线的绘制.单击按钮,系统显示CRV OPTIONS 菜单,如图6-36所示.➢Thru Points:通过数个参考点建立基准曲线➢From File:通过编辑一个“ibl”文件,绘制一条基准曲线.➢Use Xsec:用截面的边界来建立基准曲线.圖6-36➢From Equation:通过输入方程式来建立基准曲线.单击按钮,打开草绘基准曲线对话框,如图6-37所示.图6-37选定草绘平面与视图参考后,单击Sketch按钮,进入草绘工作界面,进行曲母的绘制.实例练习在模型中0建立如图6-38所示的一条正弦曲线.步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件ch6c1.prt,如图6-39所示.图6-38 图6-39步骤2 通过公式建立曲线(1)单击基准特征工具栏中的插入基准曲线按钮,弹出CRV OPTIONS菜单,依次单击From Equation→Done 选项,如图6-40所示(2)首先选定坐标系,选择系统坐标系,单击SELECT菜单中的OK按钮.(3)选择坐标类型为Cartesian.系统打开记事本,以输入曲线方程式,输入“X=100*t,Y=150,Z=100+120*sin(t-360)”,如图6-41所示.(4)保存记事本文件,并关闭记事本窗口.(5)单击鼠标中键,完成基准曲线的绘制,如图6-42所示.图6-40 图6-41图6-42步骤3 保存文件(1)单击工具伴中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.5 坐标系在零件的绘制或组件装配中,坐标系统(Coordinate System)可用来进行下列工作:➢在零件装配中,建立坐标系约束条件.➢进行有限元素分析(Finite Element Analysis)时,辅助建立约9束条件.➢使用加工模块时,用于设定程序原点.➢辅助建立其它基准特征.➢使用坐标系作为定位参考.➢坐标系有3种类型,如图6-43所示.图6-43单击基准特征工具栏中的按钮,打开坐标系对话框,如图6-44所示.该对话框包括3个面板:Origin、Orientation、Properties.Origin面板的功能说明如下:➢References:显示选择的参考坐标系.➢Offset type:在其下拉列表中,可选择需要的坐标系偏移方式,选择不同的坐标,系显示相应的坐标参数设定.单击Orientation标签,打开Orientation面板,如图6-45所示(在Origin面板中的选项不同,该面板显示的栏目略有不同).在该面板中可设定坐标轴的位置,其相就栏目说明如下.图6-44 图6-45➢References Selection:通过选择任意两个坐标轴的方向参考,来定位坐标➢Selected CSYS axes:通过设定放置参考坐标各轴的转角,来定位坐标.➢Z Normal to Screen:单击该按钮,定位Z轴垂直于屏幕方向.单击Properties标题,打开Properties面板.在该面板中可观察当前基准怨可对基准特征重命名.建立坐标系的操作步骤:(1)单击基准特征工具栏中的基准坐标系工具按钮,打开坐标系对话框.(2)在图形窗口中选择坐标系放置参考.(3)选定坐标系的偏移类型,并设定偏移值.(4)单击OK按钮,创建默认定位的新坐标系.若需设定新坐标系的定位.Orientation标签,在Orientation面板中,手工设定新坐标系的定位.提示:如果选择一个顶点作为原始参考,必须用手工定位坐标系.实例演练建立如图6-46所示的基准坐标系.图6-46步骤1 打开练习文件(1)单击工个栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件ch6c1.prt,如图6-47所示.图6-47步骤2 建立基准坐标系(1)单击基准特征工具栏中的基准坐标系工具按钮,析开坐标系对话框.(2)选择系统坐标系作参考./(3)选择笛卡钞坐标类型,X、Y、Z轴的旋转角度,如图6-49所示/图6-48 图6-49(4) 单击OK按钮,完成基准坐标系的建立,如图6-50所示.图6-50步骤3 保存文件(1)单击工具栏中的保存文件按钮.(2)在信息区显示的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.6综合练习实例演练本例练习在模型中建立基准点、基准轴、基准平面,如图6-51所示.步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件ch6f11.prt,如图6-52所示.图6-51 图6-52步骤2 建立基准点1(1)单击基准牡征工具中的基准点工具按钮,打开基准点对话框.(2)选择模型的弧形曲面为基准点的放置参考面,拖动基准点的定位手柄到掼定的参考边或面,并榥注定位尺寸,如图6-53所示.(3)单击OK按钮,完成基准点PNT0的建立,如图6-54所示.图6-53 图6-54步骤3 建立过基准点的基准轴(1)单击基准特征工具栏中的准轴工具按钮,打开基准轴对话框.(2)首先选中上面建立的基准点PNT0,然后选中PNT0所在的弧面,(3)单击OK按钮,完成过基准点PNT0且垂直于弧面的一条基准轴A-1,如图6-55所示.步骤4 通过弧面中心建立一基准轴(1)选择PNT0所在的圆弧曲面.(2)单击基准特征工具栏中的基准轴工具按钮,系统自动在曲面的中心产生基准轴A-2,如图6-56所示.图6-55 图6-56步骤5 过两个面的交线建美一条基准轴(1)选择如图6-57中箭头指示的两个面.(2)单击基准特征工肯栏中的基准轴工具按钮,系统自动在两个面的相交线产生基准轴A-3,舅图6-58所示.图6-57 图6-58步骤6 建立基准平面(1)选择图6-59中箭头指示的轴线A-3和平面.(2) 单击基准特征工具栏中的基准平面工具按钮,打开基准平面结话框,模型显示如图6-60所示.图6-59 图6-60(3) 拖动尺寸手柄或直接修改角度值为150,单击OK按钮,生成基准平面DTM1,如图6-61所示.图6-61步骤5 保存文件(1)单击工具栏中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.实例演练2绘制如图6-62所示的零件模型.步骤1 建立新文件(1)单击工具栏中的新建文件图标,打开NEW对话框.(2)选择Part类型,输入文件名称“ch6fl2”.步骤2 建立拉伸特征(1)单击拉伸工具按钮,打开拉伸特征面板.图6-62(2) 单击创建截面按钮,选择FRONT基准面为草绘面,接系统默认的设置,单击Sketch按钮,进入草绘工作界面.(3) 绘制如图6-63所示的截面.(4) 单击草绘工具栏中的“✓”按钮(5) 接系统默认设置,输入拉伸深度50,单击“✓”按钮,生成如图6-64所示的模型.图6-63 图6-64步骤3 建立基准轴(1)单击基准特征工具栏中的基准轴工具按钮.(2)选择模型的圆柱面.单击OK按钮,产生过圆柱面中心的基准轴A-1,如图6-65所示.步骤4 建立基准点(1)单击基准特征工具栏中的基准点工具按钮,打开基准点对话框.(2)选择模型的上表面,放置基准点,并拖动基准点定位手柄,设定基准点定位尺寸,如图6-66所示.(3) 单击OK按钮,完成准点PNT0的建立,如图6-67所示.图6-65 图6-66步骤5 建立基准平面DTM1(1)选择建立的基准轴线A-1和基准点PNT0.(2)单击基准特征工具栏中的基准平面工具按钮,系统产生一基准平DTM1,如图6-68所示.图6-67 图6-68步骤6 建立基准平面DTM2(1)建立基准平面DTM1和基准轴线A-1.(2)单击基准平面工具按钮,打开基准平面对话框,设定旋转角度为90.(3)单击对话中的OK按钮,完成与DTM1垂直的基准平面DTM2的建立,如图6-69所示.图6-69步骤7 建立拉伸特征(1)单击拉伸工具按钮.(2)单击绘制截面按钮,打开Section对话框.(3)选择DTM1为草绘平面,DTM2为尺寸标注参考,单击Sketch按钮,进入草绘工作界面.(4)绘制如图6-70所示的截面,然后单击草绘工具栏中的“✓”按钮/(5)输入拉伸深度为50.单击“✓”按钮,完成模型的建立如图6-71所示.图6-70 图6-71步骤8 保存文件(1)单击工具栏中的保存文件按钮(2)在信息区显示的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.7 练习题1.要求通过建立适当的基准特征,使用拉伸建模工具,制作如图6-72所示的模型.图6-722. 在已有的模型中,插入一条3次曲线.3. 使用基准特征工具与拉伸特征工具,完成如图6-73所示的零件模型.图6-73参圪步骤:如图6-74所示.图6-74。
