制定远比技术发展要慢。

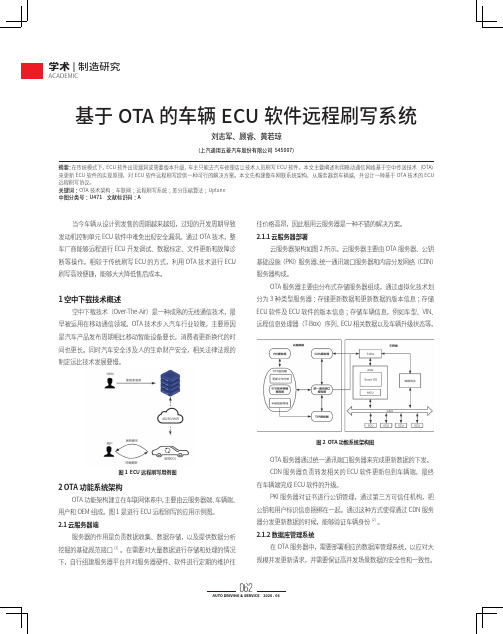

图1 ECU远程刷写用例图图2 OTA功能系统架构图功能系统架构功能架构建立在车联网体系中，主要由云服务器端、OEM组成。
图1是进行ECU远程刷写的应用示例图。
2.1 云服务器端服务器的作用是负责数据收集、数据存储，以及提供数据分析挖掘的基础规范接口[1] 。
在需要对大量数据进行存储和处理的情况下，自行组建服务器平台并对服务器硬件、软件进行定期的维护往OTA服务器通过统一通讯端口服务器来完成更新数据的下发。
CDN服务器负责转发相关的ECU软件更新包到车辆端，最终在车辆端完成ECU软件的升级。
PKI服务器对证书进行公钥管理，通过第三方可信任机构，把公钥和用户标识信息捆绑在一起。
通过这种方式使得通过CDN服务器分发更新数据的时候，能够验证车辆身份[2] 。
2.1.2数据库管理系统在OTA服务器中，需要部署相应的数据库管理系统，以应对大规模并发更新请求，并需要保证高并发场景数据的安全性和一致性。
图3 一种T-Box硬件设计方案在进行ECU远程刷写过程中，Server通过移动通信网络对TCU下达对某个或者某几个ECU进行刷写的命令，TCU再通过汽车总线把命令传输到要刷写的ECU节点，ECU节点则进入刷写模式，完成ECU软件远程刷写。
2.2.2控制器端控制器端主要是ECU软件和硬件，其硬件作为车辆中最常见的电子控制单元，其主要由微型控制单元（MCU）、存储单元、通信单元、高级定时单元和数字/模拟量采集器等组成。
对于控制端而言，ECU要成功地刷写软件，需要具备CAN通信功能和BootLoader（引导加载程序），以及包含UDS/KWP2000诊断协议。
图4 ECU软件更新过程图5 差分压缩算法原理图以下3种指令来描述新旧版本之间的差异。
DATA 指令：当软件新版本的某个程序块在一些位置与上一版本完全不相同时，DATA 指令负责把新程序块插入进来。
SKIP 命令：当软件新版本的某个程序块内容和起始地址都和上一版本相同时，SKIP 指令负责跳过该程序块。
tbox检测汽车异动的原理全文共四篇示例，供读者参考第一篇示例：T-Box是一种集成了GPS定位、通信、智能分析等功能的车载设备，主要用于监控汽车的行驶状态和提供车辆安全保障。
T-Box可以通过检测汽车的姿态和运动状态，识别并预譳可能发生的异常情况，及时向车主或相关部门发出警报，防止事故的发生。
T-Box检测汽车异动的原理主要包括以下几个方面：1. GPS定位技术：T-Box内置了GPS模块，可以实时获取车辆的位置信息。
当车辆发生异动时，T-Box可以通过GPS定位技术迅速定位车辆的位置，为后续处理提供必要的依据。
2. 加速度传感器：T-Box内置了加速度传感器，可以检测车辆的加速度、减速度和转弯半径等运动参数。
当车辆发生急加速、急减速或急转弯等异常情况时，T-Box可以通过加速度传感器及时发现并报警。
3. 车速检测：T-Box可以监测车辆的实时车速，并与道路限速比较，当车辆超速行驶时，T-Box可以发出相应的警报，提醒驾驶员减速。
T-Box还可以记录超速驾驶的行为，为后续处理提供证据。
4. 距离测量：T-Box可以通过GPS定位技术测量车辆之间的相对距离，判断车辆的安全距离是否合理。
当车辆之间距离过近时，T-Box 可以提醒驾驶员注意保持安全距离，避免碰撞事故的发生。
第二篇示例：T-BOX是一种通过连接车载诊断接口和智能手机进行通信的设备，它可以实现对车辆的实时监测和远程控制。
在汽车领域，T-BOX的应用已经越来越广泛，其中一项重要功能就是检测汽车的异动情况。
那么，T-BOX是如何监测汽车异动的呢？下面我们一起来了解一下T-BOX检测汽车异动的原理。
T-BOX通过连接车载诊断接口和智能手机，可以实时获取车辆的信息，包括车速、加速度、转向角度等。
通过这些数据，T-BOX可以对汽车进行实时监测，当汽车出现异动情况时，T-BOX可以迅速发现并做出预警。
T-BOX内置了各种传感器，比如加速度传感器、陀螺仪传感器等，这些传感器可以实时监测汽车的运动状态。
云计算平台下的智能汽车大数据分析与应用目录一、内容描述 (2)1.1 背景与意义 (3)1.2 国内外研究现状 (3)二、云计算平台概述 (5)2.1 云计算平台定义 (6)2.2 云计算平台特点 (7)2.3 云计算平台架构 (8)三、智能汽车大数据分析技术 (10)3.1 大数据分析技术 (11)3.2 机器学习在智能汽车中的应用 (13)3.3 深度学习在智能汽车中的应用 (14)四、云计算平台与智能汽车大数据分析的融合 (16)4.1 数据存储与管理 (17)4.2 数据处理与分析 (19)4.3 数据可视化与应用展示 (20)五、智能汽车大数据分析的实际应用 (21)5.1 智能交通系统 (22)5.2 车辆故障诊断与预测 (24)5.3 智能驾驶辅助系统 (25)六、挑战与展望 (26)6.1 技术挑战 (28)6.2 应用挑战 (29)6.3 未来发展趋势 (30)七、结论 (31)一、内容描述随着科技的飞速发展，云计算平台已逐渐成为智能化时代不可或缺的一部分。
它为海量的数据存储与处理提供了强大的后盾，推动了智能汽车行业的快速发展。
在云计算平台上，智能汽车大数据分析与应用成为了研究的热点，旨在通过深入挖掘这些数据，为汽车制造商、消费者和行业研究者提供有价值的洞见。
本论文将详细探讨云计算平台下的智能汽车大数据分析与应用。
我们将首先介绍云计算平台的基本概念及其在智能汽车领域的应用现状，进而阐述大数据分析在智能汽车中的重要作用。
通过收集和分析车辆行驶数据、传感器数据等，我们可以更全面地了解汽车的性能、驾驶习惯以及路况等信息，从而为自动驾驶、智能交通管理等应用提供有力支持。
我们还将关注云计算平台在智能汽车大数据分析中的应用场景，如远程监控、故障预测与维护等。
利用云计算的强大计算能力，我们可以实现对这些数据的实时处理和分析，进一步优化汽车性能并降低运营成本。
在论文的后半部分，我们将通过具体的案例分析和实证研究，展示云计算平台下智能汽车大数据分析与应用的实际价值。

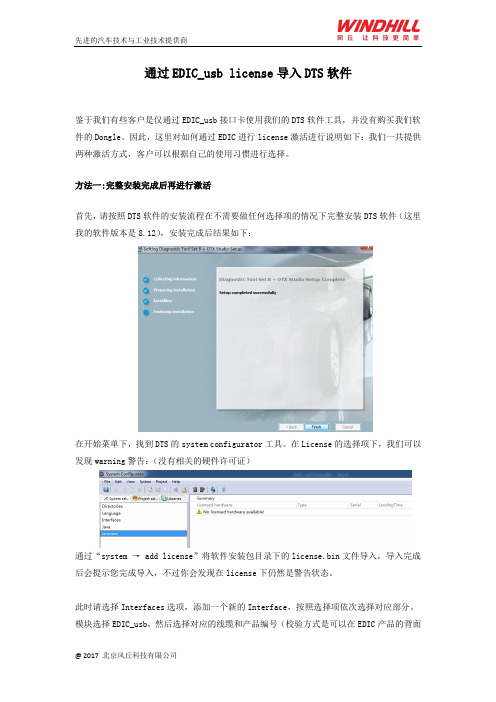

通过EDIC_usb license导入DTS软件鉴于我们有些客户是仅通过EDIC_usb接口卡使用我们的DTS软件工具，并没有购买我们软件的Dongle。
因此，这里对如何通过EDIC进行license激活进行说明如下：我们一共提供两种激活方式，客户可以根据自己的使用习惯进行选择。
方法一:完整安装完成后再进行激活首先，请按照DTS软件的安装流程在不需要做任何选择项的情况下完整安装DTS软件（这里我的软件版本是8.12），安装完成后结果如下：在开始菜单下，找到DTS的system configurator工具。
在License的选择项下，我们可以发现warning警告：（没有相关的硬件许可证）通过“system → add license”将软件安装包目录下的license.bin文件导入，导入完成后会提示您完成导入，不过你会发现在license下仍然是警告状态。
此时请选择Interfaces选项，添加一个新的Interface，按照选择项依次选择对应部分。
模块选择EDIC_usb，然后选择对应的线缆和产品编号（校验方式是可以在EDIC产品的背面看到对应的产品编号）。
注意：一定要选择“Use for licensing”选项，这样便会把硬件作为许可证。
具体设置如下图所示：点击下一步，可以选择你在后期使用过程中需要用到的physical links。
在保证你所定义的interface在选中的情况下，再次打开License对话框，等待几秒钟，DTS 在以EDIC为许可证硬件的条件下便可以使用了。
方法二:在安装过程中选择对应的硬件作为许可证在实际的DTS安装过程中，我们可以注意到，有一个可以自定义车辆通讯接口卡的选项，在这里直接选择softing EDIC_usb作为license工具就可以了，设置如下：完成剩下的安装事项。
仍然打开system configurator配置软件。
在Inrefaces的对话框下，可以注意到除了simulation选项，已经增加了EDIC_usb接口，对其中进行相关配置之后（注意：EDIC_usb必须被选中），再次进行add license操作。
车联网应用,解决方案篇一：浅谈车联网技术发展与应用前景浅谈车联网技术发展与应用前景自20XX年国际电信联盟发表了《The Internet of Things》的年度报告,向世界宣告物联网时代即将到来。
随着物联网的快速发展,另一个新型概念——车联网应运而生。
在上海世博会通用汽车的“车联网——网联城市智能交通”专题论坛上,各界专家深入分析并论证了车联网相关技术的发展及其对未来城市交通模式的全新改变,广泛看好车联网的发展前景,认为车联网是汽车未来的发展方向。
1 车联网概述车联网的概念车联网是装载在车辆上的电子标签通过无线射频等识别技术,实现在信息网络平台上对所有车辆的属性信息和动、静态信息,进行提取和有效利用,并根据不同的功能需求对所有车辆的运行状态进行有效的监管和提供综合服务。
车联网将继互联网、物联网之后,成为未来智能城市的另一个标志。
车联网的特点“车联网”时代的智能汽车有以下几个特点:第一,车与车之间能够保持相对固定的距离,可以实现零碰撞;第二,车与车之间的组队是随机进行的,根据车主的目的地,通过GPS 定位和车辆之间的自动沟通,车与车之间可以临时组队或离队,提高交通效率。
2 车联网实现的条件具备一定的技术基础车联网是基于汽车标准信息源技术,而此项技术又是基于无线射频识别技术开发的涉车信息资源的应用技术。
RFID 是一种非接触式的自动识别技术,通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,可识别高速运动物体并可同时识别多个标签,可工作于各种恶劣环境。
在实际应用中,就是通过车辆收集处理,并共享大量信息,让车与车、车与道路的行人和自行车,以及车与城市网络互相联结,从而实现更智能更安全的驾驶。
目前,我国已经实施了车辆射频电子标签自动识别系统。
上海世博会上汽集团——通用汽车馆展示了城市概念车EN-V车型,这款车的自动驾驶电气化,车联网概念将把人类带入零排放、零交通事故的未来汽车时代。
远程车辆诊断及刷新（OTA）
随着互联网与传统车企的整合，越来越多
的整车厂需要对车辆进行远程诊断和刷新。
风丘科技和德国Softing提出的基于ODX/
OTX的远程诊断和刷新方案已被部分整车
厂所采用，可用于车辆的测试和售后阶段。
远程诊断是什么
远程诊断与刷新是指诊断终端基于DoIP协议能够通过以太网对车辆诊断协议进行访问，从而实现基本诊断服务、DTC码读取和清除、flash刷写等功能。
风丘科技远程诊断及刷新方案的示意图如下所示：
DoIP诊断技术
DoIP诊断是指经由UDS引入的诊断服务通过TCP/IP 和以太网进行使用，实现远程和高速诊断。
这样就使得DoIP诊断与CAN诊断相比有更快的数据速率，从而在复杂的诊断任务和刷新应用的情况下极大地节约了时间和成本。
ISO标准13400具体说明了如何使用以太网技术和互联网协议进行外部测试设备与车内ECU之间的通讯。
DoIP诊断就像CAN总线上的ISO-TP一样，被用作UDS（统一诊断服务）的传输协议。
但与之不同的是，IP诊断将100BASE-TX-双绞线用作物理媒介。
应用场景
远程诊断及刷新可以应用在整车野外道路测试的场合，研发人员只需要在研发中心即可进行故障定位和Flash数据更新，不仅可以节省人力和费用，而且可以提高工作效率。
使用TestCUBE仿真控制器对诊断仪和EOL进行测试
EOL（End of Line Testing Tool）又称线端测试工具，是在汽车生产线上使用的下线检测设备，可以与真实控制器进行诊断通讯。
使用TestCUBE仿真控制器来模拟实际硬件的诊断通讯，本文将详细讲述TestCUBE和DTS的配置和使用（本文使用的D TS版本为8.08）。
一、TestCUBE配置
1、添加设备：如果是第一次使用此设备，首先在配置中添加设备；
将出现的设备添加到配置中；
2、选择仿真项目；
二、DTS配置
1、接口配置；
设备管理器内进行硬件检测
首先在DTS 的System Configurator→System settings→Interfaces进行接口配置；
在添加接口时要将需要添加的实际硬件连接到电脑，如果是第一次使用还需要安装驱动，并且在设备管理器中查看对应的硬件是否存在。
2、项目配置；
System Configurator→Project administration→选择需要配置的项目，在对应的Vehicle information中配置对应的接口。
在Vehicle information中配置的通道要与Interface中配置的通道相同。
3、在Monaco的工作空间中进行配置；
①在选择工作空间时，既可以自己创建一个空的工作空间，也可以使用Monaco已经给配置好的模板；
由于是与真实的仿真硬件进行连接，一定要选择之前在Vehicle Information table中配置的那个通道。
三、使用TestCUBE对DTS进行测试。
远程车辆诊断及刷新（OTA）
随着互联网与传统车企的整合，越来越多
的整车厂需要对车辆进行远程诊断和刷新。
风丘科技和德国Softing提出的基于ODX/
OTX的远程诊断和刷新方案已被部分整车
厂所采用，可用于车辆的测试和售后阶段。
远程诊断是什么
远程诊断与刷新是指诊断终端基于DoIP协议能够通过以太网对车辆诊断协议进行访问，从而实现基本诊断服务、DTC码读取和清除、flash刷写等功能。
风丘科技远程诊断及刷新方案的示意图如下所示：
DoIP诊断技术
DoIP诊断是指经由UDS引入的诊断服务通过TCP/IP 和以太网进行使用，实现远程和高速诊断。
这样就使得DoIP诊断与CAN诊断相比有更快的数据速率，从而在复杂的诊断任务和刷新应用的情况下极大地节约了时间和成本。
ISO标准13400具体说明了如何使用以太网技术和互联网协议进行外部测试设备与车内ECU之间的通讯。
DoIP诊断就像CAN总线上的ISO-TP一样，被用作UDS（统一诊断服务）的传输协议。
但与之不同的是，IP诊断将100BASE-TX-双绞线用作物理媒介。
应用场景
远程诊断及刷新可以应用在整车野外道路测试的场合，研发人员只需要在研发中心即可进行故障定位和Flash数据更新，不仅可以节省人力和费用，而且可以提高工作效率。
