实验二 异步清零和同步使能的4位计数器

实验五含异步清零和同步使能4位加法计数器的VHDL设计一、实验目的1掌握计数器的VHDL设计方法；2掌握异步复位和同步复位和使能的概念；3掌握寄存器性能的分析方法（即分析芯片所能达到的最高时钟频率）。

二、实验内容1异步复位4位加法计数器的设计；2同步复位4位加法计数器的设计。

3异步清0和同步时钟使能的4位加法计数器三、实验原理复位：给计数器一个初值叫复位，如果所给初值为0，则称复位为清零。

异步复位：复位跟时钟无关，只要复位信号的复位电平出现，计数器立即复位，如图5－1所示；同步复位：复位跟时钟有关，当复位信号的复位电平出现时，计数器并不立即复位，而是要等到时钟沿到来时才复位，如图5－2所示。

异步复位4位加法计数器的VHDL设计代码见教材P122-P123，仿真波形如图5－3所示。

同步复位4位加法计数器的VHDL部分代码如下，仿真波形如图5－4所示。

.图5－1异步复位图5－2同步复位图5－3异步复位计数器仿真波形图5－4同步复位计数器仿真波形四、实验步骤（一）异步复位4位加法计数器的设计1建立一个设计工程，工程名为CNT4B；2打开文本编辑器，建立一个VHDL设计文件，其VHDL代码见教材P164中的例6－20，文件名存为CNT4B.VHD。

注意文件的扩展名要选为.vhd，而且要求工程名、文件名和设计实体名必须相同。

3选器件：ACEX1K，EP1K30TC144-3（旧）或Cyclone，EP3C40Q240C8目标芯片。

4编译；5建立波形文件，然后保存，其文件名必须与工程名一致；【波形设置：①设置仿真时间为10us:②设置输入信号的波形：时钟周期设置为200ns，其他输入信号的波形设置参看图6－3。

】6仿真，观察输出波形是否正确；7时序分析：分析芯片所能达到的最高时钟频率。

【打开时序分析器，然后执行菜单命令：analysis/register performance/start，可以看到最高时钟频率为100.00MHZ】（二）同步复位4位加法计数器的设计8建立一个设计工程，工程名为CNT4B_SYS；9打开文本编辑器，建立一个VHDL设计文件，其VHDL代码参看异步计数器代码和实验原理中的参考代码，文件名存为CNT4B_SYS.VHD。

实验4：同步计数器及其应用实验报告
一、实验目的
1、了解可编程数字系统设计的流程
2、掌握Quartus II 软件的使用方法
3、掌握原理图输入方式设计数字系统的方法和流程
4、掌握74LS161同步16进制计数器的特点及其应用
二、实验设备
1、计算机：Quartus II 软件
2、Altera DE0 多媒体开发平台
3、集成电路：74LS10
4、集成电路：74LS161
三、实验内容
1、74LS161逻辑功能的测试
2、用74LS161实现12进制计数（异步清零）
3、用74LS161实现12进制计数（同步置数）
四、实验原理
74LS161
1、74LS161：异步清零、同步置数四位二进制计数器
2、引脚的定义：
使用74161实现16进制和12进制
1)首先使用quartus软件建立原理图，首先实现16进制，所以只
需要将需要的输入输出接到相应的引脚上，其中需要注意的是
我们需要让这个板子开始工作，所以需要将T和P引脚接响应
的高电压，然后将cp信号接入相应的输入；q0q1q2q3接到相
应的输出就可以了，然后编译。

现在在建立波形文件完成仿真，
通过仿真结果就可以看到自己的电路是否正确。

最后一步就是
实现在FPGA上的应用，我们需要做的就是给原来的原理图分
配相应的引脚，然后重新编译后，插入线就可以看到仿真结果
了。

2)12进制可以采取两种方式，也就是同步置数和异步清零两种
方式，我使用的异步清零，从而只需要对q0q1q2q3在12的时
候执行清零的动作就可以了，也就是加一个而输入的与非门就
可以了。

五、实验结果。

EDA实验技术文档含异步清0和同步时钟使能的4位加法计数器一、实验内容与实验原理利用Quartus II建立一个含计数使能、异步复位的4位加法计数器，并进行仿真测试和硬件测试。

由实验开发板上数字信号源Clock0提供一个输入为4Hz的时钟输入信号clk，由开发板上拨挡开关SW1控制计数使能端ena并由LED1指示，由核心板上SYS_RST按键控制复位端rst并由LED2指示，进位输出由LED3指示，计数值由数码管显示。

二、实验步骤1、使用Quartus II建立空白工程，然后命名为cnt_4b.qbf双击打开桌面上的Altera公司提供的Quartus II7.0(32-Bit)图标，显示如下软件界面；●选择菜单栏中File>>New Project Wizard来新建工程，点击后弹出新建工程向导对话框如下分别提示完成五项工作1）项目名称与保存路径2)顶层设计实体名称3）加入已有文件和相关库4）指定目标Altera器件封装和型号5）设置项目的其他EDA工具●单击Next进入如下图所示界面，并按图新建工程路径、名称、顶层实体在这里，工程名与顶层文件的实体名同名为cnt_4，文件夹所在路径名和文件夹名中不能用中文，不能用空格，不能用括号(),可以用下划线_或英文字母或数字，但最好也不要以数字开头。

●单击Next进入如下图所示界面，这里是添加已有相关工程文件，这里我们是建立空白工程，所以不需要添加任何文件●单击Next进入如下图所示界面，这一步是对所用实验核心板中FPGA器件进行设置，以确保代码顺利编译和下载。

MagicSOPC实验箱上的FPGA标配为：Altera公司CycloneII系列的EP2C35F672。

设置相关参数如图所示。

设置完成后，单击Next, 进入如下图所示界面,这里不需要设置其他EDA工具●再单击Next，出现如下图所示的工程信息报告对话框，提示设计者看到工程文件配置信息报告。

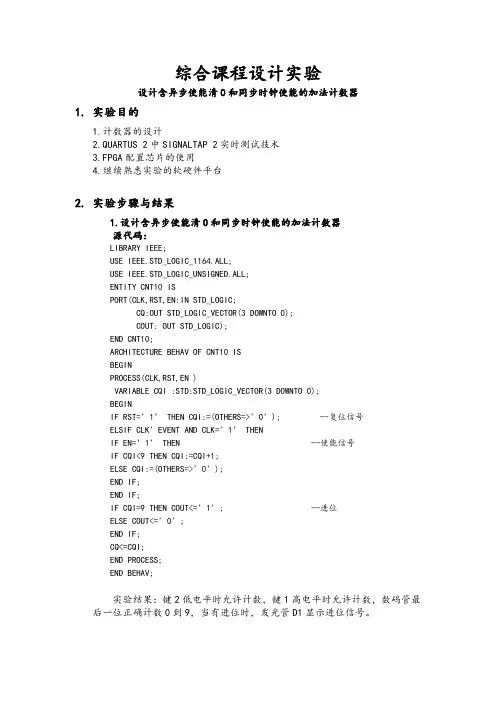

综合课程设计实验设计含异步使能清0和同步时钟使能的加法计数器1.实验目的1.计数器的设计2.QUARTUS 2中SIGNALTAP 2实时测试技术3.FPGA配置芯片的使用4.继续熟悉实验的软硬件平台2.实验步骤与结果1.设计含异步使能清0和同步时钟使能的加法计数器源代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT10 ISPORT(CLK,RST,EN:IN STD_LOGIC;CQ:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);COUT: OUT STD_LOGIC);END CNT10;ARCHITECTURE BEHAV OF CNT10 ISBEGINPROCESS(CLK,RST,EN )VARIABLE CQI :STD:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINIF RST=’1’ THEN CQI:=(OTHERS=>’0’); --复位信号ELSIF CLK’EVENT AND CLK=’1’ THENIF EN=’1’ THEN --使能信号IF CQI<9 THEN CQI:=CQI+1;ELSE CQI:=(O THERS=>’0’);END IF;END IF;IF CQI=9 THEN COUT<=’1’; --进位ELSE COUT<=’0’;END IF;CQ<=CQI;END PROCESS;END BEHAV;实验结果：键2低电平时允许计数，键1高电平时允许计数，数码管最后一位正确计数0到9，当有进位时，发光管D1显示进位信号。

2.使用嵌入式逻辑分析仪SIGNALTAP2 进行实时测试按如图设置SIGNALTAP 2获得实验波形：可以看到CQ的波形为锯齿状的3.将计数器设计文件烧到实验板上FPGA的配置器件EPCS1中，实现掉电保护实验结果：掉电重启以后实验板上程序的功能正常。

实验四四位二进制同步计数器一、目的:1.能了解四位元二进制同步计数器的设计原理及其特性。

2.能设计一个四位元二进制同步计数器。

3.能自行以CPLD数位发展实验系统验证所设计电路的正确性。

二、电路图：三、实验器配置图：四、实验步骤与画面：1．建立一个名为count16.vhd的新文件，并在QuartusⅡ文字编辑器中,以VHDL语言来设计程式，图为四位二进制计数器的ＶＨＤＬ代码。

其中clk为时钟端口，ｃｌｋ为异步清零端，Ｑ为计数输出端口，ｃｏ为进位输出端口。

2.存储、检查及编译。

3．创建元件符号。

４.创建波形文件，设定合适的端口信号，仿真元件的波形。

观察波形图可以看出当芯片可以实现１６进制计数功能。

五、相关说明：1.同步计数器的意义是将所有正反器的时脉连接在一起，当时脉进来时，所有的正反器同时被触发而动作，因此传递延迟时间就可以大为缩短，计数的速度就会增快。

2.我们可以利用MAX+plusⅡ的Timing Analyzer来比较同步计数器与非同步计数器(单元十)的传递延迟状况，图U12-3(a)与图U12-3(b)为分析所得结果，从图中可以发现，同步计数器从时脉输入到各级的输出，其传递延迟时间皆相同，而非同步计数器则越到后级传递延迟时间越长。

3.图U12-2的程式设计方法，也可以改用D型正反器来设计，如图U12-4所示，您可以发现此种设计同步计数器的方法较简洁。

4.若要将图U12-4改成下数计数器，只要将叙述ff[].d=ff[].q+1；改成ff[].d=ff[].q-l；即可。

5.图U12-5为四位元含致能及清除的模10上下数计数器，其中的设计重点为：(1)为了能在高频计数电路应用，本电路的清除方式采同步清除式设计，并不利用正反器本身的elrn脚，而是当clr脚输入为鬲态时，令所有正反器的D输入脚为o，达到清除的目的。

(2)程式中使用了巢状的IF THEN叙述，须注意每一层的IF THEN、 ELSIF、ELSE及END IF的对应，不要弄乱了，否则会很麻烦。

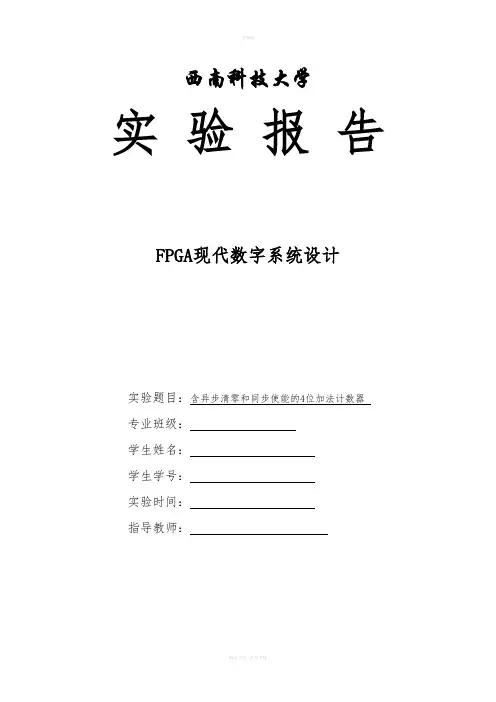

西南科技大学实验报告FPGA现代数字系统设计实验题目：含异步清零和同步使能的4位加法计数器专业班级：学生姓名：学生学号：实验时间：指导教师：实验二含异步清0和同步使能的4位加法计数器一、实验目的：学习时序电路的设计、仿真和硬件测试，进一步熟悉VHDL技术。

二、原理说明：图2.1是一含计数使能、异步复位和计数值并行预置功能4位加法计数器，例2.1是其VHDL描述。

由图2-1所示，4位锁存器；rst是异步清0信号，高电平有效；clk是锁存信号；D[3..0]是4位数据输入端。

ENA是使能信号，当ENA为'1'时，多路选择器将加1器的输出值加载于锁存器的数据端；当ENA为'0'时将"0000"加载于锁存器。

图2-1含计数使能、异步复位和计数值并行预置功能4位加法计数器三、实验内容：1、在QuartusII上对例2-1进行编辑、编译、综合、适配、仿真。

说明例中各语句的作用，详细描述示例的功能特点，给出其所有信号的时序仿真波形。

【例2-1】module CNT4B(CLK,RST,ENA,CLK_1,RST_1,ENA_1,OUTY,COUT);//端口声明input CLK,RST,ENA;output CLK_1,RST_1,ENA_1;output[3:0] OUTY;output COUT;reg[3:0] OUTY;reg COUT;//寄存器变量OUTY，位宽为1wire CLK_1;wire RST_1;wire ENA_1;assign CLK_1 = CLK;assign RST_1 = RST;assign ENA_1 = ENA;always@(posedge CLK or negedge RST) /*当CLK上升沿或者RST上升沿时，触发always模块执行*/beginif(!RST)beginOUTY<=4'b0000;COUT<=1'b0;/*当复位信号等于0时，计数OUTY、COUT置0*/endelseif(ENA) /*当使能信号为1时，计数器计数工作*/beginOUTY<=OUTY+1;COUT<=OUTY[0] & OUTY[1] & OUTY[2] & OUTY[3]; /*计数显示*/endendendmodule2保存计数器程序为CNT4B.vhd，进行功能仿真、全编译、时序仿真，如出现错误请按照错误提示进行修改，保证设计的正确性。

4位加法计数器一、实验目的（1）学习时序电路的VHDL描述方法。

（2）掌握时序进程中同步、异步控制信号的设计。

（3）熟悉EDA的仿真分析和硬件测试技术。

二、实验原理设计一个含计数使能、异步复位和并行预置功能的4位加法计数器，RST是异步复位信号，高电平有效；CLK是时钟信号；当使能信号ENA为1时，加法计数，COUT为计数进位输出，OUTY为计数输出。

VHDL参考程序如下：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity CNT4B isport(clk:in std_logic;rst:in std_logic;ena:in std_logic;outy:out std_logic_vector(3 downto 0);cout:out std_logic);end CNT4B;architecture BEHA V of CNT4B issignal CQI:std_logic_vector(3 downto 0);beginP_REG:process(clk,rst,ena)beginif rst = '1' then CQI <= "0000";elsif clk'event and clk = '1' thenif ena = '1' then CQI <= CQI + 1;end if;end if;outy <= CQI;end process P_REG;cout <= CQI(0) and CQI(1) and CQI(2) and CQI(3);end BEHA V;三、实验任务（1）编写4位二进制加法计数器的VHDL程序。

（2）在ispDsignEXPERT System或者Quartu sⅡ上对加法计数器进行仿真。

含异步清0和同步时钟使能的4位加法计数器一．实验目的熟悉在QuartusII下设计含异步清0和同步时钟使能的4位加法计数器。

二．实验内容在QuartusII下设计含异步清0和同步时钟使能的4位加法计数器，并编译、仿真验证其功能。

三．程序清单计数器顶层文件设计：10进制计数器文本输入：module CNT10(clk,rst,en,load,cout,dout,data);input clk,en,rst,load;input [3:0] data;output[3:0] dout;output cout;reg [3:0] q1;reg cout;assign dout = q1;always @(posedge clk or negedge rst)beginif (!rst) q1<=0;else if(en)beginif (!load) q1<=data;else if(q1<9) q1<=q1+1;else q1<=4'b0000;endendalways @(q1)if (q1==4'h9) cout= 1'b1;else cout= 1'b0;endmodule60位计数器文本输入：module CNT60(CLK,EN,RST,LOAD,COUT1,COUT2,DOUT1,DOUT2,DATA);input CLK,EN,RST,LOAD;input [3:0] DATA;output[3:0] DOUT1;output[2:0] DOUT2;output COUT1;output COUT2;reg [3:0] Q1;reg [2:0] Q2;reg COUT1;reg COUT2;assign DOUT1 = Q1;assign DOUT2 = Q2;always @(negedge CLK or negedge RST) beginif(!RST) Q1<=0;else if (EN) beginif (!LOAD) Q1<=DATA;else if (Q1<9) Q1<=Q1+1;else Q1<=4'b0000;endendalways @(Q1)if (Q1==4'h9) COUT1=1'b1;elseCOUT1=1'b0;always @(negedge COUT1 or negedge RST)beginif(!RST) Q2<=0;else if (EN) beginif (!LOAD) Q2<=DATA;else if (Q2<5) Q2<=Q2+1;else Q2<=4'b0000;endendalways @(Q2)if ((Q1==4'h9)&&(Q2==3'h5)) COUT2=1'b1;elseCOUT2=1'b0;endmodule60位计数器图形输入:四．实验步骤1、新建一个名称为CNT10的工程，并在该文件夹中新建一个CNT10.v的文件。

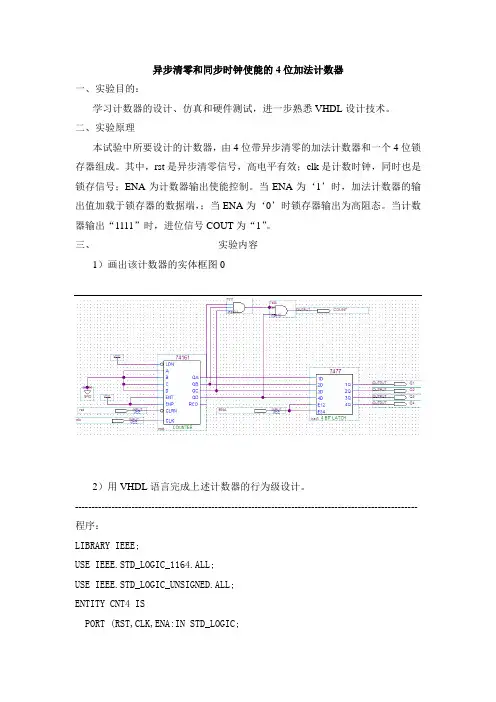

异步清零和同步时钟使能的4位加法计数器一、实验目的：学习计数器的设计、仿真和硬件测试，进一步熟悉VHDL设计技术。

二、实验原理本试验中所要设计的计数器，由4位带异步清零的加法计数器和一个4位锁存器组成。

其中，rst是异步清零信号，高电平有效；clk是计数时钟，同时也是锁存信号；ENA为计数器输出使能控制。

当ENA为‘1’时，加法计数器的输出值加载于锁存器的数据端，；当ENA为‘0’时锁存器输出为高阻态。

当计数器输出“1111”时，进位信号COUT为“1”。

三、实验内容1）画出该计数器的实体框图02）用VHDL语言完成上述计数器的行为级设计。

------------------------------------------------------------------------------------------------------- 程序：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT4 ISPORT (RST,CLK,ENA:IN STD_LOGIC;COUT: OUT STD_LOGIC;OUTY :OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END CNT4;ARCHITECTURE behv OF CNT4 ISBEGINPROCESS (RST,ENA,CLK)VARIABLE CQI :STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINIF RST='1' THEN CQI :=(OTHERS =>'0');ELSIF CLK'EVENT AND CLK='1' THENIF ENA ='1' THENIF CQI < 15 THEN CQI:=CQI+1;ELSE CQI :=(OTHERS =>'0');END IF;END IF;END IF;IF CQI =15 THEN COUT<='1';ELSE COUT <='0';END IF;OUTY <=CQI;END PROCESS;END behv;3）用QuartusII对上述设计进行编译、综合、仿真，给出其所有信号的仿真波形和时序分析数据。
