一、实验目的本次实验旨在通过实际操作，让学生掌握校园网的设计、搭建和调试方法，提高学生网络设备的配置能力和网络规划能力。
通过本次实验，学生能够了解校园网的组成、工作原理以及网络设备的基本配置方法，为今后从事网络工程和管理工作打下坚实基础。
二、实验环境及设备1. 硬件设备：- 2台路由器（华为AR2200）- 2台交换机（华为S5700）- 3台PC机（用于模拟终端）- 网线若干2. 软件设备：- Windows Server 2012操作系统- 华为eSight网络管理系统三、实验内容1. 校园网设计根据实验要求，设计一个包含总校和分校的校园网。
总校共有20台计算机，分校分为两个局域网，分别有10台计算机。
校园网采用C类网段210.100.10.0，总校和分校各有一台路由器及一台交换机。
2. 子网划分根据IP地址分配原则，将校园网划分为总校局域网、分校局域网A和分校局域网B。
- 总校局域网：210.100.10.0/24- IP地址范围：210.100.10.1-210.100.10.254- 子网掩码：255.255.255.0- 分校局域网A：210.100.11.0/24- IP地址范围：210.100.11.1-210.100.11.254- 子网掩码：255.255.255.0- 分校局域网B：210.100.12.0/24- IP地址范围：210.100.12.1-210.100.12.254- 子网掩码：255.255.255.03. 网络拓扑图根据实验要求，绘制校园网网络拓扑图，包括总校和分校的局域网、路由器、交换机以及PC机的连接关系。
4. 网络设备配置（1）路由器配置1）配置总校路由器：- 配置接口IP地址：210.100.10.1/24- 配置默认网关：210.100.11.1- 配置VLAN接口：VLAN10，IP地址210.100.10.1/242）配置分校路由器：- 配置接口IP地址：210.100.11.1/24- 配置默认网关：210.100.10.1- 配置VLAN接口：VLAN20，IP地址210.100.11.1/24- 配置VLAN接口：VLAN30，IP地址210.100.12.1/24（2）交换机配置1）配置总校交换机：- 配置VLAN10，设置端口1-20为VLAN10成员- 配置VLAN20，设置端口21-40为VLAN20成员2）配置分校交换机：- 配置VLAN20，设置端口1-10为VLAN20成员- 配置VLAN30，设置端口11-20为VLAN30成员5. 网络调试（1）测试总校局域网内主机之间通信- 在总校局域网内任意两台主机之间ping通，验证局域网内通信正常。
一、实习目的本次计算机组网实训的目的是通过实际操作，加深对计算机网络知识的理解，提高动手实践能力，掌握计算机网络组建、配置与维护的基本技能。
通过实训，使学生能够：1. 熟悉计算机网络的组成和结构；2. 掌握网络设备的安装与配置方法；3. 学会网络故障的排查与解决；4. 熟练运用网络管理工具进行网络维护。
二、实习内容1. 计算机网络基础知识（1）网络拓扑结构：了解星型、环型、总线型等网络拓扑结构的特点和适用场景；（2）网络协议：掌握TCP/IP协议、以太网协议等基本网络协议；（3）网络设备：熟悉交换机、路由器、防火墙等网络设备的功能和配置方法。
2. 网络设备的安装与配置（1）交换机配置：学会使用命令行界面（CLI）对交换机进行基本配置，包括VLAN划分、端口镜像、端口安全等；（2）路由器配置：掌握路由器的基本配置，包括静态路由、动态路由、NAT等；（3）防火墙配置：了解防火墙的基本概念，学会配置防火墙规则，实现网络安全防护。
3. 网络故障排查与解决（1）网络故障诊断：学会使用ping、tracert等工具进行网络故障诊断；（2）网络设备故障排除：针对交换机、路由器等设备，掌握常见故障的排查与解决方法；（3）网络安全问题处理：了解常见网络安全问题，学会应对措施。
4. 网络管理工具的使用（1）网络监控：学会使用Wireshark等工具进行网络监控；（2）网络配置管理：掌握网络配置管理工具（如TFTP、SNMP等）的使用方法；（3）网络性能优化：了解网络性能优化方法，提高网络传输效率。
三、实习过程1. 理论学习：在实习前，对计算机网络基础知识、网络设备配置、网络故障排查等进行系统的理论学习，为实习打下基础。
2. 实践操作：在教师指导下，进行以下实践操作：（1）搭建网络拓扑结构，安装网络设备；（2）配置交换机、路由器、防火墙等设备；（3）进行网络故障排查与解决；（4）使用网络管理工具进行网络监控和维护。
3. 总结与反思：在实习过程中，认真记录操作步骤、故障排查过程，实习结束后撰写实训报告，总结实习成果和不足，提出改进措施。
实验三局域网组网入门一、实验目的（1）了解局域网组网的基本组件；（2）掌握局域网组件之间的互连；（3）初步掌握小型网络的拓朴设计；（4）学会使用网络模拟器Packet Tracer 软件。
二、实验设备CISCO公司的Packet Tracer 5.3 软件，该软件可以模拟网络设计与网络组建。
网络拓朴图（两层结构的网络）：三、实验内容1、安装Packet Tracer 软件。
2、使用网络模拟器Packet Tracer设计如上图所示的网络拓朴。
3、设置44、测试网络连通性：（1）PC0 ping PC1，是否通？是（1）PC0 ping PC2，是否通？是（1）PC0 ping Server0，是否通？是（1）PC2 ping Server0，是否通？是5四、讨论1、说明两种查看计算机IP 地址的方法，一种查看MAC地址的方法。
答：1：右键网络连接属性查看IP地址。
2：通过运行ipconfig查看计算机IP地址。
3：查看MAC地址使用命令运行ipconfig /all。
2、如何确认计算机与交换机之间是否连好线？答：1：查看交换机端口对应的指示灯是否已亮，如已亮说明网线已经连好。
2：查看计算机的本地连接，如出现“网络电缆没有插好”的提示，或本地连接图标上出现小红叉则说明网线没有连好。
3、如何查看网卡是否正常工作？答：1：ping127.0.0.1，ping通了就说明网卡正常工作。
2：单击网络适配器，双击相应的网络适配器，在出现网络适配器的属性窗口检测网卡是否工作正常。
4、如何使用IP地址127.0.0.1？答：可以通过ping来对回送地址连通性的测试来检查网卡工作是否正常。
5、如果连接在同一局域网中的两台计算机具有相同的IP地址，会出现什么情况？答：网络连接出现三角形警告符号，无法连接使用网络。
6、如果在局域网中，某台计算机ping 同一网段的其它计算机均通，但仅一台主机不通，则故障的可能原因有哪些？答：不通的主机网卡有问题或者网络设置不正确或者物理线路有问题。
组网的实验报告组网的实验报告一、引言网络通信在现代社会中扮演着重要的角色，它使得信息的传递和共享变得更加便捷和高效。
为了实现网络通信，组网是必不可少的一环。
本实验旨在通过构建一个小型局域网，探索和理解组网的基本原理和技术。
二、实验目的1. 理解组网的基本概念和原理；2. 掌握组网的常用拓扑结构和设备配置方法；3. 学习使用网络设备进行连接和配置。
三、实验环境和工具1. 实验环境：一台个人电脑、多台路由器和交换机、若干台计算机；2. 实验工具：网络模拟软件Packet Tracer。
四、实验步骤和结果1. 设计网络拓扑结构在实验开始前，我们首先设计了一个简单的网络拓扑结构。
该结构包括一个核心交换机、两个分布式交换机和多台主机。
核心交换机用于连接不同的分布式交换机，而分布式交换机则连接各个主机。
2. 连接网络设备根据设计，我们将各个设备进行连接。
首先，将核心交换机与两个分布式交换机连接，使用网线将它们的端口相连。
然后，将各个分布式交换机与主机连接，确保每个主机都能与分布式交换机相连。
3. 配置网络设备在连接完成后，我们开始配置网络设备。
首先，对核心交换机进行配置，设置其IP地址和子网掩码。
然后，对分布式交换机进行配置，同样设置其IP地址和子网掩码。
最后，对每个主机进行配置，确保它们能够与交换机进行通信。
4. 测试网络连接在配置完成后，我们进行了网络连接的测试。
通过在每台主机上打开浏览器，输入另一台主机的IP地址，我们能够成功地进行通信。
此外，我们还测试了网络的稳定性和传输速度，结果表明网络连接良好且传输速度较快。
五、实验总结通过本次实验，我们深入了解了组网的基本原理和技术。
我们学会了设计和连接网络拓扑结构，并且掌握了网络设备的配置方法。
此外，我们还通过实际测试，验证了网络连接的稳定性和传输速度。
通过这次实验，我们对组网有了更深入的理解，并且对网络通信的重要性有了更加直观的认识。
六、实验心得本次实验让我对组网有了更深入的认识，我明白了组网是网络通信的基础，只有通过合理的拓扑结构和设备配置，才能实现高效的网络通信。
实训：无线组网四、实验步骤步骤及简述：配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
步骤如下：一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：LEW匚唆置本页设置LAt 口的基瑞阳参数”MAC地址：口上好匚卜L0-iC-OAIPKlli : L亚喳L-2 1子醐f码；255. 255, 255. 0 V俣存 |帮助2.启用WDS功能。
重启完毕后，用更改后的LAN 口IP地址重新登陆无线路由器A, 在无线设置-基本设置中勾选“开启WDS”。
大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网，不用重新连接，重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。
本面述置路由罂铛网络的其本参数口兆口）号! H-UHK/4:1」信道： B 7模式: 1 Ibgji nised v骊段带宽：E的7最大蜀圣速率：^iOOMhDs v回升后专覆功能回开启SS1UL播（口开启保存|帮助|3. WDS设置。
点击“扫描”，搜索周围无线信号报苴： 1 f h炉siis(=d v至境帝■宽：目•：7卷:野第F：,oora>pi v'i回开白卷1 瘫叵开吕EEID E回开后演相触!监口： |林酶J BSEIU ：Pi?tl：OO-]»-0F-ll-2?-33映四：YW密钥甲号-认证潘：用：倬忏超虹在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”位列衷日荒到的品的信息如下：城建目：5KSID SSID悟号强度信道是否D喈志拦1OO-lEO-EE-53-78Filial E6是整00-25-E6-5A-nS-06Tf-LIlfK_341_B1036是(M) 300-23-CD-24-68-28TE-UBK_24682a416告建q DD-UU-D3-lZ-C&-rS nateton511是钮500-23-CD-A4-D?-BS Pr i vat e432我[W将信道设置成与B路由器信道相同。

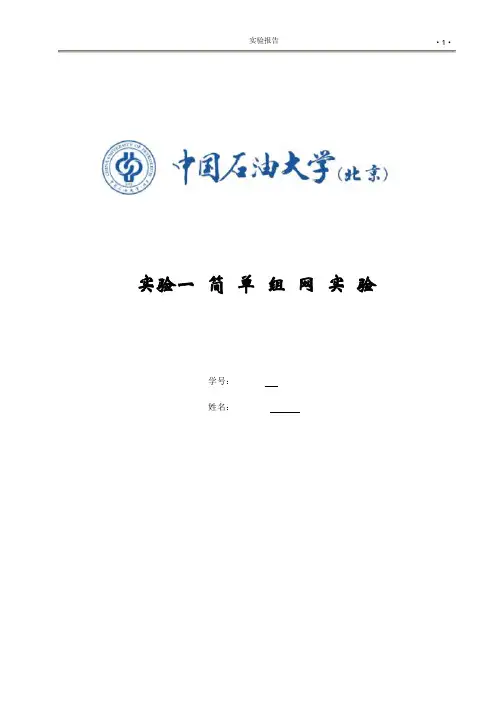

实验一简单组网实验学号：_______ ______姓名：________ _1.简单描述每组的路由器的交换机设备情况（包括型号和端口情况）。
2.查看每组的各PC机包括几块网卡，每个网卡的型号是什么？防火墙有没有启动？3．按实验组网图设置IP地址和子网掩码，并关闭防火墙。
每个人都在自己机器上测试到同组的其它主机的连通性，并填写下表。
口是什么口，连接路由器或交换机端的口叫什么口？5．设置各PC机的网关地址，在路由器上，设置相应以太接口的地址。
设置完成后，每个人都在自己机器上测试到同组的其它主机的连通性，并填写下表。
7.总结：网关的作用，并说明本次实验中有几个局域网，各个局域网的网络号和网关分别是多少？8.写出标准568A和568B的线序。
9.写出制作网线的步骤。
10.说明下列交换机配置命令的含义。
<Quildway>system-view[Quildway]syaname S3526[S3526]inter e 0/1[S3526 Ethernet0/1]description to Router[S3526 Ethernet0/1]speed auto[S3526 Ethernet0/1]duplex full[S3526 Ethernet0/1]quit[S3526] display interface e 0/111.说明下列路由器配置命令的含义。
[Router]sysname RouterA[RouterA]interface e0[RouterA Ethernet0]ip address 192.168.1.124 [RouterA Ethernet0]speed 1000[RouterA Ethernet0]mtu 1500[RouterA Ethernet0]display interface e0 12.写出可用于私有网络的三个保留网段。
13.简述路由器的用途的原理。
14.查阅相关资料，说明交换机和路由器的不同之处。
一、实习目的随着互联网技术的飞速发展，计算机网络已经成为现代社会不可或缺的一部分。
为了提高自己的专业素养，增强实际操作能力，我参加了为期一个月的计算机组网实习。
通过本次实习，我希望能够掌握计算机网络的基本原理、组网技术以及网络设备的使用，为今后从事相关工作打下坚实基础。
二、实习时间及地点实习时间：20XX年X月X日至20XX年X月X日实习地点：XX科技有限公司三、实习内容1. 计算机网络基础知识在实习初期，我学习了计算机网络的基本概念、网络体系结构、网络协议等相关知识。
通过学习，我对计算机网络有了更深入的了解，为后续的组网实践打下了基础。
2. 网络设备的使用实习期间，我熟悉了多种网络设备，如交换机、路由器、防火墙等。
掌握了这些设备的配置方法、故障排除技巧，以及如何根据实际需求进行设备选型。
3. 网络规划与设计我学习了网络规划与设计的基本方法，包括网络拓扑结构、IP地址规划、子网划分等。
通过实际案例，掌握了如何根据企业规模、业务需求等因素设计合理的网络方案。
4. 网络布线与施工实习期间，我参与了网络布线与施工的实践。
学习了双绞线、光纤等布线材料的使用方法，以及施工过程中的注意事项。
通过实际操作，提高了自己的动手能力。
5. 网络安全网络安全是计算机网络中至关重要的环节。
在实习过程中，我学习了网络安全的基本知识，如病毒防护、入侵检测、数据加密等。
掌握了如何确保企业网络的安全稳定。
四、实习过程及收获1. 实习过程实习期间，我跟随导师参与了多个实际项目。
在导师的指导下，我负责了部分网络设备的配置、网络故障排查以及网络安全维护等工作。
以下为部分实习过程：（1）某企业网络改造项目：根据企业需求，设计并实施网络改造方案，包括设备选型、网络拓扑设计、IP地址规划等。
（2）某公司网络安全防护项目：针对公司网络面临的潜在安全风险，制定并实施网络安全防护方案，包括防火墙配置、入侵检测系统部署等。
（3）某学校网络布线项目：参与学校网络布线施工，负责部分楼层的光纤布线、网线布线等工作。
一、实习目的本次组网实习旨在通过实际操作，掌握组网的基本原理、技术和方法，提高动手能力和实际应用能力。
通过实习，使学生能够熟练掌握以下内容：1. 组网设备的选择和配置；2. 局域网和广域网的组建；3. 网络设备的连接和调试；4. 网络安全策略的制定和实施；5. 网络性能的优化和故障排除。
二、实习时间与地点实习时间：2021年6月1日至2021年6月5日实习地点：XX学院计算机网络实验室三、实习内容1. 组网设备的选择和配置（1）根据实习要求，选择合适的组网设备，如交换机、路由器、网线等。
（2）了解组网设备的性能参数，如端口数量、传输速率、支持协议等。
（3）根据实际需求，配置交换机和路由器，如设置IP地址、子网掩码、路由协议等。
2. 局域网和广域网的组建（1）了解局域网和广域网的基本概念、结构和特点。
（2）根据实际需求，设计局域网和广域网的拓扑结构。
（3）连接交换机和路由器，实现局域网和广域网的互联互通。
3. 网络设备的连接和调试（1）熟悉网线、光纤等网络设备的连接方法和注意事项。
（2）根据实际需求，连接网络设备，如交换机、路由器、服务器等。
（3）调试网络设备，确保网络正常运行。
4. 网络安全策略的制定和实施（1）了解网络安全的基本概念和常用技术。
（2）根据实际需求，制定网络安全策略，如防火墙配置、入侵检测等。
（3）实施网络安全策略，确保网络系统安全稳定。
5. 网络性能的优化和故障排除（1）了解网络性能优化方法，如带宽管理、流量控制等。
（2）根据实际需求，优化网络性能，提高网络传输速率。
（3）排除网络故障，如设备故障、线路故障等。
四、实习体会与收获1. 通过本次实习，我对组网的基本原理、技术和方法有了更加深入的了解，提高了自己的动手能力和实际应用能力。
2. 在实习过程中，我学会了如何选择合适的组网设备、配置网络设备、连接网络设备，以及制定和实施网络安全策略。
3. 通过实习，我明白了网络性能优化和故障排除的重要性，学会了如何解决实际问题。
