软导线力学计算报告工程名称：设计阶段：单位：设计人：资料编号：计算时间：一.设计参数:最大放线弧垂fmax: 0.9(m)短路电流有效值I: (kA)次导线分裂间距: (cm)次导线初始张力: (kgf)左跨编号:右跨编号:跨编号:-导线型号: LGJ-630/55导线档距: 10.150(m)导线高差: 0.000(m)导线cosγ: 1.000导线计算直径D(mm): 34.320导线计算截面S: 696.220(mm^2)导线温度线膨胀系数ax: 20.500(1/℃)xE-6导线弹性模量E: 65000.000左绝缘子串型号: XW-4.5(8)左绝缘子串长度: 1.620右绝缘子串型号: XW-4.5(8)右绝缘子串长度: 1.620三相上人位置: 0.000(m)三相上人荷载: 100.000(kgf)单相上人位置: 0.000(m)单相上人荷载: 150.000(kgf)序号状态温度℃风速(m/s) 覆冰厚度(mm)1 最高温度: 80 0 02 最低温度: -5 0 03 最大风速: 10 35 04 最大荷载: -5 10 05 施工安装: 40 10 06 施工安装: 35 10 07 施工安装: 30 10 08 施工安装: 25 10 09 施工安装: 20 10 010 施工安装: 15 10 011 施工安装: 10 10 012 施工安装: 5 10 013 施工安装: 0 10 014 施工安装: -5 10 015 施工安装: -10 10 016 施工安装: -15 10 017 施工安装: -20 10 018 施工安装: -25 10 019 施工安装: -30 10 020 施工安装: -35 10 021 施工安装: -40 10 022 三相上人: 0 10 023 三相上人: 10 10 024 单相上人: 0 10 025 单相上人: 10 10 0二.导线和绝缘子串的单位荷重主导线在各工作况下的单位荷重(1) 导线自重q1 = 2.209(kgf/m)(2) 导线冰重q2 = 0.00283*b*(d+b)= 0.0283*0*(34+0)=0.000kg(f/m)(3) 导线自重及冰重q3 = q1+q2=2.209+0.000=2.209(kgf/m)(4) 导线所受风压q4 = 0.075*Vf^2*d*1.0e-3=0.075*35^2*34*1.0e-3=3.153(kgf/m)q4' = 0.075*Vf'^2*d*1.0e-3=0.075*10^2*34*1.0e-3=0.257(kgf/m)(5) 导线覆冰时所受风压q5 = 0.075*Vfb^2*(d+2b)*1.0e-3=0.075*10^2*(34+2*0)*1.0e-3=0.257(kgf/m) (6) 导线无冰时自重与风压的合成荷重q6 = sqrt(q1^2+q4^2)=sqrt(2.209^2+3.153^2)=3.850(kgf/m)q6' = sqrt(q1^2+q4'^2)=sqrt(2.209^2+0.257'^2)=2.224(kgf/m)(7) 导线覆冰时自重、冰重与风压的合成荷重q7 = sqrt(q3^2+q5^2)=sqrt(2.209^2+0.257^2)=2.224(kgf/m)左绝缘子串在各种工况下的荷重(1) 绝缘子串自重:q1 = 56.000(kgf)(6) 绝缘子串无冰时，自重与风压的合成荷重q6 = 56.581(kgf)q6p = 56.004(kgf)(7)绝缘子串覆冰时自重、冰重与风压的合成荷重q7 = 56.004(kgf)右绝缘子串在各种工况下的荷重(1) 绝缘子串自重:q1 = 56.000(kgf)(6) 绝缘子串无冰时，自重与风压的合成荷重q6 = 56.581(kgf)q6p = 56.004(kgf)(7)绝缘子串覆冰时自重、冰重与风压的合成荷重q7 = 56.004(kgf)左跳线在各工作况下的单位荷重(1) 导线自重q1 = 2.209(kgf/m)(2) 导线冰重q2 = 0.00283*b*(d+b)= 0.0283*0*(34+0)=0.000kg(f/m)(3) 导线自重及冰重q3 = q1+q2=2.209+0.000=2.209(kgf/m)(4) 导线所受风压q4 = 0.075*Vf^2*d*1.0e-3=0.075*35^2*34*1.0e-3=3.153(kgf/m)q4' = 0.075*Vf'^2*d*1.0e-3=0.075*10^2*34*1.0e-3=0.257(kgf/m)(5) 导线覆冰时所受风压q5 = 0.075*Vfb^2*(d+2b)*1.0e-3=0.075*10^2*(34+2*0)*1.0e-3=0.257(kgf/m) (6) 导线无冰时自重与风压的合成荷重q6 = sqrt(q1^2+q4^2)=sqrt(2.209^2+3.153^2)=3.850(kgf/m)q6' = sqrt(q1^2+q4'^2)=sqrt(2.209^2+0.257'^2)=2.224(kgf/m)(7) 导线覆冰时自重、冰重与风压的合成荷重q7 = sqrt(q3^2+q5^2)=sqrt(2.209^2+0.257^2)=2.224(kgf/m)右跳线在各工作况下的单位荷重(1) 导线自重q1 = 2.209(kgf/m)(2) 导线冰重q2 = 0.00283*b*(d+b)= 0.0283*0*(34+0)=0.000kg(f/m)(3) 导线自重及冰重q3 = q1+q2=2.209+0.000=2.209(kgf/m)(4) 导线所受风压q4 = 0.075*Vf^2*d*1.0e-3=0.075*35^2*34*1.0e-3=3.153(kgf/m)q4' = 0.075*Vf'^2*d*1.0e-3=0.075*10^2*34*1.0e-3=0.257(kgf/m)(5) 导线覆冰时所受风压q5 = 0.075*Vfb^2*(d+2b)*1.0e-3=0.075*10^2*(34+2*0)*1.0e-3=0.257(kgf/m)(6) 导线无冰时自重与风压的合成荷重q6 = sqrt(q1^2+q4^2)=sqrt(2.209^2+3.153^2)=3.850(kgf/m)q6' = sqrt(q1^2+q4'^2)=sqrt(2.209^2+0.257'^2)=2.224(kgf/m) (7) 导线覆冰时自重、冰重与风压的合成荷重q7 = sqrt(q3^2+q5^2)=sqrt(2.209^2+0.257^2)=2.224(kgf/m)三.各状态下的荷载:主导线: LGJ-630/551 最高温度 : 2.209(kgf/m)2 最低温度 : 2.209(kgf/m)3 最大风速 : 3.850(kgf/m)4 最大荷载 : 2.224(kgf/m)5 施工安装 : 2.224(kgf/m)6 施工安装 : 2.224(kgf/m)7 施工安装 : 2.224(kgf/m)8 施工安装 : 2.224(kgf/m)9 施工安装 : 2.224(kgf/m)10 施工安装 : 2.224(kgf/m)11 施工安装 : 2.224(kgf/m)12 施工安装 : 2.224(kgf/m)13 施工安装 : 2.224(kgf/m)14 施工安装 : 2.224(kgf/m)15 施工安装 : 2.224(kgf/m)16 施工安装 : 2.224(kgf/m)17 施工安装 : 2.224(kgf/m)18 施工安装 : 2.224(kgf/m)19 施工安装 : 2.224(kgf/m)20 施工安装 : 2.224(kgf/m)21 施工安装 : 2.224(kgf/m)22 三相上人 : 2.224(kgf/m)23 三相上人 : 2.224(kgf/m)24 单相上人 : 2.224(kgf/m)25 单相上人 : 2.224(kgf/m)左绝缘子: XW-4.5(8)1 最高温度 : 56.000(kgf)2 最低温度 : 56.000(kgf)3 最大风速 : 56.581(kgf)4 最大荷载 : 56.004(kgf)5 施工安装 : 56.004(kgf)6 施工安装 : 56.004(kgf)7 施工安装 : 56.004(kgf)8 施工安装 : 56.004(kgf)9 施工安装 : 56.004(kgf)10 施工安装 : 56.004(kgf)11 施工安装 : 56.004(kgf)12 施工安装 : 56.004(kgf)13 施工安装 : 56.004(kgf)14 施工安装 : 56.004(kgf)15 施工安装 : 56.004(kgf)16 施工安装 : 56.004(kgf)17 施工安装 : 56.004(kgf)18 施工安装 : 56.004(kgf)19 施工安装 : 56.004(kgf)20 施工安装 : 56.004(kgf)21 施工安装 : 56.004(kgf)22 三相上人 : 56.004(kgf)23 三相上人 : 56.004(kgf)24 单相上人 : 56.004(kgf)25 单相上人 : 56.004(kgf)右绝缘子: XW-4.5(8)1 最高温度 : 56.000(kgf)2 最低温度 : 56.000(kgf)3 最大风速 : 56.581(kgf)4 最大荷载 : 56.004(kgf)5 施工安装 : 56.004(kgf)6 施工安装 : 56.004(kgf)7 施工安装 : 56.004(kgf)8 施工安装 : 56.004(kgf)9 施工安装 : 56.004(kgf)10 施工安装 : 56.004(kgf)11 施工安装 : 56.004(kgf)12 施工安装 : 56.004(kgf)13 施工安装 : 56.004(kgf)14 施工安装 : 56.004(kgf)15 施工安装 : 56.004(kgf)16 施工安装 : 56.004(kgf)17 施工安装 : 56.004(kgf)18 施工安装 : 56.004(kgf)19 施工安装 : 56.004(kgf)20 施工安装 : 56.004(kgf)21 施工安装 : 56.004(kgf)22 三相上人 : 56.004(kgf)23 三相上人 : 56.004(kgf)24 单相上人 : 56.004(kgf)25 单相上人 : 56.004(kgf)左跳线:LGJ-630/55荷载=单位荷载*长度+线夹重1 最高温度 = 2.209 * 5.000 + 10.000 = 21.0452 最低温度 = 2.209 * 5.000 + 10.000 = 21.0453 最大风速 = 3.850 * 5.000 + 10.000 = 29.2504 最大荷载 = 2.224 * 5.000 + 10.000 = 21.1205 施工安装 = 2.224 * 5.000 + 10.000 = 21.1206 施工安装 = 2.224 * 5.000 + 10.000 = 21.1207 施工安装 = 2.224 * 5.000 + 10.000 = 21.1208 施工安装 = 2.224 * 5.000 + 10.000 = 21.1209 施工安装 = 2.224 * 5.000 + 10.000 = 21.12010 施工安装 = 2.224 * 5.000 + 10.000 = 21.12011 施工安装 = 2.224 * 5.000 + 10.000 = 21.12012 施工安装 = 2.224 * 5.000 + 10.000 = 21.12013 施工安装 = 2.224 * 5.000 + 10.000 = 21.12014 施工安装 = 2.224 * 5.000 + 10.000 = 21.12015 施工安装 = 2.224 * 5.000 + 10.000 = 21.12016 施工安装 = 2.224 * 5.000 + 10.000 = 21.12017 施工安装 = 2.224 * 5.000 + 10.000 = 21.12018 施工安装 = 2.224 * 5.000 + 10.000 = 21.12019 施工安装 = 2.224 * 5.000 + 10.000 = 21.12020 施工安装 = 2.224 * 5.000 + 10.000 = 21.12021 施工安装 = 2.224 * 5.000 + 10.000 = 21.12022 三相上人 = 2.224 * 5.000 + 10.000 = 21.12023 三相上人 = 2.224 * 5.000 + 10.000 = 21.12024 单相上人 = 2.224 * 5.000 + 10.000 = 21.12025 单相上人 = 2.224 * 5.000 + 10.000 = 21.120右跳线:LGJ-630/55荷载=单位荷载*长度+线夹重1 最高温度 = 2.209 * 0.000 + 0.000 = 0.0002 最低温度 = 2.209 * 0.000 + 0.000 = 0.0003 最大风速 = 3.850 * 0.000 + 0.000 = 0.0004 最大荷载 = 2.224 * 0.000 + 0.000 = 0.0005 施工安装 = 2.224 * 0.000 + 0.000 = 0.0006 施工安装 = 2.224 * 0.000 + 0.000 = 0.0007 施工安装 = 2.224 * 0.000 + 0.000 = 0.0008 施工安装 = 2.224 * 0.000 + 0.000 = 0.0009 施工安装 = 2.224 * 0.000 + 0.000 = 0.00010 施工安装 = 2.224 * 0.000 + 0.000 = 0.00011 施工安装 = 2.224 * 0.000 + 0.000 = 0.00012 施工安装 = 2.224 * 0.000 + 0.000 = 0.00013 施工安装 = 2.224 * 0.000 + 0.000 = 0.00014 施工安装 = 2.224 * 0.000 + 0.000 = 0.00015 施工安装 = 2.224 * 0.000 + 0.000 = 0.00016 施工安装 = 2.224 * 0.000 + 0.000 = 0.00017 施工安装 = 2.224 * 0.000 + 0.000 = 0.00018 施工安装 = 2.224 * 0.000 + 0.000 = 0.00019 施工安装 = 2.224 * 0.000 + 0.000 = 0.00020 施工安装 = 2.224 * 0.000 + 0.000 = 0.00021 施工安装 = 2.224 * 0.000 + 0.000 = 0.00022 三相上人 = 2.224 * 0.000 + 0.000 = 0.00023 三相上人 = 2.224 * 0.000 + 0.000 = 0.00024 单相上人 = 2.224 * 0.000 + 0.000 = 0.00025 单相上人 = 2.224 * 0.000 + 0.000 = 0.000四.应力分析计算:1 最高温度温度80℃风速0m/s 覆冰0mm支点反力RA: 81.3182支点反力RB: 66.9910Qz=81.3182 (kgf) Qy=25.3182 (kgf)ΔM=86.3755 (kgf.m) ΔD=5028.7434 (kgf^2.m) Qz=4.2732 (kgf) Qy=-10.9910 (kgf)ΔM=-23.2100 (kgf.m) ΔD=212.1269 (kgf^2.m) Qz=-10.9910 (kgf) Qy=-66.9910 (kgf)ΔM=-63.1654 (kgf.m) ΔD=2886.2431 (kgf^2.m)最大力距M=90.5086 (kgf.m)荷载因数D=8127.1134 (kgf^2.m)2 最低温度温度-5℃风速0m/s 覆冰0mm支点反力RA: 81.3182支点反力RB: 66.9910Qz=81.3182 (kgf) Qy=25.3182 (kgf)ΔM=86.3755 (kgf.m) ΔD=5028.7434 (kgf^2.m) Qz=4.2732 (kgf) Qy=-10.9910 (kgf)ΔM=-23.2100 (kgf.m) ΔD=212.1269 (kgf^2.m) Qz=-10.9910 (kgf) Qy=-66.9910 (kgf)ΔM=-63.1654 (kgf.m) ΔD=2886.2431 (kgf^2.m)最大力距M=90.5086 (kgf.m)荷载因数D=8127.1134 (kgf^2.m)3 最大风速温度10℃风速35m/s 覆冰0mm支点反力RA: 94.4634支点反力RB: 74.5506Qz=94.4634 (kgf) Qy=37.8828 (kgf)ΔM=107.2005 (kgf.m) ΔD=7525.9749 (kgf^2.m) Qz=8.6331 (kgf) Qy=-17.9700 (kgf)ΔM=-32.2588 (kgf.m) ΔD=558.1290 (kgf^2.m)ΔM=-74.9417 (kgf.m) ΔD=3899.0064 (kgf^2.m)最大力距M=116.8799 (kgf.m)荷载因数D=11983.1103 (kgf^2.m)4 最大荷载温度-5℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)5 施工安装温度40℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (k gf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)6 施工安装温度35℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)7 施工安装温度30℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585ΔM=86.5640 (kgf.m)ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)8 施工安装温度25℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)9 施工安装温度20℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)10 施工安装温度15℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)11 施工安装温度10℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)12 施工安装温度5℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)13 施工安装温度0℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)14 施工安装温度-5℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)15 施工安装温度-10℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)16 施工安装温度-15℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)17 施工安装温度-20℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)18 施工安装温度-25℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)19 施工安装温度-30℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)20 施工安装温度-35℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)21 施工安装温度-40℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)22 三相上人温度0℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)23 三相上人温度10℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)24 单相上人温度0℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)25 单相上人温度10℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m)Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)五. 弧垂分析计算:假定正常状态最大弧垂发生在最高温度时1 最高温度温度80℃风速0m/s 覆冰0mm温度Tm=80 (℃) 温度Tn=80 (℃)Cm=7573.573 A=-3778.195 бm=1.416 (N/mm^2)水平拉力H=985.538 (N) 计算弧垂f=0.900 (m)2 最低温度温度-5℃风速0m/s 覆冰0mm温度Tm=-5 (℃) 温度Tn=80 (℃)Cm=7573.573 A=-3664.933 бm=1.437 (N/mm^2)水平拉力H=1000.642 (N) 计算弧垂f=0.886 (m)3 最大风速温度10℃风速35m/s 覆冰0mm温度Tm=10 (℃) 温度Tn=80 (℃)Cm=11166.936 A=-3684.920 бm=1.740 (N/mm^2)水平拉力H=1211.705 (N) 计算弧垂f=0.945 (m)4 最大荷载温度-5℃风速10m/s 覆冰0mm温度Tm=-5 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3664.933 бm=1.440 (N/mm^2)水平拉力H=1002.542 (N) 计算弧垂f=0.887 (m)5 施工安装温度40℃风速10m/s 覆冰0mm温度Tm=40 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3724.895 бm=1.428 (N/mm^2)水平拉力H=994.445 (N) 计算弧垂f=0.894 (m)6 施工安装温度35℃风速10m/s 覆冰0mm温度Tm=35 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3718.233 бm=1.430 (N/mm^2)水平拉力H=995.335 (N) 计算弧垂f=0.893 (m)7 施工安装温度30℃风速10m/s 覆冰0mm温度Tm=30 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3711.570 бm=1.431 (N/mm^2)水平拉力H=996.228 (N) 计算弧垂f=0.893 (m)8 施工安装温度25℃风速10m/s 覆冰0mm温度Tm=25 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3704.908 бm=1.432 (N/mm^2)水平拉力H=997.122 (N) 计算弧垂f=0.892 (m)9 施工安装温度20℃风速10m/s 覆冰0mm温度Tm=20 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3698.245 бm=1.433 (N/mm^2)水平拉力H=998.020 (N) 计算弧垂f=0.891 (m)10 施工安装温度15℃风速10m/s 覆冰0mm温度Tm=15 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3691.583 бm=1.435 (N/mm^2) 水平拉力H=998.919 (N) 计算弧垂f=0.890 (m)11 施工安装温度10℃风速10m/s 覆冰0mm温度Tm=10 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3684.920 бm=1.436 (N/mm^2)水平拉力H=999.821 (N) 计算弧垂f=0.889 (m)12 施工安装温度5℃风速10m/s 覆冰0mm温度Tm=5 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3678.258 бm=1.437 (N/mm^2)水平拉力H=1000.726 (N) 计算弧垂f=0.889 (m)13 施工安装温度0℃风速10m/s 覆冰0mm温度Tm=0 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3671.595 бm=1.439 (N/mm^2)水平拉力H=1001.633 (N) 计算弧垂f=0.888 (m)14 施工安装温度-5℃风速10m/s 覆冰0mm温度Tm=-5 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3664.933 бm=1.440 (N/mm^2)水平拉力H=1002.542 (N) 计算弧垂f=0.887 (m)15 施工安装温度-10℃风速10m/s 覆冰0mm温度Tm=-10 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3658.270 бm=1.441 (N/mm^2)水平拉力H=1003.454 (N) 计算弧垂f=0.886 (m)16 施工安装温度-15℃风速10m/s 覆冰0mm温度Tm=-15 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3651.608 бm=1.443 (N/mm^2)水平拉力H=1004.369 (N) 计算弧垂f=0.885 (m)17 施工安装温度-20℃风速10m/s 覆冰0mm温度Tm=-20 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3644.945 бm=1.444 (N/mm^2) 水平拉力H=1005.286 (N) 计算弧垂f=0.885 (m)18 施工安装温度-25℃风速10m/s 覆冰0mm温度Tm=-25 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3638.283 бm=1.445 (N/mm^2)水平拉力H=1006.205 (N) 计算弧垂f=0.884 (m)19 施工安装温度-30℃风速10m/s 覆冰0mm温度Tm=-30 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3631.620 бm=1.447 (N/mm^2)水平拉力H=1007.127 (N) 计算弧垂f=0.883 (m)20 施工安装温度-35℃风速10m/s 覆冰0mm温度Tm=-35 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3624.958 бm=1.448 (N/mm^2)水平拉力H=1008.052 (N) 计算弧垂f=0.882 (m)21 施工安装温度-40℃风速10m/s 覆冰0mm温度Tm=-40 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3618.295 бm=1.449 (N/mm^2)水平拉力H=1008.979 (N) 计算弧垂f=0.881 (m)22 三相上人温度0℃风速10m/s 覆冰0mm温度Tm=0 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3671.595 бm=1.439 (N/mm^2)水平拉力H=1001.633 (N) 计算弧垂f=0.888 (m)23 三相上人温度10℃风速10m/s 覆冰0mm温度Tm=10 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3684.920 бm=1.436 (N/mm^2)水平拉力H=999.821 (N) 计算弧垂f=0.889 (m)24 单相上人温度0℃风速10m/s 覆冰0mm温度Tm=0 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3671.595 бm=1.439 (N/mm^2)水平拉力H=1001.633 (N) 计算弧垂f=0.888 (m)25 单相上人温度10℃风速10m/s 覆冰0mm温度Tm=10 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3684.920 бm=1.436 (N/mm^2)水平拉力H=999.821 (N) 计算弧垂f=0.889 (m)六.较核弧垂:1 最高温度温度80℃风速0m/s 覆冰0mm计算弧垂0.900m = 允许弧垂0.900m 满足2 最低温度温度-5℃风速0m/s 覆冰0mm计算弧垂0.886m < 允许弧垂0.900m 满足3 最大风速温度10℃风速35m/s 覆冰0mm计算弧垂0.945m > 允许弧垂0.900m 不满足4 最大荷载温度-5℃风速10m/s 覆冰0mm计算弧垂0.887m < 允许弧垂0.900m 满足5 施工安装温度40℃风速10m/s 覆冰0mm计算弧垂0.894m < 允许弧垂0.900m 满足6 施工安装温度35℃风速10m/s 覆冰0mm计算弧垂0.893m < 允许弧垂0.900m 满足7 施工安装温度30℃风速10m/s 覆冰0mm计算弧垂0.893m < 允许弧垂0.900m 满足8 施工安装温度25℃风速10m/s 覆冰0mm计算弧垂0.892m < 允许弧垂0.900m 满足9 施工安装温度20℃风速10m/s 覆冰0mm计算弧垂0.891m < 允许弧垂0.900m 满足10 施工安装温度15℃风速10m/s 覆冰0mm计算弧垂0.890m < 允许弧垂0.900m 满足11 施工安装温度10℃风速10m/s 覆冰0mm计算弧垂0.889m < 允许弧垂0.900m 满足12 施工安装温度5℃风速10m/s 覆冰0mm计算弧垂0.889m < 允许弧垂0.900m 满足13 施工安装温度0℃风速10m/s 覆冰0mm计算弧垂0.888m < 允许弧垂0.900m 满足14 施工安装温度-5℃风速10m/s 覆冰0mm计算弧垂0.887m < 允许弧垂0.900m 满足15 施工安装温度-10℃风速10m/s 覆冰0mm计算弧垂0.886m < 允许弧垂0.900m 满足16 施工安装温度-15℃风速10m/s 覆冰0mm计算弧垂0.885m < 允许弧垂0.900m 满足17 施工安装温度-20℃风速10m/s 覆冰0mm计算弧垂0.885m < 允许弧垂0.900m 满足18 施工安装温度-25℃风速10m/s 覆冰0mm计算弧垂0.884m < 允许弧垂0.900m 满足19 施工安装温度-30℃风速10m/s 覆冰0mm计算弧垂0.883m < 允许弧垂0.900m 满足20 施工安装温度-35℃风速10m/s 覆冰0mm计算弧垂0.882m < 允许弧垂0.900m 满足21 施工安装温度-40℃风速10m/s 覆冰0mm计算弧垂0.881m < 允许弧垂0.900m 满足22 三相上人温度0℃风速10m/s 覆冰0mm计算弧垂0.888m < 允许弧垂0.900m 满足23 三相上人温度10℃风速10m/s 覆冰0mm计算弧垂0.889m < 允许弧垂0.900m 满足24 单相上人温度0℃风速10m/s 覆冰0mm计算弧垂0.888m < 允许弧垂0.900m 满足25 单相上人温度10℃风速10m/s 覆冰0mm计算弧垂0.889m < 允许弧垂0.900m 满足七.土建资料说明:本软件只计算一档导线,架构在最大风速时的侧向风压如下：分别给出当前档导线对左右架构的侧向风压：左侧架构侧向风压PfA=左侧绝缘子风压+(导线风压+引下线风压+跳线风压)/2 =8.085+(21.788+0.000+15.766)/2=26.862 kgf右侧架构侧向风压PfB=右侧绝缘子风压+(导线风压+引下线风压+跳线风压)/2 =8.085+(21.788+0.000+15.766)/2=26.862 kgf架构在最大荷载时的侧向风压如下：分别给出当前档导线对左右架构的侧向风压左侧架构侧向风压PfA=左侧绝缘子风压+(导线风压+引下线风压+跳线风压)/2 =0.660+(1.779+0.000+1.287)/2=2.193 kgf右侧架构侧向风压PfB=右侧绝缘子风压+(导线风压+引下线风压+跳线风压)/2 =0.660+(1.779+0.000+1.287)/2=2.193 kgf三相上人横梁增加荷重=200+检修荷重x(档距-上人位置)/档距=200 + 100.000x(10.150-0.000)/10.150=300.000 kgf单相上人横梁增加荷重=200+检修荷重x(档距-上人位置)/档距=200 + 150.000x(10.150-0.000)/10.150=350.000 kgf状态水平拉力单位垂直荷载侧向风压单位H RA RB pfA PfB最大荷载 102.300 kgf 81.437 67.058 2.193 2.193 kgf最大风速 123.643 kgf 94.463 74.551 26.862 26.862 kgf最低温度 102.106 kgf 81.318 66.991 kgf施工安装 101.474 kgf 81.437 67.058 kgf三相上人 102.207 kgf 81.437 67.058 kgf单相上人 102.207 kgf 81.437 67.058 kgf（本资料素材和资料部分来自网络，仅供参考。
架空输电线路导线覆冰厚度计算摘要：随着我的锅电力企业的不断发展，输电线路安全问题日益突出。
对无冰状态下导线的各个参量以及最大弧垂和悬挂点倾角的进行计算，得出在覆冰条件下垂直线路的竖向垂直比载，分析悬挂点导线施加到杆塔上的张力，得出导线覆冰的截面积，进而得出作用于杆塔的导线垂直荷载和杆塔所承受的导线覆冰冰重以及导线覆冰标准冰厚。
该算法所需测量数据少，可为输电线路覆冰分析提供数据。
关键词：架空线路；杆塔；导线覆冰引言架空输电线路从低压到高压，乃至现在的超高压、特高压，经历了一个不断升压的过程。
在电网电压等级不断升高的过程中，电网频繁受到了恶劣天气影响，发生大大小小的无数次电网事故，严重影响了电网安全运行。
2008年的冰灾事故导致大面积停电和部分电网解列，使得湘赣、云贵、江浙等地电网出现不同程度的冰闪跳闸和断线倒塔。
这些事故往往都伴随着恶劣的天气、困难的交通，加之停电导致通信中断，抢修难度大，严重时甚至会造成区域电网崩溃、长时间停电，不仅给人们的生活带来极大不便，而且给电网的建设、维护带来极大的经济损失。
鉴于此，本文对导线覆冰的力学模型进行论述分析，并结合分析出的覆冰数据和在线监测系统所测数据对湖南地区已运行线路的抗冰、防护进行研究分析，从而为湖南电网的抗冰工作提供参考。
1覆冰在线监测装置技术比较1.1图像等效判别法在杆塔上安装视频装置，拍摄导线上的覆冰形状，利用GPRSCDMA或自建无线数据接力传输系统等方式将图片传输到后台，利用导线固有的几何尺寸，采用微积分的方法计算覆冰面积，再换算到等效覆冰厚度。
这种方法简单易行，但不能真实反映导线等值覆冰状况，例如：导线不同部位覆冰的不均匀性，冰的密度（0.9g/cm3）换算等。
1.2称重法将拉力传感器替换球头挂环，直接测量在一个垂直档距内导线的质量，利用风速、风向和倾角传感器，计算出风阻系数和绝缘子串的倾斜分量，采用排除法，最终得出覆冰质量，再用0.9g/cm3的密度换算为等值覆冰厚度。

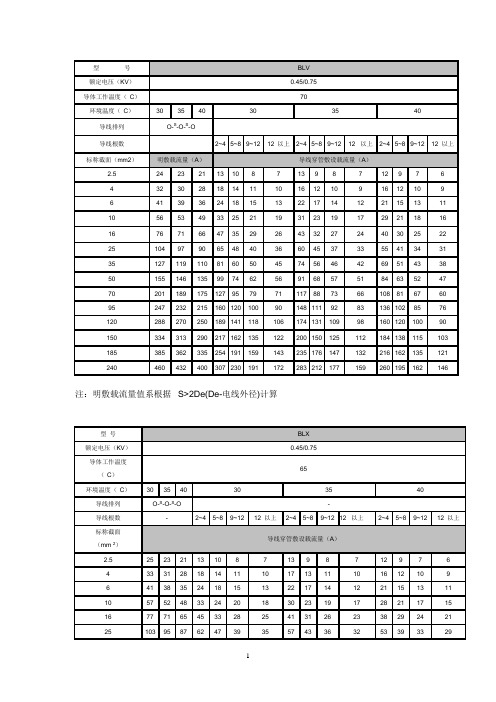

注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据 S>2De(De-电线外径)计算注 1.本电线的聚氯乙烯绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求电线接头用焊接或绞接后表面锡la处理。
电线实际允许工作温度还取决于电线与电线及电器接头的允许温度，当接头允许温度为95℃时，表中数据应乘以0.92，85℃时应乘以0.84。
2.BLV-105型铝芯耐热线的载流量可按表中的数据乘以0.78。
3.本表中载流量数据系编者经计算得出，仅供参考。
注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据S>2De(De-电线外径)计算聚氯乙烯绝缘电线穿塑料管敷设的载流量（θn=70℃）橡皮绝缘电线穿钢管敷设的载流量（θn=65℃）注：1.目前BXF型铜芯只生产≤95mm2规格。
2.表中代号G为焊接钢管（又称“低压流体输送用焊接钢管”），管径指内径（GB3092-82《低压流体输送焊接钢管》），DG为电线管，管径指外径（GB3640-83《普通碳素钢电线套管》）。
3.括号中管径为51mm的电线管不推荐使用，因为管壁太薄，弯曲时容易破裂。
4.表中管径适用于：直管≤30m：一个弯≤20m：二个弯≤15m：三个弯≤8m，超长应设拉线盒：或将管径放大一级。
橡皮绝缘电线穿塑料管敷设的载流量（θn=65℃）注 1、目前BXF型铜芯只生产≤95mm2规格。
2、硬塑料管规格为轻型管，管径指内径，鸿雁电器公司生产无增塑料刚性PVC管，亦相当于重型管并符合IEC614标准，穿管标准见第十章。
3、表中管径适用于：直管≤30m；一个弯≤20m；二个弯≤15m；三个弯≤8m；超长应设拉线盒或增大一级管径。
橡皮绝缘电线明敷的载流量（θn=65℃）单位：A注目前BLXF型铝芯只生产2.5—185mm2规格，BXF型铜芯只生产小于95mm2规格。
绝缘导线载流量计算表但是，一般情况下,家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5.所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0。
5/220×0。
8=17（A）也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A 的.估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四，八七六折满载流.说明：（1)本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数"来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5（A)。
从4mm'及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”,说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5（A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量，可按25mm2铝线计算。
覆冰模型的建立根据所监测数据，建立导线覆冰状态分析模型、覆冰生长机理初步分析模型，并结合收集到的气象数据等信息，给出导线覆冰厚度、覆冰增长预测以及杆塔强度校验等，及时给出冰害发生的趋势和预报警信息。
1）.导线的垂直荷载的计算.A.分工况计算杆塔的垂直档距,B.取出导线的单位重量,再根据公式计算要求工况下的垂直荷载G=g* Lv+Gj+Gfg------为导线的自荷载（无冰时取g1,计算覆冰时取g3）Lv------为垂直档距Gj――为绝缘子串的重量（计算覆冰时，在加上覆冰的重量）Gf-----其他附件的重量（计算覆冰时，在加上覆冰的重量）g1=9.8*mg2=9.8*0.9*π*δ*(δ+d)/1000g3=g1+g2δ------覆冰厚度d--------导线直径m-----导线每米的质量。
Kg/m2）. 导线的风压荷载计算P= g*Lh*sin (β/2)* sin (β/2)+ Pjg--------为导线的风压荷载（无冰时取g4，计算覆冰时取g5）Lh-------为水平档距，（m）β-------为风向与线路方向夹角。
Pj -------为绝缘子串的风压。
g4=0.6128*v*v*d*a*usc/1000g5=0.6128*v*v*(d+2*δ)*a*usc/1000Pj =9.8(n+1)Aj*V*V/163）导线的综合荷载的理论计算. T h=（P*P+G*G）½P―――导线的风压荷载（前面已计算）G―――导线的垂直荷载（前面已计算）4）覆冰厚度的演算,通过覆冰验算的方法计算.A.先判断气象条件是否满足覆冰条件；B.先假定覆冰厚度δ为0.1 mm,在计算覆冰时的导线的风压荷载，导线的垂直荷载，然后计算合力T h。
C.将计算出的综合荷载,与采集的综合荷载进行比较,D.循环计算, 每次.覆冰厚度加0.1,直到两个力相等或相差在误差范围内；E.此时的δ值即为最终演算的覆冰厚度值。
