3民用建筑、_高层建筑施工测量

建筑工程测量建筑工程测量概述1.基本任务：建筑物轴线，标高的现场放样点位。

2.建筑工程测量的主要特点精度要求高施工现场干扰大，（通视、交差作业、点位保存）测量基本工作一、测设工作的概念1.定义：测设、又称为放样，是测绘的逆过程，根据待建建筑物，构建物各特征点与控制点之间的距离、角度、高程等测设数据，以控制点为根据，将各特征点在实地桩定出来。

2.测设基本工作2.测设三个基本量：水平距离 D水平角 β高差 h3.测设方法分类一般方法“直接法” 精确方法“归化法”归化法定义 为提高精度，先用直接法放样一个点，作为过渡点，接着测量过渡点与已知点之间的关系(边长、角度、高差等），把测量值与设计值比较的差数，最后从过渡点出发，修正这一差数，把点归化到更精确的位置上去，这种比较精确的放样方法叫做归化法。

(归化法就是先放样，然后不搬动仪器和棱镜，用测量的方法再刚才放样的这个点，把放样的跟测量的比较得差数，然后再把这差数修正）二、水平距离测设（一）直接法 从起点A直接用钢尺或测距仪在给定方向上，丈量待放样的水平距离，得点B。

（二）归化法 用直接法测设出B点 精密丈量其距离 根据差值实地改正。

三、水平角的测设（一）正倒镜分中法 较精确的直接法利用盘左、盘右分中。

（盘左为正镜，盘右为倒镜）测设方法：先在B点架仪，A点立棱镜，用盘左的方法照准，使水平度盘读数为零，再按顺时针方向旋转至要测设的角度。

再用盘右的方法B点架仪，A点立棱镜，使水平度盘读数为零，再按顺时针方向旋转至要测设的角度。

然后分中。

（二）归化法用直接法放样出角值 实测角值和距离 计算归化值 距离修正。

δ＝Dtan(β′-β)例：已知OP′=100.00米，设计值β=40°，设侧得β′=39°59′20″。

计算修正值PP′.解：Δβ=β′-β=-40″PP′=100tan0°00′40″ =0.0194m ≈19mm答：点位修正值为19mm（向外）。

施工测量的基本方法及在民用建筑中应用阐述【摘要】测量是一项具有历史意义的科学技术，也是一门实用性较强的学科。

在人们的对事物开始有了新的认识的时候，测量就在不知不觉中产生。

由于社会的不断发展，人们也逐步的发现了测量在我们的日常生活中有着重要的地位。

由于可以的不断进步，人们开始从靠经验测量演变成靠工具测量，再发展为靠高精密仪器测量。

如今由于社会的发展需要，在许多工程中都需要人们去测量，因此本文就简要的介绍了施工测量的基本方法，来对测量在民用建筑中的应用情况进行讨论。

【关键词】建筑工程；施工测量；民用建筑随着社会经济建设的不断发展，各种建筑也随之出现在人们的生活中。

工程测量作为工程测量中最基础的一项技术，也被广泛地运用在各个建筑行业中。

在建筑中测量的范围很广，主要包括了地质勘查，施工管理、施工指导等。

由于科技的不断发展，人们在进行工程测量的时候就更加的详细了，而且由于测量技术的更新与完善、计算机技术的不断发展，近几年来我国的社会经济建设等到了空前的发展，目前虽然我们在工程方面有所成就，建筑工程的规模也在不断扩大，但是我们依然要注重工程施工前的工程测量，这是整个工程的基础，如果我们连基础都没有做好，那怎么来提高社会经济的发展。

1.施工测量的内容与目的1.1内容施工测量是每个工程施工前都要做好的一个环节，这不但可以保证一个工程的质量，还可以提高工程的施工效率，避免人们在工程施工时遇到各种突发性问题，来影响工程的顺利进行，这也才能更好的保障工程施工时的施工人员的安全。

在目前，工程在进行现场勘验时，无论是施工场地的完整度，还是施工建筑的地基定位，都不能离开测量进行，而且现在有许多高层建筑和超高层建筑，在工程竣工后还要对其进行仔细的测量，来保障工程的安全性和实用性。

1.2测量的目的施工测量主要是在运用各种先进的测量仪器的条件下，以工程师自身的理论知识和工作经验为基础，来对工程进行准确、科学、合理的测量，并且得到相对精确的工程数据，以便工程施工的需要。

多层高层钢结构施工测量多层、高层钢结构是现代工业和民用建筑中常见的结构形式，具有承重能力强、抗震性好、施工周期短等优势。

在多层、高层钢结构的施工过程中，测量是非常重要的一环。

准确的测量结果可以保证结构的精确性和安全性，提高施工效率，降低工程质量问题的发生概率。

1.基础测量：多层、高层钢结构建筑的基础是整个结构的基础，基础测量的准确性直接关系到整个建筑的安全性和稳定性。

基础测量主要包括基坑开挖前的地面测量，基础的竖向和水平面测量等。

2.立柱测量：立柱是多层、高层钢结构的主要承重部件，其准确的安装位置和竖直度对整个结构的稳定性和安全性至关重要。

立柱测量的内容包括立柱的中心线位置测量、竖直度测量等。

3.梁、檩测量：梁和檩是连接多个立柱的水平承载构件，梁檩间的准确位置和水平度对结构的稳定性和均匀性有重要影响。

梁、檩测量的内容包括梁、檩的位置测量、尺寸测量等。

4.波纹板和楼层板测量：波纹板和楼层板是多层、高层钢结构的铺设层，其水平度和尺寸的准确性对整个楼层的平整度和使用性能有重要影响。

波纹板和楼层板测量的内容包括波纹板间距测量、水平度测量等。

5.框架测量：多层、高层钢结构的框架承载着整个结构的荷载，框架的准确性和稳定性关系到整个结构的安全性。

框架测量的内容包括框架的位置测量、尺寸测量、竖直度测量等。

钢结构施工测量的方法主要有传统的测量仪器和现代的全站仪、激光扫描仪等先进测量技术。

传统的测量仪器包括水平仪、经纬仪、划线尺等，可以满足日常常规测量的需求。

全站仪和激光扫描仪具有高精度、高效率、非接触测量等优点，可以快速准确地完成复杂的测量任务。

综上所述，多层、高层钢结构施工测量是保证结构的精确性和安全性的重要环节。

准确的测量结果可以提高施工效率，降低工程质量问题的发生概率，对于实现高质量、高效率的钢结构施工具有重要意义。

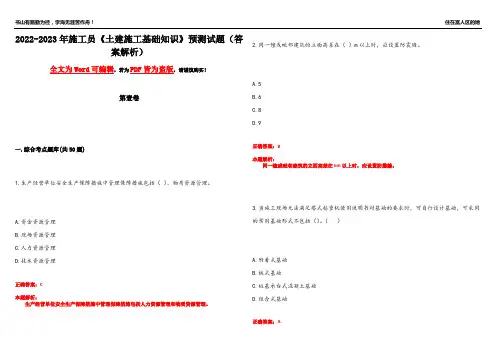

2022-2023年施工员《土建施工基础知识》预测试题（答案解析）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.综合考点题库(共50题)1.生产经营单位安全生产保障措施中管理保障措施包括（）、物质资源管理。

A.资金资源管理B.现场资源管理C.人力资源管理D.技术资源管理正确答案：C本题解析：生产经营单位安全生产保障措施中管理保障措施包括人力资源管理和物质资源管理。

2.同一幢或毗邻建筑的立面高差在（）m以上时，应设置防震缝。

A.5B.6C.8D.9正确答案：B本题解析：同一幢或毗邻建筑的立面高差在6m以上时，应设置防震缝。

3.当施工现场无法满足塔式起重机使用说明书对基础的要求时，可自行设计基础，可采用的常用基础形式不包括（）。

（）A.附着式基础B.板式基础C.桩基承台式混凝土基础D.组合式基础正确答案：A本题解析：暂无解析4.未经许可，擅自从事移动式压力容器或者气瓶充装活动的，有特种设备安全监督管理部门予以取缔，没收违法充装的气瓶，处（）罚款。

（）A.5万元以上10万元以B.10万元以上50万元以下C.10万元以下30万元以上D.30万元以上正确答案：B本题解析：暂无解析5.影响砌体抗压承载力的因素（）。

A.砌体抗压强度B.砌体环境C.偏心距D.高厚比E.砂浆强度等级正确答案：A、C、D、E本题解析：影响砌体抗压承载力的因素如下：砌体抗压强度、偏心距、高厚比、砂浆强度等级。

6.某圆形截面的直径为D，则其抗弯截面模量为（）。

A.πD?/64B.πD3/64C.πD?/32D.πD3/32正确答案：D本题解析：圆形截面的直径为D，则其抗弯截面模量为πD3/327.顶管法顶进长度超过____应有预防缺氧、窒息的措施。

（）A.50mB.30mC.20mD.40m正确答案：A本题解析：暂无解析8.桩基工程材料质量控制中，粗骨料含泥量不应大于A.3%B.2%C.5%D.4%正确答案：B本题解析：材料质量控制：粗骨料应采用质地坚硬的卵石、碎石，粒径应用15-25mm，卵石不宜大于50mm，碎石不宜大于40mm，含泥量不大于2%。

《测量学B》（48学时）教学大纲英文名称：Surveying(B)学分：3学分学时：48学时理论学时：36学时实验学时：12学时先修课程：高等数学、线形代数、概率论适用专业：地理信息系统专业、工民建、环规、工程管理教学目的：测量学是非测绘专业的基础课程。

它的任务是学习测量基本理论和基本技能，并进行测量基本功训练，以便为今后学习相关专业课程打下良好的基础，为工程建设培养合格人才。

教学要求：1、掌握本课程的基本内容；2、掌握常规和当代精密测量仪器、工具的使用方法（全站仪为主）；3、掌握图根控制网建立方法和地形图的识读和应用；4、了解土木建筑工程施工测量的基本方法。

教学内容：第一章绪论（2学时）1．测量学的任务及其作用2．测量坐标系和高程系统的概念3．测图的原理与测量工作原则基本要求：了解测量学的任务、水准面的定义、地物和地貌的概念、高斯投影的概念，了解坐标系、高程系统和直线定向的概念，理解测量工作的基本原则。

重点：准确理解测量工作的实质（地面点位的确定）难点：高斯投影、直线定向第二章水准测量（4学时）1.水准测量原理2.DS3水准仪的构造及使用3.普通水准测量及其成果整理4.水准仪的检校5.自动安平水准仪简介基本要求：掌握水准测量的原理，学会水准仪的使用重点：水准测量原理及其成果整理难点：水准仪的检校第三章角度测量与距离测量（10学时）1. 角度测量原理2. J6光学经纬仪的构造及其使用3. 水平角观测方法（测回法）4. 竖直角观测方法（中丝法）5. 经纬仪的检验与校正简介6.距离测量方法（钢尺精密量距、光电测距）7.全站仪的构造、功能及其使用基本要求：了解角度测量的概念，掌握水平角和竖直角观测方法，初步了解全站仪的使用及功能重点：经纬仪的安置，水平角和竖直角观测方法难点：全站仪的使用第四章测量误差基本知识（2学时）1. 观测误差2. 偶然误差的特性3. 评定精度的指标4. 误差传播定律5. 算术平均值及其中误差基本要求：了解测量误差的基本知识，能应用误差传播定律，掌握同精度观测值的中误差和算术平均值中误差计算重点：误差传播定律及其运用难点：非线性函数误差传播定律及应用第五章控制测量（6学时）8.控制测量概述9.坐标正算与坐标反算（坐标方位角推算）10.导线测量的外业工作11.导线测量内业计算12.三、四等水准测量13.三角高程测量14.GPS定位技术简介基本要求：掌握导线测量的基本方法和导线坐标计算，了解三、四等水准测量和三角高程测量。

工程监理工作中的测量监理内容论文导读：工程质量是工程建设的核心。

而施工测量是由设计转为实物的第一道工程建设工序，其精度（质量）的高低，直接决定工程产品的综合质量，是施工过程中的一项基础工作，在工程建设施工监理过程中，必须有测量专业监理工程师从事施工测量的控制工作，比便有效地控制建设项目满足设计、规范与合同规定的各项要求。

根据工程项目建设过程，工程施工测量监理的工作内容可划分为施工前、施工中、竣工后和其他工程测量监理4种情况。

关键词：工程监理，测量检测，质量控制1. 施工前的测量监理（1）复核业主提供的工程施工测量资料的成果，查实点位、标墩及标志，落实控制点保护措施。

（2）对照承包人投标书承诺的测量工具，审核承包人用于工程测量的测量仪器和设备的完好性、可靠性、精确度及法定计量单位的鉴定证书，审查测量人员的组成和资格，并予以认可。

（3）会同业主有关部门一起向承包人书面提供施工控制网的控制测量成果，并现场交验。

从交验之日起，督促承包人在规定时间内完成施工控制网的复测及点位保护工作。

施工控制网全部由承包人负全权责任，如发现问题，应要求及时报告测量监理工程师，并向业主及设计单位汇报，以便采取措施予以解决。

（4）复核业主提供的施工设计图纸上有关测量数据，并准备好单位工程、分部工程及分项工程的测量放样数据。

（5）审核和认可承包人有关测量放样方案、方法及放样数据的申请。

（6）根据不同的工程特点，编制测量监理细则，设立测量质量见证点。

（7）完善、优化施工组织设计的测量控制方案。

2. 施工过程中的测量监理（1）复核施工测量控制网。

对于工业和民用建筑工程，现施工现场多采用基线、方格网作施工测量控制网，因此在复测或校核时应重点检查起始方向，抽测部分建筑方格网；对于水运和道路工程，设计单位提供的基准桩位，只是提供现场的主要控制点和基准标高，并不能保证现场测量放样的需要，其中有些桩点在施工中会被破坏。

因此在开工前应要求承包人加密控制点，建立施工控制网，以保证建筑物各部位都能准确定位。

民用建筑施工过程中的测量工作测量可以分为测定与测设两个部分：测定是指得到一系列的测量数据例如测量某地的标高等；测设是指将设计图纸的数据在实地上标定出来，例如工程定位等。

建筑工程测量是指建筑工程在勘测、设计、施工、竣工验收和运营管理过程中的测量工作。

（今天主要说施工过程中的测量）一、前期测量工作测量仪器的检定与检校、建立施工控制网、布设水准点、绘制高程方格网、学习与校核设计图纸、制定测量方案等1、测量仪器进场之前必须进行校准，有校准证书，校准检定合格。

2、施工控制网是建筑工程施工测量的依据。

在我们这个幸福花园工程的施工控制网由甲方建立，在我们JK区有三个控制点，甲方提供坐标。

我们再根据这三控制点建立每栋建筑的控制点。

在这个过程中我们要注意几点：①控制点的坐标、高程我们要搞清楚分别是什么坐标系、什么高程系统。

（北京54坐标系、黄海高程系统）②控制点之间必须通视，控制点须埋设稳固，利于长期保存。

③对于甲方提供的坐标、高程应进行检查、校正。

3、高程控制：建筑现场一般按四等水准测量布设水准点。

应按闭合路线或附和路线进行布设。

4、高程方格网：在拟建场地内绘制方格网，方格网一般采用10m*10m20m*20m5、熟悉图纸，明确建筑物定位依据及定位条件、建筑物各部位设计标高等。

检查图纸中是否有测量数据不符，定位条件不明确等问题。

有时根据需要还要对总平面图中的建筑红线或红线桩进行校核。

6、测量放线方案是全面指导测量放线工作的依据，在工程开工前就应进行编制并由施工方审批，再报监理单位审批。

测量放线方案主要包括工程概况、施工测量要求（规范）、测量起始依据、控制网测设、建筑物定位于基础测量、正负零以上施工测量、验线工作、室内外装饰与安装测量、施工测量工作的组织与管理等。

二、建筑物定位与基础施工测量工作测量前应先熟悉建筑总平面图、建筑平面图、基础平面图及基础详图、立面图剖面图建筑总平面图给出了建筑场地上所有建筑物和道路的平面位臵及其主要的坐标，标明了相邻建筑物之间的尺寸关系。

《建筑工程测量》课程教学大纲适用专业：三年制高职建筑类专业总学时：841．课程的性质、任务和基本要求《建筑工程测量》是建筑工程技术专业的一门主要专业技术课，通过授课、作业、课程实验及综合实训等各个教学环节，使学生能掌握《建筑工程测量》的基本理论、基本知识和测量方法，熟悉测量仪器的使用，并通过测量基本技能的训练，具有承担建筑工程施工测量工作的能力。

2．教学内容2．1绪论2．1．1教学目的及要求使学生了解本课程的任务；熟悉地面点位的确定方法，即平面位置、高程位置的确定方法；熟悉测量工作的原则和程序；重点掌握大地水准面、铅锤线的概念、测量的三项工作基本。

2．1．1．1建筑工程测量的任务与作用2．1．1．2地面点位的确定2．1．1．3测量工作的原则和程序2．2水准测量2．2．1教学目的及要求使学生掌握水准测量原理；了解水准仪的构造；掌握水准仪使用；掌握水准测量方法；掌握水准测量成果计算；掌握水准测量成果计算；了解徽倾式水准仪的检验与校正以及自动安平水准仪、精密水准仪。

2．2．1．1水准测量原理2．2．1．2水准仪及其使用2．2．1．3水准测量方法2．2．1．4水准测量成果计算2．2．1．5微倾式水准仪的检验与校正2．2．1．6自动安平水准仪、精密水准仪简介2．3角度测量2．3．1教学目的及要求使学生掌握水平角的测量原理；熟悉经纬仪的构造；掌握经纬仪的使用；掌握水平角测量方法；；熟悉竖直角测量方法；熟悉角度测量数据处理；了解经纬级光学经纬仪、电子经纬仪。

仪的检验与校正；了解J22．3．1．1水平角的测量原理级光学经纬仪2．3．1．2J62．3．1．3水平角测量2．3．1．4竖直角测量2．3．1．5经纬仪的检验与校正2．3．1．6J级光学经纬仪、电子经纬仪简介22．4距离测量与直线定向2．4．1教学目的及要求使学生掌握钢尺量距的方法；了解普通视距测量的原理及方法；掌握直线定向；了解罗盘仪的使用及光电测距仪。

高层建筑施工测量高层建筑是指超过一定高度和层数的多层建筑。

在英国，把超过24.3m的建筑物视为高层建筑；在日本，则是将31m或8层及以上的建筑物视为高层建筑；在美国，凡是高于24.6m 或7层以上的建筑物称为高层建筑；而在中国自2005年起规定超过10层的住宅建筑和超过24m高的其他民用建筑为高层建筑。

鉴于高层建筑层数较多，高度较高，施工场地狭窄，且多采用框架结构、滑模施工工艺和先进施工机械，故在施工过程中，对于垂直度、水平度偏差及轴线尺寸偏差都必须严格控制。

高层建筑物轴线的投测高层建筑物施工测量中的主要问题是控制竖向偏差，也就是各层轴线如何精确地向上引测的问题。

《钢筋混凝土高层建筑结构设计与施工规定》中指出：竖向误差在本层内不得超过5mm，全高不超过楼高的1/1000，累积偏差不得超过20mm。

为了保证轴线投测的精度，高层建筑物轴线的竖向投测主要有外控法和内控法两种，下面分别介绍这两种方法。

1．外控法外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”。

具体操作方法如下：（1）在建筑物底部投测中心轴线位置高层建筑的基础工程完工后，将经纬仪安置如图3.19所示在轴线控制桩A1、A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图3.19中的a1、a1′、b1和b1′，以供下一步施工与向上投测之用。

图3.19 经纬仪投测中心轴线（2）向上投测中心线随着建筑物不断升高，要逐层将轴线向上传递，将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图3.19中的a2、a2′、b2和b2′。

（3）增设轴线引桩当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。
