01高层建筑施工测量

高层建筑施工测量方案流程高层建筑施工测量方案流程对于高层及超高层建筑的划分，建筑设计规范、建筑抗震设计规范、建筑防火设计规范没有一个统一规定，一般认为建筑总高度超过24m为高层建筑，建筑总高度超过60m为超高层建筑。

那么，下面是由店铺为大家提供高层建筑施工测量方案流程，欢迎大家参考学习。

编制依据(一) 《工程测量规范》(GB 50026—93);(二) 《建筑工程施工测量规程》(DBJ 01-21-95);(三) 《建筑安装工程资料管理规程》(DBJ 01-51-2003);(四) 《建设工程监理规程》(DBJ 01-41-2002);(五) 《国家一、二等水准测量规范》 GB 12897—91;(六) 设计图纸。

根据以上规范、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。

测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等;1.检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映，以便及时纠正。

2.对所有进场的仪器设备及人员进行初步调配;3.复印预定人员的上岗证书，由总工程师组织进行技术交底。

4.根据图纸条件及工程内部结构特征确定轴线控制网形式。

场区平面控制网的测设(一)场区平面控制网布设原则及要求1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。

2. 轴线控制网的布设根据总平面图、基础结构平面图等进行布设。

3. 控制点应选在通视条件良好、安全、易保护的地点。

4. 控制桩位必须用混凝土保护，需要时用钢管进行围护，涂上红油漆作好警示标识;(二)平面控制网的布设测量人员接到业主提供的北京市测绘设计研究院的场区控制点测量成果后，使用2″级拓普康电子全站仪对控制点进行校测，复测结果证明基准控制点符合相关规范要求后方可使用。

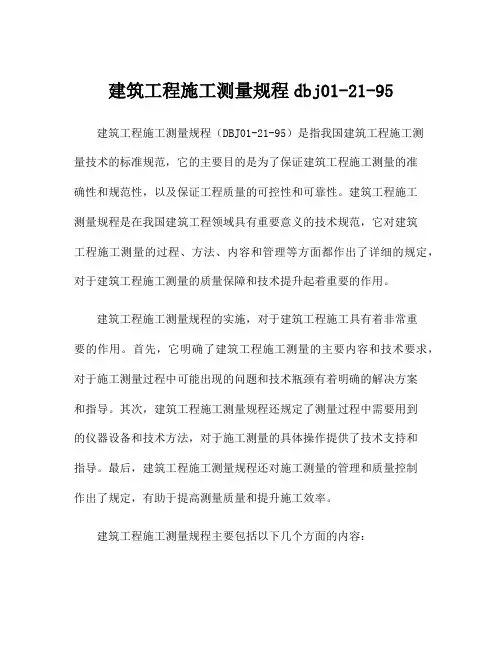

建筑工程施工测量规程dbj01-21-95建筑工程施工测量规程（DBJ01-21-95）是指我国建筑工程施工测量技术的标准规范，它的主要目的是为了保证建筑工程施工测量的准确性和规范性，以及保证工程质量的可控性和可靠性。

建筑工程施工测量规程是在我国建筑工程领域具有重要意义的技术规范，它对建筑工程施工测量的过程、方法、内容和管理等方面都作出了详细的规定，对于建筑工程施工测量的质量保障和技术提升起着重要的作用。

建筑工程施工测量规程的实施，对于建筑工程施工具有着非常重要的作用。

首先，它明确了建筑工程施工测量的主要内容和技术要求，对于施工测量过程中可能出现的问题和技术瓶颈有着明确的解决方案和指导。

其次，建筑工程施工测量规程还规定了测量过程中需要用到的仪器设备和技术方法，对于施工测量的具体操作提供了技术支持和指导。

最后，建筑工程施工测量规程还对施工测量的管理和质量控制作出了规定，有助于提高测量质量和提升施工效率。

建筑工程施工测量规程主要包括以下几个方面的内容：一、测量基准和坐标系的建立：建筑工程施工测量规程规定了建立测量基准和坐标系的程序和方法，包括测量标高的确定、控制点的设置、坐标系的建立和标定等内容，确保测量的准确性和可靠性。

二、测量数据处理：建筑工程施工测量规程规定了测量数据处理的方法和要求，包括数据采集、数据处理和数据分析等内容，确保测量结果的准确性和可信度。

三、测量设备和仪器的选择和使用：建筑工程施工测量规程规定了测量设备和仪器的选择和使用方法，包括测距仪、自动水平仪、全站仪、GPS等设备的选择和使用要求，确保测量的准确性和高效性。

四、测量技术方法和程序：建筑工程施工测量规程规定了测量技术和方法的选择和应用，包括测量程序、点位布设、测量方法和误差控制等内容，确保测量的准确性和规范性。

五、测量管理和质量控制：建筑工程施工测量规程还规定了测量管理和质量控制的要求，包括施工测量组织机构、责任与权利、资料管理和质量审核等内容，确保施工测量的质量和效率。

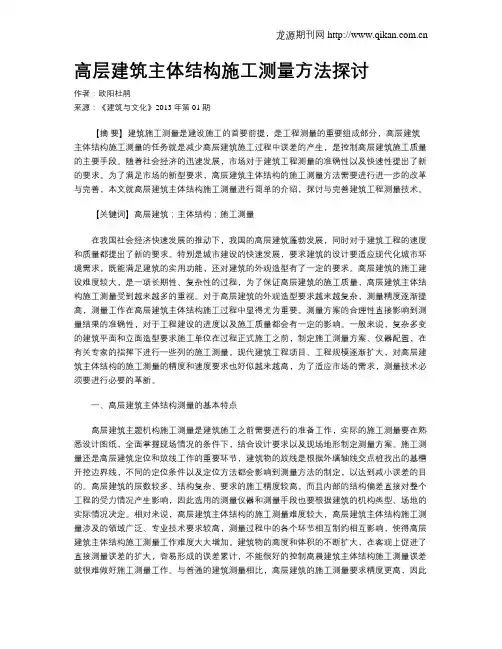

高层建筑主体结构施工测量方法探讨作者：欧阳杜鹃来源：《建筑与文化》2013年第01期【摘要】建筑施工测量是建设施工的首要前提，是工程测量的重要组成部分，高层建筑主体结构施工测量的任务就是减少高层建筑施工过程中误差的产生，是控制高层建筑施工质量的主要手段。

随着社会经济的迅速发展，市场对于建筑工程测量的准确性以及快速性提出了新的要求。

为了满足市场的新型要求，高层建筑主体结构的施工测量方法需要进行进一步的改革与完善，本文就高层建筑主体结构施工测量进行简单的介绍，探讨与完善建筑工程测量技术。

【关键词】高层建筑；主体结构；施工测量在我国社会经济快速发展的推动下，我国的高层建筑蓬勃发展，同时对于建筑工程的速度和质量都提出了新的要求。

特别是城市建设的快速发展，要求建筑的设计要适应现代化城市环境需求，既能满足建筑的实用功能，还对建筑的外观造型有了一定的要求。

高层建筑的施工建设难度较大，是一项长期性、复杂性的过程，为了保证高层建筑的施工质量，高层建筑主体结构施工测量受到越来越多的重视。

对于高层建筑的外观造型要求越来越复杂，测量精度逐渐提高，测量工作在高层建筑主体结构施工过程中显得尤为重要。

测量方案的合理性直接影响到测量结果的准确性，对于工程建设的进度以及施工质量都会有一定的影响。

一般来说，复杂多变的建筑平面和立面造型要求施工单位在过程正式施工之前，制定施工测量方案、仪器配置，在有关专家的指挥下进行一些列的施工测量。

现代建筑工程项目、工程规模逐渐扩大，对高层建筑主体结构的施工测量的精度和速度要求也好似越来越高，为了适应市场的需求，测量技术必须要进行必要的革新。

一、高层建筑主体结构测量的基本特点高层建筑主题机构施工测量是建筑施工之前需要进行的准备工作，实际的施工测量要在熟悉设计图纸，全面掌握现场情况的条件下，结合设计要求以及现场地形制定测量方案。

施工测量还是高层建筑定位和放线工作的重要环节，建筑物的放线是根据外墙轴线交点桩找出的基槽开挖边界线，不同的定位条件以及定位方法都会影响到测量方法的制定，以达到减小误差的目的。

测绘工作流程汇总测绘工作流程汇总大地测量与海洋测绘一、坐标转换：1收集、整理转换区域内重合点成果（三维坐标）2分析、选取用于计算坐标转换参数的重合点。

3确定坐标转换参数计算方法与坐标转换模型。

4转换前坐标形式的转换：采用四参数---同一投影带的高斯平面坐标；采用七参数---空间直角坐标。

5初步计算转换参数。

6分析转换残差，剔除粗差。

7重新计算参数并评估参数精度。

8转换二、似大地水准面计算流程1完成高程异常控制点GPS测量数据处理。

2完成高程异常控制点水准测量数据处理。

3计算高程异常。

4收集重力资料与数字高程模型资料，并按格网平均重力异常计算要求对数据经行整理。

5可采用地形均衡重力归算等方法完成重力点的重力归算与格网平均重力异常计算。

6根据不同情况选择适当的参考重力场模型，采用移去恢复技术，完成重力似大地水准面计算7采用融合技术消除或消弱高程异常控制点与对应的重力似大地水准面的不符值，完成与国家高程系统一致的似大地水准面计算。

三、水下地形测量基本实施过程1准备工作：包括资料收集、设备监测和调试、测线设计、多波束校准、动吃水的测定等。

2测量过程：包括水深测量、潮汐测量、声速测量等。

3数据处理：包括多波束数据处理、水深改正、质量控制、归位计算等。

4质量评估：利用主检比对等对水下地形测量成果进行质量评估。

5图形绘制：对测点平面坐标、水深进行转换，获得图形绘制要求的坐标系系统和垂直基准下的成果，用于水下地形图绘制；根据比例尺设计图幅、进行水下地形图绘制。

6成果提交：资料整理、汇编和提交。

四、海图制作----海图总体设计1海图图幅设计：根据制图区域范围，确定海图图幅规格、图幅数量和对海图的分幅，以及确定每一幅海图的标题、图号及图面配置。

图面配置一般包括标题内容和位置、各种图表、说明文字以及方位圈配置的位置等。

2确定海图的数学基础：主要包括海图比例尺、投影、坐标系统及深度、高程基准。

3构思海图内容及表示方法：包括海图内容的选择，确定地理要素的制图综合原则和指标、设计和选择表示方法，确定地名的采用原则四、海图制作----海图制作流程1编辑准备阶段：即海图总体设计；2数据输入阶段：将所使用的图形、数字、文字输入计算机的过程。

高层建筑施工测量技术重点、难点分析及解决方法建』筑』工f程科高层建筑施工测量技术重点,难点分析及解决方法李兴军王国围(1,鸡西市承工建筑有限公司,黑龙江鸡西1581002,黑龙江正业勘测设计有限公司,黑龙江哈尔滨150000)摘要:针对施工测量技术方面,重点分析了建筑物控制线,建筑物的竖向传递,建筑物的高程控制及沉降与垂直度的观测的施工方法.关键词:控制线;极坐标法;测设;竖向传递;高程控制建筑施工测量是施工的第一道工序,也是一道极为重要的T序.不仅要符合设计图纸本身的平面位置,尺寸,标高等,而且要符合城市规划的要求,目前我国高层建筑日益增多,这些高层建筑在施工中,其层数多,高度高,结构竖向的偏差将直接影响结构受力,因此如何精确地进行建筑轴线测量楼面定位放线及高程控制沉降与垂直度观测是极其重要的问题,对建筑物的平面定位一般采用精确度较高的全站仪或GPS定位仪,可以避免两点间距离因丈量尺本身和外界因素(如风等)而产生的误差.在竖向传递方面采用激光铅垂仪,经纬仪等,在高程控制和沉降观测方面常采用水准仪,在垂直度观测方面常采用经纬仪.1建筑物的定位放线1.1轴线的定位依据根据城市规化部门提供的用地红线点座标,总平面图建筑物外轴线交点的座标.1.2建立施工控制线高层建筑必须建立施工控制网.根据工程建筑特点,形状变化,遵循由总体到局部的原则,为了便于准确地定出建筑物各轴线的相交点,提高测量的精度和进度,根据施工顺序采用极坐标法对每单体方格控制,十字形主轴线的测设,作为定位放线的控制线.建立施工方格控制网必须从整个施工过程考虑.lI3控制线的施测¨¨Ncyx)现总平面0图设计没有给,出建筑物外轴,,,一,.线相交点坐标,故设法计算出建筑物十字主丝兰堡鏊垒塑轴线与用地红线坐标点的关系,这里没法详述该建筑物控制线的施测过程,现介绍极坐标法的施测方法: 用极坐标法测定一点的平面位置时,系在一个控制点上进行,但该点必须与另一控制点通视.根据测定点与控制点的坐标,计算出它们之间的夹角(极角p)与距离(极距s),按B与s之值即可将给定的点位定出.如上图:M,N为控制点,即已知M,N之坐标和MN边的坐标方位角aMN.现在要求根据控制点M测定P点.首先进行内业计算,按坐标反算方法,求出M到P的坐标方位角MP和距离s.计算公式如下:MP=tg一1(yP—yM/xP—xM)S=yP—yM/sinMP=xP—xM]cosMPB=MN—AMP在实地测定P点的步骤:全站仪安置于M点上,把坐标方位角aMp和距离s的数据输入全站仪计算器,以MN为起始边,测设极角B, 和MP方向上的距离s,即得所求点P.当不计控制点M的误差,用极坐标法测定P之点位中误差mp,可按下式进行计算:mp=,/(s2/P2)m2p+m2s式中:mB一测设p角度的中误差;s一控制点至测定点的距离;ms一测定距离s的中误差;2建筑物的竖向传递2.1在承台,地梁混凝土浇筑完成后,地轴线引测至承台混凝土面,按施工图放出有关截面的尺寸线.2.2基础柱混凝土浇捣完成拆模后,根据已有的控制点线,把轴线精确引测到柱的侧面上, 待4-0.00层垫层混凝土施工完成后,在垫层面上弹出各轴线的位置,然后把轴线向内移(一般内移为一整数).经复核无误后,弹出墨线,把相交点做好标记,作为以后放线竖向传递的基准点.2I3以后上面楼层在装模时,应在相应位置留150mmx150mm的传递孑L,以便在室内传递轴线.轴线的传递预留孑L位置见下图.;豫目n位i—鬲赢鬲磊=-2I4竖向传递方法采用激光铅垂仪法,在首层控制点上架设激光铅垂仪,调置仪器对中,整平后启动电源,使激光铅垂仪射出可见的红色光束,投射到上层预留孑L的接收靶上,查看红色斑点离靶心最小之点,此点即为第二层的一个控制点.其余控制点采用同样方法向上传递.然后把控制点与点之间连成直线,向外移动回原来内移的实际尺寸,即还原该轴线.3建筑物的高程控制3.1基坑开挖后,当基坑快要挖到设计标高时,应在基坑的四壁或者坑底边沿及中央打人小木桩,在木桩上引测同一高程的标高,以便根据标点拉线修整坑底和浇捣垫层混凝土.3.2在基础柱,墙钢筋接驳和安装完毕后,把水准点结合每栋建筑物基础的相应标高引测到竖向钢筋上,用红油漆标示,再根据施工图在墙,柱筋相应位置上标出承台面,地梁面等各施工面标高.3.3在拆除模板后,把水准点标高精确引测到柱侧面上并选择便于向上传递的位置作好标记,作为向上传递的控制点.3-4以后每施工一层,用钢尺沿结构边柱或电梯间等位置向上竖直丈量.至少要3处向上引测,以便于相互校核和适应分段施工的需要,引测步骤如下:3.4.1先用水准仪根据控制点或±0.00水平线,在各向上引测处准确地测出相同的起始标高线(一般多测4-1.00米标高线).3.4.2用钢尺沿垂直方向,向上量至施工标高线,作为向上引测的依据.沉降观测点大样图3.4I3将水准仪安置到施工层,校核由下面引测上来的各水平线,误差不得超过4-5mm,在各层抄平观测时,最少应后视两条水平线以作校核.4建筑物的沉降与垂直度观测4.1沉降观测4.1.1沉降观测点的布设和要求观测点的位置与数量,根据建筑物的形状和结构荷重等特点布设,具体布置根据设计要求.对观测点的要求如下:a.观测点本身应牢固稳定,确保点位安全,能长期保存;b.观测点的上部必须为突出的半球形状或有明显的突出之处,与柱身或墙身保持一定的距离.c.要保证在点上能垂直置尺和良好的通视条件.4.1.2沉降观测点的形式与埋设沉降观测点一般埋设在外墙面,高出散水面1米左右,具体做法屺上.4.1I3沉降观测的方法a.为了保证观测成果的正确性,沉降观测应要做到以下四定:固定人员观测和整理成果;固定使用水准仪及水准尺;使用固定的水准点;按规定的日期,方法及路线进行观测.b.确定沉降观测线路并编制观测路线图,进行沉降观测时,因施工或生产的影响,造成通视困难,往往为寻找设置仪器的适当位置而花费时间.在观测前,根据现场进行规划,确定安置仪器的位置,选定若干较稳定的沉降观测点或其他固定作为临时水准点(转点),并与水准点组成环路.最后根据选定的水准点,设置仪器的位置以及观测路线,编制沉降观测路线图,以后每次都按固定的路线观测.但应注意,必须在测定临时水准点高程的同一天(下转l8页)一265一[数标的接整层始米层处直一该起整各各上过在二出,由向超应第划线应高当,定并平均标.时测,水线始取尺确层的高起量钢精科技J术J广J场提高溴化锂吸收式中央空调主机使用寿命的方法王文胜(哈药集团制药总厂.黑龙江哈尔滨150000)摘要:保证溴化锂中央空调主机的使用寿命,是一个非常复杂的系统工程,需要制造商不断努力,提供高质-i-eJ_*_J~产品;也需要空调系统的使用者不断努力,提高管理水平,进行合理有效的维护保养.关键词:溴化艘;中央空调;保养;质量前言提高溴化锂中央空调的使用寿命在中央空调系统中,溴化锂吸收式中央空调主机在投资上占有很大比重.在功能上占有很重要的地位.因此,在其使用寿命周期内,进行性能维护管理,对于整个中央空调系统的稳定,高效运行来说是至关重要的.1影响溴化锂吸收式中央空调主机使用寿命的因素溴化锂吸收式中央空调主机的使用寿命,是指在尽量保证机组出厂时的能力,性能的前提下,机组能够使用的年限.在实际的空调系统中,由于用途,使用场所,年运转时间,负荷率,起停的频率,维护保养状况等各种条件及运转管理的适当与否的不同.其使用寿命有很大区别.要提高溴化锂吸收式中央空调主机的使用寿命,必须a崩以下几方面着手:1.1制造商从优化结构设计,增强自控功能,提高生产工艺水平方面着手,提高主机的可靠性,故障自诊断功能,5l而提高使用寿命.l2使用者应该对溴化锂吸收式中央空调主机以及整个中央空调系统,进行日常及定期的维护保养,防患于未然,从而提高溴化锂中央空调主机的使用寿命,保证整个空调系统的长期高效运行.2从设计,制造方面考虑,提高溴化锂中央空调的使用寿命21从设计,制造角度出发,保证真空度,提高使用寿命真空度是影响溴化锂吸收式中央空调主机使用寿命的主要决定因素,一般是由于抽气不良,机器内漏人空气,机组内部产生的不凝陛气体导致的.机组真空度下降,不但影响使用寿命,还能引起机组能力下降.对于抽气不良及内部产生的不凝性气体,从开发改进抽气装置着手,设计了高性能自动抽气装置,在机组运行时,液流引射装置自动地将机组内不凝气体引入贮气室,通过钯管排出大部分不凝性气体,并且通过抽气泵定期手动抽气, 保证机组的真空度.与以前的单纯通过抽气泵手动抽气的方式相比,使机内真空度的维持性能飞跃性提高.22机组自谚滞劭能的设计,保词渤组的高效运转,提高使用寿命为了保证机组的高效运转,设计人员从机组控制功能考虑,开发计了故障预知及自诊断功能.包括真空状态预知,吸收液浓度预知,燃烧室污垢状态预知,燃烧状态监视诊断,冷却水传热管污垢预知等.吸收式冷温水机控制系统监视机组自身机械的运转状态,使用自诊断机能进行自我诊断.在全负荷范围内,自动分析影响运转效率的原因,发出预知信息,防止效率降低,实现持续高效运转.3从运行使用过程中的维护保养方面考虑,3,1维护保养的必要性空调机器的维护保养,是指对机器出厂时的性能,机能水平尽可能进行保持.维护保养,最大的区别是预防保养和事后保养.预防保养,是通过日常及定期待进行的维护保养(nmlntemanee),经常检查,了解设备的机能及性能,对机器整体及零部件的劣47_At况进行确认,通过有计划的妥当的处理防患于未然.事后保养,是当异常及故障发生后,进行确认和应对.根据情况的严重程度,可能会由于空调停lE运行等的影响,造成建筑物业的停止及使用限制,因而承担很大风险.定期的维护保养,能够将偶发故障降低到最低程度,延缓磨损故障的发生,从而提高机组的使用寿命.另外,通过定期维护保养,能够对机器的振动和噪音,冷暖房性能下降程度,以及大的故障发生前的症状进行及时掌握,防患于未然.因此,从机组的使用寿命和经济陛观来看,通过定期维护保养进行故障预防是非常重要的.32运行过程中的定期维护保养系统运行过程中,造成溴化锂吸收式中央空调主机能力下降的主要原因,是冷却水传热管内壁的污垢,真空度下降,冷媒的损失及污染,吸收液中缓蚀剂的损耗等引起的.因此,应该制定合理的维护保养计划,对以下方面进行严格管理.32.1水质管理对于溴化锂吸收式中央空调主机的使用寿命来说,水质管理非常重要,尤其是冷却水的水质管理.一般来说,蒸发器传热管内的冷水,基本E是使用密闭式循环系统,水质问题较少.而吸收器和冷凝器传热管内的冷却水,大多使用开放式冷却塔,会产生水垢等附着在传热管壁上, 使传热陛能下降,有时还会产生腐蚀,影响机组的运转效率和使用寿命.因此,对于冷却系统,要进行管路系统保养,定期分析水质,进行水质管理加入阻垢剂,防锈剂,灭藻剂等改善水质;定期清洗传热管污垢.试验证明,蒸发器和吸收器容积的2%的不凝性气体,能够使胡组制冷能力下降ltWo,因此必须严格管理机组的真空度,每天观察机组的真空表,定期进行必要的抽真空保养,发现真空度变化较大时,及时进行必要的检修;定期检查真空泵的臭气性能及泵油的乳化状况,最大程度的保证机组的真空度.提高机组的使用寿命.3.22吸收及冷媒的管理作为吸收液的溴化锂水溶液,对钢和铜有腐蚀作用.为了防止腐蚀,在溴化锂溶液中添加了缓蚀剂.缓蚀剂在钢板表面形成防蚀皮膜的过程中,会慢慢地消耗,因此要定期检测吸收液中缓蚀剂.为了提高热交换器的换热效率,制造商会在溴化锂溶液中添加表面活性剂(女口异辛醇)降低表面张力,提高机组的效率及能力.表面活性剂会由于抽气系统的工作而缓慢减少,因此应该定期检测吸收液中表面活剂的浓度,必要时进行补充.另外极少量的冷媒会由于抽气系统而缓慢排了机外.并且,在低温再生器和冷器之问,吸收器和蒸发器之间,以及高温再生器内,装有分离吸收液和冷媒冰蒸气)用的栅板.有时由于压力的突然变化,会引起吸收液飞溅,混入蒸发器,使冷媒比重增大,造成冷媒污染,从而导致冷媒的沸点上升,制冷能力下降.因此,在定期检查冷媒量的同时,还要测定冷媒的比重.必要时补充冷媒,并目进行冷媒净化保养,保证机组的制冷能力,保证机组的运行效率及使用权寿命.3.23空调系统管路及末端的保养举例来说,如果说长期连续运行,而不清扫空调室内机的过滤器和交换器,污垢不断增多,不但空调效率下降,能源消耗也会增加.同时还会使溴化锂中央调主机经常处于高负荷状态下运转,影响机组有作用寿命.因此,必须定期对整个空调系统(包括管路和空调末端),进行必要的清洗,维修,更换损坏部件等维护保养,保证整个空调系统的良好状态,从而提高中央空调主机的作用寿命.结束语综上所述,保证溴化锂中央空调主机的使用寿命,是—个非常复杂的系统工程,涉及到从设计,材料,生产乃至日常的运行,维护,管理~77-h-面面.需要制造商不断努力,提供高质量的主机产品;也需要空调系统的使用者不断努力,提高管理水平,(上接265页)内同时观测其他沉降观测点.c.沉降观测点的首次高程测定,首次观测的高程值是以后各次观测用以比较的依据,如初测精度不够或存在错误,不仅无法补测,而且会造成沉降工作中的矛盾现象,因此必须提高初测精度,故采用N2类型的精密水准仪进行首次测定.同时每个沉降观测点首次高程,应在同期进行两次观测后决定.以后每施工一层,复测一次,直至竣工.工程竣工后的第一年要测4次,第二年测2次,第3年后每年测一次,直测到沉降稳定为止.4.2垂直度观测4-2.1如上图(轴线传递预留孔图)需对工程的八个大角和楼的十个小角进行垂直度观测.4.2.2在施工过程中每层在外墙墙角侧面应弹出轴线的垂直线,利用经纬仪进行观.一18—。

建筑工程施工测量规程DBJ01-21-95是建筑领域的重要技术规范，对于规范建筑工程施工测量的要求起着至关重要的作用。

本文将从深度和广度两个方面对建筑工程施工测量规程DBJ01-21-95进行全面评估，以便更好地理解和应用这一规范。

一、建筑工程施工测量规程DBJ01-21-95的基本概念和原则1.1 基本概念：建筑工程施工测量规程DBJ01-21-95是我国建筑领域的主要技术标准之一，旨在规范建筑施工中的测量活动，确保工程质量和安全。

1.2 原则：该规程强调精准、规范、安全和可靠的施工测量原则，要求测量过程中严格遵循标准操作程序和要求，确保测量数据的准确性和可靠性。

二、建筑工程施工测量规程DBJ01-21-95的主要内容和要求2.1 测量基准和控制点的确定：规程对测量基准和控制点的确定给出了明确的要求，包括基准点的选择、设置和保护，以及控制点的设置和维护等。

2.2 测量方法和工具的选择：规程详细规定了不同测量任务的具体方法和工具，包括测量精度要求、测量仪器的选择和使用、测量数据的处理和汇总等内容。

2.3 施工图和测量报告的编制：规程要求施工单位根据施工图纸和测量数据编制详细的测量报告，并定期进行归档和备份，以备查验和追溯。

三、我的个人观点和理解建筑工程施工测量规程DBJ01-21-95的颁布和实施，对于规范建筑施工测量活动、提高测量数据的准确性和可靠性具有重要意义。

在实际工程实践中，我认为施工测量人员应深入学习和理解这一规程，不断提升自身的专业素养和技术水平，做好施工测量工作，为工程质量和安全保驾护航。

总结回顾：通过本文的全面评估，我们对建筑工程施工测量规程DBJ01-21-95有了更深入的了解。

该规程不仅是一项技术标准，更是建筑施工过程中必不可缺的指导性文件，对于推动建筑行业的规范化发展和提升工程质量起着至关重要的作用。

希望施工测量人员能够严格遵守规程要求，做好测量工作，为建筑工程的安全和可持续发展贡献自己的力量。

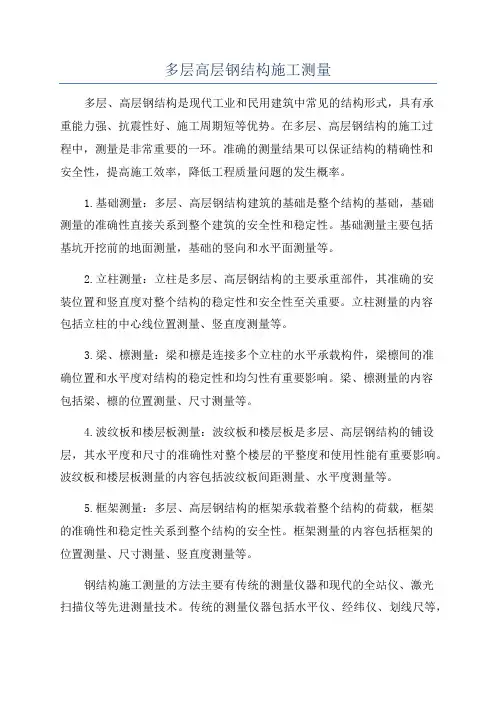

多层高层钢结构施工测量多层、高层钢结构是现代工业和民用建筑中常见的结构形式，具有承重能力强、抗震性好、施工周期短等优势。

在多层、高层钢结构的施工过程中，测量是非常重要的一环。

准确的测量结果可以保证结构的精确性和安全性，提高施工效率，降低工程质量问题的发生概率。

1.基础测量：多层、高层钢结构建筑的基础是整个结构的基础，基础测量的准确性直接关系到整个建筑的安全性和稳定性。

基础测量主要包括基坑开挖前的地面测量，基础的竖向和水平面测量等。

2.立柱测量：立柱是多层、高层钢结构的主要承重部件，其准确的安装位置和竖直度对整个结构的稳定性和安全性至关重要。

立柱测量的内容包括立柱的中心线位置测量、竖直度测量等。

3.梁、檩测量：梁和檩是连接多个立柱的水平承载构件，梁檩间的准确位置和水平度对结构的稳定性和均匀性有重要影响。

梁、檩测量的内容包括梁、檩的位置测量、尺寸测量等。

4.波纹板和楼层板测量：波纹板和楼层板是多层、高层钢结构的铺设层，其水平度和尺寸的准确性对整个楼层的平整度和使用性能有重要影响。

波纹板和楼层板测量的内容包括波纹板间距测量、水平度测量等。

5.框架测量：多层、高层钢结构的框架承载着整个结构的荷载，框架的准确性和稳定性关系到整个结构的安全性。

框架测量的内容包括框架的位置测量、尺寸测量、竖直度测量等。

钢结构施工测量的方法主要有传统的测量仪器和现代的全站仪、激光扫描仪等先进测量技术。

传统的测量仪器包括水平仪、经纬仪、划线尺等，可以满足日常常规测量的需求。

全站仪和激光扫描仪具有高精度、高效率、非接触测量等优点，可以快速准确地完成复杂的测量任务。

综上所述，多层、高层钢结构施工测量是保证结构的精确性和安全性的重要环节。

准确的测量结果可以提高施工效率，降低工程质量问题的发生概率，对于实现高质量、高效率的钢结构施工具有重要意义。

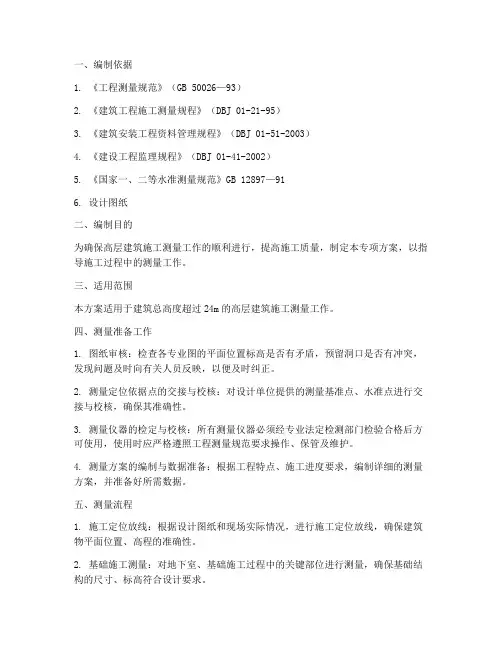

一、编制依据1. 《工程测量规范》（GB 50026—93）2. 《建筑工程施工测量规程》（DBJ 01-21-95）3. 《建筑安装工程资料管理规程》（DBJ 01-51-2003）4. 《建设工程监理规程》（DBJ 01-41-2002）5. 《国家一、二等水准测量规范》GB 12897—916. 设计图纸二、编制目的为确保高层建筑施工测量工作的顺利进行，提高施工质量，制定本专项方案，以指导施工过程中的测量工作。

三、适用范围本方案适用于建筑总高度超过24m的高层建筑施工测量工作。

四、测量准备工作1. 图纸审核：检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映，以便及时纠正。

2. 测量定位依据点的交接与校核：对设计单位提供的测量基准点、水准点进行交接与校核，确保其准确性。

3. 测量仪器的检定与校核：所有测量仪器必须经专业法定检测部门检验合格后方可使用，使用时应严格遵照工程测量规范要求操作、保管及维护。

4. 测量方案的编制与数据准备：根据工程特点、施工进度要求，编制详细的测量方案，并准备好所需数据。

五、测量流程1. 施工定位放线：根据设计图纸和现场实际情况，进行施工定位放线，确保建筑物平面位置、高程的准确性。

2. 基础施工测量：对地下室、基础施工过程中的关键部位进行测量，确保基础结构的尺寸、标高符合设计要求。

3. 结构施工测量：对主体结构施工过程中的关键部位进行测量，确保结构尺寸、标高符合设计要求。

4. 装修施工测量：对装修施工过程中的关键部位进行测量，确保装修效果符合设计要求。

六、测量精度要求1. 施工定位放线：平面位置偏差不大于5mm，高程偏差不大于3mm。

2. 基础施工测量：平面位置偏差不大于10mm，高程偏差不大于5mm。

3. 结构施工测量：平面位置偏差不大于10mm，高程偏差不大于5mm。

4. 装修施工测量：平面位置偏差不大于5mm，高程偏差不大于3mm。

建筑工程测量
地面测量
地面测量是建筑工程测量的基础工作，主要涉及到对地面的高程、角度、距离等参数的测量。

在测量过程中，需要使用各种测量仪器和工具，如全站仪、水准仪、激光测距仪等，以确保测量结果的准确性和可靠性。

地下测量
地下测量主要是对地下结构物的位置、高程、角度等参数进行测量。

由于地下环境较为复杂，测量难度较大，因此需要采取一些特殊的测量方法和技术，如采用导向钻进技术进行地下管道的测量。

建筑主体施工测量
建筑主体施工测量涉及到建筑物的平面位置、高程、角度等参数的测量。

在施工过程中，需要进行实时监测和调整，以确保建筑物按照设计要求进行施工。

建筑装修测量
建筑装修测量主要是对建筑物的内部装修进行测量，包括墙体的厚度、门窗的高度和宽度等参数。

在装修过程中，需要进行实时监测和调整，以确保装修质量符合设计要求。

变形监测
变形监测主要是对建筑物或地面进行长期的监测，以观察其变形情况。

通过变形监测，可以及时发现建筑物或地面的异常变化，采取相应措施进行维护和加固，以保证安全。

竣工测量
竣工测量是对建筑工程完成后的最终测量工作，涉及到建筑物的平面位置、高程、角度等参数的测量。

竣工测量结果将作为建筑工程验收的重要依据。

设备安装测量
设备安装测量主要是对建筑工程中的各种设备进行安装位置和运行状态的测量。

例如电梯的垂直度、管道的压力和流量等参数的测量。

设备安装测量的精度直接影响到设备的正常运行和使用安全。

建筑工地测量的要点
1.地面测量：在建筑工地开始施工之前，需要进行地面测量确定工地的基准点。

这个过程包括确定地面高程、平整度和地形特征等。

工程测量仪器，如水准仪和经纬仪等，可用于测量高程和角度。

2.地基测量：地基测量是确定建筑物基础的重要步骤。

这涉及到测量土壤的力学特性、地下水位和地质特征等。

通过使用测斜仪和土壤钻孔机等仪器，可以了解地基的稳定性和承载能力，确保建筑物的稳定性。

3.建筑物尺寸测量：建筑物尺寸的测量是保证建筑物设计符合要求的重要环节。

建筑物的平面尺寸、高度、地面坡度和墙壁的角度等都需要进行测量。

工程测量仪器，如全站仪和测距仪，可以用于精确测量建筑物的尺寸。

4.建筑物位置测量：准确测量建筑物的位置对于建筑施工和最终的使用非常重要。

包括测量建筑物的定位、水平和垂直位置。

全站仪和GPS （全球定位系统）等测量仪器可用于测量建筑物的位置，并确保其与设计图纸相符。

5.管线测量：工地中的管线布置和连接是保证供水、排水和电力等要素顺利运行的基础。

在施工之前，需要进行精确的测量，确定管道的位置和高度，并与设计图纸进行对比。

测深表、测角仪和输电线测量仪等测量工具可用于测量管线位置和角度。

6.环境测量：环境测量是为了评估工地周围的环境条件和影响建筑物稳定性的因素。

这包括测量风速、气温、湿度和土壤含水量等。

这些信息可用于决定施工的最佳时间和方法。

总之，建筑工地测量的准确性对于建筑物的质量、安全性和稳定性至关重要。

通过使用适当的测量仪器和方法，并参照设计图纸进行对比，可以确保测量结果的准确性，并为施工提供基准点。

建筑工程施工测量规程dbj01-21-95随着社会发展和新技术的应用，建筑工程施工测量在工程建设中扮演着至关重要的角色。

为了确保施工质量和工程安全，规范化的测量程序和准确的测量数据是必不可少的。

因此，建筑工程施工测量规程DBJ01-21-95应运而生。

本文将介绍并解析该规程的重要内容，以帮助相关从业人员更好地理解和应用。

一、测量结果的准确性要求建筑工程施工测量的结果直接关系到工程质量和安全。

DBJ01-21-95规程明确了测量结果的准确性要求。

首先，测量仪器必须符合国家标准并经过定期校验，确保其测量精度符合要求。

其次，测量过程中要严格按照规程的规定进行操作，避免人为误差的产生。

最后，测量数据的处理要精确可靠，采用适当的数学模型和算法进行计算和分析。

二、施工测量控制点的选择和设置在建筑工程施工测量中，控制点的选择和设置是关键环节。

DBJ01-21-95规程提供了相应的要求和指导。

首先，控制点必须能够覆盖整个工程范围，并且位置稳定不易移动。

其次，控制点的数量和布设要根据工程的复杂程度和测量的要求进行科学合理的确定。

同时，控制点的测量精度也必须符合规程中的要求。

三、建筑工程测量方法和技术DBJ01-21-95规程还规定了建筑工程测量的方法和技术。

其中包括了传统的测量方法，如全站仪法、水准法等，以及现代化的测量技术，如卫星定位系统（GPS）等。

根据具体的工程需求和实际情况，施工方可选用适当的测量方法和技术，并按照规程的要求进行操作和数据处理。

四、施工测量报告和记录测量结果的报告和记录是建筑工程施工测量过程中必不可少的环节。

根据DBJ01-21-95规程的要求，测量人员必须编制详细的测量报告和记录，包括测量数据、测量仪器的使用情况、控制点的设置和测量过程中的异常情况等。

同时，测量报告和记录还要经过审核和归档，以备后期的查证和参考。

五、建筑工程施工测量的管理与监督为了确保建筑工程施工测量的质量和准确性，DBJ01-21-95规程还规定了相应的管理与监督措施。
