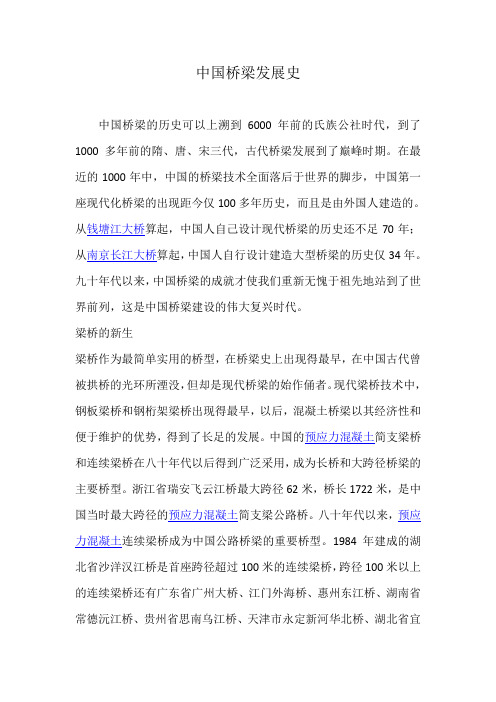

中国桥梁发展史中国桥梁的历史可以上溯到6000年前的氏族公社时代,到了1000多年前的隋、唐、宋三代,古代桥梁发展到了巅峰时期。
在最近的1000年中,中国的桥梁技术全面落后于世界的脚步,中国第一座现代化桥梁的出现距今仅100多年历史,而且是由外国人建造的。
从钱塘江大桥算起,中国人自己设计现代桥梁的历史还不足70年;从南京长江大桥算起,中国人自行设计建造大型桥梁的历史仅34年。
九十年代以来,中国桥梁的成就才使我们重新无愧于祖先地站到了世界前列,这是中国桥梁建设的伟大复兴时代。
梁桥的新生梁桥作为最简单实用的桥型,在桥梁史上出现得最早,在中国古代曾被拱桥的光环所湮没,但却是现代桥梁的始作俑者。
现代梁桥技术中,钢板梁桥和钢桁架梁桥出现得最早,以后,混凝土桥梁以其经济性和便于维护的优势,得到了长足的发展。
中国的预应力混凝土简支梁桥和连续梁桥在八十年代以后得到广泛采用,成为长桥和大跨径桥梁的主要桥型。
浙江省瑞安飞云江桥最大跨径62米,桥长1722米,是中国当时最大跨径的预应力混凝土简支梁公路桥。
八十年代以来,预应力混凝土连续梁桥成为中国公路桥梁的重要桥型。
1984年建成的湖北省沙洋汉江桥是首座跨径超过100米的连续梁桥,跨径100米以上的连续梁桥还有广东省广州大桥、江门外海桥、惠州东江桥、湖南省常德沅江桥、贵州省思南乌江桥、天津市永定新河华北桥、湖北省宜城汉江桥、宜昌乐天溪桥、江苏省南京长江第二大桥北汊桥等,其中南京长江第二大桥北汊桥的最大跨径达到165米,外海桥的连续长度达到880米。
作为现代梁桥的分支——连续刚构、斜腿刚构等新桥型在八十年代取得了突破性进展。
1981年中国跨径最大的预应力混凝土斜腿刚构桥——浊漳河桥建成,此桥是邯(郸)长(治)铁路上的一座大型桥梁,位于山西省黎城和潞城交界处,跨越两岸陡峭的浊漳河,主跨达到82米。
1982年底,另一座更大的钢箱型斜腿刚构桥落成。
这就是位于陕西省安康水电站铁路专用线上的安康汉江桥,主跨达176米,是当时世界跨径最大的钢斜腿刚构铁路桥。

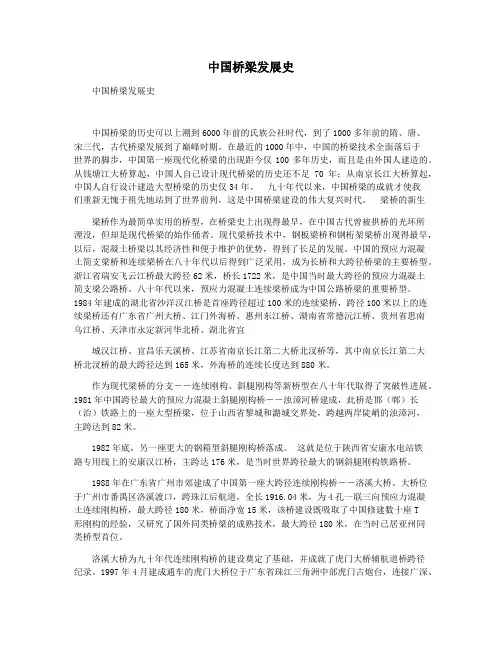

中国桥梁发展史中国桥梁发展史中国桥梁的历史可以上溯到6000年前的氏族公社时代,到了1000多年前的隋、唐、宋三代,古代桥梁发展到了巅峰时期。
在最近的1000年中,中国的桥梁技术全面落后于世界的脚步,中国第一座现代化桥梁的出现距今仅100多年历史,而且是由外国人建造的。
从钱塘江大桥算起,中国人自己设计现代桥梁的历史还不足70年;从南京长江大桥算起,中国人自行设计建造大型桥梁的历史仅34年。
九十年代以来,中国桥梁的成就才使我们重新无愧于祖先地站到了世界前列,这是中国桥梁建设的伟大复兴时代。
梁桥的新生梁桥作为最简单实用的桥型,在桥梁史上出现得最早,在中国古代曾被拱桥的光环所湮没,但却是现代桥梁的始作俑者。
现代梁桥技术中,钢板梁桥和钢桁架梁桥出现得最早,以后,混凝土桥梁以其经济性和便于维护的优势,得到了长足的发展。
中国的预应力混凝土简支梁桥和连续梁桥在八十年代以后得到广泛采用,成为长桥和大跨径桥梁的主要桥型。
浙江省瑞安飞云江桥最大跨径62米,桥长1722米,是中国当时最大跨径的预应力混凝土简支梁公路桥。
八十年代以来,预应力混凝土连续梁桥成为中国公路桥梁的重要桥型。
1984年建成的湖北省沙洋汉江桥是首座跨径超过100米的连续梁桥,跨径100米以上的连续梁桥还有广东省广州大桥、江门外海桥、惠州东江桥、湖南省常德沅江桥、贵州省思南乌江桥、天津市永定新河华北桥、湖北省宜城汉江桥、宜昌乐天溪桥、江苏省南京长江第二大桥北汊桥等,其中南京长江第二大桥北汊桥的最大跨径达到165米,外海桥的连续长度达到880米。
作为现代梁桥的分支――连续刚构、斜腿刚构等新桥型在八十年代取得了突破性进展。
1981年中国跨径最大的预应力混凝土斜腿刚构桥――浊漳河桥建成,此桥是邯(郸)长(治)铁路上的一座大型桥梁,位于山西省黎城和潞城交界处,跨越两岸陡峭的浊漳河,主跨达到82米。
1982年底,另一座更大的钢箱型斜腿刚构桥落成。
这就是位于陕西省安康水电站铁路专用线上的安康汉江桥,主跨达176米,是当时世界跨径最大的钢斜腿刚构铁路桥。
中国是世界上经历封建统治时间最长的国家,从春秋战国时期到秦、汉时期,再到隋唐时期,战乱与统一周而复始。
我国古代科学技术水平在朝代更替过程中缓慢提高,也逐渐具有了符合自身文化与内涵的特色。
期间由劳动人民创造出的一座座形式多样的桥梁,经历了千百年岁月的洗礼和天灾人祸的考验,直到今天,许多古代桥梁依然发挥着巨大的作用。
我国古代桥梁的发展历程始于原始社会结束于清代,大体上可分为六个阶段。
原始社会时期在我国浙江余姚出土的河姆渡遗址中,发现了一些木梁柱结构的建筑,从形制来看,它们采用了榫卯和藤索连接房屋构件的方式。
从时间上来看,这些建筑建造于距今约7000年的新石器时代晚期,所以可推测,当时的人民已经初步掌握了不同性能材质的组合使用方法,已经具备了建造木梁木柱桥的物质和技术基础。
距今约4000年的新石器时代,人类已经形成了群居的文明,陕西西安的半坡村曾发现了一处总面积高达五万平方米的大型氏族聚落,聚落中住房密集分布有序,周围还有宽达5-6米用于防卫的壕沟。
考虑到在不需要进行防御或警戒的时候村民方便快捷的越过壕沟出入村落,不排除当时就有使用人造桥梁的可能性。
原始时期先民受限于的材料加工、造桥技术等方面的因素,建造的桥梁必然存在许多缺陷与不足,例如桥梁的强度与耐久性不足以承受几千年间自然灾害或人为因素的破坏,如今已难觅踪迹。
但是他们在桥梁方面的努力与行动,为以后的桥梁发展奠定了重要的基础。
周秦时期从周革殷命到列国纷争、春秋五霸、战国七雄,直至秦始皇一统中国,其间跨越500余年,这是我国古代桥梁的创始时期。
西周时期,生产资料及土地私有制的逐步形成促进了农业、手工业和商业的发展,一些著名的桥梁开始出现。
但这个时期人们还无法做到遇水架桥,依然处于一种较为原始的渡河状态。
到了春秋末期及战国初期,随着冶炼技术日益成熟,铁器丰富了桥梁的选材列表,同时各种建筑物的兴起也对石材的利用起到了推波助澜的作用。
有了石材的投入使用,原本单一的木柱梁桥形式得以升级,石柱、石梁、石质桥面等全新的构件相继出现并运用到桥梁的建设之中。
1. 桥梁是道路的组成部分。
从工程技术的角度来看,桥梁发展可分为古代、近代和现代三个时期古代桥梁人类在原始时代,跨越水道和峡谷,是利用自然倒下来的树木,自然形成的石梁或石拱,溪涧突出的石块,谷岸生长的藤萝等。
人类有目的地伐木为桥或堆石、架石为桥始于何时,已难以考证。
据史料记载,中国在周代(公元前11世纪〜前256年)已建有梁桥和浮桥,如公元前1134年左右,西周在渭水架有浮桥。
古巴比伦王国在公元前1800年建造了多跨的木桥,桥长达183 米。
古罗马在公元前621年建造了跨越台伯河的木桥,在公元前 481年架起了跨越赫勒斯旁海峡的浮船桥。
古代美索不达米亚地区,在公元前 4世纪时建起挑出石拱桥(拱腹为台阶式)。
古代桥梁在17世纪以前,一般是用木、石材料建造的,并按建桥材料把桥分为石桥和木桥。
石桥石桥的主要形式是石拱桥。
据考证,中国早在东汉时期(公元25〜220年)就出现石拱桥,如出土的东汉画像砖,刻有拱桥图形。
现在尚存的赵州桥(又名安济桥),建于公元605〜617年,净跨径为37米,首创在主拱圈上加小腹拱的空腹式(敞肩式)拱。
中国古代石拱桥拱圈和墩一般都比较薄,比较轻巧,如建于公元816〜819年的宝带桥,全长317米,薄墩扁拱,结构精巧。
罗马时代,欧洲建造拱桥较多,如公元前200〜公元200年间在罗马台伯河建造了8座石拱桥,其中建于公元前62年的法布里西奥石拱桥,桥有2孔, 各孔跨径为24.4米。
公元98年西班牙建造了阿尔桥,高达52米。
此外,出现了许多石拱水道桥,如现存于法国的加尔德引水桥,建于公元前1世纪,桥分为3层,最下层为7孔,跨径为16〜24米。
罗马时代拱桥多为半圆拱,跨径小于25米,墩很宽,约为拱跨的三分之一,图1[列米尼桥示意图]3.为罗马时代建造的列米尼桥示意图4.罗马帝国灭亡后数百年,欧洲桥梁建筑进展不大。
11世纪以后,尖拱技术由中东和埃及传到欧洲,欧洲开始出现尖拱桥,如法国在公元1178〜1188年建成的阿维尼翁桥,为20孔跨径达34米尖拱桥。
桥梁的发展史
追溯到人类诞生时,桥梁与人类是共同发展的,桥梁的历史就是人类存在的历史,在远古,原始人在追逐猎物时,经过小河流,原始人就会用树干搭在两岸,好过河,这就是桥梁的由来,所以说桥梁的历史就是人类的发展史.
中国桥梁的历史可以上溯到6000年前的氏族公社时代,到了1000多年前的隋、唐、宋三代,古代桥梁发展到了巅峰时期。
在最近的1000年中,中国的桥梁技术全面落后于世界的脚步,中国第一座现代化桥梁的出现距今仅100多年历史,而且是由外国人建造的。
从钱塘江大桥算起,中国人自己设计现代桥梁的历史还不足70年;从南京长江大桥算起,中国人自行设计建造大型桥梁的历史仅34年。
九十年代以来,中国桥梁的成就才使我们重新无愧于祖先地站到了世界前列,这是中国桥梁建设的伟大复兴时代。
简述中国桥梁的发展史
中国桥梁的发展史悠久且丰富多彩,从古代的简单木桥和石桥到现代的大跨度钢结构和斜拉桥,中国的桥梁建设经历了长期的发展过程。
具体如下:
1. 古代桥梁:中国的桥梁历史可以追溯到商朝,当时已有“钜桥”的记载。
《诗经》中也有周文王在渭河上架设浮桥的记载。
春秋战国时期到秦汉,随着社会的发展和战争的需要,桥梁技术逐渐提高。
隋唐时期,桥梁建设达到了一个新的高度,出现了许多著名的石桥和铁索桥。
2. 中世纪桥梁:宋、元、明、清各代,桥梁技术继续发展,特别是石拱桥的建设技术日臻成熟,留下了许多历史悠久的古桥,如赵州桥等。
3. 近现代桥梁:进入近现代,随着科技的进步和工程技术的发展,中国开始建造更为先进的桥梁。
1968年建成的南京长江大桥,是一座公路铁路两用的连续钢桁架桥,标志着中国桥梁建设的一个重要里程碑。
4. 当代桥梁:改革开放以来,中国的桥梁建设进入了快速发展期。
1982年建成的陕西安康汉江斜腿钢架桥,主跨176米的铁路钢桥,是当时世界同类桥梁跨度较大的。
1991年开工的上海杨浦大桥,主跨602米的结合梁斜拉桥在1994年建成时,居世界斜拉桥跨度之首,是中国大跨度桥梁的又一里程碑。
综上所述,中国桥梁的发展史反映了中国古代至现代社会的工程技术成就和文化特色,从最初的简易桥梁到如今的世界级大跨度桥梁,中国的桥梁建设展现了不断创新和突破的精神。
中国桥梁发展史中国桥梁发展史①古桥的萌芽阶段(以西周、春秋为主,包括此前的历史时代)早在原始社会,我国就有了独木桥和数根圆木排拼而成的木梁桥。
据史料记载,我国周朝时期已建有梁桥和浮桥。
1972年,在春秋时期齐国的京城山东临淄的考古挖掘中,首次发现了梁桥的遗址和桥台遗迹,两处桥梁的跨径均在8 m左右。
②古代桥梁的初步发展阶段(以秦、汉为主,包括战国和三国)战国时期,单跨和多跨的木、石梁桥已普遍在黄河流域及其他地区建造。
坐落在咸阳故城附近的渭水三桥,在古代是很有名的。
三桥包括中渭桥、东渭桥和西渭桥,都是多跨木梁木柱桥。
秦汉是我国建筑史上一个璀灿夺目的发展阶段,这时不仅发明了人造建筑材料的砖,而且还创造了以砖石结构体系为主题的拱券结构,从而为后来拱桥的出现创造了先决条件。
从一些文献和考古资料来看,约在东汉时期,梁桥、浮桥、索桥和拱桥这四大基本桥型已全部形成。
③古代桥梁发展的辉煌阶段(以唐宋为主,包括两晋、南北朝和隋、五代时期)隋代石匠李春首创的敞肩式石拱桥——赵州桥,该桥在隋大业初年为李春所创建,是一座卒腹式的圆弧形石拱桥,净跨37 m,宽9 m,拱矢高度7.23 m,在拱圈两肩各设有2个跨度不等的腹拱,这样既能减轻桥身自重、节省材料,又便于排洪、增加美观,赵州桥的设计构思和工艺的精巧,在我国古桥是首屈一指。
唐朝时期出现了不少名闻天下的石梁桥。
据《唐六典》记载,天下著名的石梁桥有4座:河南洛阳的天津桥、永济桥和中桥,西安的灞桥。
④桥梁发展的饱和阶段(元、明、清三朝)明代江西南城的万年桥、贵州的盘江桥等艰巨工程。
值得一提的是明代万历年间建的放生桥,全长70.8 ITI,宽5.8 m,五孔联拱,构造精巧,形状美观,是朱家角十景之一。
放生桥顾名思义,就是放生积德从善。
僧人性潮曾规定在桥下只准放生鱼鳖,而不得撒网捕鱼。
今天,在这里常有人兜售活鱼供游人购买放生。
⑤停滞发展期(近代中国)从鸦片战争爆发到新中国的建立,这一时期中国的桥梁主要是有外国人建造。

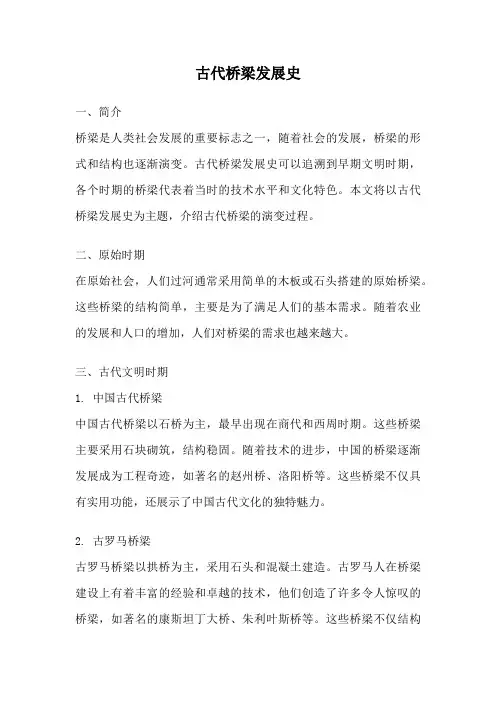

古代桥梁发展史一、简介桥梁是人类社会发展的重要标志之一,随着社会的发展,桥梁的形式和结构也逐渐演变。
古代桥梁发展史可以追溯到早期文明时期,各个时期的桥梁代表着当时的技术水平和文化特色。
本文将以古代桥梁发展史为主题,介绍古代桥梁的演变过程。
二、原始时期在原始社会,人们过河通常采用简单的木板或石头搭建的原始桥梁。
这些桥梁的结构简单,主要是为了满足人们的基本需求。
随着农业的发展和人口的增加,人们对桥梁的需求也越来越大。
三、古代文明时期1. 中国古代桥梁中国古代桥梁以石桥为主,最早出现在商代和西周时期。
这些桥梁主要采用石块砌筑,结构稳固。
随着技术的进步,中国的桥梁逐渐发展成为工程奇迹,如著名的赵州桥、洛阳桥等。
这些桥梁不仅具有实用功能,还展示了中国古代文化的独特魅力。
2. 古罗马桥梁古罗马桥梁以拱桥为主,采用石头和混凝土建造。
古罗马人在桥梁建设上有着丰富的经验和卓越的技术,他们创造了许多令人惊叹的桥梁,如著名的康斯坦丁大桥、朱利叶斯桥等。
这些桥梁不仅结构稳固,而且在美学上也具有较高的价值,成为古罗马文明的重要象征。
四、中世纪时期1. 欧洲中世纪桥梁中世纪时期,欧洲桥梁的建设进入了一个新阶段。
随着城市的兴起和贸易的发展,人们对桥梁的需求越来越大。
为了满足这一需求,人们开始采用石拱桥和木桥的结合形式建造桥梁。
这些桥梁既满足了交通功能,又具有一定的美学价值。
2. 亚洲中世纪桥梁在亚洲,中世纪时期的桥梁建设也取得了一定的成就。
例如,日本的木桥和中国的石桥在中世纪时期得到了广泛应用。
这些桥梁不仅结构稳固,而且在设计上也有独特之处,展示了亚洲古代文化的特点。
五、近现代桥梁随着工业革命和科学技术的发展,桥梁的建设进入了一个新的时期。
工程师们开始采用新的材料和设计理念建造桥梁,如钢铁桥、悬索桥和斜拉桥等。
这些桥梁不仅具有更高的承载能力,而且在美学上也更加出色,成为现代城市的地标之一。
六、结语古代桥梁发展史是人类文明发展的一个缩影,各个时期的桥梁代表着当时的技术和文化水平。
桥梁发展史日期:2010-12-21 来源:中国铁路工程建设网作者:收藏打印[字体大小:大中小] 更多桥梁是道路的组成部分。
从工程技术的角度来看,桥梁发展可分为古代、近代和现代三个时期古代桥梁人类在原始时代,跨越水道和峡谷,是利用自然倒下来的树木,自然形成的石梁或石拱,溪涧突出的石块,谷岸生长的藤萝等。
人类有目的地伐木为桥或堆石、架石为桥始于何时,已难以考证。
据史料记载,中国在周代(公元前11世纪~前256年)已建有梁桥和浮桥,如公元前1134年左右,西周在渭水架有浮桥。
古巴比伦王国在公元前1800年建造了多跨的木桥,桥长达183米。
古罗马在公元前621年建造了跨越台伯河的木桥,在公元前 481年架起了跨越赫勒斯旁海峡的浮船桥。
古代美索不达米亚地区,在公元前 4世纪时建起挑出石拱桥(拱腹为台阶式)。
古代桥梁在17世纪以前,一般是用木、石材料建造的,并按建桥材料把桥分为石桥和木桥。
石桥石桥的主要形式是石拱桥。
据考证,中国早在东汉时期(公元25~220年)就出现石拱桥,如出土的东汉画像砖,刻有拱桥图形。
现在尚存的赵州桥(又名安济桥),建于公元605~617年,净跨径为37米,首创在主拱圈上加小腹拱的空腹式(敞肩式)拱。
中国古代石拱桥拱圈和墩一般都比较薄,比较轻巧,如建于公元816~819年的宝带桥,全长317米,薄墩扁拱,结构精巧。
罗马时代,欧洲建造拱桥较多,如公元前200~公元200年间在罗马台伯河建造了8座石拱桥,其中建于公元前62年的法布里西奥石拱桥,桥有2孔,各孔跨径为24.4米。
公元98年西班牙建造了阿尔桥,高达52米。
此外,出现了许多石拱水道桥,如现存于法国的加尔德引水桥,建于公元前1世纪,桥分为3层,最下层为7孔,跨径为16~24米。
罗马时代拱桥多为半圆拱,跨径小于25米,墩很宽,约为拱跨的三分之一,图1[列米尼桥示意图]为罗马时代建造的列米尼桥示意图罗马帝国灭亡后数百年,欧洲桥梁建筑进展不大。
11世纪以后,尖拱技术由中东和埃及传到欧洲,欧洲开始出现尖拱桥,如法国在公元1178~1188年建成的阿维尼翁桥,为20孔跨径达34米尖拱桥。
英国在公元1176~1209年建成的泰晤士河桥为19孔跨径约 7米尖拱桥。
西班牙在13世纪建了不少拱桥,如托莱多的圣玛丁桥。
拱桥除圆拱、割圆拱外,还有椭圆拱和坦拱。
公元1542~1632年法国建造的皮埃尔桥为七孔不等跨椭圆拱,最大跨径约32米。
当时椭圆拱曾盛行一时。
1567~1569在佛罗伦萨的圣特里尼塔建了三跨坦拱桥,其矢高同跨度比为1∶7。
11~17世纪建造的桥,有的在桥面两侧设商店,如意大利威尼斯的里亚尔托桥。
石梁桥是石桥的又一形式。
中国陕西省西安附近的灞桥原为石梁桥,建于汉代,距今已有2000多年。
公元11~12世纪南宋泉州地区先后建造了几十座较大型石梁桥,其中有洛阳桥、安平桥。
安平桥(五里桥)原长2500米,362孔,现长2070米,332孔。
英国达特穆尔现存的石板桥,有的已有2000多年。
木桥早期木桥多为梁桥,如秦代在渭水上建的渭桥,即为多跨梁式桥。
木梁桥跨径不大,伸臂木桥可以加大跨径,图2[ 木悬臂桥示意图]木悬臂桥的示意图中国 3世纪在甘肃安西与新疆吐鲁番交界处建有伸臂木桥,“长一百五十步”。
公元405~418年在甘肃临夏附近河宽达40丈处建悬臂木桥,桥高达50丈。
八字撑木桥(图3[ 八字撑木桥示意和拱式撑架木桥亦可以加大跨径。
16世纪意大利的巴萨诺桥为八字撑木桥。
出现较早的拱桥,公元104年在匈牙利多瑙河建成的特拉杨木拱桥,共有21孔,每孔跨径为36米。
中国在河南开封修建的虹桥(图5[ 虹桥示意图]净跨约为20米,亦为木拱桥,建于公元1032年。
日本在岩国锦川河修建的锦带桥为五孔木拱桥,建于公元300年左右,是中国僧戴曼公独立禅师帮助修建的。
中国西南地区有用竹篾缆造的竹索桥。
著名的竹索桥是四川灌县珠浦桥,桥为8孔,最大跨径约60米,总长330余米,建于宋代以前。
古代桥梁基础,在罗马时代开始采用围堰法施工,即打木板桩成围堰,抽水后在其中修筑桥梁基础和桥墩。
1209年建成的英国泰晤士河拱桥,其基础就是用围堰法修筑,但是,那时只能用人工打桩和抽水,基础较浅。
中国11世纪初,著名的洛阳桥在桥址江中先遍抛石块,其上养殖牡蛎二三年后胶固而成筏形基础,是一个创举。
近代桥梁18世纪铁的生产和铸造,为桥梁提供了新的建造材料。
但铸铁抗冲击性能差,抗拉性能也低,易断裂,并非良好的造桥材料。
19世纪50年代以后,随着酸性转炉炼钢和平炉炼钢技术的发展,钢材成为重要的造桥材料。
钢的抗拉强度大,抗冲击性能好,尤其是19世纪70年代出现钢板和矩形轧制断面钢材,为桥梁的部件在厂内组装创造了条件,使钢材应用日益广泛。
18世纪初,发明了用石灰、粘土、赤铁矿混合煅烧而成的水泥。
19世纪50年代,开始采用在混凝土中放置钢筋以弥补水泥抗拉性能差的缺点。
此后,于19世纪70年代建成了钢筋混凝土桥。
近代桥梁建造,促进了桥梁科学理论的兴起和发展。
1857年由圣沃南在前人对拱的理论、静力学和材料力学研究的基础上,提出了较完整的梁理论和扭转理论。
这个时期连续梁和悬臂梁的理论也建立起来。
桥梁桁架分析(如华伦桁架和豪氏桁架的分析方法)也得到解决。
19世纪70年代后经德国人K.库尔曼、英国人W.J.M.兰金和J.C.麦克斯韦等人的努力,结构力学获得很大的发展,能够对桥梁各构件在荷载作用下发生的应力进行分析。
这些理论的发展,推动了桁架、连续梁和悬臂梁的发展。
19世纪末,弹性拱理论已较完善,促进了拱桥发展。
20世纪20年代土力学的兴起,推动了桥梁基础的理论研究。
近代桥梁按建桥材料划分,除木桥、石桥外,还有铁桥、钢桥、钢筋混凝土桥。
木桥16世纪前已有木桁架。
1750年在瑞士建成拱和桁架组合的木桥多座,如赖谢瑙桥,跨径为73米。
在18世纪中叶至19世纪中叶,美国建造了不少木桥,如1785年在佛蒙特州贝洛兹福尔斯的康涅狄格河建造的第一座木桁架桥,桥共二跨,各长55米;1812年在费城斯库尔基尔河建造的拱和桁架组合木桥,跨径达104米。
桁架桥省掉拱和斜撑构,简化了结构,因而被广泛应用。
由于桁架理论的发展,各种形式桁架木桥相继出现,如普拉特型、豪氏型、汤氏型等(图6[ 桁架桥]由于木结构桥用铁件量很多,不如全用铁经济,因此,19世纪后期木桥逐渐为钢铁桥所代替。
铁桥包括铸铁桥和锻铁桥。
铸铁性脆,宜于受压,不宜受拉,适宜作拱桥建造材料。
世界上第一座铸铁桥是英国科尔布鲁克代尔厂所造的塞文河桥,建于1779年,为半圆拱,由五片拱肋组成,跨径30.7米。
锻铁抗拉性能较铸铁好,19世纪中叶跨径大于60~70米的公路桥都采用锻铁链吊桥。
铁路因吊桥刚度不足而采用桁桥,如1845~1850年英国建造布列坦尼亚双线铁路桥,为箱型锻铁梁桥。
19世纪中以后,相继建立起梁的定理和结构分析理论,推动了桁架桥的发展,并出现多种形式的桁梁。
但那时对桥梁抗风的认识不足,桥梁一般没有采取防风措施。
1879年12月大风吹倒才建成18个月的阳斯的泰湾铁路锻铁桥,就是由于桥梁没有设置横向连续抗风构。
中国于1705年修建了四川大渡河泸定铁链吊桥。
桥长100米,宽2.8米,至今仍在使用。
欧洲第一座铁链吊桥是英国的蒂斯河桥,建于1741年,跨径20米,宽0.63米。
1820~1826年,英国在威尔士北部梅奈海峡修建一座中孔长 177米用锻铁眼杆的吊桥。
这座桥由于缺乏加劲梁或抗风构,于1940年重建。
世界上第一座不用铁链而用铁索建造的吊桥,是瑞士的弗里堡桥,建于1830~1834年、桥的跨径为 233米。
这座桥用2000根铁丝就地放线,悬在塔上,锚固于深18米的锚碇坑中。
1855年,美国建成尼亚加拉瀑布公路铁路两用桥这座桥是采用锻铁索和加劲梁的吊桥,跨径为250米。
1869~1883年,美国建成纽约布鲁克林吊桥,跨度为283+486+283米。
这些桥的建造,提供了用加劲桁来减弱震动的经验。
此后,美国建造的长跨吊桥,均用加劲梁来增大刚度,如1937年建成的旧金山金门桥(主孔长为1280米,边孔为344米,塔高为228米),以及同年建成的旧金山奥克兰海湾桥(主孔长为704米,边孔为354米,塔高为152米),都是采用加劲梁的吊桥。
1940年,美国建成的华盛顿州塔科玛海峡桥,桥的主跨为853米,边孔为335米,加劲梁高为2.74米,桥宽为11.9米。
这座桥于同年11月7日,在风速仅为 67.5公里/小时的情况下,中孔及边孔便相继被风吹垮。
这一事件,促使人们研究空气动力学同桥梁稳定性的关系。
建成于1932年,跨径503米。
3座桥均为双铰钢桁拱。
19世纪中期出现了根据力学设计的悬臂梁。
英国人根据中国西藏木悬臂桥式,提出锚跨、悬臂和悬跨三部分的组合设想,并于1882~1890年在英国爱丁堡福斯河口建造了铁路悬臂梁桥。
这座桥共有6个悬臂,悬臂长为206米,悬跨长为107米,主跨长为519米(图7[福斯悬臂梁桥示意图]20世纪初期,悬臂梁桥曾风行一时,如1901~1909年美国建造的纽约昆斯堡桥,是一座中间锚跨为190米、悬臂为 150和180米、无悬跨、由铰联结悬臂、主跨为300米和360米的悬臂梁桥。
1900~1917年建造的加拿大魁北克桥也是悬臂钢桥。
1933年建成的丹麦小海峡桥为五孔悬臂梁公路铁路两用桥,跨径为137.50+165+200+165+137.5米。
1896年比利时工程师菲伦代尔发明了空腹桁架桥。
比利时曾经造了几座铆接和电焊的空腹桁架桥。
钢筋混凝土桥1875~1877年,法国园艺家莫尼埃建造了一座人行钢筋混凝土桥,跨径16米,宽4米。
1890年,德国不莱梅工业展览会上展出了一座跨径40米的人行钢筋混凝土拱桥。
1898年,修建了沙泰尔罗钢筋混凝土拱桥。
这座桥是三铰拱,跨径52米。
图8为三铰拱、桥示意图。
1905年,瑞士建成塔瓦纳萨桥,跨径51米,是一座箱形三铰拱桥,矢高5.5米。
1928年,英国在贝里克的罗亚尔特威德建成 4孔钢筋混凝土拱桥,最大跨径为110米。
1934年,瑞典建成跨径为181米、矢高为26.2米的特拉贝里拱桥;1943年又建成跨径为264米、矢高近40米的桑德拱桥(图9[瑞典桑德拱桥示意图]桥梁基础施工,在18世纪开始应用井筒,英国在修威斯敏斯特拱桥时,木沉井浮运到桥址后,先用石料装载将其下沉,而后修基础及墩。
1851年,英国在肯特郡的罗切斯特处修建梅德韦桥时,首次采用压缩空气沉箱。
1855~1859年,在康沃尔郡的萨尔塔什修建罗亚尔艾伯特桥时,采用直径11米的锻铁筒,在筒下设压缩空气沉箱。
1867年,美国建造伊兹河桥,也用压缩空气沉箱修建基础。
压缩空气沉箱法施工,工人在压缩空气条件下工作,若工作时间长,或从压缩气箱中未经减压室骤然出来,或减压过快,易引起沉箱病。
