电机学实验报告实验课程电机学学院名称核技术与自动化工程学院专业名称电气工程及其自动化学生姓名学生学号指导教师黄洪全实验地点6C603实验成绩教务处制2015年6 月 19 日实验一异步电机的M-S曲线测绘一．实验目的用本电机教学实验台的测功机转速闭环功能测绘各种异步电机的转矩~转差曲线，并加以比较。

二．预习要点1．复习电机M-S特性曲线。

2．M-S特性的测试方法。

三．实验项目1．鼠笼式异步电机的M-S曲线测绘测。

2．绕线式异步电动机的M-S曲线测绘。

图5-6Tst线，分，因电动机不论带何种负载均能稳定运行；当时，机械特性为一曲线，称为机械特性的S≥Sm曲线部分，对恒转矩负载或恒功率负载而言，因为电动机这一特性段与这类负载转矩特性的配合，使电机不能稳定运行，而对于通风机负载，则在这一特性段上却能稳定工作。

在本实验系统中，通过对电机的转速进行检测，动态调节施加于电机的转矩，产生随着电机转速的下降，转矩随之下降的负载，使电机稳定地运行了机械特性的曲线部分。

通过读取不同转速下的转矩，可描绘出不同电机的M-S曲线。

五．实验设备1．MEL系列电机系统教学实验台主控制屏。

2．电机导轨及测功机、转矩转速测量（MEL-13、MEL-14）。

3．电机起动箱（MEL-09）。

4．三相鼠笼式异步电动机M04。

5．三相绕线式异步电动机M09。

六．实验方法1机G机，M04起动电机前，将三相调压器旋钮逆时针调到底，并将MEL-13中“转矩控制”和“转速控制”选择开关扳向“转速控制”，并将“转速设定”调节旋钮顺时针调到底。

实验步骤：（1）按下绿色“闭合”按钮开关，调节交流电源输出调节旋钮，使电压输出为220V，起动交流电机。

观察电机的旋转方向，是之符合要求。

（2）逆时针缓慢调节“转速设定”电位器经过一段时间的延时后，M04电机的负载将随之增加，其转速下降，继续调节该电位器旋钮电机由空载逐渐下降到200转/分左右（注意：转速低于200转/分时，有可能造成电机转速不稳定。

电动机实训报告电动机实训报告(5篇)在人们越来越注重自身素养的今天，报告使用的次数愈发增长，报告根据用途的不同也有着不同的类型。

那么，报告到底怎么写才合适呢？以下是小编为大家收集的电动机实训报告，仅供参考，希望能够帮助到大家。

电动机实训报告1一、实训目的通过本次的实训以提高同学们对具有过载保护的点动线路的理解和认识。

通过实训以达到知识和技能相结合的目的；更好的完成学习任务。

同时锻炼同学们的认知能力、技能水平；学会三相异步电动机具有过载保护的点动控制电路的操作和接线方法。

通过实习理解电力拖动以及点动的概念。

二、实训内容1、电动机的点动控制线路，具有过载保护的单相点动控制线路。

详图如下：2、线路分析（1）SB为线路的控制按钮。

（2）工作原理：合上开关QS起动：按下SB→KM线圈获电停止：放开SB→KM线圈断电释放按下控制按钮SB，由于接在按钮SB下端的KM线圈通电，KM主触头闭合，电机开始运转；当放开控制按钮SB后，电机停转。

这种线路叫做点动控制线路，由于线路中加装了热继电器，所以线路依然具有过载保护。

同时还兼有欠电压、失电压、短路等保护特点。

三、实训准备1、思想准备这个线路由于是刚开始接触到实习，对电工接线知识还是很欠缺，可能在接线的过程中将某根导线接错，导致整个实习失败。

对此我一定要在实习前细心的钻研图纸，认真的理解原理，虚心的向老师、同学请教，以确保此次实习圆满成功，达到规定的水平。

2、元器件准备序号元件名称元件型号元件数量单位备注1闸刀开关HK1-30/31只2熔断器RC1A-153只3熔断器RC1A-52只4交流接触器CJ0-201只5热继电器JR0-20/3D1只6按钮开关1只7电动机75W1台3、工具准备序号工具名称工具型号工具数量单位备注1钢丝钳160mm1把2斜口钳160mm1把3剥线钳1把4螺丝刀2只两种不同5电工刀1把6尖嘴钳160mm1把7测电笔1只4、材料准备序号材料名称材料型号材料数量单位备注1吕芯线BLV-2.53米2铜芯线BV-15米3钢精扎头2#3#各5支四、实训要求1、正确度要求。

电机实验报告实验目的，通过对电机的实验，掌握电机的工作原理和性能特点，加深对电机的理解和应用。

实验仪器和材料，电机、电源、万用表、电阻箱、导线等。

实验原理，电机是将电能转换为机械能的装置，其工作原理是利用电流在磁场中的作用力，使电机产生转矩，驱动机械运动。

电机的性能特点包括转速、转矩、效率等。

实验步骤：1. 将电机连接电源，调节电压使电机正常工作；2. 测量电机的空载转速和空载电流；3. 加负载后，测量电机的转速和电流，并计算出电机的输出功率；4. 改变电源电压，观察电机的转速变化，并记录数据；5. 对电机进行负载特性测试，测量电机在不同负载下的转速和电流。

实验数据处理：根据实验数据，绘制电机的转速-电流曲线和转速-功率曲线，分析电机的性能特点和工作状态。

通过实验数据处理，可以得出电机的效率、最大输出功率、额定转速等重要参数。

实验结果分析：根据实验结果分析，可以得出电机的性能特点和工作状态。

通过对电机的性能特点进行分析，可以为电机的选型和应用提供重要参考。

实验结论：通过本次实验，我们对电机的工作原理和性能特点有了更深入的了解，掌握了电机的测试方法和数据处理技巧。

同时，也对电机的应用和选型有了更深入的认识，为今后的学习和工作提供了基础和支持。

实验中遇到的问题及解决方法：在实验过程中，我们遇到了电机启动困难、测量数据不准确等问题，通过分析原因和调整方法，最终解决了这些问题，保证了实验的顺利进行。

实验改进意见：针对本次实验中存在的问题，我们提出了改进意见，包括优化实验方案、改进测量方法、提高实验数据的准确性等，为今后的实验工作提供了参考和借鉴。

总结：通过本次实验，我们深入了解了电机的工作原理和性能特点，掌握了电机的测试方法和数据处理技巧，为今后的学习和工作打下了坚实的基础。

同时，也对实验中存在的问题提出了改进意见，为今后的实验工作提供了参考和借鉴。

通过本次实验，我们对电机的工作原理和性能特点有了更深入的了解，掌握了电机的测试方法和数据处理技巧。

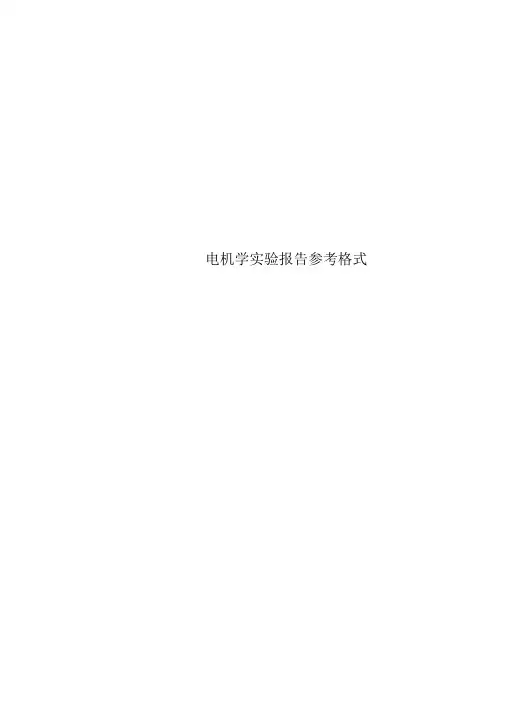

电机学实验报告参考格式一、实验名称：三相变压器空载、短路实验二、实验目的通过空载、短路及负载实验，确定三相变压器参数及运行特性。

三、实验内容1•变压器空载实验1）变压器低压边加额定电压U1°=U1N时，测量空载电流I10、空载功率P0及变压器高压边开路电压U 20。

2）测定变压器空载特性曲线U io = f（i io），注意：从U10 =12U1N开始往下做。

2 .变压器短路实验变压器低压边短路，测量当高压边电流达到额定时的高压边短路电压U k和功率P k，并记录室温。

四、实验接线（注意：画电路图应用直尺与圆规）三相变压器空载实验接线图三相变压器短路实验接线图五、实验记录：1空载实验1）当5。

宀讪= ________ V 时:2） Uio=f （i io ）曲线（注意：绘制表格应用直尺）表中： 1 ao1 bo1 co1io32 •短路实验I BI _ 1a0 ' 1b0 ' 1c01 103A ；P o = P 01 P 02 P 03 =w ；U 20i k六、实验数据处理1 •由空载实验1）求变比K =5旳U io©其中：U叽、U2°e分别为空载实验所测原副边电压相值。

2）绘制空载曲线u「= f（i「）。

（注意：要求使用标幺值做曲线，注意各基值的选取；绘制曲线应用坐标纸）3）求取激磁参数‘ U IN © Z m =——1I 10$* 1~/2 72x m - 、Z m - r m其中：U 1N '额定相电压；I10额定电压时的空载相电流；Po ---------- 额定电压时的三相功率之和以上求出的Z m、爪X m均为低压边的数值，归算到高压边则为：Z m冰呂2 .由短路实验1）求取短路参数u 沖 Zk1 N '■P k31:2 2X^ Z k - r k其中：・ 额定相电流；u k额定电流时的短路相电压；p k额定电流时的三相短路功率之和将r k、Z k 换算到基准工作温度75 °CP 0r m23I 10 4'234.5+75r k75 c _234.5 •二rk■' 2 丄 2 Z k75 C = r k75 C ' Xk其中：r 为实验时室温 2）计算短路电压及各分量 uI N Zk75 c100%U NU kr 」N「k75C100%U N $u 占 100%3）计算短路损耗3 •根据空载和短路实验所测定的参数，画出被测 变压器的“T”型等值电路。

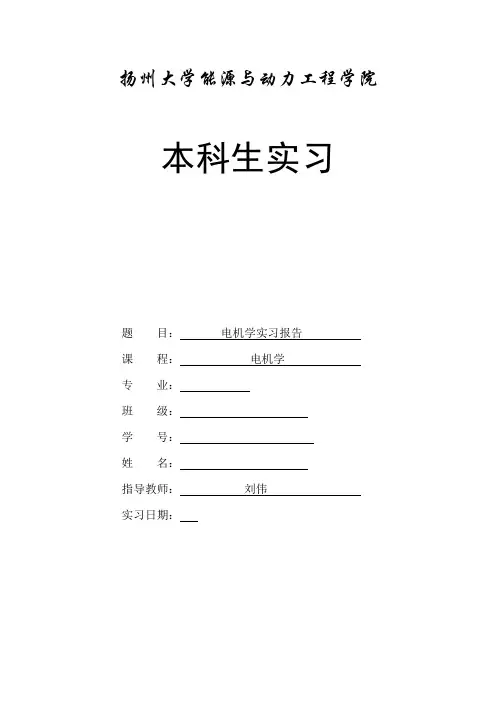

扬州大学能源与动力工程学院本科生实习题目：电机学实习报告课程：电机学专业：班级：学号：姓名：指导教师：刘伟实习日期：目录前言以及大中电机厂概况1、实习的目的及要求1.1实习的目的1.2实习的任务及要求2、电机整体结构及框架图2.1电机整体结构2.2电机各部分器件3、课程及参观内容3.1第一天课程内容-------------安全生产教育3.2第一天参观内容-------------电机制造的各个车间3.3第二天课程内容-------------低压交流异步电动机技术简介3.4第二天参观内容-------------锻压车间和绕线车间3.5第三天课程内容-------------高压三相异步电动机技术简介和同步电机技术简介3.6第三天参观内容-------------高压电机3.7第四天课程内容--------------直流电动机技术简介和高压电机出厂试验、测试3.8第四天参观内容-------------线圈制造分厂4、收获和体会文献来源前言电气工程及其自动化是一门非常普遍的学科。

电气工程一级学科包含电机与电器、电力系统及其自动化、高电压与绝缘技术、电力电子与电力传动、电工理论与新技术五个二级学科，电气工程的主要特点是以强电为主、弱电为辅、强弱电结合，电工技术与电子技术相结合、软件与硬件结合、元件与系统结合，具有交叉学科的性质，电力、电子、控制、计算机多学科综合，是“宽口径”专业。

时代在进步，科技在发展，电气工程及其自动化技术正以令人瞩目的发展速度，改变这我国工业的整体面貌。

同时，对社会的生产方式、人们的生活方式和思想观念也产生了重大的影响，并在现代化建设中发挥着越来越大的作用。

随着与信息科学，计算机科学和能源科学等学科的交融，他正在像智能化，网络话或集中话发展。

而与此同时，市场越来越需要更加全面的高科技人才本次实习，是在学习了《电机学》这门课的基础上，去靖江大中电机厂为期一周的参观实习。

这种“理论与实践”相结合的教学模式，增强了我们学生学习的积极性，使我们更够更直观地掌握书本上以及书本上没有的知识。

For per s onal use only in study and resear ch; not for commercial use羁膀袅肂蕿实验课程___________________ 电机学_____________________________薅学院名称____________ 核技术与自动化工程学院______________________膃专业名称电气工程及其自动化蒂学生姓名羈学生学号__________________________________________________莅指导教师___________________ 黄洪全________________________ 膅实验地点____________________ 6C603 ____________________薀实验成绩__________________________________________________蒈肆教务处制羂2015年6月19日袇蒂学生姓名羃袇祎实验一异步电机的M-S曲线测绘肁一.实验目的薁~转差曲线，并加薇用本电机教学实验台的测功机转速闭环功能测绘各种异步电机的转矩以比较。

肅腿二.预习要点羀莇1.复习电机M-S特性曲线。

袂2 . M-S特性的测试方法。

薂荿三.实验项目肇羄1.鼠笼式异步电机的M-S曲线测绘测。

蚀2 .绕线式异步电动机的M-S曲线测绘。

袈四.实验原理羅肂异步电机的机械特性的图5-6所示。

芈在某一转差率S m时，转矩有一最大值T m,称为图5-6异步电机的机械特性异步电机的最大转矩，S m称为临界转差率。

T m是异步电动机可能产生的最大转矩。

如果负载转矩T z> T m，电动机将承担不了而停转。

起动转矩T st是异步电动机接至电源开始起动时的电磁转矩，此时S=1 （n=0）。

对于绕线式转子异步电动机，转子绕组串联附加电阻，便能改变T st,从而可改变起动特性。

电机学实验报告实验一直流他励电动机机械特性一．实验目的了解直流电动机的各种运转状态时的机械特性二．预习要点1．改变他励直流电动机械特性有哪些方法？2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。

三．实验项目1．电动及回馈制动特性。

2．电动及反接制动特性。

3．能耗制动特性。

四．实验设备及仪器1．MEL系列电机系统教学实验台主控制屏。

2．电机导轨及转速表（MEL-13、MEL-14）3．三相可调电阻900Ω（MEL-03）4．三相可调电阻90Ω（MEL-04）5．波形测试及开关板（MEL-05）6、直流电压、电流、毫安表（MEL-06）7．电机起动箱（MEL-09）五．实验方法及步骤1．电动及回馈制动特性接线图如图5-1M为直流并励电动机M12（接成他励方式），U N=220V，I N=0.55A，n N=1600r/min，P N=80W；励磁电压U f=220V，励磁电流I f＜0.13A。

G为直流并励电动机M03（接成他励方式），U N=220V，I N=1.1A，n N=1600r/min;直流电压表V1为220V可调直流稳压电源自带，V2的量程为300V（MEL-06）；直流电流表mA1、A1分别为220V可调直流稳压电源自带毫安表、安倍表；mA2、A2分别选用量程为200mA、5A的毫伏表、安培表（MEL-06）R1选用900Ω欧姆电阻（MEL-03）R2选用180欧姆电阻（MEL-04中两90欧姆电阻相串联）R3选用3000Ω磁场调节电阻（MEL-09）R4选用2250Ω电阻（用MEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）开关S1、S2选用MEL-05中的双刀双掷开关。

按图5-1接线，在开启电源前，检查开关、电阻等的设置；（1）开关S1合向“1”端，S2合向“2”端。

第1篇一、实验目的本次实验旨在通过对电机性能的测试与分析，了解电机的基本工作原理、性能特点及其在实际应用中的表现。

通过实验，掌握电机测试方法，分析电机在不同工作条件下的性能变化，为电机选型、设计及维护提供依据。

二、实验内容1. 电机基本参数测量实验首先对电机的基本参数进行测量，包括额定电压、额定电流、额定功率、额定转速、额定转矩等。

通过万用表、示波器等仪器，对电机进行精确测量，确保实验数据的准确性。

2. 电机空载实验在空载条件下，测试电机转速、转矩、功率等参数，分析电机在无负载状态下的性能。

实验过程中，观察电机启动、运行、停止等过程，记录相关数据。

3. 电机负载实验在负载条件下，测试电机转速、转矩、功率等参数，分析电机在不同负载下的性能。

实验过程中，逐步增加负载，观察电机运行状态，记录相关数据。

4. 电机调速实验通过变频器对电机进行调速，测试不同转速下的电机性能，分析电机转速与功率、转矩之间的关系。

实验过程中，观察电机在不同转速下的运行状态，记录相关数据。

5. 电机制动实验测试电机在不同制动方式下的性能，包括机械制动、电磁制动等。

实验过程中，观察电机制动过程中的能量损耗，分析制动效果。

三、实验结果与分析1. 电机基本参数测量结果根据实验数据，本次测试的电机额定电压为220V，额定电流为10A，额定功率为2.2kW，额定转速为3000r/min，额定转矩为2N·m。

2. 电机空载实验结果在空载条件下，电机转速稳定在3000r/min，转矩约为0.2N·m，功率约为0.5kW。

实验结果表明，电机在空载状态下具有良好的启动性能。

3. 电机负载实验结果在负载条件下，随着负载的增加，电机转速逐渐降低，转矩和功率逐渐增大。

当负载达到额定值时，电机转速约为2400r/min，转矩约为 1.8N·m，功率约为 1.8kW。

实验结果表明，电机在额定负载下具有良好的运行性能。

4. 电机调速实验结果通过变频器对电机进行调速，实验结果表明，电机转速与功率、转矩之间存在一定的线性关系。

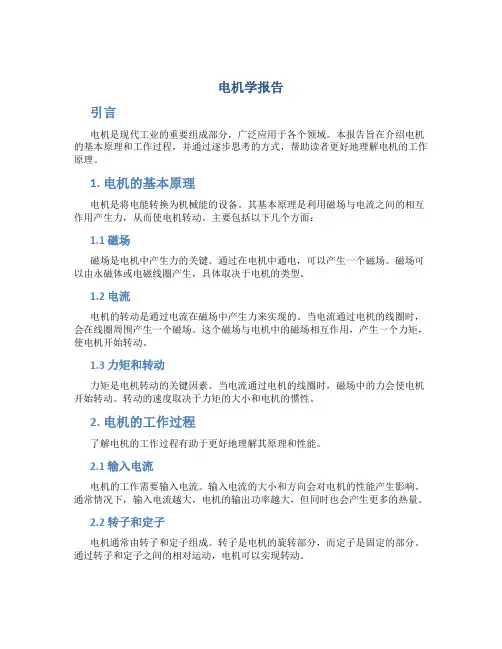

电机学报告引言电机是现代工业的重要组成部分，广泛应用于各个领域。
