General Specification 一般规格书 AE100MG/MN/MH/SC，AE200MG/MN/MH/SC，AE300MG/MN 一体型电磁流量计AE14 电磁流量转换器AE100DG/DN/DH，AE200DG/DN/DH，AE300DG/DN分离型电磁流量传感器AE100/200/300[Style:S2], AE14[Style:S1]ADMAG系列电磁流量计是横河公司在流量仪表领域中多年经验的结晶，其设计与横河公司质量控制体系保证了产品的高精度和高可靠性，ADMAG AE是由ADMAG系列改进而来的。

ADMAG AE 的外壳分为两腔，它将电器部分与周围隔开以便于接线。

ADMAG AE采用双频励磁，具有快速响应和消除输出噪声功能，而且可采用陶瓷衬里，从而使得该电磁流量计的应用更加广泛。

■特点：■双频励磁技术所带来的快速响应和高稳定性■高精确度，指示值的0.5%■双腔外壳将电器部分与周围隔开以便于接线■交、直流电源均可使用（100V/200V）■用于24V直流的4芯电缆■高清晰度LCD背光显示■99.9%高纯度氧化铝陶瓷衬里■完善的防漏液保护——铂氧化铝陶瓷合金电极和陶瓷衬里■压力容器等级97/23/EC■技术指标：■用于AE100MG/MN/SC/MH，AE200MG/MN/SC/MH，AE300MG/MN的电磁流量转换器AE14注1：对于不带显示器的转换器，必须用手持式终端来设置参数注2：脉冲输出和报警输出使用相同的接线端，所以这两个功能不能在同一时间使用注3：请参照GS01E07F01-00C现场通讯类型（/FB）输出信号：（注3）电流输出：4～20mA DC （负载电阻最大为750Ω） 半导体触点输出：脉冲输出或报警输出（参数选择） （额定触点：30V DC（关）和200mA（开）） 通信信号（选用）（注3）BRAIN或HART通信信号（叠加4～20mA DC信号上） 负载电阻：（包括电缆电阻）BRAIN：250～600ΩHART：230～600Ω取决于环路中的其它设备（多点模式）负载电容：最大0.22μF负载电感：最大3.3mH与电源线间距：≥15cm（避免平行布线）接收仪表的输入阻抗：≥10kΩ（在2.4kHz时）最大电缆长度：2km（使用“CEV”电缆时）瞬时流量量显示功能：（仅用于带显示器的转换器） 流量既可用流量单位显示，也可用量程百分比显示 累积流量显示功能：（仅用于带显示器的转换器） 只要设定一个积算系数，可以显示用任何流量单位表示的累积值阻尼功能：（注1）可设定范围从1秒～200秒（63%响应时间）量程范围设定功能：（注1）可以通过设定体积单位、时间单位、流量值和流量计通径来设定体积流量体积单位：加仑，桶（=158.987L），m3，L，cm3时间单位：秒、分钟、小时、天流量计通径：mm，inch脉冲输出功能：（注2）（注3）通过设定一个脉冲系数就可以输出用任何单位表示的脉冲量脉冲宽度：占空比50%或固定脉冲宽度（0.5，1，20，33，50或100ms）供用户选择输出速率：0.0001-1000PPS（选择脉冲输出时）状态输出功能：（注2）（注3）在参数设定中，可以选择下述中的一个·自动双范围状态输出自动双范围选择·正、反流向状态输出直接测量正向和反向流量·积算开关状态输出：当内部积算值超过设定值时，状态触点就改变状态·下限报警：流量小于下限设定值报警报警输出功能：（注2）（注3）在有警告产生时显示警告信号（通常被关闭）自诊断功能：（注1）转换器失灵，流量管损坏，设定错误等都可以被诊断并且显示出来失电数据保护：由EEPROM贮存数据，不需要备份电池接线口：ANSI 1/2NPT内螺纹，DIN Pg13.5内螺纹，ISO M20*1.5内螺纹，JIS G1/2内螺纹端子连接：M4螺钉外壳材料：铝合金涂层：聚氨酯防腐涂层盖子：深海藓绿（蒙赛尔色系0.6GY3.1/2.0）外壳：乳白色（蒙赛尔色系2.5Y8.4/1.2）防护结构：IP67，NEMA4X，JIS C0920水密性防护安装（AE14）：2英寸管道安装■测量管AE100MG/MN/SC/MH，AE200MG/MN/SC/MH，AE300MG/MN；AE100DG/DN/DH，AE200DG/DN/DH，AE300DG/DN 结构：IP67，NEMA4X，JIS C0920防浸水型通径：**65和125mm衬里为PFA只有CENELEC ATEX涂层：接线盒（AE***D）：聚氨酯防腐涂层盖子：深海藓绿（蒙赛尔色系0.6GY3.1/2.0）外壳：乳白色（蒙赛尔色系2.5Y8.4/1.2）壳体2.5～100mm通径：无（不锈钢表面）125～400mm通径：，乳白色（蒙赛尔色系2.5Y8.4/1.2）测量管材料：2.5～15mm通径：外壳：不锈钢（SCS11）法兰（仅15mm）：不锈钢（SUS304）管子：不锈钢（SCS13）或氧化铝陶瓷（99.9%）接线盒：铝合金（AE***D）25～100mm通径：外壳：不锈钢（SCS304）法兰：不锈钢（SUS304）管子：不锈钢（SUS304）*或氧化铝陶瓷（99.9%） 接线盒：铝合金（AE***D）125～400mm通径：外壳：碳钢法兰：碳钢管子：不锈钢（SUS304）*或氧化铝陶瓷（99.9%——仅限150和200mm通径）接线盒：铝合金（AE***D）*仅对于PFA和聚氨酯衬里接液部分材质：衬里：PFA，氧化铝陶瓷，聚氨酯电极：不锈钢（SUS316L），哈氏合金C（相当于哈氏合金C-276），钛，钽，铂铱接地环：不锈钢（SUS316），哈氏合金C（相当于哈氏合金C-276），钛，钽，铂铱垫圈：·VALQUA#7020：四氟乙烯树脂和填充物（在流量管管体和接地环之间；陶瓷衬里）·VALQUA#4010：四氟乙烯橡胶（在流量管管体和接地环之间；附加规格/FRG）·非石棉连接片外壳带四氟乙烯树脂（在接地环和管道法兰之间。

电磁流量计使用及选型说明书上海仟侨实业有限公司Shanghai QianQiao Industrial Co.,Ltd目录1、工作原理 。

32、如何正确选型 。

43、面板按键说明 。

54、如何调看显示屏中的参数。

75、如何由显示状态进入设定状态。

76、如何设定测量管口径。

77、如何设定流量量程。

78、如何设定测量阻尼时间。

89、如何改变流量值的正负号。

810、如何调整流量计的零位。

811、如何设定小信号的切除点。

912、如何设定脉冲输出方式。

913、如何设定频率输出范围。

1014、如何设定空管报警。

1015、如何设定上下限报警。

1116、如何设定累计量清零。

1117、如何修正仪表输出零点和满度值（4-20mA）。

1118、如何设定其它参数。

1119、如何接线 。

1320、如何安装 。

1521、如何正确选择数字量和模拟量输出方式。

1622、主要技术参数指标。

1923、自诊断信息与故障处理 。

2024、 流量计的型号说明。

22一、工作原理电磁流量计的工作原理基于法拉第电磁感应定律。

如下图所示，当导电流体以平均流速V 通过装有一对测量电极的一根内径为D 的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B 的磁场中。

那么，在一对电极上就会感应出垂直于磁场方和流动方向的电动势E。

V D B E ⋅⋅=（V）电磁流量计转换器电路框图如下所示：图电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流，以达到B 是个常量；同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号，便于流量的显示、控制与调节。

U二、如何正确选型仪表的选型是应用中非常重要的工作，首先必须根据被测流体的有关参数选择流量计的口径、内衬和电极材料，再次根据用户对流量计的要求选择仪表外壳防护等级和输出功能，据有关资料表明，仪表在实际使用中有2/3的故障是仪表的错误选型而造成的，请特别注意。

选型工作一般包括以下7个部分，即：1、收集被测流体的有关参数流体名称、最大/最小流量、最高压力、最高/最低温度、流体电导率、流体对仪表的磨损性与腐蚀性、是否有回流（反向流）出现、管内是否出现负压等。

横河AXF电磁流量计安装和常见的故障！20世纪50年代初EMF实现了工业化应用，近年来在世界范围内，EMF产量约占工业流量仪表总数的5%～6.5%，特别是2000年以来，这个数值有逐年上升的趋势。

电磁流量计作为工业流量测量仪表的一种，在其安装与使用方面有一些技巧和注意事项，在这里结合我一些切身经验和大家讨论，希望能对电磁流量计的正确安装与使用作出贡献。

1.磁流量计的使用优点电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等；它不产生因检测流量所形成的压力损失，仪表的阻力仅是同一长度管道的沿程阻力，节能效果，对于要求低阻力损失的大管径供水管道最为适合；电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率(只要在某阈值以上)变化明显的影响；与其他大部分流量仪表相比，它的前置直管段要求较低；电磁流量计的测量范围度大，通常为20：1～50：1，可选流量范围宽。

满度值液体流速可在0.5～10m/s内选定。

有些型号仪表可在现场根据需要扩大和缩小流量(例如设有4位数电位器设定仪表常数)不必取下作离线实流标定；电磁流量计的口径范围比其他品种流量仪表宽，从几毫米到3m；可测正反双向流量，也可测脉动流量，只要脉动频率低于激磁频率很多；仪表输出本质上是线性的；易于选择与流体接触件的材料品种，可应用于腐蚀性流体。

当然，电磁流量计也有缺点。

比如它不能测量电导率很低的液体，如石油制品和有机溶剂等；不能测量气体、蒸汽和含有较多较大气泡的液体；通用型EMF由于衬里材料和电气绝缘材料的限制，不能用于测量较高温度的液体。

2.安装与使用注意事项2.1使用时应注意的一般事项液体应具有测量所需的电导率，并要求电导率分布大体上均匀。

因此流量传感器安装要避开容易产生电导率不均匀场所，例如其上游附近加入药液，加液点最好设于传感器下游。

使用时传感器测量管必须充满液体(非满管型例外)。

电磁流量计选型说明电磁流量计是一种用于测量流体流量的仪器，利用管道中的电磁场对流体进行测量。

电磁流量计广泛应用于化工、石油、制药和食品等工业领域中。

本文旨在介绍电磁流量计的选型及其注意事项。

电磁流量计的选型测量对象电磁流量计可以测量各种液体、浆料和糊状物流，但其测量原理限制了测量对象的电导率必须大于1μS/cm。

因此，在选择电磁流量计时，要考虑被测流体的电导率，选择适合的流量计型号。

同时，电磁流量计还可以作为多相流测量仪器，可测量含固体、气体的多相流。

测量要求1.测量范围电磁流量计的测量范围应该与被测流体的流量相匹配，当流量超过流量计的测量范围时，会降低测量精度，甚至使流量计失效。

2.测量精度对于不同的流量计型号，其测量精度会有所不同。

测量精度主要取决于流量计的传感器和流量计处理器的质量，因此，在选择电磁流量计时，应该仔细查看其在不同流量下的精度值，以确保其精度满足需要。

工艺条件1.管道材质和尺寸电磁流量计的测量原理需要管道是导电性的。

因此，在选择电磁流量计时，需要考虑管道的材质和尺寸。

一般情况下，选择与被测液体相容的材料作为管道材质，比如不锈钢或PVC等材料。

2.流量计安装电磁流量计的安装位置也会影响测量精度和稳定性。

为了避免因管道的拐角等位置引起的流体扰动，应尽量选择直管段的位置进行安装。

同时，还需要考虑管道防腐、耐高温等特性，选择适合的安装方式。

电磁流量计的操作注意事项1.安装前应检查设备及其零部件的完整性并确认是否与规格相符。

2.确保电磁流量计的安装位置在直管段上，并避免其被安装在弯头或闸门附近。

3.确保电磁流量计的电路绝缘完好，避免电流逸出或与其他设备产生短路。

4.在使用前，应对电磁流量计进行校准和验收，以保证其测量精度。

5.平时应定期进行维护和保养，并检查其电池是否正常。

总结通过本文的介绍，我们了解了电磁流量计的选型和操作注意事项。

在选型时，需要考虑电磁流量计的测量对象和测量要求，并结合工艺条件进行选择。

ＡＸＦ电磁流量计外形尺寸１可以到ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｌｊ．ｃｏｍ／．这里面进行浏览查看●AXF 标准，AXF002-AXF015，夹持型，PFA 衬里单位：mm(英寸数近似值)分离型传感器一体型流量计分离型传感器一体型流量计F22.EPS*1: 当使用显示器代码为N 时，图上所示的数值要减去12 mm (0.47 inch)。

对于带显示器的防爆型仪表，图上所示的数值要加上5 mm (0.2 inch)。

*2: 根据接地环代码和可选项代码的选取，L (面间距离)要加上以下各值：*3: 每个潜水型传感器配装有防水塞和一根30 m (98.4 ft)长的电缆。

表上的重量加上9.5 kg (20.9 lb)。

AXF002AXF005AXF010AXF015GWCD EN P12N A 1A 1●AXF 标准，AXF025-AXF125，夹持型，PFA /聚氨酯橡胶衬里*1: 当使用显示器代码为N 时，图上所示的数值要减去12 mm (0.47 inch)。

对于带显示器的防爆型仪表，图上所示的数值要加上5 mm (0.2 inch)。

*2: 根据接地环代码和可选项代码的选取，L (面间距离)*3: 当选用电极构造2时，在W (宽度)上加上以下各值。

*4:每个潜水型传感器配装有防水塞和一根30 m (98.4ft)长的电缆。

表上的重量加上9.5 kg (20.9 lb)。

标称尺寸W25+52.5(2.06)32, 40, 50+52(2.05)65, 80+49(1.93)100+48(1.89)125+47(1.85)单位：mm (英寸数近似值)分离型传感器一体型流量计分离型传感器一体型流量计AXF025AXF032AXF040AXF050AXF065AXF080AXF100AXF125GWCD E N P12N A U 12A 1●AXF 单位：mm(英寸数近似值)分离型传感器一体型流量计分离型传感器一体型流量计。

横河电机株式会社IM 01E20C02-01C-C 第5版i IM 01E20C02-01C-C第4版: 2005年2月(KP)横河电机株式会社 版权所有2003目录1.简介..............................................................................................................1-11.1安全使用电磁流量计............................................................................1-21.2保修.....................................................................................................1-31.3分离型传感器配套................................................................................1-31.4ATEX 文件............................................................................................1-42.操作须知.......................................................................................................2-12.1检查型号和规格...................................................................................2-12.2附件.....................................................................................................2-12.3存放须知..............................................................................................2-12.4安装地点须知.......................................................................................2-23.安装..............................................................................................................3-13.1安装地点..............................................................................................3-13.2安装.....................................................................................................3-14.接线..............................................................................................................4-14.1接线须知..............................................................................................4-14.2电缆.....................................................................................................4-14.3接线口..................................................................................................4-34.4接线.....................................................................................................4-44.4.1打开壳盖.......................................................................................4-44.4.2端子结构.......................................................................................4-44.4.3电源电缆接线须知.........................................................................4-54.4.4直流电源连接................................................................................4-54.4.5接地..............................................................................................4-64.4.6分离型传感器与AXFA14转换器连接.............................................4-64.4.7连接外部仪表................................................................................4-74.4.8安装壳盖.......................................................................................4-85.基本操作步骤（显示单元的使用）...............................................................5-15.1操作面板的构造和功能........................................................................5-15.2显示单元的设置方法............................................................................5-25.2.1显示模式→设置模式.....................................................................5-25.2.2设置模式.......................................................................................5-45.3参数设置步骤.......................................................................................5-45.3.1选择型数据的设置示例：流量单位................................................5-45.3.2数值型数据的设置示例：流量量程................................................5-65.3.3字符数字组合型数据的设置示例：位号........................................5-7ii IM 01E20C02-01C-C6.参数说明.......................................................................................................6-16.1参数.....................................................................................................6-16.2参数列表..............................................................................................6-16.3参数列表总览.......................................................................................6-26.4参数说明............................................................................................6-12(1) 菜单B ：快速设置项...........................................................................6-12(2) 菜单C ：基本设置项..........................................................................6-15(3) 菜单D ：累计值设置项.......................................................................6-17(4) 菜单E ：脉冲设置项...........................................................................6-19(5) 菜单F ：状态功能设置项....................................................................6-20(6) 菜单G ：报警设置项..........................................................................6-26(7) 菜单H ：显示设置项..........................................................................6-30(8) 菜单J ：辅助功能设置项....................................................................6-30(9) 菜单K ：诊断功能设置项...................................................................6-33(10) 菜单M ：自动调零功能设置项..........................................................6-33(11) 菜单N ：环路测试设置项..................................................................6-34(12) 菜单P ：参数保护项.........................................................................6-346.5报警功能............................................................................................6-356.5.1报警级别.....................................................................................6-356.5.2报警选择.....................................................................................6-366.5.3报警和警告提示..........................................................................6-386.6AXF 一体型流量计须知.......................................................................6-407.使用智能终端（BT200）进行操作............................................................7-17.1BT200基本操作...................................................................................7-17.1.1键盘布置及显示............................................................................7-17.1.2按键说明.......................................................................................7-17.2使用BT200操作AXFA14......................................................................7-37.2.1BT200连线....................................................................................7-37.2.2BT200的数据更新和上传下载功能................................................7-37.2.3BT200界面和流量数据显示...........................................................7-47.3使用BT200进行参数设置.....................................................................7-47.3.1BT200选择型数据的设置：流量单位............................................7-57.3.2BT200数字型数据的设置：流量量程............................................7-67.3.3BT200字符数字组合型数据的设置：位号.....................................7-78.使用HART 手操器进行操作...........................................................................8-18.1通讯线路状况.......................................................................................8-28.1.1AXFA14和HART 手操器之间的连接..............................................8-28.1.2通讯线路要求................................................................................8-28.2HART 手操器（275型）的基本操作.....................................................8-38.2.1键盘布置和功能............................................................................8-38.2.2显示..............................................................................................8-48.2.3调入菜单地址................................................................................8-48.2.4输入、设置和发送数据..................................................................8-58.3参数.....................................................................................................8-58.3.1参数结构.......................................................................................8-58.3.2数据更新.......................................................................................8-58.3.3问题检查.......................................................................................8-68.3.4设置参数.......................................................................................8-68.3.5菜单树.........................................................................................8-21iii IM 01E20C02-01C-C9.实际操作.......................................................................................................9-19.1运行前调零..........................................................................................9-19.1.1利用显示单元开关进行调零..........................................................9-29.1.2通过外部状态输入进行调零操作...................................................9-310.维修............................................................................................................10-110.1零部件更换........................................................................................10-110.1.1更换保险丝..................................................................................10-110.1.2更换显示单元..............................................................................10-210.1.3更换放大器..................................................................................10-310.2开关设置............................................................................................10-410.2.1设置熔断开关..............................................................................10-410.2.2设置写保护开关..........................................................................10-410.3故障检修............................................................................................10-510.3.1无指示.........................................................................................10-510.3.2零点不稳定..................................................................................10-610.3.3显示与实际流量不一致................................................................10-711.概述............................................................................................................11-112.防爆型仪表.................................................................................................12-112.1CENELEC ATEX (KEMA).................................................................12-112.2FM .....................................................................................................12-212.3CSA ...................................................................................................12-312.4TIIS....................................................................................................12-4TIIS 防火设备的安装和操作注意事项...........................................................EX-B03E1.概述 (1)2.防爆结构防火型电气设备 (1)3.术语 (1)4.防火设备的安装 (2)5.防火设备的外部接线 (2)6.防火设备的维修 (3)7.防火型电缆接入设备的选择....................................................................31.简介本仪表在出厂前已经过全面调试。

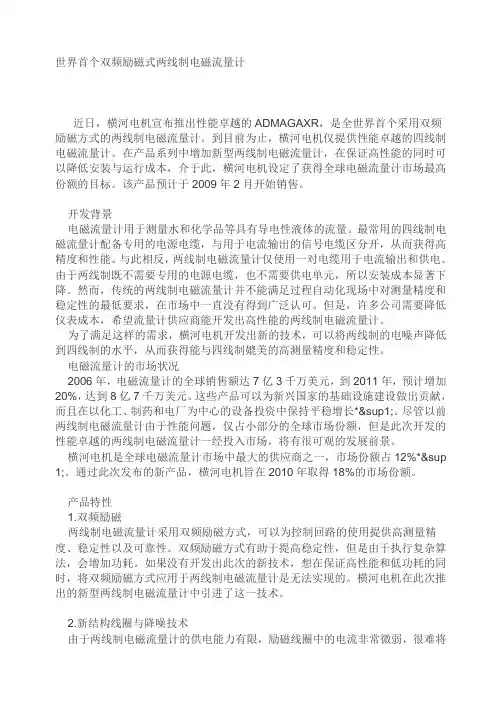

世界首个双频励磁式两线制电磁流量计近日，横河电机宣布推出性能卓越的ADMAGAXR，是全世界首个采用双频励磁方式的两线制电磁流量计。

到目前为止，横河电机仅提供性能卓越的四线制电磁流量计。

在产品系列中增加新型两线制电磁流量计，在保证高性能的同时可以降低安装与运行成本，介于此，横河电机设定了获得全球电磁流量计市场最高份额的目标。

该产品预计于2009年2月开始销售。

开发背景电磁流量计用于测量水和化学品等具有导电性液体的流量。

最常用的四线制电磁流量计配备专用的电源电缆，与用于电流输出的信号电缆区分开，从而获得高精度和性能。

与此相反，两线制电磁流量计仅使用一对电缆用于电流输出和供电。

由于两线制既不需要专用的电源电缆，也不需要供电单元，所以安装成本显著下降。

然而，传统的两线制电磁流量计并不能满足过程自动化现场中对测量精度和稳定性的最低要求，在市场中一直没有得到广泛认可。

但是，许多公司需要降低仪表成本，希望流量计供应商能开发出高性能的两线制电磁流量计。

为了满足这样的需求，横河电机开发出新的技术，可以将两线制的电噪声降低到四线制的水平，从而获得能与四线制媲美的高测量精度和稳定性。

电磁流量计的市场状况2006年，电磁流量计的全球销售额达7亿3千万美元，到2011年，预计增加20%，达到8亿7千万美元。

这些产品可以为新兴国家的基础设施建设做出贡献，而且在以化工、制药和电厂为中心的设备投资中保持平稳增长*¹。

尽管以前两线制电磁流量计由于性能问题，仅占小部分的全球市场份额，但是此次开发的性能卓越的两线制电磁流量计一经投入市场，将有很可观的发展前景。

横河电机是全球电磁流量计市场中最大的供应商之一，市场份额占12%*&sup 1;。

通过此次发布的新产品，横河电机旨在2010年取得18%的市场份额。

产品特性1.双频励磁两线制电磁流量计采用双频励磁方式，可以为控制回路的使用提供高测量精度、稳定性以及可靠性。

通用技术规格<<目录>> <<索引>>GS 01E20C01-01C-CAXFA11G分离型电磁流量计转换器AXFA11分离型电磁流量计高级转换器是基于数十年现场实践经验研发的产品，不仅耐用，而且易于操作。

AXFA11采用了液晶显示器、红外开关以及“快速设置”参数，充分改善维护的简便性。

可更换电极式传感器和电极粘污度诊断功能的结合大大提高了系统可维护性。

AXFA11同时还采用了能消除流体噪音的“双频励磁法”和为应对恶劣环境所新增的“增强型双频励磁法”，确保了系统的强效稳定性和响应的高速性。

注：“双频励磁法”是横河电机株式会社的专用技术。

■产品特点●使用方便流体粘污度诊断通过监控电极上绝缘介质的粘污度可以判断仪表是否需要进行维修。

由于采用了选购的可更换电极式测量管，即使在严重粘污时，也可以很方便地从流量计上拆下电极进行清洗。

多功能清晰显示显示器采用一个大的带背光全点阵液晶显示屏，它可以用来进行各种显示。

可以显示一到三行。

发生报警时，显示器上还会显示出具体的应急对策。

“Easy Setup ”（快速设置）参数使用频次最高的参数整合成一组，位于参数设置的最前面。

用户可以在不打开壳盖的情况下，使用红外开关进行参数设置。

安装后可立即运行出厂时，AXFA11的主要参数已设置完全。

因此，安装和接线后可以立即运行AXFA11。

小巧轻便型放大器AXFA11配备的是小巧而轻便的放大器。

产品特点 P . 1标准技术规格P . 2标准性能P . 4正常运行环境P . 5附件P . 5型号和附加规格代码P . 6AXFA11分离型转换器的选项说明P . 7端子结构，端子接线P . 7外形尺寸P . 8订货信息P . 10内容● 产品系列改善精度规格标准精度为读数的0.35%。

也有选购的高精度等级，精度为读数的0.2%。

●增强型性能和技术规格增强型双频励磁法“增强型双频励磁法”为可选项。

General Specification 一般规格书 AE100MG/MN/MH/SC，AE200MG/MN/MH/SC，AE300MG/MN 一体型电磁流量计AE14 电磁流量转换器AE100DG/DN/DH，AE200DG/DN/DH，AE300DG/DN分离型电磁流量传感器AE100/200/300[Style:S2], AE14[Style:S1]ADMAG系列电磁流量计是横河公司在流量仪表领域中多年经验的结晶，其设计与横河公司质量控制体系保证了产品的高精度和高可靠性，ADMAG AE是由ADMAG系列改进而来的。

ADMAG AE 的外壳分为两腔，它将电器部分与周围隔开以便于接线。

ADMAG AE采用双频励磁，具有快速响应和消除输出噪声功能，而且可采用陶瓷衬里，从而使得该电磁流量计的应用更加广泛。

■特点：■双频励磁技术所带来的快速响应和高稳定性■高精确度，指示值的0.5%■双腔外壳将电器部分与周围隔开以便于接线■交、直流电源均可使用（100V/200V）■用于24V直流的4芯电缆■高清晰度LCD背光显示■99.9%高纯度氧化铝陶瓷衬里■完善的防漏液保护——铂氧化铝陶瓷合金电极和陶瓷衬里■压力容器等级97/23/EC■技术指标：■用于AE100MG/MN/SC/MH，AE200MG/MN/SC/MH，AE300MG/MN的电磁流量转换器AE14注1：对于不带显示器的转换器，必须用手持式终端来设置参数注2：脉冲输出和报警输出使用相同的接线端，所以这两个功能不能在同一时间使用注3：请参照GS01E07F01-00C现场通讯类型（/FB）输出信号：（注3）电流输出：4～20mA DC （负载电阻最大为750Ω） 半导体触点输出：脉冲输出或报警输出（参数选择） （额定触点：30V DC（关）和200mA（开）） 通信信号（选用）（注3）BRAIN或HART通信信号（叠加4～20mA DC信号上） 负载电阻：（包括电缆电阻）BRAIN：250～600ΩHART：230～600Ω取决于环路中的其它设备（多点模式）负载电容：最大0.22μF负载电感：最大3.3mH与电源线间距：≥15cm（避免平行布线）接收仪表的输入阻抗：≥10kΩ（在2.4kHz时）最大电缆长度：2km（使用“CEV”电缆时）瞬时流量量显示功能：（仅用于带显示器的转换器） 流量既可用流量单位显示，也可用量程百分比显示 累积流量显示功能：（仅用于带显示器的转换器） 只要设定一个积算系数，可以显示用任何流量单位表示的累积值阻尼功能：（注1）可设定范围从1秒～200秒（63%响应时间）量程范围设定功能：（注1）可以通过设定体积单位、时间单位、流量值和流量计通径来设定体积流量体积单位：加仑，桶（=158.987L），m3，L，cm3时间单位：秒、分钟、小时、天流量计通径：mm，inch脉冲输出功能：（注2）（注3）通过设定一个脉冲系数就可以输出用任何单位表示的脉冲量脉冲宽度：占空比50%或固定脉冲宽度（0.5，1，20，33，50或100ms）供用户选择输出速率：0.0001-1000PPS（选择脉冲输出时）状态输出功能：（注2）（注3）在参数设定中，可以选择下述中的一个·自动双范围状态输出自动双范围选择·正、反流向状态输出直接测量正向和反向流量·积算开关状态输出：当内部积算值超过设定值时，状态触点就改变状态·下限报警：流量小于下限设定值报警报警输出功能：（注2）（注3）在有警告产生时显示警告信号（通常被关闭）自诊断功能：（注1）转换器失灵，流量管损坏，设定错误等都可以被诊断并且显示出来失电数据保护：由EEPROM贮存数据，不需要备份电池接线口：ANSI 1/2NPT内螺纹，DIN Pg13.5内螺纹，ISO M20*1.5内螺纹，JIS G1/2内螺纹端子连接：M4螺钉外壳材料：铝合金涂层：聚氨酯防腐涂层盖子：深海藓绿（蒙赛尔色系0.6GY3.1/2.0）外壳：乳白色（蒙赛尔色系2.5Y8.4/1.2）防护结构：IP67，NEMA4X，JIS C0920水密性防护安装（AE14）：2英寸管道安装■测量管AE100MG/MN/SC/MH，AE200MG/MN/SC/MH，AE300MG/MN；AE100DG/DN/DH，AE200DG/DN/DH，AE300DG/DN 结构：IP67，NEMA4X，JIS C0920防浸水型通径：**65和125mm衬里为PFA只有CENELEC ATEX涂层：接线盒（AE***D）：聚氨酯防腐涂层盖子：深海藓绿（蒙赛尔色系0.6GY3.1/2.0）外壳：乳白色（蒙赛尔色系2.5Y8.4/1.2）壳体2.5～100mm通径：无（不锈钢表面）125～400mm通径：，乳白色（蒙赛尔色系2.5Y8.4/1.2）测量管材料：2.5～15mm通径：外壳：不锈钢（SCS11）法兰（仅15mm）：不锈钢（SUS304）管子：不锈钢（SCS13）或氧化铝陶瓷（99.9%）接线盒：铝合金（AE***D）25～100mm通径：外壳：不锈钢（SCS304）法兰：不锈钢（SUS304）管子：不锈钢（SUS304）*或氧化铝陶瓷（99.9%） 接线盒：铝合金（AE***D）125～400mm通径：外壳：碳钢法兰：碳钢管子：不锈钢（SUS304）*或氧化铝陶瓷（99.9%——仅限150和200mm通径）接线盒：铝合金（AE***D）*仅对于PFA和聚氨酯衬里接液部分材质：衬里：PFA，氧化铝陶瓷，聚氨酯电极：不锈钢（SUS316L），哈氏合金C（相当于哈氏合金C-276），钛，钽，铂铱接地环：不锈钢（SUS316），哈氏合金C（相当于哈氏合金C-276），钛，钽，铂铱垫圈：·VALQUA#7020：四氟乙烯树脂和填充物（在流量管管体和接地环之间；陶瓷衬里）·VALQUA#4010：四氟乙烯橡胶（在流量管管体和接地环之间；附加规格/FRG）·非石棉连接片外壳带四氟乙烯树脂（在接地环和管道法兰之间。

上海数捷电气有限公司联系人丗胡先生 •i手机丗137********•j联系电话丗021-********-23传真丗021-******** E-mail•Fhxc@QQ:904091685電磁流量計操作說明書1.基本操作程序資料之設定可由SET,SHIFT,及鍵來變更.AXFA11亦可使用手提BRAIN Terminal(BT200)或HART 通信器設定.NOTE(1) 於保護蓋之玻璃視窗上使用這些按鍵.(2) 玻璃視窗上如有髒污,灰塵,或其他物質時,請用軟質乾淨的布料擦拭.(3) 穿戴髒污的手套操作,可能使按鍵反應異常1.1操作盤架構及功能(1) 資料顯示區依參數設定可顯示第一行(Display Select 1),第二行(Display Select 2),第三行(Display Select 3).每行右方以反白字體顯示對應該行之內容.(2) 按鍵設定操作SET: 往下移動項目層,選擇,或確認.SHIFT+SET: 往上移動項目層(按著SHIFT 鍵時,再按SET 鍵)移動游標向下(參數選項)或 增加數值(數值參數)SHIFT: 移動游標向右(數值參數)移動游標向上(參數選項)(3)顯示項目(4) 反白字體顯示(1) 資料顯示區(3) 顯示項目(2) 設定開關(紅外線觸控開關)顯示項目及反白字體指示瞬間流量: %實際瞬間流量實際瞬間流量: mA 條狀圖指示實際瞬間流量正向累積流量逆向累積流量正逆向偏差累積流量儀表標號電極附著診斷通信通信型式顯示瞬間流量之百分比顯示瞬間流量之讀值顯示瞬間流量電流輸出顯示瞬間流量之百分比條狀圖顯示正向累積流量顯示逆向累積流量顯示正逆向累積流量間之偏差量顯示儀表標號( 16個字元 )以條狀圖顯示電極附著狀況1.2顯示單元設定方法NOTE於改變任何設定之前請確認詳細之相關參數設定內容1.2.1顯示模式 → 設定模式當電源啟動時即進入顯示模式,且依下列步驟進入設定模式顯示例 : 顯示模式至設定模式步驟條狀圖指示瞬間流量按住鍵2 秒鐘同時按鍵和於設定模式回到顯示模式時 , 輸入模式將在一分鐘內被省略開始顯示模式顯示模式輸入模式(2秒或多)主項參數搜尋模式副項參數搜尋模式參數搜尋模式參數更換模式設定模式按著SHIFT鍵時,再按SET鍵實際瞬間流量﹝FR ﹞正向累積流量﹝FTL ﹞鍵並選擇[ YES ] , 進入設定模式銀幕顯示系統是否進入設定模式反白字體為游標位置指示目前選擇的項目按整個銀幕點滅要求確認此時再按一次確認所選之項目系統進入設定模式可選擇參數設定整個步驟是從顯示模式變為參數搜尋模式參數搜尋模式設定模式1.2.2設定模式當設定模式依照1.2.1所述被啟動,如在十分鐘內無任何操作時,系統自動回復至顯示模式 .1.3參數設定步驟AXFA11 常用的參數已一起群組在表單 B 中的Easy Setup . 本節提供B : Easy Setup 之參數設定步驟 .1.3.1( 例 ) 選擇型式資料 : 流量單位本例敘述流量單位設定B21 : Base Flow Unit ( 將 m3 改為 l [ Liter ] )此銀幕已在參數搜尋模式1. 選擇型式2. 數字型式3. 字元型式在預設清單中選擇所須之資料項目設定數值及小數點資料是由字元組合計16個字元詳下表開始主項目參數搜尋模式設定模 主項目參數按鍵進入 B : Easy Setup .此銀幕已在副項目參數搜尋模式按 鍵,使游標移至B21 : Base Flow Unit游標已移至 B21 : Base Flow Unit ( 副項目選擇畫面 ( A ) )此銀幕已用 鍵叫出參數更換模式按 鍵,使游標移至欲選擇之單位項目選定之後按 鍵整個畫面點滅要求確認再按一次 鍵系統自動回至副項目選擇畫面 ( A )主項目 副項目參數主項目 主項目主項目目前之單位設定可選擇之單位可選擇之單位目前之單位設定 副項目選擇 ( A )副項目參數搜尋模式參數更換模式副項目參數搜尋模式1.3.2( 例 ) 數字型式資料 : 流量範圍本例敘述流量範圍設定B23 : Flow Span ( 將 100 l/min 改為 120 l/min )此銀幕已在副項目參數搜尋模式按 鍵,使游標移至B23 : Flow Span游標已移至 B23 : Flow Span ( 副項目選擇畫面 ( B ) )按 鍵進入參數更換模式點滅的位數可變更NOTE用 鍵移動位數用 鍵變更數值及小數點位置變更至 120 l/min 步驟如下按 鍵機游標移至10位數按 鍵將數值變更為2設定完成後按 鍵設定模 主項目參數開始主項目參數搜尋模式副項目參數搜尋模式參數更換模式主項目 副項目參數主項目 副項目選擇 ( B )按鍵進入B : Easy Setup .上述步驟之後畫面將會點滅再按一次 鍵 , 確認數值變更為120 l/min .系統自動回至副項目選擇畫面 ( B )NOTE輸入值超出有效選擇範圍時 , 顯示" Out of range . Touch any key . "之訊息NOTE小數點位置設定超出有效選擇範圍時 ,顯示 " Invalid value . Touch any key . "之訊息1.3.3( 例 ) 字元型式資料 : 儀表標號本例敘述流量範圍設定C20 : Tag No. ( 將 "FI-1101" 改為 "FI-1201" )按 鍵,使游標移至C : Basic Setup游標已移至 C : Basic Setup 按 鍵進入 C : Basic Setup副項目參數搜尋模式主項目 副項目選擇 ( B )錯誤的 設定錯誤的 設定設定模 主項目參數開始主項目參數搜尋模式設定模主項目參數上述步驟完成後游標會定位在C10 :Tag No. ( 副項目選擇畫面 ( D ) )按 鍵進入參數更換模式游標會在要號之左方點滅此例要設定"FI-1201",按 鍵移動由標至百位數位置按 鍵將數值變更為 2再按 鍵上述步驟之後畫面將會點滅再按一次 鍵 , 確認標號變更為"FI-1201"系統自動回至副項目選擇畫面 ( D )在使用( 鍵和 鍵 )後,返回顯示畫面,如有設定顯示儀表標號,則可確認所變更的內容在 Display Select 3 選擇 Tag No. 顯示副項目參數搜尋模式參數更換模式副項目參數搜尋模式主項目副項目選擇 ( D )主項目 副項目選擇 ( D )目前之設定值變更值目前之設定值參數清單總覽1.A 項 ( 清單 A ) : 顯示項目 - Display Items2. B 項 ( 清單 B ) : 簡易設定項目 - Easy Setup Items瞬間流量 % 顯示瞬間流量顯示瞬間流量 mA 顯示正向累積流量顯示逆向累積流量顯示正逆向累積流量偏差顯示顯示自我檢查結果選擇語言顯示與 H30 連結設定阻尼時間,與 C11 連結設定流量單位與 C40 連結設定時間單位與 C41 連結設定流量範圍單位為 B22/B23 ,與 C42 連結選擇瞬間流量顯示之小數點位置與 C43 連結選擇每一脈波之流量單位用於累積流量顯示與 D10 連結設定每一脈波之流量與 D11 連結選擇每一脈波之流量單位用於脈波輸出與 E10 連結設定每一脈波之流量與 E11 連結選擇顯示幕第一行之顯示方式與 H10 連結選擇顯示幕第二行之顯示方式與 H11 連結選擇顯示幕第三行之顯示方式,與 H12 連結選擇是否執行自動零點調整,與 M10 連結顯示自我檢查結果3. C 項 ( 清單 C ) : 基本設定項目 - Basic Setting Items設定儀表標號,可達16個字母設定阻尼時間,與 B20 連結選擇雙頻激磁之測量模式設定雙頻激磁之低頻計器係數設定雙頻激磁之高頻計器係數設定增強型雙頻激磁之低頻計器係數設定增強型雙頻激磁之高頻計器係數選擇連接之流量計型式選擇流量計之尺寸單位設定流量計管徑設定流量單位與 B21 連結設定時間單位與 B22 連結設定流量範圍單位為 B22/B23 ,與 B23 連結選擇瞬間流量顯示之小數點位置與 B24 連結3. D 項 ( 清單 D ) : 累積設定項目 - Total Setting Items 顯示自我檢查結果顯示流量範圍設定之流速選用質量流量時,請選擇密度單位設定密度值選擇是否使用特殊之流量單位設定特殊單位,可設8個字元設定特殊流量範圍顯示自我檢查結果選擇每一脈波之流量單位用於累積流量顯示與 B30 連結設定每一脈波之流量與 B31 連結選擇累計顯示之小數點位置設定流量在多少(%)範圍內時停止流量累計功能設定積算之"啟動","停止", "正逆向預設累計"功能設定積算之預設累計值8 位數中之前 6 位數設定積算之預設累計值8 位數中之後 2 位數設定積算之切換值8 位數中之前 6 位數設定積算之切換值8 位數中之後 2 位數選擇是否使用特殊之積算單位設定特殊積算單位,可設個字元3. E 項 ( 清單 E ) : 脈波設定項目 - Pulse Setting Items選擇每一脈波之流量單位用於脈波輸出與 B32 連結設定每一脈波之流量與 B33 連結脈波寬度設定設定流量在多少(%)範圍內時,停止脈波輸出功能設定脈波輸出動作模式顯示自我檢查結果6. F 項 ( 清單 F ) : 輸出入接點功能設定項目 - Status Function Setting Items選擇 SO1 端子之輸出功能選擇 SO2 端子之輸出功能7.G 項 ( 清單 G ) : 警報設定項目 - Alarm Setting Items 顯示自我檢查結果選擇 SI1 端子之輸入功能選擇 SI2 端子之輸入功能設定 SO1,2 輸出動作模式設定 SI1,2 輸入動作模式設定 #2 正向流量範圍設定 #3 正向流量範圍設定 #4 正向流量範圍設定 #1 逆向流量範圍設定 #2 逆向流量範圍設定 #3 逆向流量範圍設定 #4 逆向流量範圍磁滯寬度設定, 用於測量範圍之自動切換磁滯寬度設定, 用於正逆流樣測量切換設定下限流量警報值設定上限流量警報值設定下下限流量警報值設定上上限流量警報值設定流量警報值磁滯寬度設定警報輸出之動作模式選擇警報發生時之電流輸出形式顯示CPU異常時,電流輸出形式設定警報種類是否可指定指定警報是否為一過載警報指定警報是否為一空管警報指定警報是否為一上上/下下限警報指定警報是否為一附著警報運作時時數顯示最近之警報內容顯示最近之警報發生時間顯示第二近之警報內容顯示第二近之警報發生時間顯示第三近之警報內容顯示第三近之警報發生時間顯示第四近之警報內容顯示第四近之警報發生時間顯示自我檢查結果8.H 項 ( 清單 H ) : 顯示設定項目 - Display Setting Items選擇顯示幕第一行之顯示方式與 B40 連結選擇顯示幕第二行之顯示方式與 B41 連結選擇顯示幕第三行之顯示方式,與 B42 連結選擇顯示週期選擇語言顯示與 B10 連結顯示自我檢查結果9.J 項 ( 清單 J ) : 輔助功能設定項目 - Auxiliary Function Setting Items設定電流在多少(%)範圍內時,輸出 4 mA設定電流輸出下限值設定電流輸出上限值設定流量方向減少輸出變動之等級設定設定不感帶時間,減少輸出變動, 0 - 不動作設定是否支援脈衝流量之測量選擇內部頻率是否與電源同步顯示電源頻率設定電源頻率備忘區備忘區備忘區軟體版本顯示自我檢查結果10.K 項 ( 清單 K ) : 診斷機能設定項目 - Diagnostic Function Setting Items選擇是否執行電極附著診斷設定 #1 級電極附著之阻抗值設定 #2 級電極附著之阻抗值設定 #3 級電極附著之阻抗值設定 #4 級電極附著之阻抗值顯示電極附著之阻抗值顯示自我檢查結果11.M 項 ( 清單 M ) : 自動零點調整功能設定項目 - Automatic Zero-Adjustment FunctionSetting Items選擇自動零點調整是否執行顯示調整結果或設定零點顯示自我檢查結果12.N 項 ( 清單 N ) : 迴路測試設定項目 - Loop Test Setting Items選擇 正常/測試 模式設定測試輸出值選擇SO1測試狀態選擇SO2測試狀態選擇警報輸出端測試狀態選擇SI1測試狀態選擇SI2測試狀態顯示自我檢查結果13.P 項 ( 清單 P ) : 參數保護項目 - Parameter Protection Items參數顯示限制顯示是否禁止參數覆寫允許正確的密碼輸入並解除寫入保護功能寫入保護功能之密碼設定顯示是否使用一個開玩笑的密碼(Break)顯示自我檢查結果。

电磁流量计的选型（完整版）电磁流量计的选型电磁流量计是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。

糨是根据法拉第电磁感应定律制成的，用来测量导电液体体积流量的仪表。

由于其独特的优点，目前已广泛地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；各种浆液流量测量，形成了独特的应用领域。

在结构上，电磁流量计由电磁流量传感器和转换器两部分组成。

传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。

转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。

LDE型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。

计算速度非常快、精度高、测量性能可靠。

转换器电路设计采用国际最新技术、输入抗阻高达10的15次方欧姆，共模抑制比优于100db, 对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db ，可以测量更低电导率的流体介质流量。

其传感器采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。

使客户“买的放心，用的省心，服务称心"是我公司的宗旨。

二、产品特点·管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

·测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

·在现场可根据用户实际需要在线修改量程。

·高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

·采用SMD器件和表面贴装（SMT）技术，电路可靠性高。

·采用16位嵌入式微处理器，运算速度快精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
