单相光伏逆变器电路图和PCB

单相光伏发电逆变系统主电路的设计The Main Circuit Design of Single-phase Photovoltaic Inverter System0 / 49毕业设计任务书题目单相光伏发电逆变系统主电路的设计一、设计内容光伏发电系统中，逆变系统是极其重要的环节，其可靠性直接影响光伏发电系统的正常运行。

逆变系统主电路采用单相单极性SPWM全桥式逆变电路(单相全桥+输出变压器隔离)拓扑结构，对主电路及IGBT吸收电路原理进行理论分析，并在MATLAB下进行建模仿真。

逆变系统主电路输出电能有大量高频谐波存在，而负载要求电能清洁无污染，因此，在主电路输出端加一个低通滤波器，滤除高频谐波。

二、设计条件逆变系统主电路的各项参数为：输入电压：230VDC--270VDC输出电压：220VAC输出额定电流：5A开关频率：17KHz最大输出功率：1.1kW三、基本要求1. 分析光伏发电逆变系统的工作原理，对系统进行总体设计；2.设计逆变系统主电路、参数计算、器件选型；3.主电路仿真实现；4. 设计缓冲电路，进行参数计算，缓冲电路仿真实现；5. 输出滤波器的设计。

四、应收集的资料及参考文献[1] 王兆安. 电力电子技术[M]. 北京: 机械工业出版社,2010.五、进度计划第1-2周开题报告第 3 周搜集资料，进行系统总体设计第4-6周设计主电路，参数计算，器件选型，主电路仿真实现第 7 周中期检查第9-13周设计缓冲电路，参数计算，仿真实现，输出滤波器的设计第14-15周答辩教研室主任签字时间年月日1 / 49毕业设计开题报告题目单相光伏发电逆变系统主电路的设计一、研究背景随着全球人口的增加以及工业的发展，人类对能源的需求越发的增多，但是，自然界的一次能源储量有限，能源危机迫在眉睫。

就连近代才发展起来的核能发电的原料铀的储量也是有限的，而且还存在着安全与污染的难题，同样不能解决长期的稳定的供电难题。

逆变器的电路图及维修简要随着绿色能源可再生能源的大规模开发和利用，太阳能凭借其独特的优点得到了更多的关注。

太阳能是当前世界上最清洁、最现实、大规模开发利用最有前景的可再生能源之一。

其中太阳能光伏利用受到世界各国的普遍关注，而太阳能光伏并网发电是太阳能光伏利用的主要发展趋势，必将得到快速的发展。

本论文就是在此背景下，对太阳能并网发电系统中最大功率跟踪控制技术、并网控制策略、孤岛效应检测方法等进行了研究，具有重要的现实意义。

太阳能光伏并网发电系统的两个核心部分是太阳能电池板的最大功率点跟踪（MPPT）控制和光伏并网逆变控制。

本文重点对光伏发电的逆变器最大功率点跟踪技术、孤岛检测技术以及光伏电站并网控制技术进行了讨论，并且预测了光伏发电技术的发展趋势。

1研究背景传统电能的生产百分之六七十都采用的火电形式，火电是用煤发电，有大量的温室气体和有毒气体产生，这些气体的排放破坏生态平衡，并且全球各国工业对煤、石油、天然气等化石能源的需求量急剧增长，而这些不可再生能源的储量是有限的，越来越少，不该作为燃料耗尽。

太阳能具有分布广泛，资源可再生，易采集，清洁、干净、污染小，建造灵活方便，扩容方便，具有通用性，有可存储性等特点。

太阳能系统可以加入蓄电池储存电能，光伏建筑集成，把太阳能光伏发电系统直接与建筑物相结合，这样能节省发电站使用的土地面积、减少了传输成本。

最后太阳能光伏具有分布式特点，光伏发电系统的分布式特点既可以提高整个能源系统的安全可靠性，特别是从抵御自然灾害和战备的角度看，更具有明显的意义。

2光伏并网发电系统的基本介绍2.1光伏并网发电系统的基本原理太阳能光伏发电并网系统是将太阳能光伏阵列发出的直流电转化为与公共电网电压同频同相的交流电，因此该系统是既能满足本地负载用电又能向公共电网送电。

一般情况下，公共电网系统可看作是容量为无穷大的交流电压源。

当太阳能光伏发电并网系统中太阳能光伏阵列的发电量小于本地负载用电量时，本地负载电力不足部分由公共电网输送供给；当光伏电池阵列的发电量大于本地负载用电量时，太阳能光伏系统将多余的电能输送给公共电网，实现并网发电。

500W太阳能光伏并网逆变器电路设计图500W太阳能光伏并网逆变器电路设计图光伏并网发电系统是光伏系统发展的趋势。

根据光伏并网发电系统的特点,设计了一套额定功率为500W的光伏并网逆变器,该并网逆变器能实现最大功率跟踪和反孤岛效应控制功能,控制部分采用基于TMS320F240型DSP的电流跟踪控制策略,实现了与网压同步的正弦电流输出。

关键词：太阳能;光伏系统;最大功率点跟踪;孤岛效应;并网逆变器1 引言太阳能的大规模应用将是21世纪人类社会进步的重要标志,而光伏并网发电系统是光伏系统的发展趋势。

光伏并网发电系统的最大优点是不用蓄电池储能,因而节省了投资,系统简化且易于维护。

这类光伏并网发电系统主要用于调峰光伏电站和屋顶光伏系统。

目前,美、日、欧盟等发达国家都推出了相应的屋顶光伏计划,日本提出到2010年要累计安装总容量达50 000MW的家用光伏发电站。

作为屋顶光伏系统的核心,并网逆变器的开发越来越受到产业界的关注[1]。

2 光伏并网系统设计2.1 系统结构光伏并网逆变器的结构如图1所示。

光伏并网逆变器主要由二部分组成：前级DC-DC变换器和后级DC-AC逆变器。

这2部分通过DClink相连接,DClink的电压为400V。

在本系统中,太阳能电池板输出的额定直流电压为100V～170V。

DC—DC变换器采用boost结构,DC—AC部分采用全桥逆变器,控制电路的核心是TMS320F240型DSP。

其中DC-DC变换器完成最大功率跟踪控制(MPPT)功能,DC-AC 逆变器维持DClink中间电压稳定并将电能转换成220V／50Hz的正弦交流电。

系统保证并网逆变器输出的正弦电流与电网的相电压同频和同相。

2.2 控制电路设计2.2.1 TMS320F240控制板TMS320F240控制板如图2所示,以TI公司的TMS320F240型DSP为核心,外围辅以模拟信号调理电路、CPLD、数码管及DA显示、通信及串行E2PROM,完成电压和电流信号的采样、PWM脉冲的产生、与上位机的通信和故障保护等功能。

逆变器电路原理图逆变器是一种将直流电转换为交流电的电子器件，广泛应用于太阳能发电系统、风能发电系统、电动汽车和UPS等领域。

逆变器电路原理图是设计和制造逆变器的重要参考资料，它展示了逆变器内部电路的连接和工作原理，对于工程师和技术人员来说具有重要的参考价值。

逆变器电路原理图通常由多个部分组成，包括整流器、滤波器、逆变器、控制电路等。

首先，整流器部分将输入的直流电源转换为平稳的直流电压，然后经过滤波器进行滤波处理，去除电压中的杂波和谐波，使输出的直流电压更加稳定。

接下来，经过逆变器部分的处理，直流电压被转换为交流电压，输出到负载端使用。

控制电路则对整个逆变器系统进行监控和控制，确保逆变器的稳定运行和保护系统的安全。

在逆变器电路原理图中，不同的部分通过线路连接起来，形成一个完整的电路系统。

各个元件的选型和连接方式都对逆变器的性能和稳定性产生重要影响。

因此，在设计逆变器电路原理图时，需要充分考虑各个部分之间的匹配和协调，确保整个系统能够正常工作。

逆变器电路原理图的设计需要结合具体的应用场景和要求，选择合适的元件和电路拓扑结构。

不同类型的逆变器，如单相逆变器、三相逆变器、桥式逆变器等，其电路原理图也会有所不同。

同时，逆变器的功率级别和输出波形类型也会对电路设计产生影响，需要根据具体情况进行调整和优化。

总的来说，逆变器电路原理图是逆变器设计和制造的关键参考资料，它直接影响着逆变器的性能和稳定性。

工程师和技术人员需要对逆变器的工作原理和电路结构有深入的理解，才能设计出高性能、高可靠性的逆变器系统。

通过不断的实践和研究，逆变器电路原理图将会得到不断的完善和优化，推动逆变器技术的发展和应用。

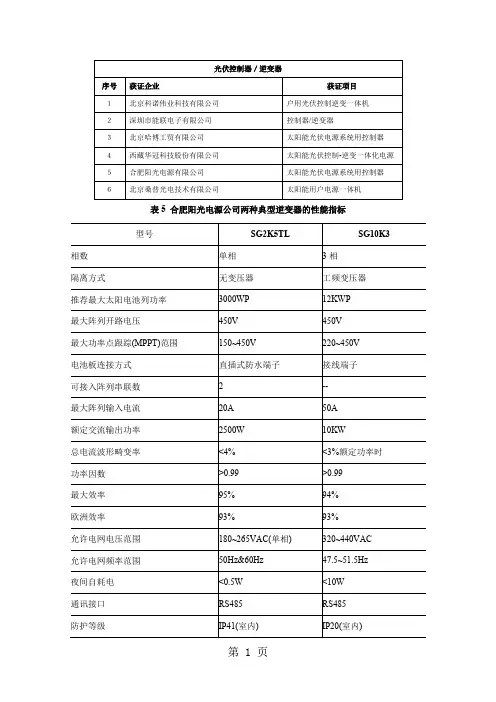

表5 合肥阳光电源公司两种典型逆变器的性能指标光伏并网接口逆变器控制方法1 引言世界文明史上, 人类不断地从自然界索取、探求适合生存和发展所需要的各种能源, 人们利用能源经历了材薪、煤炭、石油三个历史时期，这类常规能源不仅枯竭有期，而且它将引起一系列局部的或全球的环保问题。

因而目前世界上许多国家都在采取措施，积极提高能源效率，改善能源结构，去探索新能源和可再生能源的利用，并逐步使其取代常规能源，以减少环境污染并合理利用资源。

太阳能发电由于具有很多的优点，无污染，可再生，资源具有普遍性，机动灵活，可存储等，因此，光伏发电具有广阔的发展前景。

对于普通的光伏并网发电装置，已经有了比较成熟的产品，然而随着对太阳能利用的进一步开发，和用户对电能质量的要求的进一步提高，光伏系统与电力系统的接口有以下发展趋势:(1) 既可以并网又可以独立发电, 光伏发电系统和电网共同向用户供电，提高供电可靠性;(2) 具备供电质量控制功能, 如谐波补偿、无功补偿、电压调节等。

本文正是在此要求基础之上提出的一种新型的并网接口逆变器控制方法，该方法既能使得并网发电装置向电网以单位功率因数提供电能，同时也能按要求补偿无功和谐波，兼具有静止无功发生器(SVG)和有源滤波器(APF)的功能。

2 并网接口装置的基本结构和等效电压源模型整个并网装置一般由三个部分组成:补偿分量检测回路, 控制回路, IGBT主回路，其结构如图1所示。

图1 并网装置框图工作原理为由补偿分量检测回路检测出需要补偿的信号，形成参考电流值，控制回路通过参考电流值来控制逆变器工作，使逆变器向电网输送单位功率因数的电流和补偿分量，从而使系统电流中不含有谐波分量和无功功率。

控制回路根据检测到的谐波电流以及直流电压，按照一定的控制规律计算出控制量，这个控制规律便是本文所要讨论的重要问题。

并网接口装置系统基本结构如图2所示:其主电路由电压型三相桥式、电力电子器件IGBT构成的逆变器组成。

1kw纯正弦波逆变电源原理图和PCB图这个机器,BT是12V,也可以是24V,12V时我的目标是800W,力争1000W,整体结构是学习了钟工的3000W机器,也是下面一个大散热板,上面是一块和散热板一样大小的功率主板,长228MM,宽140MM。

升压部分的4个功率管,H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板;DC-DC 升压电路的驱动板和SPWM的驱动板直插在功率主板上。

因为电流较大,所以用了三对6平方的软线直接焊在功率板上：吸取了以前的教训：以前因为PCB设计得不好,打了很多样,花了很多冤枉钱,常常是PCB打样回来了,装了一片就发现了问题,其它的板子就这样废弃了。

所以这次画PCB时,我充分考虑到板子的灵活性,尽可能一板多用,这样可以省下不少钱,哈哈。

如上图：在板子上预留了一个储能电感的位置,一般情况用准开环,不装储能电感,就直接搭通,如果要用闭环稳压,就可以在这个位置装一个EC35的电感。

上图红色的东西,是一个0.6W的取样变压器,如果用差分取样,这个位置可以装二个200K的降压电阻,取样变压器的左边,一个小变压器样子的是预留的电流互感器的位置,这次因为不用电流反馈,所以没有装互感器,PCB下面直接搭通。

上面是SPWM驱动板的接口,4个圆孔下面是装H桥的4个大功率管,那个白色的东西是0.1R电流取样电阻。

二个直径40的铁硅铝磁绕的滤波电感,是用1.18的线每个绕90圈,电感量约1MH,磁环初始导磁率为90。

上图是DC-DC升压电路的驱动板,用的是KA3525。

这次共装了二板这样的板,一块频率是27K,用于普通变压器驱动,还有一块是16K,想试试非晶磁环做变压器效果。

这是SPWM驱动板的PCB,本方案用的是工提供的单片机SPWM芯片TDS2285,输出部分还是用250光藕进行驱动,因为这样比较可靠。

也是为了可靠起见,这次二个上管没有用自举供电,而是老老实实地用了三组隔离电源对光藕进行供电。

单相光伏逆变控制器原理理论说明以及概述1. 引言1.1 概述随着可再生能源的普及和发展，光伏逆变控制器作为光伏发电系统中重要的组成部分，在电能转换和管理方面起着关键作用。

光伏逆变控制器负责将直流光伏电池产生的电能转换为交流电，并控制输出电压、频率以及功率因数等参数，以确保其与市电或独立发电系统的无缝连接。

本文将详细介绍单相光伏逆变控制器理论原理，以及相关实施方法和技术。

1.2 文章结构本文分为五个主要部分进行阐述。

引言部分主要介绍了文章的背景和目标，以及文章结构的概述。

第二部分将详细讲解单相光伏逆变控制器的原理，包括光伏电池工作原理、单相逆变器基本概念以及光伏逆变控制器的作用与优势。

第三部分将介绍光伏逆变控制器的实现方法，包括PWM调制技术、MPPT算法及其应用，以及滤波和保护电路设计要点。

第四部分将提供理论说明与分析结果，包括单相光伏逆变控制器模型建立和分析方法、控制策略比较与选择准则示例讨论，以及实验验证与结果分析说明。

最后，第五部分将总结研究成果并展望未来的研究方向。

1.3 目的本文旨在介绍单相光伏逆变控制器原理和实现方法，为读者提供光伏逆变控制器相关知识，并深入理解其在光伏发电系统中的重要作用。

通过对光伏逆变控制器的原理分析和实验验证，希望能够为进一步优化和改进光伏逆变控制器的设计和性能提供参考。

通过本文的阐述，读者可以了解到单相光伏逆变控制器相关技术领域的最新研究进展，并在实际应用中得到有益的指导。

2. 单相光伏逆变控制器原理2.1 光伏电池工作原理光伏电池是将光能直接转换为电能的一种光电转换装置。

光伏电池通过将太阳辐射下的光子吸收后产生的能量转化为电荷来发电。

当太阳光照射到光伏电池表面时，通过和半导体中的杂质原子相互作用，使得半导体材料中的自由电子和空穴被激发并分离。

这些分离出来的载流子会在材料内部移动，形成一个内部电场。

通过将两端连接导线可以使这些载流子在外部回路中流动，从而产生直流电。

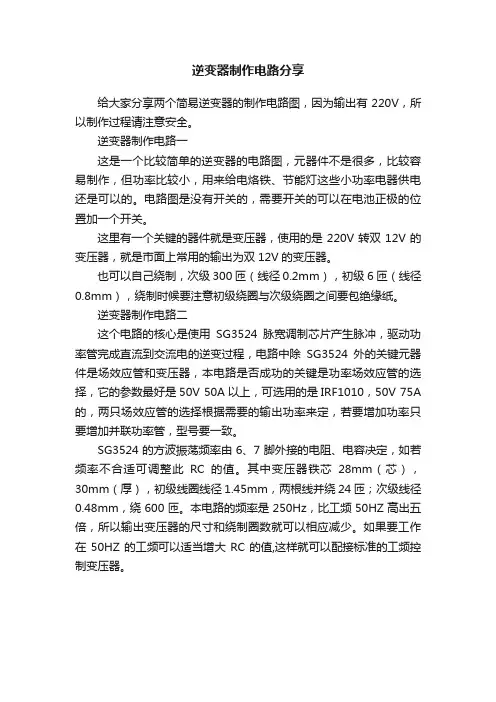

逆变器制作电路分享
给大家分享两个简易逆变器的制作电路图，因为输出有220V，所以制作过程请注意安全。

逆变器制作电路一
这是一个比较简单的逆变器的电路图，元器件不是很多，比较容易制作，但功率比较小，用来给电烙铁、节能灯这些小功率电器供电还是可以的。

电路图是没有开关的，需要开关的可以在电池正极的位置加一个开关。

这里有一个关键的器件就是变压器，使用的是220V转双12V的变压器，就是市面上常用的输出为双12V的变压器。

也可以自己绕制，次级300匝（线径0.2mm），初级6匝（线径0.8mm），绕制时候要注意初级绕圈与次级绕圈之间要包绝缘纸。

逆变器制作电路二
这个电路的核心是使用SG3524脉宽调制芯片产生脉冲，驱动功率管完成直流到交流电的逆变过程，电路中除SG3524外的关键元器件是场效应管和变压器，本电路是否成功的关键是功率场效应管的选择，它的参数最好是50V 50A以上，可选用的是IRF1010，50V 75A 的，两只场效应管的选择根据需要的输出功率来定，若要增加功率只要增加并联功率管，型号要一致。

SG3524的方波振荡频率由6、7脚外接的电阻、电容决定，如若频率不合适可调整此RC的值。

其中变压器铁芯28mm（芯），30mm（厚），初级线圈线径1.45mm，两根线并绕24匝；次级线径0.48mm，绕600匝。

本电路的频率是250Hz，比工频50HZ高出五倍，所以输出变压器的尺寸和绕制圈数就可以相应减少。

如果要工作在50HZ的工频可以适当增大RC的值,这样就可以配接标准的工频控制变压器。

表5 合肥阳光电源公司两种典型逆变器的性能指标光伏并网接口逆变器控制方法1 引言世界文明史上, 人类不断地从自然界索取、探求适合生存和发展所需要的各种能源, 人们利用能源经历了材薪、煤炭、石油三个历史时期，这类常规能源不仅枯竭有期，而且它将引起一系列局部的或全球的环保问题。

因而目前世界上许多国家都在采取措施，积极提高能源效率，改善能源结构，去探索新能源和可再生能源的利用，并逐步使其取代常规能源，以减少环境污染并合理利用资源。

太阳能发电由于具有很多的优点，无污染，可再生，资源具有普遍性，机动灵活，可存储等，因此，光伏发电具有广阔的发展前景。

对于普通的光伏并网发电装置，已经有了比较成熟的产品，然而随着对太阳能利用的进一步开发，和用户对电能质量的要求的进一步提高，光伏系统与电力系统的接口有以下发展趋势:(1) 既可以并网又可以独立发电, 光伏发电系统和电网共同向用户供电，提高供电可靠性;(2) 具备供电质量控制功能, 如谐波补偿、无功补偿、电压调节等。

本文正是在此要求基础之上提出的一种新型的并网接口逆变器控制方法，该方法既能使得并网发电装置向电网以单位功率因数提供电能，同时也能按要求补偿无功和谐波，兼具有静止无功发生器(SVG)和有源滤波器(APF)的功能。

2 并网接口装置的基本结构和等效电压源模型整个并网装置一般由三个部分组成:补偿分量检测回路, 控制回路, IGBT主回路，其结构如图1所示。

图1 并网装置框图工作原理为由补偿分量检测回路检测出需要补偿的信号，形成参考电流值，控制回路通过参考电流值来控制逆变器工作，使逆变器向电网输送单位功率因数的电流和补偿分量，从而使系统电流中不含有谐波分量和无功功率。

控制回路根据检测到的谐波电流以及直流电压，按照一定的控制规律计算出控制量，这个控制规律便是本文所要讨论的重要问题。

并网接口装置系统基本结构如图2所示:其主电路由电压型三相桥式、电力电子器件IGBT构成的逆变器组成。

第一章绪论1.1 光伏发电背景与意义作为一种重要的可再生能源发电技术，近年来，太阳能光伏(Photovoltaie，PV)发电取得了巨大的发展，光伏并网发电已经成为人类利用太阳能的主要方式之一。

目前，我国已成为世界最大的太阳能电池和光伏组件生产国，年产量已达到100万千瓦。

但我国光伏市场发展依然缓慢，截至2007年底，光伏系统累计安装100MWp，约占世界累计安装量的1％，产业和市场之间发展极不平衡。

为了推动我国光伏市场的发展，国家出台了一系列的政策法规，如《中华人民共和国可再生能源法》、《可再生能源中长期发展规划》、《可再生能源十一五发展规划》等。

这些政策和法规明确了太阳能发电发展的重点目标领域。

《可再生能源中长期发展规划》还明确规定了大型电力公司和电网公司必须投资可再生能源，到2020年，大电网覆盖地区非水电可再生能源发电在电网总发电量中的比例要达到3％以上。

对于这一目标的实现，光伏发电无疑会起到非常关键的作用。

当下，我国地方和企业正积极共建兆瓦级以上光伏并网电站，全国已建和在建的兆瓦级并网光伏电站共11个（2008年5月前估计），典型的如甘肃敦煌10MW 并网光伏特许权示范项目，青海柴达木盆地的1000MW大型荒漠太阳能并网电站示范工程，云南石林166MW并网光伏实验示范电站。

可以预见，在接下来的几年里，光伏并网发电市场将会为我国摆脱目前的金融危机提供强大的动力，光伏产业依然会持续以往的高增长率，光伏市场的前景仍然令人期待。

光伏并网发电系统是利用电力电子设备和装置，将太阳电池发出的直流电转变为与电网电压同频、同相的交流电，从而既向负载供电，又向电网馈电的有源逆变系统。

按照系统功能的不同，光伏并网发电系统可分为两类：一种是带有蓄电池的可调度式光伏并网发电系统；一种是不带蓄电池的不可调度式光伏并网发电系统。

典型的不可调度式光伏并网发电系统如图1-1所示。

图1-1 不可调度式光伏并网发电系统从图1-1中可知，整个并网发电系统由光伏组件、光伏并网逆变器、连接组件、计量装置等组成，对于可调度式光伏并网发电系统还包括储能用的蓄电池组。

3525（SG3525，KA3525）逆变推动板电路图3525（SG3525，KA3525）逆变推动板电路图原理图：电路板设计图：电路设计图，能清楚的看清元件的位置与标号。

3525 逆变驱动板主要功能：1、应用电压范围宽(10V-22V，推荐12V)；2、电源接反保护；3、缓启动，减少启动时，瞬间电流对功率管的冲击。

本款电路默认为打渔器推动，延迟0.1-0.3秒启动，不影响使用。

做逆变器可调整为2-3秒；4、采用光耦取样，后级过流(短路)保护：后级过流(短路)保护后，延时（0.5-2秒）自动启动；5、频率18-20KHZ，R10可以调整频率(15KHZ至25KHZ)，推荐18-20KHZ；6、功率图腾管（S8050，S8550）；7、PCB采用FR4-1.5MM板材，35个铜厚；8、可以使用SG3525或KA3525芯片;9、电阻采用金属膜电阻(误差小,性能更稳定)。

10、有4种输出方式可供选择：a、集成电路直接输出，b、集成电路通过阻容耦合输出，c、功率图腾管直接输出，d、功率图腾管通过阻容耦合输出。

直接输出、阻容耦合输出，各有优缺点，直接输出：推动速度快，逆变功率管温度低，但功率管击穿后，前级必定烧坏；阻容耦合输出：对推动速度有影响，逆变功率管温度较前者高，不过，不影响使用，功率管击穿后，前级很少烧坏，维修方便。

用R3，R12时，集成电路输出；用R4，R6时，功率图腾管输出，不能同时使用哦。

本款电路使用多年，工作很稳定，保护灵敏，可靠性高。

使用方法很多：电路可以简单使用，也可以复杂使用；电流过流保护，根据不同功率、电压所需要的电流，调整取样电路的电阻R15，保护启动电流是额定电流的一倍左右为宜，仅此推荐，值得一试。

电路板照片：集成电路直接输出与集成电路通过阻容耦合输出安装照片：功率图腾管直接输出与功率图腾管通过阻容耦合输出安装照片：原理图可以复制到Word文件上，根据需要改变大小后，再打印即可。

第五章光伏并网逆变器的电路拓扑5.1 光伏并网逆变器的分类5.2 隔离型光伏并网逆变器5.3 非隔离型光伏并网逆变器5.4 多支路光伏并网逆变器5.5 微型光伏并网逆变器第五章光伏并网逆变器的电路拓扑光伏并网逆变器将太阳能电池输出的直流电转换成符合电网要求的交流电再输入电网，是光伏并网系统能量转换与控制的核心。

光伏并网逆变器的性能影响和决定整个光伏系统是否能够稳定、安全、可靠、高效地运行，同时也是影响整个系统使用寿命的主要因素。

本章将对光伏并网逆变器进行分类讨论。

5.1 光伏并网逆变器的分类根据光伏并网逆变器与电网的连接有无隔离变压器，可将光伏并网逆变器分为隔离型和非隔离型两大类，详细分类如图5-1所示。

图5-1 光伏并网逆变器分类5.1 光伏并网逆变器的分类5.1.1 隔离型光伏并网逆变器结构工频隔离型特点：主电路和控制电路相对简单，光伏阵列直流输入电压的匹配范围较大，可有效防止电网电流通过桥臂与人体在直流侧形成回路造成的人体伤害事故，保证系统不会向电网注入直流分量，有效的防止了配电变压器的饱和。

但体积大、质量重，增加了系统损耗及成本。

5.1 光伏并网逆变器的分类5.1.1 隔离型光伏并网逆变器结构高频隔离型特点：相比工频隔离型，具有较小的体积和质量，克服了工频隔离型的主要缺点。

图5-3 高频隔离型光伏并网逆变器结构a) DC/DC变换型 b) 周波变换型5.1 光伏并网逆变器的分类5.1.2 非隔离型光伏并网逆变器结构与隔离型相比，省去了笨重的隔离变压器，体统结构简单、质量变轻、成本降低并提高了效率，将成为今后主要的光伏并网逆变器结构。

包括单级非隔离型和多级非隔离型。

图5-4 非隔离型光伏并网逆变器结构5.1 光伏并网逆变器的分类5.1.2 非隔离型光伏并网逆变器结构非隔离型的光伏并网系统中，光伏阵列与电网电压直接连接。

大面积的光伏阵列与大地之间存在较大的分布电容，因此会产生光伏阵列对地的共模漏电流。
