数字电子期末考试练习题

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。

.z."数字电子技术"考试试卷〔第一套〕课程号2904025035考试时间 100 分钟一、填空题〔共28分〕1、〔2分〕〔5E.8〕H ＝〔 94.5 〕D ＝〔 10010100.0101 〕8421BCD 。

2、〔2分〕逻辑函数L =+ A+ B+ C +D =〔 1 〕。

3、〔2分〕由传输门构成的电路如以下图所示，当A=0时，输出L= B 。

4、〔2分〕三态门可能输出的三种状态是 低电平 、高电平和 高阻态_。

5、〔3分〕A/D 转换器一般要经过_ 采样__、保持、量化和__编码__这4个步骤，A/D 转换器的转换速度主要取决于转换类型。

对双积分型A/D 转换器、并行比拟型A/D 转换器和逐次比拟型A/D 转换器的相对速度进展比拟，转换速度最快的是_并行比拟型A/D 转换器__。

6、〔2分〕集成优先编码器CD4532〔功能表见后〕正常接电源和地，且待编码信号输入端I 0 =I 2 = I 6 = I 7 = 1，输入使能端EI=1，其余输入端为0，其输出Y 2Y 1Y 0为 111 。

7、〔3分〕集成数据选择器74HC151构成的电路如以下图所示，则其输出Y= ABC BC A C B A ++⋅⋅ 。

〔注：不需化简〕8、〔3分〕*PLA 电路如以下图所示，其输出逻辑函数表达式*=适用专业年级〔方向〕： 应用物理、电信科技2010级考试方式及要求：闭卷笔试题 号 一二三四五六七 总分 得 分 阅卷人. z. 6分L D ABC=+4分四、〔16分〕在举重比赛中有A、B、C三名裁判，A为主裁判，B、C 为副裁判。

当两名或两名以上裁判〔且必须包括A在〕认为运发动上举杠铃合格时，按动电钮可发出裁决合格信号〔即输出Z为1〕。

请设计该三输入的组合逻辑电路。

要求：〔1〕列出真值表；〔2〕写出逻辑函数的最简与或式；〔3〕用与非门实现该电路，画出电路图；〔4〕用3线8线译码器74HC138实现该电路，画出电路图。

数电期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是以下哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 与、同或、非答案：A2. 下列哪个不是组合逻辑电路的特点？A. 有记忆功能B. 输出只依赖于当前输入C. 结构简单D. 响应速度快答案：A3. 触发器的主要用途是什么？A. 存储信息B. 放大信号C. 转换信号D. 滤波答案：A4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 可靠性高C. 集成度高D. 功耗大答案：D5. 一个4位二进制计数器的最大计数范围是多少？A. 8B. 16C. 32D. 64答案：B6. 以下哪个是同步时序逻辑电路的特点？A. 电路中存在多个时钟信号B. 电路中的触发器是异步的C. 电路中的触发器是同步的D. 电路中的触发器是无关紧要的答案：C7. 一个D触发器的输出Q与输入D的关系是？A. Q = DB. Q = ¬ DC. Q = D + ¬ DD. Q = D * ¬ D答案：A8. 以下哪个是数字电路设计中常用的优化方法？A. 增加冗余B. 减少冗余C. 增加噪声D. 减少噪声答案：B9. 布尔代数的基本运算有哪些？A. 与、或、非B. 加、减、乘C. 同或、异或、非D. 乘、除、模答案：A10. 以下哪个是数字电路中常用的存储元件？A. 电容B. 电感C. 电阻D. 二极管答案：A二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的区别。

答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路具有更高的抗干扰能力，可靠性高，易于集成，功耗相对较低。

模拟电路则在信号处理方面更为灵活，但容易受到噪声干扰，集成度相对较低。

2. 解释什么是时序逻辑电路，并给出一个例子。

答案：时序逻辑电路是一种具有存储功能的数字电路，其输出不仅取决于当前的输入，还取决于电路的历史状态。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

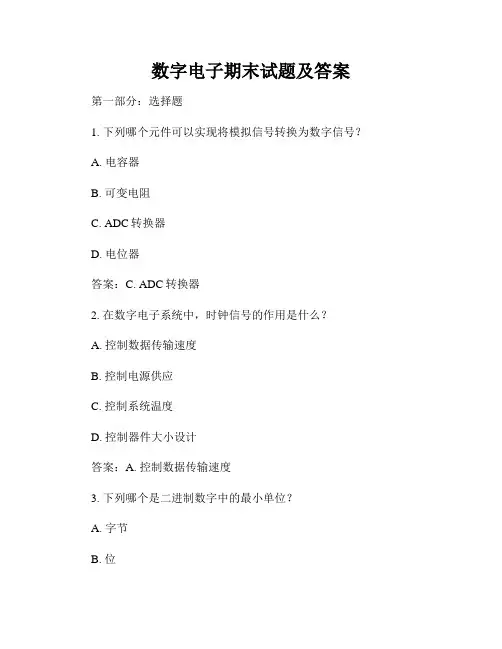

数字电子期末试题及答案第一部分：选择题1. 下列哪个元件可以实现将模拟信号转换为数字信号？A. 电容器B. 可变电阻C. ADC转换器D. 电位器答案：C. ADC转换器2. 在数字电子系统中，时钟信号的作用是什么？A. 控制数据传输速度B. 控制电源供应C. 控制系统温度D. 控制器件大小设计答案：A. 控制数据传输速度3. 下列哪个是二进制数字中的最小单位？A. 字节B. 位C. 字D. 比特答案：B. 位4. 在数字电子系统中，用于存储大量数据的主要设备是什么？A. 集成电路B. 处理器C. 存储器D. 音频输出设备答案：C. 存储器5. 下列哪个是代表逻辑“与”的运算符？A. ORB. ANDC. NOTD. XOR答案：B. AND6. 在逻辑电路中，由多个与门连接形成的电路被称为什么？A. 与门B. 或门C. 与非门D. 与反门答案：B. 或门7. 下列哪个是代表逻辑“或”的运算符？A. ORB. ANDC. NOTD. XOR答案：A. OR8. 在数字电子系统中，用于显示图像和文本的设备是什么？A. 集成电路B. 处理器C. 显示器D. 音频输出设备答案：C. 显示器第二部分：填空题1. 基于二进制系统的电子制品被称为__________。

答案：数字电子产品2. 数字电路中的最小单位是__________。

答案：门电路3. ADC转换器的全称为__________。

答案：模数转换器4. 使用二进制表示时，每个数字位上的值是__________。

答案：2的幂次方5. 存储器中数据的读取速度比存储速度要快，这是因为存储器中的数据是以__________的形式存储的。

答案：并行第三部分：简答题1. 请简要解释数字电子系统中的模拟信号和数字信号的区别。

答案：模拟信号是连续变化的信号，其数值可以在一段时间内连续地取值。

而数字信号是离散的信号，其数值只能在特定的离散值之间变化。

模拟信号可以是无限精细的，而数字信号则是有限的、离散的。

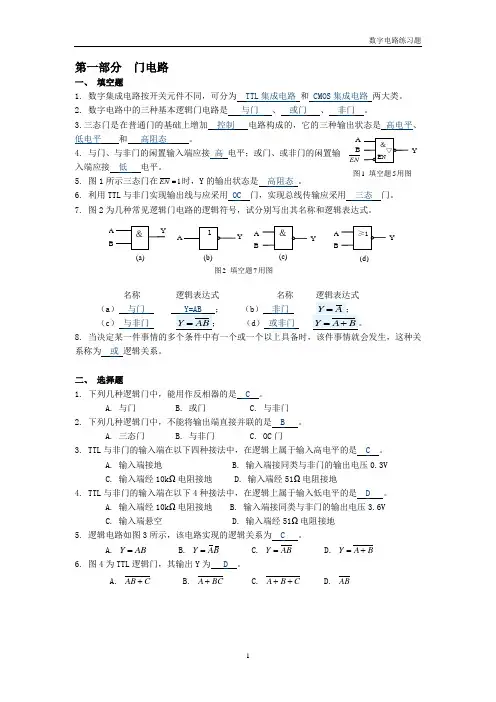

数字电路练习题第一部分 门电路一、 填空题1. 数字集成电路按开关元件不同，可分为 TTL 集成电路 和 CMOS 集成电路 两大类。

2. 数字电路中的三种基本逻辑门电路是 与门 、 或门 、 非门 。

3.三态门是在普通门的基础上增加 控制 电路构成的，它的三种输出状态是 高电平、 低电平 和 高阻态 。

4. 与门、与非门的闲置输入端应接 高 电平；或门、或非门的闲置输入端应接 低 电平。

5. 图1所示三态门在1EN =时，Y 的输出状态是 高阻态 。

6. 利用TTL 与非门实现输出线与应采用 OC 门，实现总线传输应采用 三态 门。

7. 图2为几种常见逻辑门电路的逻辑符号，试分别写出其名称和逻辑表达式。

名称 逻辑表达式 名称 逻辑表达式 （a ） 与门（b ） 非门 （c ） 与非门 （d ） 或非门8. 当决定某一件事情的多个条件中有一个或一个以上具备时，该件事情就会发生，这种关系称为 或 逻辑关系。

二、 选择题1. 下列几种逻辑门中，能用作反相器的是 C 。

A. 与门B. 或门C. 与非门2. 下列几种逻辑门中，不能将输出端直接并联的是 B 。

A. 三态门B. 与非门C. OC 门3. TTL 与非门的输入端在以下四种接法中，在逻辑上属于输入高电平的是 C 。

A. 输入端接地B. 输入端接同类与非门的输出电压0.3VC. 输入端经10k Ω电阻接地D. 输入端经51Ω电阻接地4. TTL 与非门的输入端在以下4种接法中，在逻辑上属于输入低电平的是 D 。

A. 输入端经10k Ω电阻接地B. 输入端接同类与非门的输出电压3.6VC. 输入端悬空D. 输入端经51Ω电阻接地5. 逻辑电路如图3所示，该电路实现的逻辑关系为 C 。

A. Y AB =B. Y AB =C. Y AB =D. Y A B =+6. 图4为TTL 逻辑门，其输出Y 为 D 。

A. AB C +B. A BC +C. A B C ++D. ABENY AB 图1 填空题5用图＆A BY(a)YA B YA (d)(c)图2 填空题7用图(b)图3 选择题5用图YA图4 选择题6用图Y7. 图5电路实现的逻辑功能是C 。

数字电子期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有几种？A. 2种B. 3种C. 4种D. 5种答案：B2. 以下哪个不是基本的逻辑门？A. AND门B. OR门C. NOT门D. XOR门答案：D3. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态只与过去输入状态有关答案：A5. 以下哪个是时序逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态与当前输入状态和过去输入状态都有关答案：D二、填空题（每空2分，共20分）6. 数字电路中，最基本的信号类型是______和______。

答案：数字信号；模拟信号7. 一个完整的数字系统通常由______和______两部分组成。

答案：硬件；软件8. 在数字电路中，常用的计数器类型有二进制计数器、______计数器等。

答案：十进制9. 一个8位的寄存器可以存储______个二进制位。

答案：810. 在数字电路中，信号的频率越高，其传输的______也越高。

答案：数据量三、简答题（每题10分，共30分）11. 简述数字电路与模拟电路的主要区别。

答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路具有更高的抗干扰能力，且易于实现大规模集成。

模拟电路则在信号处理的精度和连续性上有优势。

12. 解释什么是触发器，并简述其在数字电路中的作用。

答案：触发器是一种具有记忆功能的电路元件，可以存储一位二进制信息。

在数字电路中，触发器常用于存储中间结果，实现寄存器、计数器等功能。

13. 描述数字电路中同步计数器和异步计数器的区别。

答案：同步计数器的时钟信号同时控制所有触发器的时钟输入，而异步计数器的触发器时钟输入是独立控制的。

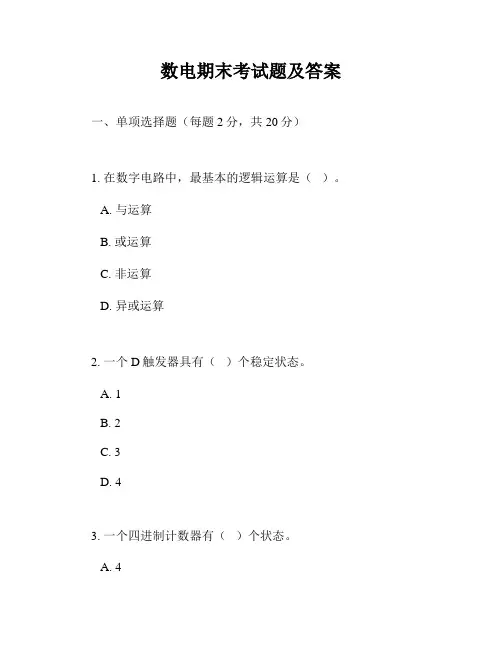

数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个D触发器具有（）个稳定状态。

A. 1B. 2C. 3D. 43. 一个四进制计数器有（）个状态。

A. 4B. 8C. 16D. 324. 一个3线到8线译码器可以译出（）种不同的二进制信号。

A. 3B. 4C. 8D. 275. 一个4位二进制计数器的计数范围是（）。

A. 0到7B. 0到15C. 0到31D. 0到2556. 在数字电路中，若要实现逻辑“与”运算，应该使用（）门。

A. 与门B. 或门C. 非门D. 异或门7. 触发器的输出状态取决于（）。

A. 当前输入B. 上一状态C. 输入与上一个状态D. 外部控制信号8. 一个8位寄存器可以存储（）位二进制数。

A. 1B. 4C. 8D. 169. 一个2进制计数器在计数过程中，其输出状态的变化规律是（）。

A. 01, 10, 11, 00B. 00, 01, 11, 10C. 00, 01, 10, 11D. 00, 10, 01, 1110. 在数字电路中，若要实现逻辑“或”运算，应该使用（）门。

A. 与门B. 或门C. 非门D. 异或门二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常用电压______伏特表示，逻辑“1”通常用电压______伏特表示。

2. 一个3线到8线译码器的输入端有______个信号线，输出端有______个信号线。

3. 一个4位二进制计数器的进位链是______进制的。

4. 一个D触发器的输出Q与输入D的关系是______。

5. 在数字电路中，逻辑“非”运算的符号是______。

6. 一个4位二进制计数器的计数范围是______到______。

7. 一个3线到8线译码器可以译出______种不同的二进制信号。

8. 一个8位寄存器可以存储______位二进制数。

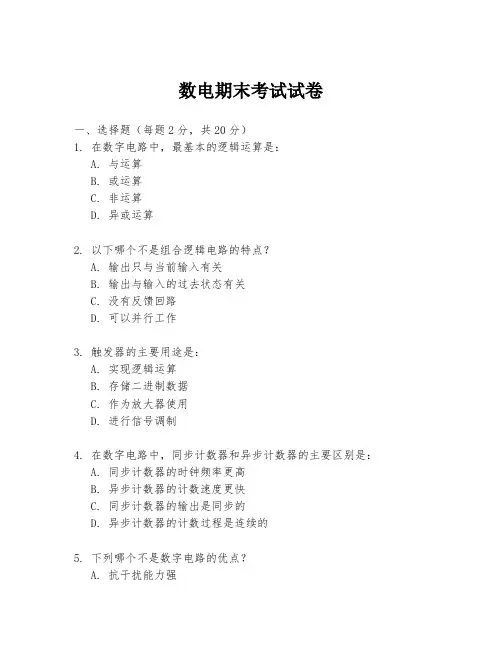

数电期末考试试卷一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算2. 以下哪个不是组合逻辑电路的特点？A. 输出只与当前输入有关B. 输出与输入的过去状态有关C. 没有反馈回路D. 可以并行工作3. 触发器的主要用途是：A. 实现逻辑运算B. 存储二进制数据C. 作为放大器使用D. 进行信号调制4. 在数字电路中，同步计数器和异步计数器的主要区别是：A. 同步计数器的时钟频率更高B. 异步计数器的计数速度更快C. 同步计数器的输出是同步的D. 异步计数器的计数过程是连续的5. 下列哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗大D. 易于实现大规模集成电路6. 以下哪个是数字电路中常用的时钟信号？A. 正弦波B. 方波C. 锯齿波D. 三角波7. 以下哪个不是数字电路中常用的存储元件？A. 触发器B. 寄存器C. 计数器D. 锁存器8. 在数字电路中，布尔代数的基本运算不包括：A. 与B. 或C. 非D. 加9. 以下哪个是数字电路中实现数据传输的常用方式？A. 并行传输B. 串行传输C. 模拟传输D. 无线传输10. 以下哪个是数字电路中实现数据存储的常用方式？A. 静态RAMB. 动态RAMC. 只读存储器D. 所有选项都是二、填空题（每空1分，共10分）11. 数字电路中最基本的逻辑门是______和______。

12. 一个4位二进制数可以表示的最大十进制数是______。

13. 一个3位二进制计数器的最大计数值是______。

14. 在数字电路中，一个8位的寄存器可以存储的二进制数据量是______位。

15. 布尔代数中的德摩根定律指的是非（A与B）等价于______与______。

三、简答题（每题5分，共10分）16. 简述数字电路与模拟电路的主要区别。

17. 描述同步计数器和异步计数器的工作原理及其应用。

数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案：A2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间没有记忆功能C. 输出与输入之间存在记忆功能D. 输出与输入之间存在时间延迟答案：C4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 一个D触发器的输出Q与输入D的关系是（）。

A. Q=DB. Q=非DC. Q=D的延迟D. Q=D的反相延迟答案：A6. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 与非门答案：D7. 一个3线-8线译码器可以译码的输入信号个数是（）。

A. 3B. 4C. 5D. 6答案：B8. 一个8位寄存器可以存储的最大十进制数是（）。

A. 255B. 256C. 511D. 512答案：C9. 在数字电路中，以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的状态B. 输出与输入之间存在记忆功能C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时间延迟答案：C10. 一个JK触发器的输出Q与输入J和K的关系是（）。

A. Q=JB. Q=KC. Q=J+KD. Q=J⊕K答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以计数的最大值是______。

答案：72. 一个4线-16线译码器可以译码的输入信号个数是______。

答案：43. 一个8位二进制计数器可以计数的最大值是______。

答案：2554. 一个D触发器的输出Q与输入D的关系是Q=______。

答案：D5. 在数字电路中，一个与非门的输出是输入的______。

《数字电子技术基础》(第一套)一、填空题：（每空1分，共15分）=+的两种标准形式分别为（）、（）。

1．逻辑函数Y AB C2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

ROM中的数据见表1所示。

试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。

数电期末考试题及答案解析一、选择题1. 在数字电路中，最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：C解析：在数字电路中，最基本的逻辑关系是反相器（非逻辑），它是所有其他逻辑门的基础。

2. 下列哪个不是组合逻辑电路的特点？（）A. 无记忆功能B. 输出只依赖于当前输入C. 输出可以延迟输入D. 结构简单答案：C解析：组合逻辑电路的特点是无记忆功能，输出只依赖于当前输入，结构简单，而输出不能延迟输入。

3. 触发器的主要用途是（）。

A. 实现组合逻辑B. 实现时序逻辑C. 作为放大器使用D. 作为电源答案：B解析：触发器是一种具有记忆功能的电路元件，主要用于实现时序逻辑。

二、填空题1. 一个4位二进制计数器可以计数到 _________ 。

答案：15解析：4位二进制计数器的计数范围是从0到2^4-1，即从0到15。

2. 一个D触发器的Q端在时钟信号的上升沿触发时，Q端输出的是_________ 。

答案：D输入端的当前状态解析：D触发器在时钟信号的上升沿触发时，Q端输出的是D输入端的当前状态。

三、简答题1. 解释什么是同步时序逻辑电路和异步时序逻辑电路的区别。

答案：同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制，触发器在时钟信号的上升沿或下降沿同时触发。

而异步时序逻辑电路中的触发器没有统一的时钟信号，触发器的触发时间取决于输入信号的变化。

解析：同步时序逻辑电路的优点是设计简单，易于实现同步操作，但可能存在时钟偏斜和传播延迟问题。

异步时序逻辑电路的优点是不受时钟信号限制，可以灵活设计，但设计复杂，难以实现大规模集成。

四、计算题1. 假设有一个4位二进制计数器，初始状态为0000，求在经过10个时钟周期后计数器的状态。

答案：1010解析：4位二进制计数器从0000开始计数，每经过一个时钟周期，计数器的状态依次为0001、0010、0011、0100、0101、0110、0111、1000、1001、1010。

数电期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电路的特点？A. 精度高B. 抗干扰能力强C. 体积大D. 可靠性高答案：C2. 数字信号的特点是什么？A. 连续变化B. 离散变化C. 模拟变化D. 随机变化答案：B3. 逻辑门电路中最基本的逻辑关系是？A. ANDB. ORC. NOTD. XOR答案：C4. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 可以进行复杂的逻辑运算答案：B5. 触发器的主要功能是什么？A. 放大信号B. 存储信息C. 转换信号D. 滤波答案：B6. 以下哪个不是数字电路设计中的优化目标？A. 减小功耗B. 提高速度C. 增加成本D. 减少面积答案：C7. 在数字电路中，同步信号的主要作用是什么？A. 同步时钟B. 同步数据C. 同步电源D. 同步信号源答案：A8. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 计数器D. 译码器答案：C9. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. BCD编码答案：C10. 以下哪个是数字电路中的存储元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：B二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑运算包括________、________和________。

答案：与、或、非2. 一个完整的数字系统通常包括________、________、________和输入/输出设备。

答案：算术逻辑单元、控制单元、存储器3. 在数字电路中，________是用来表示信号状态的最小单位。

答案：位（bit）4. 一个二进制数的位数越多，其表示的数值范围________。

答案：越大5. 触发器的输出状态取决于________和________。

答案：当前输入、前一状态6. 同步计数器与异步计数器的主要区别在于________是否受时钟信号的控制。

数电期末考试题库1. 简答题（1）什么是数字电子技术？（2）请简要介绍二进制数系统的特点及优点。

（3）什么是半加器和全加器？它们的区别是什么？（4）解释异或门的逻辑功能及符号表示。

（5）什么是触发器？D触发器和JK触发器有什么区别？（6）什么是计数器？同步计数器和异步计数器有何不同？（7）简要介绍PLC的基本原理及应用领域。

（8）什么是ASIC？它与FPGA的区别是什么？2. 计算题（1）在八进制数系统中，计算13 + 25的结果并将答案转换成十六进制。

（2）设计一个具有两个输入端A和B、一个输出端F的2输入4输出的多数表决电路。

（3）已知一个JK触发器的输入端为J=1，K=0，Q=1，则经过一个时钟周期后Q的取值为多少？（4）设计一个4位二进制同步上升计数器。

（5）已知一个数字电子电路中有3个输入A、B、C，输出F = (A+B)(A+C)，设计该电路的真值表。

（6）一个八位二进制信号10101101，进行逻辑右移两位后的结果是多少？3. 综合题（1）设计一个简单的电子密码锁电路，输入4位密码后，如果密码正确则点亮LED灯。

（2）一个8位二进制信号10110010，带入一个8位全加器电路中进行加法运算，写出运算过程和结果。

（3）设计一个可以实现3次计数功能的异步计数器，从000到111循环计数。

（4）利用D触发器设计一个RS触发器电路，并通过仿真软件验证其正确性。

（5）简要说明数字电子技术在现代工业控制中的应用，并举例说明。

本题库仅供学习参考之用，大家在复习时应结合课堂笔记、教材内容进行整体复习。

祝大家取得优异的成绩！。

数电期末试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出具有记忆功能C. 没有反馈回路D. 可以并行处理数据答案：B3. 触发器的主要用途是：B. 存储一位二进制信息A. 进行算术运算C. 执行逻辑判断D. 转换模拟信号答案：B4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗低D. 可实现复杂的功能答案：D5. 下列哪个是同步时序逻辑电路的特点？A. 所有触发器的时钟信号相同B. 所有触发器的时钟信号不同C. 没有统一的时钟信号D. 触发器之间存在反馈回路答案：A二、填空题（每空2分，共20分）1. 一个完整的数字系统包括________和________。

答案：组合逻辑部分；时序逻辑部分2. 布尔代数的基本运算有________、________和________。

答案：与；或；非3. 一个D触发器具有________个稳定状态。

答案：24. 一个4位二进制计数器可以计数到________。

答案：155. 一个8位的寄存器可以存储________位二进制数。

答案：8三、简答题（每题10分，共30分）1. 简述什么是同步时序逻辑电路，并给出其与异步时序逻辑电路的区别。

答案：同步时序逻辑电路是指电路中所有触发器的时钟信号都是同步的，即所有触发器在相同的时钟脉冲下更新状态。

与异步时序逻辑电路相比，同步时序逻辑电路具有更少的时钟偏斜，设计更简单，但可能存在竞争冒险问题。

2. 解释什么是冒险和竞争冒险，并说明它们的区别。

答案：冒险是指在逻辑电路中，由于电路的延迟，输出在稳定状态之间短暂地出现不确定状态的现象。

竞争冒险是指由于电路中存在多条路径到达某个逻辑门，不同路径的延迟时间不同，导致输出在稳定状态之间出现不确定状态的现象。

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 8答案：A3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 电路中没有存储元件D. 输出状态不随时间变化答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 在数字电路中，使用最广泛的逻辑门是（）。

A. 与非门B. 或非门C. 异或门D. 非门答案：A6. 一个D触发器的输出状态取决于（）。

A. 时钟信号B. 数据输入C. 复位信号D. 时钟信号和数据输入答案：D7. 在数字电路中，一个3线-8线译码器的输入线数是（）。

A. 3B. 4C. 5D. 8答案：A8. 一个4位二进制计数器的计数周期是（）。

A. 8B. 16C. 32D. 64答案：B9. 一个JK触发器在J=0，K=1时的输出状态是（）。

A. 保持不变B. 置0C. 置1D. 翻转答案：D10. 在数字电路中，一个同步计数器与异步计数器的主要区别是（）。

A. 计数速度B. 电路复杂度C. 计数方式D. 时钟信号的使用答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3线-8线译码器可以产生________种不同的输出状态。

答案：82. 一个D触发器在时钟信号的上升沿到来时，其输出状态将________输入端的数据。

答案：复制3. 一个4位二进制计数器的计数范围是从________到________。

答案：0000到11114. 在数字电路中，一个与非门的输出状态与输入状态之间的关系是________。

答案：反相5. 一个JK触发器在J=1，K=0时的输出状态是________。

答案：置16. 在数字电路中，一个3线-8线译码器的输出线数是________。

数字电子技术期末考试试题一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. T触发器3. 在数字电路设计中，以下哪个是同步电路的特点？A. 所有信号都通过同一个时钟信号同步B. 信号传输速度慢C. 电路复杂度高D. 容易受到噪声干扰4. 以下哪个不是数字电子技术中的存储元件？A. 电容B. 电阻C. 触发器D. 寄存器5. 组合逻辑电路的输出只与：A. 当前输入有关B. 过去输入有关C. 未来输入有关D. 以上都不是6. 在数字电子技术中，一个4位二进制数能表示的最大十进制数是：A. 15B. 16C. 255D. 2567. 以下哪个不是数字电子技术中的编码方式？A. 格雷码B. 曼彻斯特编码C. 哈夫曼编码D. 差分曼彻斯特编码8. 一个标准的5V TTL逻辑门，其高电平输入电压范围是：A. 0V至2VB. 2V至5VC. 3.5V至5VD. 0V至3.5V9. 以下哪个是数字电子技术中常用的模拟/数字转换器？A. 模数转换器B. 数模转换器C. 模数转换器和数模转换器D. 以上都不是10. 在数字电子技术中，以下哪个是布尔代数的基本运算？A. 加法B. 乘法C. 与运算D. 除法二、简答题（每题5分，共10分）1. 解释什么是时序逻辑电路，并给出一个实际应用的例子。

2. 描述什么是布尔代数，并解释其在数字电路设计中的重要性。

三、计算题（每题10分，共20分）1. 给定一个逻辑电路，包含两个与门和两个非门，输入A和B，求输出Y的逻辑表达式，并画出电路图。

2. 设计一个4位的二进制加法器，给出其真值表，并说明其工作原理。

四、分析题（每题15分，共30分）1. 分析一个同步计数器的设计，包括其工作原理、状态转移图和时序图。

2. 讨论数字滤波器的类型和应用，特别是低通滤波器和高通滤波器的区别。
