VTM系统生产存储vplex实施方案

vplexvnx方案第1章IT建设方案说明1.1服务器部分说明数据库服务器采用两台X3850X5服务器，通过ROSEHA实现高可用双机环境。

应用服务器采用3台X3650M4服务器。

1.2存储部分说明新购VNX5100存储，建立统一存储资源环境，用于集中存放核心数据库数据。

采用两台24口交换机（激活16口）构建SAN网络，数据库服务器通过SAN 网络访问VNX5100磁盘阵列，提供高速，安全，稳定的链路环境。

1.3存储高可用说明配置VPLEX存储虚拟化引擎，建立数据中心内部存储高可用架构平台，消除磁盘阵列的单点故障，保证核心数据库业务连续性要求，当出现硬件故障时，无需人为参与切换，高可用平台自动进行调整保证核心业务不会中断。

并且提供动态资源调度，能够灵活的进行管理，提高整体应用平台的弹性。

第2章IT存储系统详细设计2.1存储基础架构图2.2核心存储设计针对客户的需求，推荐使用一台EMC VNX系列统一存储产品作为数据库的核心存储。

VNX是EMC新一代的中端存储产品，它将Celerra (NS) 和 CLARiiON (CX4) 统一到单个产品品牌中，将 Celerra 和 CLARiiON 的所有价值推广到VNX 系列的客户。

它面向要求高级功能、灵活性和可配置性的中端和企业存储环境。

VNX 系列在效率、简洁性和性能上有巨大的进步。

VNX 建议配置如下：VNX5100磁盘阵列：双SAN控制器，8G高速缓存，4个8Gb FC前端口，配置4个6Gb四通道SAS磁盘接口，14块 600GB 15000转SAS硬盘。

配置图形化管理软件Unisphere。

配置说明：使用了600GB 15000转的SAS盘（核心数据库数据），同样类型硬盘做RAID5数据保护，并且配置了hot spare热备盘，提升磁盘阵列的可靠性和安全性；配置容量足以支持客户现有业务发展和数据增长；同时通过8Gb/s FC光纤链路将磁盘阵列两个控制器的FC主机端口分别与两台FC光纤交换机相连，实现磁盘阵列的链路冗余和负载均衡；通过基于WEB的阵列管理软件Unisphere可以在单一WEB管理界面实现存储管理和监控，操作简单易懂。

VPLEX-LOCAL 的硬件配置信息此次安装的VPLEX-Local有单台台VPLEX组成，VPLEX的硬件配置如下：1) 1 个Engine2) 2 个Director，每个Engine 由两个Director 组成3)8个8Gb前端FC端口，每个Director包含一块前端FC卡，共4个8Gb的前端FC端口，由于交换机端口限制，本次使用4个前端FC端口(每个Directo上两个)。

4)8个8Gb后端FC端口，每个Director包含一块后端FC卡，共4个8Gb的后端FC端口。

本次使用4个前端FC端口(每个Directo上两个)5)4个可用的8Gb的VPLEX-Local级联FC端口，每个Director包含一块VPLEX-Local级联FC卡, 共4个8Gb的级联FC端口，但是只有两个可用VPLEX-LOCAL的硬件介绍单台VPLEX的硬件布局VPLEX的ENGINE的硬件布局Note:SPS = Standby Power SupplyVPLEX-LOCAL 的级联端口连接Cluster 1(sama connections from each engine in clusterCluster 2^same connections from each engine in duster)int&ncluste r i 一 COM SAN —switch 1BinlorcluslorCOM SAN >switch 20 —VPLEX-LOCAL 拓 扑结构=1B2TC00 A2-FOOOB2-FC01A2-FO01int&rciuster ISL 1 inierciusierCOM SAN COM SAN switch 1A switch 2AB2 FC00 A2 FCOONOTE: ISLTisIntar-switcli linkB2-FOO1 A2-FC01IOM BO IOM 81IOM B2 / IOM B3一口口口 DO 口口口吕吕 。

VTM生产系统存储更换实行方案目录实行过程概述............................................................................................... 错误!未定义书签。

1VTM系统设备接入生产环境............................................................................. 错误!未定义书签。

1.1VTM系统连接示意图........................................................................... 错误!未定义书签。

1.2SAN互换机端口分派示意图................................................................ 错误!未定义书签。

1.3SAN互换机ZONE配置......................................................................... 错误!未定义书签。

通讯规定......................................................................................... 错误!未定义书签。

Zone配置 ....................................................................................... 错误!未定义书签。

2实行前旳准备工作....................................................................................... 错误!未定义书签。

VPLEX双活数据中心解决方案VPLEX：双活数据中心解决方案在数据中心内部VPLEX Local VPLEX Metro相隔同步距离的FederatedAccessAnywhereVPLEX Geo相隔异步距离的FederatedAccessAnywhere一个、两个或四个引擎VS1VS2Vblock之间的VPLEXVPLEX：为解决今天的IT挑战而生移动性灾难避免数据中心迁移工作负载重新平衡FederatedAccessAnywhere群集A群集B跨远距离移动和重新定位虚拟机、应用程序和数据协作性跨远距离即时和同时访问数据简化工作流FederatedAccessAnywhere实现跨不同位置对数据的并发读/写访问可用性高可用性消除因故障切换所进行的存储操作FederatedAccessAnywhere通过跨不同位置进行镜像，保持可用性和无中断访问群集A群集B群集A群集BVPLEX ：横向可扩展、真正的“双活”Director 间通信端口，用于IO 处理和分布式部署4个前端8 Gb/s FC 端口/Director4个后端8 Gb/s FC 端口/Director 分布式缓存保存本地信息利用Fast cache 提升读性能2个四核处理器Host & Array Ports Core Core Core CoreCore Core Core Core Host & Array Ports Core Core Core Core Core Core Core Core Front End Back End Front End Back End EngineDirector ADirector B Distributed CacheDistributed Cache Inter-Cluster COM B A Intra-Cluster COM B A Inter-Cluster COM B A Intra-Cluster COM B A 每个VPLEX 集群包含4个引擎每个VPLEX 引擎包含2个DirectorVPLEX：双活数据中心、两地三中心部署VPLEX Local 数据中心内VPLEX Metro跨数据中心同步（5-10ms）VPLEX Geo跨数据中心异步（50ms）RecoverPoint 异地恢复与第三方站点保护延伸VPLEX：面向私有云设计VPLEX：为客户带来绝佳的业务收益成功案例：联宝电子私有云、双活数据中心项目用户痛点：1.7*24小时候不间断工厂，不允许业务中断、数据丢失；2.核心MES和SAS ERP系统的存储系统，存在单点故障；3.随着工厂产能提高，数据库压力增大，原存储性能不够；联想解决方案：1.联想服务器+EMC VPLEX（Local+Metro）搭建企业私有云；2.核心应用迁移到云平台，实现资源统一管理、调度、使用；3.在两个机房之间构建RPO和RTO=0的核心数据库双活容灾系统；联想存储：您值得信赖的数据管理专家。

vtm 解决方案《VTM解决方案：提升企业效率的关键利器》随着互联网和信息技术的快速发展，诸如虚拟团队管理（VTM）等技术解决方案成为了越来越多企业的选择。

VTM解决方案是指利用信息技术，通过网络来实现跨地域、跨时区的团队协作和管理。

这种解决方案通过实时的沟通和协作工具，有效地解决了传统团队管理的一系列问题，提升了企业的效率和竞争力。

首先，VTM解决方案的使用极大地简化了企业的办公流程。

传统的团队管理方式中，各个成员需要汇报工作进度、汇集信息和进行沟通的方式非常繁琐，往往需要面对面或者通过电话等方式进行。

而使用VTM解决方案，团队成员可以通过网络实时沟通，快速协作，大大减少了交流的时间成本和沟通的障碍。

其次，VTM解决方案可以有效地提高团队的灵活性和适应性。

由于互联网和信息技术的普及，现代企业的员工往往分布在全球各地，不同地区、不同时区的员工需要协作完成各项任务。

VTM解决方案可以让团队成员随时随地进行协作，避免了地域和时间上的限制，提高了团队的灵活性和适应性。

另外，VTM解决方案也为企业提供了更加丰富和精细的数据分析和管理手段。

通过VTM解决方案提供的各种协作工具，企业可以轻松地收集、整理和分析团队成员的工作数据，有针对性地进行绩效评估和管理。

这种精细化的数据管理方式，可以帮助企业更加全面地掌握团队的工作状态，及时发现和解决问题，提高团队的绩效水平。

综上所述，《VTM解决方案：提升企业效率的关键利器》是一篇关于企业利用VTM解决方案来提升效率和管理团队的重要文章。

随着信息化和数字化的发展，VTM解决方案将成为企业提高竞争力和效益的关键利器，值得企业重视和应用。

2016年3月目录1.项目实施内容 (5)1.1存储系统架构示意图 (6)1.3本项目设备硬件配置 (6)2.存储系统实施基础配置 (7)2.1双活数据中心存储实现模式 (7)2.2光纤通道交换机端口连接表 (8)2.3VPLEX端口作用描述 (9)2.4VPLEX端口的使用 (9)2.5存储设备线路连接描述 (9)2.6存储设备端口命名规则 (10)3.SAN存储规划 (10)3.1存储设备连接线缆数量及种类 (10)3.2存储设备IP地址配置 (11)3.3VPLEX的端口连接配置 (11)4.VPLEX METRO实施步骤 (12)4.1VPLEX前期准备 (12)4.1.1 system volumes (12)4.2S WITCH ZONING (13)4.3B ACKEND STORAGE PROVISIONQ (13)4.4VPLEX INITIAL SETUP (13)4.4.1 Configip address and hostname of VPLEX (13)4.4.1.1 Connect to management server (13)4.4.1.2 entering the VPLEXCLI (14)4.4.1.3 set the management server ipaddress (14)4.4.1.4 change the hostname of VPLEX (14)4.4.1.5 check software version (14)4.4.2 use EZ-setup to initialize the VPLEX1 (15)4.4.2.1 Start EZ-setup (15)4.4.2.2 Configure the first cluster (15)4.4.2.3 Chose the local authentication (15)4.4.2.4 Configure event notification (15)4.4.2.5 Configure send system report to EMC (16)4.4.2.6 Configure performance statistics collector (16)4.4.2.7 Generate the certificate (16)4.4.2.8 Backend storage discovery (17)4.4.2.9 create meta-data volume (17)4.4.2.10 verify if meta-data volume is successfully created (18)4.4.2.11 create meta-data volume backups (18)4.4.2.12 enable FE port (18)4.4.3 use EZ-setup to initialize the VPLEX2 (18)4.4.3.1 Connect to VPLEX2 (18)4.4.3.2 Sychronize the time on the clusters (18)4.4.3.3 Start EZ-setup on cluster2 (19)4.4.3.4 Configure the Meta-data volume and backup of VPLEX2 (19)4.4.3.5 Complete configuration of cluster1 (19)4.4.3.6 Complete configuration of cluster2 (19)4.4.4 Join the clusters (19)4.4.5 Create logging volumes (20)4.5C HECK THE CLUSTER HEALTH (21)4.6VPLEX BACKEND STORAGE CONNECTIVITY VERIFY (21)4.7C LAIM THE DA TA VOLUME (21)5.ISILON的实施步骤 (23)5.1集群初始化 (23)5.2节点加入 (37)5.3系统健康检查 (38)5.4O NE FS升级 (38)5.5安装补丁包 (38)5.6系统微码升级 (38)5.7硬盘微码升级 (38)5.8管理界面登录 (39)5.9保护级别设置 (39)5.10网络设置 (40)5.10.1 内网设置 (41)5.10.2 外网设置 (41)5.11目录认证服务 (41)5.12SMB共享规划 (41)5.13NFS共享规划 (43)6DATADOMAIN配置步骤 (45)6.1D A TA D OMAIN配置之前实施内容 (45)6.2D A TA D OMAIN VTL配置 (46)7存储设备的使用示范 (55)7.1操作流程 (55)7.2操作示例 (56)7.2.1 光纤交换机操作部分 (56)7.2.2 EMC VNX7600操作部分 (59)7.2.3 VPLEX 操作部分 (62)1.项目实施内容XX公司双活数据中心灾备项目采用EMC VPLEX METRO解决方案，实现院区主机房和灾备机房容灾。

深入剖析Vplex双活数据中心存储方案EMC上一代存储双活方案是通过vPlex网关产品实现，具备异构其他厂商存储的能力，将各厂商存储虚拟化为统一的存储池，为上层服务器提供存储资源。

从2010年vPlex 发布以来其的硬件已经更新了VS1、VS2和VS6三代。

2016年推出的VS6硬件引擎间通过40Gb IB互联(替代FC)，在性能上相比VS2硬件提升了2倍、时延下降1/3，并支持更多卷数量。

vPlex6.0 (VS6硬件) 也升级OS至GeoSynchrony6.0针对闪存做了优化。

其双活特性就是通过vPlex Metro的Distributed Device(分布式镜像卷)功能实现，并提供跨站点的双活应用。

vPlex Metro由两套vPlex集群构成，每个站点的vPlex设备都有自己专属的本地存储阵列。

通过创建分布式镜像卷为跨设备的镜像卷，可提供双活访问。

两个站点的vPlex集群各有一个卷，两个卷的ID一样。

在组网上，主机同时连接到两站点的vPlex，两站点的vPlex之间通过FC或10Ge连接，后端阵列只与本地的vPlex连接；vPlex之间和vPlex Witness之间均需要IP网络连接。

vPlex Management Console 是 VPLEX 机柜中的 1U 服务器。

此服务器向vPlex 提供GUI管理界面,在双引擎和四引擎配置中，此服务器由UPS 提供备用电源。

接下来，看看vPlex如何接管外部设备的，外部(包含异构存储)存储把LUN映射给vPlex后，在vPlex上呈现为Storage vol，基于Storage Vol在生产Extents，它可以是Storage Vol的部分或全部(每个Storage Vol最多128个)，Extents不能跨Storage Vol，再以Raid的形式组织Extents成Dev(Raid支持0，1和拼接)；没有被其他Dev组织的Dev称为Top Level Device，在Top Level Device上创建Virtual volumes提供给主机，并支持在线扩展。

VTM 方案1. 引言VTM，即虚拟化技术管理，是一种可以在单一物理计算机上同时运行多个虚拟机的技术。

在现代计算领域中，虚拟化技术被广泛应用于服务器、桌面和网络设备等领域，以提高资源利用率、简化管理和降低成本。

本文将介绍VTM的相关概念、原理及其在实际应用中的方案。

2. VTM 的概念和原理VTM基于虚拟化技术，通过软件实现将一台物理计算机划分为多个逻辑上的虚拟计算机，每个虚拟计算机可以独立运行操作系统和应用程序。

这种虚拟化的方式使得用户可以在同一物理机上同时运行不同的操作系统，并且可以根据需要对虚拟机进行动态管理和调整。

VTM的核心技术包括以下几个重要组件：2.1 虚拟机监视器（VMM）虚拟机监视器是VTM的核心组件，也被称为Hypervisor。

它负责管理和控制虚拟机的创建、运行和销毁等操作。

VMM可以分为两种类型：Type-1和Type-2。

•Type-1 Hypervisor：直接运行在物理硬件上，例如VMware ESXi、Microsoft Hyper-V等。

•Type-2 Hypervisor：运行在宿主操作系统上，例如VMware Workstation、Oracle VirtualBox等。

无论是Type-1还是Type-2 Hypervisor，它们都提供了虚拟机的抽象层，能够使多个虚拟机同时运行在同一物理机上。

2.2 虚拟机（VM）虚拟机是由VMM创建和管理的一种虚拟的计算机环境，包括虚拟的硬件设备和操作系统。

每个虚拟机都被分配了一部分物理资源，如CPU、内存、磁盘和网络等。

虚拟机之间彼此隔离，可以独立运行和管理。

2.3 虚拟机镜像虚拟机镜像是用于创建虚拟机的模板。

它包含了操作系统和一些预先配置好的软件，用户可以选择使用已有的虚拟机镜像或创建自己的镜像。

虚拟机镜像通常是一个文件或一组文件，可以通过网络或存储设备进行传输和共享。

2.4 资源管理VTM通过资源管理机制来管理物理资源和虚拟机的使用。

EMC VPLEX数据中心虚拟化方案EMC VPLEX数据中心虚拟化方案⒈引言⑴背景在当今数字化时代，数据中心的重要性日益突出。

数据中心存储着组织的关键业务和大量的敏感数据。

因此，数据中心的高可用性和数据保护要求越来越高。

⑵目标本文档旨在介绍EMC VPLEX数据中心虚拟化方案，该方案可帮助组织提高数据中心的可用性和灵活性，并实现更高水平的数据保护。

⒉VPLEX概述⑴什么是VPLEXEMC VPLEX是一种虚拟存储技术，能够将物理存储资源转化为虚拟存储，并提供高度的可用性和性能。

它通过分布式存储架构，将物理存储设备组织成一个统一的虚拟池，并实现跨数据中心的数据迁移和复制。

⑵ VPLEX的优势VPLEX具有以下优势：- 高可用性：通过将存储设备虚拟化并形成一个统一的存储池，VPLEX能够提供非常高的可用性。

即使一个存储设备出现故障，也可以无缝切换到其他设备上。

- 数据迁移和复制：VPLEX支持跨数据中心的数据迁移和复制，可以在不中断业务的情况下进行数据迁移。

同时，它还可以提供异地灾备复制保护。

- 灵活性：VPLEX允许按需分配存储资源，并根据需求进行调整。

它还支持与各种存储设备和操作系统的集成，并能够适应不同的工作负载。

⒊VPLEX部署方案⑴架构设计在部署VPLEX之前，需要进行架构设计。

根据组织的需求和资源情况，可以选择单一数据中心架构、双活数据中心架构或异地灾备复制架构。

- 单一数据中心架构：适用于中小型企业或资源有限的组织，将VPLEX部署在单个数据中心，提供高可用性和数据保护。

- 双活数据中心架构：适用于需要更高可用性和灾备能力的组织。

VPLEX将部署在两个数据中心，同时运行并保持数据一致性。

- 异地灾备复制架构：适用于对数据保护要求更高的组织。

VPLEX将部署在两个地理位置不同的数据中心，通过异地复制实现灾备保护。

⑵网络配置VPLEX需要一个可靠的网络连接来实现数据同步和复制。

在VPLEX部署过程中，需要配置适当的网络连接和带宽，以满足业务需求和数据传输。

VTM解决方案范文随着工程技术的不断发展，建筑行业对于VTM（垂直传输模块）解决方案的需求日益增多。

VTM是一种用于建筑工地的自动升降系统，用于快速、高效地运输建筑材料和设备。

VTM解决方案能够大大提高施工效率，减少人力成本，提升安全性。

本文将介绍VTM解决方案的使用范围、优势和应用场景。

首先，VTM解决方案被广泛运用于大型建筑工地和高层建筑工程中。

由于高楼建筑的特殊性，通常需要大量的人力和设备来运输建筑材料和设备，而这些工作对人的体力和技术要求都很高，容易发生意外。

VTM解决方案通过使用智能化的升降设备和系统，能够代替人工完成这些繁重的搬运工作，提高工作效率，减少人力成本，同时也降低了人身伤害的风险。

其次，VTM解决方案的优势在于其高度的智能化和自动化。

VTM系统配备了先进的传感器和控制技术，能够实时监测设备的运行状态和工作环境，确保运行过程中的安全性和稳定性。

同时，VTM系统还可以根据需求进行自动调整和优化，提高工作效率。

此外，VTM解决方案还可以实现与其他建筑设备和系统的无缝连接，实现信息的共享和互通。

最后，VTM解决方案在不同的应用场景中展现出了巨大的潜力。

在城市建设和改造中，VTM系统可以帮助快速运输建筑材料和设备，提高施工效率，减少对周边环境的影响。

在临时性工程和活动中，VTM系统可以快速搭建和拆除，节约人力和时间成本。

在紧急情况下，VTM系统还可以作为一种紧急避难通道，保障人员的安全。

综上所述，VTM解决方案是建筑行业的一个重要创新，拥有广阔的应用前景。

通过使用VTM系统，可以提高施工效率，减少人力成本，提升安全性，为建筑工程的发展和实施提供了有力支持。

我们相信，在不久的将来，VTM解决方案将会在建筑行业中得到更广泛的应用和推广。

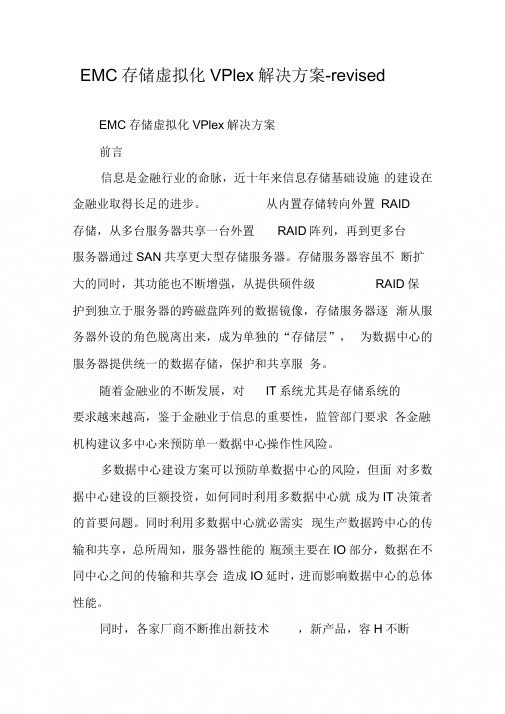

EMC存储虚拟化VPlex解决方案-revisedEMC存储虚拟化VPlex解决方案前言信息是金融行业的命脉，近十年来信息存储基础设施的建设在金融业取得长足的进步。
