各种泵基本原理与工作示意图

一)容积式(二)叶片式back to top叶片式泵与风机的主要结构是可旋转、带叶片的叶轮和固定的机壳。

通过叶轮旋转对流体作功，从而使流体获得能量。

根据流体的流动情况，可将它们再分为下列数种：构演示见后一节（略）第二节泵与风机的工作原理back to top 一、离心式泵与风机的工作原理back to top二．轴流式泵与风机工作原理back to top轴流式泵与风机的工作原理是，，风机结构如下左边两图所示,下第三个图为轴流泵的结构图(点击可放大)。

三．贯流式风机的工作原理back to top近年来贯流式风机的主要特点如下：(一)叶轮一般是多叶式前向叶型，但两个端面是封闭的。

(二)叶轮的宽度b没有限制，当宽度加大时．流量也增加。

(三)贯流式风机不像离心式风机是在机壳侧板上开口使气流轴向进入凤机，而是将机壳部分地敞开使气流直接径向进入风机。

气流横穿叶片两次。

某些贯流式风机在叶轮内缘加设不动的导流叶片，以改善气流状态。

(四)在性能上，贯流式风机的全压系数较大．性能曲线是驼蜂型的，效率较低，一般约为30％一50％。

(五)进风口与出风口都是矩形的，易与建筑物相配合。

贯流式风机至今还存在许多问题有待解决。

特别是各部分的几何形状对其性能有重大影响。

不完善的结构甚至完全不能工作，但小型的贯流式风机的使用范围正在稳步扩大。

四、其他常用泵back to top1、往复泵的工作原理2、水环式真空泵back to top3、罗茨真空泵工作原理back to top4、旋片式真空泵工作原理back to top5、齿轮泵工作原理7、螺杆泵工作原理back to top8．喷射泵工作原理back to top。

水环真空泵工作道理flash动绘图水环式真空泵（简称水环泵）是一种粗真空泵,它所能获得的极限压力,对于单级泵为2.66～9.31kPa;对于双级泵为0.133～0.665kPa.水环式真空泵也可用作紧缩机,它属于低压的紧缩机,其压力规模为（1～2）X105Pa表压力（在特定的前提下）.水环式真空泵在石油.化工.机械.矿山.轻工.造纸.动力.冶金.医药和食物等工业及市政与农业等部分的很多工艺进程中,如真空过滤.真空送料.真空脱气.真空蒸发.真空浓缩和真空回潮等,得到了普遍的运用,因为水环泵紧缩气体的进程是等温的,故可抽除易燃.易爆的气体,此外还可抽除含尘,含水的气体,是以,水环式真空泵的运用日益增大.如图为水环式真空泵的工作道理示意图,水环泵是由叶轮.泵体.吸排气盘.水在泵体内壁形成的水环.吸气口.排气口.帮助排气阀等构成的.叶轮被偏幸的装配在泵体中,当叶轮按图示偏向扭转时,进入水环式真空泵泵体的水被叶轮抛向周围,因为离心力的感化,水形成了一个与泵腔外形类似的等厚度的关闭的水环.水环的上部内概况正好与叶轮轮毂相切（如Ⅰ-Ⅰ断面）,水环的下部内概况刚好与叶片顶端接触（现实上,叶片在水环内有必定的拔出深度）.此时,叶轮轮毂与水环之间形成了一个新月形空间,而这一空间又被叶轮分成与叶片数量相等的若干个小腔.假如以叶轮的上部0°为起点,那么叶轮在扭转前180°时,小腔的容积逐渐由小变大（即从断面Ⅰ-Ⅰ到Ⅱ-Ⅱ）,压强不竭的下降,且与吸排气盘上的吸气口相通,当小腔空间内的压强低于被抽容器内的压强,依据气体压强均衡的道理,被抽的气体不竭地被抽进小腔,此时正处于吸气进程.当吸气完成时与吸气口隔断,从Ⅱ-Ⅱ到Ⅲ-Ⅲ断面,小腔的容积正逐渐减小,压力不竭地增大,此时正处于紧缩进程,当紧缩的气体提前达到排气压力时,从帮助排气阀提前排气.从断面Ⅲ-Ⅲ到Ⅰ-Ⅰ,而与排气口相通的小腔的容积进一步地减小压强进一步的升高,当气体的压壮大于排气压强时,被紧缩的气体从排气口被排出,在泵的持续运转进程中,不竭地进行着吸气.紧缩.排气进程,从而达到持续抽气的目标.在水环泵中,帮助排气阀是一种特别构造,一般采取橡皮球阀,它的感化是清除泵在运转进程中产生的过紧缩与紧缩缺少的现象.这两种现象都邑引起过多的功率消费.因为水环式真空泵没有直接的排气阀,并且排气压力始终是固定的,水环泵的紧缩比决议于进气口的终止地位和排气口的肇端地位,然而这两个地位是固定不变的,因而不顺应吸入压力变更的须要.为懂得决这个问题,一般在排气口下方设置橡皮球阀,以便当泵腔内过早达到排气压力时,球阀主动开启,气体排出,清除了过紧缩现象.一般在设计水环泵时都以最低吸入压力来肯定紧缩比,以此来肯定排气口的肇端地位,如许就解决了紧缩缺少的现象.。

扩散泵的结构示意图和工作原理当扩散泵油被电炉加热时, 产生油蒸气沿着导流管经伞形喷嘴向下喷出因喷嘴外面有机械泵提供的真空(1~101Pa),故油蒸气流可喷出一长段距离, 构成一个向出气口方向运动的射流。

射流最后碰上由冷却水冷却的泵壁凝结为液体流回蒸发器，即靠油的蒸发喷射凝结重复循环来实现抽气。

由进气口进入泵内的气体分子一旦落入蒸气流中便获得向下运动的动量向下飞去。

由于射流具有高流速(约200m/s),高的蒸气密度，且扩散泵油分子量大(300〜500),故能有效地带走气体分子。

气体分子被带往出口处再由机械泵抽走。

冷却术卡口排y3图4AA-3扩散泵的结构图I—朮冷套畀一嚥油嘴丘一导流管洱一泵壳小_曲热器油扩散泵故障处理(1)扩散泵工作过程中冷却水必须保证畅通，停止加热后必须保证泵工作液已完全冷却后方可关闭冷却水。

(2)泵停止工作时，泵内应保持真空状态，以免泵油劣化。

(3)被抽气体应是干燥、无腐蚀、无灰尘的气体。

(4)泵如暂时不用，保管期间应保持真空状态，以免泵油污染和各零件腐蚀并将冷却水套内的剩水吹净。

保存场地的室温应在10C〜40C之间。

(5)泵在正常运行时如突然出现性能变坏，应先检查加热器是否正常。

(6)泵在长期工作后，性能会逐渐变坏，应定期检修。

a.泵油是否减少或氧化，按相应要求加油或更换处理。

b.零件及泵腔先用航空汽油清洗，然后用丝绸蘸乙醚或丙酮进行擦洗，并置于80C〜100C温度下烘干或用电吹风吹干。

c.处理完后，按顺序进行装配，保持泵芯与泵底垂直与泵腔同心，各级喷嘴间隙要按原要求调整好。

关于扩散泵返油问题通过咨询和了解，结合我公司油扩散泵实际问题，关于扩散泵返油问题，得出如下几点：咨询了爱得华售后服务中心，他们认为扩散泵返油与如下问题有关：a、冷却水；b、机器保养；c、油质等。

扩散泵返油对抽气能力会有影响，与以前抽气能力作对比是否发生变化，前管压力是否与以前一致？如果确认这些都没有问题，则可判断没有返油。

水泵的工作原理水泵是一种用于输送液体的机械设备，广泛应用于工业、农业、建筑、城市供水等领域。

它通过转动叶轮，产生离心力将液体吸入并推送出去。

下面将详细介绍水泵的工作原理。

一、基本原理水泵的工作原理基于离心力和压力差的作用。

当水泵启动时，电动机带动叶轮高速旋转，叶轮的旋转产生离心力，使液体产生压力差，从而实现液体的吸入和排出。

二、吸入过程1. 吸入管道：水泵通常通过吸入管道与液体相连。

吸入管道通常具有过滤装置，以防止固体颗粒进入水泵，影响其正常运行。

2. 叶轮：叶轮是水泵的核心部件，由多个叶片组成。

当叶轮旋转时，由于离心力的作用，液体被吸入叶轮内部。

3. 吸入室：吸入室位于叶轮的中心，当液体被吸入叶轮后，会进入吸入室。

三、排出过程1. 排出室：排出室位于叶轮的外围，当液体进入排出室后，会被推送出水泵。

2. 出口管道：水泵通过出口管道将液体排出。

出口管道通常连接到输送液体的目的地，如水池、管道系统等。

四、工作原理图解（以下为示意图，仅供参考）[图片]五、水泵的类型水泵根据不同的工作原理和应用场景，可以分为多种类型。

常见的水泵类型包括离心泵、容积泵、轴流泵、混流泵等。

不同类型的水泵在工作原理上存在一些差异，但基本原理都是利用离心力和压力差来实现液体的输送。

六、水泵的应用水泵广泛应用于各个领域，如：1. 工业领域：用于输送化工液体、石油、天然气等。

2. 农业领域：用于灌溉、排灌、农田水利等。

3. 建筑领域：用于建筑物的供水、排水、消防等。

4. 城市供水：用于城市自来水供应系统。

七、水泵的选型与维护1. 选型：在选择水泵时，需要考虑液体的性质、流量、扬程等因素，并根据具体需求选择合适的水泵类型和规格。

2. 维护：定期检查水泵的运行状态、清洗过滤装置、保持润滑等，以确保水泵的正常运行和延长使用寿命。

八、总结水泵是一种通过离心力和压力差来实现液体输送的机械设备。

它在工业、农业、建筑等领域起着重要的作用。

了解水泵的工作原理有助于我们更好地理解其运行机制，并在实际应用中进行选型和维护。

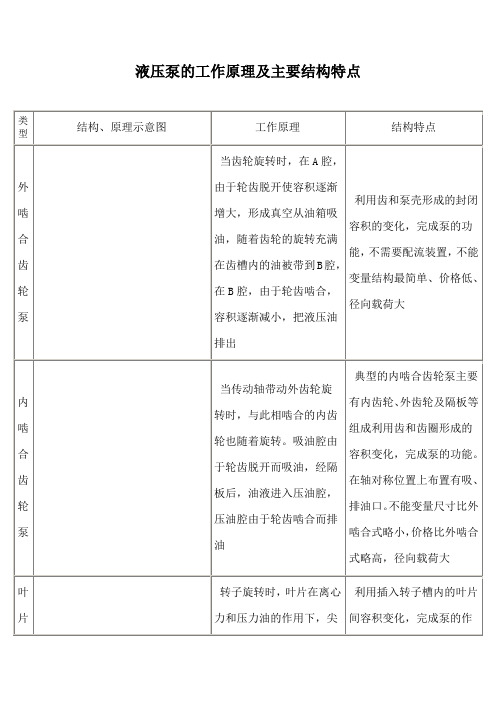

液压泵的工作原理及主要结构特点液压泵工作原理及叶片泵支红俊授课时间：2学时授课方法：启发式教学授课对象：职高学生重点、难点：泵和叶片泵的工作原理、叶片泵的符号液压泵引入：问：人与液压传动有无紧密的联系。

学生活动归纳：24小时伴随人的活动。

人的心血管系统是精致的液压传动系统。

问：血液为什么能周而复始、川流不息地在全身流动？学生活动归纳：依靠人的心脏。

二尖瓣问：心脏是如何工作的？学生活动归纳：如图所示：全靠心脏节律性的搏动，通过舒张和收缩来推动血液流动。

当心脏舒张时左边的二尖瓣打开，右边的二尖瓣关闭，产生吸血。

当心脏收缩时，左边的二尖瓣关闭，右边的二尖瓣打开，产生压血。

问：心脏工作的必备条件有哪些。

归纳：三条：1、内腔是一密闭容积；2、密闭容积能交替变化；3、有配血器官（二尖瓣）。

一、液压泵的工作原理如图所示：介绍结构及组成。

提问：找出液压泵与心脏工作原理的共同点。

学生活动单向阀归纳：1、柱塞与缸形成密封容积；2、当偏心轮旋转时，密闭容积可以交替变化；3、单向阀起到配流作用。

提问：有什么不同点。

学生活动归纳：当密封容积增大时，产生部分真空，在大气压的作用下产生吸油。

举例说明：如图所示：将鸡蛋放到与其大小差不多杯口上，鸡蛋鸡蛋放不进去，若将燃烧的纸先放到水杯里，接着水杯里。

水杯问：液压泵的工作的条件有哪些。

学生活动归纳：1、应具备密封容积且交替变化。

2、应有配油装置。

3、吸油过程中油箱必须与大气相通。

一、叶片泵可分为：单作用和双作用叶片泵。

1、单作用叶片泵（1）结构和工作原理。

结构：如彩色立体挂图所示及教具演示。

分析：各零件的相互关系。

提问：找出密封容积，配油装置。

分析：由定子、转子、叶片和配油盘等构成密封容积。

工作原理：如自画挂图所示。

转子叶片问：通过什么使密封容积变化产生配流盘吸油和压油的。

能否实现变量。

学生活动演示并分析：通过两个叶片之间密封容积的增大和减小，产生吸吸油窗压油窗通过定子和转子偏心距的增大和减小来实现变量。

扩散泵的结构示意图和工作原理————————————————————————————————作者: ————————————————————————————————日期:扩散泵的结构示意图和工作原理当扩散泵油被电炉加热时,产生油蒸气沿着导流管经伞形喷嘴向下喷出。

因喷嘴外面有机械泵提供的真空(1～1０－1Pa)，故油蒸气流可喷出一长段距离，构成一个向出气口方向运动的射流。

射流最后碰上由冷却水冷却的泵壁凝结为液体流回蒸发器,即靠油的蒸发喷射凝结重复循环来实现抽气。

由进气口进入泵内的气体分子一旦落入蒸气流中便获得向下运动的动量向下飞去。

由于射流具有高流速(约20０m/ｓ），高的蒸气密度，且扩散泵油分子量大(300~50０），故能有效地带走气体分子。

气体分子被带往出口处再由机械泵抽走。

油扩散泵故障处理（1)扩散泵工作过程中冷却水必须保证畅通，停止加热后必须保证泵工作液已完全冷却后方可关闭冷却水。

(2)泵停止工作时，泵内应保持真空状态，以免泵油劣化。

ﻫ(3）被抽气体应是干燥、无腐蚀、无灰尘的气体。

ﻫ(4)泵如暂时不用，保管期间应保持真空状态，以免泵油污染和各零件腐蚀。

并将冷却水套内的剩水吹净。

保存场地的室温应在10℃~40℃之间。

ﻫ(5）泵在正常运行时如突然出现性能变坏，应先检查加热器是否正常。

(6)泵在长期工作后,性能会逐渐变坏,应定期检修。

ﻫa. 泵油是否减少或氧化，按相应要求加油或更换处理。

ﻫﻫb．零件及泵腔先用航空汽油清洗,然后用丝绸蘸乙醚或丙酮进行擦洗,并置于８0℃~1０0℃温度下烘干或用电吹风吹干。

c. 处理完后，按顺序进行装配,保持泵芯与泵底垂直与泵腔同心，各级喷嘴间隙要按原要求调整好。

关于扩散泵返油问题通过咨询和了解，结合我公司油扩散泵实际问题，关于扩散泵返油问题,得出如下几点:咨询了爱得华售后服务中心,他们认为扩散泵返油与如下问题有关：a、冷却水；b、机器保养；c、油质等。

扩散泵返油对抽气能力会有影响,与以前抽气能力作对比是否发生变化，前管压力是否与以前一致?如果确认这些都没有问题,则可判断没有返油。
