一、GRRU介绍GSM直放站是移动系统接入网中的重要补充设备，起到延伸基站覆盖范围和消除盲区的作用。
作为直放站的一种，光纤直放站在网络优化中得到广泛应用。
光纤直放站可分为模拟光纤直放站和数字光纤直放站（也称：GRRU直放站）两大类。
其中GRRU直放站作为我公司的新产品，在移动通信网络优化中起着越来越重要的作用。
GRRU：GSM Radio Remote Unit （GSM系统射频拉远单元）GRRU直放站由两种类型的设备构成：LIM（Local Interface Module，本地接口模块，以下简称近端）RRH（Remote Radio Head，远端射频头，以下简称远端）。
二、GRRU的优势与传统的模拟光纤直放站相比，GRRU直放站的输出功率更大，噪声系数更低，传输距离更远，多远端覆盖时不干扰基站，组网更灵活，远端重叠覆盖区时延可调整等优势。
三、GRRU的特点GRRU直放站利用光纤传输信号，相对于其它类型直放站有信号稳定、通信质量好、干扰小、没有隔离度问题等优点，是高端应用的首选。
其主要特点如下。
四、GRRU结构及原理下行：LIM通过耦合器将来自基站主天线的移动通信下行信号馈送入双工器，经RF 模块，由下变频器将其下变频到中频信号，然后经A/D变换器变换为数字中频信号，由数字信号处理单元将其经过数字信号处理（包括数字下变频、数字滤波）后，按一定帧格式打包成串行数据，再经光收发器由光纤传输到RRH。
在RRH，经光收发器，由数字信号处理单元解帧后，进行数字信号处理（包括时延调整、数字上变频）后，由D/A变换器将其恢复为中频信号，再经上变频器将其上变频到射频，最后经发射机、双工器以及天线发射至覆盖区域。
上行：来自移动终端的上行信号经RF模块，由下变频器将其下变频到中频信号，然后经A/D变换器变换为数字中频信号，由数字信号处理单元将其经过数字信号处理（包括数字下变频、时延调整、与从RRH的上行数据求和）后，按一定帧格式打包成串行数据，再经光收发器由光纤传输到LIM。
数字基站拉远系统1、概述1.1系统简介数字基站拉远系统是一种GSM/CDMA/TD-SCDMA/WCDMA移动通信基站信号拉远设备。
它通过把射频信号转换到数字信号，然后传输数字化的光信号。
通过数字方式补偿MHU（Master Hub Unit）和RRU （Remote Radio Unit）之间的光损耗，更好的提高系统效率。
数字基站拉远系统由近端单元（MHU）和远端单元（RRU）组成（见图1-1，1-2）。
GSM数字基站拉远系统主要是基于运营商基站选址困难、机房建设投资太大、资源利用率低而开发的数字射频产品。
根据功率需求不同，共分为30W、60W两个不同功率等级的产品。
数字基站拉远系统适用于不同的应用场景：一、市中心密集区，主要解决新增（或搬迁）基站站址选择困难、投资过大等问题；二、城市边缘区及郊区，主要代替基站来使用，解决新建基站投资过大问题；三、大型展馆、体育场馆、大学校园等，主要解决话务资源调度问题，并有效提高设备资源利用率。
基站拉远系统可进行灵活的组网方式，通过集中式机房有效解决新建（或搬迁）基站机房选址困难或投资过大问题，对于话务需求较大的站点可采用新建或扩展扇区作为信源，对于话务需求不高或作为解决话务资源调度的站点采用共用扇区作为信源。
另外，基站拉远系统可实现级联组网方式，有效解决光纤资源的投资成本较大问题。
数字基站拉远系统具有远程监控和告警功能，在外部交流电断电的情况下，能持续一小时向监控中心发送告警信号，方便了监控、调整和维护，可为拓展移动通信的业务覆盖区域提供低成本的解决方案。
数字基站拉远系统采用全模块化结构设计，在实际应用中可以根据需要进行近端单元（MHU）和远端单元（RRU）的任意组合，以满足各类工程使用的需要，为运营商提供高性价比的网络优化覆盖解决方案。

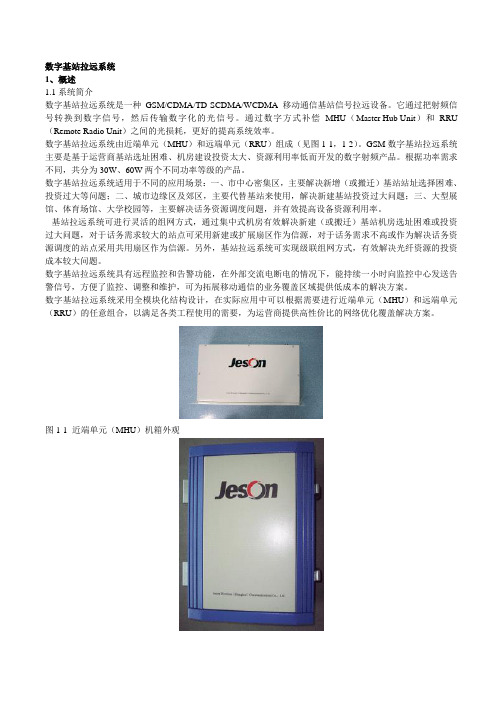

图1-1 近端单元（MHU）机箱外观图1-2 远端单元（RRU）机箱外观1.2 产品系列：JESON数字基站拉远系统产品系列：应用网络制式：GSM、CDMA、TD-SCDMA、WCDMA、GSM/TD-SCDMA双网、GSM/WCDMA双网产品分类：数字选频基站拉远系统数字移频基站拉远系统数字宽带基站拉远系统数字光纤基站拉远系统1.3应用介绍数字基站拉远系统可以广泛应用于城市中心区、商业密集区、大型体育场馆、大型展览馆等区域的覆盖，还可应用于点状分布的村庄及景点覆盖。
GＳM／ＷCDMＡ多模数字射频拉远系统行业产品分析一、产品定义GSM/WCDMA多模数字射频拉远系统是一种直接耦合基站信号,采用数字光纤传输方式的一种覆盖解决方案产品。
MRRU由数字接入控制单元和数字射频拉远单元组成,由一套设备同时放大GSM和WCＤMA信号。
它是基于数字中频技术的数字光纤传输,能克服模拟光纤传输时信号的信噪比恶化的缺点，具有大动态、低噪声的优点。
二、行业产品分析对比目前行业内很多厂家宣称有GSM/WＣDＭA多模数字射频拉远系统，但由于技术水平和数字产品开发经验限制，设备质量和可靠性千差万别，通过行业产品分析对比，可以得出产品优劣判别方法。
2．1 关键指标项目分析指标项目分析中带★的指标,如果产品不满足，将对产品正常使用造成严重影响，不建议采购这类设备，进行在网应用。
2.2 各厂家关键指标项目分析根据公开资料，对各厂家产品进行分析，作为对比分析依据。
2.3厂家关键指标分析解读2．３．1 核心功放和数字板是否自主开发(推荐优先选择自主开发的设备。
）GSM/WCDMA多模数字射频拉远系统核心部件是功放和数字板，其中功放质量的好坏，关系到设备是否有功率输出,设备的线性是否满足应用要求,是否会对网络产生干扰;数字板中的软件部分是设备的灵魂，软件是否稳定,升级扩展性能如何，将对整个系统的稳定性和可靠性、可维护性产生极其重大的影响。
功放外购:厂家会对功放生产厂家压价，尤其是目前的制作低端功放的厂家,售价基本接近成本价；功放厂家的激烈竞争，导致使用外购功放的产品品质大幅下降，这些功放的长期可靠性很差，半年故障率有可能高达50%(行业某大型厂家给西南某省供应的17多套使用了外购功放的一款直放站设备，６个月不到有１1套因功放问题而返修,给客户的网络稳定带来重大影响）。
故不建议客户使用外购功放的产品。
数字板外购:由于设备生产厂家没有掌握到数字技术，只能通过数字板外购的方式去拼凑开发数字产品，导致数字模块与整机的系统兼容性变差，系统指标不能满足正常网络要求。
