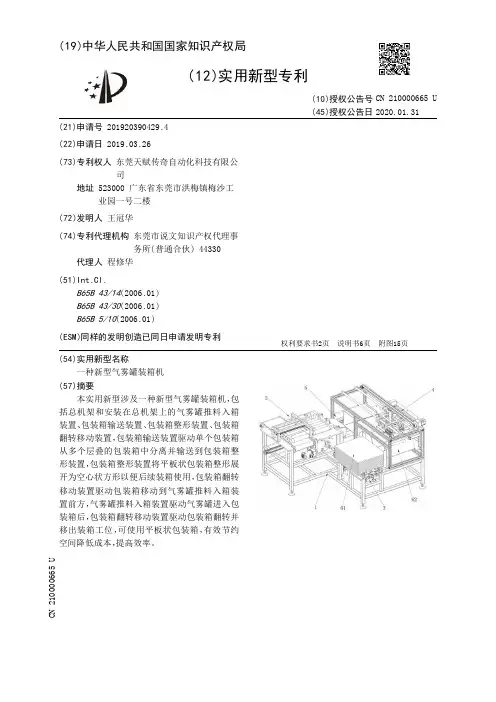

【CN210000665U】一种新型气雾罐装箱机【专利】

【CN210000665U】一种新型气雾罐装箱机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920390429.4(22)申请日 2019.03.26(73)专利权人 东莞天赋传奇自动化科技有限公司地址 523000 广东省东莞市洪梅镇梅沙工业园一号二楼(72)发明人 王冠华　(74)专利代理机构 东莞市说文知识产权代理事务所(普通合伙) 44330代理人 程修华(51)Int.Cl.B65B 43/14(2006.01)B65B 43/30(2006.01)B65B 5/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种新型气雾罐装箱机(57)摘要本实用新型涉及一种新型气雾罐装箱机，包括总机架和安装在总机架上的气雾罐推料入箱装置、包装箱输送装置、包装箱整形装置、包装箱翻转移动装置，包装箱输送装置驱动单个包装箱从多个层叠的包装箱中分离并输送到包装箱整形装置，包装箱整形装置将平板状包装箱整形展开为空心状方形以便后续装箱使用，包装箱翻转移动装置驱动包装箱移动到气雾罐推料入箱装置前方，气雾罐推料入箱装置驱动气雾罐进入包装箱后，包装箱翻转移动装置驱动包装箱翻转并移出装箱工位，可使用平板状包装箱，有效节约空间降低成本，提高效率。

权利要求书2页 说明书6页 附图15页CN 210000665 U 2020.01.31C N 210000665U权　利　要　求　书1/2页CN 210000665 U1.一种新型气雾罐装箱机，其特征在于：包括总机架和安装在总机架上的气雾罐推料入箱装置、包装箱输送装置、包装箱整形装置、包装箱翻转移动装置，包装箱输送装置用于输送平板状包装箱进入包装箱整形装置，包装箱整形装置将平板状包装箱整形展开为空心状方形，包装箱翻转移动装置驱动整形后空心状方形的包装箱移动并翻转，气雾罐推料入箱装置驱动气雾罐进入包装箱。

2.根据权利要求1所述的一种新型气雾罐装箱机，其特征在于：所述包装箱输送装置包括输送工作台、限位挡板、推箱机构和分箱机构，多个包装箱层叠放置在输送工作台上，输送工作台上方安装限位挡板，限位挡板有两块，限位挡板与输送工作台表面之间形成间隙供单个包装箱移动通过，输送工作台中部安装推箱机构，输送工作台左右两侧安装分箱机构，分箱机构驱动层叠的包装箱分层，推箱机构推动最底下的单个包装箱从间隙处移动通过。

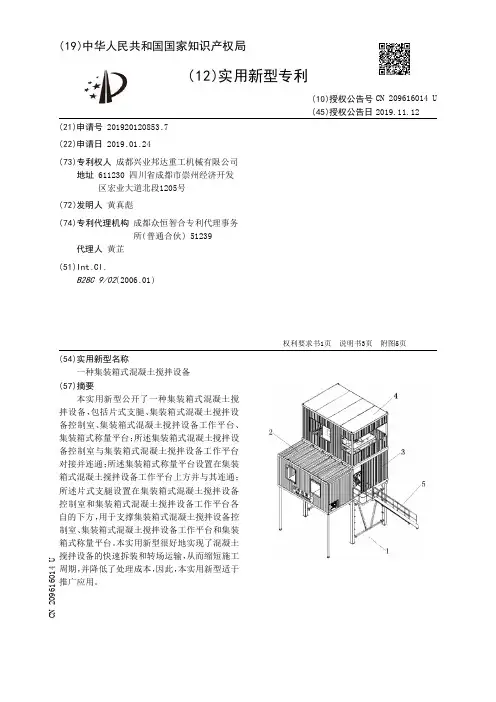

【CN209616014U】一种集装箱式混凝土搅拌设备【专利】

【CN209616014U】一种集装箱式混凝土搅拌设备【专利】

权利要求书1页 说明书3页 附图5页
CN 209616014 U
CN 209616014 U
权 利 要 求 书
1/1 页
1 .一种集装箱式混凝土搅拌设备，其特征在于，包括片式支腿(1)、集装箱式混凝土搅 拌设备控制室(2)、集装箱式混凝土搅拌设备工作平台(3)、集装箱式称量平台(4) ；所述集 装箱式混凝土搅拌设备控制室 (2) 、集装箱式混凝土搅拌设备工作平台 (3) 对接并连通 ；所 述集装箱式称量平台 (4) 设置在集装箱式混凝土搅拌设备工作平台 (3) 上方并 与其 用螺栓 连通；所述片式支腿(1)设置在集装箱式混凝土搅拌设备控制室(2)和集装箱式混凝土搅拌 设备工作平台 (3) 各自的下方 ，用于支撑集装箱式混凝土搅拌设备控制室 (2) 、集装箱式混 凝土搅拌设备工作平台(3)、集装箱式称量平台(4)。
2
CN 209616014 U
说 明 书
1/3 页
一种集装箱式混凝土搅拌设备
技术领域 [0001] 本实用新型涉及混凝土搅拌技术领域，具体涉及的是一种集装箱式混凝土搅拌设 备。
背景技术 [0002] 目前，现有的混凝土搅拌站大多采用夹心彩钢板封闭的结构形式，不仅不环保，而 且易损坏，这就造成了用户处理成本和对环境污染的增加，并且也不利于设备的转场运输。 因此，有必要解决现有技术所存在的上述问题。
实用新型内容 [0003] 本实用新型的目的在于提供一种集装箱式混凝土搅拌设备，用于实现混凝土搅拌 设备的快速拆装和转场运输，并保证在拆装、转运过程中结构外形的美观完整，从而缩短施 工周期，并降低处理成本。 [0004] 为实现上述目的，本实用新型采用的技术方案如下： [0005] 一种集装箱式混凝土搅拌设备，包括片式支腿、集装箱式混凝土搅拌设备控制室、 集装箱式混凝土搅拌设备工作平台 、集装箱式称量平台 ；所述集装箱式混凝土搅拌设备控 制室与集装箱式混凝土搅拌设备工作平台对接并连通；所述集装箱式称量平台设置在集装 箱式混凝土搅拌设备工作平台上方并与其连通；所述片式支腿设置在集装箱式混凝土搅拌 设备控制室和集装箱式混凝土搅拌设备工作平台各自的下方，用于支撑集装箱式混凝土搅 拌设备控制室、集装箱式混凝土搅拌设备工作平台和集装箱式称量平台。 [0006] 进一步地，所述集装箱式混凝土搅拌设备控制室、集装箱式混凝土搅拌设备工作 平台、集装箱式称量平台上均开设有窗口。 [0007] 再进一步地，所述集装箱式混凝土搅拌设备工作平台一侧开设有门，且在门的旁 边还设置有扶梯。 [0008] 具体地，所述集装箱式混凝土搅拌设备控制室、集装箱式混凝土搅拌设备工作平 台、集装箱式称量平台均是由四根槽钢首尾拼接形成的上框架、四根槽钢首尾拼接形成的 下框架以及侧边板构成。 [0009] 具体地，所述片式支腿包括与集装箱式混凝土搅拌设备控制室连接的两根支撑 柱，以及与集装箱式混凝土搅拌设备工作平台连接的两对支撑架机构。 [0010] 更进一步地，所述支撑架机构包括设置在集装箱式混凝土搅拌设备控制室与集装 箱式混凝土搅拌设备工作平台连接处的第一支撑架，与集装箱式混凝土搅拌设备工作平台 连接的第二支撑架，以及设置在第一支撑架和第二支撑架之间的“立”形加强支架；所述第 一支撑架和第二支撑架各自与集装箱式混凝土搅拌设备工作平台的连接处还设置有一梯 形稳固件。 [0011] 与现有技术相比，本实用新型具有以下有益效果： [0012] (1)本实用新型采用螺栓连接的组装形式，将片式支腿、集装箱式混凝土搅拌设备

一种粉状集装箱用自动定量灌粉联接装置[实用新型专利]

一种粉状集装箱用自动定量灌粉联接装置[实用新型专利]

专利名称：一种粉状集装箱用自动定量灌粉联接装置专利类型：实用新型专利
发明人：金仁彬
申请号：CN201821894650.5
申请日：20181118
公开号：CN209192730U
公开日：
20190802
专利内容由知识产权出版社提供
摘要：本实用新型属于粉状物灌装技术领域，尤其为一种粉状集装箱用自动定量灌粉联接装置，包括联接斗，所述联接斗的输出端设有均料筒，所述均料筒的顶部与所述联接斗密封连接，所述均料筒的底部连接有固体粉末流量计；通过设置固体粉末流量计，当达到预设的计量数值之后，控制驱动电机停止工作，令均料转辊停止转动，使物料停止下料，达到自动定量灌粉的目的，通过在联接斗的下方设置一个均料筒，其中均料筒内设置了一个由驱动电机控制的均料转辊，均料转辊为绞龙辊，适用于对固体粉末进行均料搅拌，可以将联接斗内的物料，搅拌均匀后向下传送，并可保证下料的均匀性，可令下方的固体粉末流量计更加准确的计量出物料的量。

申请人：上海富仓物流有限公司
地址：200441 上海市宝山区长逸路15号A座8层10-11号
国籍：CN
更多信息请下载全文后查看。

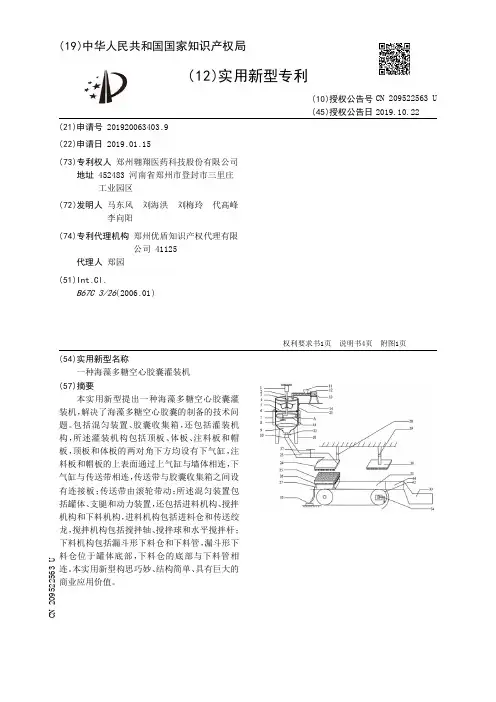

【CN209522563U】一种海藻多糖空心胶囊灌装机【专利】

【CN209522563U】一种海藻多糖空心胶囊灌装机【专利】

2

CN 209522563 U
说 明 书
1/4 页
一种海藻多糖空心胶囊灌装机
技术领域 [0001] 本实用新型涉及制药设备领域，特别是指一种海藻多糖空心胶囊灌装机。
背景技术 [0002] 药品从外观形式上分，主要有针剂、片剂、胶囊剂三大类型，其中胶囊剂由于避免 了打针的痛苦和片剂的刺激，并且易于服用等优点已越来越受到药品生产厂家和病人的欢 迎 ，使得胶囊剂药物的比 例越来越高。在国外发达国 家 ，不但药品采 用胶囊包装 ，就连保健 品，甚至作物肥料也采用胶囊包装，其用途越来越广泛。 [0003] 在我国，胶囊类药品占国内药品包装总量的三分之一以上，随着制药业的不断发 展，药品的上档升级，机制胶囊市场需求量不断增大，产品呈供不应求状态，全国档次高、规 模大的 胶囊企业为数不多。据调查 ，全国 年产机 制胶囊为500亿粒 ，而市 场需求量在1 2001400亿粒 ，现有产量500亿粒约占 需求的42% ，其余700亿粒的缺口 ，暂时由江、浙一带的手工 胶囊生产厂家补充，而这一带400余家胶囊生产企业已于2002年末被国家清理到只保留20 余家。 [0004] 胶囊原材料的均匀程度在一定程度上影响着胶囊的质量和灌装的效率，很多生产 厂家忽略了这个问题。
2 .根据权利要求1所述的海藻多糖空心胶囊灌装机，其特征在于：所述下气缸和上气缸 通过管道与气泵站（35）相连 ；顶板（26）和体板（25）上的 对 角相交错设置下气缸 ；顶板（26） 上设有若干个与体板（25）上胶囊孔相对应的胶柱，胶柱的高度与胶囊孔的深度一致、直径 与胶囊孔的内径相配合设置。
3 .根据权利要求2所述的海藻多糖空心胶囊灌装机，其特征在于：所述注料板（24）包括 下料盒 和下料管 ，下料管与体板（25）上胶囊孔呈一一对应关 系 ；帽板（30）上均匀分布有胶 囊帽孔，胶囊帽孔与体板（25）上的胶囊孔相对应。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
代理人 徐家豪
(51)Int .Cl . B65D 90/00(2006 .01)
(10)授权公告号 CN 209506670 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种灌包机集装箱
( 57 )摘要 本实用新型公开了一种灌包机集装箱，包括
箱体 ，所述箱体的 顶端设置有连接环 ，且连接环 的内部连接有连接杆，所述箱体的一侧设置有箱 门 ，且箱门的一侧连接有把手，所述箱体的内部 顶端安装有电 动推杆 ，且电 动推杆的输出端连接 有连接块 ，所述连接块的 一端连接有保 护罩。本 实 用新型通过设置的电 动推杆、连接块保护罩和 防撞层，实现了灌包机在集装箱内发生碰撞移动 时 ，保护罩和防撞层会保护灌包机，减少灌包机 的 损伤 ，降 低灌包机的 损坏概率 ，避免发生经济 赔偿 ，使得灌包机运输更 加安全 ，还通过设置的 转动板和转轴，实现了灌包机在集装箱内部时 ， 通过固 定转 轴的 角度 ，使得箱体底部不平稳 ，从 而限 制灌包机的移动 ，避免灌包机移动发生损 坏。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920097682 .0
(22)申请日 2019 .01 .18
(73)专利权人 上海金兰安装工程有限公司 地址 201517 上海市金山区吕巷镇朱吕公 路6658号
(72)发明人 殷国华
(74)专利代理机构 上海天翔知识产权代理有限 公司 31224
6 .根据权利要求1所述的一种灌包机集装箱，其特征在于：所述转动板(12)通过转轴 (14)与箱体(1)转动连接，且转动板(12)的一侧设置有坡度。
2
CN 209506670 U
说 明 书
1/3 页
一种灌包机集装箱
技术领域[0001] 本实用新型涉及集装箱技术领域，具体为一种灌包机集装箱。
背景技术 [0002] 集装箱，是能装载包装或无包装货进行运输，并便于用机械设备进行装卸搬运的 一 种组成工具 ，集装箱最大的成功在于其产品的 标准化以 及由 此建立的 一整套运输体系。 能够让一个载重几十吨的庞然大物实现标准化，并且以此为基础逐步实现全球范围内的船 舶、港口 、航线、公路、中转站、桥梁、隧 道、多式联运 相配套的 物流系统 ，这的 确堪称人类有 史以来创造的伟大奇迹之一。 [0003] 现有的对于运输灌包机的集装箱，在机器进行运输的时候需要进行人工搬运才能 将灌包机进行装运 ，为了人工搬运的 轻松 ，常常会在进行运输的时候在机器的 底端设置有 滑轮，但是滑轮在集装箱进行运输时容易在箱内发生晃动，容易导致机器碰撞和摔倒，易发 生损坏 ，而且现有的集装箱过于分散 ，在进行集体运输时 ，因为港口的集装箱数量较多 ，容 易造成混乱，造成货物错误。
4 .根据权利要求1所述的一种灌包机集装箱，其特征在于：所述箱体(1)内部的两端皆 设置有透气窗 (8) ，两组所述透气窗 (8)关于箱体(1)的纵向中轴线对称设置。
5 .根据权利要求1所述的一种灌包机集装箱，其特征在于：所述保护罩(11)的内部设置 有防撞层(15) ，且防撞层(15) 与保护罩(11)固定连接 ，所述防撞层(15)由海绵材质构成。
2 .根据权利要求1所述的一种灌包机集装箱，其特征在于：所述连接环(3)的数量为两 组，两组所述连接环(3)皆与箱体(1)固定连接，且两组所述连接环(3)皆为圆弧形结构。
3 .根据权利要求1所述的一种灌包机集装箱，其特征在于：所述箱体(1)的两端皆设置 有合页(7) ，且箱体(1)通过合页(7)转动连接有箱门(2) ，所述箱门(2)的一侧连接有拉杆 (5) ，且拉杆 (5)的数量为两组 ，两组所述拉杆 (5)皆 与箱门 (2)固定连接。
权利要求书1页 说明书3页 附图4页
CN 209506670 U
CN 209506670 U
权 利 要 求 书
1/1 页
1 .一种灌包机集装箱，包括箱体(1) ，其特征在于：所述箱体(1)的顶端设置有连接环 (3) ，且连接环(3)的内部连接有连接杆(4)，所述箱体(1)的一侧设置有箱门(2)，且箱门(2) 的一侧连接有把手(6) ，所述箱体(1)的内部顶端安装有电动推杆(9) ，且电动推杆(9)的输 出端连接有连接块 (10) ，所述连接块 (10)的一端连接有保护罩 (11) ，所述箱体 (1)内部的底 端设置有凹槽(13) ，且凹槽(13)的内部设置有转动板(12) ，所述转动板(12)的两端设置有 转轴(14)。
实用新型内容 [0004] 本实用新型的目的在于提供一种灌包机集装箱，以解决上述背景技术中提出的问 题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：一种灌包机集装箱，包括箱体， 所述箱体的 顶端设置有连接环 ，且连接环的内部连接有连接杆 ，所述箱体的 一 侧设置有箱 门 ，且箱门的一侧连接有把手 ，所述箱体的内部顶端安装有电 动推杆 ，且电 动推杆的输出端 连接有连接块，所述连接块的一端连接有保护罩，所述箱体内部的底端设置有凹槽，且凹槽 的内部设置有转动板，所述转动板的两端设置有转轴。 [0006] 优选地，所述连接环的数量为两组，两组所述连接环皆与箱体固定连接，且两组所 述连接环皆为圆弧形结构。 [0007] 优选地，所述箱体的两端皆设置有合页，且箱体通过合页转动连接有箱门，所述箱 门的一侧连接有拉杆，且拉杆的数量为两组，两组所述拉杆皆与箱门固定连接。 [0008] 优选地，所述箱体内部的两端皆设置有透气窗，两组所述透气窗关于箱体的纵向 中轴线对称设置。 [0009] 优选地，所述保护罩的内部设置有防撞层，且防撞层与保护罩固定连接，所述防撞 层由海绵材质构成。 [0010] 优选地，所述转动板通过转轴与箱体转动连接，且转动板的一侧设置有坡度。 [0011] 与现有技术相比 ，本实用新型的有益效果是：该种灌包机集装箱通过设置的电动 推杆、连接块保护罩和防撞层 ，实现了灌包机在集装箱内发生碰撞移动时 ，保护罩和防 撞层 会保 护灌包机 ，减 少灌包机的 损伤 ，降 低灌包机的 损坏概率 ，避免发生经济赔偿 ，使得灌包 机运输更加安全 ，还通过设置的转动板和转轴 ，实现了灌包机在集装箱内部时 ，通过固定转
