足球场喷淋系统设计说明
400m煤渣田径场喷淋系统设计
感谢贵校给我公司一个参与的机会，现就贵校的足球场喷淋系统设计作一个说明：
足球场喷淋系统按常规分为非固定喷水器系统和固定喷水系统。
非固定喷水器系统即常说的人工喷淋系统，一般是由三角架支撑或压力管道上设置的临时的喷水管固定，具有造价低、劳动量大、水量分配不均匀以及喷水器喷水量较低等特点。
本设计采用美国雨鸟牌自动喷灌系统（固定式喷水器系统），喷头为地埋、自动升降式，各级管道均埋于地下。
其优点为：全系统易于自动控制；灌溉管理操作方便，省工、省力；喷洒均匀度高，易于满足草的需水要求；喷头材料强度高，不易踢坏；顶部有橡胶防护盖，以防打滑及伤害运动员。
7005系列喷头顶部调节角度，适用于大中面积草坪及各种运动场草坪的灌溉。
配套有雨帘喷嘴，喷洒均匀度高，高强度不锈刚复位弹簧，喷头顶部装有橡胶帽，可防止人踏或机器碾压；具有角度记忆功能，每次能回复到原先设置的角度，防止在公共场活的人为破坏。
特别适合于足球场，由于其性能的卓越，2000年获得法国足协颁发的认证书。
田径场喷灌系统报价单
注：工程内容详见所附设计图纸，报价已含人材机费及安装费等，不含泵房土建及水泵造价。
广州广体运动设备有限公司
2005年2月21日。

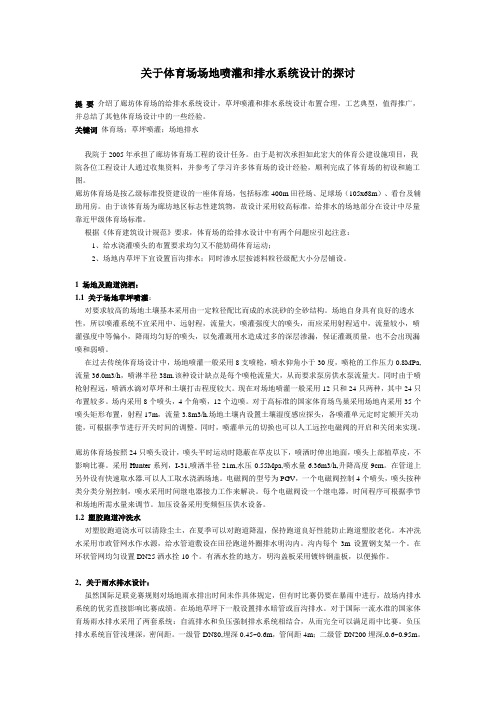

关于体育场场地喷灌和排水系统设计的探讨
关于体育场场地喷灌和排水系统设计的探讨提要介绍了廊坊体育场的给排水系统设计，草坪喷灌和排水系统设计布置合理，工艺典型，值得推广，并总结了其他体育场设计中的一些经验。
关键词体育场；草坪喷灌；场地排水我院于2005年承担了廊坊体育场工程的设计任务。
由于是初次承担如此宏大的体育公建设施项目，我院各位工程设计人通过收集资料，并参考了学习许多体育场的设计经验，顺利完成了体育场的初设和施工图。
廊坊体育场是按乙级标准投资建设的一座体育场，包括标准400m田径场、足球场（105x68m）、看台及辅助用房。
由于该体育场为廊坊地区标志性建筑物，故设计采用较高标准，给排水的场地部分在设计中尽量靠近甲级体育场标准。
根据《体育建筑设计规范》要求，体育场的给排水设计中有两个问题应引起注意：1、给水浇灌喷头的布置要求均匀又不能妨碍体育运动；2、场地内草坪下宜设置盲沟排水；同时渗水层按滤料粒径级配大小分层铺设。
1 场地及跑道浇洒：1.1 关于场地草坪喷灌：对要求较高的场地土壤基本采用由一定粒径配比而成的水洗砂的全砂结构。
场地自身具有良好的透水性，所以喷灌系统不宜采用中、远射程，流量大，喷灌强度大的喷头，而应采用射程适中，流量较小，喷灌强度中等偏小，降雨均匀好的喷头，以免灌溉用水造成过多的深层渗漏，保证灌溉质量，也不会出现漏喷和弱喷。
在过去传统体育场设计中，场地喷灌一般采用8支喷枪，喷水仰角小于30度，喷枪的工作压力0.8MPa,流量36.0m3/h，喷淋半径38m.该种设计缺点是每个喷枪流量大，从而要求泵房供水泵流量大。
同时由于喷枪射程远，喷洒水滴对草坪和土壤打击程度较大。
现在对场地喷灌一般采用12只和24只两种，其中24只布置较多。
场内采用8个喷头，4个角喷，12个边喷。
对于高标准的国家体育场鸟巢采用场地内采用35个喷头矩形布置，射程17m，流量3.8m3/h.场地土壤内设置土壤湿度感应探头，各喷灌单元定时定额开关功能，可根据季节进行开关时间的调整。
关于体育场地喷灌和排水系统设计的探讨

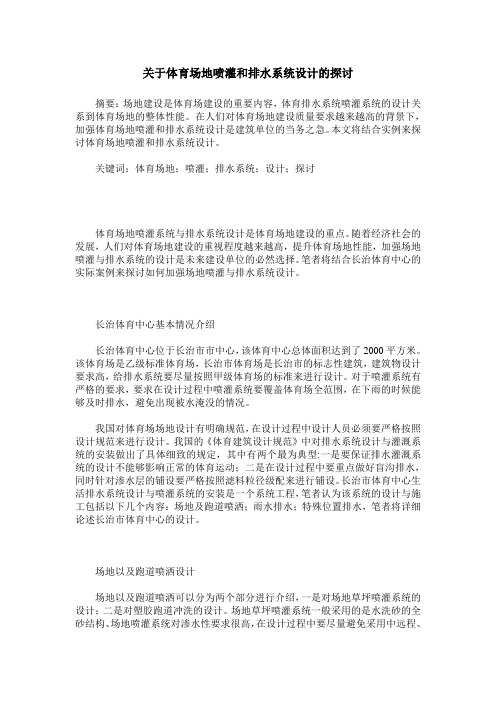

关于体育场地喷灌和排水系统设计的探讨摘要：场地建设是体育场建设的重要内容，体育排水系统喷灌系统的设计关系到体育场地的整体性能。
在人们对体育场地建设质量要求越来越高的背景下，加强体育场地喷灌和排水系统设计是建筑单位的当务之急。
本文将结合实例来探讨体育场地喷灌和排水系统设计。
关键词：体育场地；喷灌；排水系统；设计；探讨体育场地喷灌系统与排水系统设计是体育场地建设的重点。
随着经济社会的发展，人们对体育场地建设的重视程度越来越高，提升体育场地性能，加强场地喷灌与排水系统的设计是未来建设单位的必然选择。
笔者将结合长治体育中心的实际案例来探讨如何加强场地喷灌与排水系统设计。
长治体育中心基本情况介绍长治体育中心位于长治市市中心，该体育中心总体面积达到了2000平方米。
该体育场是乙级标准体育场，长治市体育场是长治市的标志性建筑，建筑物设计要求高，给排水系统要尽量按照甲级体育场的标准来进行设计。
对于喷灌系统有严格的要求，要求在设计过程中喷灌系统要覆盖体育场全范围，在下雨的时候能够及时排水，避免出现被水淹没的情况。
我国对体育场场地设计有明确规范，在设计过程中设计人员必须要严格按照设计规范来进行设计。
我国的《体育建筑设计规范》中对排水系统设计与灌溉系统的安装做出了具体细致的规定，其中有两个最为典型:一是要保证排水灌溉系统的设计不能够影响正常的体育运动；二是在设计过程中要重点做好盲沟排水，同时针对渗水层的铺设要严格按照滤料粒径级配来进行铺设。
长治市体育中心生活排水系统设计与喷灌系统的安装是一个系统工程，笔者认为该系统的设计与施工包括以下几个内容：场地及跑道喷洒；雨水排水；特殊位置排水，笔者将详细论述长治市体育中心的设计。
场地以及跑道喷洒设计场地以及跑道喷洒可以分为两个部分进行介绍，一是对场地草坪喷灌系统的设计；二是对塑胶跑道冲洗的设计。
场地草坪喷灌系统一般采用的是水洗砂的全砂结构、场地喷灌系统对渗水性要求很高，在设计过程中要尽量避免采用中远程、流量大的喷头，要根据现场喷灌系统的实际情况来选择喷头，一般意义上要选择那些流量小、喷灌强度中等偏小的喷头，这样做可以避免用水过多而导致的渗漏现象。
标准足球场灌溉建筑设计施工图
40.00(±0.00)3081389.033497279.664体育场O6O7O5O3O4BFW2POC1年4月3日}φ63}运动场喷灌系统设计图}φ90}φ63}比例尺 \fArial|b0|i0|c0|p3205151020电磁阀编组POCWBF水源过滤器出口处PVC 分干管(φ90 UPVC)逆止阀喷头设计工作压力4.1bar，设计射程18.0m,设计流量3.51m3/h。PVC 干管(φ160 UPVC)型号GK212-041符号TORO GreenKeeper 212 系列控制器(4站)图例描述1.泵房外(POC)设计工作压力为4.5Bar，设计流量为75m3/h，水泵设计扬程为5.6Bar。3.控制器或雨量传感器的位置应该由承包商和业主代表核实。4.控制器的供电应该由业主提供。2C)34251注意}:\P{\fSimSun|b0|i0|c134|p2支管三通接头}5系列地埋喷头}千秋架}支管}回填土}4231PVC干管}单阳螺纹接头接线器电磁阀}双阳螺纹连接短管喷头连接图}电磁阀连接图}5.建议首部系统安装过滤器，采用变频装置。电线}管道连接图}φ110*φ63异径三通}φ110PVC管}φ63PVC管}642-02-43644-02-4364X}0X}4X}XXX}640系列喷头参数说明}GK212控制器参数说明}电磁阀TORO 640 系列喷头φ90}12闸阀快速取水阀6.运动场上共布置35个TORO 640地埋旋转喷头，分2个轮灌组，控制器及电磁阀均安装在泵房内，另有4个快速取水阀(快速取水阀是为临时取水，或喷洒跑道及球场边两个半圆区域而设的）。主管路上安装一个泄水球阀，每条支管各安装一个自动泄水阀（防止冬季管道冻胀）。}7.从泵房出来的主管线分为三路,其中两路控制为喷灌的两个轮灌组，另一路控制快速取水阀，快速取水阀是为了临时取水，或喷洒跑道之用。三路主管各自有一个闸阀控制，在两个喷灌主管上，位于闸阀之前分别为一个6"电磁阀。}φ160}φ110}φ110}φ90}φ160}φ160}φ63}φ110}φ110}φ90}φ90}φ90}φ90}φ90}φ63}φ63}φ63}φ63}φ63}φ63}φ63}PVC 干管(φ110 UPVC)编辑部：ivpinfo@本图纸由浩辰ICAD软件提供技术支持中国园林行业网络家园；因为专业，所以完美网易 园林 网易 NETEASE ==
自动喷灌系统策划书范本3篇
自动喷灌系统策划书范本3篇篇一自动喷灌系统策划书一、项目背景随着人们对生活质量的要求不断提高，绿化环境成为了城市建设的重要组成部分。
然而，传统的人工灌溉方式不仅效率低下，而且浪费水资源。
因此，我们计划设计一套自动喷灌系统，以提高灌溉效率，节约水资源，同时降低人工成本。
二、项目目标1. 设计一套高效、节能、环保的自动喷灌系统。
2. 实现对灌溉区域的精准控制，提高灌溉效果。
3. 降低人工成本，提高工作效率。
4. 节约水资源，保护环境。
三、项目内容1. 系统设计（1）根据灌溉区域的面积、地形、土壤类型等因素，设计合理的喷灌系统布局。
（2）选择合适的喷头、管道、水泵等设备，确保系统的稳定性和可靠性。
（3）设计自动控制系统，实现对灌溉时间、灌溉量等参数的精准控制。
2. 设备选型（2）管道：选择耐腐蚀、耐高压的管道，确保系统的稳定性和可靠性。
（3）水泵：选择流量大、扬程高、效率高的水泵，以满足系统的供水需求。
（4）自动控制系统：选择功能强大、易于操作的自动控制系统，实现对灌溉时间、灌溉量等参数的精准控制。
3. 施工安装（1）按照设计方案进行施工安装，确保系统的稳定性和可靠性。
（2）在施工过程中，严格遵守相关的安全规范和操作规程，确保施工人员的安全。
4. 系统调试（1）在系统安装完成后，进行系统调试，确保系统的正常运行。
（2）对系统的各项参数进行测试和调整，以达到最佳的灌溉效果。
5. 系统维护（1）定期对系统进行维护和保养，确保系统的稳定性和可靠性。
（2）及时更换损坏的设备和部件，确保系统的正常运行。
（3）定期对系统进行清洗和消毒，防止细菌滋生。
四、项目预算1. 设备费用：[X]元2. 施工安装费用：[X]元3. 系统调试费用：[X]元4. 系统维护费用：[X]元5. 其他费用：[X]元总预算：[X]元五、项目进度1. 项目启动：[具体日期]2. 系统设计：[具体日期]3. 设备选型：[具体日期]4. 施工安装：[具体日期]5. 系统调试：[具体日期]6. 项目验收：[具体日期]六、项目风险评估1. 技术风险：自动喷灌系统涉及到多个领域的技术，如机械、电子、自动化等，如果技术不过关，可能会导致系统故障。
标准足球运动场灌溉布置
应按实际情况进行设计。 备注： ①最小支管大小须与泄水阀相配，第一个 喷头前管径需达到2"；
控制阀 2"
3" 2"
110,000
2"
控制阀
2"
②从第二个喷头及以后支管应维持在2"， 或减少到与该段喷头总需水量相匹配的 程度； ④主管和阀门的布置应根据所有喷头及取 水点来变化； ⑤主管管径应根据所有喷头及取水点的出 水量来确定； ⑥在主管道系统中应设置排污装置；
3"
2"
2"
3"
21/2"
58,000
③支管敷设应在地下管沟中；
3"
21/2"
2"
2"
2"
2"
图例：
2" 2"
尼尔森7510E-ADV地埋喷头 (配6#、3#喷嘴) 尼尔森7510E-ADV地埋喷头(配8#喷嘴) 尼尔森9502 2"电磁阀 尼尔森7645 1"快速取水阀 3"PVC主管道(0.8MPa) 2"PVC支管道(0.8MPa)
系统正常运行时的流量 最低不得少于24m 3 /h;
标准运动场设计图
本场地设计的喷头入口压力为0.4MPa； 每个喷头的额定流量是3.30m 3/h。
4" 此处管道压力要求 为(≥0.60MPa)； 4" 使用蓄水池时 应安装止回阀；
本场地设计仅供参考，如在实际运行时，
可连续接口 3"
4"
4"
可连续接口
材料表： ①尼尔森7510E-ADV地埋喷头可控角设置 24个 ②尼尔森7510E-ADV地埋喷头360度设置 ③尼尔森9502 2"电磁阀 ④尼尔森7645 1"快速取水阀 ⑤尼尔森8304(或8604) 4站控制器 13个 10个 4个 1个
喷灌系统设计
喷灌系统设计喷头的布置：一、果岭喷头的布置原则1：喷头不能布置在果岭内，一般在果岭环旁边以三角形布置2：与球道相接处的果岭喷头最好不要布置在球道中心线上，果岭前区喷头位置应尽量多的覆盖到果岭前区的球道，以减少球道喷头对果岭的喷洒3：喷头布置尽量使喷洒均匀，果岭中心有充足的覆盖，距离最好一致4：选择雾化效果好的喷嘴二、发球台布置原则1：与果岭一致三、球道，长草区喷头布置原则1：以正三角形布置2：果岭前球道喷头尽量不要喷到果岭上，以免影响果岭喷灌的均匀取水器的布置:1:在地势平坦，不是落球点的位置上布置取水器，方便打药机灌水。
2：间距在100米布置一个，可以的话，T台、果岭根据大小可间距50米布置喷灌管道布置：1：使用水压启动的喷头管道要尽量减少一根管上喷头的数目和管道的距离，减少喷头之间水压的差别2：使用电磁阀控制的单个喷头管道布置可以采用网状管网布置，这样每个喷头之间压力均匀，但会增加管道数量的投入3：优化管网，尽量减小管道数量。
不能从果岭、发球台、沙坑、建筑物、水域中间穿过，减少维修时对这些区域的破坏和不便4：主管道最好靠近球车道布置，以方便操作。
尽量不要有90度弯头。
弯头和变头，三通位置要用水泥浇敦喷灌管径的选择《由于书中写的不清楚，有本人自己编写。
请看后对全文指正》1:当每个喷头的位置确定下来后，我们就知道了球场一共有多少喷头。
2：了解球场各个区域的草种和根系层的土囊结构，根据天气记录计算出草坪在最干旱季节每天的最大需水量。
3：知道球场可供灌溉的时间，一般在夜间淋水。
如果是18洞球场，对于施肥等特殊作业不能封场，而预算允许的情况下把可供灌溉时间定为4小时4：通过上诉的几点我们就可以计算出喷灌管道最大的管径是多少；例：球场有1000个喷头，每个喷头一分钟喷水150升，可供灌溉时间是4小时，每个喷头日最大淋水量是15分钟，那么需要的供水量=1000X15X150/4/60X120/100=11250/MIN 根据下表的数据我们就能知道所需的管径为400MM，也是泵水水泵总的供水要求每分钟能供水11250升最大流速对应表型号升每分钟升每秒型号升每分钟升每秒25mm490.82150mm16802850mm1803200mm28804865mm276 4.6250mm46207775mm4207300mm6540109100mm72012350mm90601515：为了节约管材的成本，我们一般把泵房选在球场的中心位置，以上18洞为例，假如1号和9号球道离泵房最近，2号8号次之，5号最远。
足球场自动喷淋施工程序及方法(1)
足球场全自动喷淋方案说明及报价二零一六年八月足球场自动喷淋施工方案1、设计规划面积为105m×68m×4的足球场草坪，40 m3水池供水。
2、草坪灌溉分为8个小区，采用分区轮灌制进行轮灌。
3、每个小区采用美国雨鸟“RAINBIRD”公司智能自动控制系统。
4、采用美国雨鸟“RAINBIRD”公司时间程序控制器自动控制喷淋，用户可根据实际需要设置每天（每次）喷灌时间和次数，微型气象站可控制雨天停止系统运行，达到无需人员操作自动喷水要求。
5、采用“RAINBIRD”公司8005型地埋式伸缩喷头，共设置24个喷头。
6、供水系统：采用台湾生产的11KW多级水泵(流量： 23.5立方米/小时，扬程：70米)，在供水系统中安装无水保护器等设施。
7、供水管道采用台塑或联塑1.0MpaUPVC供水管。
8、雨鸟“RAINBIRD”喷头工作参数：（1）、工作半径：15.4m-24.7m（2）、工作压力：3.5-6.9bar（3）、流量：1.54-8.04m3/h施工程序施工方法放线：根据设计意图，根据实际施工环境来选择线路走向。
放线应由整体到局部。
（先考虑全图，再考虑局部走向）放线时先设定喷头点位，再连管线，最后连阀区。
（点、线、面的顺序）放线走线时，尽量躲避现场障碍物。
走线时尽量清除线路上的障碍物。
需考虑高程对管道的影响。
放样时石灰线尽量洒直,在有弯角处尽量使角度为90度,45度和22.5度。
标定喷头位置时,要先将地块总体尺寸测出，坚持喷头均匀分布的原则,同时要避开可能影响喷灌效果的障碍物,必要时可以考虑喷头的增加和减少。
出现实际和设计不符的情况,应即时与甲方和监理联系,协商解决。
交叉施工时,放样的标志要与其他施工单位区别明显,避免施工时的不必要错误。
放样后，对设计图纸根据实际情况作以调整的地方，应做记录。
沟槽开挖：沟槽开挖的位置与其他管路或相关地下设施如电缆,光缆等保持合理间距,符合相关规定。
足球场灌溉设计图
足球场灌溉设计图
喷灌系统的设计说明：
水源：
1、输送到运动场的水源必须具有足够的压力和流量，以满足喷灌系统的最佳喷洒效果，要求如下：
压力要求系统工作压力6.5kg/cm2
喷头工作压力 5.2kg/cm2
流量要求最大流量19.36m³/h
最小流量 19.36m³/h
现有可利用水源的流量和压力若与以上要求不同，则要求改变设计。
2、输水管线、水量表、防止回流装置、压力控制装置、止水阀、水锤保护装置等设备及水源情况在图上没有表示出来。
喷头布置：
1、喷头布置和间距是以运动场的尺寸为基础。
每一排喷头等间距平分运动场，每一个喷头等间距平分每条支管。
在此设计方案时，喷头间距如下：
喷头间距=21.9m
2、喷头间距和支管间距随着运动场的长度不同而改变。
所有的喷头型号和喷嘴型号是根据喷头的性能、喷头间距和喷洒角度进行选择的，也跟运动场的尺寸有关。
性能统计：
1、流量统计是以设计所显示的资料为基础计算出来的。
运行压力、喷头间距和喷嘴号的改变，需要相应调整设计。
平均降雨强度 360°喷洒=11.0mm/h；180°喷洒=21.9 mm/h ；90°喷洒=43.8 mm/h。
广东奥林匹克运动场自动喷水灭系统设计及调试
广东奥林匹克运动场自动喷水灭系统设计及调试一、设计该工程自动喷水灭火系统作了简要介绍，限于篇幅，设计思想的形成及进程未有详细说明，为就教于同行，其设计进程表达如次。
美国NEB设计集团是该工程设计总承包方，负责该工程的初步设计，在初步设计实施进程中，美方消防设计方面的技术人员很少实质性介入，从NEB拿出的方案看，当属国内技术人员的作品，和一样国内的自动喷水灭火系统并无区别。
该工程按中危险级设计。
其系统是从泵房全自动气压给水设备出水管上依照喷头布置个数设置了13个温式报警阀，报警阀均设在泵房内，阀后13条DN150干管沿走廊绕场而行。
初步设计审查时，咱们以为，该方案不太可行。
第一，假设按一个湿式报警阀操纵800个喷头算，13个报警阀可接10400个喷头，而实际布置的喷头有17000多个，如此每一个报警阀操纵的喷头数超过了标准规定，消防监督部门是不是定可？第二，如此多的DN150干管绕场敷设，占据了走廊上空的大部份空间，本专业其他系统及电气、空调专业系统的管道如何敷设？按该方案实施确有困难。
在做施工图之前，咱们参观了上海八万人运动场，该场自动喷火灭火系统设置的喷头略少于广东场，仅设两个湿式报警阀，笔者与上海场设计人张养真高工（上海民用院）进行了详细探讨，以为上海场的作法是可行的。
嗣后，又参观了美国亚特兰大96年奥运会主场，该场也无过量的自动喷水干管，笔者当即拍照了一级照片。
依照上述国内外两运动场体会，我院提出了全场设置两个报警阀，其出水干管环状连接的方案报广东省消防总队建审处审批。
省消防总队防火部及建审处对此工程极为重视，由时任防火部副部长的严锡泉高工挂帅，建审处正、副处长卢小平、张小宏同志组织建审处全部人员对该方案进行讨论，继而又派肖裔平工程师和我院设计组江帆、韦桂湘江工程师同赴上海参观考察。
最终，建审处对我院方案给出两条修改意见：（1）两路湿式报警阀各设备用阀1套，以便湿式报警阀检修时无需关闭系统管网；（2）宾馆（该场内设一座174套标准客房的宾馆）的自动喷水系统设一套湿式报警阀独立于主场系统。
