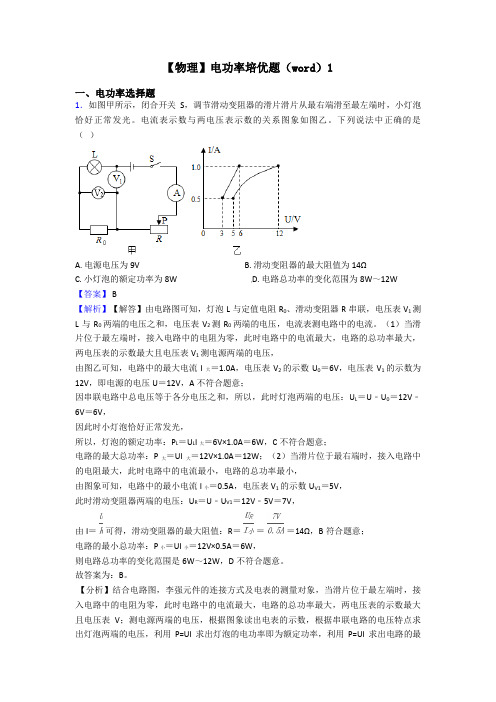

【物理】电功率培优题（word）1一、电功率选择题1．如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图象如图乙。

下列说法中正确的是（）A. 电源电压为9VB. 滑动变阻器的最大阻值为14ΩC. 小灯泡的额定功率为8WD. 电路总功率的变化范围为8W～12W【答案】 B【解析】【解答】由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端的电压之和，电压表V2测R0两端的电压，电流表测电路中的电流。

（1）当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V1测电源两端的电压，由图乙可知，电路中的最大电流I大＝1.0A，电压表V2的示数U0＝6V，电压表V1的示数为12V，即电源的电压U＝12V，A不符合题意；因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压：U L＝U﹣U0＝12V﹣6V＝6V，因此时小灯泡恰好正常发光，所以，灯泡的额定功率：P L＝U L I大＝6V×1.0A＝6W，C不符合题意；电路的最大总功率：P大＝UI大＝12V×1.0A＝12W；（2）当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图象可知，电路中的最小电流I小＝0.5A，电压表V1的示数U V1＝5V，此时滑动变阻器两端的电压：U R＝U﹣U V1＝12V﹣5V＝7V，由I＝可得，滑动变阻器的最大阻值：R＝＝＝14Ω，B符合题意；电路的最小总功率：P小＝UI小＝12V×0.5A＝6W，则电路总功率的变化范围是6W～12W，D不符合题意。

故答案为：B。

【分析】结合电路图，李强元件的连接方式及电表的测量对象，当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V；测电源两端的电压，根据图象读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P=UI求出灯泡的电功率即为额定功率，利用P=UI求出电路的最大总功率；同理，当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图象读出V1的示数和电路中的电流，根据串联电路的电压特点求出R两端电压，利用欧姆定律求出变阻器的最大阻值，利用P=UI求出电路的最小总功率，然后得出电路总功率的变化范围.2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．下列估测值最接近生活实际的是（）A. 人骑自行车的平均速度约为0.5m/sB. 中学生的质量约为200kgC. 初中物理课本的宽度约为18cmD. 日光灯正常工作的电功率约为1000W【答案】 C【解析】【解答】解：A、人步行的速度在1.1m/s左右，骑自行车的速度在5m/s左右，A 不符合实际；B、中学生的质量在50kg左右，B不符合实际；C、初中物理课本的宽度约为18cm，C符合实际；D、日光灯正常工作的电功率在40W左右，D不符合实际。

物理九年级下册 电功率（培优篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I 图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。

在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V ，五个定值电阻R 1（5Ω）、R 2（10Ω）、R 3（15Ω）、R 4（20Ω）、R 5（25Ω），标有“50Ω1A ”的滑动变阻器R 、电压表（可用量程：0～3V 、0～15V ）、电流表（0～0.6A ）、开关各1只，导线若干。

(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S ，发现电流表有示数，电压表无示数。

若电路故障只出现在R 1和R 上，则电路故障是______；(2)排除电路故障后，将滑动变阻器的滑片P 移到最______端，闭合开关，调节滑片P ，使电压表的示数为2.5V 时，电流表的示数应为______A ；(3)分别用定值电阻R 2、R 3、R 4、R 5依次替换R 1，重复(2)的实验步骤。

根据实验所得的五组数据绘制出I -R 图象，如图乙所示，由图象可得出的结论是：______；(4)完成步骤(2)后，若保持滑片P 位置不变，断开开关，用R 2替换R 1，闭合开关，发现电压表示数______2.5V （选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P 才能达到实验要求；(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；(6)在使用电阻R 1、R 5完成实验的过程中，当电压表示数为2.5V 时，滑动变阻器R 消耗的电功率分别为P 1、P 5，则15:P P ______。

【答案】R 1短路 右 0.5 当导体两端的电压保持不变时，导体中的电流与导体的电阻成反比 大于 右 4 5:1【解析】【分析】【详解】(1)[1]由图可知，电阻R 1和滑动变阻器R 串联，电压表测R 1两端的电压，电流表测电路中的电流。

物理培优——电功率问题一1、有甲、乙、丙、丁四个标有“110V 100W”的灯泡，要把它们接在220V特的电路中使用。

图(a)和图(b)哪一种接法好？试说明理由。

2、家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关。

使用时转动旋钮即可使熨斗加热到所需的温度。

图是电熨斗的电路图。

旋转多挡开关可以改变1、2、3、4之间的连接情况。

现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图中的哪一幅？ [ ]电功率问题二1．电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不那么热，这是因为（）A．通过铜导线的电流小，所以它消耗的电能也较少B．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以就不那么热C．通过电炉丝的电流大，所以它消耗的电能较多D. 铜导线电阻较小，所以它消耗的电能较少2.楼道里的灯常常彻夜通明，因而极易损坏。

给它串联一个电阻后再接到电路里，虽然亮度略有降低，寿命却可以大大延长。

现在欲使“220V25W”的灯炮在实际使用时消耗的功率约是额定功率的80％，应该串联多大的电阻？这个电阻消耗的电功率是多大？电功率问题三1．李军在检修一只1000W的电炉时，发现电炉丝断了一小截，他用一段较细一些但由同种材料制成的电炉丝将残缺部分补接至原长，这样再接入原电路中使用时，其实际发热功率将( )A．大于1000W B．等于1000W C．小于1000W D．无法判断。

2．有二只灯泡，分别标有“220V15W”和“220V100W”的字样。

如将它们串联接在电压为380V的动力电源上，则（）A．15W的灯泡烧坏，100W的灯泡完好B．100W的灯泡烧坏，15W的灯泡完好C．二只灯泡均被烧坏D．二只灯泡均完好电功率问题四1、电器修理师傅应顾客要求，要改装一个电炉，使电功率减小到原来的一半，那么下列措施中可行的是（）A、截去一半电炉丝B、串联一条相同的电炉丝C、并联一条相同的电炉丝D、把连接电炉和电源的电线长度增加一倍2、贾铭同学打算利用电能表来测量电视机实际消耗的电功率。

学生：科目：时间: 年月日测试时间：_____ 试卷总分：1、如图所示电路，灯L上标有“12V 9W”字样，当开关S和S1都闭合，变阻器的滑片P移到a端时，灯恰好正常发光，电流表示数是1.25A，求：（1）变阻器的最大阻值是多少？（2）当开关S闭合，S1断开，变阻器的滑片P移到b端时，灯消耗的功率是多少？2、如图所示电路中，电灯L的电阻和电源电压U不变，滑动变阻器的滑片p从变阻器的中点移到b端时，求：（1）p在变阻器中点和p在b端时,两次灯L上电压表的读数（2）若变阻器的阻值Rab＝60欧姆，电灯L的电阻是多少？龙文学校阶段性测试题3、如图所示R１=10Ω的电阻和滑动变阻器Ｒ２串联，Ａ、Ｂ接到电压为６Ｖ的电路中，将滑动变阻器的滑片Ｐ移到ａ点，变阻器ａ点左侧电阻为Ｒａ，Ｒａ＝Ｒ２／３。

将量程为0.6A的电流表或量程为３Ｖ的电压表接到电路中Ｃ处，电表的指针恰好指示满量程。

（１）接在Ｃ处的是表。

（２）保持原电路不变如果将Ｃ处的电表换成另一个电表，那么此刻该电表的示数是多少？（３）换成另一个电表后，若移动滑片Ｐ到某一点，使滑动变阻器消耗的电功率是0.8W,则通过R1的电流可能是多少?4、图甲为小明家的电饼铛（cheng），主要用于食品的考烙和烹制。

它采用双控电路，额定电压为220V，上、下盘同时加热时额定功率为1000W，工作的简化电路如图乙，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两盘的加热电阻，R1=R2。

（1）R1正常工作时，R1消耗的电功率是 W。

（2）R1正常工作时，通过R1的电流是多少？（计算结果保留一位小数）（3）小明妈妈总感觉做晚饭时烙熟一个饼所用时间比在其他时段要长。

小明决定用家中的电能表和手表测量做晚饭时电饼铛的实际功率，于是，他关闭家中其他用电器，让电饼铛单独工作5min，电能表转盘转过了225r。

（注；该电能表标有“3000r/kW·h”，表示电路中每消耗1 kW·h的电能，电能表的转盘转3000r）。

电功率---培优训练1、如图所示，R1＝6Ω，滑动变阻器R2的最大阻值为12Ω，电源电压U＝12V不变，则开关s闭合时，整个电路消耗的最大功率为 W，R2消耗的最大功率为W。

1题4题7题2、一只“220V 100W”的白炽灯在室温时的电阻约为40Ω，开灯瞬间的电功率为______ W，正常工作时的电阻是______Ω。

3、把分别标有“PZ220－25”和“PZ220－40”的甲、乙灯泡串联起来接在220V的电路中，较亮的灯是_ _；若将它们并联起来，接在110V的电路中，较亮的灯是_ _。

4、如图所示电路中，R=5欧，电流表读数为0．2安，电压表读数为6伏，灯泡上所标的额定电压值已看不清，但仍可看出“4W”字样，根据上述数据可判断，该灯的额定电压为伏。

5、将10盏"220 V 60 W”电灯串联接到220伏的电路上，电路消耗的总功率为瓦.6、将两只标有“10Ω，0.1W”和“10Ω，0.4W”字样的电阻，当它们串联时，允许加的总电压为______V，它们并联时允许通过的最大电流是______A。

7、灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图。

由图可知，当小灯泡L正常发光时，通过其灯丝的电流是_______A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为_______W。

8、如右图所示电路，电源电压不变，滑动变阻器的最大阻值是20欧，灯丝电阻RL=8欧，R2＜RL，当滑片P置于b端时，小灯泡的实际功率是2瓦，则滑片P在a端时小灯泡的实际功率可能是( )A.10瓦B.15瓦C.25瓦D.30瓦9、两只字样分别为“220V、40W”、“220V、60W”的灯泡串联后接到照明电路消耗的总功率为P1，它们并联后接到照明电路消耗总功率为P2，则P1 : P2等于A．1 : 2 B．2 : 1 C．6 : 25 D． 25 : 610、在图6所示的电路中，电源电压恒定，灯L1、L2分别标有“6V 6W”和“6 V 12W”字样，当K闭合时，灯L1正常发光；当K断开时，两盏灯的总电功率为( )A．4W B．18W C．9W D．12W11、如图4所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V 1.25W”字样。

九年级电功率（培优篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．（3）灯丝的电阻随着电压的变化而变化，所以不能得出导体中电流和导体两端电压成正比的结论，该同学的说法不合理．在“测量小灯泡的电功率”的实验中，实验室提供如下器材：电源（电压恒为6V）、电压表和电流表各一个、额定电压为2.5V的待测小灯泡L （电阻约为10Ω）、滑动变阻器两个（R甲：“10Ω 1A”；R乙：“50Ω 0.5A”）、开关S、导线若干。

（1）该实验的原理是电功率P=________；（2）实验中，应选用的滑动变阻器是________（选填“R甲’或“R乙”）；（3）选用滑动变阻器后，请你根据以上器材设计一个测量小灯泡电功率的实验电路图，并画在图甲的虚线框内；（_____）（4）某小组在实验中记录了3组小灯泡的电流随电压变化的情况，如图乙所示，完成实验后小组进一步求得该小灯泡正常发光时的电阻为________Ω（保留到小数点后一位）；（5）另一小组实验时，发现电流表已经损坏，为了测出该小灯泡的额定功率，小组在实验室选了一个10Ω的电阻R0和一个单刀双掷开关，设计了如图丙所示的电路并完成了该实验（电源电压不变）；①闭合开关S，S1接b，调节滑动变阻器使小灯泡正常发光，记录电压表示数U1。

②闭合开关S，滑动变阻器滑片保持不动，S1接a，读出此时电压表示数为U2。

则小灯泡额定功率P额=________（用R0、U1、U2表示）。

【答案】UI R乙10.4()121U U UPR-额＝【解析】【详解】（1）该实验的原理是电功率P＝UI；（2）电源（电压恒为6V）、额定电压为2.5V的待测小灯泡L（电阻约为10Ω），由欧姆定律，灯的额定电流为：2.5V0.25A10ΩLUIR===，根据串联电路的规律及欧姆定律，变阻器连入电路的电阻：6V 2.5V14Ω0.25ALU URI--===滑；故选用滑动变阻器R乙；（3）滑动变阻器、小灯泡、电流表串联，电压表与小灯泡串联，测量小灯泡电功率的实验电路图如下所示：（4）由欧姆定律，求得该小灯泡正常发光时的电阻为： 2.5V 10.4Ω0.24AU R I ==≈； （5）①闭合开关S ，S 1接b ，调节滑动变阻器R 使小灯泡正常发光，记录电压表示数U 1。

九年级下册电功率（培优篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

【最新整理，下载后即可编辑】电功电功率题型分类训练一、比值问题1、两个电热丝R1、R2，R1：R2＝2：3，若将它们串联在电路中，它们两端的电压之比U1：U2＝ ，电功率之比P1：P2＝ ；若将它们并联在电路里，通过它们的电流之比I1：I2＝ ，电功率之比P1：P2＝ 。

2、甲灯标有“220V 60W ”、乙灯标有“220V 100W ”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是 灯，如果将两灯串联在220V 的电源上，使用相同时间，甲、乙两灯消耗的电能之比是 。

(假设灯丝电阻保持不变)3、如图14所示，若甲、乙两表为电压表，当S 闭合时，两表示数之比为U 甲︰U 乙＝3︰2。

若甲、乙两表为电流表，当S 断开时，两表示数之比为I 甲︰I 乙＝ ，此时R 1和R 2消耗的功率之比P 1︰P 2＝ 。

4．如图２所示，电源电压保持不变，R 1=2R 2，开关Ｓ断开时，电流表的示数为Ｉ1，R 1消耗的功率为P 1；开关S 闭合时，电流表示数为电流表的示数为Ｉ2，R 1消耗的功率为P 2，则（ ）A ．Ｉ1∶Ｉ2＝１∶１，P 1∶P 2＝３∶１ A ．Ｉ1∶Ｉ2＝１∶３，P 1∶P 2＝１∶１A ．Ｉ1∶Ｉ2＝３∶１，P 1∶P 2＝１∶１ A ．Ｉ1∶Ｉ2＝１∶１，P 1∶P 2＝１∶３二、电能表问题1、物业工作人员来李明家收电费，他观察到李明家电能表的情况如3题图所示．然后从记录本上查出上月电能表的示数是811.6kWh ．若按0.5元／kWh 计费，李明家本月应缴电费____元。

李明家同时使用的用电器总功率不得超过 W 。

2、电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，将标有“220V 3A ”的用电器单独接入电路中，当该用电器正常工作5min 后，电能表的转盘正好转了110r ，则该电能表每千瓦时的实际转数应是（ ）A ．2400rB ．2000rC ．1500rD ．1200r3、电冰箱是间断式工作的(即工作一段时间停止一段时间，再工作再停止，如此循环)。

【物理】电功率培优训练(附解析)（word）一、电功率选择题1．如图所示电路，电源电压为12V且保持不变。

闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是A. 电路中的最小电流为B. 滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC. R先后两次消耗的电功率之比为D. 先后两次消耗的电功率之比为【答案】C【解析】【解答】由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P 置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=（12V−6V）2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，A不符合题意；当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，B不符合题意；由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，C符合题意；同理知道，R1先后两次消耗的电功率之比是：，D不符合题意，故答案为：C。

【分析】结合电路图，理清电路的连接方式及电表的测量对象，根据串联电路分压规律可知滑片从中点到b端时，电压表示数将增大，因此电压表示数增大了2V，再利用串联电路的特点、欧姆定律以及电功、功率计算公式进行计算即可.2．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W 左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．3．如图所示，电源电压U保持不变。

人教版九年级物理第18章电功率培优训练一、选择题1. 把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯泡L1两端的实际电压比L2两端的实际电压大D. 通过灯泡L1的实际电流比L2的实际电流大2. 有L1、L2两个小灯泡，分别标有“6 V 6 W”“6 V 3 W”字样，测得它们的I-U 图像如图所示。

林红同学将L1、L2两个灯泡串联接入电路中，当L1、L2两个灯泡两端的总电压为8 V时，L1、L2两灯泡的总功率是()A.9 WB.4 WC.8 WD.4.5 W3. 在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则()A.接入电路的总电阻变大B.火线和零线中的总电流变大C.通过各用电器的电流一定相等D.电炉的功率比灯泡的功率大，所以它两端的电压更高4. 小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D.这个电能表的额定功率为2200 W5. (多选)如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是()A.电流表A的示数变大B.电压表V1的示数变大C.电路中消耗的总功率变大D.电压表V2与电流表A示数的比值变小6. 如图所示的电路中，a、b、c是三只电表(电压表或电流表)，闭合开关S，标有“3 V 1.5 W”的灯泡L1正常发光，标有“6 V 3 W”的灯泡L2发光较暗。

若不考虑温度对灯丝电阻的影响，下列说法正确的是()A.电表a为电流表，且示数为1 AB.电表b为电压表，且示数为3 VC.电表c为电流表，且示数为0.25 AD.闭合开关S，电路消耗的总功率为2.25 W7. 在如图所示的电路中，闭合开关S后，小灯泡不发光，但电流表、电压表指针均有偏转，则电路可能发生的故障是()A.小灯泡被短路B.小灯泡灯丝断了C.小灯泡与灯座接触不良D.小灯泡实际功率比额定功率小得多8. 如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法正确的是()A. R1的阻值是20 ΩB.当电流表的示数是0.4 A时，R2接入电路的阻值是30 ΩC.电源电压是16 VD.该电路的最大电功率为7.2 W二、填空题9. 如图所示，开关闭合后，滑动变阻器的滑片P从左向右滑动的过程中，灯泡的亮度将________(选填“变亮”或“变暗”)，电压表示数将________(选填“增大”、“减小”或“不变”)．10. 如图所示，当开关S闭合，甲、乙两表均为电压表时，两表示数比U甲∶U乙＝3∶1；当开关S断开，甲、乙两表均为电流表时，两表示数之比I甲∶I乙＝________，相同时间内R1、R2产生的热量之比Q1∶Q2＝________.11. 如图所示的电路，电源电压3 V保持不变．闭合开关S1、S2，电流表的示数为0.3 A，则R1的阻值是________Ω；断开开关S2后，电流表示数变化了0.2 A，此时R2消耗的电功率是________W.12. 如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器(a、b为其两个端点)．当闭合开关S，滑片P在某一端点时，电压表示数为8 V，R2消耗的功率为0.8 W；当滑片P移到另一位置时，电流表示数为0.3 A，R2消耗的功率比原来增加了1 W．则滑动变阻器R2的最大阻值是________Ω，整个电路消耗的最大功率是________ W.13. 在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合。
