《电工与电子技术》实验指导书前言《电工与电子技术》课带实验是本课程重要的实践性教学环节。
实验的目的不仅要帮助学生巩固和加深理解所学的理论知识、更重要的是要训练他们的实验技能,树立工程实际观点和严谨的科学作风,使学生能独立进行实验。
对学生实验技能训练的基本要求是:1. 能使用常用的电工、电子仪表、仪器及电工、电子设备。
2.学习查阅元器件参数,对常用的电子元器件具有使用的基本知识。
3. 能根据电路图连接简单的电子线路接线、查线和排除简单的线路故障。
4. 能进行实验操作、观察实验现象、能准确测取数据和测绘波形曲线。
5.能整理分析实验数据、绘制曲线并写出规范的、条理清楚的、内容完整的实验报告。
本实验指导书是根据《电工与电子技术》实验大纲的要求以及电学基础实验室的现状编写。
本课程的所有实验均在实验台上开设,为了保质保量的完成每一次实验任务,学生应充分预习实验的原理,熟知实验步骤。
目录学生实验手则 (2)实验的过程、方法与实验报告内容 (3)实验一元件伏安特性测试..................... 错误!未定义书签。
实验二基尔霍夫定律验证..................... 错误!未定义书签。
实验三三相交流电路电压、电流的测量.......... 错误!未定义书签。
学生实验手则1.严格遵守实验室的规章制度及管理措施,执行实验纪律。
2.服从教师及有关实验技术人员的指导,实验前要认真预习,明确实验目的、要求、方法和步骤,认真按要求进行操作,不得在实验室内做与本实验无关的事。
3.实验中不得动用与本实验无关的仪器设备,不得动用他组的仪器、工具与材料。
实验时,按教师规定做好实验的准备工作,经指导教师检查同意后,方可开始做实验。
违反操作规程造成仪器设备及实验材料损坏者,按我校《设备器材损坏丢失处理和赔偿办法》办理。
4.严格遵守仪器设备的操作规程,设备发生故障应立即停止实验,报指导教师和实验员处理,不得擅自拆卸,严防事故,确保实验室的安全。

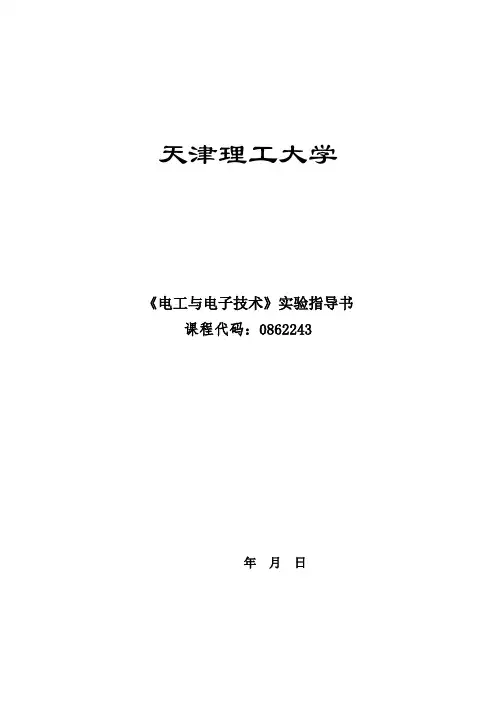

天津理工大学《电工与电子技术》实验指导书课程代码:0862243年月日目录实验一:直流电路实验 (1)实验二:RC一阶电路实验 (5)实验三:功率因数提高实验 (8)实验四:三相电路实验 (10)实验五:常用电子仪器的使用 (14)实验六:单相桥式整流电路实验 (20)实验一:直流电路实验一、实验目的1.加深对戴维宁定理的理解;2.学习有源二端网络等效电动势和等效内阻的测量方法;3.熟悉稳压电源、数字万用表的使用; 二、实验设备1.数字万用表 一块2.直流稳压电源 两台3.电阻 若干只4.导线 若干根 三、实验原理任何一个线性有源二端网络都可以用一个电动势为E 、内阻为R 0 的等效电压源代替。
如图1-1所示。
等效电压源的电动势E 就是有源二端网络的开路电压U OC ,如图1-2(a )所示。
等效电压源的内阻R O 就是有源二端网络除源后(有源二端网络变为无源二端网络)两端之间的等效电阻,如图1-2(b )所示。
除源是指将原有源二端网络内所有电源的作用视为零,即将理想电压源视为短路、理想电流源视为开路。
(a )原电路 (b )戴维宁等效电路图1-1 戴维宁等效电路(a )开路电压 (b )等效电阻图1-2 等效量的求解在电路分析中,若只需计算某一支路的电流和电压,应用戴维宁定理就十分方便。
只要将该待求支路划出,其余电路变为一个有源二端网络,根据戴维宁定理将其等效为一个电压源,如图1-1(b )所示。
只要求出等效电压源的电动势E 和内阻R O ,则待求支路电流即为LR R EI +=四、实验内容和步骤1.实验电路连接及参数选择实验电路如图1-3所示。
由R 1、R 2 和R 3 组成的T 型网络及直流电源U S 构成线性有源二端网络。
可调电阻箱作为负载电阻R L 。
图1-3 验证电路在实验台上按图1-3所示电路选择电路各参数并连接电路。
参数数值及单位填入表1-1中。
表1-1 实验线路元件参数2.戴维宁等效电路参数理论值的计算根据图1-3给出的电路及实验步骤1 所选择参数计算有源二端网络的开路电压U OC 、短路电流I SC 及等效电阻R O 并记入表1-2中。
电工和电子技术(A)1实验报告实验一 电位、电压的测定及基尔霍夫定律1.1电位、电压的测定及电路电位图的绘制一、实验目的 1.验证电路中电位的相对性、电压的绝对性 2. 掌握电路电位图的绘制方法利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板,按图1-1接线。
1. 分别将两路直流稳压电源接入电路,令 U 1=6V ,U 2=12V 。
(先调准输出电压值,再接入实验线路中。
)图2. 以图1-1中的A点作为电位的参考点,分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF及U FA,数据列于表中。
3. 以D点作为参考点,重复实验内容2的测量,测得数据列于表中。
四、思考题若以F点为参考电位点,实验测得各点的电位值;现令E点作为参考电位点,试问此时各点的电位值应有何变化?答:五、实验报告1.根据实验数据,绘制两个电位图形,并对照观察各对应两点间的电压情况。
两个电位图的参考点不同,但各点的相对顺序应一致,以便对照。
答:2. 完成数据表格中的计算,对误差作必要的分析。
答:3. 总结电位相对性和电压绝对性的结论。
答:1.2基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性,加深对基尔霍夫定律的理解。
2. 学会用电流插头、插座测量各支路电流。
二、实验内容实验线路与图1-1相同,用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。
1. 实验前先任意设定三条支路电流正方向。
如图1-1中的I1、I2、I3的方向已设定。
闭合回路的正方向可任意设定。
2. 分别将两路直流稳压源接入电路,令U1=6V,U2=12V。
3. 熟悉电流插头的结构,将电流插头的两端接至数字电流表的“+、-”两端。
4. 将电流插头分别插入三条支路的三个电流插座中,读出并记录电流值。
5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值,记录之。
三、预习思考题1. 根据图1-1的电路参数,计算出待测的电流I1、I2、I3和各电阻上的电压值,记入表中,以便实验测量时,可正确地选定电流表和电压表的量程。
学生实验守则一、参加实验时应衣冠整洁。
进入实验室后应保持安静,不要大声喧哗和打闹,妨碍他人学习和实验。
不准吸烟,不准随地吐痰,不准乱扔纸屑与杂物。
二、进行实验时必须严格遵守实验室的规章制度和仪器操作规程。
爱护仪器设备,节约实验器材,未经许可不得乱动实验室的仪器设备。
三、注意人身安全和设备安全。
若仪器出现故障,要立即切断电源并立即向指导教师报告,以防故障扩大。
待查明原因、排除故障之后才可继续进行实验。
四、要以严格、认真的科学态度进行实验,结合所学理论,独立思考,分析研究实验现象和数据。
五、实验完毕后必须收拾整理好自己使用的仪器设备,保持实验台整洁,填写实验仪器使用记录。
在归还实验仪器后,才能离开。
六、违反实验室规章制度和仪器设备操作规程造成事故、导致仪器设备损坏者,将视情节轻重按实验室设备管理制度处理及赔偿。
电工电子实验室安全制度一、每个实验室要有专人担任安全员,负责本室的各项安全工作。
并定期进行安全检查,发现问题及时向领导和有关部门汇报。
二、实验室总电源应有专人负责,各分室电源应有指示灯指示。
三、实验室内不准吸烟。
要经常检查室内电源设备状况。
各种用电设备使用完毕后要断开电源。
四、实验室钥匙不能出借他人,实验室所有仪器设备的配置、维修、拆卸等都必须做好记录并严格遵守操作规程,非经有关人员许可不得擅自动用。
五、每个实验室要配备必要的消防器材(灭火器、灭火栓),消防器材必须定期检查更换。
任何人不得随意搬动、拆卸消防器材。
六、工作人员离开时必须断开室内电源、水源,关好门窗。
匪警电话 110火警电话 119校保卫处电话 3208393实验报告要求实验前写好预习报告,预习报告要求见各实验章节,实验报告必须用规定的实验报告纸书写。
实验报告需附由教师签字的原始数据纸方为有效。
实验内容应有下列各项内容:一、实验目的二、仪器与设备三、原理简述(含实验原理图)四、内容与步骤(含测量数据)五、总结DGX-1型电工技术实验装置使用说明本装置主要由电源控制屏、实验桌及基本实验组件挂箱组成一、DG01电源控制屏操作使用说明:电源控制屏为实验提供三相0-450V可调交流电源,同时可提供0-250V的单相可调交流电源。
电工与电子技术实训指导书1.实训前必须预习实训指导书,了解实训目的和注意事项。
2.按预约时间进入实训室,不得无故迟到、早退、旷课。
3.进入实训室后应注意安全、卫生、不准喧哗打闹、不准抽烟、不准乱写乱画乱扔纸屑、不准随地吐痰、不准擅自动仪器设备,或实训过程中未按操作规程操作仪器设备,导致损坏仪器设备者要照价赔偿。
4.实训时应严格遵守操作步骤和注意事项。
若遇仪器设备发生故障,应立即向教师报告,及时检查,待排除故障后才能继续实训。
5.实训过程中,同组同学应相互配合,认真纪录;应独立完成实训报告。
6.实训结束后,应将仪器设备、工具擦拭干净,摆放整齐;协助做好实训室清洁卫生。
7.不得将实训室的工具、仪器、材料等物品携带出实训室。
掌握传感器的工作原理和电路;掌握检测工具、设备、仪器等使用与维护知识;掌握传感器的检测方法;能够读懂简单的汽车电路图,并分析传感器各插脚的含义;能用专用检测工具、设备、仪器测量传感器的各种参数并进行故障诊断与排除。
1.学生在做实训之前要先预习本指导书,在作业过程中要按分解顺序摆放零部件并做相应标记和纪录。
2.学生5~8人分成一组,每组配一套工具,每2~3两组配一位教师。
教师先应采用边示范边讲解的教学方式,在学生动手做时,指导教师应指导、规范学生的动作和程序。
每位同学必须严格按照本指导书给出的操作步骤和技术要求,动手完成规定的任务。
3.通过学生写实训报告,归纳和总结汽车传感器结构及其工作原理,能分析与描述它们的工作过程和电路分析;能形成正确的系统检修、故障诊断工作思路。
并作为“汽车电工电子应用”课程的考核依据之一。
汽车传感器检测实验中所需工具、量具、设备和辅料见表1。
进气压力传感器的识别与检测1.作用:进气歧管绝对压力传感器用于D型汽油喷射系统。
它在汽油喷射系统中所起的作用和空气流量传感器相似。
进气歧管绝对压力传感器根据发动机的负荷状态测出进气歧管内绝对压力的变化,并转换成电压信号,与转速信号一起输送到电控单元,作为确定喷油器基本喷油量的依据。
《电工电子技术A》实验指导书电工技术部分实验学时:12学时实验一基尔霍夫定律一、实验目的1.对基尔霍夫电压定律和电流定律进行验证,加深对两个定律的理解。
2.学会用电流插头、插座测量各支路电流的方法。
二、原理说明KCL和KVL是电路分析理论中最重要的的基本定律,适用于线性或非线性电路、时变或非变电路的分析计算。
KCL和KVL是对于电路中各支路的电流或电压的一种约束关系,是一种“电路结构”或“拓扑”的约束,与具体元件无关。
而元件的伏安约束关系描述的是元件的具体特性,与电路的结构(即电路的接点、回路数目及连接方式)无关。
正是由于二者的结合,才能衍生出多种多样的电路分析方法(如节点法和网孔法)。
KCL指出:任何时刻流进和流出任一个节点的电流的代数和为零,即Σi(t)=0或ΣI=0KVL指出:任何时刻任何一个回路或网孔的电压降的代数和为零,即Σu(t)=0或ΣU=0运用上述定律时必须注意电流的正方向,此方向可预先任意设定。
实验线路如图2-1所示。
图2-11.实验前先任意设定三条支路的电流参考方向,如图中的I1、I2、I3所示,并熟悉线路结构,掌握各开关的操作使用方法。
2.分别将两路直流稳压源接入电路,令E1=6V,E2=12V,其数值要用电压表监测。
3.熟悉电流插头和插孔的结构,先将电流插头的红黑两接线端接至数字毫安表的“+、-”极;再将电流插头分别插入三条支路的三个电流插孔中,读出相应的电流值,记入表2-1中。
4.用直流数字电压表分别测量两路电源及电阻元件上的电压值,数据记入表2-1中。
五、实验注意事项1.两路直流稳压源的电压值和电路端电压值均应以电压表测量的读数为准,电源表盘指示只作为显示仪表,不能作为测量仪表使用,恒压源输出以接负载后为准。
2.谨防电压源两端碰线短路而损坏仪器。
3.若用指针式电流表进行测量时,要识别电流插头所接电流表的“+、-”极性。
当电表指针出现反偏时,必须调换电流表极性重新测量,此时读得的电流值必须冠以负号。
实验一认识实验主控制屏结构如图1-1所示。
图1-1主控制屏如图所示主控制屏从左向右依次为交流电源部分,提供三相交流电源及安全保护等;交流仪表部分,提供交流电压表、电流表、功率表、功率因数表等;还有电度表、数据采集器、直流仪表、直流电源以及信号源和频率计等部分。
合上实验台左侧的断路器,实验台便处于待机状态,此时只有实验台右侧的插座通电。
打开钥匙开关后,电源停止按钮上的红色指示灯亮,实验台上各仪器仪表均可通电;实验用三相电源由主接触器控制,三相电源经断路器、电源保险丝、隔离变压器、主接触器、三相调压器、过流保护电路后输出,因此,打开钥匙开关后此时实验用三相电源没有输出。
实验前须将三相自耦调压器的旋钮逆时针旋到底,当实验接线完成后按下电源启动按钮,主接触器吸合,电源停止按钮上红色指示灯灭,电源起动按钮上绿色指示灯亮,缓慢调节调压器旋钮,使三相输出电源至实验所需值。
1.1三相交流电源三相交流电源控制屏见1-2所示。
三只交流电压表的显示内容由指示切换开关切换:开关切向左边显示的是各相的电网电压,开关切相右边显示三相调压输出电压,这三只电压表主要用来监视电网是否缺相以及调压器的输出是否正常。
三相过流保护器内部由高灵敏度的电流互感器作为检测元件,当输出电流超过3A或发生短路时将快速切断主回路并告警,相应地面板上发生故障的某相电源的指示灯会亮,排除故障后按下复位按钮即可解除告警并重新使用。
图1-2三相交流电源控制屏由于实验用三相电源是经过隔离变压器后输出的,因此,当学生实验中不小心碰到某一相电源时,由于不形成电气回路,所以不会发生触电事故。
但是需要说明的是当学生双手分别接触到两根电源线时,就不可避免地会发生触电事故,而双手触电是一种最危险的触电方式。
虽然本实验装置在使用过程中学生已接触不到强电部分,但是我们还是强调有必要要求学生遵守实验安全规则:必须先接线,检查确认无误后方可合上电源,实验完毕先关电源再拆除连线。

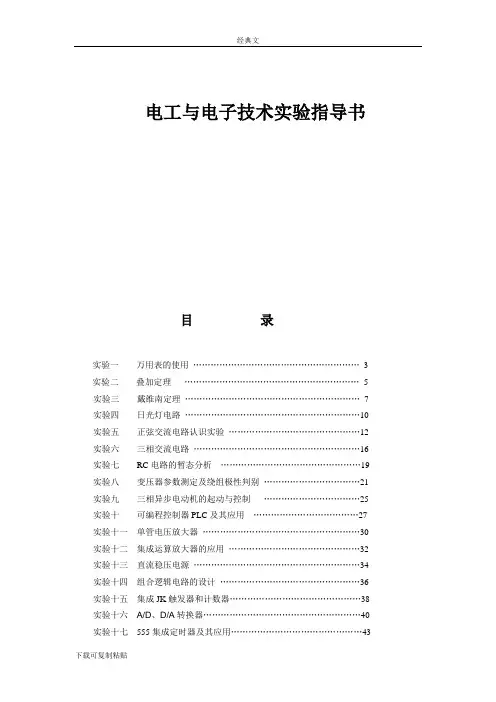

电工与电子技术实验指导书目录实验一万用表的使用 (3)实验二叠加定理 (5)实验三戴维南定理 (7)实验四日光灯电路 (10)实验五正弦交流电路认识实验 (12)实验六三相交流电路 (16)实验七RC电路的暂态分析 (19)实验八变压器参数测定及绕组极性判别 (21)实验九三相异步电动机的起动与控制 (25)实验十可编程控制器PLC及其应用 (27)实验十一单管电压放大器 (30)实验十二集成运算放大器的应用 (32)实验十三直流稳压电源 (34)实验十四组合逻辑电路的设计 (36)实验十五集成JK触发器和计数器 (38)实验十六A/D、D/A转换器 (40)实验十七555集成定时器及其应用 (43)实验十八 移位寄存器及其应用 (45)实验一 万用表的使用——直流电压、直流电流和电阻的测量一、实验目的1.学会对万用表转换开关的使用和标度尺的读法,了解万用表的内部结构;2.学会较熟练地使用万用表正确测量直流电和直流电流;3.学会较熟练地使用万用表正确测量电阻。
二、实验器材1.万用表 一块2.面包板 一块3.恒压电压源 一台4.导线 若干根5.电阻 若干只三、实验内容及步骤图1-11.电阻的测量(1)未接成电路前分别测量图1-1电路的各个电阻的电阻值,将数据记录在表1;再2 U S 2按图1-1所示连成电路,并将图中各点间电阻的测量和计算数据记录在表2中,注意带上单位。
开启实训台电源总开关,开启直流电源单元开关,调节电压旋钮,对取得的直流电源进行测量,测量后将数据填入表1-2中。
表1-2直流电压、直流电流测量记录万用表:主要用来测量交流直流电压、电流、直流电阻及晶体管电流放大位数等。
现在常见的主要有数字式万用表和机械式万用表两种。
(1)数字式万用表在万用表上会见到转换旋钮,旋钮所指的是测量的档位:V~:表示的是测交流电压的档位V- :表示的是测直流电压档位MA :表示的是测直流电流的档位Ω(R):表示的是测量电阻的档位HFE :表示的是测量晶体管电流放大位数万用表的红笔表示接外电路正极,黑笔表示接外电路负极。
实验一 常用电子仪器的使用一、 实验目的1.熟悉示波器,低频信号发生器和频率计等常用电子仪器面板,控制旋钮的名称,功能及使用方法。
2.学习使用低频信号发生器和频率计。
3.初步掌握用示波器观察波形和测量波形参数的方法。
二、实验原理在电子电路实验中,经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起,可以完成对电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如图1—1所示。
接线时应注意,为防止外界干扰,各仪器的共公接地端应连接在一起,称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。
图1—1 模拟电子电路中常用电子仪器布局图1. 低频信号发生器低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。
输出电压最大可达20V (峰-峰值)。
通过输出衰减开关和输出幅度调节旋钮,可使输出电压在毫伏级到伏级范围内连续调节。
低频信号发生器的输出信号频率可以通过频率分档开关进行调节。
低频信号发生器作为信号源,它的输出端不允许短路。
2.交流毫伏表交流毫伏表只能在其工作频率范围之内,用来测量正弦交流电压的有效值。
为了防止过载而损坏,测量前一般先把量程开关置于量程较大位置上,然后在测量中逐档减小量程。
3.示波器示波器是一种用途极为广泛的电子测量仪器,它能把电信号转换成可在荧光屏幕上直接观察的图象。
示波器的种类很多,通常可分通用、多踪多线、记忆存贮、逻辑专用等类。
双踪示波器可同时观测两个电信号,需要对两个信号的波形同时进行观察或比较时,选用双踪示波器比较合适。
本实验要测量正弦波和方波脉冲电压的波形参数,正弦信号的波形参数是幅值U m 、周期T (或频率f )和初相;脉冲信号的波形参数是幅值U m 、周期T 和脉宽T P 。
《电工电子技术》(上)实训指导书模块1 直流电路实训1 欧姆定律仿真实验1。
实验目的1) 学习使用万用表测量电阻。
2) 验证欧姆定律I=U/R 。
2。
元器件选取1)电源:Place Source →POWER_SOURCES →DC_POWER ,选取直流电源,设置电源电压为12V 。
2)接地:Place Source →POWER_SOURCES →GROUND ,选取电路中的接地。
3)电阻:Place Basic →RESISTOR ,选取R 1=10Ω,R 2=2k Ω。
4)数字万用表:从虚拟仪器工具栏调取数字万用表XMM1。
5)电流表:Place Indicators →AMMETER ,选取电流表并设置为直流档. 6)电压表:Place Indicators →VOLTMETER ,选取电压表并设置为直流档。
3。
仿真电路图1—1 数字万用表测量电阻阻值的仿真实验电路及数字万用表面板V112 VR110.0U1DC 1e-0091.200A+-XMM1a )b )图1—2 欧姆定律仿真电路及数字万用表面板4。
电路原理简述:欧姆定律I=U/R 5.仿真分析(1) 测量电阻阻值的仿真分析1)搭建图1-1a 所示的用数字万用表测量电阻阻值的仿真实验电路,数字万用表按图设置. 2)单击仿真开关,激活电路,记录数字万用表显示的读数。
3)将两次测量的读数与所选电阻的标称值进行比较,验证仿真结果。
(2) 欧姆定律电路的仿真分析1)搭建图1—2a所示的欧姆定律仿真电路。
2)单击仿真开关,激活电路,电压表和电流表均出现读数,记录R两端的电压值U和流过R的电流值I. 3)根据电压测量值U、电流测量值I及电阻测量值R验证欧姆定律。
4)改变电源V1的电压数值分别为2V、4V、6V、8V、10V、12V,读取U和I的数值,填入表1-1,根据记录数值验证欧姆定律,画出U(I)特性曲线.表1—1 记录U和I的数值V1/v U/v I1/A (R1=10Ω)I2/mA (R2=2kΩ)测量值计算值测量值计算值220。
