根据国标气体灭火系统设计规范GB50370-2007，
1，气体灭火保护区必须是封闭空间，防护区围护结构承受内压的允许压强，不易低于1200Pa，防护区的门应向疏散方向开启
打开
2，管网灭火系统的储存装置宜设在专用储瓶间内。
储瓶间宜靠近防护区
疏散走道的出口。
储瓶间和设置预制灭火系统的防护区的环境温度应为-10℃~50℃，储瓶间的门应向外开启
管排出室外
3，灭火后的防护区应通风换气
防护区的下部并应直通室外
根据以上设计规范要求，
1，围堵保护区，防护区围护结构承受内压的允许压强，不易低于1200Pa，，并且安装防火门，防护区的门应向疏散方向开启，
2，储存装置宜设在专用储瓶间内。
储瓶间宜靠近防护区
应符合建筑物耐火等级不低于二级的有关规定及有关压力
容器存放的规定，储瓶间的门应向外开启
3，灭火后的防护区应通风换气，设置机械排风装置
上海环昱建筑消防工程有限公司
赵高麟。
七氟丙烷气体灭火系统安装设计规范
一、概述
七氟丙烷是一种非常有效的气体灭火剂，可以抑制可燃物在可燃气体
的范围内迅速衰减，从而起到快速熄火的作用。
本文结合技术特点，介绍
七氟丙烷气体灭火系统的安装设计规范。
二、七氟丙烷气体灭火系统安装
1、七氟丙烷气体冷却塔
（1）冷却塔安装在七氟丙烷气体灭火系统的液位上，冷却水的进水
口应靠近冷却塔的上部，出水口应靠近冷却塔的下部。
（2）冷却塔支架支持，应采用抗腐蚀型或防火型材料制成。
（3）冷却塔与前/后端排气管宜采用螺纹连接，以确保可靠。
（4）打开冷却塔上的调节阀，调整冷却塔进水压力，保持冷却水进
水压力允许范围内。
（5）安装冷却塔上的温度计，并定期检查和记录。
2、七氟丙烷气体灭火系统检测仪表及安全装置
（1）安装灭火系统用防火气体释放装置、报警测量装置、报警装置、应急排气阀。
（2）安装检测仪表。
气体灭火系统设计规范随着气体灭火系统在火灾防控方面的广泛应用，国家有关部门制定了《气体灭火系统设计规范》，以保障气体灭火系统的设计有效性，提高气体灭火系统的安全可靠性。
《气体灭火系统设计规范》包括以下几个方面：一、普通气体灭火系统的设计规范对于普通气体灭火系统，规范首先要求其设计必须符合可靠的工程原则，能够有效地抑制和控制火灾，有效地保护人们的生命和财产安全，确保发生火灾时能够快速、及时完成灭火。
其次，气体灭火系统的设计必须结合实际情况，确定各类设备型号，对设备安装位置、管线长度、供气压力、气体释放量等因素也要按照规范来进行定义，以确保气体灭火系统的可靠性。
二、水雾火灾灭火系统的设计规范水雾火灾灭火系统的设计规范的要求要比普通气体灭火系统的设计规范复杂得多，它要求设计时必须考虑建筑物的结构、火灾源、毒气等因素，并要考虑灭火水雾的供给、灭火水雾的湍流行为，以及水雾灭火系统的可操作性和安全性等。
三、消防自动监控系统的设计规范自动监控系统是气体灭火系统的重要组成部分，它包括：消防气体检测系统、消防气体控制系统、消防气体状态监测系统等。
规范的要求是，自动监控系统的设计要求能够从多个角度获得全面的消防气体状态监测，并可以实现自动控制和报警，同时保证系统的安全性和可靠性。
四、气体灭火系统维护保养规范气体灭火系统的维护保养规范的要求是，定期对灭火系统进行检查，确保管道、设备、电气控制系统等运行良好，器件是否完好无损，以及阀门的运行情况等。
同时，灭火系统中的压缩气体必须定期检测，以确保气体的实际压力符合可靠的灭火要求。
总之，《气体灭火系统设计规范》旨在通过规范性文件的规定，保障气体灭火系统的有效性及可靠性，确保安全使用。
作为火灾防控的重要手段，气体灭火系统的设计与维护必须严格遵循国家相关规定来完成，以保证对人财物的有效保护。
gb50370-2005气体灭火系统设计规范
GB50370-2005气体灭火系统设计规范是根据国家关于火灾防治及火灾安全管理的相关规定，结合国内外关于气体灭火系统设计施工的有关经验，特别强调安全方面的要求，结合本行业应用特点，研制编制的行业标准。
本标准适用于因各种火灾引发危险，火势可能迅速传播并形成威胁的内部空间的气体灭火系统的设计，其相关安装及施工应符合国家有关规定。
本标准首先给出了气体灭火系统的定义，火灾的等级，系统的规划设计原则，气体登记，灭火系统设计的要求，安装和检验要求，操作维护要求及报警要求，使包括宾馆、餐饮、休闲娱乐等各类高层建筑物内部空间的气体灭火系统设计一致。
本标准适用于各种空间内部火灾的气体灭火系统，包括正压灭火或浸浴淹没灭火，即蒸汽灭火。
本文对对气体灭火系统组成部件的分类、要求、操作规程、材料及工艺标准、管道的要求和设计、安装、检验及维护等均有详细的规定。
本标准推出可以给建设单位及设计单位在合理选择材料、满足火灾防护安全要求方面提供参考，保证气体灭火系统设计和安装质量，提高火灾安全防护水平。

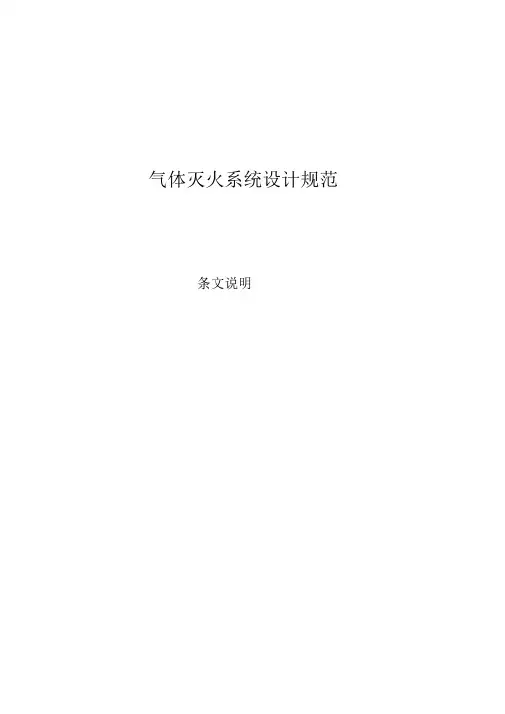

气体灭火系统设计规范条文说明目录1. 总则 (39)2. 术语与符号 (41)2.1术语 (41)3. 设计要求 (42)3.1一般规定 (42)3.2系统设置 (45)3.3七氟丙烷灭火系统 (48)3.4IG541混合气体灭火系统 (62)3.5热气溶胶预制灭火系统 (68)4. 系统组件 (69)4.1一般规定 (69)5. 操作与控制 (70)6. 安全要求 (71)1. 总则1.0.1本条阐明本《规范》是为了合理地设计气体灭火系统，使之有效地达到扑灭火灾，保护人身和财产安全的目的。
1.0.2本《规范》属于工程建设规范标准中的一个组成部分，其任务是解决用于工业和民用建筑中新建、改建、扩建工程中有关设置气体全淹没灭火系统的消防设计问题。
气体灭火系统的设置部位，应根据国家标准《建筑设计防火规范》、《高层民用建筑设计防火规范》等其它有关国家标准的规定及消防监督部门针对保护场所的火灾特点、财产价值、重要程度等所作出的有关要求确定。
当今，国际上已开发出化学合成类及惰性气体类等多种替代哈龙的气体灭火剂。
其中七氟丙烷及IG541混合气体灭火剂在我国哈龙替代气体灭火系统中应用较广，且已应用多年，有较好的效果，积累了一定经验。
七氟丙烷是目前替代物中效果较好的产品。
其对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP＝0.6，大气中存留寿命ALT=31(年)，灭火剂毒性——无毒性反应浓度NOAEL=9％，灭火设计基本浓度C=8％，具有良好的清洁性——在大气中完全汽化不留残渣、良好的气相电绝缘性及良好的适用于灭火系统使用的物理性能，自20世纪90年代初，工业发达国家首选用其替代哈龙灭火系统并取得成功。
IG541灭火剂由N2、Ar、CO2三种惰性气体，按一定比例混合而成，其ODP=0，使用后以其原有成分回归自然，灭火设计浓度一般在37%~43%之间，在此浓度内人员短时间停留不会造成生理影响。
系统压源高，管网可布置较远。
气体灭火系统设计规范气体灭火系统是一种用于自动灭火的灭火设备，广泛应用于各类建筑、设备和设施中，如商场、电力设施、计算机机房等。
气体灭火系统设计规范是为了确保气体灭火系统能够在火灾发生时有效地进行灭火，保护人员和财产的安全。
以下是气体灭火系统设计规范的主要内容：1. 灭火要求和设计标准：根据不同场所和设备的特点，确定相应的灭火要求和设计标准。
例如，商场和办公楼通常要求在火灾发生后能够迅速灭火并疏散人员，而电力设施则要求能够迅速灭火并保护设备。
2. 灭火剂的选择：选择适合场所和设备的灭火剂。
常见的灭火剂包括卤代烷类、惰性气体、二氧化碳等。
不同的灭火剂有不同的适用场所和设备，设计时需要根据实际情况做出选择。
3. 灭火系统设计：根据灭火要求和设计标准，确定灭火系统的设计方案。
包括灭火剂的储存和供应系统、火灾探测系统、灭火装置等。
设计时需要考虑灭火剂的储存和供应可靠性、火灾探测的准确性和可靠性、灭火装置的合理布置等因素。
4. 灭火系统布局：根据建筑、设备和设施的特点，合理布置灭火系统。
包括灭火剂的储存和供应设备的布置、火灾探测器的布置、灭火装置的布置等。
布置时需要考虑灭火剂的容量和存储位置、火灾探测器的位置和覆盖范围、灭火装置的作用范围等因素。
5. 灭火系统的安全性和可靠性：确保灭火系统的安全性和可靠性。
包括灭火剂的储存和供应设备的密封性、火灾探测器的稳定性、灭火装置的启动和工作可靠性等。
设计时需要采用合适的材料和设备，进行严格的试验和检测，确保系统的安全性和可靠性。
6. 安全操作和维护规范：制定灭火系统的安全操作和维护规范。
包括系统的操作程序、维护保养的方法和周期等。
要求操作人员具备相关知识和技能，能够正确操作和维护灭火系统，确保系统的正常工作和可靠性。
综上所述，气体灭火系统设计规范是为了确保气体灭火系统能够在火灾发生时有效地进行灭火，保护人员和财产的安全。
设计时需要考虑灭火要求和设计标准、灭火剂的选择、灭火系统的设计、灭火系统布局、系统的安全性和可靠性，以及安全操作和维护规范等因素。
气体灭火系统设计规范气体灭火系统是由气体灭火系统构成的一种综合防火系统，它是对重要火灾危险场所设计安装的一种防护措施。
它可以极大地减少火灾时可能造成的损失，从而提高社会的安全性。
本文将介绍气体灭火系统的设计规范，以便大家可以正确设计并安装气体灭火系统。
气体灭火系统的设计及其设计规范按要求分为三个部分：系统设计规范、系统组件规范和安装规范。
系统设计规范包括以下主要内容：1.灭火要求：根据灭火和控制要求，确定灭火剂、系统组件、控制设备等等。
2.火灾现场布置：确定火灾延伸部位以及相关安装说明，位置和形式等。
3.安全规范：稳定性、访问方便性、安全距离要求、检验规范及报警系统等。
系统组件规范可分为以下三个部分：1.灭火剂：灭火剂种类、容量、特性、操作要求等，需确保灭火系统有较好的灭火效果。
2.防火控制设备：灭火系统设置的控制设备类型、接口、参数设置等。
3.灭火系统组件：按照灭火系统流程和灭火要求，根据安装环境选择合适的组件，确保灭火系统的正确运行。
安装规范是根据系统的设计要求和安装环境，确定相应安装要求，确保灭火系统的正确运行，以及安装环境的正确工作。
安装规范主要有以下要求：1.安装要求：安装相应组件，以及灭火剂、控制设备的安装指引；2.防雷规范：主要包括灭火系统和辅助设备的防雷措施、位置及安装说明等；3.安全距离：该系统中组件安装的安全距离、以及其他系统设备的安全距离等；4.安装检查：系统的安装质量需要检查，检查项目包括：温度，压力，负荷，安全距离，组件安装，防雷措施，灭火剂的容量，检修等。
气体灭火系统的设计规范要求，本文介绍了系统设计规范、系统组件规范和安装规范，以确保气体灭火系统的正确设计和安装，以及灭火系统的正确运行和安全操作。
系统设计要求涉及灭火剂、系统组件、控制设备等；安装规范要求涉及安全距离、防雷规范等；检查要求涉及温度、压力、负荷、安装等方面的检查。
正确设计和安装气体灭火系统是保障社会安全的必要要求，因此，必须严格按照以上设计规范要求来进行设计和安装。
气体灭火系统设计规范条文说明目录1. 总则 (3)2. 术语与符号 (5)2.1 术语. (5)3. 设计要求 (6)3.1 一般规定 (6)3.2 系统设置 (9)3.3 七氟丙烷灭火系统 (12)3.4 IG541 混合气体灭火系统 (26)3.5 热气溶胶预制灭火系统 (31)4. 系统组件 (32)4.1 一般规定 (32)5. 操作与控制 (34)6. 安全要求 (35)1. 总则1.0.1 本条阐明本《规范》是为了合理地设计气体灭火系统，使之有效地达到扑灭火灾，保护人身和财产安全的目的。
1.0.2 本《规范》属于工程建设规范标准中的一个组成部分，其任务是解决用于工业和民用建筑中新建、改建、扩建工程中有关设置气体全淹没灭火系统的消防设计问题。
气体灭火系统的设置部位，应根据国家标准《建筑设计防火规范》、《高层民用建筑设计防火规范》等其它有关国家标准的规定及消防监督部门针对保护场所的火灾特点、财产价值、重要程度等所作出的有关要求确定。
当今，国际上已开发出化学合成类及惰性气体类等多种替代哈龙的气体灭火剂。
其中七氟丙烷及IG541 混合气体灭火剂在我国哈龙替代气体灭火系统中应用较广，且已应用多年，有较好的效果，积累了一定经验。
七氟丙烷是目前替代物中效果较好的产品。
其对臭氧层的耗损潜能值ODP=0温室效应潜能值GW P 0.6，大气中存留寿命ALT=31(年)，灭火剂毒性――无毒性反应浓度NOAEL=%，灭火设计基本浓度C=8^，具有良好的清洁性一一在大气中完全汽化不留残渣、良好的气相电绝缘性及良好的适用于灭火系统使用的物理性能，自20 世纪90 年代初，工业发达国家首选用其替代哈龙灭火系统并取得成功。
IG541 灭火剂由N2、Ar、CO三种惰性气体，按一定比例混合而成，其ODP=0使用后以其原有成分回归自然，灭火设计浓度一般在37%~43%之间，在此浓度内人员短时间停留不会造成生理影响。
系统压源高，管网可布置较远。
气体灭火系统设计
规范
《气体灭火系统设计规范》
标准号： GB 50370-
发布日期：年 03 月 02 日
实施日期：年 05 月 01 日
发布单位：中华人民共和国建设部/ 中华人民共和国国家质量监督检验检疫总局
出版单位：中国计划出版社
摘要：本规范是根据建设部建标 [ ]269 5- 文《——年度工程建设国家标准制定、修订计划》要求编制完成的。
本规范共分六章内容包括: 总则、术语和符号、设计要求、系统组件、操作与控制、安全要求等。
其中，第3.1.4、3.1.5、3.1.15、3.1.16、3.2.7、3.2.9、3.3.1、
3.3.7、3.3.16、3.
4.1、3.4.3、3.
5.1、3.5.5、4.1.3、4.1.4、4.1.8、
4.1.10、
5.0.2、5.0.4、5.0.8 等条为强制性条文。
1 总则
1.0.1 为合理设计气体灭火系统，减少火灾危害，保护人身和财产的安全，制定本规范。
1.0.2 本规范适用于新建、改建、扩建的工业和民用建筑中设置的七氟丙烷、IG541 混合气体和热气溶胶全淹没灭火系统的设计。
1.0.3 气体灭火系统的设计，应遵循国家有关方针和政策，做到安全可靠、技术先进、经济合理 1.0.4 设计采用的系统产品及组件，必须符合国家有关标准和规定的要求。
1.0.5 气体灭火系统设计，除应符合本规范外，还应符合国家现行有关标准的规定。
2 术语和符号
2.1 术语
2.1.1 防护区 protected area
满足全淹没灭火系统要求的有限封闭空间。
2.1.2 全淹没灭火系统 total flooding extinguishing system
在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区的灭火系统。
2.1.3 管网灭火系统 piping extinguishing system
按一定的应用条件进行设计计算，将灭火剂从储存装置经由干管支管输送至喷放组件实施喷放的灭火系统。
2.1.4 预制灭火系统 pre-engineered systems
按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统。
2. 1.5 组合分配系统 combined distribution systems
用一套气体灭火剂储存装置经过管网的选择分配，保护两个或两个以上防护区的灭火系统。
2.1.6 灭火浓度 flame extinguishing concentration
在l01kPa 大气压和规定的温度条件下，扑灭某种火灾所需气体灭火剂在空气中的最小体积百分比。
2.1.7 灭火密度 flame extinguishing density
在 1O1kPa 大气压和规定的温度条件下，扑灭单位容积内某种火灾所需固体热气溶胶发生剂的质量。
2.1.8 惰化浓度 inerting concentration
有火源引人时，在101kPa 大气压和规定的温度条件下，能抑制空气中任意浓度的易燃可燃气体或易燃可燃液体蒸气的燃烧发生所需的气体灭火剂在空气中的最小体积百分比。
2.1.9 浸溃时间 soaking time
在防护区内维持设计规定的灭火剂浓度，使火灾完全熄灭所需的时间。
2.1.10 泄压口 pressure relief opening
灭火剂喷放时，防止防护区内压超过允许压强，泄放压力的开口。
2.1.11 过程中点 course middle point
喷放过程中，当灭火剂喷出量为设计用量50% 时的系统状态。
2.1.12 无毒性反应浓度（ NOAEI 浓度） NOAEL concentration
观察不到由灭火剂毒性影响产生生理反应的灭火剂最大浓
度。
2.1.13 有毒性反应浓度（ LOAEL 浓度） LOAELc oncentration
能观察到由灭火剂毒性影响产生生理反应的灭火剂最小浓度。
2.1.14 热气溶胶 condensed fire extinguishing aerosol
由固体化学混合物（热气溶胶发生剂）经化学反应生成的具有灭火性质的气溶胶，包括 s 型热气溶胶、K 型热气溶胶和其它型热气溶胶。
2.2 符号
C l ——灭火设计浓度或惰化设计浓度；
C 2 ——灭火设计密度；
D ——管道内径；
F c ——喷头等效孔口面积；
F k ——减压孔板孔口面积；
F x ——泄压口面积；
g ——重力加速度；
H ——过程中点时，喷头高度相对储存容器内液面的位差；
K ——海拔高度修正系数；
K v ——容积修正系数；
L ——管道计算长度；
n ——储存容器的数量；。
