不锈钢焊道腐蚀

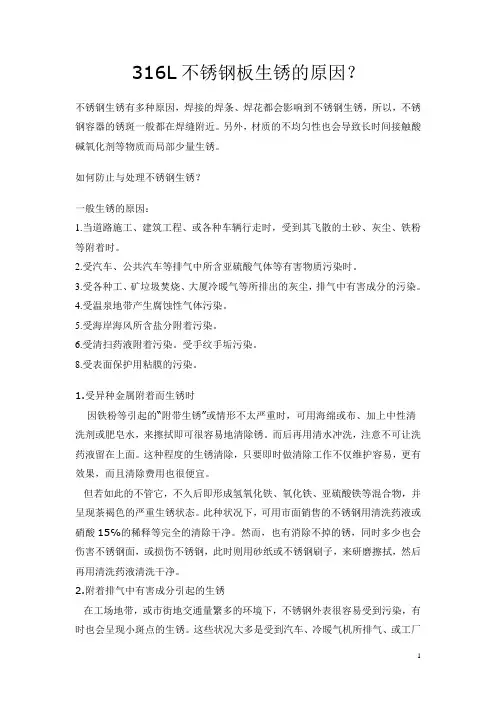

316L不锈钢板生锈的原因？不锈钢生锈有多种原因，焊接的焊条、焊花都会影响到不锈钢生锈，所以，不锈钢容器的锈斑一般都在焊缝附近。

另外，材质的不均匀性也会导致长时间接触酸碱氧化剂等物质而局部少量生锈。

如何防止与处理不锈钢生锈？一般生锈的原因：1.当道路施工、建筑工程、或各种车辆行走时，受到其飞散的土砂、灰尘、铁粉等附着时。

2.受汽车、公共汽车等排气中所含亚硫酸气体等有害物质污染时。

3.受各种工、矿垃圾焚烧、大厦冷暖气等所排出的灰尘，排气中有害成分的污染。

4.受温泉地带产生腐蚀性气体污染。

5.受海岸海风所含盐分附着污染。

6.受清扫药液附着污染。

受手纹手垢污染。

8.受表面保护用粘膜的污染。

1.受异种金属附着而生锈时因铁粉等引起的“附带生锈”或情形不太严重时，可用海绵或布、加上中性清洗剂或肥皂水，来擦拭即可很容易地清除锈。

而后再用清水冲洗，注意不可让洗药液留在上面。

这种程度的生锈清除，只要即时做清除工作不仅维护容易，更有效果，而且清除费用也很便宜。

但若如此的不管它，不久后即形成氢氧化铁、氧化铁、亚硫酸铁等混合物，并呈现荼褐色的严重生锈状态。

此种状况下，可用市面销售的不锈钢用清洗药液或硝酸15℅的稀释等完全的清除干净。

然而，也有消除不掉的锈，同时多少也会伤害不锈钢面，或损伤不锈钢，此时则用砂纸或不锈钢刷子，来研磨擦拭，然后再用清洗药液清洗干净。

2.附着排气中有害成分引起的生锈在工场地带，或市街地交通量繁多的环境下，不锈钢外表很容易受到污染，有时也会呈现小斑点的生锈。

这些状况大多是受到汽车、冷暖气机所排气、或工厂排烟中所含有害成分影响下所引起的。

此时，污染较轻微时，可用中性清洗剂或肥皂水，即可完全清洗干净，但严重时则不是简单能处理了。

此状况下，则采用前项1中相同的维修方法能清除干净。

在这种环境中尽可能每年2-3次外表全面性的定期清扫工作，至少也绝对须要做一次定期清洗。

3.因附着盐份而引起生锈在海岸地区等正面受海风吹击，SUS 304不锈钢也会在短期间内，就产生红锈。

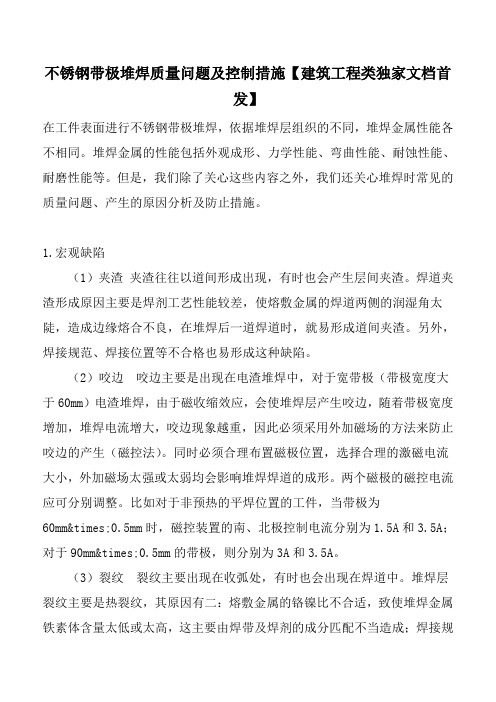

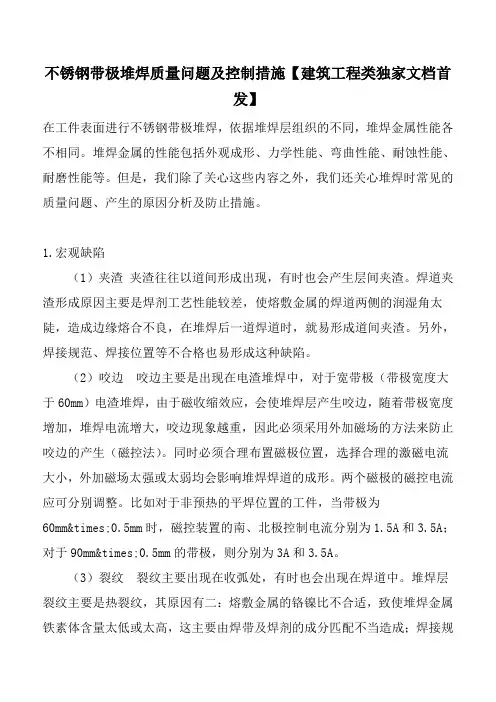

不锈钢带极堆焊质量问题及控制措施【建筑工程类独家文档首发】在工件表面进行不锈钢带极堆焊，依据堆焊层组织的不同，堆焊金属性能各不相同。

堆焊金属的性能包括外观成形、力学性能、弯曲性能、耐蚀性能、耐磨性能等。

但是，我们除了关心这些内容之外，我们还关心堆焊时常见的质量问题、产生的原因分析及防止措施。

1.宏观缺陷（1）夹渣夹渣往往以道间形成出现，有时也会产生层间夹渣。

焊道夹渣形成原因主要是焊剂工艺性能较差，使熔敷金属的焊道两侧的润湿角太陡，造成边缘熔合不良，在堆焊后一道焊道时，就易形成道间夹渣。

另外，焊接规范、焊接位置等不合格也易形成这种缺陷。

（2）咬边咬边主要是出现在电渣堆焊中，对于宽带极（带极宽度大于60mm）电渣堆焊，由于磁收缩效应，会使堆焊层产生咬边，随着带极宽度增加，堆焊电流增大，咬边现象越重，因此必须采用外加磁场的方法来防止咬边的产生（磁控法）。

同时必须合理布置磁极位置，选择合理的激磁电流大小，外加磁场太强或太弱均会影响堆焊焊道的成形。

两个磁极的磁控电流应可分别调整。

比如对于非预热的平焊位置的工件，当带极为60mm×0.5mm时，磁控装置的南、北极控制电流分别为1.5A和3.5A；对于90mm×0.5mm的带极，则分别为3A和3.5A。

（3）裂纹裂纹主要出现在收弧处，有时也会出现在焊道中。

堆焊层裂纹主要是热裂纹，其原因有二：熔敷金属的铬镍比不合适，致使堆焊金属铁素体含量太低或太高，这主要由焊带及焊剂的成分匹配不当造成；焊接规范不当，电流过大也易造成热裂纹。

（4）未熔合堆焊层与母材间结合面或层间易出现未熔合现象，由于烧结型焊剂比熔炼型焊剂堆焊重量轻，故熔深比较小。

一旦操作不当或焊接规范参数掌握不适，易出现结合面未熔合或层间未熔合缺陷。

上面介绍了常见宏观缺陷及防止措施，除此之外，在实际产品堆焊时，还应注意以下几点。

一是焊前严格对母材打磨，去除铁锈、油污等影响焊接的因素且必须预热。

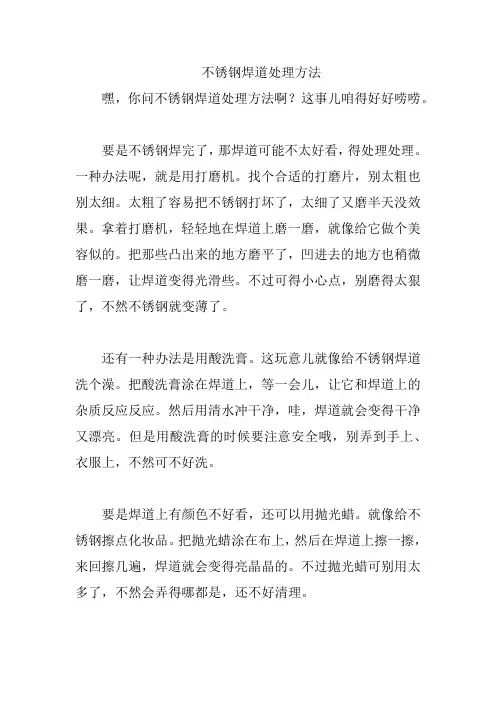

不锈钢焊道处理方法嘿，你问不锈钢焊道处理方法啊？这事儿咱得好好唠唠。

要是不锈钢焊完了，那焊道可能不太好看，得处理处理。

一种办法呢，就是用打磨机。

找个合适的打磨片，别太粗也别太细。

太粗了容易把不锈钢打坏了，太细了又磨半天没效果。

拿着打磨机，轻轻地在焊道上磨一磨，就像给它做个美容似的。

把那些凸出来的地方磨平了，凹进去的地方也稍微磨一磨，让焊道变得光滑些。

不过可得小心点，别磨得太狠了，不然不锈钢就变薄了。

还有一种办法是用酸洗膏。

这玩意儿就像给不锈钢焊道洗个澡。

把酸洗膏涂在焊道上，等一会儿，让它和焊道上的杂质反应反应。

然后用清水冲干净，哇，焊道就会变得干净又漂亮。

但是用酸洗膏的时候要注意安全哦，别弄到手上、衣服上，不然可不好洗。

要是焊道上有颜色不好看，还可以用抛光蜡。

就像给不锈钢擦点化妆品。

把抛光蜡涂在布上，然后在焊道上擦一擦，来回擦几遍，焊道就会变得亮晶晶的。

不过抛光蜡可别用太多了，不然会弄得哪都是，还不好清理。

另外呢，要是焊道上有小裂缝啥的，可以用氩弧焊补一补。

就像给不锈钢打个补丁。

把氩弧焊调好，轻轻地在裂缝上焊一下，把裂缝补上。

但是补的时候要小心，别把周围的不锈钢也烧坏了。

我给你讲个我自己的事儿吧。

有一次我焊了个不锈钢架子，焊完了一看，那焊道可丑了。

我就用打磨机磨了磨，一开始没掌握好力度，差点把不锈钢磨穿了。

后来我小心点，慢慢地磨，终于把焊道磨得平平整整的。

然后我又用酸洗膏洗了洗，哇，那个干净啊。

最后我再用抛光蜡擦了擦，嘿，不锈钢架子变得跟新的一样。

所以啊，处理不锈钢焊道得有耐心，按照正确的方法来，肯定能让焊道变得漂亮。

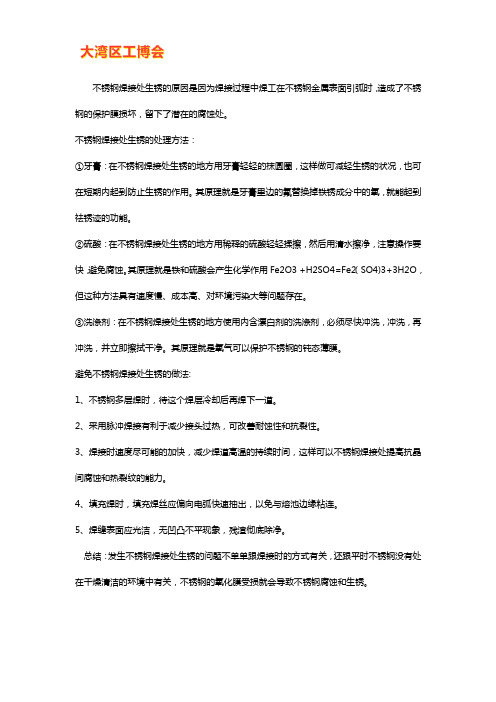

不锈钢焊接处生锈的原因是因为焊接过程中焊工在不锈钢金属表面引弧时，造成了不锈钢的保护膜损坏，留下了潜在的腐蚀处。

不锈钢焊接处生锈的处理方法：①牙膏：在不锈钢焊接处生锈的地方用牙膏轻轻的抹圆圈，这样做可减轻生锈的状况，也可在短期内起到防止生锈的作用。

其原理就是牙膏里边的氟替换掉铁锈成分中的氧，就能起到祛锈迹的功能。

②硫酸：在不锈钢焊接处生锈的地方用稀释的硫酸轻轻揉擦，然后用清水擦净，注意操作要快，避免腐蚀。

其原理就是铁和硫酸会产生化学作用Fe2O3 +H2SO4=Fe2（SO4)3+3H2O，但这种方法具有速度慢、成本高、对环境污染大等问题存在。

③洗涤剂：在不锈钢焊接处生锈的地方使用内含漂白剂的洗涤剂，必须尽快冲洗，冲洗，再冲洗，并立即擦拭干净。

其原理就是氧气可以保护不锈钢的钝态薄膜。

避免不锈钢焊接处生锈的做法:1、不锈钢多层焊时，待这个焊层冷却后再焊下一道。

2、采用脉冲焊接有利于减少接头过热，可改善耐蚀性和抗裂性。

3、焊接时速度尽可能的加快，减少焊道高温的持续时间，这样可以不锈钢焊接处提高抗晶间腐蚀和热裂纹的能力。

4、填充焊时，填充焊丝应偏向电弧快速抽出，以免与熔池边缘粘连。

5、焊缝表面应光洁，无凹凸不平现象，残渣彻底除净。

总结：发生不锈钢焊接处生锈的问题不单单跟焊接时的方式有关，还跟平时不锈钢没有处在干燥清洁的环境中有关，不锈钢的氧化膜受损就会导致不锈钢腐蚀和生锈。

扩展资料：为什么不锈钢焊接点会生锈？自从不锈钢持续涨价以来，很多加工商都把不锈钢焊接点的处理方式由原来的打磨抛光改为了用跟不锈钢颜色比较接近的自喷漆。

也正是加工商用了这样的焊接点处理方式，很多用户会反映说：为什么好好的防盗窗焊接点有锈点和锈斑了呢？管子管面没有什么问题还挺亮的。

经过跟很多位加工商师傅的了解大概明白了原因。

多数原因是最近不锈钢加工活少，接活价格又提不上去。

所以一部分的加工商师傅呢就把原来所用的抛光打蜡的这种焊接点处理的方式改为了直接用自喷漆的方法。

Gongyi yu Jishu♦工艺与技术奥氏体不锈钢焊接中的晶间腐蚀敏感性试验简述贾飞_(懸美德沖国3有観公：爾，上海201.809)摘要:奥氏体不锈钢捧接中的晶间腐魏是:一个无滚两滅的间《，国内外也对乎IB何确定晶_腐蚀的敏感性出台了相关的标准=现 从虜内晶间腐蚀敏感性试验标准入篆.播要刻举f國内外的晶向腐蚀驗感性试藥雜对此做出T简要分析。

关键词奧氏体不锈钢;晶间腐蚀r焊掾r敏薄性n.试轂0引言奥氏体不锈钢具体良好的耐_温和耐腐蚀性以及较好的焊翻生，便于机加工，圃此广泛用乎化工设备及其他行业。

晶 间腐蚀暴奥氏体不锈钢常见的一种电化学腐蚀，较之其他腐蚀藤式，诸如点蚀縫:隙腐蚀和应力腐蚀晶间腐蚀:尤其蓉'S 扭现在焊接过蠢中,:虜焊縫又是设备中最知静弱的环节，因 此，在_产生爾中:要对晶间腐蚀给予足够的重视4产&焊缝晶间腐蚀的不镑钢构件在外形上役有祍何变化，餘焊缝区域外，其余母材均未被腐蚀，仍保持着明亮的金属，光泽^因此，晶间腐蚀不易通过常规手段进行检查，往往发生破坏时，已经为时 晚矣，難#f t极大。

晶间腐蚀能被坏晶粒间的结合力,造成备项机械性能大范围下降,形成晶羿失效的结构，即#晶粒:的机械性能完好爾互相聪系的晶界却=脆截不堪奧氏体不锈钢之所以不镑是因为有大于12%的铬元素形成的钝化层。

但是在加热状态下，晶内碳元素的扩散速度大于 铬元素的扩散速度，晶界载会富檗太暈M嵌元素，由于撰:元素 与铬元素的亲和力较强，会与处于義弄处的铬元素:形成m2a(m表示铬和铁元素)，从而第耗掉晶猙:；|暈:的铬元素，使 晶界贫铬(:小子12%)而形成腐蚀。

另外,西格玛灌在勗界的析出同祥会造成类似的贫锡区，也会导致晶间腐蚀的发生，这是超低碳奥氏你不锈钢发隹晶间腐蚀:的原厲捧接过靈中，加热过麓会加速勗界附近元素的迁移，使屬本没有勗眞腐蚀性能的母材也在焊缝附近产生贫铬区，因此，在焊接工艺评定中，晶间腐蚀敏感性试验長十分必要的。

316L不锈钢焊接施工技术方案摘要：本项目为非标产品除尘脱硫塔的制作、安装，其材质为超低碳不锈钢一316L，塔内为酸性介质,因此对焊缝抗腐蚀要求较高。

为严禁渗碳现象发生，施工过程对工艺选择及防护要求非常严格。

为此文中对焊工、焊接方法选择,施工工具和场地选择都提出了严格要求。

此设备薄壁，主体部分壳体仅吕=3mm，直径最大处甲二2。

sm，相对高度约为16m,焊接施工过程中要防止变形，装配过程施工难度较大，反变形的控制也是文中的亮点之一。

为保证焊缝耐腐蚀性能，必须在焊缝施焊完毕后较短时间内酸洗钝化以保证焊缝表面耐腐蚀性。

本论文从焊接准备、焊接施工工艺、焊接检验及安全防护四方面详述了除尘脱硫塔的高质量的焊接制作过程要求。

关键词:含硫废气防渗碳手工电弧焊变形小电流分段焊退焊法1项目背景（前言)本项目为北京隆生精英环保设备有限公司总包除尘脱硫塔的制作、安装。

其除尘脱硫塔为非标产品。

设备主体采用的材料为超低碳不锈钢一316L。

设备运行时内部介质为含硫的废气，通过喷水与废气反应生成酸，来减少废气对空气的污染，因此设备抗腐蚀性要求较高。

为防止晶间腐蚀,对施工过程的工艺选择及防护要求非常严格，严禁渗碳现象发生。

此外该设备主体部分壳体仅各=3~、直径最大处甲=2。

8m,相对高度约为16m，因此焊接施工过程中要防止变形，装配过程施工难度较大。

项目开工初期由工艺责任师组织技术人员熟悉图纸，在自审的基础上召集设计单位共同会审图纸研究制造方案，并最终确认达成双方认可的制造工艺流程和方案。

本方案是在熟悉图纸了解设计施工要求的基础上编制而成。

2焊接施工方案本焊接施工方案对焊接准备、焊接施工工艺、焊接检验及安全防护四方面提出了要求。

技术要求按照国家现行规范《现场设备、工业管道焊接工程施工及验收规范》编制。

现场焊接施工遵照此方案执行。

2。

1焊前准备a、焊接人员准备由经过考试合格的焊工持证上岗，焊工操作证上合格项应与设备要求相适应.b、焊接材料准备(l)母材本工程主体部分所用的钢材材质为316L，使用前必须经过材料复验,确保所用材料化学成分符合标准要求，以保证其抗腐蚀性。

奥氏体不锈钢的焊接特点及焊接工艺【摘要】奥氏不锈钢的焊接技术在我国得到了广泛的使用，其虽然有很多的优点，但仍还存在许多的缺点，本文将从奥氏体不锈钢的化学成分、组织和性能，奥氏体不锈钢焊接方法，奥氏体不锈钢焊接问题及解决措施等方面去了解在这方面内容。

【关键词】奥氏体，不锈钢，焊接工艺，焊接特点一、前言不锈钢是一种广泛使用的金属材料，而且不锈钢使用的前景也是十分广阔的，我们应该深入的了解不锈钢焊接的本质和实在意义，为下一步发展打下坚实的基础。

本文的简单介绍和深入理解将会给读者带来全新的和全方位的视角去看待奥氏不锈钢的优缺点。

二、奥氏体不锈钢的化学成分、组织和性能奥氏体不锈钢基本成分为18%Cr、8%Ni，简称18- 8 型不锈钢。

为了调整耐腐蚀性、力学性能、工艺性能和降低成本，在奥氏体不锈钢中还常加入Mn、Cu、N、Mo、Ti、Nb 等合金元素，以此在18- 8 型不锈钢基础上发展了许多新钢种。

奥氏体不锈钢具有良好的焊接性、低温韧性和无磁性等性能，其特点是含碳量低于0.1%，利用Cr、Ni 配合获得单相奥氏体组织，具有良好的冷变形能力、较高的耐蚀性和塑性，可以冷拔成很细的钢丝、冷拔成很薄的钢带或钢管。

与此同时，经过大量变形后，钢的强度大为提高，这是因为除了冷作硬化效果外，还叠加了形变诱发马氏体转变。

奥氏体不锈钢具有良好的抗均匀腐蚀能力，但在抗局部腐蚀方面仍存在一些问题。

奥氏体不锈钢焊接的主要问题是：焊接接头晶间腐蚀、焊接接头应力腐蚀开裂、焊接接头热裂等。

三、奥氏体不锈钢焊接方法奥氏体不锈钢的焊接方法有很多，例如手工焊、气体保护焊，埋弧焊、等离子焊等等。

最常用的焊接方法是手工焊（MMA），其次是金属极气体保护焊（MIG/MAG）和钨极惰性气体保护焊（TIG）。

本文以石油化工行业管道安装施工中最常用的手工电弧焊及钨极氩气保护焊为例，简单描述其焊接施工中的注意事项。

1.手工焊条电弧焊，是焊接厚度在2 mm 以上的奥氏体不锈钢板最常用的焊接方法。

304不锈钢焊接热裂的原因及解决方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March一、304不锈钢是奥氏体不锈钢，相当于1Cr19Ni9.SUS304不锈钢是0Gr18Ni9的材质，产生热裂纹的可能性比较大，奥氏体不锈钢有一个特点：他在900多度以上时是奥氏体，900多度以下至600多度时是马氏体，温度继续下降，就又转变为奥氏体。

焊接时接口开裂就是在马氏体阶段开裂的。

解决的方法：减小一下焊接时的热输入量，加大焊后水冷却的工艺，使其在马氏体阶段的时间缩短，避免焊件在敏感的温度区间停留，接口就不会裂了。

二、不锈钢的焊接1、奥氏体不锈钢的焊接不锈钢是不锈钢和耐酸钢的总称，钢中所加合金元素在10%（质量分数）以上，属于高合金钢。

它包括奥氏体型、马氏体型、铁素体型、奥氏体－马氏体型和沉淀硬化型五类。

焊接奥氏体不锈钢（0Cr18Ni9、00Cr18Ni9、0Cr18Ni12Mo2、00Cr18 Ni12Mo2、0Cr18Ni9Ti、1Cr18Ni9Ti、1Cr18Ni12Mo3Ti等）主要问题是热裂纹――焊接过程中，焊缝和热影响区金属冷却到固相线附近的高温区所产生的焊接热裂纹、脆化、晶间腐蚀――沿金属晶粒边界发生的腐蚀破坏现象。

和应力腐蚀开裂――金属材料（包括焊接接头）在一定温度下受腐蚀介质和拉应力的共同作用而产生的裂纹。

此外，因导热性差，线膨胀系数大，焊接变形也大。

1)热裂纹与结构钢相比，它的热裂纹倾向较大，在焊缝及热影响区均可能出现热裂纹。

最常见的是焊缝结晶裂纹－－在焊缝凝固过程的后期所形成的焊接裂纹，时在热影响区和多层焊层间还会出现液化裂纹。

含镍量越高，产生热烈倾向越大，而且越不容易控制。

;防止措施：a.严格限制硫、磷等杂质的含量。

b.调整焊缝金属组织，以奥氏体为主的γ＋δ双相组织具有良好抗裂性。

c.调整焊缝金属合金成分，在单相稳定奥氏钢中适当增加锰、碳、氮的含量。

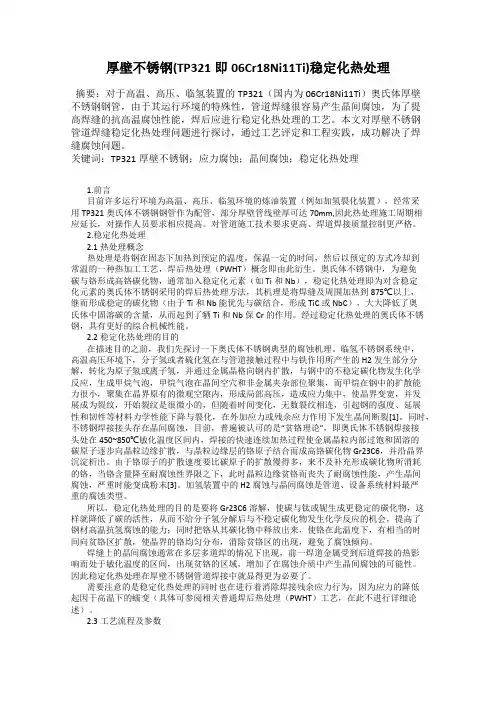

厚壁不锈钢(TP321即06Cr18Ni11Ti)稳定化热处理摘要：对于高温、高压、临氢装置的TP321（国内为06Cr18Ni11Ti）奥氏体厚壁不锈钢钢管，由于其运行环境的特殊性，管道焊缝很容易产生晶间腐蚀，为了提高焊缝的抗高温腐蚀性能，焊后应进行稳定化热处理的工艺。

本文对厚壁不锈钢管道焊缝稳定化热处理问题进行探讨，通过工艺评定和工程实践，成功解决了焊缝腐蚀问题。

关键词：TP321厚壁不锈钢；应力腐蚀；晶间腐蚀；稳定化热处理1.前言目前许多运行环境为高温、高压、临氢环境的炼油装置（例如加氢裂化装置），经常采用TP321奥氏体不锈钢钢管作为配管，部分厚壁管线壁厚可达70mm,因此热处理施工周期相应延长，对操作人员要求相应提高。

对管道施工技术要求更高、焊道焊接质量控制更严格。

2.稳定化热处理2.1热处理概念热处理是将钢在固态下加热到预定的温度，保温一定的时间，然后以预定的方式冷却到常温的一种热加工工艺，焊后热处理（PWHT）概念即由此衍生。

奥氏体不锈钢中，为避免碳与铬形成高铬碳化物，通常加入稳定化元素（如Ti和Nb），稳定化热处理即为对含稳定化元素的奥氏体不锈钢采用的焊后热处理方法，其机理是将焊缝及周围加热到875℃以上，继而形成稳定的碳化物（由于Ti和Nb 能优先与碳结合，形成TiC或NbC），大大降低了奥氏体中固溶碳的含量，从而起到了牺Ti和Nb保Cr的作用。

经过稳定化热处理的奥氏体不锈钢，具有更好的综合机械性能。

2.2稳定化热处理的目的在描述目的之前，我们先探讨一下奥氏体不锈钢典型的腐蚀机理。

临氢不锈钢系统中，高温高压环境下，分子氢或者硫化氢在与管道接触过程中与铁作用所产生的H2发生部分分解，转化为原子氢或离子氢，并通过金属晶格向钢内扩散，与钢中的不稳定碳化物发生化学反应，生成甲烷气泡，甲烷气泡在晶间空穴和非金属夹杂部位聚集，而甲烷在钢中的扩散能力很小，聚集在晶界原有的微观空隙内，形成局部高压，造成应力集中，使晶界变宽，并发展成为裂纹，开始裂纹是很微小的，但随着时间变化，无数裂纹相连，引起钢的强度、延展性和韧性等材料力学性能下降与裂化，在外加应力或残余应力作用下发生晶间断裂[1]。
