串联型稳压电路的稳压原理

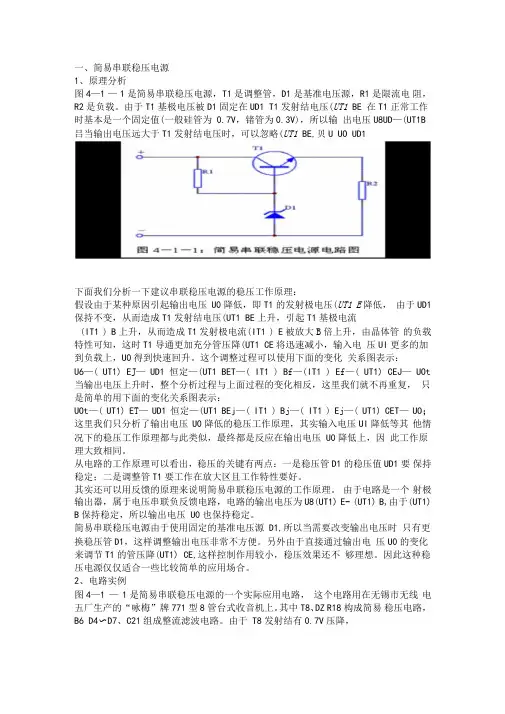

简易串联稳压电源1、原理分析图4－1－1是简易串联稳压电源，T1是调整管，D1是基准电压源，R1是限流电阻，R2是负载。

由于T1基极电压被D1固定在UD1，T1发射结电压（UT1）BE在T1正常工作时基本是一个固定值（一般硅管为0.7V，锗管为0.3V），所以输出电压UO＝UD1－（UT1）BE。

当输出电压远大于T1发射结电压时，可以忽略（UT1）BE，则UO≈UD1。

下面我们分析一下建议串联稳压电源的稳压工作原理：假设由于某种原因引起输出电压UO降低，即T1的发射极电压（UT1）E降低，由于UD1保持不变，从而造成T1发射结电压（UT1）BE上升，引起T1基极电流（IT1）B上升，从而造成T1发射极电流（IT1）E被放大β倍上升，由晶体管的负载特性可知，这时T1导通更加充分管压降（UT1）CE将迅速减小，输入电压UI更多的加到负载上，UO得到快速回升。

这个调整过程可以使用下面的变化关系图表示：UO↓→（UT1）E↓→UD1恒定→（UT1）BE↑→（IT1）B↑→（IT1）E↑→（UT1）CE↓→UO↑当输出电压上升时，整个分析过程与上面过程的变化相反，这里我们就不再重复，只是简单的用下面的变化关系图表示：UO↑→（UT1）E↑→UD1恒定→（UT1）BE↓→（IT1）B↓→（IT1）E↓→（UT1）CE↑→UO↓这里我们只分析了输出电压UO降低的稳压工作原理，其实输入电压UI降低等其他情况下的稳压工作原理都与此类似，最终都是反应在输出电压UO降低上，因此工作原理大致相同。

从电路的工作原理可以看出，稳压的关键有两点：一是稳压管D1的稳压值UD1 要保持稳定；二是调整管T1要工作在放大区且工作特性要好。

其实还可以用反馈的原理来说明简易串联稳压电源的工作原理。

由于电路是一个射极输出器，属于电压串联负反馈电路，电路的输出电压为UO＝（UT1）E≈（UT1）B，由于（UT1）B保持稳定，所以输出电压UO也保持稳定。

串联型稳压电路工作原理
串联型稳压电路是一种常见的稳压电路，由稳压二极管、电阻和负载组成。

其工作原理如下：
1. 基本原理：稳压二极管是一种具有负温度系数的二极管，其正向电压降随温度的升高而下降，因此稳压二极管可以通过改变其工作温度来调节电压。

串联型稳压电路利用这一特性，将稳压二极管与电阻串联，通过电阻对电压进行调节，从而实现稳定输出电压。

2. 稳压作用：当输入电压发生变化时，稳压二极管会自动调整自身的工作温度，使其正向电压降保持不变，从而保持输出电压的稳定性。

3. 调节范围：串联型稳压电路的调节范围一般受稳压二极管的限制，一般在几十毫伏至几伏之间。

4. 负载调节：稳压电路的输出电压还受到负载电流的影响。

当负载电流发生变化时，错误地影响稳压二极管的温度，导致输出电压的波动。

为了解决这个问题，可以在稳压二极管与电阻之间加上一个电容，通过电容的滤波作用来平稳输出电压。

总的来说，串联型稳压电路通过稳压二极管和电阻组成串联电路，通过改变稳压二极管的工作温度来调节电压，实现稳定输出电压的目的。

同时，通过加入滤波电容可以减小负载变化对输出电压的影响。

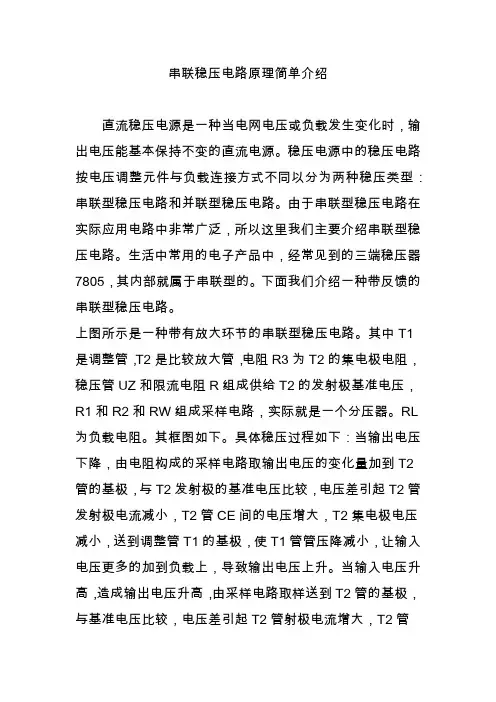

串联稳压电路原理简单介绍直流稳压电源是一种当电网电压或负载发生变化时，输出电压能基本保持不变的直流电源。

稳压电源中的稳压电路按电压调整元件与负载连接方式不同以分为两种稳压类型：串联型稳压电路和并联型稳压电路。

由于串联型稳压电路在实际应用电路中非常广泛，所以这里我们主要介绍串联型稳压电路。

生活中常用的电子产品中，经常见到的三端稳压器7805，其内部就属于串联型的。

下面我们介绍一种带反馈的串联型稳压电路。

上图所示是一种带有放大环节的串联型稳压电路。

其中T1是调整管，T2是比较放大管，电阻R3为T2的集电极电阻，稳压管UZ和限流电阻R组成供给T2的发射极基准电压，R1和R2和RW组成采样电路，实际就是一个分压器。

RL 为负载电阻。

其框图如下。

具体稳压过程如下：当输出电压下降，由电阻构成的采样电路取输出电压的变化量加到T2管的基极，与T2发射极的基准电压比较，电压差引起T2管发射极电流减小，T2管CE间的电压增大，T2集电极电压减小，送到调整管T1的基极，使T1管管压降减小，让输入电压更多的加到负载上，导致输出电压上升。

当输入电压升高，造成输出电压升高，由采样电路取样送到T2管的基极，与基准电压比较，电压差引起T2管射极电流增大，T2管CE间的电压减小，加在调整管T1的基极，使T1的管压降增大，减小输入电压的通过，最后导致输出电压下降。

综上所述，带有放大环节的串联型稳压电路一般由四个部分组成，即采样电路、基准电压、比较放大电路和调整元件，通过调整RW的阻值大小，可对输出电压的大小进行调整，所以这也是一种输出电压可调的稳压电源。

对于我们经常碰到的7805，其内部结构比这要复杂些，除了上面讲述的四个部分外，还设置了保护电路，但总的来说，是由这四个基本部分来组成。

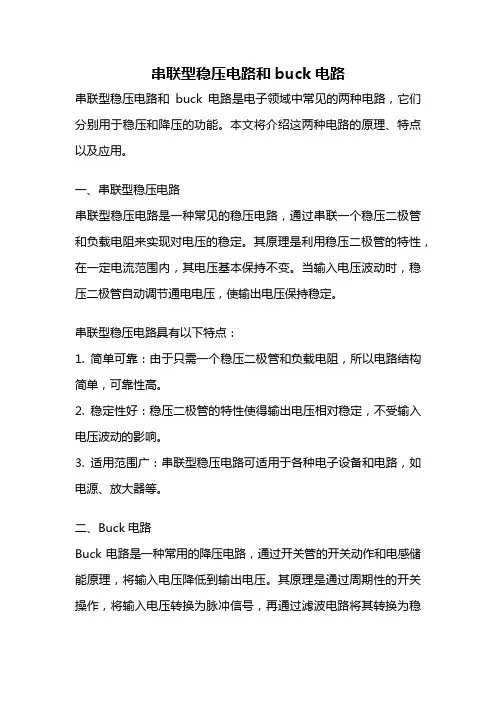

串联型稳压电路和buck电路串联型稳压电路和buck电路是电子领域中常见的两种电路，它们分别用于稳压和降压的功能。

本文将介绍这两种电路的原理、特点以及应用。

一、串联型稳压电路串联型稳压电路是一种常见的稳压电路，通过串联一个稳压二极管和负载电阻来实现对电压的稳定。

其原理是利用稳压二极管的特性，在一定电流范围内，其电压基本保持不变。

当输入电压波动时，稳压二极管自动调节通电电压，使输出电压保持稳定。

串联型稳压电路具有以下特点：1. 简单可靠：由于只需一个稳压二极管和负载电阻，所以电路结构简单，可靠性高。

2. 稳定性好：稳压二极管的特性使得输出电压相对稳定，不受输入电压波动的影响。

3. 适用范围广：串联型稳压电路可适用于各种电子设备和电路，如电源、放大器等。

二、Buck电路Buck电路是一种常用的降压电路，通过开关管的开关动作和电感储能原理，将输入电压降低到输出电压。

其原理是通过周期性的开关操作，将输入电压转换为脉冲信号，再通过滤波电路将其转换为稳定的输出电压。

Buck电路具有以下特点：1. 高效节能：Buck电路通过控制开关管的开关时间，实现对电压的精确控制，从而提高能量利用效率，减少能量损耗。

2. 小体积轻便：Buck电路由于采用开关控制方式，可以实现高频开关操作，从而减小电感和电容的体积，使整个电路体积小巧轻便。

3. 输出电压稳定：Buck电路通过反馈控制，实现对输出电压的稳定控制，可以适应不同负载的需求。

三、串联型稳压电路与Buck电路的应用串联型稳压电路和Buck电路在实际应用中有着广泛的应用。

串联型稳压电路主要应用于对电压要求较高的场合，如精密仪器、通信设备等。

由于稳压二极管的特性使得输出电压相对稳定，可以有效保护设备免受电压波动的干扰。

Buck电路主要应用于对电压降低要求较高的场合，如手机充电器、电动汽车充电器等。

Buck电路通过高效节能和小体积轻便的特点，可以实现对输入电压的有效降低，满足不同设备的需求。

串联型稳压电路工作原理1. 什么是串联型稳压电路？嘿，朋友们，今天咱们聊聊串联型稳压电路。

这听起来像是高深莫测的科技名词，其实就是一套让电压稳如老狗的电路，别看它名字长，其实用起来真心不复杂。

想象一下，你的手机、电脑要是没了电压保护，搞不好就得在一瞬间“瘫痪”了。

可别小瞧这个小小的稳压电路，它可是我们电子产品的守护神，帮我们抵挡那些电压的“波动小子”。

那么，什么叫串联呢？就是把多个组件串在一起，像串珠子一样，电流得一个个通过，才能保证电压的稳定。

这种电路的设计，简直就是为了解决我们日常生活中最常见的问题：电压不稳带来的烦恼。

试想一下，如果你正在看电影，忽然电压一波动，屏幕就黑了，简直让人心碎！2. 串联型稳压电路的工作原理2.1 稳压元件的作用好，咱们来说说串联型稳压电路是怎么工作的。

首先，这里得有一个稳压元件，通常是二极管或者稳压器，这家伙就像是你家里的门卫，专门把关，确保电流不会乱窜。

电流从电源来，经过稳压元件，二极管就开始工作了，电流只有在特定的电压下才能通过，超过这个电压的部分，嘿，就得“乖乖”放弃，转头去别的地方了。

这样一来，电路输出的电压就能稳稳当当地维持在我们需要的范围内。

2.2 工作过程中的电流流动电流流动的过程，就像是一个流动的舞蹈。

在这个舞台上，稳压元件是主角，电源是乐队，电流则是舞者。

当电源给电路提供电压时，电流像是听到音乐后兴奋的舞者，跃跃欲试。

经过稳压元件的“审查”，只有符合标准的电压才能顺利通过，真是一个“严格的舞会”。

这样一来，电流就会保持在一个相对稳定的状态，让我们的设备正常工作。

3. 优缺点分析3.1 串联型稳压电路的优点说到优点，那可真不少。

首先，这种电路结构简单，制作成本也低，简直是“省心省钱”的典范。

其次，它能很好地应对小幅度的电压波动，尤其适合用在一些对电压要求不高的场合，比如手机充电器、玩具等小型电子产品。

你想想，哪儿有便宜又实用的电路呢，没几样！此外，串联型稳压电路体积小，重量轻，真的是家居生活中的“隐形战士”。

串联型稳压电路的工作原理串联型稳压电路是一种常用的电子电路，用于确保电压的稳定性。

它由一个稳压二极管和一个限流电阻组成。

该电路可以通过调整输入电压来生成一个恒定的输出电压。

串联型稳压电路的工作原理如下：当输入电压施加到稳压二极管上时，稳压二极管会处于导通态。

在导通态下，稳压二极管的电流随着输入电压的增加而增加。

当电压达到稳压二极管的额定电压时，稳压二极管开始将电流稳定在一个具体的值。

在稳压二极管中，有一个内部参考电压源，该电压源在稳压二极管的正向电压上形成一个稳定的电压。

这个稳定的电压会通过稳压二极管的正向电压补偿电路反馈回输入电阻。

这个反馈会根据输入电压的大小来调节稳压二极管的电流，从而使输出电压保持恒定。

当输入电压低于稳压二极管的额定电压时，稳压二极管不会导通，电流不会通过稳压二极管和电阻。

这时，输出电压等于输入电压。

当输入电压高于稳压二极管的额定电压时，稳压二极管导通，电流通过稳压二极管和电阻。

稳压电路通过调节输入电阻，使电阻与稳压二极管之间的电压保持不变，从而将稳定的电压提供给负载电路。

串联型稳压电路具有以下优点：1.稳定性高：稳压二极管通过反馈机制自动调节电流，以保持输出电压恒定。

无论输入电压波动多么剧烈，输出电压都将保持不变。

2.可靠性好：稳压二极管具有快速稳定输出电压的能力，可以更好地应对电源电压的突然变化。

3.简单且成本低：串联型稳压电路的组成部件较少，制造成本较低。

但串联型稳压电路也存在一些缺点：1.能耗较高：由于稳压二极管处于导通状态下，电流会持续地通过它，从而导致一定的功耗。

2.热量较大：由于电流通过稳压二极管产生的能量损失会转化为热量，因此串联型稳压电路会产生一定的热量。

总的来说，串联型稳压电路通过稳压二极管和限流电阻来实现电压的稳定输出。

它可以提供稳定的电压给负载电路，保证负载电路的正常工作。

虽然有一些缺点，但是它在电子设备和电路中得到广泛应用，是一种简单可靠的稳压电路。

串联稳压电路工作原理1.串联稳压电路的基本原理串联稳压电路是通过在负载电路前面串联一个稳压器，使得负载电路能够得到稳定的直流电压。

稳压器的作用是通过自动调节电流或电压来保持输出电压不变。

当输入电源电压变化时，稳压电路可以自动调节输出电压或电流，以保持在设定范围内。

2.常见的串联稳压电路常见的串联稳压电路有三种类型：电阻稳压器、二极管稳压器和集成稳压器。

-电阻稳压器：电阻稳压器是一种简单的稳压电路，通过串联一个电阻器将电源电压降低到所需的输出电压。

然而，由于负载变化，输出电压也会变化，所以电阻稳压器具有较大的负载调整率。

此外，电阻稳压器也浪费了大量电功率。

-二极管稳压器：二极管稳压器通过使用一个二极管作为基本元件来实现稳压功能。

在正向偏置时，二极管会开始导通，将多余的电压释放到地上。

单个二极管只能提供固定的输出电压，不适用于变化的负载。

为了抑制输出电压的波动，常常会采用多个二极管级联的方式来实现更好的稳压效果。

-集成稳压器：集成稳压器是一种采用集成电路实现稳压功能的电路。

它由晶体管、电阻、电容等电子元件组成。

集成稳压器在保持输出电压稳定的同时，还具有较高的负载调整率和较小的静态功耗。

根据需要，可以选择不同的输出电压和电流来满足不同的应用要求。

3.典型的串联稳压电路下面以集成稳压器为例，介绍一种常见的串联稳压电路。

-集成稳压器工作原理：集成稳压器的核心部分是一个电压比较器和一个控制器。

电源电压经过转换电路进行滤波和整流，然后通过稳压器的输入端进入稳压器。

稳压器根据反馈电路中的参考电压和输出电压之间的差异，调整控制器的输出信号，控制开关管的导通时间，从而调节输出电压。

-集成稳压器的特点：集成稳压电路通过稳定器的内部反馈机制，能够快速响应输入电压的变化，实现快速调节。

它还具有精确的输出电压和电流控制功能，以及过压保护和过流保护功能，确保稳压器和负载的安全。

4.串联稳压电路的应用总结：串联稳压电路是一种通过在负载电路前面串联一个稳压器来保持输出电压稳定的电子电路。

串联稳压电源原理概述串联稳压电源是一种电子电源，其主要作用是将不稳定的输入电压转换为稳定的输出电压。

这类电源通常采用线性稳压器或开关稳压器的电路结构。

以下是串联稳压电源的原理概述：1.基本原理：串联稳压电源的基本原理是通过电路中的稳压器来维持输出电压在一个稳定的水平，不受输入电压变化的影响。

这样可以确保在负载变化或输入电压波动时，输出电压保持相对恒定。

2.线性稳压器：串联稳压电源中常用的一种稳压器是线性稳压器。

线性稳压器通过调整电阻网络，将多余的电压转化为热能散失，从而保持输出电压的稳定。

常见的线性稳压器包括普遍使用的三端稳压器（例如LM317）或基于二极管和晶体管的设计。

3.开关稳压器：另一种常见的串联稳压电源是开关稳压器。

开关稳压器利用电感、电容和开关管来实现电压的调整。

相对于线性稳压器，开关稳压器的效率更高，但可能会引入一些电磁干扰。

4.负载调整：串联稳压电源需要能够适应负载变化。

为了实现这一点，通常在电路中包含有负载调整电路，使得在负载变化时，稳压电源能够迅速调整以保持输出电压的稳定性。

5.过压保护：为了防止输出电压超过设定值，串联稳压电源通常包含过压保护电路。

这些保护电路可以通过截断或调整电路来确保输出电压不会超过预定的安全水平。

6.输入电压变化补偿：串联稳压电源也需要考虑输入电压的变化。

通过采用适当的电路设计，如使用差分放大器和反馈电路，可以实现对输入电压变化的补偿，从而维持输出电压的稳定性。

串联稳压电源广泛应用于需要稳定电压的电子设备，例如通信设备、实验室仪器、计算机系统等。

选择合适的稳压电源类型通常取决于具体应用的要求和性能标准。

串联型直流稳压电源工作原理串联型直流稳压电源是一种常见的电源类型，用于为电子设备提供稳定的直流电源。

其工作原理主要分为三个方面：整流、滤波和稳压。

首先，整流是通过将交流电转换为直流电的过程。

通常采用整流桥电路来完成，整流桥电路由四个二极管组成，可以将交流电的正、负半波分别变换为直流电的正、负半波。

交流电经过整流后变为含有较大的纹波的直流电。

接下来是滤波，主要是对经过整流后的直流电进行滤波处理，去除或减小其中的纹波。

一般采用电容滤波器来实现。

电容滤波器利用电容的充放电特性，对纹波进行平滑滤波。

在电容滤波器中，电容充电时可以吸收纹波电压，而充电电流间歇供应到输入负载上；而电容放电则通过输出负载的从电容电阻式滤波电路中获得电流。

最后是稳压，稳压主要是通过反馈控制的方式，对滤波后的直流电进行稳定输出。

其中最常见的稳压控制方式是采用反馈电路，以及一些稳压元件，如稳压二极管、稳压器等。

当负载发生变化时，反馈电路可以感知到输出电压的变化，并通过电子元件将变化传递到稳压器中，使稳压器对输出电压进行调整，以保持输出电压稳定不变。

整流、滤波和稳压是串联型直流稳压电源工作的三个关键环节，它们相互配合，共同实现了对交流电的转换、纹波的滤波和输出电压的稳定。

在整个过程中，稳压器起到了至关重要的作用，它通过不断调整输出电压的方式，实现了对电子设备需要的稳定输出。

然而，串联型直流稳压电源并非没有缺点。

首先，由于采用了整流和滤波技术，稳压电源的成本相对较高。

其次，滤波器的电容具有容量限制，当输出电流较大时，可能无法满足对纹波的完全滤波。

此外，稳压电源对输入电源的稳定程度要求较高，对功率因数的要求也较高。

总的来说，串联型直流稳压电源是一种常用的电源类型，可以为电子设备提供稳定的直流电源。

其工作原理主要包括整流、滤波和稳压三个步骤。

尽管存在一些缺点，但串联型直流稳压电源在广泛的电子设备中得到了广泛应用。
