工业防爆电视监控系统施工规范标准

1.视频监控工程一．摄像机安装规范1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。

安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m?2.室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用3.电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景4.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。

镜头视场内，不得有遮挡监视目标的物体5.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

摄像机的安装应牢靠、紧固6.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离7.从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。

摄像机的电缆和电源线应固定，不得用插头承受电缆的自重? 8.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书不觉上求价要察有存在扰干和评，通后调头?9.摄像图像伤主观损量质10.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常二．线缆部分规范1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行2.220V?电源线不能与视频线、控制线等弱电线路同管3.网信号线两端水晶头终采用568B求殊要）特外除的设准标（个备别有。

标准568B：橙白-1-2，绿白-3，蓝-4，蓝白-5橙，-6，褐白-7，褐-8绿，4.经络号信网过的室外5.所有网络信号线两端需采用明显的永久性标签6.PVC管、钢管和桥架在室外的接口处应做防水处理7.所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体8.线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm 左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右?9.网络信号线必须采用满足超五类标准以上的UTP电缆。

工业电视施工方案工业电视是用于监控和显示工业生产过程的电视系统，通常应用于工业控制室、生产车间、安全监控等场所。

工业电视施工方案包括工业电视系统的设计、安装、调试和维护等内容。

以下是一个1200字以上的工业电视施工方案的示例：一、设计方案1.根据工业电视的应用场所和需求，进行参数规划和系统设计。

包括选择合适的屏幕尺寸、分辨率、显示数量等。

2.根据工业电视系统的布置和安装位置，设计合理的布线方案，确保视频信号的传输质量和稳定性。

3.根据工业电视系统的监控需求，设计适当的摄像头数量、类型和布置位置。

考虑到工业环境的特殊要求，选择防爆、防水、防尘等特殊型号的摄像头。

4.根据工业电视系统的控制需求，设计适当的控制系统，包括选择控制设备和布置控制面板等。

二、安装方案1.根据设计方案，进行屏幕、摄像头、控制设备等硬件设备的安装。

2.进行视频信号线路的布线和连接工作，确保视频信号传输的可靠性。

注意使用合适的视频信号线材，避免电磁干扰和信号衰减。

3.对摄像头进行调整和定位，确保监控画面的清晰度和角度的合适性。

考虑到工业环境的特殊要求，安装摄像头时需要注意防水、防尘、防爆等措施。

4.安装控制设备和控制面板，与摄像头和显示屏进行连接，确保控制的灵活性和方便性。

对于需要远程控制的工业电视系统，可以考虑使用网络控制设备。

三、调试方案1.对工业电视系统进行全面的功能测试，包括视频显示、摄像头控制、信号传输等方面。

检查每个设备的工作状态和连接是否正常。

2.对摄像头进行调整和校准，保证图像质量的清晰度和稳定性。

通过比对监控画面和物体实际情况，调整摄像头的焦距、灵敏度等参数。

3.针对网络控制设备的工业电视系统，进行网络连接和远程控制的调试。

确保网络连接的稳定性和远程控制的可靠性。

四、维护方案1.制定工业电视系统的定期维护计划，包括定期清洁显示屏、摄像头等设备表面。

检查设备的工作状态和连接是否正常。

2.定期检测视频信号的传输质量，包括检查视频信号线路连接是否松动、摄像头焦距是否正常等。

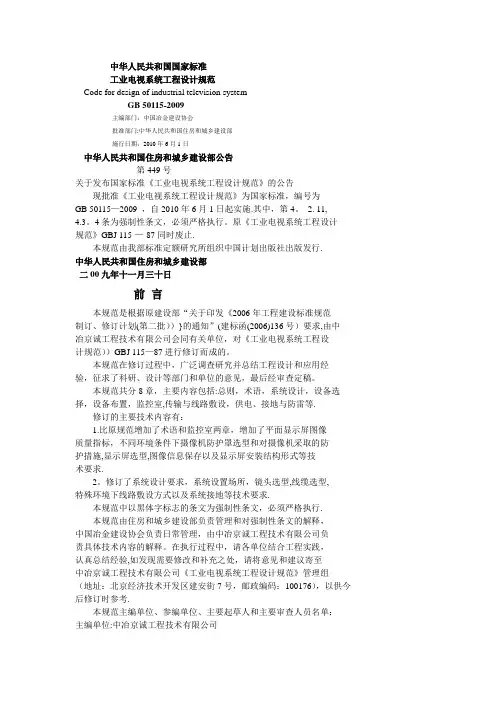

中华人民共和国国家标准工业电视系统工程设计规范Code for design of industrial television systemGB 50115-2009主编部门：中国冶金建设协会批准部门:中华人民共和国住房和城乡建设部施行日期：2010年6月1日中华人民共和国住房和城乡建设部公告第449号关于发布国家标准《工业电视系统工程设计规范》的公告现批准《工业电视系统工程设计规范》为国家标准，编号为GB 50115—2009 ，自2010年6月1日起实施.其中，第4。

2. 11,4.3。

4条为强制性条文，必须严格执行。

原《工业电视系统工程设计规范》GBJ 115-—-87同时废止.本规范由我部标准定额研究所组织中国计划出版社出版发行.中华人民共和国住房和城乡建设部二00九年十一月三十日前言本规范是根据原建设部“关于印发《2006年工程建设标准规范制订、修订计划(第二批））}的通知”(建标函(2006)136号）要求,由中冶京诚工程技术有限公司会同有关单位，对《工业电视系统工程设计规范））GBJ 115—87进行修订而成的。

本规范在修订过程中，广泛调查研究并总结工程设计和应用经验，征求了科研、设计等部门和单位的意见，最后经审查定稿。

本规范共分8章，主要内容包括:总则，术语，系统设计，设备选择，设备布置，监控室,传输与线路敷设，供电、接地与防雷等.修订的主要技术内容有：1.比原规范增加了术语和监控室两章，增加了平面显示屏图像质量指标，不同环境条件下摄像机防护罩选型和对摄像机采取的防护措施,显示屏选型,图像信息保存以及显示屏安装结构形式等技术要求.2。

修订了系统设计要求，系统设置场所，镜头选型,线缆选型,特殊环境下线路敷设方式以及系统接地等技术要求.本规范中以黑体字标志的条文为强制性条文，必须严格执行.本规范由住房和城乡建设部负责管理和对强制性条文的解释，中国冶金建设协会负责日常管理，由中冶京诚工程技术有限公司负责具体技术内容的解释。

工业电视系统工程设计标准工业电视系统是指应用于工业领域的监控和调度系统，广泛应用于工厂车间、生产线、仓储物流等环境中。

对于工业电视系统的工程设计，有一系列的标准和要求。

一、系统设计原则1. 实用性：系统设计应满足用户对信息获取、监控和调度的实际需求，提高生产效率和安全性。

2. 稳定性：系统设计应保证系统稳定运行，抗干扰能力强，能够适应恶劣工业环境的要求。

3. 灵活性：系统设计应考虑未来的扩展和升级需求，能够适应不同规模和复杂度的工业场景。

4. 可靠性：系统设计应具备高可靠性，采用优质的设备和材料，以确保系统长期稳定工作。

二、系统硬件设计1. 摄像机选择：根据实际需要选择合适的摄像机，应考虑画质、分辨率、色彩还原度、低照度性能等因素。

2. 视频传输：设计合理的视频传输方案，包括布线、网络设备以及传输协议的选择。

3. 显示设备：选择高质量的显示设备，能够满足不同环境下的要求，比如防尘、防爆等特殊需求。

4. 电源供应：为系统提供稳定可靠的电源供应，包括备用电源和不间断电源等。

三、系统软件设计1. 视频采集与处理：通过软件对摄像机采集到的视频进行处理和优化，确保图像清晰、稳定。

2. 视频存储：设计合理的视频存储方案，包括存储容量、存储时长、备份策略等。

3. 数据传输与共享：设计系统能够实现数据的传输和共享，比如通过网络实时监控、远程访问等。

4. 报警与事件处理：设计系统具备报警和事件处理的功能，可根据设定的规则进行报警和处理。

四、系统安全设计1. 用户权限管理：设计系统具备完善的用户权限管理功能，确保只有授权人员可以访问和操作系统。

2. 防火墙和网络安全：配置防火墙和其他网络安全设备，保障系统免受未经授权的访问和攻击。

3. 数据加密与备份：对系统数据进行加密和定期备份，以保护数据的安全性和完整性。

4. 系统巡检与维护：设计系统具备定期巡检和维护的功能，确保系统稳定运行和故障排除。

五、工程验收与维护1. 工程验收：系统建设完成后，进行验收测试，确保系统按照需求和标准设计实施。

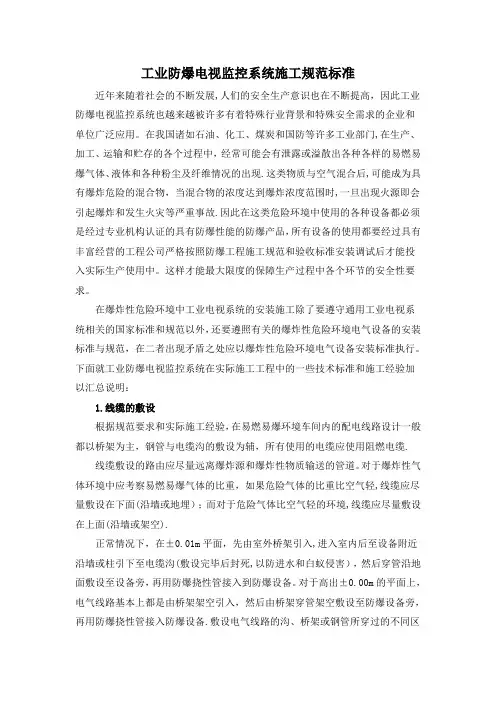

工业防爆电视监控系统施工规范标准近年来随着社会的不断发展,人们的安全生产意识也在不断提高，因此工业防爆电视监控系统也越来越被许多有着特殊行业背景和特殊安全需求的企业和单位广泛应用。

在我国诸如石油、化工、煤炭和国防等许多工业部门,在生产、加工、运输和贮存的各个过程中，经常可能会有泄露或溢散出各种各样的易燃易爆气体、液体和各种粉尘及纤维情况的出现.这类物质与空气混合后,可能成为具有爆炸危险的混合物，当混合物的浓度达到爆炸浓度范围时,一旦出现火源即会引起爆炸和发生火灾等严重事故.因此在这类危险环境中使用的各种设备都必须是经过专业机构认证的具有防爆性能的防爆产品，所有设备的使用都要经过具有丰富经营的工程公司严格按照防爆工程施工规范和验收标准安装调试后才能投入实际生产使用中。

这样才能最大限度的保障生产过程中各个环节的安全性要求。

在爆炸性危险环境中工业电视系统的安装施工除了要遵守通用工业电视系统相关的国家标准和规范以外，还要遵照有关的爆炸性危险环境电气设备的安装标准与规范，在二者出现矛盾之处应以爆炸性危险环境电气设备安装标准执行。

下面就工业防爆电视监控系统在实际施工工程中的一些技术标准和施工经验加以汇总说明：1.线缆的敷设根据规范要求和实际施工经验，在易燃易爆环境车间内的配电线路设计一般都以桥架为主，钢管与电缆沟的敷设为辅，所有使用的电缆应使用阻燃电缆.线缆敷设的路由应尽量远离爆炸源和爆炸性物质输送的管道。

对于爆炸性气体环境中应考察易燃易爆气体的比重，如果危险气体的比重比空气轻,线缆应尽量敷设在下面(沿墙或地埋）；而对于危险气体比空气轻的环境,线缆应尽量敷设在上面(沿墙或架空).正常情况下，在±0.01m平面，先由室外桥架引入,进入室内后至设备附近沿墙或柱引下至电缆沟(敷设完毕后封死,以防进水和白蚁侵害），然后穿管沿地面敷设至设备旁，再用防爆挠性管接入到防爆设备。

对于高出±0.00m的平面上，电气线路基本上都是由桥架架空引入，然后由桥架穿管架空敷设至防爆设备旁，再用防爆挠性管接入防爆设备.敷设电气线路的沟、桥架或钢管所穿过的不同区域之间墙或楼板处的空洞应采用非燃性材料（如100#水泥砂浆或防火胶泥）严密堵塞。

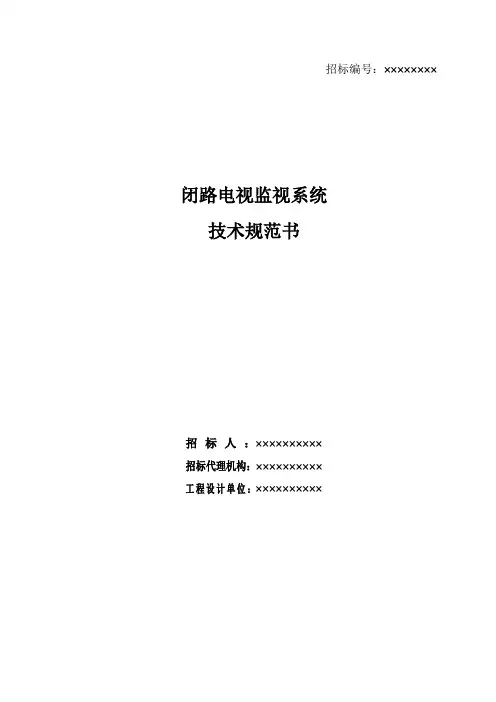

招标编号：××××××××闭路电视监视系统技术规范书招标人：××××××××××招标代理机构：××××××××××工程设计单位：×××××××××׳³³³³³³³³³技术规范书目录附件1技术规范 (1)附件2 供货范围 (20)附件3 技术资料和交付进度 (20)附件4 设备监造（工厂检验/试验） (26)附件5 性能验收试验 (28)附件6 性能保证违约金 (32)附件7 技术服务和联络 (33)附件8 交货进度 (36)附件9 价格表............................................ 错误！未定义书签。

附件10 分包商/外购部件情况. (37)附件11 大件部件情况 (38)附件12 附图 (39)附件13 技术差异表（格式） (39)附件14 投标人需要说明的其它内容......................... 错误！未定义书签。

附件1 技术规范1、总则1.1. 本招标书适用铝厂三期的闭路电视监视系统。

它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2. 本招标文件技术规范除附件1所述内容以外，附件2、3、4、5、6、7均为技术规范的要求。

1.3. 招标文件所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但投标人应保证提供符合本招标文件和工业标准的功能齐全的优质产品。

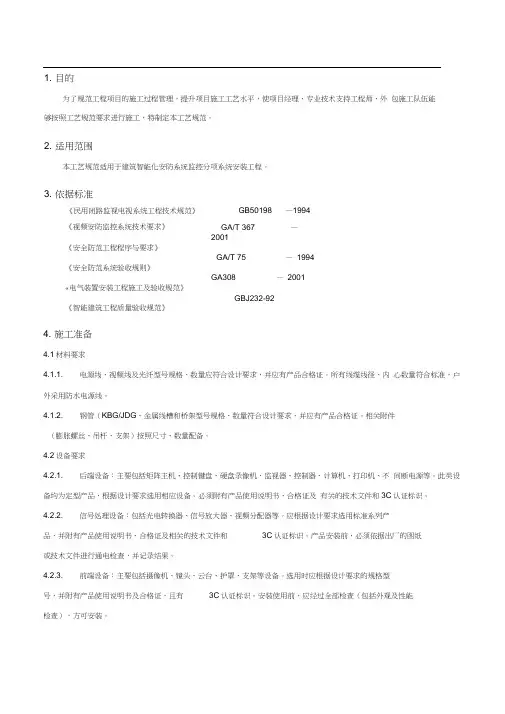

1. 目的为了规范工程项目的施工过程管理，提升项目施工工艺水平，使项目经理、专业技术支持工程师、外 包施工队伍能够按照工艺规范要求进行施工，特制定本工艺规范。

2. 适用范围本工艺规范适用于建筑智能化安防系统监控分项系统安装工程。

3. 依据标准《视频安防监控系统技术要求》 《安全防范工程程序与要求》《安全防范系统验收规则》«电气装置安装工程施工及验收规范》《智能建筑工程质量验收规范》4. 施工准备4.1材料要求 4.1.1.电源线、视频线及光纤型号规格、数量应符合设计要求，并应有产品合格证。

所有线缆线径、内 心数量符合标准，户外采用防水电源线。

4.1.2. 钢管（KBG/JDG 、金属线槽和桥架型号规格、数量符合设计要求，并应有产品合格证。

相关附件（膨胀螺丝、吊杆、支架）按照尺寸、数量配备。

4.2设备要求 4.2.1.后端设备：主要包括矩阵主机、控制键盘、硬盘录像机、监视器、控制器、计算机、打印机、不 间断电源等。

此类设备均为定型产品，根据设计要求选用相应设备。

必须附有产品使用说明书、合格证及 有关的技术文件和3C 认证标识。

4.2.2. 信号处理设备：包括光电转换器、信号放大器、视频分配器等。

应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和 3C 认证标识。

产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。

4.2.3. 前端设备：主要包括摄像机、镜头、云台、护罩、支架等设备。

选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有 3C 认证标识。

安装使用前，应经过全部检查（包括外观及性能检查），方可安装。

《民用闭路监视电视系统工程技术规范》GB50198—1994 GA/T 367 —2001 GA/T 75— 1994 GA308— 2001GBJ232-92GB50339-20034.3主要机具与测试设备4.3.1. 剥线钳、电工刀、尖嘴钳、试电笔、电络铁、穿线器、对讲机。

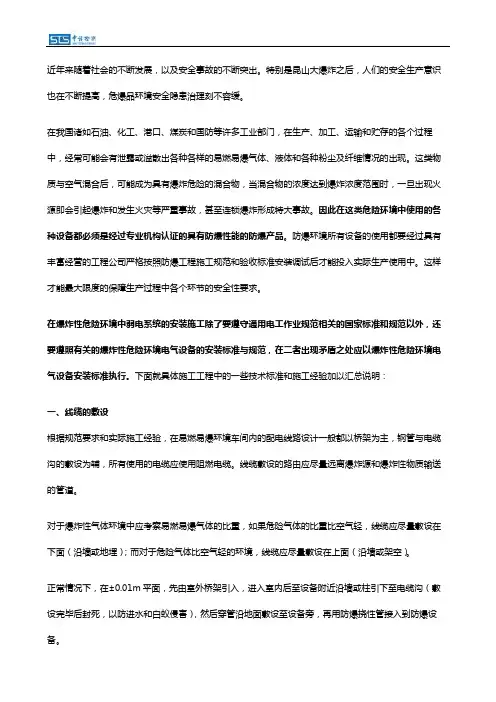

近年来随着社会的不断发展，以及安全事故的不断突出。

特别是昆山大爆炸之后，人们的安全生产意识也在不断提高，危爆品环境安全隐患治理刻不容缓。

在我国诸如石油、化工、港口、煤炭和国防等许多工业部门，在生产、加工、运输和贮存的各个过程中，经常可能会有泄露或溢散出各种各样的易燃易爆气体、液体和各种粉尘及纤维情况的出现。

这类物质与空气混合后，可能成为具有爆炸危险的混合物，当混合物的浓度达到爆炸浓度范围时，一旦出现火源即会引起爆炸和发生火灾等严重事故，甚至连锁爆炸形成特大事故。

因此在这类危险环境中使用的各种设备都必须是经过专业机构认证的具有防爆性能的防爆产品。

防爆环境所有设备的使用都要经过具有丰富经营的工程公司严格按照防爆工程施工规范和验收标准安装调试后才能投入实际生产使用中。

这样才能最大限度的保障生产过程中各个环节的安全性要求。

在爆炸性危险环境中弱电系统的安装施工除了要遵守通用电工作业规范相关的国家标准和规范以外，还要遵照有关的爆炸性危险环境电气设备的安装标准与规范，在二者出现矛盾之处应以爆炸性危险环境电气设备安装标准执行。

下面就具体施工工程中的一些技术标准和施工经验加以汇总说明：一、线缆的敷设根据规范要求和实际施工经验，在易燃易爆环境车间内的配电线路设计一般都以桥架为主，钢管与电缆沟的敷设为辅，所有使用的电缆应使用阻燃电缆。

线缆敷设的路由应尽量远离爆炸源和爆炸性物质输送的管道。

对于爆炸性气体环境中应考察易燃易爆气体的比重，如果危险气体的比重比空气轻，线缆应尽量敷设在下面（沿墙或地埋）；而对于危险气体比空气轻的环境，线缆应尽量敷设在上面（沿墙或架空）。

正常情况下，在±0.01m平面，先由室外桥架引入，进入室内后至设备附近沿墙或柱引下至电缆沟（敷设完毕后封死，以防进水和白蚁侵害），然后穿管沿地面敷设至设备旁，再用防爆挠性管接入到防爆设备。

对于高出±0.00m的平面上，电气线路基本上都是由桥架架空引入，然后由桥架穿管架空敷设至防爆设备旁，再用防爆挠性管接入防爆设备。

XXXXXX有限公司XXXXXX项目防爆视频监控系统设计方案编制：XXX审批：XXX日期：XXXXXXXXXXX项目-防爆视频监控系统方案目录第一章系统设计方案 (2)一、概述 (3)二、设计依据 (4)三、设计原则 (5)四、系统设计说明 (6)1、系统组成 (6)2、系统拓扑图 (7)3、实现功能 (7)4、设备安装说明 (9)5、主要设备材料列表 (10)6、主要设备性能参数 (13)第二章施工组织设计 (21)一、施工部署及总进度计划 (21)二、保证工期的措施 (22)三、质量标准 (22)四、保证工程质量的措施 (23)五、密切与甲方的配合措施 (25)六、保证施工安全措施 (26)七、文明生产等其它管理措施 (28)八、管理人员岗位职责 (30)-2-第三章服务保障 (36)一、技术培训 (36)二、技术支持 (37)三、工程维护 (37)四、其它承诺 (38)第一章系统设计方案一、概述石油石化行业是国家安全防范的重点对象，企业资产和企业员工需要得到妥善的防护，否则一旦发生火灾或者爆炸等事故，将会造成重大的人员伤亡和财产损失。

近年来，世界各地石油石化工厂装置爆炸事故频繁发生，为了确保企业人员、装备设备以及财产安全，设计出一整套针对石油石化行业的智能监控系统至关重要。

XXXXXX项目-防爆视频监控系统应用可分为两部分，一是工业视频监控系统，主要应用在生产环节；二是综合安防系统，主要应用于园区安保监控。

XXXXXX项目是以液化天然气、压缩天然气生产为主，生产装置多为高危、高爆场所，针对这种易燃、易爆、易腐蚀的环境，我公司可提供完善的安防系统解决方案，在这种高敏感度环境中为工作人员和生产装置提供安全保障。

监控区域包括公共区域及生产区域，实现全厂安防系统的集中统一管理。

安防系统的建设目的都是为了：监视工厂园区及生产区域环境，以加强生产现场的安全管理，保证人员及工艺装置安全，为事故预防及处理提供可靠依据。

第一章总则第1.0.1条为使工业电视系统的工程设计更好地贯彻执行党和国家的有关方针政策，做到技术先进、经济合理、安全适用和确保质量，特制定本规范。

第1.0.2条本规范适用于工业企业新建、扩建和改建工程的一般有线传输电视信号的闭路电视系统。

对于扩建和改建工程，应从实际出发，注意充分利用原有设施。

第1.0.3条工业电视系统的设置范围，宜遵守下列规定：一、生产过程中，凡属条件恶劣（高温、高粉尘、高噪声、强放射性辐射等），操作人员不易直接观察到而为了保证产品质量、提高生产效率、确保设备和人身安全又必须边观察边操作的生产部位，应设生产过程监视电视系统；二、根据生产管理需要，可设置企业（车间）生产调度监视电视系统；三、生产过程需要远距离传送化学成份分析结果或其他数据图表时，可设置图象信息传递电视系统；四、根据生产工艺实际需要，应设置特殊场合的工业电视系统。

第1.0.4条工业电视系统工程设计，除应执行本规范外，尚应符合国家现行的《工业企业通信设计规范》、《工业企业通信接地设计规范》、《爆炸和火灾危险场所电力装置设计规范》等有关规定。

第二章系统设计第2.0.1条工业电视系统的设计应符合生产工艺操作及管理的需要，并满足运行可靠、操作简单、维修方便和适应工程环境条件等要求。

第2.0.2条工业电视系统信号制式宜符合下列规定：一、黑白工业电视信号可采用D制式，扫描方式可为随机隔行或2∶1隔行扫描；二、彩色工业电视信号可采用PAL－D制式。

第2.0.3条工业电视宜采用黑白电视系统；在对监视目标有彩色要求时，可采用彩色电视系统。

第2.0.4条工业电视系统的图象质量指标，应符合下列规定：一、图象信息传递用的黑白工业电视系统水平清晰度，不应低于450电视行；二、一般生产过程监视用的黑白工业电视系统水平清晰度，不应低于350电视行；三、环境条件恶劣情况下使用的黑白工业电视系统水平清晰度，不应低于300电视行；四、彩色工业电视水平清晰度，不应低于250电视行。

安防系统设计及技术要求总则1. 设计中选用的监控系统设备必须符合国家有关标准和行业标准要求，通 过国家指定检验机构审查和检验合格，防爆设备应具有防爆合格证。

2. 系统的设计应在满足防爆要求的前提下， 注重安全性、 可靠性和稳定性， 做到功能先进，易于管理、易于维护，可扩充性强。

3. 本技术要求提供的配置清单为最低配置，若变更产品，其防爆等级、技 术参数、功能要求不得低于本技术要求的配置。

4. 操作应简单实用，利用控制键盘可将系统中的任意一路图像在电视墙上 进行放大显示，对前端设备（视频采集、报警信号、数据采集、现场开 关、防爆LED 显示屏等）进行遥控。

5. 在系统授权的情况下能通过网络终端随时察看各个部位的生产情况，能 进行回放和下载历史记录。

6. 系统的设计、选型、安装应符合下列标准，如有新的标准，则应执行新 的或更高的技术标准： • 防爆标准要求• 安全防范系统通用图形符号 • 安全防范工程程序与要求 • 安全防范工程技术规范 • 民用建筑电气设计规范 • 电视监控工程程序与要求 • 工业电视系统工程设计规范 • 电器安装工程施工及验收规范 • 计算机网络规范• 民用闭路监视电视系统工程技术规范 GB50198-2001 • 安全防范系统验收规则 GA/T308-2001 • 智能建筑设计标准GB/T50314-2000*系统主要功能要求 1 、实时监视功能GB3836 1; .2-2000 GA/T74-2001 GA/T75-2001 GB 50348-2004 JGT/T16-92 GA/T 75-94 GBJ115 -98 GBJ232-92100BASE-T1）运行人员随时能够对接入控制主机的监视点的视频图像进行监视，所显示的画面是实时的（25帧/ 秒）。

所有显示器均可按预置设定的流程成组（如四画面一组）或单独自动巡视各监视区域，也可手动定点监视重要区域。

2）在每路视频图像上，均能叠加日期、时间、摄像头号、监视区域名称等。

监控施工标准
首先，对于材料选用方面，监控施工标准需要确保所选用的材
料符合国家相关标准，并且具有相应的检测报告。

在施工过程中，
需要对材料的运输、存储和使用进行监控，确保材料不受损坏和污染，以保证施工质量。

其次，施工工艺也是监控施工标准的重要方面。

在施工过程中，需要对施工工艺进行严格监控，确保施工按照设计要求进行，不得
擅自改变施工工艺，以免影响工程质量和安全。

另外，安全措施也是监控施工标准不可或缺的一部分。

在施工
现场，需要严格执行相关的安全规定，保证施工人员的人身安全，
同时要对施工现场进行定期检查，及时发现并解决安全隐患，确保
施工过程中的安全。

除此之外，监控施工标准还需要对施工人员进行培训和考核，
确保他们具备相应的技术和操作能力，能够按照标准要求进行施工。

同时，需要建立健全的监控机制，对施工过程进行全程监控，及时
发现并解决问题，确保施工质量和安全。

总之，监控施工标准是确保施工质量和安全的重要手段，需要从材料选用、施工工艺、安全措施等方面进行全面监控，确保施工按照标准要求进行，达到预期的效果。

希望施工单位能够重视监控施工标准，确保施工质量和安全，为工程的顺利进行提供保障。

监控系统工程施工规范一、总则1.1 监控系统工程施工规范是制定和执行的技术规范，目的是保证监控系统工程施工质量，确保监控设备的可靠性和稳定性，提高监控系统的使用寿命并保证工程质量。

本规范适用于各类监控系统的安装、调试和维护工作。

1.2 监控系统工程施工应符合国家相关规定，遵循工程技术标准和规范，按照工程设计图纸和合同要求进行施工，保证监控系统工程施工的顺利进行。

1.3 施工单位在施工前，应根据施工合同和设计文件，制定施工计划、组织设计、调试、工艺、安全、质量、文明施工等各项工作。

1.4 施工单位和建设单位应加强沟通和协作，做好项目管理和施工监督，确保监控系统工程施工的质量和安全。

二、施工前的准备工作2.1 施工单位应按合同要求，积极组织施工前的准备工作，包括开展项目管理和技术交底、制定施工计划和工作方案、组织施工人员和设备，准备施工材料和工具，等等。

2.2 施工单位应确保施工现场的周围环境清理干净，场地平整，施工安全通道畅通，确保施工场地的安全和整洁。

2.3 施工单位应备齐相关资质和证件，包括工程施工组织设计、安全生产许可证、职业健康安全管理体系认证证书等。

2.4 施工单位应对施工现场进行全面排查，及时修复设施损坏和安全隐患，确保施工现场的安全。

2.5 施工单位应根据监控系统工程设计图纸和相关规范，确定监控设备和布线的位置和方式，合理规划设备布局，避免设备之间的干扰和影响。

2.6 施工单位应严格按照设计要求，审查材料，对设备设施的强度、稳定性进行检测，保证施工质量。

2.7 施工单位应确定监控系统工程的监理单位，并与监理单位充分沟通，确保监理单位对工程实施的监督和检测。

三、施工的具体要求3.1 施工单位应根据施工计划，合理安排施工人员和设备，合理分工，严格按照设计要求和工艺流程进行施工作业。

3.2 施工单位应对施工现场进行严格管理，保证施工现场的秩序井然，严禁无关人员闲逛。

3.3 施工单位应对施工现场进行有效的安全保护，保证施工人员的人身安全。

防爆厂区监控安装规范标准1. 引言防爆厂区监控安装规范标准是为了确保厂区监控设备的可靠性、安全性和有效性而制定的。

本标准适用于所有需要使用防爆设备的厂区监控系统。

2. 规范要求2.1 安全性要求2.1.1 所有监控设备必须符合国家相关标准，并通过相关部门的安全检测。

2.1.2 所有监控设备必须能够适应恶劣的工作环境，具备防水、防尘、防腐蚀等功能。

2.1.3 所有监控设备必须能够抵御外部物体的撞击和震动。

2.1.4 所有监控设备必须采用防爆外壳和防爆电缆进行保护，以防止发生爆炸事故。

2.2 安装要求2.2.1 安装位置的确定应根据厂区的实际情况，选择能够最大程度覆盖厂区的区域。

2.2.2 监控设备的安装高度应符合国家相关标准，以方便监控区域的全面观测。

2.2.3 监控设备的安装角度应根据实际需要进行调整，以确保监控图像的清晰度和覆盖范围。

2.2.4 监控设备的布线应采用防爆电缆，且电缆的长度应符合相关安装标准。

2.2.5 监控设备的安装应固定牢固，以防止风吹或震动导致设备移位。

2.3 监控系统设置2.3.1 监控系统应设置合适的分辨率和帧率，以满足对监控图像清晰度和流畅度的要求。

2.3.2 监控系统应具备远程访问功能，方便管理人员随时查看监控画面。

2.3.3 监控系统应具备录像和存储功能，以便回放和查证。

2.3.4 监控系统应设有报警功能，并与厂区的报警系统进行联动，能够及时发出报警信号。

2.3.5 监控系统应具备良好的用户界面和操作界面，方便管理人员进行操作和管理。

3. 安装流程3.1 安装前准备3.1.1 制定详细的安装计划和方案。

3.1.2 购买符合规范要求的监控设备和相关配件。

3.1.3 检查安装场地是否符合安装要求，并进行必要的安全措施。

3.2 设备安装3.2.1 按照安装计划和方案，将监控设备按照要求安装在预定位置。

3.2.2 对设备进行必要的调整和校准，以确保图像清晰度和覆盖范围。

3.2.3 确保所有设备的连接正确可靠，并进行必要的电气接地。

电视监控系统工程施工工艺主要控制点及要求针对XX中心办公楼闭路电视监控系统工程情况特殊、质量要求高等施工特点，我们针对每个系统施工中的共性及各自特点作出相应的施工技术方案和实施大纲。

1 施工材料进场控制措施1、会同建设单位气监理单位共同对运抵到施工现场的材料进行数量和质量的检验。

2、一证实所有材料都已检验并且合格后，方可进行施工，并与甲方共同签署《验货记录》。

3、对现场检验不合格的材料，填写《不合格品通知单》并作好记录，独立堆放，通知储运部处理。

4、合格材料在施工现场存储期间，保持标志清楚、堆放整齐，防止损坏丢失。

2 电气线路敷设要求2.1 电线管敷设1．弯制保护管时，应符合以下规定：(1)管的弯成角度不应小于90。

(2)保护管的弯曲半径：当穿无铠装的电缆且明敷设时，不应小于保护管外径的6倍；当穿室外电缆以及埋设于地下与混凝土内时，不应小于保护管外径的10倍。

(3)保护管弯曲处不应有凹陷、裂缝和明显的弯曲。

(4)单根保护管的直角弯不宜超过两个。

2．当保护管在遇以下情况之一时，中间应增设接线盒，接线盒的位置应便于穿线。

(1)管长度每超过30m，无弯曲。

(2)管长度每超过20m，有一个弯曲。

(3)管长度每超过15m，有两个弯曲。

(4)管长度每超过8m，有三个弯曲。

2.2 电线电缆敷设1．敷设电缆应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的摩擦；固定时松紧应适度。

2．多芯电缆的弯曲半径，不应小于其外径的6倍。

同轴电缆的弯曲半径。

不小于其外径的lO倍。

3．线缆槽敷设截面利用率≤60％，线缆穿管敷设截面利用率≤40％。

4．信号电缆与电力电缆交叉敷设时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。

5．在线缆跨越建筑物沉降缝、连接缝时，应在两端加接蛇形管。

6．电缆沿支架或在线槽内敷设时应在以下各处固定牢固(1)当电缆倾斜坡度超过45。

或垂直排列时，在每一个支架上(2)当电缆倾斜坡度不超过45。

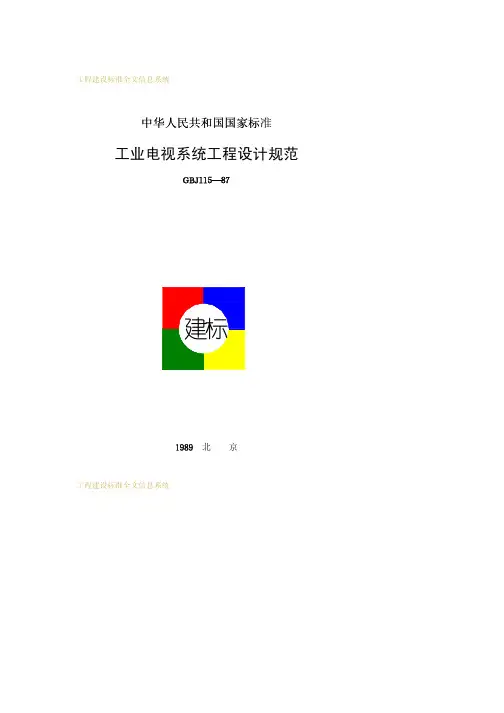

中华人民共和国国家标准工业电视系统工程设计规范GBJ115-87主编部门：中华人民共和国冶金工业部批准部门：中华人民共和国国家计划委员会施行日期：1988年8月1日第一章总则第1.0.1条为使工业电视系统的工程设计更好地贯彻执行党和国家的有关方针政策，做到技术先进、经济合理、安全适用和确保质量，特制定本规范。

第1.0.2条本规范适用于工业企业新建、扩建和改建工程的一般有线传输电视信号的闭路电视系统。

对于扩建和改建工程，应从实际出发，注意充分利用原有设施。

第1.0.3条工业电视系统的设置范围，宜遵守下列规定：一、生产过程中，凡属条件恶劣（高温、高粉尘、高噪声、强放射性辐射等），操作人员不易直接观察到而为了保证产品质量、提高生产效率、确保设备和人身安全又必须边观察边操作的生产部位，应设生产过程监视电视系统；二、根据生产管理需要，可设置企业（车间）生产调度监视电视系统；三、生产过程需要远距离传送化学成份分析结果或其他数据图表时，可设置图象信息传递电视系统；四、根据生产工艺实际需要，应设置特殊场合的工业电视系统。

第1.0.4条工业电视系统工程设计，除应执行本规范外，尚应符合国家现行的《工业企业通信设计规范》、《工业企业通信接地设计规范》、《爆炸和火灾危险场所电力装置设计规范》等有关规定。

第二章系统设计第2.0.1条工业电视系统的设计应符合生产工艺操作及管理的需要，并满足运行可靠、操作简单、维修方便和适应工程环境条件等要求。

第2.0.2条工业电视系统信号制式宜符合下列规定：一、黑白工业电视信号可采用D制式，扫描方式可为随机隔行或2∶1隔行扫描；二、彩色工业电视信号可采用PAL－D制式。

第2.0.3条工业电视宜采用黑白电视系统；在对监视目标有彩色要求时，可采用彩色电视系统。

第2.0.4条工业电视系统的图象质量指标，应符合下列规定：一、图象信息传递用的黑白工业电视系统水平清晰度，不应低于450电视行；二、一般生产过程监视用的黑白工业电视系统水平清晰度，不应低于350电视行；三、环境条件恶劣情况下使用的黑白工业电视系统水平清晰度，不应低于300电视行；四、彩色工业电视水平清晰度，不应低于250电视行。

一.安防系统设计及技术要求一、总则1.设计中选用的监控系统设备必须符合国家有关标准和行业标准要求，通过国家指定检验机构审查和检验合格，防爆设备应具有防爆合格证。

2.系统的设计应在满足防爆要求的前提下，注重安全性、可靠性和稳定性，做到功能先进，易于管理、易于维护，可扩充性强。

3.本技术要求提供的配置清单为最低配置，若变更产品，其防爆等级、技术参数、功能要求不得低于本技术要求的配置。

4.操作应简单实用，利用控制键盘可将系统中的任意一路图像在电视墙上进行放大显示，对前端设备（视频采集、报警信号、数据采集、现场开关、防爆LED显示屏等）进行遥控。

5.在系统授权的情况下能通过网络终端随时察看各个部位的生产情况，能进行回放和下载历史记录。

6.系统的设计、选型、安装应符合下列标准，如有新的标准，则应执行新的或更高的技术标准：●防爆标准要求GB3836·1；.2-2000●安全防范系统通用图形符号GA/T74-2001●安全防范工程程序与要求GA/T75-2001●安全防范工程技术规范GB 50348-2004●民用建筑电气设计规范JGT/T16-92●电视监控工程程序与要求GA/T 75-94●工业电视系统工程设计规范GBJ115 -98●电器安装工程施工及验收规范GBJ232-92●计算机网络规范100BASE-T●民用闭路监视电视系统工程技术规范GB50198-2001●安全防范系统验收规则GA/T308-2001●智能建筑设计标准GB/T50314-2000二、*系统主要功能要求1、实时监视功能1）运行人员随时能够对接入控制主机的监视点的视频图像进行监视，所显示的画面是实时的（25帧/秒）。

所有显示器均可按预置设定的流程成组（如四画面一组）或单独自动巡视各监视区域，也可手动定点监视重要区域。

2）在每路视频图像上，均能叠加日期、时间、摄像头号、监视区域名称等。

3）单路、多路图像的清晰度、色调饱和度、对比度、分辨率等设置应连续可调；每一路图像可单独调整清晰度、灰度等级、色彩饱和度、分辨率。

3。

5 安全防范系统3。

5。

1 电视监控系统安装施工工艺标准1 适用范围本章适用于智能建筑工程中电视监控系统的工程实施及质量控制、系统检测和竣工验收。

2 编制依据《民用闭路监视电视系统工程技术规范》 GB50198—1994《视频安防监控系统技术要求》 GA/T 367—2001《安全防范工程程序与要求》 GA/T 75—1994《安全防范系统验收规则》 GA308-2001《电气装置安装工程施工及验收规范》 GBJ232-92《智能建筑工程质量验收规范》 GB50339—20033 施工准备3。

1 技术准备及要求A. 施工前进行图纸会审。

B。

施工前应编制施工组织设计（施工方案），并报上一级技术负责人审核批准。

C。

施工前应进行技术交底，明确施工方法及质量标准.3。

2 材料准备及要求3.2.1 材料要求A. 电源线、视频线及光纤型号规格、数量应符合设计要求，并应有产品合格证.所有线缆线径、内心数量符合标准,户外采用防水电源线。

B。

钢管(KBG/JDG)、金属线槽和桥架型号规格、数量符合设计要求，并应有产品合格证。

相关附件（膨胀螺丝、吊杆、支架）按照尺寸、数量配备。

3.2。

2 设备要求A。

后端设备：主要包括矩阵主机、控制键盘、硬盘录像机、监视器、控制器、计算机、打印机、不间断电源等。

此类设备均为定型产品，根据设计要求选用相应设备.必须附有产品使用说明书、合格证及有关的技术文件和3C 认证标识.B. 信号处理设备：包括光电转换器、信号放大器、视频分配器等。

应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C 认证标识。

产品安装前，必须依据出厂的图纸或技术文件进行通电检查,并记录结果.C。

前端设备：主要包括摄像机、镜头、云台、护罩、支架等设备.选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有3C 认证标识。

安装使用前，应经过全部检查（包括外观及性能检查），方可安装。
