CCTV(工业电视监控系统培训)

课件•监控系统概述•监控设备与技术•监控系统的安装与调试•监控系统的应用与管理目录•监控系统安全与防护•监控系统案例分析监控系统概述01CATALOGUE定义与功能定义监控系统是一种利用先进的计算机技术、网络通信技术、多媒体技术和智能化技术，对特定区域或目标进行实时监控、录像、报警等功能的系统。

功能监控系统的主要功能包括实时图像监控、录像存储与回放、报警联动、远程控制等，旨在提高安全防范水平，保障人员和财产安全。

监控系统能够实时监控目标区域，及时发现可疑情况和安全隐患，提高安全防范能力。

安全防范证据收集远程管理监控系统能够记录事件发生的过程和现场情况，为事后调查提供证据支持。

监控系统支持远程访问和控制，方便用户随时随地了解现场情况，提高管理效率。

030201监控系统的重要性前端设备传输网络后端设备控制中心监控系统的组成与结构01020304包括摄像机、镜头、云台、防护罩等，负责采集视频信号并传输到后端设备。

负责将前端设备采集的视频信号传输到后端设备，通常采用有线或无线传输方式。

包括硬盘录像机、视频服务器、显示器等，负责接收、处理、存储和显示视频信号。

负责对整个监控系统进行集中管理和控制，包括用户管理、设备配置、报警处理等。

监控设备与技术02CATALOGUE摄像头与传感器摄像头类型包括模拟摄像头、数字摄像头、网络摄像头等，不同类型的摄像头具有不同的特点和适用场景。

传感器类型如红外传感器、声音传感器、温度传感器等，用于感知环境中的各种变化并将信号转换为可处理的电信号。

摄像头与传感器的选型根据实际需求和场景特点，选择合适的摄像头和传感器类型，以及相应的参数和性能指标。

视频压缩与传输技术视频压缩技术采用先进的视频压缩算法，如H.264、H.265等，对原始视频数据进行压缩处理，以降低传输带宽和存储空间的需求。

视频传输技术包括有线传输和无线传输两种方式，有线传输具有稳定性高、带宽大的优点，而无线传输则具有灵活性和便携性的优势。

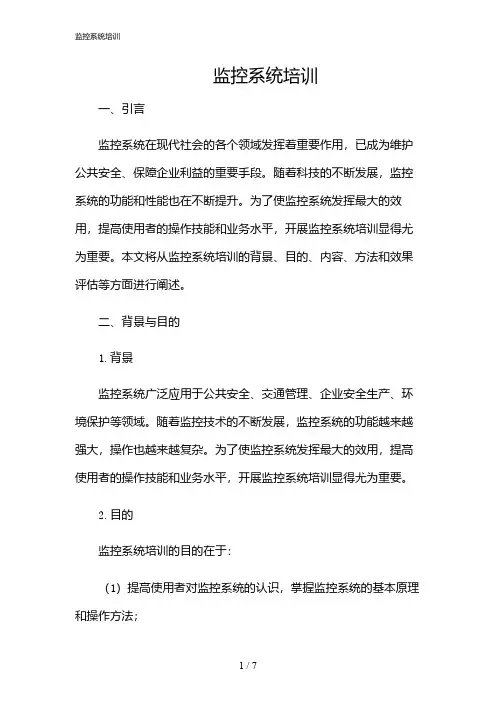

监控系统培训一、引言监控系统在现代社会的各个领域发挥着重要作用，已成为维护公共安全、保障企业利益的重要手段。

随着科技的不断发展，监控系统的功能和性能也在不断提升。

为了使监控系统发挥最大的效用，提高使用者的操作技能和业务水平，开展监控系统培训显得尤为重要。

本文将从监控系统培训的背景、目的、内容、方法和效果评估等方面进行阐述。

二、背景与目的1.背景监控系统广泛应用于公共安全、交通管理、企业安全生产、环境保护等领域。

随着监控技术的不断发展，监控系统的功能越来越强大，操作也越来越复杂。

为了使监控系统发挥最大的效用，提高使用者的操作技能和业务水平，开展监控系统培训显得尤为重要。

2.目的监控系统培训的目的在于：（1）提高使用者对监控系统的认识，掌握监控系统的基本原理和操作方法；（2）提高使用者的业务水平，使其能够熟练地运用监控系统进行实时监控、录像查询、设备管理等工作；（3）提高使用者的应急处理能力，使其在遇到突发事件时能够迅速、准确地采取应对措施；（4）提高使用者的安全意识，使其充分认识到监控系统在维护公共安全、保障企业利益方面的重要性。

三、培训内容1.监控系统基本原理：介绍监控系统的组成、工作原理和主要性能指标，使学员对监控系统有一个全面、系统的认识。

2.监控设备操作方法：讲解各类监控设备的操作方法，包括摄像机、录像机、解码器、矩阵切换器等，使学员能够熟练地操作监控设备。

3.监控系统软件使用：介绍监控系统软件的功能、操作界面和常用操作，使学员能够熟练地使用监控系统软件进行实时监控、录像查询、设备管理等工作。

4.监控系统故障处理：讲解监控系统常见故障的识别、分析和处理方法，提高学员的应急处理能力。

5.监控系统维护与管理：介绍监控系统的日常维护、检查和管理工作，提高学员的安全意识。

四、培训方法1.理论授课：邀请具有丰富经验的监控系统专家进行理论授课，使学员对监控系统的基本原理、操作方法和维护管理有一个全面、系统的了解。

视频监控系统培训(含多场景)视频监控系统培训手册一、前言随着社会经济的快速发展，视频监控系统在维护公共安全、保障人民生命财产安全等方面发挥着越来越重要的作用。

为了提高视频监控系统的运行效率和管理水平，确保系统的高效稳定运行，特举办本次视频监控系统培训。

本手册旨在帮助参训人员了解视频监控系统的基础知识、操作流程和日常维护，以提升参训人员的业务素质和实际操作能力。

二、视频监控系统概述1.系统定义视频监控系统是指利用视频采集、传输、存储、处理、显示和控制等技术，对特定区域进行实时、不间断的监控，并将监控信息传输至监控中心，以便于及时发现、处理和防范各类安全问题的系统。

2.系统组成视频监控系统主要由前端设备、传输设备、处理设备、存储设备、显示设备和管理设备等组成。

（1）前端设备：包括摄像机、镜头、支架等，用于采集监控区域的视频信号。

（2）传输设备：包括光端机、网络交换机等，用于将前端设备采集到的视频信号传输至处理设备。

（3）处理设备：包括视频服务器、解码器等，用于对视频信号进行处理、解码和分发。

（4）存储设备：包括硬盘录像机、网络存储等，用于存储监控视频数据。

（5）显示设备：包括监视器、大屏幕等，用于实时显示监控视频。

（6）管理设备：包括管理服务器、客户端等，用于对整个监控系统进行统一管理和控制。

3.系统功能（1）实时监控：对监控区域进行实时、不间断的监控，确保监控范围内的情况得到及时掌握。

（2）录像存储：将监控视频数据存储在硬盘录像机或网络存储设备中，以便于事后查询和分析。

（3）远程访问：通过互联网或专用网络，实现对监控系统的远程访问和控制。

（4）报警联动：当监控区域发生异常情况时，系统可自动触发报警，并将报警信息发送至相关人员。

（5）图像处理：对监控视频进行图像处理，如画面切换、缩放、增强等，以提升监控效果。

（6）系统管理：对监控系统进行统一管理，包括设备配置、用户权限设置、数据备份等。

三、视频监控系统操作流程1.系统登录（1）打开监控管理系统登录界面。

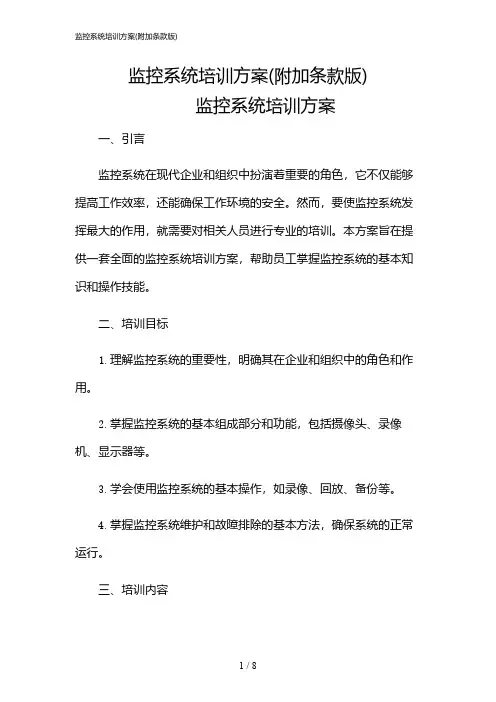

监控系统培训方案(附加条款版)监控系统培训方案一、引言监控系统在现代企业和组织中扮演着重要的角色，它不仅能够提高工作效率，还能确保工作环境的安全。

然而，要使监控系统发挥最大的作用，就需要对相关人员进行专业的培训。

本方案旨在提供一套全面的监控系统培训方案，帮助员工掌握监控系统的基本知识和操作技能。

二、培训目标1.理解监控系统的重要性，明确其在企业和组织中的角色和作用。

2.掌握监控系统的基本组成部分和功能，包括摄像头、录像机、显示器等。

3.学会使用监控系统的基本操作，如录像、回放、备份等。

4.掌握监控系统维护和故障排除的基本方法，确保系统的正常运行。

三、培训内容1.监控系统概述：介绍监控系统的发展历程、重要性以及在企业和组织中的应用。

2.监控系统基本组成部分：讲解摄像头、录像机、显示器等设备的工作原理和功能。

3.监控系统基本操作：演示如何进行录像、回放、备份等操作，以及如何进行系统设置和调整。

4.监控系统维护和故障排除：介绍监控系统日常维护的方法和常见故障的解决方法。

四、培训方式1.理论培训：通过讲解、演示和案例分析等方式，使员工了解监控系统的基本知识和操作技能。

2.实践操作：安排实际操作环节，让员工亲自动手操作监控系统，加深对知识的理解和掌握。

3.案例分析：通过分析实际案例，让员工了解监控系统在实际工作中的应用和重要性。

4.互动交流：鼓励员工提问和分享经验，促进知识的传播和交流。

五、培训时间根据实际情况，培训时间可以安排为2-3天，每天4-6小时。

六、培训师资培训师资应由具备监控系统专业知识和经验的讲师担任，以保证培训的质量和效果。

七、培训效果评估1.课后测试：通过课后测试，检验员工对培训内容的掌握程度。

2.实际操作考核：通过实际操作考核，检验员工对监控系统操作技能的掌握程度。

3.员工反馈：收集员工对培训内容和方式的反馈意见，不断优化培训方案。

八、培训后续支持1.提供培训资料：提供培训教材和操作手册，方便员工随时查阅和复习。

安防监控安装技术培训资料第一章安防监控设备第一节摄像机一、工作原理在闭路监控系统中，摄像机又称摄像头或CCD（Charge CoupledDevice）即电荷耦合器件。

严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的，不要以为摄像机（头）上已经有镜头。

摄像头的主要传感部件是CCD，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点，CCD是电耦合器件（Charge Couple Device）的简称，它能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，因此是理想的摄像元件。

是代替摄像管传感器的新型器件。

CCD的工作原理是：被摄物体反射光线，传播到镜头，经镜头聚焦到CCD芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。

这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。

二、CCD分类CCD摄像机的选择和分类CCD芯片就像人的视网膜，是摄像头的核心。

目前我国尚无能力制造，市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹。

因为芯片生产时采用不同等级，各厂家获得途径不同等原因，造成CCD采集效果也大不相同。

在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法，而且不需要其它专用仪器。

然后可以打开光圈，看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲，色彩或灰度是否平滑。

CCTV安防监控培训资料针对名词做讲明：1. 基础名词讲明垂直同步、彩色视频复合信号同步、外同步、直流线锁定和完全同步是摄像机之间不同的同步方法。

完全同步全体锁定是两部用于周密的应用如广播摄影棚摄像机之间完全同步最好的方法。

它将同步：水平，垂直，偶数/奇数区域，色彩触发频率和时期。

垂直同步是最简单的方法来同步两部摄像机，通过垂直驱动频率来保证视频能够采纳老式的切换期或者四分割机器，在同一个监视器上显示几个影像源。

垂直驱动信号通常由重复频率20/16.7毫秒（50/60赫兹）和脉冲1~3毫秒宽度的脉冲组成。

彩色视频复合信号同步彩色视频复合信号代表视频和彩色触发信号，意味着摄像机能和外部的复合彩色视频信号同步。

然而尽管称作彩色视频复合信号同步，实际上只进行水平同步和垂直同步，而没有色彩触发同步。

外同步专门类似于彩色视频复合信号同步。

一个摄像机能够同步于另一个摄像机的视频信号，一个外同步摄像机能使用输入的彩色视频复合信号，提取水平和垂直同步信号来做同步。

直流线锁定是一种古老的技术，利用直流50/60赫兹电源线电流来同步摄像机。

因为直流24伏电源广泛使用于多数建筑物防火警报系统，由于专门容易获得。

由于老型号的切换器和分割系统没有数字经历功能，要保持稳固的影像，摄像机之间的同步专门必要，直流线锁定确实是摄像机同步于交流50/60赫兹，彩色信道之间时刻的关联和水平/垂直信号没有约束会导致糟糕的色彩转换（色彩时期设计），因此所有使用交流线锁定的用户不可幸免地失去专门好的色彩转换。

幸运的是，现在的分割器和16通道复合处理器以及硬盘录象机都有内部经历体来克服那个咨询题，不再需要同步信号，因此交流线锁定可能若干年后会被剔除掉。

无色滚动数字讯号处理器视频摄像机使用在荧光灯下时，只能产生严峻色滚动的影像。

影像会从白色转变成蓝色、粉红色再回到白色，如此循环。

这是因为交流电源运行在50/60赫兹所引起的咨询题。

白热灯泡能提供稳固的光线，而日光灯的光线由于交流电的强度和色彩以8.3ms的速度在变换而波动。

CCTV工厂安防监控系统设计方案目录一、系统概述 (3)1.1 系统应用概述 (3)1.2 系统分类说明 (3)二、系统设计目标 (4)三、系统设计原则、依据 (5)3.1 设计原则 (5)3.2 设计依据 (6)四、总体设计 (7)4.1 设计概述 (7)4.2 设计功能描述 (13)4.3 总体设计方案 (14)4.4 系统结构原理图 (15)五、系统选型和配置说明 (15)六、系统防雷设计 (19)七、系统供电与控制室要求 (20)一、系统概述1.1系统应用概述二十一世纪是信息时代，随着社会信息化进程的快速发展，信息技术的应用已逐渐渗透到人类生存、活动的各个领域。

在竞争已达白热化的某些领域，生产经营管理的高效性、实时性直接影响到公司企业的生产效益和成本控制。

前英特尔CEO安迪·葛洛夫（Andrew Grove）曾言：“在未来的几年内，所有的公司都将成为网络公司，不进行‘e’化的企业最终将遭遇到被淘汰的命运。

”作为公司企业的生产基地――工厂也必须适应这一变化趋势的要求，也就是说工厂的建设、管理应该向着信息化、智能化的方向发展――建立智能化工厂。

鉴于此，智能化的远程生产指挥调度系统应用而生，目前许多国际化的大公司都已经建成了此类系统。

在厂区安装闭路监控系统一直以来都是许多生产企业必不可少的管理措施之一。

对于某些小型企业、小工厂等，在企业企业内部安装一整套局域网上的网络视频监控系统，公司领导不但能在自己办公室随时监控整个企业情况，同时领导出差在外也希望能随时通过因特网看见并控制自己企业内部的摄像机，随时了解自己企业的生产工作情况。

1.2系统分类说明目前，在我国各行业中广泛使用的闭路监控系统大多为模拟系统，其主要特点是：采用矩阵主机控制，通过电视墙监视前端目标，采用长延时模拟录像机进行录像和回放；其主要缺点是：当录像资料需要长时间备份时，需要大量的录像带，消耗大量的人力和物力，并且在录像回放、检索时操作不方便。

CCTV安防监控培训资料针对名词做说明：CCTV即Closed Circuit Television 的缩写，是闭路电视系统的意思。

其利用电学原理，透过光学镜头所摄取的影像光能，经由摄影机内的芯片(CCD)或摄像管(tube)转变为电能，再经由电缆线及一些用途不同的辅助器材传送到监视器上，使电能回复光能出现在屏幕上1. 基础名词说明垂直同步、彩色视频复合信号同步、外同步、直流线锁定和完全同步是摄像机之间不同的同步方法。

完全同步全体锁定是两部用于周密的应用如广播摄影棚摄像机之间完全同步最好的方法。

它将同步：水平，垂直，偶数/奇数区域，色彩触发频率和时期。

垂直同步是最简单的方法来同步两部摄像机，通过垂直驱动频率来保证视频能够采纳老式的切换期或者四分割机器，在同一个监视器上显示几个影像源。

垂直驱动信号通常由重复频率20/16.7毫秒（50/60赫兹）和脉冲1~3毫秒宽度的脉冲组成。

彩色视频复合信号同步彩色视频复合信号代表视频和彩色触发信号，意味着摄像机能和外部的复合彩色视频信号同步。

然而尽管称作彩色视频复合信号同步，实际上只进行水平同步和垂直同步，而没有色彩触发同步。

外同步专门类似于彩色视频复合信号同步。

一个摄像机能够同步于另一个摄像机的视频信号，一个外同步摄像机能使用输入的彩色视频复合信号，提取水平和垂直同步信号来做同步。

直流线锁定是一种古老的技术，利用直流50/60赫兹电源线电流来同步摄像机。

因为直流24伏电源广泛使用于多数建筑物防火警报系统，由于专门容易获得。

由于老型号的切换器和分割系统没有数字经历功能，要保持稳固的影像，摄像机之间的同步专门必要，直流线锁定确实是摄像机同步于交流50/60赫兹，彩色信道之间时刻的关联和水平/垂直信号没有约束会导致糟糕的色彩转换（色彩时期设计），因此所有使用交流线锁定的用户不可幸免地失去专门好的色彩转换。

幸运的是，现在的分割器和16通道复合处理器以及硬盘录象机都有内部经历体来克服那个问题，不再需要同步信号，因此交流线锁定可能若干年后会被剔除掉。

安全生产监控中心系统培训手册CCＴV系统一、设备介绍VM8５00:视频管理服务器，用于管理和业务的配置。

V1里面有专门的vm硬件设备,V3里面提供一个软件，安装在ｌiｎux系统下，服务器客户自己准备。

模拟实验环境是在pc上安装虚拟机，在虚拟机里安装vm８500。

Ｖm８５00安装注意ip地址、ｖｍｉｄ的配置,iｐ地址用于在web下登录,默认用户名和密码都是admin,vm ｉd要保持唯一性，其他地方要配置vｍid时要保持一致性.Vｍｓerver．sh sｔａtｕs可以查看vm服务器的运行情况。

对dm、ms、ec、dc、vx1５00的添加工作是在设备管理选项里面进行操作，注意的是各设备的ｉd 要和他们自身配置的一样。

DＭ8500:数据管理服务器,主要作用是负责视频数据的存储管理，录像和录像的调用。

安装和vm差不多,注意iｐ和ｄｍid的配置，ｉp用于weｂ登录，默认用户名和密码都是aｄmiｎ,iｐ和ｄm id都可以在wｅｂ页面里修改,在ｖm里注册上线时，dm iｄ要和这里的dm iｄ一样,否则dm上线失败,并且在ｗeb里要把dm的管理模式改为服务器管理模式。

MS8500:视频管理服务器，其作用就是对视频流的转发,接收组播媒体流或单播媒体流，发送单播媒体流。

当网络较小，调用某路摄像机画面的监控器少时,EC也能完成该工作，但网络规模大,且多个监视器要调用同一个摄像机画面时，EC处理就有压力，于是,mｓ就来完成这个工作,所以mｓ在组网里并不是一个必不可少的组件。

安装mｓ和vｍ、dｍ一样。

EC：编码器，默认的ip是192。

168.０。

13,用户名密码都是admｉn,在ｗeb界面要配置的是EC ｉd，在vm里添加ec时，EC ｉd要和这里的id一样且要全网唯一，管理模式改为服务器管理模式,服务器ip等腰配置正确，是ｖｍ的iｐ地址。

EＣ配置口是R2３２口，波特率是96００,R48５口连接网线,网线另一头接摄像机,标准网线白橙接云台控制线的红线,橙接云台控制线的黄线，如果网线非标准线序，就是1、2号位线接云台控制线。

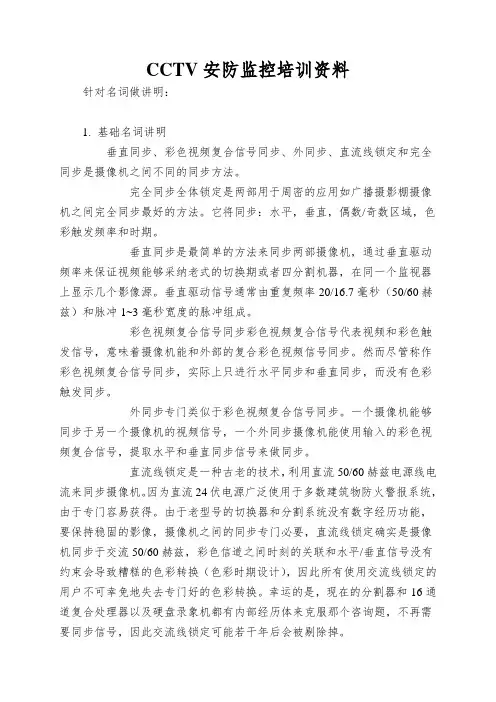

CCTV 安防监控培训资料针对名词做讲明：1. 基础名词讲明垂直同步、彩色视频复合信号同步、外同步、直流线锁定和完全同步是摄像机之间不同的同步方法。

完全同步全体锁定是两部用于周密的应用如广播摄影棚摄像机之间完全同步最好的方法。

它将同步：水平，垂直，偶数/奇数区域，色彩触发频率和时期。

垂直同步是最简单的方法来同步两部摄像机，通过垂直驱动频率来保证视频能够采纳老式的切换期或者四分割机器，在同一个监视器上显示几个影像源。

垂直驱动信号通常由重复频率20/16.7毫秒（50/60赫兹）和脉冲1~3 毫秒宽度的脉冲组成。

彩色视频复合信号同步彩色视频复合信号代表视频和彩色触发信号，意味着摄像机能和外部的复合彩色视频信号同步。

然而尽管称作彩色视频复合信号同步，实际上只进行水平同步和垂直同步，而没有色彩触发同步。

外同步专门类似于彩色视频复合信号同步。

一个摄像机能够同步于另一个摄像机的视频信号，一个外同步摄像机能使用输入的彩色视频复合信号，提取水平和垂直同步信号来做同步。

直流线锁定是一种古老的技术，利用直流50/60 赫兹电源线电流来同步摄像机。

因为直流24 伏电源广泛使用于多数建筑物防火警报系统，由于专门容易获得。

由于老型号的切换器和分割系统没有数字经历功能，要保持稳固的影像，摄像机之间的同步专门必要，直流线锁定确实是摄像机同步于交流50/60 赫兹，彩色信道之间时刻的关联和水平/垂直信号没有约束会导致糟糕的色彩转换（色彩时期设计），因此所有使用交流线锁定的用户不可幸免地失去专门好的色彩转换。

幸运的是，现在的分割器和16 通道复合处理器以及硬盘录象机都有内部经历体来克服那个咨询题，不再需要同步信号，因此交流线锁定可能若干年后会被剔除掉。

无色滚动数字讯号处理器视频摄像机使用在荧光灯下时，只能产生严峻色滚动的影像。

影像会从白色转变成蓝色、粉红色再回到白色，如此循环。

这是因为交流电源运行在50/60 赫兹所引起的咨询题。
