框格梁钢筋计算表

钢筋量计算方法一、钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度,通跨净跨长，首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3，端支座锚固值;第二排为Ln/4，端支座锚固值3、下部钢筋下部钢筋长度,净跨长，左右支座锚固值注意:下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢,现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽?Lae且?0.5Hc，5d，为直锚，取Max{Lae，0.5Hc，5d }。

钢筋的端支座锚固值,支座宽?Lae或?0.5Hc，5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值,Max{Lae，0.5Hc，5d }建筑土木类人员特别是预算人员要记住的数据来源: 姚健yoyodadada的日志好东西当然不容错过，呵呵，收藏了。

初学预算要记住的数据一、普通住宅建筑混凝土用量和用钢量:1、多层砌体住宅:钢筋:30KG/m2砼:0.3,0.33m3/m22、多层框架:钢筋:38,42KG/m2砼:0.33,0.35m3/m23、小高层11,12层:钢筋:50,52KG/m2砼:0.35m3/m24、高层17,18层:钢筋:54,60KG/m2砼:0.36m3/m25、高层30层H=94米:钢筋:65,75KG/m2砼:0.42,0.47m3/m26、高层酒店式公寓28层H=90米:钢筋:65,70KG/m2砼:0.38,0.42m3/m27、别墅:混凝土用量和用钢量介于多层砌体住宅和高层11,12层之间;以上数据按抗震7度区规则结构设计二、普通多层住宅楼施工预算经济指标1、室外门窗(不包括单元门、防盗门)面积占建筑面积0.20,0.242、模版面积占建筑面积2.2左右3、室外抹灰面积占建筑面积0.4左右4、室内抹灰面积占建筑面积3.8三、施工功效1、一个抹灰工一天抹灰在35平米2、一个砖工一天砌红砖1000,1800块3、一个砖工一天砌空心砖800,1000块4、瓷砖15平米5、刮大白第一遍300平米/天，第二遍180平米/天，第三遍压光90平米/天四、基础数据1、混凝土重量2500KG/m32、钢筋每延米重量0.00617×d×d3、干砂子重量1500KG/m3，湿砂重量1700KG/m34、石子重量2200KG/m35、一立方米红砖525块左右(分墙厚)6、一立方米空心砖175块左右7、筛一方干净砂需1.3方普通砂建筑程序歌要想建设效果好，选择队伍要招标。

梁最小配筋率f y=210N/㎜2C20 C25 C30 C35 C40a s=35㎜a s=35㎜a s=35㎜a s=35㎜a s=35㎜ρmin=0.2357% ρmin=0.2722% ρmin=0.3064% ρmin=0.3364% ρmin=0.3664% 双排筋a s=60㎜ρ=As/b*h0梁最小配筋率f y=300N/㎜2C20 C25 C30 C35 C40a s=35㎜a s=35㎜a s=35㎜a s=35㎜a s=35㎜ρmin=0.2% ρmin=0.2% ρmin=0.2145% ρmin=0.2355% ρmin=0.2565% 双排筋a s=60㎜ρ=As/b*h0梁最小配箍率（%）ρ=As/b*h0混凝土标号HPB235（Q235） f yv=210N/㎜2 HRB335 f yv=300N/㎜2一般梁三四级框架梁受弯剪扭梁一般梁三四级框架梁受弯剪扭梁0.24*f t/ f yv 0.26*f t/ f yv0.28*f t/ f yv0.24*f t/ f yv 0.26*f t/ f yv0.28*f t/ f yvC200.126 0.1363 0.147 0.088 0.0955 0.103C250.1452 0.1573 0.170 0.102 0.110 0.119C300.1635 0.1771 0.191 0.1145 0.124 0.1336C350.180 0.195 0.210 0.126 0.136 0.147C400.196 0.212 0.228 0.137 0.148 0.160柱全部纵筋最小配筋率（%）柱类型抗震等级一级二级三级四级框架中边柱 1.0 0.8 0.7 0.6框架角柱 1.2 1.0 0.9 0.8非框架柱0.6柱每一侧的配筋百分率≥0.2% 当柱主筋配筋率＞3%时柱筋直径≥8㎜柱箍筋加密区最小体积配箍率（%）抗震等级一级二级三级四级0.8 0.6 0.4 0.4ρv≥λv f c/f yv柱筋非加密区配箍率不小于加密区的一半，箍筋间距对一二级抗震等级≤10d, 箍筋间距对三四级抗震等级≤15d，d为柱中主筋直径较小者框架梁的纵向钢筋配筋率除了上述要求外，还有一些要求，具体归纳如下：（1）非抗震设计时，当不考虑受压钢筋时，受拉钢筋的最大配筋率应不超过下表的数值（%）：钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 2.81 3.48 4.18 4.88 5.58 6.20 6.75HRB335 1.76 2.18 2.62 3.06 3.50 3.89 4.23HRB400 1.38 1.71 2.06 2.40 2.75 3.05 3.32（2）有地震组合时，当不考虑受压钢筋时，受拉钢筋的最大配筋率应不超过下表的数值（%）：a)抗震等级为一级时钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 1.14 1.42 1.70 1.99 2.27 2.50 2.50HRB335 0.80 0.99 1.19 1.39 1.59 1.77 1.92HRB400 0.67 0.83 0.99 1.16 1.33 1.47 1.60b)抗震等级为二、三级时钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 1.60 1.98 2.38 2.50 2.50 2.50 2.50HRB335 1.12 1.39 1.67 1.95 2.23 2.47 2.50HRB400 0.93 1.16 1.39 1.62 1.86 2.06 2.25（3）非地震设计时，纵向受拉钢筋的最小配筋率(%)如下表：钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 0.24 0.27 0.31 0.34 0.37 0.39 0.41HRB335 0.20 0.20 0.21 0.24 0.26 0.27 0.28HRB400 0.20 0.20 0.20 0.20 0.21 0.23 0.24（4）抗震设计时，纵向受拉钢筋的最小配筋率(%)如下表：a)抗震等级为一级时支座处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.40 0.40 0.40 0.42 0.46 0.48 0.50HRB400 0.40 0.40 0.40 0.40 0.40 0.40 0.42b)抗震等级为一级时跨中处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.30 0.30 0.31 0.34 0.37 0.39 0.41HRB400 0.30 0.30 0.30 0.30 0.31 0.33 0.34c)抗震等级为二级时支座处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.30 0.30 0.31 0.34 0.37 0.39 0.41HRB400 0.30 0.30 0.30 0.30 0.31 0.33 0.34d)抗震等级为二级时跨中处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.25 0.25 0.26 0.29 0.31 0.33 0.35HRB400 0.25 0.25 0.25 0.25 0.26 0.28 0.29e)抗震等级为三、四级时支座处钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 0.29 0.33 0.37 0.41 0.45 0.47 0.50HRB335 0.25 0.25 0.26 0.29 0.31 0.33 0.35HRB400 0.25 0.25 0.25 0.25 0.26 0.28 0.29f)抗震等级为三、四级时跨中处钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 0.24 0.27 0.31 0.34 0.37 0.39 0.41HRB335 0.20 0.20 0.21 0.24 0.26 0.27 0.28HRB400 0.20 0.20 0.20 0.20 0.21 0.23 0.24我觉得这样算欠妥当。

板配筋计算表
板配筋计算表通常用于计算楼板配筋所需的各项参数和结果。

这个表格一般会包括以下内容：
1.楼板尺寸：包括楼板的长度、宽度和厚度。

2.楼板荷载：包括楼板上的静载和活载，以及楼板的自重等。

3.混凝土强度等级：表示楼板所使用混凝土的强度，通常以兆帕（MPa）为单位。

4.钢筋种类和规格：包括钢筋的直径、间距和数量等。

5.计算结果：包括楼板配筋所需的各项参数，如钢筋的面积、直径、间距和数量等。

通过这个表格，可以方便地查找到所需的各种配筋参数，从而为施工提供准确的依据。

在填写表格时，需要注意以下几点：
1.确保填写的内容准确无误，特别是楼板尺寸、荷载和混凝土强度等级等关键参数。

2.对于钢筋的种类和规格，需要选择符合工程标准和规范的产品。

3.在计算过程中，需要注意单位的换算和计算公式的正确使用。

4.对于计算结果，需要认真核对并确保满足工程要求。

总之，板配筋计算表是工程中非常重要的文件之一，需要认真填写并妥善保存。

钢筋笼计算分三部分，第一计算主筋，就是各根主筋长度，第二计算外箍筋，按照圈数计算，第三计算内撑，按照圈数计算。

第一步、把钢筋笼子的所有钢筋的的长度算出来。

第二步、套用公式：钢筋重量＝L×2D×0.00617L=钢筋长度单位：米D=钢筋直径单位：毫米.计算钢筋每米重量的口诀计算钢筋每米重量的口诀钢筋直径自相乘单位厘米要记清再乘零点六一七就是钢筋每米重钢材理论重量计算方法◆角钢:每米重量(公斤)=0.00785×(边宽+边厚-边厚)×边厚◆圆钢:每米重量(公斤)=0.00617×直径×直径(注:螺纹钢和圆钢相同)◆扁钢:每米重量(公斤)=0.00785×厚度×边宽◆管材:每米重量(公斤)=0.02466×壁厚×(外径-壁厚)◆板材:每米重量(公斤)=0.785×厚度◆有色金属的板材的计算公式为：每平方米重量（公斤）=比重*厚度◆各种有色金属的比重如下：紫铜板8.9 黄铜板8.5 锌板7.2 铅板11.37 铝板2.8◆铝花纹板：每平方米重量（公斤）=2.96*厚度◆紫铜管：每米重量（公斤）=0.02796*壁厚*（外径-壁厚）◆黄铜管：每米重量（公斤）=0.02670*壁厚*（外径-壁厚）钢筋放样的含义一般叫钢筋翻样，简称钢翻，此工种属于施工单位，主要工作是将设计图纸上的配筋状况，深化细化，再交由钢筋工进行施工，并负责项目钢筋的决算工作。

因为钢筋开支占项目很大比例，故此工种较为重要。

俗称抽筋，把建筑的结构钢筋的用量和用法算出来，以便钢筋下料。

钢筋放样的步骤、公式1. 确保钢筋的接头方式. (搭接或焊接,一般来说Φ18以下选择搭接)2.施工缝的留置位置.(见图纸说明) 3.错开搭接. 4.计算剪力墙长度. 5.最后算跟数. 公式:承台-保护层+lat/3+lae 注:①3分之lat (见图籍03G101-1 36页) ②lae锚固长度的抗震等级(见图籍03G101-1 33 34页)手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

梁板柱钢筋计算第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：（1）支座宽≥Lae（抗震构件的锚固长度）且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}（2）钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度－保护层＋15d}（3）钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d} 图一4、腰筋（1）当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d；（2）当为梁侧面受扭纵向钢筋时，其搭接长度为Ll或LlE（抗震）；其锚固长度与方式同框架下部纵筋。

5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高－2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距＋1）×2＋（非加密区长度/非加密区间距－1）注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

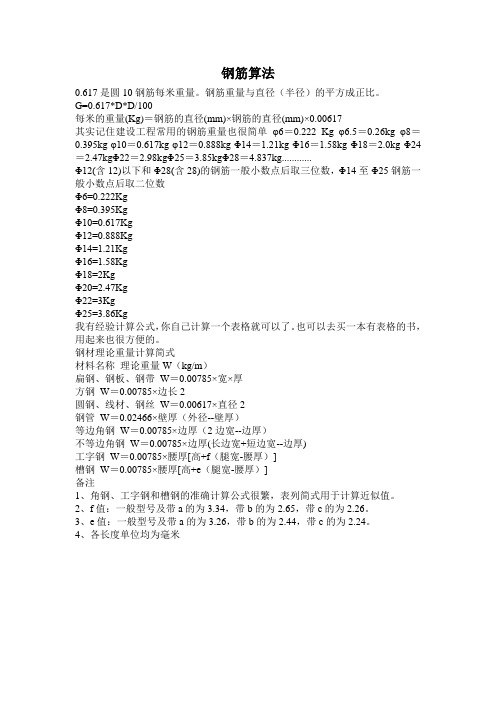

钢筋算法0.617是圆10钢筋每米重量。

钢筋重量与直径（半径）的平方成正比。

G=0.617*D*D/100每米的重量(Kg)＝钢筋的直径(mm)×钢筋的直径(mm)×0.00617其实记住建设工程常用的钢筋重量也很简单φ6＝0.222 Kg φ6.5＝0.26kg φ8＝0.395kg φ10＝0.617kg φ12＝0.888kg Φ14＝1.21kg Φ16＝1.58kg Φ18＝2.0kg Φ24＝2.47kgΦ22＝2.98kgΦ25＝3.85kgΦ28＝4.837kg............Φ12(含12)以下和Φ28(含28)的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数Φ6=0.222KgΦ8=0.395KgΦ10=0.617KgΦ12=0.888KgΦ14=1.21KgΦ16=1.58KgΦ18=2KgΦ20=2.47KgΦ22=3KgΦ25=3.86Kg我有经验计算公式，你自己计算一个表格就可以了。

也可以去买一本有表格的书，用起来也很方便的。

钢材理论重量计算简式材料名称理论重量W（kg/m）扁钢、钢板、钢带W＝0.00785×宽×厚方钢W＝0.00785×边长2圆钢、线材、钢丝W＝0.00617×直径2钢管W＝0.02466×壁厚（外径--壁厚）等边角钢W＝0.00785×边厚（2边宽--边厚）不等边角钢W＝0.00785×边厚(长边宽+短边宽--边厚)工字钢W＝0.00785×腰厚[高+f（腿宽-腰厚）]槽钢W＝0.00785×腰厚[高+e（腿宽-腰厚）]备注1、角钢、工字钢和槽钢的准确计算公式很繁，表列简式用于计算近似值。

2、f值：一般型号及带a的为3.34，带b的为2.65，带c的为2.26。

3、e值：一般型号及带a的为3.26，带b的为2.44，带c的为2.24。

钢材计算公式1、圆钢每m重量=0.00617×直径×直径2、方钢每m重量=0.00786×边宽×边宽3、六角钢每m重量=0.0068×对边直径×对边直径4、八角钢每m重量=0.0065×直径×直径5、螺纹钢每m重量=0.00617×直径×直径6、等边角钢每m重量=边宽×边厚×0.0157、扁钢每m重量=0.00785×厚度×宽度8、无缝钢管每m重量=0.02466×壁厚×(外径-壁厚)9、电焊钢每m重量=无缝钢管10、钢板每㎡重量=7.85×厚度11、黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）12、紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)13、铝花纹板：每平方米重量=2.96*厚度14、有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.3715、有色金属板材的计算公式为：每平方米重量=比重*厚度方管: 每米重量=(边长+边长)×2×厚×0.00785不等边角钢每米重量=0.00785×边厚(长边宽+短边宽--边厚)工字钢每米重量=0.00785×腰厚[高+f（腿宽-腰厚）]槽钢每米重量=0.00785×腰厚[高+e（腿宽-腰厚）]钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计
主厂房框架梁钢筋统计。

下面先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。

一、算量基本方法：框架梁的计算包括上部钢筋、下部钢筋、侧面钢筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。

一、上部钢筋：1.上通长筋：上通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折GGJ2009中，非楼层框架梁的弯折长度取自【直形非框架梁端节点】、【非框架梁上部钢筋锚入平行墙支座节点】和【弧形非框架梁端节点】，可根据实际情况调整。

2.支座钢筋:中间支座：支座筋=搭接+伸入跨中长度+支座宽+伸入跨中长度+搭接端支座：支座筋=搭接+伸入跨中长度+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。

第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第2项、第3项和第4项。

当左右跨不等时，伸入小跨内负筋的L取值为计算设置第5项。

如果支座钢筋与跨中钢筋相同，软件可以自动连通计算。

3.跨中钢筋:跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。

如果原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。

上部非通长筋与架立筋的搭接长度取计算设置第1项。

二、下部钢筋:1.下通长筋:下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。

2.下部钢筋:（1）下部钢筋中间支座：下部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。

（2）下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第6项。

三、直形非框架梁的变截面计算:GGJ2009中，直形非框架梁的变截面计算，软件内置了3个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。
