满堂支撑架计算规范根据JGJ 130-2011135．4 满堂支撑架计算5．4．1满堂支撑架顶部施工层荷载应通过可调托撑传递给立杆。
5．4．2满堂支撑架根据剪刀撑的设置不同分为普通型构造与加强型构造，其构造设置应符合本规范第6．9．3条规定，两种类型满堂支撑架立杆的计算长度应符合本规范第 5．4．6条规定。
5．4．3立杆的稳定性应按本规范式（5．2．6-1）、式（5．2．6-2）计算。
不组合风荷载时: N/φA≦f （5.2.6-1）组合风荷载时: N/φA+Mw/W≦f （5.2.6-2）式中：N——计算立杆的轴向力设计值（N），不组合风荷载时N=1.2（NG1k +NG2k）+1.4ΣNQk（5.2.7－1）组合风荷载时N=1.2（NG1k +NG2k）+0.85×1.4ΣNQk（5.2.7－2）式中：NG1k——脚手架结构自重产生的轴向力标准值；NG2k——构配件自重产生的轴向力标准值；ΣNQk——施工荷载产生的轴向力标准值总和，内、外立杆各按一纵距内施工荷载总和的1/2取值。
φ——轴心受压构件的稳定系数,应根据长细比λ由本规范附录A表A.0.6取值;表A.0.6 轴心受压构件的稳定系数φ(Q23511钢)注：当λ＞250时，φ=7320/λ2λ——长细比, λ=l 0/i ；l 0——计算长度（mm ），应按本规范式第5.4.6条的规定计算;i ——截面回转半径，可按本规范附录B 表B.0.1采用; 表 B.0.1 钢管截面几何特性外径Φ，d 壁厚t 截面积 A (cm 2) 惯性矩 I (cm 4) 截面模量 W (cm 3) 回转半径i (cm) 每米长质量(kg/m)mm 48.3 3.6 5.06 12.71 5.26 1.59 3.97A ——立杆截面面积（mm 2），可按本规范附录B 表B.0.1采用;M w ——计算立杆段由风荷载设计值产生的弯矩（N ·mm ），可按下式计算：M w =0.9×1.4M wk =0.9×1.4ωk l a h 2/10 （5.2.9）式中：M wk ——风荷载产生的弯矩标准值（N ·mm ）；w w ——风荷载标准值（kN/m 2），应按本规范式（4.2.5）式计算；l a ——立杆纵距（m ）。
满堂支撑架计算规范根据JGJ 130-2011135．4 满堂支撑架计算5．4．1满堂支撑架顶部施工层荷载应通过可调托撑传递给立杆。
5．4．2满堂支撑架根据剪刀撑的设置不同分为普通型构造与加强型构造，其构造设置应符合本规范第6．9．3条规定，两种类型满堂支撑架立杆的计算长度应符合本规范第 5．4．6条规定。
5．4．3立杆的稳定性应按本规范式（5．2．6-1）、式（5．2．6-2）计算。
不组合风荷载时: N/φA≦f （5.2.6-1）组合风荷载时: N/φA+Mw/W≦f （5.2.6-2）式中：N——计算立杆的轴向力设计值（N），不组合风荷载时N=1.2（NG1k +NG2k）+1.4ΣNQk（5.2.7－1）组合风荷载时N=1.2（NG1k +NG2k）+0.85×1.4ΣNQk（5.2.7－2）式中：NG1k——脚手架结构自重产生的轴向力标准值；NG2k——构配件自重产生的轴向力标准值；ΣNQk——施工荷载产生的轴向力标准值总和，内、外立杆各按一纵距内施工荷载总和的1/2取值。
φ——轴心受压构件的稳定系数,应根据长细比λ由本规范附录A表A.0.6取值;表A.0.6 轴心受压构件的稳定系数φ(Q23511钢)注：当λ＞250时，φ=7320/λ2λ——长细比, λ=l 0/i ；l 0——计算长度（mm ），应按本规范式第5.4.6条的规定计算;i ——截面回转半径，可按本规范附录B 表B.0.1采用; 表 B.0.1 钢管截面几何特性外径Φ，d 壁厚t 截面积 A (cm 2) 惯性矩 I (cm 4) 截面模量 W (cm 3) 回转半径i (cm) 每米长质量(kg/m)mm 48.3 3.6 5.06 12.71 5.26 1.59 3.97A ——立杆截面面积（mm 2），可按本规范附录B 表B.0.1采用;M w ——计算立杆段由风荷载设计值产生的弯矩（N ·mm ），可按下式计算：M w =0.9×1.4M wk =0.9×1.4ωk l a h 2/10 （5.2.9）式中：M wk ——风荷载产生的弯矩标准值（N ·mm ）；w w ——风荷载标准值（kN/m 2），应按本规范式（4.2.5）式计算；l a ——立杆纵距（m ）。
满堂支架计算书一、工程概况1、主拱肋截面采用宽9.6m，高1.3m的单箱三室普通钢筋混凝土箱型断面，顶、底板厚度均为22cm，腹板厚度均为35cm，拱脚根部段为2m长的实体段。
拱肋混凝土标号为C40，混凝土数量共计426.7m³，钢筋数量共计182994.5kg。
2、支架采用满堂式碗扣脚手架，平面尺寸为58m*9.6m。
其立杆在桥墩处横距为60cm、纵距60cm；其余横距为60cm、纵距为90cm、横杆步距为120cm组合形式布置纵横向均设置斜向剪力撑，以增加整个支架的稳定性。
3、拱盔采用φ48(d=3.5mm）钢管，钢管壁厚不得小于3.5 mm（+0.025mm）弯制。
4、底模采用15mm竹胶板，竹胶板后背10*8木方，木方横桥向布置，布置间距30cm控制。
二、满堂支架计算书1、支架荷载分析计算依据《公路桥涵施工技术规范》(JTG/F50-2011)《建筑施工碗扣式脚手架安全技术规范》（JGJ166-2008）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《路桥施工计算手册》其他现行规范。
2、荷载技术参数a.新浇钢筋混凝土自重荷载25KN/㎡b.振捣混凝土产生的荷载2.0KN/㎡（JTG_TF50-2011 公路桥涵施工技术规范P182）c.施工人员、材料、机具荷载2.5KN/㎡（JTG_TF50-2011 公路桥涵施工技术规范P182）d.模板、支架自重荷载2.5KN/㎡e.风荷载标准值采用0.6KN/㎡f.验算倾覆稳定系数2（JTG_TF50-2011 公路桥涵施工技术规范P182）3、荷载值的确定进行支架设计时，所采用的荷载设计值，取荷载标准值分别乘以下述相应的荷载分项系数，然后组合而得；本工程满堂支架采用碗扣式脚手架搭设，其立杆在桥墩处横距为60cm、纵距60cm；其余横距为60cm、纵距为90cm、横杆步距为120cm组合形式布置，其上设可调顶托，上铺钢管和方木形成模板平台，支架承载最不利情况为拱板混凝土浇注完毕尚未初凝前底板范围内的杆件承载。

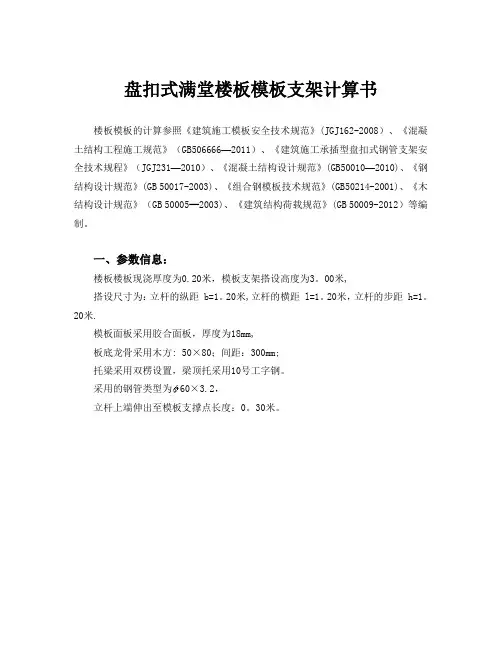

盘扣式满堂楼板模板支架计算书楼板模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008）、《混凝土结构工程施工规范》（GB506666—2011）、《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231—2010）、《混凝土结构设计规范》(GB50010—2010)、《钢结构设计规范》(GB 50017-2003)、《组合钢模板技术规范》(GB50214-2001)、《木结构设计规范》（GB 50005━2003)、《建筑结构荷载规范》(GB 50009-2012）等编制。
一、参数信息：楼板楼板现浇厚度为0.20米，模板支架搭设高度为3。
00米,搭设尺寸为：立杆的纵距 b=1。
20米,立杆的横距 l=1。
20米，立杆的步距 h=1。
20米.模板面板采用胶合面板，厚度为18mm,板底龙骨采用木方: 50×80；间距：300mm;托梁采用双楞设置，梁顶托采用10号工字钢。
采用的钢管类型为60×3.2，立杆上端伸出至模板支撑点长度：0。
30米。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元二、模板面板计算依据《混凝土结构工程施工规范》GB50666—2011，4.3.5和4。
3。
6计算。
面板为受弯结构，需要验算其抗弯强度和刚度。
模板面板按照三跨连续梁计算。
使用模板类型为：胶合板。
（1)钢筋混凝土板自重(kN/m):q11 = 25.100×0。
200×1。
200=6。
024kN/m（2)模板的自重线荷载(kN/m)：q12 = 0.350×1。
200=0。
420kN/m（3）活荷载为施工荷载标准值（kN/m）：q13 = 2。
500×1.200=3。
000kN/m均布线荷载标准值为：q = 25。
100×0。
200×1.200+0.350×1。
200=6.444kN/m均布线荷载设计值为：q1 = 0.90×［1.35×（6.024+0.420）+1.4×0.9×3。

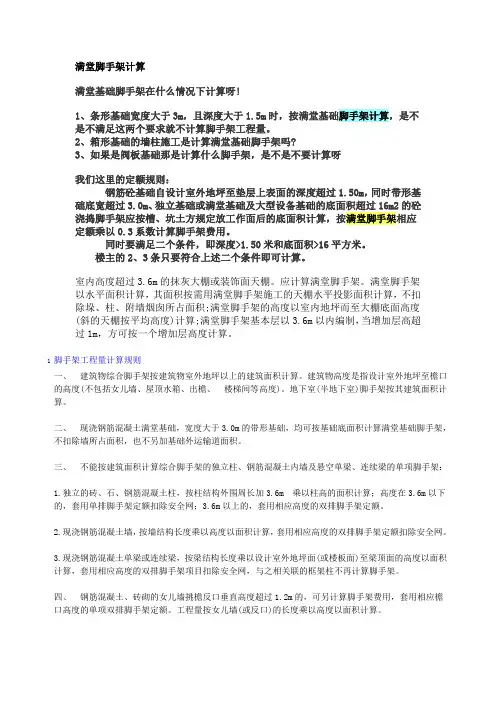

满堂脚手架计算满堂基础脚手架在什么情况下计算呀!1、条形基础宽度大于3m，且深度大于1.5m时，按满堂基础脚手架计算，是不是不满足这两个要求就不计算脚手架工程量。
2、箱形基础的墙柱施工是计算满堂基础脚手架吗?3、如果是阀板基础那是计算什么脚手架，是不是不要计算呀我们这里的定额规则：钢筋砼基础自设计室外地坪至垫层上表面的深度超过1.50m，同时带形基础底宽超过3.0m、独立基础或满堂基础及大型设备基础的底面积超过16m2的砼浇捣脚手架应按槽、坑土方规定放工作面后的底面积计算，按满堂脚手架相应定额乘以0.3系数计算脚手架费用。
同时要满足二个条件，即深度>1.50米和底面积>16平方米。
楼主的2、3条只要符合上述二个条件即可计算。
室内高度超过3.6m的抹灰大棚或装饰面天棚。
应计算满堂脚手架。
满堂脚手架以水平面积计算，其面积按需用满堂脚手架施工的天棚水平投影面积计算，不扣除垛、柱、附墙烟囱所占面积;满堂脚手架的高度以室内地坪而至大棚底面高度(斜的天棚按平均高度)计算;满堂脚手架基本层以3.6m以内编制，当增加层高超过1m，方可按一个增加层高度计算。
五、水平防护架，按实际铺板的水平投影面积计算。
六、垂直防护架，按自然地坪至最上一层横杆之间的搭设高度乘以实际搭设长度，以面积计算。
七、里脚手架按墙面垂直投影面积计算。
八、其他构筑物的脚手架：1.砖砌构筑物超过或低于设计地坪高度在1.2m以上时，按构筑物搭设长度乘以高度以面积计算工程量，高度在3.6m以内的，套用里脚手架定额；高度在3.6m以上的，套用单排脚手架定额。
2.石砌构筑物超过或低于设计外地坪高度在1.2m以上时，按构筑物搭设长度乘以高度以面积计算工程量，高度在3.6m以内的，套用单排脚手架定额扣除安全网；高度超过3.6m以上的，套用双排脚手架定额。
3.围墙脚手架，按室外自然地坪到围墙顶面的砌筑高度乘以围墙长度以面积计算工程量。
高度在3.6m以内的，套用里脚手架定额；高度超过3.6m以上的，套用单排脚手架定额。
顶板使用满堂脚手架计算书一、参数信息：1.脚手架参数横向间距或排距（m）：0。
90；纵距（m）：0.90；步距(m）：1。
50；立杆上端伸出至模板支撑点长度（m):0.10；脚手架搭设高度(m）:4.35；采用的钢管（mm）:Φ48×3.5 ；扣件连接方式:双扣件,扣件抗滑承载力系数:0.80；板底支撑连接方式：方木支撑;2。
荷载参数模板与木板自重(kN/m2)：0.350;混凝土与钢筋自重(kN/m3）：25.000；楼板浇筑厚度(m）:0。
300;倾倒混凝土荷载标准值（kN/m2):2。
000;施工均布荷载标准值(kN/m2）：1.000；3。
木方参数木方弹性模量E（N/mm2）:9500.000；木方抗弯强度设计值（N/mm2）：13.000;木方抗剪强度设计值(N/mm2):1.300；木方的间隔距离(mm):300。
000；木方的截面宽度(mm）：50.00；木方的截面高度（mm)：100。
00；图2 楼板支撑架荷载计算单元二、模板支撑方木的计算:方木按照简支梁计算，方木的截面力学参数为本算例中，方木的截面惯性矩I和截面抵抗矩W分别为:W=5.000×10.000×10。
000/6 = 83。
33 cm3;I=5.000×10。
000×10。
000×10。
000/12 = 416.67 cm4;方木楞计算简图1.荷载的计算：(1)钢筋混凝土板自重（kN/m):q1= 25.000×0。
300×0.300 = 2.250 kN/m；（2)模板的自重线荷载（kN/m):q2= 0。
350×0。
300 = 0.105 kN/m ;（3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载（kN）：p1 = （1.000+2.000）×0。
900×0。
300 = 0.810 kN；2。
强度计算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 1.2×（2.250 + 0。
满堂脚手架计算公式概述满堂脚手架是一种用于搭建建筑物内部或外部支撑结构的临时性工具。
在施工现场，脚手架的搭建是必不可少的工作环节之一。
为了确保施工安全和施工质量，需要对脚手架进行合理设计和计算。
本文将介绍满堂脚手架的计算公式，帮助工程师和施工人员了解如何计算和设计满堂脚手架。
满堂脚手架计算公式1. 脚手架高度计算公式满堂脚手架的高度是指地面到脚手架顶部的垂直距离。
根据安全要求和施工需要，脚手架的高度需满足一定标准。
一般情况下，满堂脚手架的高度计算公式如下：脚手架高度 = 最高施工层高度 + 安全间距 + 手扶梯高度其中，最高施工层高度是指所建筑物的最高层的高度，安全间距是指脚手架至墙面或其他障碍物的水平间距，手扶梯高度是指脚手架顶部到楼板高度的距离。
2. 脚手架材料计算公式为了确保脚手架的稳定性和承载能力，需要计算和选择适当的脚手架材料。
一般情况下，脚手架的水平和竖直支撑材料的计算公式如下：水平材料长度 = 建筑物宽度 + 2 ×净空宽度竖直材料高度 = 脚手架高度 + 横梁高度其中，建筑物宽度是指建筑物平面投影的宽度，净空宽度是指脚手架立柱的间距，横梁高度是指水平支撑材料的高度。
3. 脚手架承载力计算公式脚手架的承载力是指脚手架能够承受的最大荷载。
为确保脚手架的安全性，需要根据设计标准对承载力进行计算和检验。
一般情况下，满堂脚手架的承载力计算公式如下：承载力 = 脚手架重量 + 施工人员和材料的重量脚手架重量包括脚手架材料本身的重量，施工人员和材料的重量是指在脚手架上工作的人员和材料的总重量。
满堂支架计算范文满堂支架计算是指在建筑施工中用于支撑和固定梁、柱、板等构件的一种临时支架结构。
它的作用是承受和分散荷载，确保施工过程中结构的稳定性和安全性。
在满堂支架计算中，需要考虑多个因素，包括荷载、构件的几何特性、支撑材料的材质和尺寸等。
下面将详细介绍满堂支架计算的相关内容。
首先，满堂支架计算中需要考虑的一个重要因素是荷载。
荷载包括恒载和可变载荷。
恒载是指在施工过程中持续存在的荷载，如自重、施工材料的重量等。
可变载荷是指在施工过程中产生的临时荷载，如工人、施工设备等。
荷载的大小会直接影响满堂支架的设计与计算。
其次，满堂支架计算还需要考虑构件的几何特性。
构件的几何特性包括长度、宽度、截面形状等。
这些几何参数会直接影响构件的承载能力和受力情况。
在计算中，需要根据构件的几何参数来确定满堂支架的尺寸和布置方式。
另外，满堂支架计算还需要考虑支撑材料的材质和尺寸。
支撑材料是满堂支架的主要承载构件，其承载能力会直接影响满堂支架的安全性。
常见的支撑材料包括钢管、钢板等。
根据不同的材质和尺寸，可以计算出支撑材料的承载能力，并根据实际情况确定使用多少根支撑材料。
在进行满堂支架计算时，还需要考虑满堂支架的布置方式。
满堂支架的布置方式会影响支撑材料的受力情况和承载能力。
常见的满堂支架布置方式有横向排列和纵向排列。
横向排列是指支撑材料沿着横向方向布置，纵向排列是指支撑材料沿着纵向方向布置。
最后，在满堂支架计算中，还需要进行强度和稳定性的校核。
强度校核是指通过计算支撑材料的强度和荷载的关系，来判断满堂支架的受力情况是否合理。
稳定性校核是指通过计算支撑材料的稳定性和荷载的关系，来判断满堂支架的稳定性是否合理。
综上所述，满堂支架计算是建筑施工中的一项重要工作。
在计算中，需要考虑荷载、构件的几何特性、支撑材料的材质和尺寸等因素，并进行强度和稳定性的校核。
只有经过合理的计算和校核，才能确保满堂支架的安全性和稳定性。
满堂架脚手架搭施工方案及承载力计算本工程共地上三层。
考虑到装饰装修需要，我单位拟在外墙装饰装修期间搭设落地式、全高半封闭的扣件式满堂钢管脚手架，满足施工需求。
脚手架的结构楼板,基础上、底座下设置垫板，厚度为6cm，布设必须平稳,不得悬空。
脚手架满堂单立杆，立杆接头采用对接扣件连接,立杆和大横杆采用直角扣件连接.接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。
大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨,不小于6米，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内.相邻接头水平距离不小于50cm,各接头距立柱的距离不大于50cm。
每一立杆与大横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主接点的距离不大于15cm.小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设的需要,可在两立柱之间设置1～2根小横杆，间距不大于75cm。
小横杆伸出不小于10cm,且上、下层小横杆应在立杆处错开布置。
纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠在纵向扫地杆的立柱上.本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，剪刀撑沿架高连续布置.剪刀撑每六步四跨设置一道,斜杆与地面的夹角在45O。
斜杆相交点处于同一条直线上，并沿架高连续布置。
剪刀撑的一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。
所有固定点距主节点距离不大于15㎝。
最下部的斜杆与立杆的连接点与地面平行.剪刀撑的杆件连接采用搭接，其搭接长度＞100㎝，并用不少于三个旋转扣件固定,端部扣件盖板的边缘至杆端的距离＞10㎝。
脚手板采用松木、厚6㎝、宽20～35㎝的硬木板。
在作业层下部架设一道水平兜网，同时作业不超过两层.首层满铺一层脚手板,并设置安全网及防护栏杆。
楼板模板钢管扣件支架计算模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
楼板模板满堂支架以最大层高H=12.5米为例计算，立杆的纵距b=1.00米，立杆的横距l=1.00米，水平拉杆竖向距离h=1.50米,混凝土板厚取最大160mm，采用的钢管类型为48×3.5标准钢管。
楼板支撑架立面简图楼板支撑架荷载计算单元荷重计算：模板及配件自重：0.2KN/m2×1.2=0.24KN/ m2新浇混凝土自重: 3.84 KN/ m2×1.2=4.608 KN/m2钢筋自重: 0.15 KN/ m2×1.2=0.18 KN/ m2施工荷载: 2.5 KN/ m2×1.4=3.50 KN/ m2振捣混凝土产生的荷载: 2KN/ m2×1.4=2.80 KN/ m2F1 =11.328 KN/m2乘以折减系数0.9则F=F1×0.9=10.195KN/m2楼板底模验算（按五等跨连续计算）q=FL=10.195×0.915=9.329KN/mMmax=-0.105qL 2=-0.105×9.329×0.42=-0.157KN.m W=61bh 2=61×915×192=55053mm 2 σ=W M max =5505310157.06⨯=2.851N/mm 2<[fm]=13N/mm 2 (可) 木楞验算(按两等跨连续梁验算)q=8.362×0.4=3.345KN/mMmax= -0.125qL 2=-0.125×3.345×1.002=0.418KN.m W=61bh 2=61×50×1002=83333 mm 3 σ=W M max =8333310418.06⨯=5.016N/ mm 2<[fm]=13N/mm 2 (可) 钢管支撑的稳定性验算：根据λ=μL 0/I 两端铰支时μ取1，I=1.58,A=489mm 2, 强度许用应力[σ]=210N/mm 2,纵横水平拉杆竖向间距1.5m ，支撑的计算长度L 0=1.5m ，长细比:λ=μL 0/I =150/1.58=95由λ=114查表得压杆折减系数φ=0.588由压杆稳定条件σ=P/A ≤φ. [σ]得:P ≤A.φ. [σ]则: A.φ. [σ]=489×0.588×210=60382N=60.382KN ＞P=(0.24+4.608+0.18+1×1.4+2.8) ×0.9×1.00×1.00=8.305KN满足稳定性要求.钢管扣件验算:作用在立柱扣件上的荷载P=(0.24+4.608+0.18+1×1.4+2.8) ×0.9×1.00×1.00=8.305KN 单个扣件抗滑力设计值为8.5KN>8.305KN满足要求。
满堂脚手架设计详细计算方法满堂脚手架是指由多个水平和垂直支撑构成的搭建框架，用于支撑工程施工过程中的人员和材料。
设计满堂脚手架时，需要进行详细的计算和布置，以确保其稳定性和安全性。
以下是满堂脚手架设计的详细计算方法的一般步骤：第一步：确定基本参数确定满堂脚手架的高度、跨度、支撑点间距等基本参数。
根据所搭建的工程的具体情况，如建筑物的高度、平面形状和结构类型，选择合适的参数。
第二步：计算垂直支撑力根据满堂脚手架的高度和跨度，计算出垂直支撑力。
垂直支撑力是指施加在满堂脚手架立柱上的力，需要考虑人员和材料的重量以及施工过程中的动载荷。
根据相关规范和经验公式，计算出每个立柱所受的垂直支撑力。
第三步：计算水平支撑力根据满堂脚手架的高度和跨度，计算出水平支撑力。
水平支撑力是指施加在满堂脚手架水平支撑杆上的力，需要考虑垂直支撑力和水平作用力及其分布情况。
根据相关规范和经验公式，计算出每根水平支撑杆所受的水平支撑力。
第四步：计算连接节点的承载力第五步：确定材料规格根据计算结果，确定满堂脚手架所使用的材料规格。
包括满堂脚手架的立柱、水平支撑杆和连接件等。
选择合适的材料规格，以满足设计要求。
第六步：进行结构布局根据计算结果和材料规格，进行满堂脚手架的结构布局。
根据满堂脚手架的高度和跨度，确定立柱和水平支撑杆的数量和布置位置。
同时，考虑结构的稳定性和刚度，需合理设置对角支撑杆，并考虑支撑点间距的适当调整。
第七步：检验满堂脚手架的稳定性根据所布置的满堂脚手架结构，进行稳定性检验。
对于大型和特殊情况下的满堂脚手架，可以进行有限元分析或其他计算方法对其稳定性进行评估。
第八步：制定使用规程和安全操作规范根据满堂脚手架的设计和布置，制定相应的使用规程和安全操作规范。
规范人员和材料的使用方式，确保施工过程中的安全性。
最后，需要强调的是，满堂脚手架的设计和计算需要符合相关的规范和标准要求，并在实际施工过程中随时检查和监测，确保满堂脚手架的安全运行。
满堂支架的计算算例满堂支架是一种常见于建筑工程中的结构支撑形式，用于提供支撑和稳定的功能，以防止结构失稳或倒塌。
下面是一个关于满堂支架的计算算例，详细介绍了它的设计和计算过程。
1.引言满堂支架是建筑工程中常用的支撑结构，用于提供临时支撑和稳定性。
它一般由水平和竖直杆件组成，可以根据需要进行调整和安装。
本文将以一座三层建筑为例，计算满堂支架的设计和安装。
2.建筑结构参数建筑结构参数如下：-建筑高度：12米-楼层数：3层-楼板宽度：5米-楼板厚度：0.2米-楼板自重：2.5kN/m²-混凝土强度等级：C25-支撑点间距：3米3.设计计算3.1楼板荷载计算首先，计算楼板的总荷载。
根据楼板宽度和自重，得到每平米楼板的自重荷载为：自重荷载=楼板宽度×楼板厚度×楼板自重=5m×0.2m×2.5kN/m²=2.5kN总荷载=自重荷载×楼层数=2.5kN×3=7.5kN3.2满堂支架荷载计算接下来，计算满堂支架的荷载。
满堂支架承受的荷载包括楼板荷载和自重荷载。
楼板荷载=楼板宽度×楼板自重=5m×2.5kN/m²=12.5kN/m满堂支架荷载=楼板荷载×支撑点间距=12.5kN/m×3m=37.5kN3.3杆件计算根据支架荷载和结构参数，计算满堂支架杆件的尺寸和数量。
首先，计算竖直杆件的数量。
每层楼需要一根竖直杆件，所以总杆件数量为楼层数。
总竖直杆件数量=楼层数=3根其次，计算水平杆件的数量。
每层楼需要两根水平杆件，所以总杆件数量为楼层数的两倍。
总水平杆件数量=楼层数×2=3根×2=6根然后，计算杆件截面面积。
假设杆件材料为Q235钢，使用方管作为杆件。
方管的截面面积可根据设计要求和安全系数确定。
最后，根据杆件截面面积和长度计算杆件的弯曲强度。
通常，设计时需要考虑杆件的弯曲强度和稳定性。
满堂支撑架计算书计算依据:1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011、《建筑施工高处作业安全技术规范》JGJ80-91 23、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-2003一、架体参数36 36 满堂支撑架的宽度B(m) 满堂支撑架的长度L(m)10.1 Φ48×2.8 满堂支撑架的高度H(m) 脚手架钢管类型1.4 立杆布置形式单立杆纵横向水平杆非顶部步距h(m)1.4 0.8 纵横向水平杆顶部步距hd(m) 立杆纵距la(m)0.8 0.2 立杆横距lb(m) 立杆伸出顶层水平杆中心线至支撑点的长度a(m)1.494 剪刀撑设置类型加强型顶部立杆计算长度系数μ 11.656 非顶部立杆计算长度系数μ 2二、荷载参数0.031 脚手板类型木脚手板每米钢管自重g(kN/m) 1k20.35 栏杆、挡脚板类型栏杆、木脚手板挡板脚手板自重标准值g(kN/m) 2k0.17 0.1 挡脚板自重标准值g(kN/m) 密目式安全立网自重标准值g(kN/m)3k4k20.167 1 每米立杆承受结构自重标准值材料堆放荷载q(kN/m) 1kg(kN/m) k23 2 施工均布荷载q(kN/m) 平台上的集中力F(kN) 2k1省份陕西地区榆林市20.25 1 基本风压ω(kN/m) 风压高度变化系数μ 0z21.04 0.312 风荷载体型系数μ 风荷载标准值ω(kN/m) sk三、设计简图搭设示意图:平面图侧立面图四、板底纵向支撑次楞验算2 次楞增加根数n4 材质及类型钢管2Φ48×2.8 205 截面类型(mm) 次楞抗弯强度设计值f(N/mm) 4210.19 125 次楞截面惯性矩I(cm) 次楞抗剪强度设计值τ(N/mm) 324.25 206000 次楞截面抵抗矩W(cm) 次楞弹性模量E(N/mm)0.031 次楞自重标准值Nc(kN/m) 次楞验算方式三等跨连续梁G=N=0.031kN/m; 1kcG= g×l/(n+1)= 0.35×0.8/(2+1)=0.093kN/m; 2k2kb4Q= q×l/(n+1)= 1×0.8/(2+1)=0.267kN/m; 1k1kb4Q= q×l/(n+1)= 3×0.8/(2+1)=0.8kN/m; 2k2kb41、强度验算板底支撑钢管按均布荷载作用下的三等跨连续梁计算。
