满堂脚手架设计计算方法(最新)

满堂脚手架设计计算方法钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。

一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。

搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。

采用的钢管类型为Φ48×3.5。

横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数砼板厚按均布250mm计算 2400X0.25X1=6.0KN/mm2施工均布荷载为6.0kN/m2，脚手板自重标准值0.30kN/m2，脚手架用途:支撑混凝土自重及上部荷载。

满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。

考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。

1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值q k=(3.00+0.30)×1.20/3=1.32kN/m(2)作用横向杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m横向杆计算荷载简图2.抗弯强度计算最大弯矩为M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.mσ = M max/W = 0.307×106/5080.00=60.49N/mm2横向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm横向杆的最大挠度小于1200.0/150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

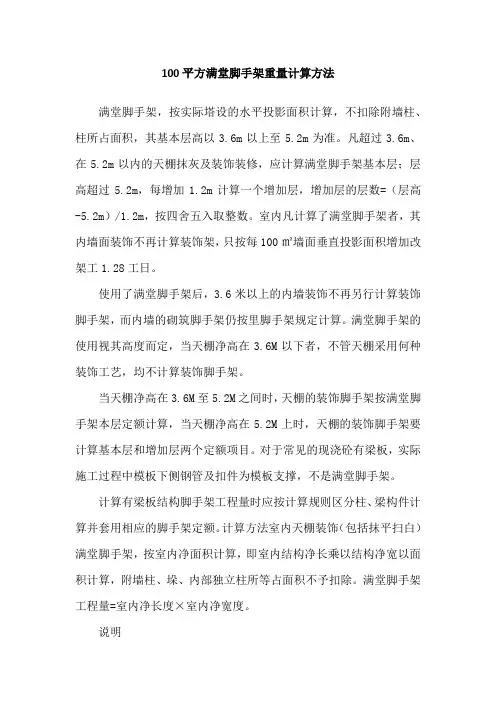

100平方满堂脚手架重量计算方法满堂脚手架，按实际塔设的水平投影面积计算，不扣除附墙柱、柱所占面积，其基本层高以3.6m以上至5.2m为准。

凡超过3.6m、在5.2m以内的天棚抹灰及装饰装修，应计算满堂脚手架基本层；层高超过5.2m，每增加1.2m计算一个增加层，增加层的层数=（层高-5.2m）/1.2m，按四舍五入取整数。

室内凡计算了满堂脚手架者，其内墙面装饰不再计算装饰架，只按每100㎡墙面垂直投影面积增加改架工1.28工日。

使用了满堂脚手架后，3.6米以上的内墙装饰不再另行计算装饰脚手架，而内墙的砌筑脚手架仍按里脚手架规定计算。

满堂脚手架的使用视其高度而定，当天棚净高在3.6M以下者，不管天棚采用何种装饰工艺，均不计算装饰脚手架。

当天棚净高在3.6M至5.2M之间时，天棚的装饰脚手架按满堂脚手架本层定额计算，当天棚净高在5.2M上时，天棚的装饰脚手架要计算基本层和增加层两个定额项目。

对于常见的现浇砼有梁板，实际施工过程中模板下侧钢管及扣件为模板支撑，不是满堂脚手架。

计算有梁板结构脚手架工程量时应按计算规则区分柱、梁构件计算并套用相应的脚手架定额。

计算方法室内天棚装饰（包括抹平扫白）满堂脚手架，按室内净面积计算，即室内结构净长乘以结构净宽以面积计算，附墙柱、垛、内部独立柱所等占面积不予扣除。

满堂脚手架工程量=室内净长度×室内净宽度。

说明一、凡工业与民用建（构）筑物所需垂直运输，均按本定额执行。

二、建筑物垂直运输以建筑物的檐高及层数两个指标划分定额子目。

凡檐高达到上一级而层数未达到时，以檐高为准；如层数达到上一级而檐高未达到时，以层数为准。

三、建筑物檐高系指建筑物自设计室外地面标高至檐口滴水标高。

无组织排水的滴水标高为屋面板顶，有组织排水的油水标高为天沟板底。

地下室和屋顶有围护结构的楼梯间、电梯间、塔楼、望台等，计算建筑面积，不计算高度、层数。

四、建（构）筑物垂直运输定额中的塔式起重机，应另计算场外运输费。

满堂脚手架设计计算方法钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。

一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。

搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。

采用的钢管类型为Φ48×3.5。

横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数砼板厚按均布250mm计算2400X0.25X1=6.0KN/mm2施工均布荷载为6.0kN/m2，脚手板自重标准值0.30kN/m2，脚手架用途:支撑混凝土自重及上部荷载。

满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩W = 5.08cm3；截面惯性矩I = 12.19cm4；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。

考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。

1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值q k=(3.00+0.30)×1.20/3=1.32kN/m(2)作用横向杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m横向杆计算荷载简图2.抗弯强度计算最大弯矩为M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.mσ = M max/W = 0.307×106/5080.00=60.49N/mm2横向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm横向杆的最大挠度小于1200.0/150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩W = 5.08cm3；截面惯性矩I = 12.19cm4；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

满堂脚手架设计计算方法（新）钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。

一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为18.0米，立杆采用单立管。

搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。

采用的钢管类型为Φ48×3.5。

横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数施工均布荷载为3.0kN/m2，脚手板自重标准值0.30kN/m2，同时施工1层，脚手板共铺设2层。

脚手架用途:混凝土、砌筑结构脚手架。

满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。

考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。

1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值q k=(3.00+0.30)×1.20/3=1.32kN/m(2)作用横向杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m横向杆计算荷载简图2.抗弯强度计算最大弯矩为M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.mσ = M max/W = 0.307×106/5080.00=60.49N/mm2横向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm横向杆的最大挠度小于1200.0/150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

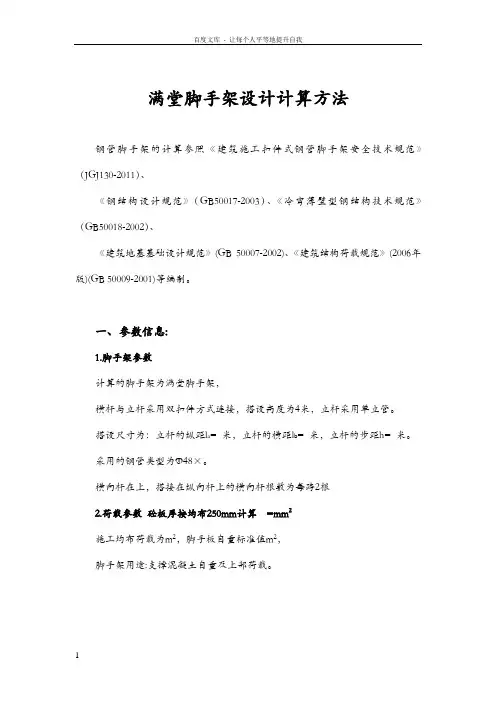

满堂脚手架设计计算方法钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。

一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。

搭设尺寸为：立杆的纵距l a= 米，立杆的横距l b= 米，立杆的步距h= 米。

采用的钢管类型为Φ48×。

横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数砼板厚按均布250mm计算=mm2施工均布荷载为m2，脚手板自重标准值m2，脚手架用途:支撑混凝土自重及上部荷载。

满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩W = ；截面惯性矩I = ；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。

考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。

1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值q k=+×3=m(2)作用横向杆线荷载设计值q=×+××3=m横向杆计算荷载简图2.抗弯强度计算最大弯矩为M max= = ××= σ = M max/W = ×106/=mm2横向杆的计算强度小于mm2,满足要求!3.挠度计算最大挠度为V=100EI = ××12004/(100××105×=横向杆的最大挠度小于150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩W = ；截面惯性矩I = ；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

满堂脚手架计算单位(满堂脚手架计算公式)范本1（正式商务风格）：本文档旨在详细介绍满堂脚手架计算单位，包括满堂脚手架计算公式及相关细节。

请在使用时仔细阅读本文，并根据实际情况进行操作。

1. 总览满堂脚手架是建筑施工中常用的一种支撑结构，主要用于支撑工人和材料，保证施工安全。

在使用满堂脚手架时，需要计算合适的支撑单位，以确保脚手架的稳定性和安全性。

2. 满堂脚手架计算公式满堂脚手架的计算单位可以使用以下公式进行计算：单位 = (负荷1 + 负荷2 + … + 负荷n) / (支撑1 + 支撑2 + … + 支撑n)3. 计算细节3.1 负荷在计算单位时，需要考虑脚手架上的所有负荷，包括工人、材料及设备的重量。

根据实际情况，确定每个负荷的具体数值。

3.2 支撑支撑是指满堂脚手架中的支撑杆件，通过支撑杆件将脚手架牢固地固定在地面上。

支撑的数量和类型可以根据满堂脚手架的高度和长度进行确定。

4. 示例计算以下是一个示例计算，以您更好地理解满堂脚手架计算单位的过程：负荷：工人(10人 × 70kg) + 材料(500kg) + 设备(200kg) = 900kg支撑：根据满堂脚手架的高度和长度，确定需要的支撑数量和类型。

计算单位：单位 = 900kg / (支撑1 + 支撑2 + … + 支撑n)根据实际情况进行具体计算。

5. 附件附件1：满堂脚手架计算单位示例表格6. 法律名词及注释6.1 脚手架：建筑施工中用于支撑工作人员和材料的结构。

6.2 支撑：脚手架中用于固定和支撑结构的杆件。

范本2（活泼时尚风格）：本文档旨在为您提供满堂脚手架计算单位的相关信息，包括满堂脚手架计算公式和详细细节。

请您参考本文档，并根据实际需要进行操作。

1. 总览满堂脚手架是建筑施工中常用的一种支撑结构，用于支撑工人和材料，确保施工安全。

在使用满堂脚手架时，需要计算适当的支撑单位，以保证脚手架的稳定和安全。

2. 满堂脚手架计算公式满堂脚手架的计算单位可以使用以下公式进行计算：单位 = (负荷1 + 负荷2 + … + 负荷n) / (支撑1 + 支撑2 + … + 支撑n)3. 计算细节3.1 负荷计算单位时，需要考虑脚手架上的所有负荷，包括工人、材料和设备的重量。

满堂脚手架设计计算方法钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、精品文档，超值下载《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。

一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。

搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。

采用的钢管类型为Φ48×3.5。

横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数砼板厚按均布250mm计算 2400X0.25X1=6.0KN/mm2施工均布荷载为6.0kN/m2，脚手板自重标准值0.30kN/m2，脚手架用途:支撑混凝土自重及上部荷载。

满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。

考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。

1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值q k=(3.00+0.30)×1.20/3=1.32kN/m(2)作用横向杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m横向杆计算荷载简图2.抗弯强度计算最大弯矩为M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.mσ = M max/W = 0.307×106/5080.00=60.49N/mm2横向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm横向杆的最大挠度小于1200.0/150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

满堂脚手架设计计算方法（新）钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。

一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为18.0米，立杆采用单立管。

搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。

采用的钢管类型为Φ48×3.5。

横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数施工均布荷载为3.0kN/m2，脚手板自重标准值0.30kN/m2，同时施工1层，脚手板共铺设2层。

脚手架用途:混凝土、砌筑结构脚手架。

满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。

考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。

1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值q k=(3.00+0.30)×1.20/3=1.32kN/m(2)作用横向杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m横向杆计算荷载简图2.抗弯强度计算最大弯矩为M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.mσ = M max/W = 0.307×106/5080.00=60.49N/mm2横向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm横向杆的最大挠度小于1200.0/150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

满堂脚手架面积计算方法:满堂脚手架，按实际塔设的水平投影面积计算,不扣除附墙柱、柱所占面积，其基本层高以3.6m以上至5。

2m为准.凡超过3。

6m、在5.2m以内的天棚抹灰及装饰装修，应计算满堂脚手架基本层;层高超过5.2m，每增加1.2m计算一个增加层,增加层的层数=（层高—5。

2m)/1.2m,按四舍五入取整数。

室内凡计算了满堂脚手架者，其内墙面装饰不再计算装饰架，只按每100㎡墙面垂直投影面积增加改架工1.28工日。

使用了满堂脚手架后，3。

6米以上的内墙装饰不再另行计算装饰脚手架，而内墙的砌筑脚手架仍按里脚手架规定计算.满堂脚手架的使用视其高度而定，当天棚净高在3。

6M以下者，不管天棚采用何种装饰工艺，均不计算装饰脚手架。

当天棚净高在3。

6M至5.2M之间时，天棚的装饰脚手架按满堂脚手架本层定额计算，当天棚净高在5。

2M上时，天棚的装饰脚手架要计算基本层和增加层两个定额项目。

对于常见的现浇砼有梁板,实际施工过程中模板下侧钢管及扣件为模板支撑，不是满堂脚手架。

计算有梁板结构脚手架工程量时应按计算规则区分柱、梁构件计算并套用相应的脚手架定额。

计算方法室内天棚装饰(包括抹平扫白)满堂脚手架，按室内净面积计算，即室内结构净长乘以结构净宽以面积计算,附墙柱、垛、内部独立柱所等占面积不予扣除。

满堂脚手架工程量=室内净长度×室内净宽度.说明一、凡工业与民用建（构）筑物所需垂直运输,均按本定额执行。

二、建筑物垂直运输以建筑物的檐高及层数两个指标划分定额子目。

凡檐高达到上一级而层数未达到时，以檐高为准；如层数达到上一级而檐高未达到时，以层数为准。

三、建筑物檐高系指建筑物自设计室外地面标高至檐口滴水标高。

无组织排水的滴水标高为屋面板顶，有组织排水的油水标高为天沟板底。

地下室和屋顶有围护结构的楼梯间、电梯间、塔楼、望台等，计算建筑面积，不计算高度、层数。

四、建(构）筑物垂直运输定额中的塔式起重机,应另计算场外运输费。

满堂脚手架面积计算方法：满堂脚手架，按实际塔设的水平投影面积计算，不扣除附墙柱、柱所占面积，其基本层高以3。

6m以上至5。

2m为准.凡超过3。
