螺纹紧固工艺规范目录1 范围 42 规范性引用文件 (4)3 定义和缩略语 (5)3.1定义 (5)3.1.1（螺钉）紧固 (5)3.1.2扭矩 (5)3.1.3紧固扭矩 (5)3.1.4松脱扭矩 (5)3.1.5手批、电批、风批和批头 (6)3.1.6螺纹紧固件、螺纹连接件 (6)3.1.7手批、批头的规格 (6)3.1.8螺钉槽损坏 (6)3.1.9螺纹紧固失效 (6)3.1.9.1 螺纹连接失效 (6)3.1.9.2 紧固件失效 (6)3.1.9.3 连接件失效 (6)4 螺纹连接要素说明与控制 (7)4.1螺纹连接要素说明 (7)4.1.1紧固扭矩 (7)4.1.1.1 螺纹紧固件公称直径 (7)4.1.1.2 螺纹紧固件材料等级 (7)4.1.1.3 螺纹连接件材料 (7)4.1.1.4 螺纹连接应用场合 (7)4.1.1.5 螺纹紧固件和连接件之间结合面的润滑程度和粗糙度 (7)4.1.2螺纹紧固件头部形状 (8)4.1.2.1 头部形状 (8)4.1.2.2 十字槽 (8)4.1.3十字批/十字批头形状 (8)4.1.4电批/风批扭矩范围 (8)4.1.5操作方法 (9)4.2工具选用 (10)4.2.1十字批与十字批头 (10)4.2.1.1 十字批与十字批头图示 (10)4.2.1.2 十字批和十字批头规格参数说明 (10)4.2.1.3 常用十字批和十字批头规格参数范围 (11)4.2.2一字批与一字批头 (12)4.2.2.1 一字批与一字批头图示 (12)4.2.2.2 一字批规格参数说明 (12)4.2.2.3 常用一字批规格范围 (12)4.2.3手动套筒、套筒批头、内六角批、内六角批头、扳手、梅花批和梅花批头 (13)4.2.3.1 手动套筒、套筒批头、内六角批、内六角批头、扳手、梅花批和梅花批头图示 (13)4.2.3.2 手动套筒、套筒批头、内六角批、内六角批头和扳手规格参数说明 (14)4.2.3.3 常用手动套筒、套筒批头、内六角批、内六角批头和扳手规格参数范围 (14)4.2.4扭力批 (15)4.2.5风批 (16)4.2.6工具选用注意事项 (16)4.3紧固扭矩和批头选用 (17)4.3.1一般螺纹连接紧固扭矩和批头选用 (17)4.3.2高等级螺纹连接紧固扭矩选择 (18)4.3.3自攻螺钉连接紧固扭矩选择 (19)4.4操作方式 (19)4.4.1物料拿取 (19)4.4.2电批转速选择 (19)4.4.3工具使用方法 (20)4.4.4成组螺钉的紧固方法 (20)4.5扭矩校准 (21)4.5.1校准范围 (21)4.5.2校准方法 (21)4.5.3校准周期 (22)4.6要素检验 (22)4.6.1螺钉外观 (22)4.6.2配合长度关系 (22)4.6.3螺纹紧固程度（扭矩检验） (23)5 标准紧固件选型原则 (23)5.1沉头螺钉选型 (23)5.2盘头螺钉选型 (23)5.3对垫圈、螺母、螺栓等选型 (23)5.4标准紧固件选型细则 (26)5.5标准件优选系列 (27)6 参考文献 (30)附录A 螺纹紧固件的拧紧扭矩估算方法 (30)附录B 杭州XX通信技术有限公司扭矩可调工具校准表 (30)表目录表1 HIOS电批扭矩和精确控制范围 (12)。
螺纹紧固工艺规范1适用范围本规范适用于我公司各种产品常见螺纹连接的装配。
本规范可作为工艺人员编制工艺文件、生产现场进行工艺控制以及生产部门准备螺纹连接工具的依据；同时可作为产品螺纹连接可靠性检验以及进行工具申购和发放的参考。
说明：功率器件的安装要求应按照DMBM0.054.121G《功率器件安装通用工艺规范》及DMBM0.072.001G《IGBT和SCR器件装配通用工艺规范》执行。
2引用标准、规范、参考书目及试验报告本规范的制订主要依赖于一系列的试验结果、实践验证和理论计算，同时参考了国内外一些电子厂家的螺钉紧固数据。
所使用的资料如下：2.1试验报告略。
2.2标准规范GB944.1-85 螺钉用十字槽JISB1012-97 Cross Recesses for ScrewsGB4943-1995 信息技术设备（包括电气事务设备）的安全GB5267-85 螺纹紧固件电镀层GB5779.1-86 紧固件表面缺陷-螺栓、螺钉和螺柱-一般要求GB90-85 紧固件验收检查，标志和包装Q/EFIOS.005-98 超艺螺丝工业有限公司标准——十字槽自攻螺钉GB3098.5-86 紧固件机械性能自攻螺钉GB/T3098.2-2000 紧固件机械性能螺母粗牙螺纹MECHANICAL FASTENING WORKMANSHIP STANDARD MDST-7472-0052.3书目《机械设计手册》第3卷机械工业出版社汪恺主编《机械设计手册》第2卷机械工业出版社徐灏主编《紧固件连接设计手册》国防工业出版社《无线电整机装配工艺基础》天津科学技术出版社3术语与约定3.1说明对本规范中的部分术语加以解释。
由于不同厂商、不同地区对一些相同的事物有不同的称谓，并可能已经应用在各种文件中，为避免产生歧义和误解，在本文中对一些称谓进行约定，在工作中应以本约定统一称谓。
3.2条目3.2.1（螺纹）紧固使用装配工具将螺纹连接件与螺纹紧固件紧密结合在一起，并保证一定预紧力的过程。
篇一：紧固螺钉,螺栓作业指导书1 目的紧固螺钉、螺栓作业指导书编号：ise-zd-sc3-09 版号：a1在装配过程中，为保证工件与工件之间连接牢固，使设备能够正常稳定运转，生产任务有序进行，特做出此操作规程。
2 范围本文件仅适用生产设备的紧固件生产装配工作。
3 规范性引用文件无 4 术语和定义无 5 职责本部门装配人员在生产过程中必须遵守本管理制度，装配组长需要对生产过程进行监督和人员调度。
6 紧固件操作要求 6.1 螺纹连接的技术要求6.1.1 螺钉、螺栓和螺母紧固时严禁打击。
紧固后螺钉槽、螺母和螺钉、螺栓头不得损坏。
6.1.2 螺钉扭紧后必须使用记号笔作以下标记：正确（√）错误（x）6.1.3班组长和工艺必须使用扭矩扳手对已拧的螺钉进行抽检，抽检比例不得低于20%（常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级）。
6.1.4 同一零件用多个螺钉或螺栓紧固时，各个螺钉或螺栓需要按一定顺序（一般为对角顺序）逐步拧紧，如有定位销，应从靠近定位销的螺钉或螺栓开始，如下图：6.1.5 用双螺母时，应该先装薄螺母，两个螺母对顶拧紧，使螺栓在旋合断内受拉而螺母受压，构成螺纹连接副纵向压紧；先用最大拧紧力矩的80%拧紧里面的螺母，再用100%的拧紧力矩(常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级)拧紧外面的螺母。
6.1.6 螺钉螺栓和螺母拧紧后，其支承面应与被紧固零件贴合 6.1.7 沉头螺钉拧紧后，钉头不得高出沉孔断面。
6.1.8 所有螺钉、螺栓及螺母紧固之后必须进行用红色记号标记，用于查漏。
6.2 预防不锈钢螺钉螺栓锁死问题6.2．1正确选择适合长度的螺钉，螺栓。
如螺丝的抗拉强度与螺母保证的载荷，螺杆的长度要适当，以弹垫圈压平后，露出2-4个牙距为准。
6.2.2 使用前看螺纹孔间是否有铁屑或污垢，有则清理干净。
6.2.3 旋入螺钉螺栓及螺母是的力度要适当，不要过大或者过快，速度过快会使温度急速上升而导致锁死。
螺钉的规范螺钉的规范螺钉是一种极为常见的紧固件，广泛应用于工业生产、机械制造、建筑安装等领域。
为了确保螺钉的质量和可靠性，制定螺钉的规范非常重要。
本文将从螺钉的材料、尺寸、加工工艺、标志等方面介绍螺钉的规范。
一、材料规范螺钉的材料是决定其力学性能和耐腐蚀性能的重要因素。
常见的螺钉材料有碳钢、合金钢、不锈钢等。
碳钢螺钉适用于普通机械结构，在非腐蚀环境中使用。
合金钢螺钉适用于高强度要求的结构，能够在高温和低温环境中使用。
不锈钢螺钉适用于对耐腐蚀性要求较高的场合。
螺钉材料应符合国家或行业标准的规定，有明确的牌号和化学成分。
同时，螺钉材料也要经过必要的热处理，如碳钢螺钉要进行淬火和回火处理，以提高其硬度和强度。
二、尺寸规范螺钉的尺寸包括直径、长度、螺纹规格等。
尺寸规范是确保螺钉与零部件配合使用，保证紧固效果的重要依据。
螺钉的直径按公称直径标注，有统一公称尺寸和非统一公称尺寸两种。
统一公称尺寸螺钉按照国家标准规定的公称直径和长度，非统一公称尺寸螺钉按照企业内部标准和用户要求制定。
螺钉的螺纹规格按照螺纹直径、螺距、螺纹类型等标注。
常见的螺纹是ISO标准的矩形螺纹，如M6X1、M8X1.25等。
三、加工工艺规范螺钉的制造需要经过一系列的加工工艺，包括切削、挤压、锻造、拉拔、热处理等。
加工工艺规范直接影响着螺钉的质量和性能。
切削是螺钉加工的常见方法，通过车削、铣削、钻削等工艺将原材料加工成螺钉的外形。
挤压和拉拔是将金属材料压制成螺杆的方法，常见于冷揉压和热挤压。
锻造是通过受力变形将金属材料变形成型的方法，常见于热锻。
热处理是为了改善螺钉的力学性能，包括淬火、回火、固溶和时效等工艺。
四、标志规范螺钉的标志是为了便于识别和标定螺钉的规格、质量、材料等信息。
螺钉的标志包括文字标志和图形标志两种形式。
文字标志包括螺钉的牌号、螺钉的规格尺寸、材料等信息。
图形标志包括螺钉的图形示意、几何量等信息，如螺纹形状、螺纹角、螺纹方向等。
通用螺纹紧固件拧紧工艺规范1.目的为加强公司产品螺纹紧固件紧固规范，保证螺纹装配强度，提升产品装配质量，特制定通用螺纹紧固件拧紧工艺规范。
2.范围公司产品通用螺纹紧固件在生产制造、现场安装调试、产品售后维修过程中都需遵循本工艺规范，对螺纹紧固件实施拧紧。
3.职责3.1工艺工程师编制本工艺规范、对本规范进行说明、解释和修订；3.2产品制造部门、安装调试部门、售后维修部门按本工艺规范要求实施螺纹拧紧；3.3检验部门按本工艺规范进行检验。
4.详细规定4.1紧固件要求4.1.1 M12（含M12）以下螺钉（螺栓）推荐使用不锈钢A2-70材质，M12以上螺栓推荐使用达克罗处理螺栓；4.1.2螺纹紧固件推荐使用国标优选螺纹规格；4.1.3图纸或技术文件中规定了螺栓强度性能等级，严格按照图样及技术文件上规定性能等级的紧固件装配；未规定紧固件强度性能等级，按照强度等级为8.8级紧固件进行装配。
4.2紧固件连接4.2.1 螺纹、螺钉和螺母连接时严禁打击或使用不合适的旋具或扳手，紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏；4.2.2图纸或工艺文件中规定拧紧力矩的紧固件，严格按照规定拧紧力矩紧固；未规定拧紧力矩的紧固件，其拧紧力矩按照下图表1拧紧：4.2.3同一零件多个螺纹紧固件连接时，各个螺钉（螺栓）需交叉、对称、逐步、均匀拧紧；如有定位销，应从靠近该销位置的螺钉（螺栓）开始拧紧；4.2.4螺钉、螺栓和螺母拧紧后，其支承面应与被紧固零件贴合；4.2.5螺母拧紧后，螺栓、螺钉应露出螺母端面2-3个螺距；4.2.6沉头螺钉紧固后，沉头不得高出沉孔端面。
4.3紧固件润滑推荐螺纹紧固前进行螺纹润滑。
4.4二次拆装螺钉、螺栓（螺纹紧固件在生产车间装配好后，发运时需要拆卸，发运到现场后再次进行紧固安装）推荐出厂时发运全新螺栓到现场进行螺纹紧固装配。
5相关文件6相关记录。

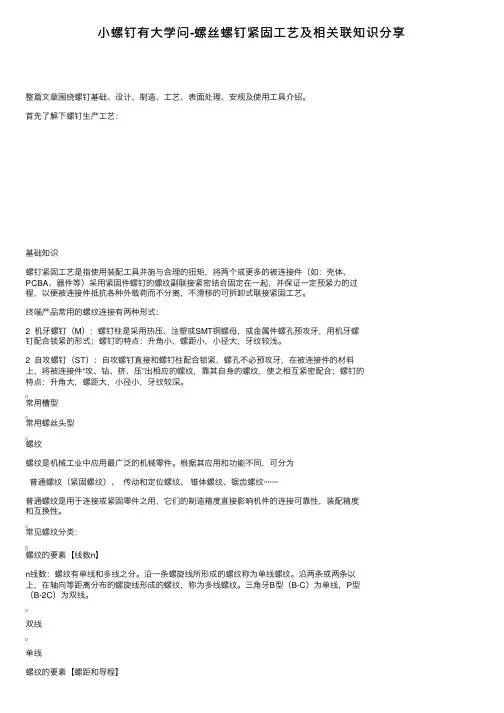

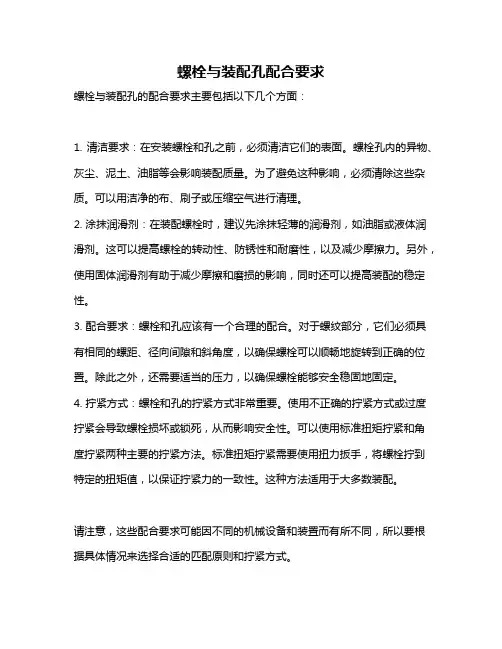

螺栓与装配孔配合要求
螺栓与装配孔的配合要求主要包括以下几个方面：
1. 清洁要求：在安装螺栓和孔之前，必须清洁它们的表面。
螺栓孔内的异物、灰尘、泥土、油脂等会影响装配质量。
为了避免这种影响，必须清除这些杂质。
可以用洁净的布、刷子或压缩空气进行清理。
2. 涂抹润滑剂：在装配螺栓时，建议先涂抹轻薄的润滑剂，如油脂或液体润滑剂。
这可以提高螺栓的转动性、防锈性和耐磨性，以及减少摩擦力。
另外，使用固体润滑剂有助于减少摩擦和磨损的影响，同时还可以提高装配的稳定性。
3. 配合要求：螺栓和孔应该有一个合理的配合。
对于螺纹部分，它们必须具有相同的螺距、径向间隙和斜角度，以确保螺栓可以顺畅地旋转到正确的位置。
除此之外，还需要适当的压力，以确保螺栓能够安全稳固地固定。
4. 拧紧方式：螺栓和孔的拧紧方式非常重要。
使用不正确的拧紧方式或过度拧紧会导致螺栓损坏或锁死，从而影响安全性。
可以使用标准扭矩拧紧和角度拧紧两种主要的拧紧方法。
标准扭矩拧紧需要使用扭力扳手，将螺栓拧到特定的扭矩值，以保证拧紧力的一致性。
这种方法适用于大多数装配。
请注意，这些配合要求可能因不同的机械设备和装置而有所不同，所以要根据具体情况来选择合适的匹配原则和拧紧方式。
螺纹紧固工艺规范1.目的本规范用于指导产品生产中各种常用螺纹连接的装配2.使用范围适用于公司所有产品的装配。
3.参考资料《机械设计手册》4.名词解释：螺纹紧固使用工具将螺纹连接件与螺纹紧固件紧密结合在一起，并保证一定预紧力的过程。
扭矩在螺纹连接中，为达到一定的预紧力而通过装配工具施加在螺纹紧固件上的力矩，单位有：牛顿•米，“千克力.厘米”（），换算关系：，在实际计算中，可近似取=。
在生产中，一般以为单位。
5.螺纹连接说明螺钉槽损坏:在螺钉紧固过程中，由于各种原因造成螺钉十字槽或一字槽镀层破坏，或者十字槽/一字槽磨损，起毛刺，破损等机械损坏。
在口语中，常称为“螺钉打花”.螺纹紧固失效:螺纹紧固失效可以分为螺纹连接失效、紧固件失效和连接件失效。
螺纹连接失效:因强度不够引起螺纹紧固件破坏，如螺杆拉断，螺纹破坏（滑丝），松动或松脱。
由于压力不够，从而使密封、屏蔽、接地、低阻电导通等场合不能达到相应要求。
紧固件失效:1.外观损坏，从而进一步影响连接性能。
(如锈蚀等)2.螺钉槽型损坏。
连接件失效:1.连接件失效主要表现在连接件强度不够或连接压力过大，从而引起连接件被压溃、折断。
2.连接件外观损伤。
螺纹紧固件材料等级一般机械用碳素钢和合金钢螺纹紧固件按机械性能分为，，，，，，，，，共10个等级，一般情况下都使用级的螺纹紧固件。
对于电气连接中有时会使用等级的螺纹紧固件。
其他等级我们公司一般不涉及。
螺纹紧固件头部形成分类根据所需要的紧固工具不同可分六角头、内六角、带十字槽、带一字槽、内六角花型和内三角花型等等。
7.操作说明物料拿取无特殊原因，不允许徒手拿取螺钉，建议对小螺钉使用上磁的批头/手批进行吸取；对大螺钉、螺母等戴手指套拿取；如果戴手套操作，应保证手套干净、无残破，保证手指汗液不污染螺钉。
电批转速选择对于公司常用的电批，由于其有“高速”和“低速”两档，为减少对螺钉十字槽的破坏，一般使用“低速”档，无特殊要求，严禁使用“高速”进行紧固。
