安全阀在线调校施工方案

安全阀校验方案范文安全阀是一种用于保护设备和系统的重要安全装置，主要用于控制压力在正常范围之内，避免因过高压力而造成设备损坏、事故发生。

为了确保安全阀能够正常工作，校验是必不可少的环节。

本文将介绍一种安全阀校验方案。

首先，安全阀的校验应该在每年进行一次。

在进行校验之前，需要准备好相应的工具和设备，如校验台、压力表以及压力泵等。

校验过程需要根据安全阀的型号和规格来确定具体的操作步骤，一般包括以下几个方面：1.外观检查：首先要对安全阀的外观进行检查，包括检查密封面是否有损坏、有无明显锈蚀以及连接是否牢固等。

如果发现有问题，则需要及时进行修理或更换。

2.密封测试：接下来要对安全阀的密封性能进行测试。

可以使用校验台来进行测试，将安全阀连接到校验台上，然后增加压力，观察安全阀是否能够正确打开，并且在关闭时是否能够完全密封。

3.公差检查：校验过程中还需要进行公差检查。

首先要查看安全阀上的标志和参数是否与实际情况一致，然后使用精密仪器来测量安全阀的开启压力、回座压力以及实际泄漏量等。

如果发现与标准值存在较大的偏差，则需要调整安全阀的参数。

4.清洁维护：校验完成后，还需要对安全阀进行清洁和维护。

可以使用压缩空气来清除阀上的杂质，同时对密封面进行润滑处理。

如果发现密封面磨损严重，则需要及时更换密封圈。

通过以上的校验方案，可以确保安全阀的性能和可靠性。

为了提高校验的准确性，建议在校验过程中使用精密的工具和设备，并根据相关的标准和规范进行操作。

此外，还需要记录和保存校验结果，以便日后参考和比对。

需要注意的是，安全阀校验只是确保安全阀的正常工作，对于整个系统的安全性还需要进行综合评估和监测。

因此，在校验之外，还应定期对系统进行检查和维护，确保其稳定、可靠地运行。

同时，应培训和教育相关人员，提高其对安全阀和系统的认识和理解，以便及时处理可能出现的问题。

总而言之，安全阀的校验是确保设备和系统安全性的重要环节。

通过合理的校验方案，可以确保安全阀的性能和可靠性。

目录1概述 (1)1.1工程概况 (1)1.2工程特点 (1)1.3工程实物量 (1)2编制依据 (1)3阀门试压流程 (2)4 施工准备 (2)4.1施工技术准备 (2)4.2施工现场准备 (2)4.3施工人员配备 (2)4.4 阀门试压站建立 (3)5阀门检验 (3)5.1 检验流程 (3)5.2质量证明文件的检查 (3)5.3 外观检查 (4)5.4阀门传动装置的检查与检验 (5)5.5 阀门试压 (5)6 阀门管理 (10)7主要质量控制点 (10)8质量保证措施 (11)8.1质量保证体系 (11)8.2质量保证措施 (11)9 HSE保证措施 (11)9.1 HSE组织机构图 (11)9.2 HSE保证措施 (12)9.3 安全应急措施 (12)10人员安排及进度计划 (13)11 施工机具设备和手段用料 (14)12 主要计量设备一览表 (14)附表一JHA工作前安全分析表 (15)1概述1.1工程概况本工程为神华宁煤煤化工副产品深加工综合利用项目主要装置建筑安装工程第二标段，位于宁夏回族自治区宁东煤化工基地，在银川市灵武境内。

包括丁二烯抽提区（1200）、芳烃抽提区（1500）、OCU区（1300）、汽油加氢区（1400）、废碱氧化区（1600）和主管廊P914、主管廊P915。

阀门试压作业主要包括各装置区附塔管道和工艺管道上的阀门。

阀门类型主要有闸阀、截止阀、球阀、蝶阀、止回阀、安全阀等。

阀门种类较多，试压过程中应特别注意按照规定进行编号。

1.2工程特点1.2.1 银川地区属温带大陆气候，气候影响大，春冬季天气寒冷、早晚温差大、风大沙多给阀门试压带来很大不便。

1.2.2现场施工场地狭小，施工区域分散，阀门试压后应及时入库保管，以免丢失,安装时再领用，并建立发放台账。

1.2.3阀门种类较多，阀门试压与管理过程中应特别注意按照规定进行编号。

1.2.4目前各装置工艺管道轴测图均未下发，结构和设备安装的进度也不具备工艺管道的大面积施工，阀门试压作业主要为各装置附塔管道阀门。

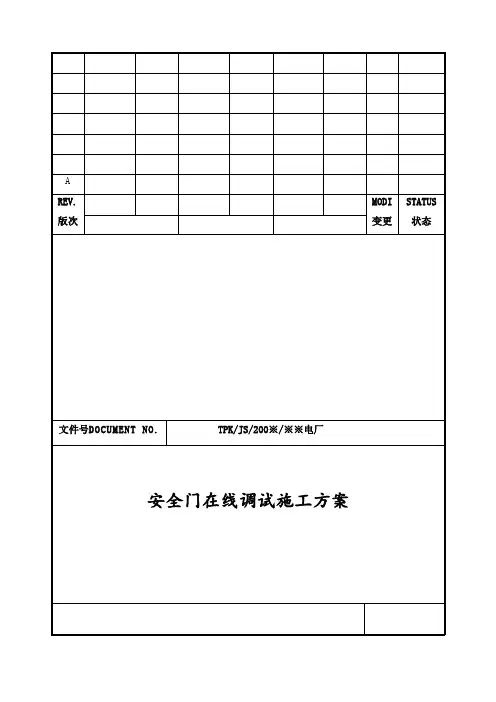

目录1工程概况 (3)2依据的图纸、文件及标准 (3)3作业准备要求及条件 (3)4施工过程关键的质量控制点 (4)5作业程序内容 (4)6验收质量标准 (8)7安全文明施工措施 (8)1工程概况国家质量监督局锅炉压力容器监察局颁布的《蒸汽锅炉安全技术监察规程》规定：“在用锅炉的安全阀每年至少应校验一次”；《电力工业锅炉压力容器监察规程》规定：“锅炉安装和大修完毕及安全阀经检修后，都应校验安全阀的起座压力”；国家电力公司颁布的《防止电力生产重大事故的二十五项重点要求》规定：“各种压力容器安全阀应定期进行校验和排放试验”，拓奇公司针对明珠电厂安全阀调整的要求,将使用ST-2000型安全阀在线调校仪对进行热态整定，特编制本弹簧式安全阀调整施工方案。

（根据各电厂压力容器的安全门工作压力不同和安全门型号不同而定）2依据的图纸、文件及标准2.1《电站锅炉安全阀应用导则》。

2.2《电力工业锅炉压力容器监察规程》。

2.3《电站安全阀技术条件》。

2.4电厂提供有关安全阀资料。

2.5安全阀定压仪整定的“起座压力”与“理论整定值”的误差。

《电力工业锅炉压力容器监察规程》规定，整定的起座压力允许在以下范围内变化。

阀门铭牌上标记的数值大或小5%的整定压力。

3作业准备要求及条件3.1所有参加安全门调试人员应持证上岗，其从事工作性质范围必须与证件等级相符。

3.2资源配置：安全门技术人员、安全门调试工、架子工、电工按需配置。

3.3工机具配置：备好所需整定工具（扳手、手锤、螺丝刀、钢直尺、麻绳等）确定拆卸方法，备品配件等。

3.4作业准备3.4.1.安全阀热校验时，锅炉已点火启动，现场清理干净，符合校验基本条件。

3.4.2.参加校验的施工人员已进行了具体的分工，包括指挥、看表、记录、联系等分工。

3.4.3.准备好通讯设备联络信号及校验工作中所用的粉笔、小黑板、扳手、螺丝刀等工具和物品，所有检修工具合乎安规要求。

3.4.4.换上标准压力表并和操作盘上的压力表进行过对照。

池州九华发电公司1号锅炉安全阀热态校验方案批准：周本多审核：高俊编写：董玉贵安徽池州九华发电有限公司二○一一年四月二十六日1概况1号锅炉（HG—1025/17.5—YM30）由哈尔滨锅炉厂有限责任公司制造，其类型为亚临界、控制循环汽包炉、单炉膛、一次中间再热、四角切圆燃烧、平衡通风、露天布置、固态排渣、全钢悬吊结构。

在B-MCR工况下，过热器、再热器参数分别为：过热器出口：蒸汽流量 1025t/h 蒸汽压力 17.5Mpa 蒸汽温度 540℃再热器进口：蒸汽流量 847.15t/h 蒸汽压力 3.911MPa 蒸汽温度 328.9℃再热器出口：蒸汽流量 847.15t/h 蒸汽压力 3.735MPa 蒸汽温度 540℃安全阀的作用是防止汽水系统超压。

本锅炉采用美国DRESSER公司的全量型安全阀，分别布置在锅筒、过热器出口、再热器进、出口管道上。

其中锅筒设安全阀3只，过热器设安全阀2只，再热器冷段设安全阀3只，再热器热段设安全阀2只。

在过热器出口装有一套电磁释放阀装置（PCV），也是美国DRESSER公司产品，各安全装置的主要参数如下表所示：根据锅炉和压力容器规程规定，安全阀的总排放量不应小于锅炉设计最大蒸汽流量。

本锅炉设计最大主蒸汽流量为1025t/h，锅筒与过热器安全阀总排放量为1081t/h。

设计再热器最大蒸汽流量为847.2t/h，再热器安全阀总排放量为878t/h2调试依据及标准本方案是依据以下有关规程进行编写的，调试中应严格执行:2.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》2.2《电力建设施工及验收技术规范锅炉机组篇（1996年版）》2.3《火电工程调整试运质量检验及评定标准（1996年版）》2.4《电力工业锅炉监察规程》DL612-19962.5 制造厂调试指导书等相关资料。

3调试目的本方案用于指导安全阀大修后的热态定值校验，检验安全阀动作值的准确性及是否卡涩、不严密等问题，保障安全正常运行工况下的保护和动作正常。

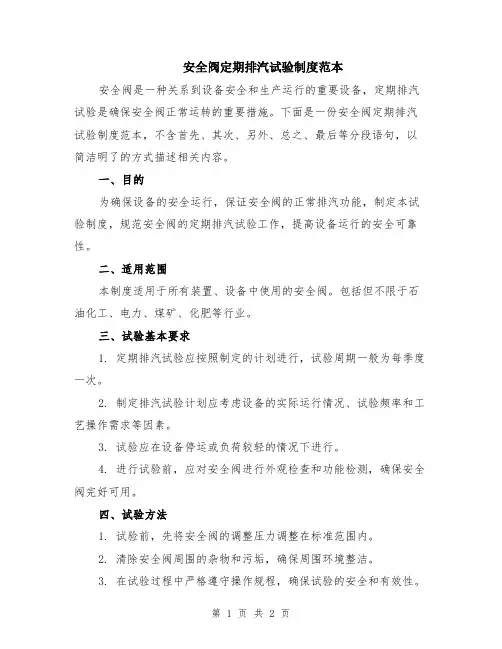

安全阀定期排汽试验制度范本安全阀是一种关系到设备安全和生产运行的重要设备，定期排汽试验是确保安全阀正常运转的重要措施。

下面是一份安全阀定期排汽试验制度范本，不含首先、其次、另外、总之、最后等分段语句，以简洁明了的方式描述相关内容。

一、目的为确保设备的安全运行，保证安全阀的正常排汽功能，制定本试验制度，规范安全阀的定期排汽试验工作，提高设备运行的安全可靠性。

二、适用范围本制度适用于所有装置、设备中使用的安全阀。

包括但不限于石油化工、电力、煤矿、化肥等行业。

三、试验基本要求1. 定期排汽试验应按照制定的计划进行，试验周期一般为每季度一次。

2. 制定排汽试验计划应考虑设备的实际运行情况、试验频率和工艺操作需求等因素。

3. 试验应在设备停运或负荷较轻的情况下进行。

4. 进行试验前，应对安全阀进行外观检查和功能检测，确保安全阀完好可用。

四、试验方法1. 试验前，先将安全阀的调整压力调整在标准范围内。

2. 清除安全阀周围的杂物和污垢，确保周围环境整洁。

3. 在试验过程中严格遵守操作规程，确保试验的安全和有效性。

4. 在试验过程中应严密观察安全阀的排汽情况及试验现场的变化。

5. 试验完成后，及时恢复设备的正常运行状态，并对试验结果进行记录和汇总。

五、试验记录与报告1. 对每次试验结果进行详细的记录，包括试验时间、试验人员、试验前调整压力、试验结果等内容。

2. 试验报告应准确、完整、清晰地记录试验过程和结果，并应于试验完成后及时向相关部门进行反馈。

3. 试验报告应妥善保存，作为设备运行管理的重要依据。

六、试验结果处理1. 若安全阀排汽正常，试验结果应予以确认，并及时更新设备运行记录。

2. 若安全阀排汽不正常，应立即采取相应的措施进行修理或更换，确保设备安全运行。

七、试验计划的调整1. 根据设备的实际情况和运行需求，对试验计划进行适当调整。

2. 若发现安全阀在试验中出现异常情况，应及时调整试验计划，加强对安全阀的维护与管理。

编号：MC-QTD A01No.安全阀在线校验作业指导书编写：审核：批准：实施日期：安全阀在线校验作业指导书一、在线校验目的：校验安全阀的整定压力。

二、合用范围：合用于所有弹簧式安全阀的在线校验工作。

三、标准依据：《安全阀安全技术监察规程》 (TSG ZF001-2022)《电站锅炉安全阀技术规程》 (DL/T 959-2022)四、资质、职责及权限1、人员资质工作人员需是专业从事阀门类设备检修人员且通过技能资格审查。

2、人员资质和劳动力计划。

从事安全阀检修校验的人员必须取得国家质量监督检验检疫总局特种设备安全监察局颁发的安全阀维修作业人员证书 F1、F2。

3、单位资质安全阀在线校验调整工作的企业必须有国务院特种设备安全监督管理部门的国家质量监督检验检疫总局核准的特种设备检验检测机构，并取得“安全阀校验机构 FD1、FD2”资质证书的企业进行。

4、职责及权限施工负责人: 组织得当、分工明确、对安全、质量负责。

指定专人做好记录，确保记录真实、准确、工整。

监护人：按规定要求对检修工的安全进行监护。

QC 人员负责项目质量验收、签证。

五、安全阀在线校验规则为保证安全阀动作可靠，普通情况下，条件允许时尽量进行在线校验。

鉴于现场校验的特点，为统一校验操作，确保人身及设备安全，特制定本规程。

(一) 现场校验人员应当在设备操作、在线检测装置使用以及现场问题处理等方面受过专业培训并取得特种设备作业人员证书，并会同用户有关人员共同到场进行，有可能时，请检验人员一起参加。

(二) 现场校验项目：1、根据现场校验的特点，普通校验整定压力，对排放压力可不做测定记录，对密封性能普通不做试验。

2、在线检查包括以下内容：(1)安全阀安装是否正确；(2)安全阀的资料是否齐全(铭牌、质量证明文件、安装号、校验记录及报告)；(3)安全阀外部调节机构的铅封是否完好；(4)有无影响安全阀正常功能的因素；(5)必须设置截断阀的情况时，其安全阀进口前和出口后的截断阀铅封是否完好并处于正常开启位置；(6)安全阀有无泄漏；(7)安全阀外表有无腐蚀情况；(8)提升装置(扳手)动作有效，并且处于适当位置；(9)安全阀外部相关附件完整无损并且正常。

安全阀在线调校施工组织方案一、项目概述安全阀是工业设备中非常重要的一个部件，它的作用是在设备压力超过设定值时发挥防爆作用，保障设备和人员的安全。

为了确保安全阀的正常运行，需要对其进行定期的在线调校。

本施工组织方案将对在线调校的具体步骤、安全措施、质量控制等进行详细规划。

二、施工准备1.调度施工人员：根据施工规模和工期安排合适数量的施工人员，包括施工队长、技术人员等。

2.购置、准备调试设备：根据实际需要购置并准备好在线调校所需的设备，包括温度计、压力表、工具箱等。

3.编制详细调校步骤和操作规程：根据设备厂家提供的调校要求，编制详细的调校步骤和操作规程，明确调校的流程和要点。

三、施工步骤1.施工前准备（1）确保施工区域的安全：检查施工区域的环境是否存在易燃易爆物品，排除安全隐患。

（2）准备调试设备：检查调试设备是否齐全、完好，并对其进行必要的校验和检测。

2.施工调校（1）检查阀门状态：检查待调校的安全阀的工作状态，判断是否处于正常工作装置内。

（2）测量系统压力：使用压力表等设备对系统压力进行测量，并记录下来。

（3）调整校准装置：根据调校要求，调整校准装置，使其达到合适的工作状态。

（4）测试阀门开启和关闭压力：使用调试设备对安全阀的开启和关闭压力进行测试，并记录下来。

（5）反复测试调整直至合适：根据测试结果，不断调整校准装置，直至安全阀的开启和关闭压力达到设定值，保证其正常工作。

（6）记录测试结果：将各个阶段的测试结果进行记录，包括测量值、设定值、调整值等。

四、安全措施1.佩戴个人防护装备：施工人员在施工过程中需佩戴好安全帽、防护眼镜、防护手套等个人防护装备，确保人身安全。

2.确保施工区域通风良好：调校过程中需要放散大量的气体，确保施工区域通风良好，避免气体积聚导致的安全事故。

3.严禁吸烟和明火：施工现场严禁吸烟和使用明火等火源。

4.设置警示标志：在施工区域周围设置明显的警示标志，提醒他人注意施工作业，避免误入危险区域。

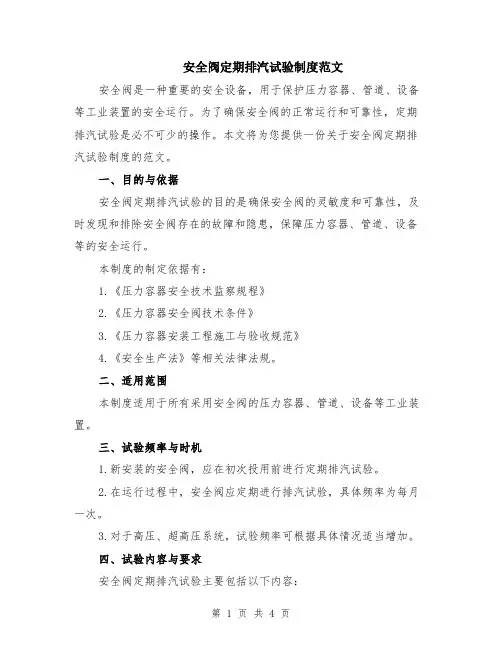

安全阀定期排汽试验制度范文安全阀是一种重要的安全设备，用于保护压力容器、管道、设备等工业装置的安全运行。

为了确保安全阀的正常运行和可靠性，定期排汽试验是必不可少的操作。

本文将为您提供一份关于安全阀定期排汽试验制度的范文。

一、目的与依据安全阀定期排汽试验的目的是确保安全阀的灵敏度和可靠性，及时发现和排除安全阀存在的故障和隐患，保障压力容器、管道、设备等的安全运行。

本制度的制定依据有：1.《压力容器安全技术监察规程》2.《压力容器安全阀技术条件》3.《压力容器安装工程施工与验收规范》4.《安全生产法》等相关法律法规。

二、适用范围本制度适用于所有采用安全阀的压力容器、管道、设备等工业装置。

三、试验频率与时机1.新安装的安全阀，应在初次投用前进行定期排汽试验。

2.在运行过程中，安全阀应定期进行排汽试验，具体频率为每月一次。

3.对于高压、超高压系统，试验频率可根据具体情况适当增加。

四、试验内容与要求安全阀定期排汽试验主要包括以下内容：1.试验压力的确定：试验压力应根据工作场所实际情况确定，试验压力的选择应符合设计压力和试验压力的比值要求。

2.试验方法：（1）开启安全阀快释放蓄气装置，排除系统内的气体。

（2）逐渐增加系统压力，直至试验压力。

（3）维持试验压力一段时间，以确保安全阀可靠放汽。

3.试验结果的记录与评定：试验过程中应及时记录试验压力、放汽量、放汽时间等数据，并进行综合评定。

安全阀的放汽量应符合设计要求，放汽时间应满足要求。

如果发现安全阀出现泄漏、放气不畅等异常情况，应及时检查和处理，并进行必要的维修或更换。

五、试验记录与报告每次试验应当做好详细记录，并将试验结果进行整理和分析。

试验记录应包括试验的日期、地点、试验压力、放汽量、放汽时间等信息。

试验结果的报告应及时上报有关部门，并做好备案。

六、试验设备与工具进行安全阀定期排汽试验时，需要准备以下设备和工具：1.压力表和记录仪表：用于测量和记录试验压力。

安全阀拆除与回装方案(可以直接使用，可编辑实用优秀文档，欢迎下载）中海石油宁波大榭石化馏分油综合利用项目安全阀拆除与回装方案中国化学工程第四建设2021年01月06日目录二、编制依据2三、安全阀拆除与回装注意事项2四、作业人员安排3五、工机具计划3六、安全防范措施3一、工程概况目前，十部公用工程区域有30台安全阀因校验有效日期已到期，需拆除校验合格后重新安装，安全阀规格大体为DN15~DN200范围，其中0326-SV-101低压蒸汽安全阀规格为DN200 PN5.0/DN250 PN2.0最重的重约200kg,安装高度为11m；凝结水站除氧器A/B四台0717-DE-101A/B/C/D安全阀规格为DN150 PN2.0/DN175 PN2.0，安装高度为15m；热媒水罐715-SV-102A/B安全阀规格为DN40 PN2.0，安装高度为14m。

净化风缓冲罐顶部0712-SV-101安全阀规格为DN100 PN2.0/DN150 PN2.0，安装高度为9m。

合计有14台安全阀需要吊装。

各安全阀具体参数如下：二、编制依据(1) 现场管道安装施工图纸(2) 《工业金属管道工程施工及验收规范》（GB50235 ）。

(3) 《现场设备、工业管道焊接工程施工及验收规范》(GB50236 )。

(4) 《工业金属管道工程质量检验评定标准》(GB50184 )。

(5) 《给水排水管道工程施工及验收规范》GB50268(6) 《起重吊运指挥信号》 GB5082-85三、安全阀拆除与回装注意事项1. 由于安全阀所在管线介质复杂多样，其中有高压、易燃易爆、有毒、腐蚀、令人窒息等危险介质管线，此类安全阀拆除前一定要先关闭安全阀前根部阀，无根部阀的一定要先放空或者置换管线或设备内介质。

易燃易爆区域安全阀拆除与安装时必须采用铜扳手进行施工，严禁携带任何可能产生火花的物体及敲打碰撞火花的行为。

安全阀拆除后危险源管口必须采用盲板封闭，安全阀要尽快校验回装，在未回装前，区域操作工要随时关注在线管线或设备的压力参数，防止超压爆炸。

燃气工程安全阀作业指导书
（-）适用范围
安全阀维护、拆装作业。

（二）危险因素
燃气泄漏、压力异常、人身伤害。

（Ξ）作业关键控制点
安全阀检查，校验、复位、拆卸、安装。

（四）工具材料准备及安全防护设施配置
防爆扳手、检漏仪、防静电工作服、工作鞋、防护手套、对讲机两部。

（五）主要人员、物料消耗定额
现场操作人员2名、控制室监控人员1名。

（六）作业气候、环境要求
站内无事故、周围无明火、非雷雨天气。

（七）作业流程
（八）安全注意事项和应急措施
8.1定期巡视、检查，保证安全阀正常工作，尤其安全阀起跳后；
8.2每年有计划校验安全阀，最好有替代品，如果没有足够的合格安全阀替代，在校验时应首先保证生产安全，可以分多次校验；
8.3安全阀铅封应受到保护，严禁人为破坏。

发现铅封损坏，应随时上报，等待处理；
8.4安全阀是场站的重要安全防护设施，在日常工作中应严格保护，避免受到损坏，影响安全运行。

（九）作业记录、总结
9.1认真记录作业情况；
9.2如出现问题应及时记录、分析、总结。
