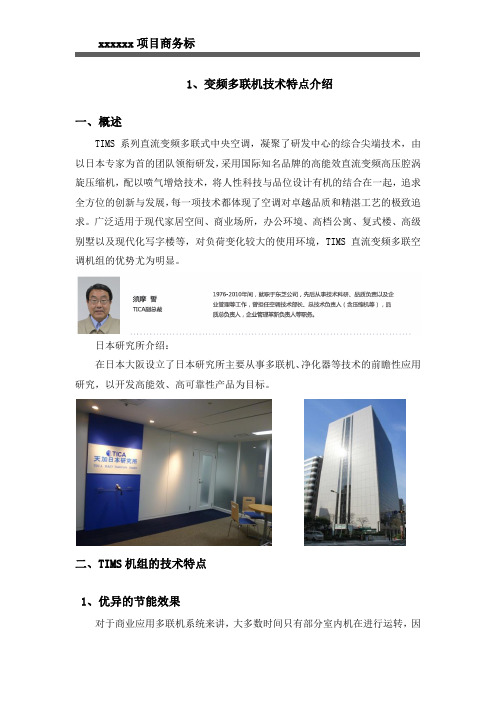

1、变频多联机技术特点介绍一、概述TIMS系列直流变频多联式中央空调，凝聚了研发中心的综合尖端技术，由以日本专家为首的团队领衔研发，采用国际知名品牌的高能效直流变频高压腔涡旋压缩机，配以喷气增焓技术，将人性科技与品位设计有机的结合在一起，追求全方位的创新与发展，每一项技术都体现了空调对卓越品质和精湛工艺的极致追求。
广泛适用于现代家居空间、商业场所，办公环境、高档公寓、复式楼、高级别墅以及现代化写字楼等，对负荷变化较大的使用环境，TIMS直流变频多联空调机组的优势尤为明显。
日本研究所介绍：在日本大阪设立了日本研究所主要从事多联机、净化器等技术的前瞻性应用研究，以开发高能效、高可靠性产品为目标。
二、TIMS机组的技术特点1、优异的节能效果对于商业应用多联机系统来讲，大多数时间只有部分室内机在进行运转，因此，空调系统是否节能，主要取决于多联机系统在部分负荷情况下的能效情况。
TIMS系列多联机系统，通过控制各个负荷下最优的压缩机运转频率和风扇转速，控制电子膨胀阀达到最优开度，以最优化的吸气过热度和排气温度控制，最佳的排气压力控制，完善的回油逻辑，综合以上技术，使TIMS变频多联机系统达到最佳的节能运行。
其制冷综合性能系数IPLV(C)最高可达9.6，远超国家一级能效。
并通过国家节能产品认证，为政府节能采购清单产品。
2、TIMS直流变频高压腔涡旋压缩机TMIS系列采用国际知名品牌的高能效全直流柔性涡旋喷气增焓高压腔压缩机，具有不对称涡旋盘设计，高效内部油分离功能，同时配以喷气增焓技术，可实现极限工况更强制冷制热性能，压缩机运行更节能，系统运行更稳定可靠。
3、喷气增焓技术当环境温度达到极限工况时，室外机热交换能力下降，压缩机回气量减少，压缩机吸排气保护等疑难杂症随之而来，TIMS多联机采用高效喷气增焓系统，配合全新设计的变频控制及冷媒系统，通过喷射口补充制冷剂来增加排气量，使机组的制冷制热范围更宽广、能力全面提升20%，实现机组40℃超高温制冷能力无衰减，-15℃超低温制热能力无衰减，同时，喷气补充的制冷剂喷入压缩机的中压腔，降低压缩比，使得压缩机耗功降低，COP值提升10%，而喷气口吸入的低温气态冷媒，可以有效给压缩机降温，保证压缩机高效节能的同时可以更稳定可靠的运行。
直流变频多联空调机组能效比
直流变频多联空调机组的能效比是一个很重要的性能指标，它反映了空调机组在工作时的能耗和制冷/制热效果之间的关系。
直流变频多联空调机组通过采用直流变频技术和多个联机组合工作，能够在不同负荷条件下灵活调节运行频率和容量，从而提高能效比。
以下是从多个角度来详细解释直流变频多联空调机组的能效比：
1. 直流变频技术，直流变频技术可以使空调压缩机根据实际负荷灵活调节转速，以匹配室内需求，避免频繁启停，提高能效。
相比传统的交流固定频率空调，直流变频空调在部分负载工况下能够显著节能。
2. 多联机组合工作，多联空调机组可以根据室内负荷情况自动调节联机数量，实现精细化控制，避免能效损失。
在低负荷时，可以通过减少联机数量来提高单台机组的负载率，提高能效比。
3. 精准控温，直流变频多联空调机组可以实现更精准的温度控制，避免过冷或过热的情况发生，提高舒适度的同时也提高了能效比。
4. 系统综合能效，除了单台机组的能效比外，还需要考虑整个系统的综合能效，包括空调系统的设计、管道散热、室内外环境匹配等因素，这些都会影响到最终的能效比。
5. 节能潜力，直流变频多联空调机组在实际运行中可以通过智能控制、定时开关、换气等功能进一步提高能效比，最大限度地发挥节能潜力。
总之，直流变频多联空调机组的能效比受到多种因素的影响，包括技术本身的特点、系统设计和运行控制等方面。
通过合理的选择和使用，可以最大程度地提高空调系统的能效比，实现节能减排的目标。
直流变频多联空调机组设备工艺原理1. 概述直流变频多联空调机组是目前应用较广泛的制冷设备之一。
其覆盖面积广，效率高，而且可通过多个室内机组连接实现分户控制。
本文将着重介绍直流变频多联空调机组的工艺原理。
2. 工艺原理（1）压缩机直流变频多联空调机组的核心部件是压缩机。
其工作原理为利用电动机带动轴的旋转，使压缩机内部的涡旋叶轮建立气压差，从而将气体压缩。
压缩机的型号及参数直接影响着机组的制冷量和耗电量。
（2）变频控制直流变频多联空调机组采用变频控制技术，即根据环境和用户需求的实时变化，自动调整压缩机的转速，调节制冷量。
变频控制可以显著提高机组的负载适应性，并可根据需求实现节能和静音运行。
（3）多联控制直流变频多联空调机组实现了多个室内机组通过同一外机共享冷源，实现分户控制。
其中的核心是通过电控组合技术，将室内机组与外机联通，实现自动调节。
3. 设备特点（1）高效节能采用直流变频控制技术，智能调节压缩机转速，避免机组一直处于全功率工作状态，提高机组的制冷效率，达到高效节能的效果。
（2）针对性控制在同一外机下，可根据不同室内空间情况进行针对性控制，实现所需制冷量的差异化调节，很大程度上满足了用户的精细化控制需求。
（3）方便维护空气过滤器可以进行自动清洗，从而延长机组的使用寿命，同时压缩机在工作过程中声音也非常小，保持室内环境安静，使用更加舒适。
4. 适用范围直流变频多联空调机组适用于大型建筑物和商场、办公室、酒店、别墅、医院等室内空间。
由于其节能，运行稳定，多联控制等特点，被广泛应用于商业大楼和住宅小区。
5. 总结直流变频多联空调机组作为目前应用较广泛的制冷设备之一，具有高效节能，针对性控制，方便维护等特点，广泛应用于大型建筑物和商业场所。
希望随着技术的不断革新，直流变频多联空调机组能够更好地满足用户个性化需求，更有效地实现节能环保。
第七章GMV直流变频多联机组—GPd系列注：GPd系列直流变频多联室外机组搭配R系列（R410A）多联室内机组（请参阅第183页）一、产品概述GPd直流变频系列是格力自主研发的最新一代变频空调机组，机组采用领先科技的直流变频压缩机和独特的外观设计，并优化了制冷系统，使性能更佳、能效比更高、运行更为可靠，安装调试更为方便。
◆稳定可靠的系统设计a．专利回油技术，使机组在各种恶劣工况下均能可靠回油，保证压缩机的可靠运行；b．业界领先的直流变频正弦波驱动控制技术，压缩机更圆滑运行，强有力的保证了压缩机在各种频率下的可靠运行和能力输出；c．室外风机自动调节输出控制技术，保证电机可靠运行的同时，消除了因多台室内机同时开关引起的系统能力波动而造成的系统压力剧烈变化，使系统压力过渡更为平缓，有效的保护了系统的可靠运行；d．智能化霜控制，使系统做到有霜即化，无霜不化，彻底打破常规的定时化霜模式，最大限度的保证了用户的使用；e．成熟的多联机PI算法控制，为冷媒的精确分配和系统能力输出提供了保障。
f．多重保护功能，系统的可靠性更高；g．机组可在很宽温度范围内连续可靠运行（制冷：-5℃～50℃；制热：-15℃～27℃），极大降低了机组对使用环境要求的局限性；h．独特的系统控制，有效的避免了常规变频多联空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常的出现，保证了系统在低负荷长期运行是安全、可靠的；i．系统在各种恶劣工况下经过长期严酷的测试，设计上充分考虑了用户实际使用的条件，保证出厂的每台机组都是可靠、合格的。
j.直流变频系列采用环保冷媒R410A，也有部分机型可选择R22工质。
◆灵活方便的工程安装a．高效的换热器设计，使机组的体积更小，可使用普通电梯进行搬运，无需额外的吊装设备；b．五面出管设计，使机组在工程安装时连接管的安装方向选择做到最大化，降低了工程安装的难度，提高了工程安装的效率，降低了工程安装的人工操作成本；c．机组最长连接管相当长度150m，最大时内外机落差50m，最大限度满足各式建筑的实际需求；d．人性化的底座设计，使工程安装中机组的定位、固定更为方便，更为可靠；e．简单、直观的配管和配线系统，使工程安装更轻松快捷，极大的降低了工程运输和安装成本。
第七章GMV直流变频多联机组—GPd系列注：GPd系列直流变频多联室外机组搭配R系列（R410A）多联室内机组（请参阅第183页）一、产品概述GPd直流变频系列是格力自主研发的最新一代变频空调机组，机组采用领先科技的直流变频压缩机和独特的外观设计，并优化了制冷系统，使性能更佳、能效比更高、运行更为可靠，安装调试更为方便。
◆稳定可靠的系统设计a．专利回油技术，使机组在各种恶劣工况下均能可靠回油，保证压缩机的可靠运行；b．业界领先的直流变频正弦波驱动控制技术，压缩机更圆滑运行，强有力的保证了压缩机在各种频率下的可靠运行和能力输出；c．室外风机自动调节输出控制技术，保证电机可靠运行的同时，消除了因多台室内机同时开关引起的系统能力波动而造成的系统压力剧烈变化，使系统压力过渡更为平缓，有效的保护了系统的可靠运行；d．智能化霜控制，使系统做到有霜即化，无霜不化，彻底打破常规的定时化霜模式，最大限度的保证了用户的使用；e．成熟的多联机PI算法控制，为冷媒的精确分配和系统能力输出提供了保障。
f．多重保护功能，系统的可靠性更高；g．机组可在很宽温度范围内连续可靠运行（制冷：-5℃～50℃；制热：-15℃～27℃），极大降低了机组对使用环境要求的局限性；h．独特的系统控制，有效的避免了常规变频多联空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常的出现，保证了系统在低负荷长期运行是安全、可靠的；i．系统在各种恶劣工况下经过长期严酷的测试，设计上充分考虑了用户实际使用的条件，保证出厂的每台机组都是可靠、合格的。
j.直流变频系列采用环保冷媒R410A，也有部分机型可选择R22工质。
◆灵活方便的工程安装a．高效的换热器设计，使机组的体积更小，可使用普通电梯进行搬运，无需额外的吊装设备；b．五面出管设计，使机组在工程安装时连接管的安装方向选择做到最大化，降低了工程安装的难度，提高了工程安装的效率，降低了工程安装的人工操作成本；c．机组最长连接管相当长度150m，最大时内外机落差50m，最大限度满足各式建筑的实际需求；d．人性化的底座设计，使工程安装中机组的定位、固定更为方便，更为可靠；e．简单、直观的配管和配线系统，使工程安装更轻松快捷，极大的降低了工程运输和安装成本。
格力GPd直流变频多联空调机组注：GPd 直流变频多联空调机组搭配GMV 多联空调机组室内机（R410A）。
一、产品概述1、产品特点GPd 直流变频多联空调机组是格力自主研发的最新一代变频空调机组，是由一台风冷室外机连接数台相同或不同型式、容量的直接蒸发式室内机构成单一制冷系统，向一个或数个区域直接提供处理后空气的空调机组；机组容量范围为10.0kW ～ 90.0kW，其中20.0kW 以下容量机组主要用于家居场所、小型办公楼和商场等，而20.0kW 以上机组主要用于大型办公楼、生产车间、大型商场等商用场所。
机组采用技术领先的直流变频压缩机和独特的外观设计，并优化了制冷系统，使性能更佳、能效比更高、运行更为可靠，安装调试更为方便。
◆稳定可靠的系统设计a. 业界领先的直流变频正弦波驱动控制技术，压缩机更柔和和无级变速运行，强有力的保证了压缩机在各频率下的可靠运行和能力输出；b. 机组采用格力成熟的PI 算法控制技术，分别判断室内外温度，室内机能力，设定温度等不同条件决定压缩机的能力输出，与其他厂家同类产品所采用的简单的根据室内机能力决定压缩机的能力输出相比，格力变频多联机的运行频率连续平稳，冷媒分配更为精确，制冷速度更合理，环境温度与设定温度的差值更小；c. 机组可在宽温度范围连续可靠运行（室外温度：制冷10℃～ 48℃；制热-20℃～ 27℃），最大范围满足用户需求；d. 独特的系统控制，有效地避免了常规多联式空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常问题，保证了系统在低负荷长期运行是安全、可靠的；◆直流变频技术, 高效节能a．格力直流变频机组，选用性能优越的高压腔直流变频压缩机，节能效率更高。
b. 由于交流变频所用压缩机中电机为交流电机，交流电机磁场的建立需要定子电流来建立，因此需要一部分损耗，即二次铜损；直流变频所用压缩机中电机为PMSM 或BLDC 电机，而PMSM 或BLDC 电机磁场是永磁体的，即没有二次铜损。

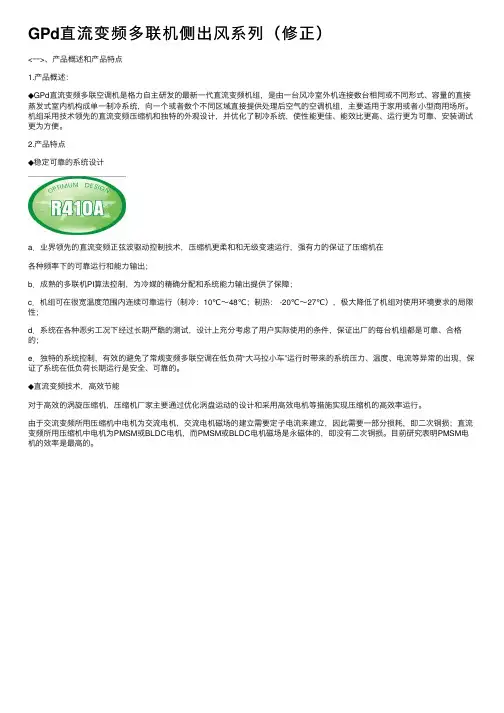

GPd直流变频多联机侧出风系列（修正）<⼀>、产品概述和产品特点1.产品概述：◆GPd直流变频多联空调机是格⼒⾃主研发的最新⼀代直流变频机组，是由⼀台风冷室外机连接数台相同或不同形式、容量的直接蒸发式室内机构成单⼀制冷系统，向⼀个或者数个不同区域直接提供处理后空⽓的空调机组，主要适⽤于家⽤或者⼩型商⽤场所。
机组采⽤技术领先的直流变频压缩机和独特的外观设计，并优化了制冷系统，使性能更佳、能效⽐更⾼、运⾏更为可靠、安装调试更为⽅便。
2.产品特点◆稳定可靠的系统设计a．业界领先的直流变频正弦波驱动控制技术，压缩机更柔和和⽆级变速运⾏，强有⼒的保证了压缩机在各种频率下的可靠运⾏和能⼒输出；b．成熟的多联机PI算法控制，为冷媒的精确分配和系统能⼒输出提供了保障；c．机组可在很宽温度范围内连续可靠运⾏（制冷：10℃～48℃；制热： -20℃～27℃），极⼤降低了机组对使⽤环境要求的局限性；d．系统在各种恶劣⼯况下经过长期严酷的测试，设计上充分考虑了⽤户实际使⽤的条件，保证出⼚的每台机组都是可靠、合格的；e．独特的系统控制，有效的避免了常规变频多联空调在低负荷“⼤马拉⼩车”运⾏时带来的系统压⼒、温度、电流等异常的出现，保证了系统在低负荷长期运⾏是安全、可靠的。
◆直流变频技术，⾼效节能对于⾼效的涡旋压缩机，压缩机⼚家主要通过优化涡盘运动的设计和采⽤⾼效电机等措施实现压缩机的⾼效率运⾏。
由于交流变频所⽤压缩机中电机为交流电机，交流电机磁场的建⽴需要定⼦电流来建⽴，因此需要⼀部分损耗，即⼆次铜损；直流变频所⽤压缩机中电机为PMSM或BLDC电机，⽽PMSM或BLDC电机磁场是永磁体的，即没有⼆次铜损。
⽬前研究表明PMSM电机的效率是最⾼的。
另外，直流变频180度⽮量控制使得压缩机运⾏更平滑，通过频谱分析可知，直流变频压缩机谐波相对普通变频压缩机更⼩，电机发热量更⼩，更节能。
据统计，直流变频空调相对于普通空调每年可节约20％的电⼒。
