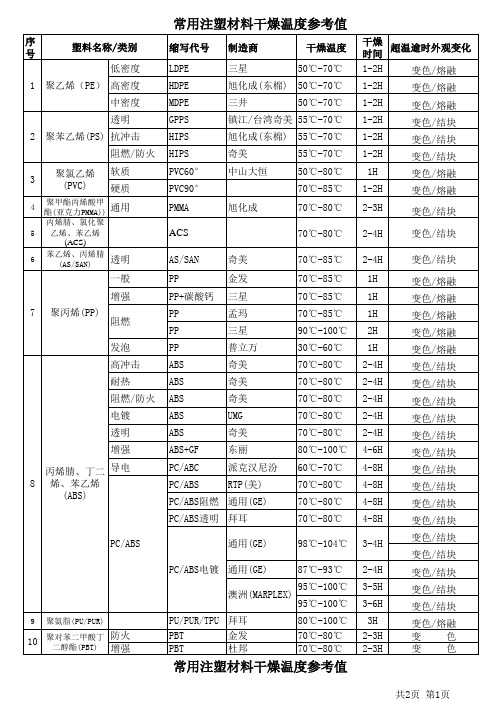

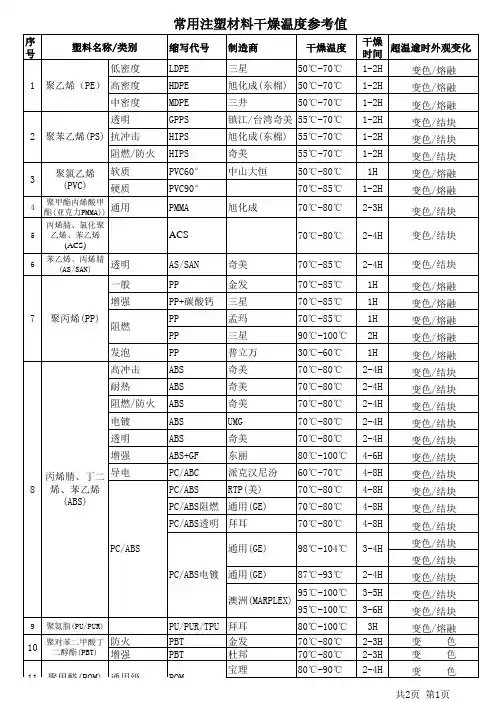

常用材料的成型参考温度
材料品种
注射温度 （℃）
模具温度 （℃）
最低
推荐 最高 最低 推荐
最高 ABS 200 230 280 25 50 80 PA 12 230 255 300 30 80 110 PA 6 230 255 300 70 85 110 PA 66 260 280 320 70 80 110 PBT 220 250 280 15 60 80 PC 260 305 340 70 95 120 PC|ABS 230 265 300 50 75 100 PC|PBT 250 265 280 40 60 85 PE-HD 180 220 280 20 40 95 PE-LD 180 220 280 20 40 70 PEI 340 400 440 70 140 175 PET 265 270 290 80 100 120 PETG 220 255 290 10 15 30 PMMA 240 250 280 35 60 80 POM 180 225 235 50 70 105 PP 200 230 280 20 50 80 PPE 240 280 320 60 80 110 PS 180 230 280 20 50 70 PVC 160 190 220 20 40 70 SAN
200
230
270
40
60
80
常用塑料注塑工艺参数表：
常用塑料注塑工艺参数（2） 2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅 聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg 为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。干燥效果的快速检验法，是在注塑机上采用“对空注射”。 3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。4、由于粘度高，注射压力较高，一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。保压压力为80～100MPa。 5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。2、熔点高，熔化范围窄（约10℃）。考虑到PA熔点高、热稳定性较差，故加工温度不宜太高，一般高于熔点30℃左右即可。3、吸湿性大，且酰胺基易于高温水解，引起分子量严重降低；（须严格干燥至含水量低于0.05％，尤其是回料使用时更应严格干燥，必要时可添加“增粘剂”。）4、熔体粘度低，表观粘度对温度敏感，由于熔体的冷却速率快，要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流，螺杆头应装有止逆环；另外，为防止喷嘴处熔体的“流涎”现象，应选用自锁式喷嘴。5、注射PA时不需高的注射压力，一般选取范围为70～100MPa，通常不超过120MPa。注射速率宜略快些，这样可防止因冷却速率快而造成波纹及充模不足等问题。 6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。 7、酰胺基在高温下对氧敏感，容易发生氧化变色（必要时可添加尼龙专用的热稳定剂）； 8、高结晶性，成型收缩率大，易产生结晶应力，并且明显随制品的厚度增大而增加；9、成型后制品的缓慢吸湿易引起尺寸精度的较大变化。这点也被利用来进行调湿处理，通常可在沸水或醋酸钾水溶液（醋酸钾与水的比例为1.25∶1，沸点为121℃）中进行。 10、熔体着色所适用的有机颜料品种较少（酰胺基具有还原性，加之成型温度高）。尼龙吸水率尼龙及玻纤增强尼龙成型温度PA46安全加工温度－时间组合图玻璃纤维增强尼龙（GF－PA）工艺特性1、GF-PA中由于含大量玻纤，注塑中存在四大问题：（1）流动性差。（2）收缩率小，且各向异性明显。（3）制品性能易出现波动。（4）制品表面粗糙度数值大。 2、由于流动性差，且加入玻纤后的熔体冷凝硬化快，需要比未加玻纤时提高温度约10－30 ℃；3、应采用较大的注射速率和较高的注射压力； 4、由于大量玻纤引起的高粘度，增强尼龙可用通用喷嘴；5、对机筒的磨损大；6、为使增强尼龙制品有较高的强度，需要注意尽可能地保护玻纤的长度，减少玻纤损伤；（从螺杆、喷嘴、浇口等装备因素到注塑工艺条件）7、玻纤增强料成型加工中最常有缺陷：“浮纤”或称“玻纤外露”；玻纤取向引起的各向异性；熔接痕处强度特低；纤维取向不同厚度处的取向状况皮－芯效应与熔接痕前锋料遇到障碍后分流－合流－熔接玻纤含量与熔接痕强度十一、PMMA注塑工艺特性与工艺参数的设定 PMMA树脂俗称“压克力”，国内著名商品牌号有372＃（实为MS）1、PMMA无定形聚合物，Tg为105℃，熔融温度大于160℃，而分解温度高达270℃以上，成型的温度范围较宽；2、PMMA树脂颗粒易吸收水份，而这些水分的存在，在成型过程中由于受热挥发，导致熔体起泡、膨胀、使制品出现银丝、气泡、透明度变差、有糊斑等问题。PMMA在热风循环干燥设备上的干燥，其干燥工艺参数：温度为70～80℃，时间为2～4h；3、 PMMA熔体粘度对温度变化比较敏感。注射温度的改变对熔体流动长度的影响要比注射压力与比注射速率明显些，更比模具温度显著得多。故在成型时改变PMMA的流动性主要是从注射温度着手。但选用高料温时易受其它工艺参
目录 1.ABS 丙烯腈-丁二烯-苯乙烯共聚物 (2) 2.PA6 聚酰胺6或尼龙6 (3) 3.PA12 聚酰胺12或尼龙12 (3) 4.PA66 聚酰胺66或尼龙66 (4) 5.PBT 聚对苯二甲酸丁二醇酯 (6) 6.PC 聚碳酸酯 (6) 7.PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物 (7) 8.PC/PBT 聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物 (7) 9.PE-HD 高密度聚乙烯 (8) 10.PE-LD 低密度聚乙烯 (8) 11.PEI 聚乙醚 (9) 12.PET 聚对苯二甲酸乙二醇酯 (9) 13.PETG 乙二醇改性-聚对苯二甲酸乙二醇酯 (10) 14.PMMA 聚甲基丙烯酸甲酯 (10) 15.POM 聚甲醛 (11) 16.PP 聚丙烯 (11) 17.PPE 聚丙乙烯 (12) 18.PS 聚苯乙烯 (13) 19.PVC （聚氯乙烯） (13) 20.SA苯乙烯-丙烯腈共聚物 (14)
ABS 丙烯腈-丁二烯-苯乙烯共聚物 典型应用范围: 汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 注塑模工艺条件: 干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80～90℃下最少干燥2小时。材料温度应保证小于0.1%。 熔化温度：210～280℃；建议温度：245℃。 模具温度：25～70℃。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。 注射压力：500～1000bar。 注射速度：中高速度。 化学和物理特性: ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
常用注塑材料1． AS苯乙烯-丙烯腈共聚物 典型应用范围: 电气（插座、壳体等），日用商品（厨房器械，冰箱装置，电视机底座，卡带盒等），汽车工业（车头灯盒、反光境、仪表盘等），家庭用品（餐具、食品刀具等），化装品包装等。 注塑模工艺条件: 干燥处理：如果储存不适当，AS有一些吸湿特性。建议的干燥条件为80℃、2~4小时。 熔化温度：200~270℃。如果加工厚壁制品，可以使用低于下限的熔化温度。 模具温度：40~80℃。对于增强型材料，模具温度不要超过60℃。冷却系统必须很好地进行设计，因为模具温度将直接影响制品的外观、收缩率和弯曲。 注射压力：350~1300bar。 注射速度：建议使用高速注射。 流道和浇口:所有常规的浇口都可以使用。浇口尺寸必须很恰当，以避免产生条纹、煳斑和空隙。化学和物理特性: AS是一种坚硬、透明的材料。苯乙烯成份使AS坚硬、透明并易于加工；丙烯腈成份使AS具有化学稳定性和热稳定性。AS具有很强的承受载荷的能力、抗化学反应能力、抗热变形特性和几何稳定性。AS中加入玻璃纤维添加剂可以增加强度和抗热变形能力，减小热膨胀系数。AS的维卡软化温度约为110℃。载荷下挠曲变形温度约为100℃。AS的收缩率约为0.3~0.7%。 2．ps又叫聚苯乙烯，诞生于1930年，是一种热塑性塑料。 在未着色时透明。制品落地或敲打，有金属似的清脆声，光泽和透明很好，类似于玻璃，性脆易断裂，用手指甲可以在制品表面划出痕迹。改性聚苯乙烯为不透明。 注塑模工艺条件: 干燥处理：除非储存不当，通常不需要干燥处理。如果需要干燥，建议干燥条件为80C、2~3小时。熔化温度：180~280C。对于阻燃型材料其上限为250C。模具温度：40~50C。注射压力：200~600bar。注射速度：建议使用快速的注射速度。流道和浇口: 可以使用所有常规类型的浇口。化学和物理特性: 大多数商业用的PS都是透明的、非晶体材料。PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。典型的收缩率在0.4~0.7%之间 常见制品：文具、杯子、食品容器、家电外壳、电气配件、电气（透明容器、光源散射器、绝缘薄膜等）等 3．ABS材料是一种工程塑料 ABS树脂是丙烯腈（A）、丁二烯（B）和苯乙烯（S）三种单体的共聚物所组成．一种多用於制作小玩具的材料，像小闹钟之类的，有了时也用在手机外壳上。 4．PC是聚碳酸酯的简称，聚碳酸酯的英文是Polycarbonate，简称PC工程塑料，PC材料其实就是我们所说的工程塑料中的一种，作为被世界范围内广泛使用的材料，PC有着其自身的特性和优缺点，PC是一种综合性能优良的非晶型热塑性树脂，具有优异的电绝缘性、 延伸性、尺寸稳定性及耐化学腐蚀性，较高的强度、耐热性和耐寒性；还具有自熄、阻燃、无毒、可着色等优点，在你生活的各个角落都能见到PC塑料的影子，大规模工业生产及容易加工的特性也使其价格极其低廉。它的强度可以满足从手机到防弹玻璃的各种需要，缺点是和金属相比硬度不足，这导致它的外观较容易刮花,但其强度和韧性很好，无论是重压还是一般的摔打，只要你不是试图用石头砸它，它就足够长寿。 5．PVC(聚氯乙烯) PE(聚乙烯)？
第一章注塑成型缺陷及解决方法 第一节欠注 一．名词解释 熔料进入型腔后没有充填完全，导致产品缺料叫做欠注或短射。如图所示。 二. 故障分析及排除方法： 1.设备选型不当。在选用注塑设备时，注塑机的最大注射量必须大于塑件重量。在验核时，注射总量（包括塑件、浇道及飞边）不能超出注射机塑化量的85%。 2. 供料不足，加料口底部可能有“架桥”现象。可适当增加射料杆注射行程，增加供料量。 3. 原料流动性能太差。应设法改善模具浇注系统的滞流缺陷，如合理设置浇道位置、扩大浇口、流道和注料口尺寸以及采用较大的喷嘴等。同时，可在原料配方中增加适量助剂，改善树脂的流动性能。 4. 润滑剂超量。应减少润滑剂用量及调整料筒与射料杆间隙，修复设备。 5.冷料杂质阻塞流道。应将喷嘴拆卸清理或扩大模具冷料穴和流道的截面。 6. 浇注系统设计不合理。设计浇注系统时，要注意浇口平衡，各型腔塑件的重量要与浇口大小成正比，是各型腔能同时充满，浇口位置要选择在厚壁部位，也可采用分流道平衡布置的设计方案。若浇口或流道小、薄、长，熔料的压力在流动过程中沿程损失太大，流动受阻，容易产生填充不良。对此应扩大流道截面和浇口面积，必要时可采用多点进料的方法。 图5-1 制品缺料示意图
7. 模具排气不良。应检查有无冷料穴，或其位置是否正确，对于型腔较深的模具，应在欠注部位增设排气沟槽或排气孔，在合理面上，可开设0.02-0.04mm，宽度为5-10mm的排气槽，排气孔应设置在型腔的最终充填处。使用水分及易挥发物含量超标的原料时也会产生大量气体，导致模具排气不良，此时应对原料进行干燥及清除易挥发物。此外，在模具系统的工艺操作方面，可通过提高模具温度，降低注射速度、减小浇注系统流动阻力，以及减小合模力，加大模具间隙等辅助措施改善排气不良。 8. 模具温度太低。开机前必须将模具预热至工艺要求的温度。刚开机时，应适当节制模具冷却剂的通过量。若模具温度升不上去，应检查模具冷却系统设计是否合理。 9. 熔料温度太低。在适当的成型围，料温与充模长度接近于正比例关系，低温熔料的流动性能下降，式的充模长度减短。应注意将料筒加热到仪表温度后还需恒温一段时间才能开机。如果为了防止熔料分解不得不采取低温注射时，可适当延长注射循环时间，克服欠注。 10. 喷嘴温度太低。在开模时应使喷嘴与模具分离。减少模温对喷嘴温度的影响，使喷嘴处的温度保持在工艺要求的围。 11. 注射压力或保压不足。注射压力与充模长度接近于正比例关系，注射压力太小，充模长度短，型腔充填不满。对此，可通过减慢射料杆前进速度，适当延长注射时间等办法来提高注射压力。 12. 注射速度太慢。注射速度与充模速度直接相关。如果注射速度太慢，熔料充模缓慢，而低速流动的熔体很容易冷却，使其流动性能进一步下降产生欠注。对此，应适当提高注射速度。 13. 塑件结构设计不合理。当塑件厚度与长度不成比例，形体十分复杂且成 图5-2 流道过细而凝固 图5-3 困气产生背压阻料
注塑材料及其特性 1．AS苯乙烯-丙烯腈共聚物 典型应用范围:电气（插座、壳体等），日用商品（厨房器械，冰箱装置，电视机底座，卡 带盒等），汽车工业（车头灯盒、反光境、仪表盘等），家庭用品（餐具、食品刀具等），化装品包装等。 注塑模工艺条件: 干燥处理：如果储存不适当，AS有一些吸湿特性。建议的干燥条件为80℃、2~4小时。 熔化温度：200~270℃。如果加工厚壁制品，可以使用低于下限的熔化温度。模具温度：40~80℃。对于增强型材料，模具温度不要超过60℃。冷却系统必须很好地进行设计，因为模具温度将直接影响制品的外观、收缩率和弯曲。 注射压力：350~1300bar。 注射速度：建议使用高速注射。 流道和浇口:所有常规的浇口都可以使用。浇口尺寸必须很恰当，以避免产生条纹、煳斑和空隙。 化学和物理特性: AS是一种坚硬、透明的材料。苯乙烯成份使AS坚硬、透明并易于加工：丙烯腈成份使AS具有化学稳定性和热稳定性。AS具有很强的承受载荷的能力、抗化学反应能力、抗热变形特性和几何稳定性。AS中加入玻璃纤维添加剂可以增加强度和抗热变形能力，减小热膨胀系数。AS的维卡软化温度约为110℃。载荷下挠曲变形温度约为100℃。AS 的收缩率约为0.3~0.7%。 2．ps又叫聚苯乙烯， 诞生于1930年，是一种热塑性塑料。在未着色时透明。制品落地或敲打，有金属似的清脆声，光泽和透明很好，类似于玻璃，性脆易断裂，用手指甲可以在制品表面划出痕迹。改性聚苯乙烯为不透明。 常见制品：文具、杯子、食品容器、家电外壳、电气配件等 3．ABS材料是一种工程塑料 ABS树脂是丙烯腈（A）、丁二烯（B）和苯乙烯（S）三种单体的共聚物所组成．一种多用於制作小玩具的材料，像小闹钟之类的，有了时也用在手机外壳上。 4．PC是聚碳酸酯的简称，聚碳酸酯的英文是Polycarbonate， 简称PC工程塑料，PC材料其实就是我们所说的工程塑料中的一种，作为被世界范围内广泛使用的材料，PC有着其自身的特性和优缺点，PC是一种综合性能优良的非晶型热塑性树脂，具有优异的电绝缘性、延伸性、尺寸稳定性及耐化学腐蚀性，较高的强度、耐热性和耐寒性；还具有自熄、阻燃、无毒、可着色等优点，在你生活的各个角落都能见到PC塑料的影子，大规模工业生产及容易加工的特性也使其价格极其低廉。 它的强度可以满足从手机到防弹玻璃的各种需要，缺点是和金属相比硬度不足，这导致它的外观较容易刮花,但其强度和韧性很好，无论是重压还是一般的摔打，只要你不是试图用石头砸它，它就足够长寿。 5．PVC(聚氯乙烯) （Polyvinyl chloride polymer = PVC 分子结构，简称PVC）聚氯乙烯的分类根据生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC 树脂、交联PVC树脂。通用型PVC树脂是由氯乙烯单体在引发剂的作用下聚合形成的；根据氯乙烯单体的获得方法来区分，可分为电石法、乙烯法和进口（EDC、VCM)单体法（习惯上把乙烯法和进口单体法统称为乙烯法）。
注塑成型的基本知识及常见不良 （结合本公司设备进行） 一、注塑的基本原理： 1将原料预热，去除原料中的水份（预加工）； 2.原料进入料筒进行加热，（固体原料变为液体），压注入模具里； 3?经冷却（液体变为固体）后出模，去除飞边、退火等加工后变为成品。 螺杆式注射机的模塑原理：先动模与定模全模，注射油缸活塞推动螺杆按要求的注射压力和注射速度将已塑化的塑料经喷嘴及模具的浇注系统射入型腔，当塑料充满型腔后，螺杆继续对塑料保持一定压力，促使塑料补充塑件冷却收缩所需之料，同时阻止塑料倒流。经一定时间的保压后，注射油缸活塞压力消失，螺杆开始转动，这时，由料斗落入料筒的塑料在料筒中塑化。当模具型腔内的塑件（部品）冷却定型后，模具打开，在模具推出机构的作用下（顶针），塑件由模具型腔中脱出。 二、注塑的基本操作： 本公司有全自动和半自动两种形式。 1.关安全门---- 自动锁模------- 射台前进——射胶------ 溶胶 ----- 倒索 再循循------ 开安全门------ 顶针顶出 ---- 开模----- 射台后退呻 「1?热固性塑料：在受热或其他条件作用下，能固化成不熔，不熔性物料；塑料V 2 .热塑性塑料：在特定的温度范围内能反复加热软化和冷却凝固。 三、常用塑料及性能 1.常用热固性塑料：酚醛、氨基（三聚氰胺、脲醛）、聚邻苯=甲酸丙烯酯（DAP）、硅酮、环 氧村脂、玻璃纤维增强塑料等。 2.常用热塑性塑料：硬聚氯乙烯、软聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、丁苯橡胶改性聚苯 乙烯、聚苯乙烯改性有机玻璃、苯乙烯-丙烯腈共聚物、苯乙烯-丁=烯-丙烯腈共聚物 （ABS ）、聚酰胺（尼龙）、聚甲醛、聚碳酸酯、氯化聚醚、聚砜、聚苯醚、氟塑料、醋酸纤维素、聚酰亚胺等。 公司常用：ABS （苯乙烯-丁=烯-丙烯腈共聚物）、POM （聚甲醛）、PPS（聚苯硫醚）、PA （聚酰胺） 四、注塑部品的常见不良：
６.4 常用塑料模具零部件材料 塑料注射模具结构比较复杂,一套完整的模具有各种各样的零件，各个零件在模具中所处的位置、作用不同,对材料的性能要求就有所不同。合理选择模具零件的材料,是生产高质量模具、提高效率、降低成本的基础。 ６.4.１塑料注射模具对材料的基本要求 对于塑料注射模具,模具零件材料的基本要求如下。 1. 具有良好的机械加工性能 塑料注射模具零件的生产，大部分由机械加工完成。良好的机械加工性能是实现高速加工的必要条件。良好的机械加工性能能够延长加工刀具的寿命,提高切削性能，减小表面粗糙度值，以获得高精度的模具零件。 2.具有足够的表面硬度和耐磨性 塑料制品的表面粗糙度和尺寸精度、模具的使用寿命等,都与模具表面的粗糙度、硬度和耐磨性有直接的关系。因此，要求塑料注射模具的成型表面有足够的硬度，其淬火硬度应不低于55 ＨRC,以便获得较高的耐磨性,延长模具的使用寿命。 ３. 具有足够的强度和韧性 由于塑料注射模具在成型过程中反复受到压应力（注射机的锁模力)和拉应力（注射模型腔的注射压力)的作用,特别是大中型和结构形状复杂的注射模具,要求其模具零件材料必须有高的强度和良好的韧性,以满足使用要求。 4. 具有良好的抛光性能 为了获得高光洁表面的塑料制品,要求模具成型零件表面的粗糙度值小，因而要求对成型零件表面进行抛光以减小其表面粗糙度值。为保证抛光效果，模具材料不应有气孔、杂质等缺陷。 5.具有良好的热处理工艺性 模具材料经常依靠热处理来达到必要的硬度,这就要求材料具有较好的淬硬性和淬透性。塑料注射模具的零件往往形状较复杂，淬火后进行加工较为困难，甚至根本无法加工，因此模具零件应尽量选择热处理变形小的材料，以减少热处理后的加工量。 6.具有良好的耐腐蚀性
常用塑胶材料的特性及使用范围 一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明） 优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易 缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本 主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本 ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本 主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计 1.排气
为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。 圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T， 支柱：外经是内径2倍 二、聚乙烯(PE) 优点： 1、柔软、无毒、透明易染色. 2、耐冲击、耐药品，绝缘性佳。 缺点： 1、不易押出、不易贴合 2、热膨胀系数高 4、耐温性差 用途： HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。 LDP E绝缘体、胶管、胶布、胶膜、农用薄膜 最小壁厚0.5mm（LDPE），0.9mm（HDPE）（0.5-7.6ｍｍ一般1.6mm） 收缩率：HDPE 1.5%-3.5%取2% LDPE 1.5%-3%取1.5% 三、聚丙烯(PP) 优点： 1.半透明、刚硬有韧性.抗弯强度高,抗疲劳、抗应力开裂 2.质轻,无毒、无味，耐高温、绝缘性佳。（0.9G/cm3） 缺点 1、在0℃以下易变脆,不易接合;
常用注塑材料特性 1．AS苯乙烯-丙烯腈共聚物 典型应用范围:电气（插座、壳体等），日用商品（厨房器械，冰箱装置，电视机底座，卡 带盒等），汽车工业（车头灯盒、反光境、仪表盘等），家庭用品（餐具、食品刀具等），化装品包装等。 注塑模工艺条件: 干燥处理：如果储存不适当，AS有一些吸湿特性。建议的干燥条件为80℃、2~4小时。熔化温度：200~270℃。如果加工厚壁制品，可以使用低于下限的熔化温度。模具温度：40~80℃。对于增强型材料，模具温度不要超过60℃。冷却系统必须很好地进行设计，因为模具温度将直接影响制品的外观、收缩率和弯曲。 注射压力：350~1300bar。 注射速度：建议使用高速注射。 流道和浇口:所有常规的浇口都可以使用。浇口尺寸必须很恰当，以避免产生条纹、煳斑和空隙。 化学和物理特性: AS是一种坚硬、透明的材料。苯乙烯成份使AS坚硬、透明并易于加工：丙烯腈成份使AS具有化学稳定性和热稳定性。AS具有很强的承受载荷的能力、抗化学反应能力、抗热变形特性和几何稳定性。AS中加入玻璃纤维添加剂可以增加强度和抗热变形能力，减小热膨胀系数。AS的维卡软化温度约为110℃。载荷下挠曲变形温度约为100℃。AS 的收缩率约为0.3~0.7%。 2．ps又叫聚苯乙烯， 诞生于1930年，是一种热塑性塑料。在未着色时透明。制品落地或敲打，有金属似的清脆声，光泽和透明很好，类似于玻璃，性脆易断裂，用手指甲可以在制品表面划出痕迹。改性聚苯乙烯为不透明。 常见制品：文具、杯子、食品容器、家电外壳、电气配件等 3．ABS材料是一种工程塑料 ABS树脂是丙烯腈（A）、丁二烯（B）和苯乙烯（S）三种单体的共聚物所组成．一种多用於制作小玩具的材料，像小闹钟之类的，有了时也用在手机外壳上。 4．PC是聚碳酸酯的简称，聚碳酸酯的英文是Polycarbonate， 简称PC工程塑料，PC材料其实就是我们所说的工程塑料中的一种，作为被世界范围内广泛使用的材料，PC有着其自身的特性和优缺点，PC是一种综合性能优良的非晶型热塑性树脂，具有优异的电绝缘性、延伸性、尺寸稳定性及耐化学腐蚀性，较高的强度、耐热性和耐寒性；还具有自熄、阻燃、无毒、可着色等优点，在你生活的各个角落都能见到PC塑料的影子，大规模工业生产及容易加工的特。 5．PVC(聚氯乙烯) （Polyvinyl chloride polymer = PVC 分子结构，简称PVC） 聚氯乙烯的分类根据生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC 树脂。通用型PVC树脂是由氯乙烯单体在引发剂的作用下聚合形成的；根据氯乙烯单体的获得方法来区分，可分为电石法、乙烯法和进口（EDC、VCM)单体法（习惯上把乙烯法和进口单体法统称为乙烯法）。 特性：具有较大的多分散性，分子量随聚合温度的降低而增加；无固定熔点，80～85℃开始软化，130℃变为粘弹态，160～180℃开始转变为粘流态；有较好的机械性能，抗张强度60MPa左右，冲击强度5～10kJ/m2；有优异的介电性能。但对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并进一步自动催化分解，引起变色，物理机械性能也迅速下降，在实际应用中必须加入稳定剂以提高对热和光的稳定性。PVC很坚硬，溶解性也很差，只能溶于环己酮、二氯乙烷和四氢呋喃等少数溶剂中，对有机和无机酸、碱、盐均稳定，化学稳定性随使用温度的升高而降低。PVC溶解在丙酮-二硫化碳或丙酮－苯混合溶剂中，用于干法纺丝或湿法纺丝而成纤维，称氯纶，具有难燃、耐酸碱、抗微生物、耐磨的特性并具有较好的保暖性和弹性。 常见制品：板材、管材、鞋底、玩具、门窗、电线外皮、文具、包装盒等 6 PE(聚乙烯)（polyethylene ，简称PE） 分类：
常用塑料的注塑工艺参数 一、高密度聚乙烯（HDPE） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与 壁厚之比为50：1到100：1 熔料温度220～280℃ 料筒恒温220℃ 模具温度20～60℃ 注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～ 1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％ 背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品 螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低 计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的 残料量2～8mm，取决于计量行程和螺杆直径 预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升
. 第一章注塑成型缺陷及解决方法 第一节欠注 一．名词解释 。如图所示。熔料进入型腔后没有充填完全，导致产品缺料叫做欠注或短射 图5-1 制品缺料示意图 二. 故障分析及排除方法： 1.设备选型不当。在选用注塑设备时，注塑机的最大注射量必须大于塑件重量。在验核时，注射总量（包括塑件、浇道及飞边）不能超出注射机塑化量的85%。 2. 供料不足，加料口底部可能有“架桥”现象。可适当增加射料杆注射行程，增加供料量。 3. 原料流动性能太差。应设法改善模具浇注系统的滞流缺陷，如合理设置浇道位置、扩大浇口、流道和注料口尺寸以及采用较大的喷嘴等。同时，可在原料配方中增加适量助剂，改善树脂的流动性能。 4. 润滑剂超量。应减少润滑剂用量及调整料筒与射料杆间隙，修复设备。 5.冷料杂质阻塞流道。应将喷嘴拆卸清理或扩大模具冷料穴和流道的截面。 6. 浇注系统设计不合理。设计浇注系统时，要注意浇口平衡，各型腔内塑件的重量要与浇口大小成正比，是各型腔能同时充满，浇口位置要选择在厚壁部位，也可采用分流道平衡布置的设计方案。若浇口或流道小、薄、长，熔料的压力在流动过程中沿程损失太大，流动受阻，容易产生填充不良。对此应扩大流道截面和浇口面积，必要时可采用多点进料的方法。 . .
流道过细而凝固图5-2 模具排气不良。应检查有无冷料穴，或其位置是否正确，对于型腔较深7. 在欠注部位增设排气沟槽或排气孔，在合理面上，可，的模具应开设0.02-0.04mm，宽度为5-10mm的排气槽，排气孔应设置在型腔的最终充填处。使用水分及易挥发物含量超标的原料时也会产生大量气体，导致模具排气不良，此时应对原料进行干燥及清除易挥发物。此外，在模具系统的工艺操作方面，可通过提高模具温度，降低注射速度、减小浇注系统流动阻力，以及减小合模力，加大模具间隙等 辅助措施改善排气不良。 图5-3 困气产生背压阻料 8. 模具温度太低。开机前必须将模具预热至工艺要求的温度。刚开机时，应适当节制模具内冷却剂的通过量。若模具温度升不上去，应检查模具冷却系统设计是否合理。 9. 熔料温度太低。在适当的成型范围内，料温与充模长度接近于正比例关系，低温熔料的流动性能下降，式的充模长度减短。应注意将料筒加热到仪表温度后还需恒温一段时间才能开机。如果为了防止熔料分解不得不采取低温注射时，可适当延长注射循环时间，克服欠注。 10. 喷嘴温度太低。在开模时应使喷嘴与模具分离。减少模温对喷嘴温度的影响，使喷嘴处的温度保持在工艺要求的范围内。 11. 注射压力或保压不足。注射压力与充模长度接近于正比例关系，注射压力太小，充模长度短，型腔充填不满。对此，可通过减慢射料杆前进速度，适当延长注射时间等办法来提高注射压力。 12. 注射速度太慢。注射速度与充模速度直接相关。如果注射速度太慢，熔料充模缓慢，而低速流动的熔体很容易冷却，使其流动性能进一步下降产生欠注。对此，应适当提高注射速度。 13. 塑件结构设计不合理。当塑件厚度与长度不成比例，形体十分复杂且成. . 使型腔很难充满。熔体很容易在塑件薄壁部位的入口处流动受阻，型面积很大时，在应注意塑件厚度与熔料极限充模长度有关。因此，在设计塑件的形体结构时，。通常，塑件厚度超3-6mm1-3mm，大型塑件为注射成型时，塑件的厚度应采用 0.5mm都对注塑成型不利，设计时应避免采用这样的厚度。过8mm或小于
常用注塑材料性能 1.ABS丙烯腈-丁二烯-苯乙烯共聚物 (3) 2.PA6聚酰胺6或尼龙6 .................................... 3. 3.PA12聚酰胺12或尼龙12 ................................. 4. 4.PA66聚酰胺66或尼龙66 (5) 5.PBT聚对苯二甲酸丁二醇酯 (5) 6.PC聚碳酸酯.............................................. 6.. 7. PC/ABS聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物 (7) 8.PC/PBT聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物 (7) 9.PE-HD高密度聚乙烯........................................ 8. 10.PE-LD低密度聚乙烯...................................... 8. 11.PEI聚乙醚.............................................. 9. 12.PET聚对苯二甲酸乙二醇酯 (9) 13.PETG 乙二醇改性-聚对苯二甲酸乙二醇酯 (10) 14.PMMA 聚甲基丙烯酸甲酯................................. .10
15.POM 聚甲醛............................................. .11 16.PP聚丙烯 (11) 17.PPE聚丙乙烯 (12) 18.PS聚苯乙烯 (13) 19.PVC （聚氯乙烯） (13) 20.SA苯乙烯-丙烯腈共聚物 (14) 常用二十种塑料注塑性能、典型应用、注塑工艺、物理和化学特性介绍 1.ABS丙烯腈-丁二烯-苯乙烯共聚物 典型应用范围： 汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 注塑模工艺条件： 干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80?90C下最少干燥2小时。材料温度应保证小于0.1%。 熔化温度：210?280C ;建议温度：245C。 模具温度：25?70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。 注射压力：500?1000bar。 注射速度：中高速度。 化学和物理特性： ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性;苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。 2.PA6聚酰胺6或尼龙6 典型应用范围：
附录Ⅰ：常用塑料注射成型工艺参数 附表1 常用热塑性塑料注射成型工艺参数 注射机类型 柱塞式 螺杆式 柱塞式 螺杆式 螺杆式 柱塞式 螺杆式 柱塞式 螺杆式 螺杆式 螺杆转速/(r/min) — 30~60 — 30~60 30~60 — 20~30 — 30~60 30~60 喷嘴 形式 直通式 直通式 直通式 直通式 直通式 直通式 直通式 直通式 直通式 直通式 温度/℃ 150~170 150~180 170~190 170~190 180~190 140~150 150~170 160~170 160~170 180~190 料筒温度/℃ 前段 170~200 180~190 180~200 180~200 190~200 160~190 170~190 170~190 170~190 200~210 中段 — 180~200 190~220 200~220 210~220 — 165~180 — 170~190 210~230 后段 140~160 140~160 150~170 160~170 160~170 140~150 160~170 140~160 140~160 180~200 模具温度/℃ 30~45 30~60 50~70 40~80 70~90 30~40 30~60 20~60 20~50 50~70 注射压力/MPa 60~100 70~100 70~100 70~120 90~130 40~80 80~130 60~100 60~100 70~90 保压压力/MPa 40~50 40~50 40~50 50~60 40~50 20~30 40~60 30~40 30~40 50~70 注射时间/s 0~5 0~5 0~5 0~5 2~5 0~8 2~5 0~3 0~3 3~5 保压时间/s 15~60 15~60 15~60 20~60 15~40 15~40 15~40 15~40 15~40 15~30 冷却时间/s 15~60 15~60 15~50 15~50 15~40 15~30 15~40 15~30 10~40 15~30 成型周期/s 40~140 40~140 40~120 40~120 40~100 40~80 40~90 40~90 40~90 40~70 注射机类型 柱塞式 螺杆式 螺杆式 螺杆式 螺杆式 柱塞式 螺杆式 螺杆式 螺杆式 螺杆式 螺杆转速/(r/min) 30~60 30~60 20~50 30~60 20~30 — 20~40 20~50 20~50 20~50 喷嘴 形式 直通式 直通式 直通式 直通式 直通式 直通式 直通式 直通式 直通式 自锁式 温度/℃ 190~200 190~200 180~190 190~200 180~200 180~200 170~180 200~210 180~190 250~260
常用塑胶原料种类特性及用途简介如下： 通用塑料—— PE（聚乙烯）:燃烧有石蜡味，火焰底色为蓝色；浮水。 LLDPE：较好的韧性，易燃，管材挤出，农膜，缠绕膜，容器。 LDPE：较高透明度，易燃软管，薄膜，拉伸膜，保鲜膜 HDPE:硬度较高，易燃,包装袋，购物袋，单丝，家庭制品，管材，线缆. PP（聚丙烯）:燃烧有石油味，火焰底色为蓝色；浮水。 均聚PP: 半透明，易燃,拉丝，电器，板材,日用制品。 共聚PP：本色，易燃，电器，家电配件，容器。 无规共聚PP:高透明，易燃,医疗器械，食品容器，包装制品. PS（聚苯乙烯）:燃烧芳香味,橙黄色黑烟；沉水 GPPS:透明，刚而脆,易燃.工艺/日用品，容器，吸塑包装. HIPS:白色，改善韧性;易燃;电器壳，板材，吸塑. ABS（聚苯乙烯-丁二烯-丙烯腈共聚物）:表面光泽度高，燃烧浓烟，芳香味；沉水 ABS原料:韧性及强度高,易燃;电器壳，板材，工具，器械. ABS改性:增加刚性及阻燃,不燃;汽车配件，电器零配件. PVC（聚氯乙烯）:燃烧有氯的臭味，火焰底部为绿色；沉水. 硬质PVC:高强度及硬度,难燃;建材，管材. 软质PVC:弹性及易加工性,难燃;玩具，工艺品，饰品. 工程塑料—— ——工程塑料原料 PC（聚碳酸酯）：黄色火焰黑烟，特殊味，沉水;刚性，高透明度，难燃；手机数码，光盘，LED,日用品. PC/ABS（合金）:特殊芳香味，黄色黑烟，沉水；刚性韧性，白色，难燃；电器材料，工具壳，通讯器材. PA（聚酰胺PA6,PA66）:慢然，黄色烟，头发燃烧味;韧性，强度高,难燃;器材，机械零配件，电器零配件 POM（聚甲醛）：燃烧先端黄下端青色，福尔马林气味；韧性，强度高，易燃；齿轮，机械零配件. PBT(聚对苯二甲酸丁二醇酯)：特殊香味；强度高，缩水性小，易燃；电器零配件，端子座，连接器. PET(聚对苯二甲酸乙二醇酯):特殊香味；强度高，缩水性小，易燃；板材，吸塑包装，复合薄膜. PMMA(聚甲基丙烯酸甲酯）；特殊刺激性味：高透光率；有机玻璃，工艺品，饰品，包装，符合薄膜. ——改性工程塑料 PC改性：黄色火焰黑烟，特殊味；增加耐热刚性阻燃性，不燃；充电器，低压电器外壳. PC/ABS改性:特殊芳香味，黄色黑烟；增加耐热刚性阻燃性，不燃；低压电器配件，电子材料. PA改性: 黄色烟，头发燃烧味;增加耐热刚性阻燃性,不燃;线圈骨架，连接器配件. POM改性:先端黄下端青色，福尔马林气味;增加综合性能阻燃性,不燃; 机械零件. PBT改性:特殊香味;增加综合性能阻燃性,不燃；电器零件，端子座，灯座，连接器.
常用塑胶料性能 一．ABS：丙烯睛—丁二烯—苯聚合物 1．三种成份的作用 丙烯晴（A）——使制品较高硬度，提高耐磨性耐热性。 丁二烯（B）——加强柔顺性，保持材料韧性、弹性及耐冲击强度。 苯乙烯（S）——保持良好成型性（流动性着色性）及保持材料刚性（注根据组分不同派生出多种规格牌号）。 2．ABS具有良好的电镀性，是所有塑料中电镀性最好的。 3．ABS较GPPS抗冲击强度显著提高。 4．ABS原料浅黄色不透明，制品表面光洁度好。 5．ABS收缩率小，尺寸稳定。 6．不耐有机溶剂：如溶于酮、醛、酯、及氧化烃而形成乳浊流（ABS胶浆）。7．材料共混性能： ABS+PVC~~~提高韧性，耐燃性，抗老化。 ABS+PC~~~提高抗冲击强度，耐热性。 ABS 的成型工艺 1．成型加工前需充分干燥，使含水率＜ 0.1%，干燥条件温度85℃，时间3HRS 以上。 2．ABS流动性较好，易产生啤塑披锋，注射压力在70~~100MPa，不可太大。3．料筒温度不易超过250℃ 前料筒160~~~210℃、中料筒170~~~190℃ 、后料筒160~~~180℃过高温会引起塑胶成份分解、使流动性降低。 4．模温40~~80℃，外观要求高，模温也要高。 5．注射速度取中、低速为主。注射力80~~130MPa。 6．ABS内应力检验：以制品浸入煤油中2分钟不出现裂纹为准。二．MBS—透明ABS、聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物。 主要性质：透明、韧性好、耐酸碱、流动性好、易于成型着色、尺寸稳定。三．SBS—K料（透明）。丁二烯与本乙烯聚合物（KR01、KR03）。 主要性质：透明、较好弹性、方便成型。 四．PS料：聚苯乙烯（GPPS硬胶、HIPS改性聚本乙烯 GPPS—硬 HIPS——不碎。 A）在GPPS中加于适量（5~~20%）丁二烯橡胶改性、从而改善了硬胶的抗冲击性。B）颜色：GPPS--透明度高性碎，HIPS--不透明之乳白色或略显黄色。 C）HIPS与GPPS根据需要可混合啤塑，GPPS成份越多制品表面光泽越好、流动
