电⼒变压器基本型号及参数知识电⼒变压器基本型号及相关参数知识⼀、变压器简单分类（⼀）⼲式变压器⼲式变压器指的是变压器冷却⽅式的⼀种，也代指使⽤这种冷却⽅式的变压器。
不采取其他介质⽽使⽤空⽓作为变压器冷却介质的变压器，即可简称“⼲变”，就是“⼲式变压器”。
它是依靠空⽓对流进⾏冷却，⼀般⽤于局部照明、电⼦线路等领域的⼩容量变压器。
例如，SCB10-1000/10/0.4S的意思表⽰此变压器为三相变压器，如果Ｓ换成Ｄ则表⽰此变压器为单相。
C的意思表⽰此变压器的绕组为树脂浇注成形固体。
B的意思是箔式绕组，如果是Ｒ则表⽰为缠绕式绕组，如果是Ｌ则表⽰为铝绕组，如果是Ｚ则表⽰为有载调压（铜不标）。
10的意⽰是设计序号，也叫技术序号。
1000则表⽰此台变压器的额定容量（1000千伏安）。
10kV的意思是⼀次额定电压，0.4kV意思是⼆次额定电压。
（⼆）电⼒变压器（1）绕组藕合⽅式，涵义分：独⽴（不标）；⾃藕（O表⽰）。
（2）相数，涵义分：单相（D）；三相（S）。
（3）绕组外绝缘介质，涵义分；变压器油（不标）；空⽓（G）：⽓体（Q）；成型固体浇注式（C）：包绕式（CR）：难燃液体（R）。
（4）冷却装置种类，涵义分；⾃然循环冷却装置（不标）：风冷却器（F）：⽔冷却器（S）。
（5）油循环⽅式，涵义：⾃然循环（不标）；强迫油循环（P）。
（6）绕组数，涵义分；双绕组（不标）；三绕组（S）；双分裂绕组（F）。
（7）调压⽅式，涵义分；⽆励磁调压（不标）：有载调压（Z）。
（8）线圈导线材质，涵义分：铜（不标）；铜箔（B）；铝（L）铝箔（LB）。
（9）铁⼼材质，涵义；电⼯钢⽚（不标）；⾮晶合⾦（H）。
（10）特殊⽤途或特殊结构，涵义分；密封式（M）；串联⽤（C）；起动⽤（Q）；防雷保护⽤（B）；调容⽤（T）；⾼阻抗（K）地⾯站牵引⽤（QY）；低噪⾳⽤（Z）；电缆引出（L）；隔离⽤（G）；电容补偿⽤（RB）；油⽥动⼒照明⽤（Y）；⼚⽤变压器（CY）；全绝缘（Ｊ）；同步电机励磁⽤（LC）。
35kV组合式变压器安装使用说明书三变科技股份有限公司敬请留意：●开箱验收检查后，在设备未投运前，请将其置于干燥、通风处。
●请采用正确的方式起吊箱体。
●运行前要检查压力释放阀能正常开启。
●对熔断器的操作需在断电的状态下进行。
●无励磁分接开关不能带负荷操作。
●在对设备进行接地、试验、隔离和合闸操作都要使用绝缘操作杆。
●负荷开关只能开断额定电流，不能开断短路电流。
●变压器长期过载运行将影响其使用寿命。
目录1.概述2.使用环境条件3.型号说明4.主要技术参数5.结构特点6.基础7.开箱验收8.安装9.使用10.维护11.主要附件的安装、使用12.随机文件和附件1 概述风力(太阳能)发电用组合式变压器是将升压变压器器身、开关设备、高压限流熔断器、分接开关及相应辅助设备集合与一体的静止变电设备。
针对风力(太阳能)发电的特殊性，为用户提供合理的解决方案，是风力(太阳能)发电机组理想的配套升压变压器。
本说明书用来辅助工程技术人员进行组合式变压器的安装、使用和操作。
本说明书不能替代电气设备的一般操作规程，也不可能满足安装、使用和操作的所有需要。
这些工作应有熟悉电力系统的安全和操作规程人员进行。
2 使用环境和条件2.1 海拔高度不超过2000m；2.2 环境温度：最高气温45℃，最低气温-40℃；2.3 空气相对湿度：日相对湿度不超过95％，月平均不超过90％；2.4 户外风速不超过35m/s；2.5 地面倾斜度不超过3°；2.6 电源电压的波形近似正弦波，三相电源电压近似对称；2.7 安装地点无爆炸危险、火灾、严重污秽、化学腐蚀及剧烈振动；2.8 上述使用条件不能满足要求时，用户可与我公司协商解决。
3型号说明Z □ S□- Z·□–□ / □高压侧额定电压kV变压器额定容量kV AF：风力发电用T：太阳能发电用终端型性能水平代号三相G：共箱式F：分箱式组合式变压器4主要技术参数5结构特点5.1组合式变压器采用“目”字型结构，体积小、结构紧凑，起吊平稳；5.2高压侧全密封装带电显示器，符合高压产品五防要求，保证人身安全；5.3可用于环网也可用与终端，转换方便；5.4箱体采用防盗结构。
ZGS13-Z自动调容调压变压器一、概述ZGS13-Z-型变压器是根据城、农网建设改造的要求，本着经济、合理、安全、可靠的原则设计的自动调容调压组合式变压器。
该产品适用于交流50Hz、额定电压10/0.4kV智能化配电台区，结构合理、实用性强、节能效果显著，对于保障配电系统安全运行，提高供电质量具有深远的意义。
二、产品构成智能型组合变压器本体由自动调容调压变压器本体和智能控制单元组成，采用自然通风方式，结构应设计紧凑合理，双杆安装。
自动调容调压组合式变压器本体构成变压器控制单元构成三、主要特点1.自动调压功能变压器本体油箱内配置调压开关，在电压波动时自动调节电压高低，使变压器低压侧电压输出稳定在合格范围内，提升供电质量。
调压分接范围为额定电压的±5%。
2.自动调容功能变压器本体油箱内配置调容开关，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。
3.微机保护方式的过流及短路保护功能线路或负荷出现过流、短路故障，变压器内负控开关自动跳闸并远程上传报警信息，过流和速断保护应采用微机保护方式，保护定值连续可调，便于配合各级保护设备进行定值的精确整定，保证故障线路停电不波及上级开关跳闸。
4.双级漏电保护功能低压配电管理终端具有漏电保护功能，与变压器本体内永磁机构真空开关和配电出线断路器配合，具备进线和出线双级漏电保护功能。
5.就地及远程电动停送电功能变压器本体油箱内配置永磁机构真空开关，可实现就地电动停送电、远程无线遥控停送电功能。
6.无功补偿功能要求变压器智能监控单元内配置低压无功精细补偿隔室，实现级差不大于1kvar的分相分级精细无功自动补偿，采用共分结合优化补偿方式,投切开关采用同步编码开关组，具有投入无涌流，切除无弧光，投切无谐波污染的特点。
7.电能计量功能设置独立密封的计量隔室，密封的主进线直接进入计量隔室，通过母排进入其它隔室，配置一块三相计量接线盒，预留两块三相电子式电表安装位置。

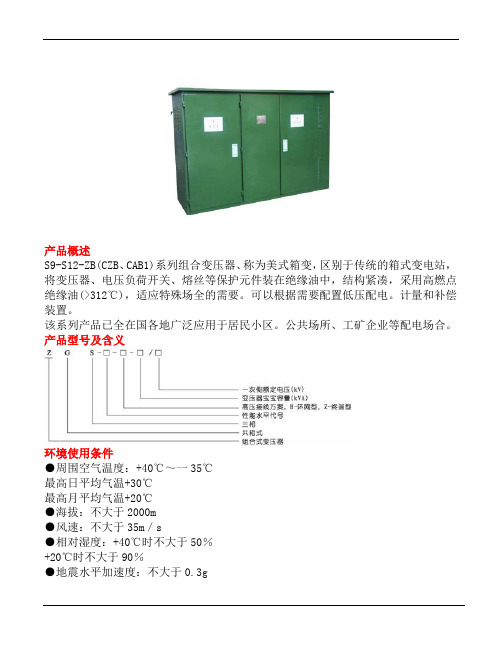

产品概述S9-S12-ZB(CZB、CAB1)系列组合变压器、称为美式箱变，区别于传统的箱式变电站，将变压器、电压负荷开关、熔丝等保护元件装在绝缘油中，结构紧凑，采用高燃点绝缘油(>312℃)，适应特殊场全的需要。
可以根据需要配置低压配电。
计量和补偿装置。
该系列产品已全在国各地广泛应用于居民小区。
公共场所、工矿企业等配电场合。
产品型号及含义环境使用条件●周围空气温度：+40℃～一35℃最高日平均气温+30℃最高月平均气温+20℃●海拔：不大于2000m●风速：不大于35m／s●相对湿度：+40℃时不大于50％+20℃时不大于90％●地震水平加速度：不大于0.3g●安装地点倾斜度：不大于3。
●污染等级：三级组合变压器的结构产品特点ZBS系列组合式变压器是我公司在吸收美构基座式变压器(Padmounted Transformer)技术的基础上自行开发的高科技产品。
该系列为共箱式。
共熔断器、高压负荷开关(或高压负荷转换开关)、无励磁调压分接开关都作为变压器的部件装在变压器油箱内。
亦俗称美式箱变(见照片)。
容量范围100—1600kVA.适用于10kV配电网为中性点绝缘系统或经小电阻接地系统，而400V系统是三相四线制中性点直接接地系统。
主要技术经济指标达到同类产品国际先进水平。
成套性强。
供电可靠，体积小、重量轻、噪声低。
具有环网型(ZGS9-H)和终端型(ZGS-Z)，电缆出线。
使10kV电网深入负荷中心，减少线路损耗，提高供电可靠性，美化城市环境，适用于城网改造。
采用特殊接线方式，当变压器高压侧有一相熔断器熔断时，变压器低压侧非故障相仍能维持正常电压供电。
其突出有点是电压质量高、中性点不漂移，箱体不发热、噪音低、防雷性能好等。
经专门设计，将变压器器身、高压负荷开关(或高压负荷转换开关)、熔断器、无励磁分接开关等全部置于全密封的油箱的内。
提高了空间利用庇。
其体积仅相当于同电压等级、同容量的箱式变电站(亦称欧变)的1/3左右。
电力变压器主要技术参数(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电力变压器主要技术参数变压器在规定的使用环境和运行条件下，主要技术数据一般都都标注在变压器的铭牌上。
主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重。
A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量。
B、额定电压（kV）：变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压.C、额定电流(A):变压器在额定容量下,允许长期通过的电流.D、空载损耗（kW）: 当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。
与铁心硅钢片性能及制造工艺、和施加的电压有关.E、空载电流（%）: 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数表示.F、负载损耗（kW）: 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率.G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示.H、相数和频率：三相开头以S表示，单相开头以D表示。
中国国家标准频率f为50Hz。
国外有60Hz的国家（如美国）。
I、温升与冷却：变压器绕组或上层油温与变压器周围环境的温度之差,称为绕组或上层油面的温升.油浸式变压器绕组温升限值为65K、油面温升为55K。
冷却方式也有多种：油浸自冷、强迫风冷，水冷，管式、片式等。
J、绝缘水平：有绝缘等级标准。
绝缘水平的表示方法举例如下：高压额定电压为35kV级，低压额定电压为10kV级的变压器绝缘水平表示为LI200AC85/LI75AC35，其中LI200表示该变压器高压雷电冲击耐受电压为200kV，工频耐受电压为85kV，低压雷电冲击耐受电压为75kV，工频耐受电压为35kV.奥克斯高科技有限公司目前的油浸变压器产品的绝缘水平为LI75AC35，表示变压器高压雷电冲击耐受电压为75kV，工频耐受电压为35kV，因为低压是400V，可以不考虑。
变压器的型号与技术参数变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的主要设备，其实物外形如图1-1所示。
图1-1变压器的实物外形在远距离传输电力时，可使用变压器将发电站送出的电压升高，以减少在电力传输过程中的损失，以便于远距离输送电力；在用电的地方，变压器将高压降低，以供用电设备和用户使用。
变压器的分类方式有很多种，根据其电源相数的不同，主要可以分为单相变压器和三相变压器。
1、单相变压器的功能特点单相变压器是一种初级绕组为单相绕组的变压器。
单相变压器的初级绕组和次级绕组均缠绕在铁芯上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。
次级绕组的输出电压与线圈的匝数成正比。
单相变压器可将高压供电变成单相低压，供各种设备使用，例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电，如图1-3所示。
单相变压器有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。
图1-3单相变压器的功能示意图单相变压器多用于农村输配电系统中，以及一些照明或小型电动机的供电中，其应用实例如图1-4所示。
此外在很多电子电气设备中，它也可作为电源变压器使用。
图1-4单相变压器的应用实例2、三相变压器的功能特点三相变压器是电力设备中应用比较多的一种变压器。
三相变压器实际上是由3个相同容量的单相变压器组合而成的，初级绕组（高压线圈）为三相，次级绕组（低压线圈）也为三相，如图1-5所示。
图1-5三相变压器的结构特点三相变压器主要用于三相供电系统中的升压或降压，比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图1-6所示。
图1-6三相变压器的功能示意图三相变压器的应用范围比较广泛，例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等，同时也适用于一些电源电压低、波动较大的低压配电线路中。
其应用实例如图1-7所示。
220kV电力变压器（组合式）技术规范书贵州电网公司目录1. 总则2. 工作范围2.1供货范围2.2服务范围2.3技术文件3. 技术要求3.1应遵循的主要现行标准3.2环境条件3.3工程条件3.4技术要求4. 其它技术性能要求5. 质量保证和试验5.1质量保证5.2试验6. 包装、运输和储存7. 投标人应填写的变压器规格表8. 投标人应填写的主要部件来源、规格一览表9. 备品备件及专用工具附件一投标差异表（格式）1. 总则1.1 本设备技术规范书适用于单台容量150/180/240MVA国内采购组合式降压变压器, 它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。
1.3 如果投标人没有以书面形式对本技术规范书的条文提出异议, 则招标人认为投标人提供的设备完全符合本技术规范书的要求。
如有异议, 不管是多么微小, 都应在报价书中以“投标差异表”为标题的专门章节中加以详细描述。
1.4 本技术规范书所建议使用的标准如与投标人所执行的标准不一致，投标人应按较高标准的条文执行或按双方商定的标准执行。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
2. 工作范围2.1 供货范围每台变压器的供货范围包括:a. 变压器本体(包括底架、附件、基础螺栓)b. 冷却器及控制箱和调压开关及控制箱c. 套管及套管式电流互感器或电缆终端及套管式电流互感器d. 变压器绝缘油(环烷基油)，油量应有10%的裕度e. 本体及连接到端子箱和控制箱之间的耐油、阻燃、屏蔽铠装电缆f. 如油枕不安装在变压器器身上时, 应成套提供油枕支架, 并提供安装图g. 本体端子箱i．油面温度和绕组温度控制器和就地指针式显示仪表j. 备品备件及专用工具等2.2 服务界限2.2.1变压器从生产厂家至招标人指定地点的运输、交货由投标人完成，变电站内基础面上的装卸及就位由投标人协助配合完成。
