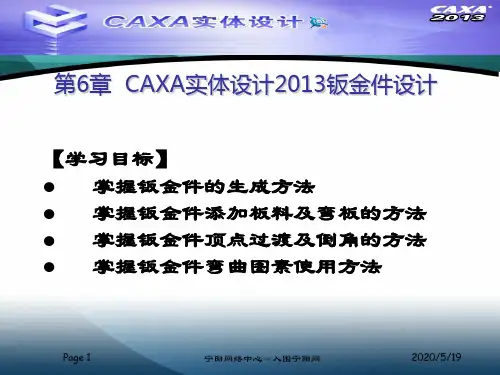

006CAXA实体设计2013钣金件设计

CAXA实体设计在钣金件设计中的应用
CAXA实体设计在钣金件设计中的应用
摘要:加工形状较为复杂的结构件的主要方法是钣金加工。

目前,在钣金件的设计过程中,三维辅助设计已广泛应用,这既提高了设计质量,同时设计效率也有了较为明显的提高。

本文以电源机箱的钣金件设计为例,介绍CAXA实体设计软件在钣金件设计中的应用。

关键词:钣金件三维设计CAXA实体设计
目前,在钣金件的设计中,三维辅助设计已得到广泛应用,不少软件还提供了钣金设计向导/模板,如CAXA、Pro/E、SolidWorks等,利用这些模块能快速完成钣金设计并能够自动获取下料展开图。

使用这种方法不仅提高了设计的效率与质量,而且设计过程“所见即所得”,能够直观的观察与监控整个设计过程,可以减少设计的错误且便于修改,能更好地设计产品。

本文将以电源机箱钣金件设计为例,介绍CAXA实体设计软件在钣金设计中的应用。

1 CAXA钣金件的三维建模方法
CAXA实体设计软件提供了两种生成钣金零件的方法。

（1)包络钣金设计,创建或引入一个实体零件,然后为其包络钣金件——可称为“基于实体造型的包络钣金设计”。

CAXA实体设计的设计界面中右边设计元素库中包括动 画、图素、工具、纹理、表面光泽、贴图、钣金、颜色、 高级图素几类。
Page 19
2020/1/2
1.2.1 选取图素及其编辑状态
1. 选取图素
利用设计元素库提供的智能图素并结合简单的拖放操 作是CAXA 实体设计易学、易用的最大优势。在对图素进 行操作以前，都需要先选定它。如要移动一个长方体图 素就需要先选定它，拖放到设计界面即可。
Page 8
2020/1/2
3. 曲面
【曲面】功能面板分为三维曲线、三维曲线编辑、曲面和 曲面编辑。
【曲面】功能面板
Page 9
2020/1/2
4. 装配
5. 钣金
【装配】功能面板
Page 10
【钣金】功能面板
2020/1/2
6. 工具
7. 显示
【工具】功能面板
Page 11
【显示】功能面板
2020/1/2
Page 14
2020/1/2
(1) 【文件】菜单 包括新文件、打开文件、关闭、保存、另存为、另存
为零件/装配、打印设置、打印预览、打印机、插入、输 入、输出、发送、属性和退出。
(2) 【编辑】菜单 包括取消操作、重复操作、剪切、拷贝、粘贴、删除、
全选和对象等命令。
(3) 【显示】菜单
包括有关设计环境元素查看操作的一些功能选项，如：
Page 16
2020/1/2
(7) 【ቤተ መጻሕፍቲ ባይዱ计工具】菜单
该菜单中的第一个选项可供对选定的图素、零件模型或 装配件进行组合操作。利用其他选项或重置包围盒、移动锚 点、或重新生成、压缩和解压缩对象。
(8) 【装配】菜单
将图素/零件/装配件装配成一个新的装配件或拆开已有 的装配件。

智能图素编辑状态
零件在设计过程可以具有不同的编辑状态，以可以提供 不同层次的修改或编辑。 (1) 零件状态 用鼠标左键在零件上点击一次，被点击零件的轮廓被青 色加亮，零件的某一位置会显示一个表示相对坐标原点的 锚点标记。 (2) 智能图素状态 在同一零件上用鼠标左键再点击一次，进入智能图素编 辑状态。在这一状态下系统显示一个包围盒和6个方向的操 作手柄。在零件某一角点显示的箭头表示了生成图素时的 拉伸方向。
Page 15 2016/9/20
(4) 【生成】菜单 可以通过特征操作生成自定义智能图素、生成二维草 图、三维曲线、添加文字和生成曲面。也可以添加新的 光源或视向。附加选项还使能够生成智能渲染、智能动 画、智能标注、文字注释和附着点。 (5) 【修改】菜单 主要是对图素或零件模型进行编辑修改。包括边过渡、 边倒角操作，还包括对其表面进行修改操作。此外，还 可以对图素或零件模型实施镜像、抽壳和分裂操作。 (6) 【工具】菜单 可以使用三维球、无约束装配和约束装配工具，还可 分析对象进行物性计算、显示统计信息或检查干涉。对 于钣金设计，包括钣金展开、展开复原和切割钣金件、 创建放样钣金、成形工具、从实体展开等操作。
Page 35
2016/9/20
9. 交互
【交互】选项卡
Page 36
2016/9/20
10.
变量
对于高级图素元素库中的图素，还有一个特别的【变 量】选项卡。
Page 37
2016/9/20
1.2.5 智能捕捉
CAXA实体设计具有强大的智能捕捉功能，除可用于尺 寸修改外，还有强大的定位功能。通过智能捕捉反馈， 可使图素组件沿边或角对齐，也可以把零件的图素组件 置于其他零件表面的中心位置。利用只能捕捉，可使图 素组件相对于其他表面对齐和定位。

Page 24
宁阳网络中心－入围宁阳网
2019/9/13
6.2.9 放样钣金
此功能可以使用放样功能生成钣金。
Page 25
放样钣金操作
宁阳网络中心－入围宁阳网
2019/9/13
6.2.10 成形工具
用此功能可以定制冲头的形状并应用到钣金上。
Page 26
成型工具操作
宁阳网络中心－入围宁阳网
2019/9/13
2019/9/13
6.2.8 钣金件切割
CAXA实体设计具有修剪展开状态下的钣金件的功能， 并支持展开钣金件的精确自定义设计。要使用钣金切割工 具，当前设计环境必须包含需要修剪的钣金件和其他用作 切割图素的钣金件或标准图素。切割图素必须放置在钣金 件中，完全延伸到需要切割的所有曲面上。
钣 金 切 割
Page 7
宁阳网络中心－入围宁阳网
2019/9/13
6.2 钣金件设计
6.2.1添加基础板料图素与圆锥图素
6.2.2 添加弯板
6.2.3顶点过渡与顶点倒角
6.2.4 成型图素
6.2.5 型孔图素
6.2.6 添加弯曲图素
6.2.7 钣金件的编辑工具
6.2.8 钣金件切割
6.2.9 放样钣金
6.2.10 6.2.11 6.2.12 6.2.13
折弯角切口编辑手柄
宁阳网络中心－入围宁阳网
2019/9/13
4. 冲压模变形和型孔图素编辑按钮
CAXA实体设计用上或下箭头键作尺寸设置按钮来修改 冲压模变形设计和冲压模钣金设计。利用这些按钮，可以 为选定图素选择CAXA实体设计中包含的默认尺寸.
应用按钮
上、下箭头选择缩放
Page 23
