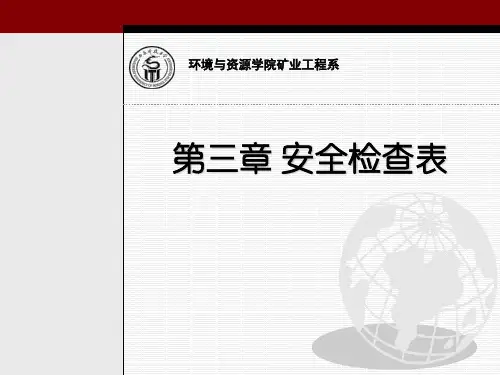

第三章 系统安全分析-安全检查表
- 格式:ppt
- 大小:1.25 MB
- 文档页数:36

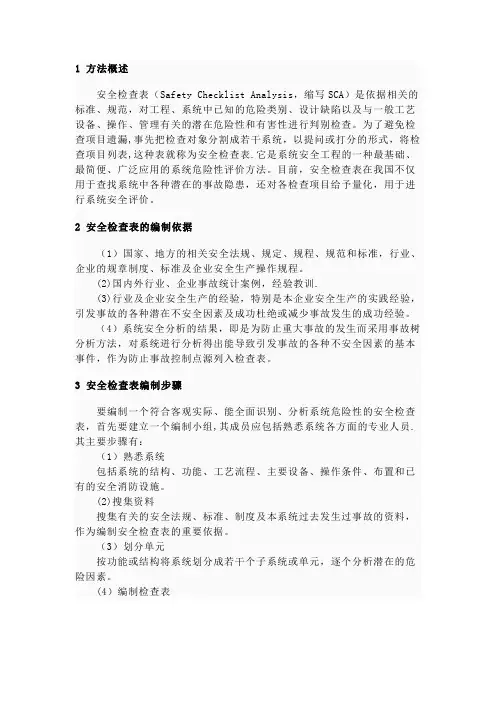

1 方法概述安全检查表(Safety Checklist Analysis,缩写SCA)是依据相关的标准、规范,对工程、系统中已知的危险类别、设计缺陷以及与一般工艺设备、操作、管理有关的潜在危险性和有害性进行判别检查。
为了避免检查项目遗漏,事先把检查对象分割成若干系统,以提问或打分的形式,将检查项目列表,这种表就称为安全检查表.它是系统安全工程的一种最基础、最简便、广泛应用的系统危险性评价方法。
目前,安全检查表在我国不仅用于查找系统中各种潜在的事故隐患,还对各检查项目给予量化,用于进行系统安全评价。
2 安全检查表的编制依据(1)国家、地方的相关安全法规、规定、规程、规范和标准,行业、企业的规章制度、标准及企业安全生产操作规程。
(2)国内外行业、企业事故统计案例,经验教训.(3)行业及企业安全生产的经验,特别是本企业安全生产的实践经验,引发事故的各种潜在不安全因素及成功杜绝或减少事故发生的成功经验。
(4)系统安全分析的结果,即是为防止重大事故的发生而采用事故树分析方法,对系统迸行分析得出能导致引发事故的各种不安全因素的基本事件,作为防止事故控制点源列入检查表。
3 安全检查表编制步骤要编制一个符合客观实际、能全面识别、分析系统危险性的安全检查表,首先要建立一个编制小组,其成员应包括熟悉系统各方面的专业人员.其主要步骤有:(1)熟悉系统包括系统的结构、功能、工艺流程、主要设备、操作条件、布置和已有的安全消防设施。
(2)搜集资料搜集有关的安全法规、标准、制度及本系统过去发生过事故的资料,作为编制安全检查表的重要依据。
(3)划分单元按功能或结构将系统划分成若干个子系统或单元,逐个分析潜在的危险因素。
(4)编制检查表针对危险因素,依据有关法规、标准规定,参考过去事故的教训和本单位的经验确定安全检查表的检查要点、内容和为达到安全指标应在设计中采取的措施,然后按照一定的要求编制检查表。
①按系统、单元的特点和预评价的要求,列出检查要点、检查项目清单,以便全面查出存在的危险、有害因素;②针对各检查项目、可能出现的危险、有害因素,依据有关标准、法规列出安全指标的要求和应设计的对策措施;(5)编制复查表,其内容应包括危险、有害因素明细,是否落实了相应设计的对策措施,能否达到预期的安全指标要求,遗留问题及解决办法和复查人等。
安全系统⼯程复习题库安全系统⼯程与安全评价【教学说明】三个层次由低到⾼,⾼层次的要求包含低层次的内容。
了解:正确理解⼤纲所列知识的含义、内容并能够应⽤。
熟悉:对⼤纲所列知识有较深的认识,能够分析、解释并应⽤相关知识解决问题。
掌握:能够综合运⽤⼤纲所列知识开展安全评价、解决较为复杂的实际问题。
【教学要求】⼀、复习重点第⼀章概述1.安全系统⼯程的研究内容?(掌握)2.相对安全,本质安全的概念和意义?(掌握)3.事故的定义?(识记)事故的特点?(理解)第⼆章事故致因理论1.事故致因理论事故致因理论即事故模式对于⼈们认识事故本质,指导事故调查、事故分析、事故预防及事故责任者的处理有重要作⽤。
2.事故因果论类型3.多⽶诺⾻牌理论及其分析第三章系统安全分析1.系统安全分析中,安全检查表的编制⽅法,安全检查表分析的优缺点及适⽤条件?2.根据⽤途和安全检查表内容,安全检查表可分为哪⼏种类型?3.预先危险分析(PHA)内容、,等级划分,优缺点、适⽤范围?4.预先危险分析(PHA)与建设项⽬“三同时”的关系?5.请对某发电⼚进⾏预先危险性分析(依据⽂件是?)。
6. FMEA概念,故障的概念。
故障类型及影响分析(FMEA)分析步骤,⽅法特点及适⽤范围?(应⽤)7.简述危险和可操作性研究⽅法的基本概念、基本步骤、适⽤范围和特点。
8.事件树与事故树关系9.事件树定量分析第四章事故树分析1. 掌握例题92. 掌握例题103. 掌握例题114. 掌握例题12第五章系统安全评价1. 安全评价概念,安全标准分类及理解2. 安全评价⽬的、意义,安全评价依据、3. 安全评价分类,“三同时”与安全评价关系1)安全预评价是“三同时”的保证。
通过安全预评价,可有效地提⾼⼯程安全设计的质量和投产后的安全可靠程度;在设计阶段,必须落实安全预评价所提出的各项措施,切实做到建设项⽬在设计中的“三同时”。
2)安全现状评价可客观地对⽣产经营单位安全⽔平作出结论,使⽣产经营单位不仅了解可能存在的危险性,⽽且明确如何改进安全状况。
第三章安全系统工程第一讲安全系统工程基础与事故的致因理论[教学目的] 通过本讲的学习,使同学们了解安全系统工程内容与发展概况。
掌握工伤事故的定义、构成要素、发展阶段,掌握多米诺骨牌理论、轨迹交叉论以及事故原因分析。
理解事故因果类型、系统理论。
[教学重点]1.工伤事故2.事故的致因理论3.事故原因分析[教学难点]1.工伤事故的定义2.事故原因分析第一节安全系统工程基础一、概念及内容(一)概念安全系统工程就是应用系统工程的原理和方法、分析,评价及消除系统中的各种危险,实现系统安全的一整套管理程序和方法体系。
(二)内容主要内容包括以下四个方面:1、系统安全分析充分认识系统的危险性。
可以分析到不同程度,可以是初步的或详细的,也可以是定性的或定量的。
2、系统安全预测3、系统安全评价4、安全管理措施根据评价结果,对照已经确定的安全目标,对系统进行调整,对薄弱环节和危险因素增加有效的安全措施,使系统的安全性达到安全目标所要求的水平。
二、发展概况1、二战时,“曼哈顿计划”中使用系统工程方法;2、1957年,哥德和迈克尔合著“系统工程学”一书;3、1962年,BSD第62-41文“发展空军弹道导弹的系统安全工程”;4、1965年,西雅图召开安全系统工程学术讨论会;5、1977年,MIL-STD-882A,成为所有系统安全程序都须遵守的标准;6、1982年,我国劳动部召开安全系统工程座谈会。
第二节事故的致因理论一、工伤事故1、定义企业的职工为了生产和工作,在生产时间和生产活动区域内,由于受生产过程中存在的危险因素的影响,或虽然不在生产和工作岗位上,但由于企业的环境、设备或劳动条件等不良,致使身体受到伤害,暂时地或长期地丧失劳动能力的事故。
2、构成要素三项要素:伤害部位、伤害种类、和伤害程度。
3、类别20类4、主要影响因素(1)人的原因(2)物的原因(3)管理的原因(4)环境的原因5、发展阶段(1)孕育阶段事故处于无形阶段,人们可以感觉到它的存在,不能指出具体形式。
全员参与“危害识别及风险评价”携手共筑生命的方舟安全检查表分析(SCL)二.安全检查表分析(SCL)1 内容1.1安全检查表分析(SCL是基于经验的方法,安全检查表是一份进行安全检查和诊断的清单;1.2 它由一些有经验的、并且对工艺过程、机械设备和作业情况熟悉的人员,事先对检查对象共同进行详细分析、充分讨论、列出检查项目和检查要点并编制成表;1.3 安全检查分析表分析可用于对物质、设备、工艺、作以便进行检查或评审。
业场所或操作规程的分析,为防止遗漏,在制定安全检查表时,通常要把检查对象分割为若干子系统,按子系统的特征逐个编制安全检查表。
1.4 在系统安全设计或安全检查时,按照安全检查表确定的项目和要求,逐项落实安全措施,保证系统安全。
2 编制方法2.1 确定人员。
要编制一个符合客观实际,能全面识别系统危险性的安全检查表,首先要建立一个编制小组,其成员包括熟悉系统的各方面人员;2.2 熟悉系统。
包括系统的结构、功能、工艺流程、操作条件、布置和已有的安全卫生设施;2.3 收集资料。
收集有关安全法律、法规、规程、标准、制度及本系统过去发生的事故资料,作为编制安全检查表的依据;2.4 判别危险源。
按功能或结构将系统划分为子系统或单元,逐个分析潜在的危险因素;2.5 列出安全检查表。
针对危险因素和有关规章制度、以往的事故教训以及本单位的检验,确定安全检查表的要点和内容,然后按照一定的要求列出表格。
3 安全检查表编制依据3.1 有关标准、规程、规范规定3.2 国内外事故案例3.3 系统分析确定的危险部位及防范措施3.4 分析人员的经验和可靠的参考资料3.5 研究成果, 同行业检查表等4特点4.1 检查项目系统、完整,可以做到不遗漏任何能导致危险的关键因素,因而能保证安全检查的质量;4.2 可以根据已有的规章制度、标准、规程等,检查执行情况,得出准确的评价;4.3 安全检查表有的采用提问的方式,有问有答,给人的印象深刻,能使人知道如何做才是正确的,因而可起到安全教育的作用;4.4 编制安全检查表的过程本身就是一个系统安全分析的过程,可使检查人员对系统的认识更深刻,更便于发现危险因素。
安全系统工程重点内容及试题一、复习重点第一章概述1.安全系统工程的研究内容?(掌握)2.相对安全,本质安全的概念和意义?(掌握)3.事故的定义?(识记)事故的特点?(理解)第二章事故致因理论1.事故致因理论事故致因理论即事故模式对于人们认识事故本质,指导事故调查、事故分析、事故预防及事故责任者的处理有重要作用。
2.事故因果论类型3.多米诺骨牌理论及其分析第三章系统安全分析1.系统安全分析中,安全检查表的编制方法,安全检查表分析的优缺点及适用条件?2.根据用途和安全检查表内容,安全检查表可分为哪几种类型?3.预先危险分析(PHA)内容、,等级划分,优缺点、适用范围?4.预先危险分析(PHA)与建设项目“三同时”的关系?5.请对某发电厂进行预先危险性分析(依据文件是?)。
6. FMEA概念,故障的概念。
故障类型及影响分析(FMEA)分析步骤,方法特点及适用范围?(应用)7.简述危险和可操作性研究方法的基本概念、基本步骤、适用范围和特点。
8.事件树与事故树关系9.事件树定量分析第四章事故树分析(重点)1. 掌握例题92. 掌握例题103. 掌握例题114. 掌握例题12第五章系统安全评价1. 安全评价概念,安全标准分类及理解(理解、记忆)2. 安全评价目的、意义,安全评价依据(理解、记忆)3. 安全评价分类,“三同时”与安全评价关系(理解、记忆)4. 安全评价原理(应用)5. 安全评价基本过程(记忆)6. 火灾爆炸指数法重点掌握(重点)7. 蒙德法与道化学的区别联系(理解、记忆)8. 作业条件危险性评价法概念(记忆)9 六阶段评价法步骤(记忆)10 危险程度分级方法概念(记忆)11 因果分析法原理(记忆)12安全评价方法的选择方法及应用(应用)第六章系统安全决策(1)安全决策步骤;(理解、记忆)(2)线性变化法标准(规范)化处理,权重系数的处理(相对比较法、连环比率法、变异系数法);(应用)(3)模糊综合决策(模糊综合评价);(应用)课件的例题第七章灰色理论与安全系统(1)灰色系统与安全系统的概念(理解)(2)灰色关联度计算(应用)课件的例题(3)GM(1,1)预测方法(应用)课件的例题一、名词解释(15分)安全系统工程|事故|安全检查表|鱼刺图分析法|预先危险性分析二、选择题(5分)1.事件树分析是安全系统工程的重要分析方法之一,其理论基础是系统工程的决策论。
系统安全分析系统安全分析的目的是查明系统中的危险因素,以便采取相应措施消除系统故障或事故,保证系统安全运行。
一、系统安全分析的作用、内容及程序1.系统安全分析的作用在生产过程中导致事故发生的原因是很多的,预防事故需要预先发现、鉴别和判明可能导致发生灾害事故的各种危险因素,尤其是那些潜在的因素,以便于消除或控制这些危险,防止和避免发生灾害事故。
因此必须从系统的观点出发,对生产过程运用系统分析的方法进行分析、评价。
系统安全分析就是把生产过程或作业环节作为一个完整的系统,对构成系统的各个要素进行全面的分析,找出系统的薄弱环节,判明各种状况的危险特点及导致灾害性事故的因果关系,从而对系统的安全性做出预测和评价,为采取各种有效的手段、方法和行动消除危险因素创造条件。
防止事故的发生就是要辨识危险源、分析危险源和控制危险源。
不同类别的危险源所产生的危险与危害也不相同,在进行安全性分析与危险性控制时要有明确的指导思想。
典型的安全分析与控制过程可用图1表示。
图1综上所述,系统安全分析的作用可概括为:(1)能将导致灾害事故的各种因素,通过逻辑图做出全面、科学和直观的描述;(2)可以发现和查明系统内固有的或潜在的危险因素,为安全设计、制定安全技术措施及防止发生灾害事故提供依据;(3)使操作人员全面了解和掌握各项防灾控制要点;(4)可对已发生的事故进行原因分析;(5)便于进行概率运算和定量评价。
2.系统安全分析的内容系统安全分析是从安全角度对系统中的危险因素进行分析,主要分析导致系统故障或事故的各种因素及其相关关系,通常包括如下主要内容:(1)对可能出现的初始的、诱发的及直接引起事故的各种危险因素及其相互关系进行调查和分析;(2)对与系统有关的环境条件、设备、人员及其他有关因素进行调查和分析;(3)对能够利用适当的设备、规程、工艺或材料控制或根除某种特殊危险因素的措施进行分析;(4)对可能出现的危险因素的控制措施及实施这些措施的最好方法进行调查和分析;(5)对不能根除的危险因素失去或减少控制可能出现的后果进行调查和分析;(6)对危险因素一旦失去控制,为防止伤害和损害的安全防护措施进行调查和分析。
安全检查表分析安全检查表是交通系统安全分析中一种常用分析方法.其基本任务是发现和查明系统的各种危险和隐患,监督各项安全法规、制度、标准的实施,制止违章行为,预防事故,消除危险,保障安全.在交通安全管理中,对安全大检查是十分重视的。
一般在年初(或年底)、每逢节假日到来之前,都要进行安全大检查,但进行安全检查时由于缺乏细致的检查方法,易流于形式,出现疏忽和漏检。
为了使安全检查工作能够正确、及时地发现问题和解决问题,需要一种按系统工程思想进行检查的方法。
安全检查表就是为此目的而编制的。
实践表明,安全检查表是进行系统安全检查、预防事故、改善劳动条件的一种重要手段.(一)安全检查和安全检查表安全检查是运营常规、例行的安全管理工作及时发现不安全状态及不安全行为的有效途径,也是消除事故隐患、防止事故发生的重要手段。
开展安全检查工作,要做到有计划、有组织、目标明确、内容要求具体,并且必须由领导负责、有关人员参加的安全生产检查组进行实施.安全检查自始自终应贯彻领导与群众相结合的原则,做到边检查、边整改。
安全检查表是为系统地发现运输工具、运输线路、港、站、车间、班组、工序或机器、设备、装置、环境以及各种操作管理和组织措施中的不安全因素而事先拟好的问题清单。
他根据系统工程分解和综合的原理,事先把检查对象加以剖析,把大系统分割成若干个小的子系统,然后确定检查项目,查出不安全因素所在,以正面提问的方式,将检查项目按系统或子系统的顺序编制成表,以便进行检查和避免漏检查,这种表就叫安全检查表。
其基本格式如表1所示。
表1安全检查表的基本格式安全检查表不是检查项目的一本流水帐,也不是所有问题的罗列,而是通过分析、筛选、简化,能发现问题,查找问题的一种工具。
他针对性强,富有实效,对分析系统的安全状况有较好的指导作用,因而得到了广泛应用。
(二)安全检查表的内容及要求1.安全检查表的项目及要求安全检查表的检查项目,应列出所有可能导致事故发生的因素或状态,即要求所列检查项目系统、全面、完善。
安全检查表分析1 目的安全检查表分析利用检查条款按照相关的标准、规范等对已知的危险类别、设计缺陷以及与一般工艺设备、操作、管理有关的潜在危险性和有害性进行判别检查。
可适用于工程、系统的各个阶段.安全检查表可以评价物质、设备和工艺,常用于专门设计的评价,检查表法也能用在新工艺(装置)的早期开发阶段,判定和估测危险,还可以对已经运行多年的在役(装置)的危险进行检查(安全检查表常用于安全验收评价、安全现状评价、专项安全评价,而很少推荐用于安全预评价)。
2 不同类型的检查表为了编制一张标准的检查表,评价人员应确定检查表的标准设计或操作规范,然后依据存在缺陷和不同差别来编制一系列带问题的检查表。
随着具体情况不同采用不同的检查表,我们可以简单的分成为检查结果的定性化、半定量化、或定量化的安全检查表。
(但要注意安全检查表只能作定性分析,不能定量,也就是说它们不能提供危险度的分级).编制安全检查表所需资料:(1)有关标准、规程、规范及规定;(2)国内外事故案例;(3)系统安全分析事例;(4)研究的成果等有关资料。
2.1 检查结果定性化安全检查表应列举需查明的所有导致事故的不安全因素,通常采用提问方式,并以“是”或“否”来回答,“是”表示符合要求;“否”表示还存在问题,有待于进一步改进;“部分符合”表示有一部分符合条件,另一部分不符合条件.回答是的符号为“√”,表示否的符号为“×”,“≈”表示部分符合。
所以在每个提问后面也可以设有改进措施栏,每个检查表均需要注明检查时间、检查者、后面直接责任人,以便分清责任。
为了使提出的问题有所依据,可以收集有关的此项问题的规章制度、规范标准,在有关条款后面注明名称和所在章节(表1).2.2 检查结果的半定量菲利浦石油公司安全检查表采用了检查表判分-分级系统,在这里作为安全检查表的判分系统采用的是三级判分系列0—1—2-3,0—1—3—5,0-1-3-5—7,其中评判的“0”为不能接受的条款,低于标准较多的判给“1”;稍低于标准的条件判给刚低于最大值的分数;符合标准条件的判给最大的分数。
全员参与“危害识别及风险评价”携手共筑生命的方舟-—————-———-—安全检查表分析(SCL)二.安全检查表分析(SCL)1内容1.1安全检查表分析(SCL)是基于经验的方法,安全检查表是一份进行安全检查和诊断的清单;1。
2它由一些有经验的、并且对工艺过程、机械设备和作业情况熟悉的人员,事先对检查对象共同进行详细分析、充分讨论、列出检查项目和检查要点并编制成表;1。
3安全检查分析表分析可用于对物质、设备、工艺、作以便进行检查或评审。
业场所或操作规程的分析,为防止遗漏,在制定安全检查表时,通常要把检查对象分割为若干子系统,按子系统的特征逐个编制安全检查表。
1.4在系统安全设计或安全检查时,按照安全检查表确定的项目和要求,逐项落实安全措施,保证系统安全。
2编制方法2.1确定人员。
要编制一个符合客观实际,能全面识别系统危险性的安全检查表,首先要建立一个编制小组,其成员包括熟悉系统的各方面人员;2.2熟悉系统.包括系统的结构、功能、工艺流程、操作条件、布置和已有的安全卫生设施;2。
3收集资料。
收集有关安全法律、法规、规程、标准、制度及本系统过去发生的事故资料,作为编制安全检查表的依据;2.4判别危险源。
按功能或结构将系统划分为子系统或单元,逐个分析潜在的危险因素;2。
5列出安全检查表.针对危险因素和有关规章制度、以往的事故教训以及本单位的检验,确定安全检查表的要点和内容,然后按照一定的要求列出表格。
3安全检查表编制依据3。
1有关标准、规程、规范规定3。
2国内外事故案例3。
3系统分析确定的危险部位及防范措施3.4分析人员的经验和可靠的参考资料3.5研究成果,同行业检查表等4特点4.1检查项目系统、完整,可以做到不遗漏任何能导致危险的关键因素,因而能保证安全检查的质量;4.2可以根据已有的规章制度、标准、规程等,检查执行情况,得出准确的评价;4.3安全检查表有的采用提问的方式,有问有答,给人的印象深刻,能使人知道如何做才是正确的,因而可起到安全教育的作用;4。
