蒸汽管道规范蒸汽管道规范是指在蒸汽管道的设计、安装、维护和操作中遵循的一系列规定和标准。
它的目的是确保蒸汽管道的安全运行，保护人员和设备的安全，提高蒸汽传输的效率和质量。
蒸汽管道规范主要包括以下几个方面的内容。
一、蒸汽管道的设计与选材1.蒸汽管道设计应符合相关国家标准和规范的要求，包括管道材料的选择、管道的尺寸、管道的布置等。
2.蒸汽管道的材料应选用符合要求的碳钢、合金钢等材质，并经过必要的抗腐蚀处理和测试。
3.蒸汽管道的尺寸应根据实际工艺需要和流量计算确定，采用足够的安全系数。
二、蒸汽管道的安装与维护1.蒸汽管道的安装应由具有相关经验和资质的专业技术人员进行，并按照设计要求进行施工。
2.蒸汽管道的支架和支承设施应设计合理、稳定可靠，以确保管道的安全运行。
3.蒸汽管道的维护包括定期检查、清洗和维修，以确保管道的正常运行和延长使用寿命。
三、蒸汽管道的操作与安全1.蒸汽管道的操作人员应具备相关的安全知识和专业技能，并严格按照操作规程进行操作。
2.蒸汽管道的运行应定期进行安全检查和测试，确保安全阀、压力表等安全设备的正常工作。
3.蒸汽管道的泄漏和故障应及时采取措施进行处理，防止事故的发生。
四、蒸汽管道的安全教育与培训1.蒸汽管道的相关人员应接受安全教育和培训，了解安全规范和操作要求。
2.蒸汽管道的安全教育应定期进行，提高人员的安全意识和应急处理能力。
3.蒸汽管道的事故应及时进行调查和分析，总结经验教训，完善规范和措施。
蒸汽管道规范的制定和实施是保障蒸汽管道安全运行的重要措施，它对于提高蒸汽传输的效率、降低能源消耗和保护环境都起到了积极的作用。
同时，也促进了蒸汽工业的健康发展和安全生产。

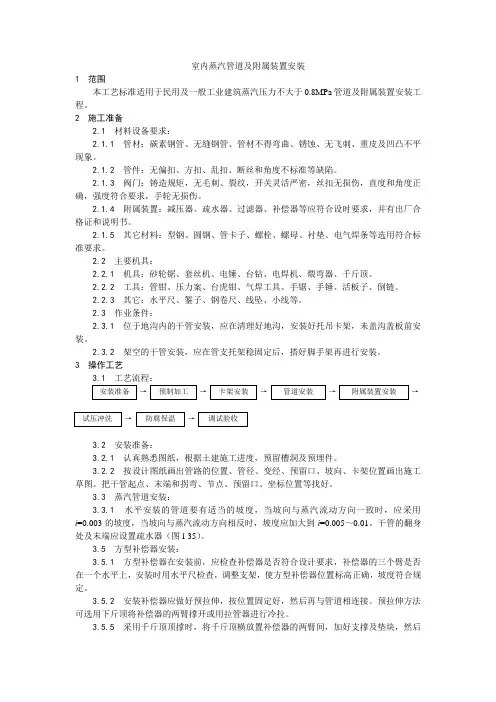

室内蒸汽管道及附属装置安装1 范围本工艺标准适用于民用及一般工业建筑蒸汽压力不大于0.8MPa管道及附属装置安装工程。
2 施工准备2.1材料设备要求：2.1.1管材：碳素钢管、无缝钢管、管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象。
2.1.2管件：无偏扣、方扣、乱扣、断丝和角度不标准等缺陷。
2.1.3阀门：铸造规矩，无毛刺、裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。
2.1.4附属装置：减压器、疏水器、过滤器、补偿器等应符合设时要求，并有出厂合格证和说明书。
2.1.5其它材料：型钢、圆钢、管卡子、螺栓、螺母、衬垫、电气焊条等选用符合标准要求。
2.2主要机具：2.2.1机具：砂轮锯、套丝机、电锤、台钻、电焊机、煨弯器、千斤顶。
2.2.2工具：管钳、压力案、台虎钳、气焊工具、手锯、手锤、活板子、倒链。
2.2.3其它：水平尺、錾子、钢卷尺、线坠、小线等。
2.3作业条件：2.3.1 位于地沟内的干管安装，应在清理好地沟，安装好托吊卡架，未盖沟盖板前安装。
2.3.2 架空的干管安装，应在管支托架稳固定后，搭好脚手架再进行安装。
3 操作工艺3.1 工艺流程：→→→→→→→3.2 安装准备：3.2.1认真熟悉图纸，根据土建施工进度，预留槽洞及预埋件。
3.2.2按设计图纸画出管路的位置、管径、变经、预留口、坡向、卡架位置画出施工草图。
把干管起点、末端和拐弯、节点、预留口、坐标位置等找好。
3.3 蒸汽管道安装：3.3.1 水平安装的管道要有适当的坡度，当坡向与蒸汽流动方向一致时，应采用i=0.003的坡度，当坡向与蒸汽流动方向相反时，坡度应加大到i=0.005～0.01。
干管的翻身处及末端应设置疏水器（图l-35）。
3.5 方型补偿器安装：3.5.1 方型补偿器在安装前，应检查补偿器是否符合设计要求，补偿器的三个臂是否在一个水平上，安装时用水平尺检查，调整支架，使方型补偿器位置标高正确，坡度符合规定。
高压蒸汽管道安装规范书一、引言二、安装前准备在进行高压蒸汽管道的安装前，需要进行一系列的准备工作。
首先，对安装区域进行勘察，并制定详细的施工方案，包括管道的布置、支承方式、阀门和仪表的位置等。
其次，检查管道的材质和质量，并进行必要的试压，以保证管道的完整性和安全性。
最后，对施工人员进行岗前培训，使其具备安装操作的技能和知识。
三、安装要求1.管道的布置高压蒸汽管道的布置应符合工程设计图纸的要求，保证管道与建筑物、设备之间有足够的间隔，便于维护和检修。
管道的走向应尽量直线，避免过多的弯头和弯曲处，以减小流阻。
同时，管道的布置应考虑蒸汽的流动方向，保持合理的坡度，避免蒸汽穿堵和积水现象。
2.支承方式3.焊接工艺高压蒸汽管道在安装过程中需要进行焊接作业，所选用的焊接工艺应符合相关标准和规范。
焊缝应均匀、坚固，无裂纹、夹渣等缺陷。
焊接前需要对管道进行预热和清洁处理，确保焊接质量。
焊接缝应进行无损检测，以确保焊接质量的合格。
4.阀门和仪表的安装5.绝热层的安装四、安装验收高压蒸汽管道安装完成后，需要进行相应的验收工作，以确保管道的安全性和正常运行。
验收包括对管道的外观和尺寸进行检查，对阀门和仪表进行校验和试验，对焊缝进行无损检测，以及进行试压和泄漏检测等。
只有通过验收后，高压蒸汽管道才能投入使用。
五、结语高压蒸汽管道的安装规范是保障管道安全运行的重要保证。
本文介绍了高压蒸汽管道安装的准备工作、安装要求和安装验收等内容，希望对相关从业人员有所帮助。
在实际操作中，应严格按照规范要求进行施工，确保管道的质量和安全。
蒸汽管道支、吊架安装规范1、不得在没有补偿装置的热管道直管段上同时安置两个及两个以上的固定支架。
2、管道安装时，应及时固定和调整支、吊架。
支、吊架位置应准确，安装应平整牢固，与管子接触应紧密。
3、无热位移的管道，其吊杆应垂直安装。
有热位移的管道吊点应设在位移的相反方向，安装位移值的1/2偏位安装。
两根热位移方向相反或位移值不等的管道，不得使用同一吊杆。
4、固定支架应按设计文件要求安装，并应在补偿器预拉伸之前固定。
5、导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。
其安装位置应从支架面中心向位移反方向偏移，偏移量应为位移值的1/2或符合设计文件规定，绝热层不得妨碍其位移。
6、弹簧支吊架的弹簧高度，应按设计文件规定安装，弹簧应调整至冷态值，并做记录。
弹簧的临时固定件，应待系统安装、试压、绝热完毕后方可拆除。
7、支、吊架的焊接应由合格焊工施焊，并不得漏焊、欠焊、或焊接裂缝等缺陷。
管道与支架焊接时，管子不得有咬边、烧穿等现象。
8、固定支架底座与钢结构之间采用连续焊，焊缝高度为被焊处最薄件厚度。
9、支吊架根部与预埋或金属构件的连接，除注明外，一般均采用周边焊，焊缝高度为被焊处最薄件厚度。
10、一般情况下,蒸汽管道每两个补偿器之间设置一个固定支架，若蒸汽管道与燃气管道共架敷设时，设置在燃气管道的固定支架处；每个补偿器两侧分别设置导向支架，其余为滑动支架。
附录：1、支架名称（代号）：滑动支架（HZ）；固定支架（GZ）；导向支架（DZ）；固定卡环支架（GQZ）；立管卡环支架（LQZ）；水平卡环支架（QZ）；立管支架（LZ）；普通吊架（PD）；弹簧吊架（TD）；弹簧支架（TZ）2、滑动（导向）支架（HZ）、固定支架（GZ）示意图，附图。
