常用电线导管对比PVC/KBG/JDG/SC/RC综合对比一下建筑行业常用的这4种线管类型：①硬化聚氯乙烯管（PVC管）②扣压式薄壁钢管（KBG管）③紧定式薄壁钢管（JDG管）④焊接钢管（SC管）（1）PVC管材质要求管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。
所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。
阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。
暗敷设如设计无要求均应使用中型以上导管。
（2）KBG管材质要求导管上应标明每批产品的制造厂名称、阻燃标记、型号、外径尺寸、导管长度、性能标准编号等。
线管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面没有凸棱及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；KBG钢管应内外壁镀锌层应光亮、均匀，无破损脱落。
管材壁厚、内外直径应均匀。
（3）JDG管材质要求型号规格符合设计要求管材表面有明显不脱落的产品标识。
金属内外壁镀层均匀完好无剥落、锈蚀等现象。
管材连接套管及其金属附件内外壁表面光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。
管材连接套管及其金属附件壁厚均匀管口边缘平整光滑,紧定螺钉符合产品设计要求螺纹整齐光滑配合良好。
管材壁厚、内外直径应均匀。
（4）SC管材质要求钢导管无压扁，内壁光滑。
焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
导管无严重锈蚀。
锁紧螺母外形完好无损，丝扣清晰，无翘曲变形。
导管的管径、壁厚及均匀度。
1、连接方式KBG管为扣压式，JDG管为紧定式。
2、壁管厚度KBG管的管壁厚度，Φ16、Φ20mm的为1.0mm，Φ25、Φ32、Φ40mm 的为1.2mm。
JDG管分为两型，标准型Φ20、Φ25、Φ32、Φ40mm的均为21131.6mm，普通型Φ16、Φ20、Φ25mm，管壁厚度为1.2mm。
3、名称不同JDG为紧定式镀锌薄壁电线管。
jdg管规格型号标准摘要：1.JDG 管的简介2.JDG 管的规格型号3.JDG 管的国家标准4.JDG 管的应用领域5.JDG 管的优势与特点正文：JDG 管，全称为扣压式镀锌钢导线管，是一种电气线路安装中常用的保护套管。
它具有安装便捷、性能稳定、防护性能好等特点，广泛应用于住宅、商业建筑、工业厂房等场所的电气线路安装工程。
1.JDG 管的简介JDG 管是一种钢导线管，采用镀锌钢带经扣压成型，内外壁均有锌层保护，具有优良的防腐性能。
它适用于室内外明、暗配线管，可替代传统的电线槽和电线管。
2.JDG 管的规格型号JDG 管的规格型号主要有两种表示方法：一种是以管径表示，如16mm、20mm 等；另一种是以导线截面表示，如1.5 平方毫米、2.5 平方毫米等。
此外，JDG 管还有多种接头型号和弯头、三通等配件，方便施工时的连接和转弯。
3.JDG 管的国家标准JDG 管的生产和应用需遵循我国相关国家标准，如GB/T 3098.19-2015《钢制管配件》和GB/T 3048.21-2015《钢制电线管》等。
这些标准规定了JDG 管的尺寸、形状、材质、镀锌层厚度等指标，以及产品的力学性能、防腐性能、电气性能等要求。
4.JDG 管的应用领域JDG 管广泛应用于住宅、商业建筑、工业厂房等场所的电气线路安装。
例如，在新建建筑的电气线路安装中，可使用JDG 管进行明配线或暗配线，保证线路安全、美观、便于检修。
同时，JDG 管也适用于旧建筑线路改造，可有效解决传统电线槽和电线管存在的问题。
5.JDG 管的优势与特点JDG 管具有以下优势和特点：（1）安装便捷：采用扣压式连接，无需焊接，施工简单快速。
（2）性能稳定：内外壁均有锌层保护，防腐性能好，使用寿命长。
（3）防护性能好：钢导线管能有效防止电线受潮、受压，确保电气安全。
（4）美观大方：JDG 管外观整洁、美观，提高建筑整体视觉效果。

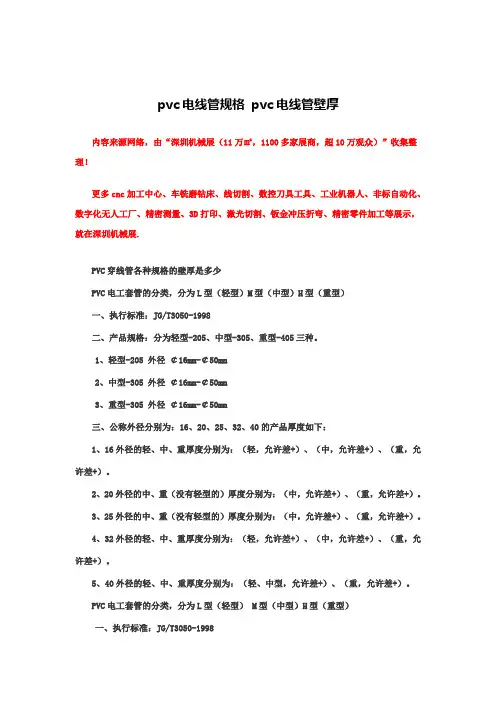

pvc电线管规格pvc电线管壁厚内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.PVC穿线管各种规格的壁厚是多少PVC电工套管的分类，分为L型（轻型）M型（中型）H型（重型）一、执行标准：JG/T3050-1998二、产品规格：分为轻型-205、中型-305、重型-405三种。
1、轻型-205 外径￠16mm-￠50mm2、中型-305 外径￠16mm-￠50mm3、重型-305 外径￠16mm-￠50mm三、公称外径分别为：16、20、25、32、40的产品厚度如下：1、16外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。
2、20外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
3、25外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
4、32外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。
5、40外径的轻、中、重厚度分别为：（轻、中型，允许差+）、（重，允许差+）。
PVC电工套管的分类，分为L型（轻型） M型（中型）H型（重型）一、执行标准：JG/T3050-1998二、产品规格：分为轻型-205、中型-305、重型-405三种。
1、轻型-205 外径￠16mm-￠50mm2、中型-305 外径￠16mm-￠50mm3、重型-305 外径￠16mm-￠50mm三、公称外径分别为：16、20、25、32、40的产品厚度如下：1、16外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。
2、20外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
