2018/12/6
13
二、图的比例尺及比例尺精度 1、图的比例尺 （1）定义：图上任一线段的长度与地面上相应 线段水平距离之比，称为图的比例尺 （2）类型：数字比例尺和图示比例尺。 ①数字比例尺：以分子为1的分数形式表 示的比例尺称为数字比例尺。设图上一线段长为 d,相应的实地水平距离为D，则该图比例尺为
采用特殊符号表示。
2018/12/6 12
（3）注记和整饰要素
地名注记：
包括行政区划、称等。 说明注记： 包括文字和数字注记，用以补充说明对象的质 量和数量属性。 如房屋的结构和层数、管线性质及输送物质、比高、等 高线高程、地形点高程以及河流的水深、流速等。
第七章 地形图基本知识
第七章
地形图基本知识

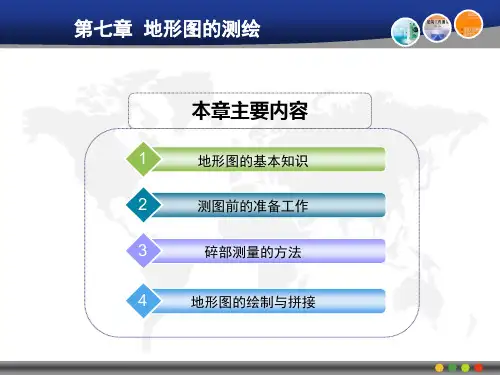

7.1地形图的内容 7.2地物符号和等高线 7.3地形图的分幅与编号 本章小结
2018/12/6
2
传统概念上的地图是按照一定数学法则，用规定
的图式符号和颜色，把地球表面的自然和社会现 象，有选择地缩绘在平面图纸上的图。如普通地 图、专题地图、各种比例尺地形图、影像地图、 立体地图等。现代地图已出现有缩微地图、数字 地图、电子地图、全息像片等新品种。 地图的特征包括： 由于特殊的数学法则而产生的可量测性； 由于使用符号表象事物而产生的直观性； 由于制图综合而产生的一览性。 按区域范围分类：分为世界图、国家图、分区图、 省图、市县图、乡镇图等.
2018/12/6
17
2、比例尺精度 （1）定义：相当于图上0.1mm的实地水平距离为 比例尺精度。 比例尺精度=0.1M（mm） （2）用途： ①确定测图的比例尺。按工作需要，多大的地物须在图
上表示出来或测量地物须精确到什么程度，由此可参考决定 图的比例尺； ②确定测图的精细程度。若比例尺确定，则可以推算出 测量地物应精确到什么程度。
