插入式流量计应用和优缺点

涡街流量计和插入式流量计优缺点
涡街流量计优点：
1.性能稳定
2.干扰引述少，测量数据较稳定
3.价格便宜
缺点：
1.安装不便，必须停气，切断管路，焊接法兰
2.拆除不便，必须停气，拆除后重新改造管路
3.测量数据上限偏大
4.对管道机械振动较敏感，不宜用于强振动场所
5.管径固定，只适应于单一管径
插入式流量计优点：
1.安装方便，可在不停气工况下安装
2.更换拆除简单，拆掉后关闭阀门即可
3.测量范围广，适用于不同的管径
4.对振动不敏感，抗干扰能力特别优越
缺点
1.测量精度受多种因素影响
2.价格偏贵
3.传感器探头容易损坏。

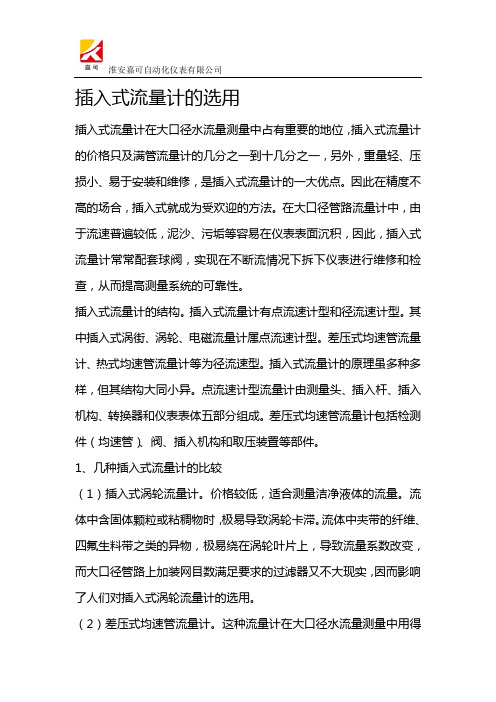

插入式流量计的选用插入式流量计在大口径水流量测量中占有重要的地位，插入式流量计的价格只及满管流量计的几分之一到十几分之一，另外，重量轻、压损小、易于安装和维修，是插入式流量计的一大优点。

因此在精度不高的场合，插入式就成为受欢迎的方法。

在大口径管路流量计中，由于流速普遍较低，泥沙、污垢等容易在仪表表面沉积，因此，插入式流量计常常配套球阀，实现在不断流情况下拆下仪表进行维修和检查，从而提高测量系统的可靠性。

插入式流量计的结构。

插入式流量计有点流速计型和径流速计型。

其中插入式涡街、涡轮、电磁流量计属点流速计型。

差压式均速管流量计、热式均速管流量计等为径流速型。

插入式流量计的原理虽多种多样，但其结构大同小异。

点流速计型流量计由测量头、插入杆、插入机构、转换器和仪表表体五部分组成。

差压式均速管流量计包括检测件（均速管）、阀、插入机构和取压装置等部件。

1、几种插入式流量计的比较（1）插入式涡轮流量计。

价格较低，适合测量洁净液体的流量。

流体中含固体颗粒或粘稠物时，极易导致涡轮卡滞。

流体中夹带的纤维、四氟生料带之类的异物，极易绕在涡轮叶片上，导致流量系数改变，而大口径管路上加装网目数满足要求的过滤器又不大现实，因而影响了人们对插入式涡轮流量计的选用。

（2）差压式均速管流量计。

这种流量计在大口径水流量测量中用得较多。

主要原因是结构简单，价格便宜，维修方便。

因属径流速计型，只要仪表插入杆长度同管径相吻合，仪表示值受管内流速分布的影响较小。

均速管在安装时要特别注意引压管中不能有气体存在。

（3）插入式涡街流量计。

插入式涡街流量计本身精度可达±1％，耐脏性比插入式涡轮流量计好，被测流体中有少量泥沙时也不会像均速管那样容易引起故障，但受其测量原理的制约，用来测量水流量时，可测流速下限只能达到0.3m/s，因此，在测量对象的流速下限要求更低时，不能胜任。

（4）插入式电磁流量计。

同其他插入式流量计相比，用插入式电磁流量计测量大口径管道水流量具有明显的优越性。

插入式涡街流量计插入式涡街流量计的优点是抗振性能特别好，无零点漂移，牢靠性高。

通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采纳先进的数控车床进行加工，确保加工的同轴度和干净度等技术参数，搭配特别的工艺处理，从而限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。

目录局限性优点产品选型测量范围型号及功能选择4～20mA电流不精准工作原理技术参数产品特点安装步骤局限性涡街流量计是一种速度式流量计，漩涡分别的稳定性受流速分布影响，故它对直管段有肯定的要求，一般是前10D，后5D；测量液体时，上限流速受压损和气蚀现象限制，一般是10m/s。

测量气体时，上限流速受介质可压缩性变化的限制，下限流速受雷诺数和传感器灵敏度的限制，一般气体的流速范围10—70m/s，蒸汽的流速范围为8—50m/s；应力式涡街流量计对振动较大敏感，故在振动较在的管道安装涡街流量计时，管道要有肯定的减震措施；应力式涡街流量计采纳压电晶体作为检测传感器，故其受温度的限制，一般长期工作温度为—40℃～+350℃和—10℃～+250℃。

测量介质：液体、气体、蒸汽公称通径：DN200—DN3000（非标产品可依据用户要求特别定做）温度范围：—40℃～350℃范围度:正常范围1:10扩展范围1:15压力损失系数:Cd≤2.6系统测量精度:液体、气体示值±1%蒸汽示值±1.5%插入式流量计示值±2.5%供电电压:传感器+12VDC、+24VDC（可选）变送器+24VDC现场显示型仪表自带3.6锂电池输出信号:传感器脉冲频率信号0.1～3000Hz低电平≤1V高电平≥6V变送器两线制4～20mADC电流信号充许振动加速度:压电式≤0.2g电容式≤1.0g环境温度:—40℃～55℃（非防爆场所）—20℃～55℃（防爆场所）环境湿度:相对湿度5～85%信号远传距离:≤500m信号线接口:内螺纹M20×1.5防爆等级:iaⅡCT2—T5优点智能涡街流量计的传感器的通用性很强，从而使传感器具有良好的互换性采纳先进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。

插入式流量计的几种方法插入式流量计作为一种常用的流量测量手段，广泛应用于各种领域，比如化工、水处理、发电、冶金等等。

通过研究插入式流量计的几种测量方法，可以更好地掌握这种流量测量手段，为实际应用提供参考。

1. 直接测量法直接测量法是插入式流量计最常见的测量方法之一。

它通过在管道中安装一个插入式流量计，直接测量流量的大小。

这种方法测量快速、准确，适用于各种液体和气体的流量测量。

但是，直接测量需要对流道进行修改，有一定的施工成本，且在高温、高压、腐蚀性介质的情况下需要选择耐压、耐腐蚀的插入式流量计。

2. 差压法差压法是另一种常见的插入式流量计测量方法。

它通过在管道中的两个位置分别测量差压，再通过差压传感器计算出流量大小。

差压法操作简单、精度高，适用于各种液体和气体的流量测量。

此外，差压法还可通过更改管道形状来实现流量调节，对流量的控制具有较好的效果。

3. 热式法热式法是一种利用热敏电阻测量流体的速度和温度的插入式流量计测量方法。

它基于热传导定律，通过在管道内插入一个带有加热电阻和感温电阻的插入式流量计，通过测量温度的变化来计算流量的大小。

这种方法非常适用于低流速或浓度小的流体，因为热敏电阻测量精度高，可以满足对速度和温度变化的高要求。

4. 电磁式法电磁式法是一种利用法拉第电磁感应原理进行测量的插入式流量计方法。

它通过在管道内插入一个磁场发生器和一个磁场探测器，利用法拉第电磁感应作用测量液体的流量大小。

电磁式法具有响应速度快、测量范围宽、精度高的特点，适用于各种液体流量的测量。

综上所述，插入式流量计具有灵活性高、安装方便、适用性广、测量精度高等优点，是一种非常实用的流量测量手段。

各种测量方法各有特点，根据不同的实际需要选择最适合的测量方法，可以更好地满足不同行业的要求。

插入式电磁流量计的介绍一、原理插入式电磁流量计的工作原理是基于法拉第定律和电磁感应定律。

当液体通过电磁流量计内的测量管时，在液体中施加一个垂直与流动方向的磁场，液体中的电离物质（如离子）将受到磁力的作用而垂直运动，并形成涓涓电荷。

接着，在测量管上施加一个与磁场垂直且固定方向的电场，使涓涓电荷在电场的力作用下产生运动并形成电势差。

通过测量这个电势差的大小，就可以得出液体的流量值。

二、结构插入式电磁流量计由测量转换器和传感器组成，其中测量转换器是由输入与输出电路组成的智能仪表。

传感器则是放置在管道内壁上的电磁感应元件，常由外壳、测量管、电磁铁磁体、电磁感应电极等部分组成。

测量转换器和传感器之间通过线缆连接。

测量转换器负责产生电磁场并对液体流经传感器时产生的电势信号进行处理，最终得出流量值。

三、优点1.准确性高：插入式电磁流量计能够提供非常准确的流量测量值，达到±0.5%的精度水平，不受流量脉动和流体密度、粘度等因素的干扰。

2.响应速度快：插入式电磁流量计对流量的变化可以实时响应，转换器能够迅速处理产生的电势信号，使用户能够及时监测流体流量变化，从而采取相应措施。

3.结构紧凑：插入式电磁流量计的结构简单紧凑，安装方便。

传感器通过插入管道内壁的方式进行测量，不需要额外的安装空间。

4.兼容性强：插入式电磁流量计可以适应不同的工业管道，并且可以分别用于液体和固体颗粒流量的测量。

四、应用插入式电磁流量计广泛应用于化工、石油、制药、食品、冶金、环保等领域。

其主要用途包括管道中石油、化工、自来水、循环水、液态氨、酸碱液等流体的流量测量。

由于插入式电磁流量计具有较大的测量范围和良好的适应性，因此被许多行业广泛采用。

总之，插入式电磁流量计是一种准确性高、响应速度快、结构紧凑的流量测量仪器。

通过法拉第定律和电磁感应定律的原理，它能够对液体流量进行精确测量。

在化工、制药、食品等行业的流量控制和管理中发挥着重要的作用。

各种流量计工作原理及优缺点测量流体流量的仪表统称为流量计或流量表。

流量计是工业测量中重要的仪表之一。

随着工业生产的发展，对流量测量的准确度和范围的要求越来越高。

流量测量技术日新月异，为了适应各种用途，各种类型的流量计相继问世，目前已投入使用的流量计己超过IOO 种。

每种产品都有它特定的适用性，也都有它的局限性。

按测量原理分为力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类，有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。

按测量对象划分，就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。

总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。

因此，以严格意义来分流量计和总量表己无实际意义。

一、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。

2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。

3.声学原理：利用声学原理进行流量测量的有超声波式、声学式（冲击波式）等。

4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。

5.光学原理：激光式、光电式等是属于此类原理的仪表。

6.原子物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。

7.其它原理：有标记原理（示踪原理、核磁共振原理）、相关原理等。

二、按流量计结构原理分类按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型：1、差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压、己知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

插入式电磁流量计插入式电磁流量计的工作原理是基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。

当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

目录性能特点产品特点插入式电磁流量计用途产品特点测量对象重要构成部分广泛用途简介性能特点仪表结构简单、牢靠，无可动部件，工作寿命长。

无截流阻流部件，不存在压力损失和流体堵塞现象。

无机械惯性，响应快速，稳定性好，可应用于自动检测、调整和程控系统。

测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

采纳聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

备有管道式、插入式等多种流量计型号。

采纳EEPROM存贮器，测量运算数据存贮保护安全牢靠。

具备一体化和分别型两种型式。

高清楚度LCD背光显示。

一体型电磁流量计是依据法拉第电磁感应定律订立，用来测量导电流体的体积流量。

由于独特的特点，目前已广泛地应用于工业上各种导电液体的测量。

重要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统掌控。

产品特点耐腐蚀全不锈钢材质ABS全模具生产探头结构简单、坚固、无活动部件，使用寿命长：测量牢靠，抗干扰本领强；体积小、重量轻、安装便利、维护量小；测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响；压力损失为零；能够在不断流的情况下进行安装、拆卸，为用户的检修带来了便利。

较一般电磁流量计的制造成本和安装费用低，特别适合大中径管道流量测量。

传感器的选用传感器形式的选用，依据现场条件选择。

如传感器可能或长期浸于水中，可选用潜水式，一般情况下可选用分体式。

假如环境、位置较好，可选用一体式。

如需在线拆装或需清洗电极的场合，可选用带压拆装式。

插入式流量计有哪些种类?可以测量液体介质插入式流量计有哪些?可以测量气体介质插入式流量计精度如何?插入式流量计主要用于DN200以上管道介质测量，产品成本低，仪表结构简单，安装方便。

插入式流量计应用：插入式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。

包括酸、碱、盐等强腐蚀性的液体。

广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

插入式涡街流量计的最大优点是抗振性能特别好，无零点漂移，可靠性高。

通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出最佳的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而最大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。

插入式涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。

电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。

插入式涡轮流量计可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等。

插入式流量计优缺点：(1)结构简单，轻便，制造成本较低。

(2)压损小，运行费用低，是一种节能仪表。

(3)一种结构可用于多种口径(限于点速式)，可减少用户备用数量。

(4)便于包装，运输，安装，维护。

(5)可不断流进行安装，拆卸，避免了断流造成的经济损失。

(6)管道中的流速分布对测量精确度影响太大，要求直管段长达30D~50D。

(7)现场情况复杂，对其应用有很大影响，难以标准化。

(8)精确度很难提高，一般只能达到±(3~5%)。

插入式流量计顾名思义是以插入形式安装的流量仪表，通过测量管道中的一点(或几点)的流速来推算流量的。

可以说，凡是可以测量流速大小的仪表，均可以测量流速大小的仪表，均可成为插入式流量计,可将其做成精小的测量头，通过测量管道中某点的流速来推算流量。

插入式电磁流量计特点和应用优点一、插入式电磁流量计的特点插入式电磁流量计作为现今流量计领域内的一种新型流量计，其被广泛应用于化工、水处理、石油、食品、医药、环保等领域。

它具有以下几个特点：1.1 特殊结构设计插入式电磁流量计的重要组成部分是测量传感器。

它的设计有许多不同之处，常见的有以下两种结构形式：•船型结构：将电极与流体接触的部分制成船型，其所依靠的是传感器在其内部构造圆弧的位置长时间停留，从而实现了在整个测量过程中的测量。

•环型结构：其设计主要是基于环形电极的形状。

将这种电极固定在流量计管道内部，它在测量的过程中可以自由地旋转，从而度过流量计管道不同位置的整个环形区域。

两种结构形式对于测量需求的不同条件提供了不同的选择，它能保证测量无死角。

1.2 精准预测双向流量在计算流量的过程中，不同的流量计可能会遇到一些问题。

插入式电磁流量计在这方面有着其突出之处。

其测量原理是基于阿姆斯特朗定理的，其能够精准地预测双向流量，甚至可以对流量进行准确的计算分析。

1.3 尺寸缩小，实用和灵活性提高由于现代工厂中的水处理设备需要方便安装和使用，插入式电磁流量计几乎无法与其他的流量计匹配。

相较于其他流量计，插入式电磁流量计具有更小的尺寸，这意味着它可以轻松地放置在不同的通道内部，并更好地适应具有不同结构的管道。

二、应用优点2.1 安全防护由于插入式电磁流量计的传感器可以直接进入管道内部测量，并且完全隔离了电极和管道本身，因此保证了人员的安全。

对于研究人员而言，通过使用插入式电磁流量计等代替埋地式电磁流量计，能够让他们在研究中更好地保护自己。

在一些必须得到保护的环境下，安装插入式电磁流量计是一种很好的选择。

2.2 可靠性高插入式电磁流量计的测量和分析过程非常简单，同时其不会对被测量物流产生任何影响，这意味着人们可以准确地评估流量信息。

这种流量计采用了现代化的机理，其特点是分辨率高，同时也具有良好的准确性。

它可以在需要时快速重新校准，且不会影响测量结果。

插入式电子流量计的工作原理是怎样的电子流量计是一种流量测量仪表，通常用于测量在管道中的流体的流量。

插入式电子流量计是其中一种常见的类型，它通常被安装在管道内部，通过在电子元件或传感器中测量流体的运动来计算流量。

在本文中，我们将深入了解插入式电子流量计的工作原理和其组成部分。

什么是插入式电子流量计？插入式电子流量计是一种利用电子仪表和传感器来确定流量的流量计。

与传统的机械式流量计和涡街流量计相比，它有许多优点。

首先，插入式电子流量计通常能够提供更准确的读数，因为它们不受流量计传感器磨损、积聚和校准失调等问题的影响。

其次，插入式电子流量计通常比其它流量计更高效，因为它们可以在高压、高流速等恶劣条件下使用。

此外，插入式电子流量计还有更高的可靠性和更长的使用寿命。

插入式电子流量计的工作原理插入式电子流量计的工作原理基于测量流体通过管道时的压力差和体积流速。

插入式电子流量计通常由以下几个组成部分组成：探头、传感器和处理器。

插入式电子流量计的探头插入式电子流量计的探头通常由一个尖锐的金属或陶瓷棒组成，它被安装在管道的侧面。

当流体通过管道时，它会流经探头的侧面，同时产生一个压力差。

这个压力差取决于流体的密度、速度和管道内径等因素。

探头通常与流量计传感器一起工作，用于测量流体的体积流速。

插入式电子流量计的传感器插入式电子流量计的传感器通常由两个主要部分组成：一个位于探头上的压力传感器和一个装在管道内部的流量传感器。

当流体通过探头时，探头上的压力传感器会测量出一个压力差，其值等于流体在探头侧面产生的压力差。

同时，流量传感器会测量流体通过管道的体积流速，并将其传输到流量计处理器中。

插入式电子流量计的处理器插入式电子流量计的处理器通常是一个计算机芯片，可以通过计算流体流动所产生的压力差和体积流速来计算流体的流量。

这些计算通常基于流体力学原理，例如贝尔努利原理。

处理器可以将测量结果输出到计算机、控制器或显示器上，以便用户进行读数和分析。
