下载文档原格式
![一种辐照交联低烟无卤聚烯烃电缆料及其制备方法和应用[发明专利]](https://img.taocdn.com/s1/m/fa7c261c4a73f242336c1eb91a37f111f1850d64.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011600258.7(22)申请日 2020.12.29(71)申请人 金发科技股份有限公司地址 510663 广东省广州市黄埔区高新技术产业开发区科学城科丰路33号申请人 广东金发科技有限公司(72)发明人 王中武 黄险波 叶南飚 丁超 陈平绪 付晓 (74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 苏晶晶(51)Int.Cl.C08L 23/08(2006.01)C08L 51/06(2006.01)C08L 83/04(2006.01)C08K 3/22(2006.01)C08K 3/38(2006.01)C08K 9/10(2006.01)C08K 5/3492(2006.01)C08K 5/5313(2006.01)C08K 7/00(2006.01)C08K 13/06(2006.01)H01B 3/44(2006.01)(54)发明名称一种辐照交联低烟无卤聚烯烃电缆料及其制备方法和应用(57)摘要本发明公开了一种辐照交联低烟无卤聚烯烃电缆料及其制备方法和应用。
辐照交联低烟无卤聚烯烃电缆料以重量份数计，包括如下组分：线性低密度聚乙烯1～25份，乙烯‑醋酸乙烯酯共聚物5～30份，乙烯‑辛烯共聚物1～20份，马来酸酐接枝线性低密度聚乙烯1～20份，马来酸酐接枝乙烯‑辛烯共聚物1～20份，氢氧化镁30～80份，氢氧化铝10～30份，硼酸锌1～30份，协效阻燃剂1～20份，硅酮母粒1～5份，助交联剂1～3份，抗氧剂1～5份。
本发明采用特定的制备原料对低烟无卤聚烯烃电缆料进行改性，克服了现有阻燃电线电缆料存在的阻燃性能和机械性能的不足，提供了一种具有良好的机械性能和阻燃性能的电缆料，适合广泛应用于电线或电缆的制备。
权利要求书2页 说明书10页CN 112759823 A 2021.05.07C N 112759823A1.一种辐照交联低烟无卤聚烯烃电缆料，其特征在于，以重量份数计，包括如下组分以重量份数计，包括如下组分：2.如权利要求1所述辐照交联低烟无卤聚烯烃电缆料，其特征在于，以重量份数计，包括如下组分以重量份数计，包括如下组分：3.如权利要求2所述辐照交联低烟无卤聚烯烃电缆料，其特征在于，以重量份数计，包括如下组分以重量份数计，包括如下组分：其中协效阻燃剂为氰尿酸三聚氰胺和二乙基次磷酸铝的复配剂。

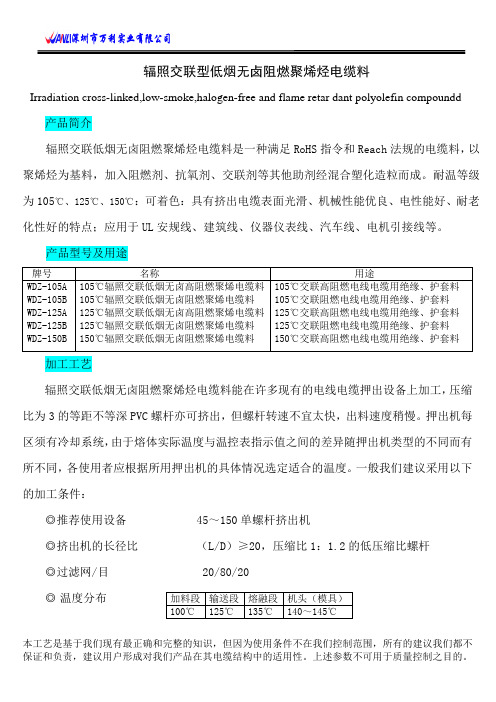

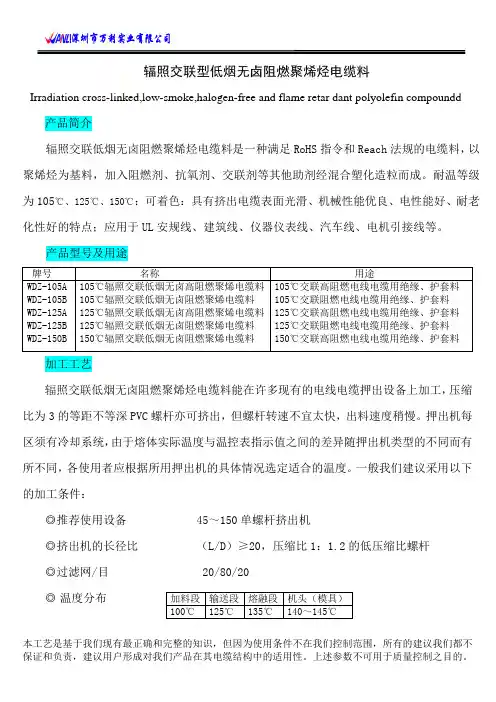

辐照交联型低烟无卤阻燃聚烯烃电缆料Irradiation cross-linked,low-smoke,halogen-free and flame retar dant polyolefin compoundd 产品简介辐照交联低烟无卤阻燃聚烯烃电缆料是一种满足RoHS 指令和Reach 法规的电缆料，以聚烯烃为基料，加入阻燃剂、抗氧剂、交联剂等其他助剂经混合塑化造粒而成。
耐温等级为105℃、125℃、150℃：可着色：具有挤出电缆表面光滑、机械性能优良、电性能好、耐老化性好的特点；应用于UL 安规线、建筑线、仪器仪表线、汽车线、电机引接线等。
产品型号及用途牌号 名称用途WDZ-105A WDZ-105B WDZ-125A WDZ-125B WDZ-150B105℃辐照交联低烟无卤高阻燃聚烯电缆料 105℃辐照交联低烟无卤阻燃聚烯电缆料 125℃辐照交联低烟无卤高阻燃聚烯电缆料 125℃辐照交联低烟无卤阻燃聚烯电缆料 150℃辐照交联低烟无卤阻燃聚烯电缆料105℃交联高阻燃电线电缆用绝缘、护套料 105℃交联阻燃电线电缆用绝缘、护套料 125℃交联高阻燃电线电缆用绝缘、护套料 125℃交联阻燃电线电缆用绝缘、护套料 150℃交联高阻燃电线电缆用绝缘、护套料加工工艺辐照交联低烟无卤阻燃聚烯烃电缆料能在许多现有的电线电缆押出设备上加工，压缩比为3的等距不等深PVC 螺杆亦可挤出，但螺杆转速不宜太快，出料速度稍慢。
押出机每区须有冷却系统，由于熔体实际温度与温控表指示值之间的差异随押出机类型的不同而有所不同，各使用者应根据所用押出机的具体情况选定适合的温度。
一般我们建议采用以下的加工条件：◎推荐使用设备 45～150单螺杆挤出机◎挤出机的长径比 （L/D ）≥20，压缩比1：1.2的低压缩比螺杆 ◎过滤网/目 20/80/20 ◎ 温度分布本工艺是基于我们现有最正确和完整的知识，但因为使用条件不在我们控制范围，所有的建议我们都不保证和负责，建议用户形成对我们产品在其电缆结构中的适用性。
一种辐照交联低烟无卤阻燃聚烯烃复合材料及其制备方
法
哇塞，你知道吗？有一种超厉害的材料叫辐照交联低烟无卤阻燃聚烯烃复合材料！这可真是个神奇的玩意儿呢！它就像是一位默默守护我们安全的无名英雄。
比如说，在那些电线电缆到处都是的地方，它就发挥着至关重要的作用。
它能够在火灾发生的时候，不产生大量的浓烟，也不会释放出有害的卤化物，多牛啊！这就好比在危险时刻，它挺身而出，为我们筑起一道坚固的防线，让我们能够安心。
那你肯定好奇它是怎么制备的吧！其实啊，就像是一场精心策划的魔术表演。
科研人员们通过一系列复杂而又精妙的步骤，让普通的材料发生奇妙的变化，最终变成了这种强大的复合材料。
他们就像是一群神奇的魔法师，用他们的智慧和技能创造出这个了不起的成果。
我觉得啊，这种辐照交联低烟无卤阻燃聚烯烃复合材料真的是太厉害了，它为我们的生活带来了更多的安全保障，我们真应该好好感谢那些研发它的人们！。
![一种150℃高阻燃无卤无红磷改性材料[发明专利]](https://img.taocdn.com/s1/m/07361962ec3a87c24128c426.png)

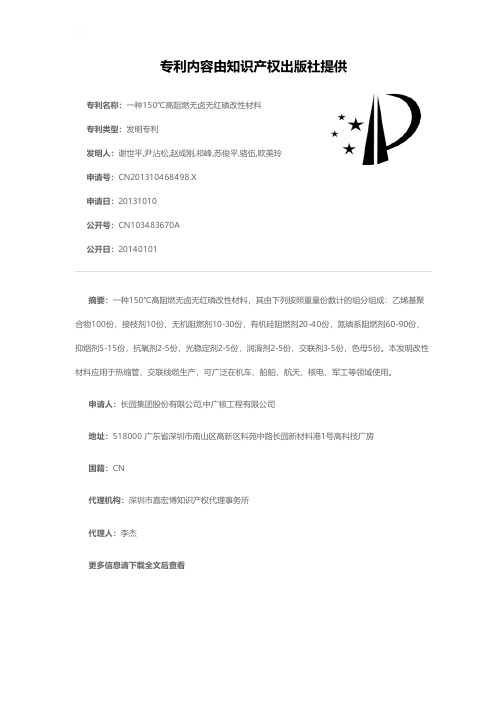

专利名称：一种150℃高阻燃无卤无红磷改性材料
专利类型：发明专利
发明人：谢世平,尹沾松,赵成刚,祁峰,苏俊平,骆伍,欧美玲申请号：CN201310468498.X
申请日：20131010
公开号：CN103483670A
公开日：
20140101
专利内容由知识产权出版社提供
摘要：一种150℃高阻燃无卤无红磷改性材料，其由下列按照重量份数计的组分组成：乙烯基聚合物100份，接枝剂10份，无机阻燃剂10-30份，有机硅阻燃剂20-40份，氮磷系阻燃剂60-90份，抑烟剂5-15份，抗氧剂2-5份，光稳定剂2-5份，润滑剂2-5份，交联剂3-5份，色母5份。
本发明改性材料应用于热缩管、交联线缆生产，可广泛在机车、船舶、航天、核电、军工等领域使用。
申请人：长园集团股份有限公司,中广核工程有限公司
地址：518000 广东省深圳市南山区高新区科苑中路长园新材料港1号高科技厂房
国籍：CN
代理机构：深圳市嘉宏博知识产权代理事务所
代理人：李杰
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910282852.7
(22)申请日 2019.04.10
(71)申请人 江苏上上电缆集团有限公司
地址 213399 江苏省常州市溧阳市溧城镇
上上路68号
(72)发明人 姚鑫 刘雄军 凌国桢
(74)专利代理机构 北京科亿知识产权代理事务
所(普通合伙) 11350
代理人 汤东凤
(51)Int.Cl.
C08L 23/08(2006.01)
C08L 53/02(2006.01)
C08L 51/00(2006.01)
C08K 3/22(2006.01)
C08K 5/098(2006.01)
C08K 5/134(2006.01)C08K 5/526(2006.01)C08K 5/25(2006.01)C08K 13/06(2006.01)C08K 13/02(2006.01)H01B 3/44(2006.01)
(54)发明名称一种新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料及其制备方法(57)摘要本发明公开了一种新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料及其制备方法，电缆料的原料组分包括：乙烯-丙烯酸丁酯共聚物25～50份，氢化苯乙烯-丁二烯嵌段共聚物10～20份，乙烯-辛烯共聚物10～25份，相容剂10～20份，色母粒2.5～3.5份，氢氧化物阻燃剂70～120份，磷氮系阻燃剂20～40份，润滑剂4～8份，偶联剂0.5～2份，抗氧剂2～4份，交联敏化剂1～3份，抗铜剂0.2～0.6份和UV吸收剂0.2～1份，所述份数为重量份数。
本发明电缆料具有优异的拉伸性能和抗撕性能、良好的阻燃性，燃烧发烟量低，耐化学物质和耐油性能强，电气性能优异，同时该电缆料挤出表观质量好，产品性能完全满足GB/T 25085-2010，ISO 6722-2012标准中D型的要求；本发明制备方法，简单易操作，易控制，能
很好地保证电缆性能的稳定性。
权利要求书1页 说明书6页CN 110117391 A 2019.08.13
C N 110117391
A
权 利 要 求 书1/1页CN 110117391 A
1.一种新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料，其特征在于：其原料组分包括：乙烯-丙烯酸丁酯共聚物25～50份，氢化苯乙烯-丁二烯嵌段共聚物10～20份，乙烯-辛烯共聚物10～25份，相容剂10～20份，色母粒
2.5～
3.5份，氢氧化物阻燃剂70～120份，磷氮系阻燃剂20～40份，润滑剂4～8份，偶联剂0.5～2份，抗氧剂2～4份，交联敏化剂1～3份，抗铜剂0.2～0.6份和UV吸收剂0.2～1份，所述份数为重量份数。
2.根据权利要求1所述的新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料，其特征在于：乙烯-丙烯酸丁酯共聚物中，丙烯酸丁酯的质量含量为12％～27％；乙烯-丙烯酸丁酯共聚物的熔融指数为1.5～8g/10min(190℃/2.16kg)。
3.根据权利要求1或2所述的新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料，其特征在于：氢化苯乙烯-丁二烯嵌段共聚物中，苯乙烯的质量含量为29％～33％；氢化苯乙烯-丁二烯嵌段共聚物的熔融指数为6～15g/10min(200℃/5kg)。
4.根据权利要求1或2所述的新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料，其特征在于：乙烯-辛烯共聚物的熔融指数为1～4g/10min(190℃/2.16kg)。
5.根据权利要求1或2所述的新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料，其特征在于：相容剂为SEBS-g-MAH、POE-g-MAH或EBA-g-MAH中的至少一种；相容剂的熔融指数为1～2g/10min，接枝率为1％～2％。
6.根据权利要求1或2所述的新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料，其特征在于：氢氧化物阻燃剂为氢氧化镁或氢氧化铝中的至少一种；磷氮系阻燃剂为聚磷酸哌嗪类。
7.根据权利要求1或2所述的新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料，其特征在于：润滑剂为硅酮母粒、硬脂酸锌或聚乙烯蜡中的至少一种；偶联剂为硅烷偶联剂。
8.根据权利要求1或2所述的新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料，其特征在于：抗氧剂为抗氧剂445、抗氧剂412S、抗氧剂1010或抗氧剂168中的至少两种的混合物；交联敏化剂为三烯丙基异三聚氰酸酯。
9.根据权利要求1或2所述的新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料，其特征在于：抗铜剂为N，N`-双[β(3，5-二叔丁基-4-羟基苯基)丙酰]肼；UV吸收剂为UV 吸收剂944或UV吸收剂328中的至少一种。
10.权利要求1-9任意一项所述的新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料的制备方法，其特征在于：包括如下步骤：
1)将原料中的所有粒料在塑料高速混合机混匀得粒料混合料，将原料中的所有粉料和液体料在塑料高速混合机混匀得粉料混合料；
2)将粒料混合料和粉料混合料分别放入双螺杆挤出机对应的失重称中，按照材料配比设定喂料速度，经双螺杆挤出机挤出塑化后冷却造粒、干燥，得新能源汽车用150℃辐照交联低烟无卤阻燃弹性体电缆料；干燥为将造粒所得粒子置于烘干机中在50℃～70℃下干燥至恒重；双螺杆挤出机各区温度为：机筒一区：155±5℃，机筒二区：155±5℃，机筒三区：160±5℃，机筒四区：165±5℃，机筒五区：170±5℃，机筒六区：175±5℃，机筒七区：180±5℃，机筒八区：190±5℃，机筒九区：195±5℃，模具：200±5℃，机头：200±5℃。
2。
