法兰

法兰法兰（Flange）又叫法兰盘或凸缘盘。

法兰是使管子与管子相互连接的零件，连接于管端。

法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰分螺纹连接（丝扣连接）法兰和焊接法兰和卡夹法兰。

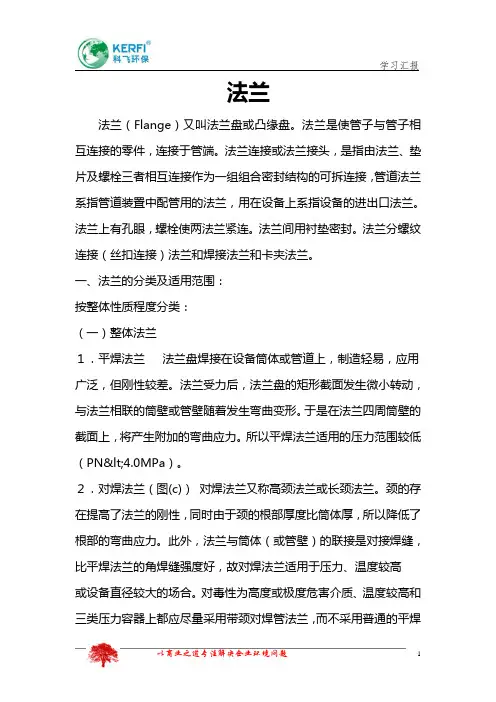

一、法兰的分类及适用范围：按整体性质程度分类：（一）整体法兰１．平焊法兰法兰盘焊接在设备筒体或管道上，制造轻易，应用广泛，但刚性较差。

法兰受力后，法兰盘的矩形截面发生微小转动，与法兰相联的筒壁或管壁随着发生弯曲变形。

于是在法兰四周筒壁的截面上，将产生附加的弯曲应力。

所以平焊法兰适用的压力范围较低（PN<4.0MPa）。

２．对焊法兰（图(c)）对焊法兰又称高颈法兰或长颈法兰。

颈的存在提高了法兰的刚性，同时由于颈的根部厚度比筒体厚，所以降低了根部的弯曲应力。

此外，法兰与筒体（或管壁）的联接是对接焊缝，比平焊法兰的角焊缝强度好，故对焊法兰适用于压力、温度较高或设备直径较大的场合。

对毒性为高度或极度危害介质、温度较高和三类压力容器上都应尽量采用带颈对焊管法兰，而不采用普通的平焊法兰。

对于真空或密封要求极为严格的连接,可以采用法兰加焊唇焊死结构。

（二）松式法兰松式法兰的特点是法兰未能有效地与容器或管道连接成一整体，不具有整体式连接的同等强度，如上图所示。

由于法兰盘可以采用与设备或管道不同的材料制造，因此这种法兰适用于铜制、铝制、陶瓷、石墨及其非金属材料的设备或管道上。

另外，这种法兰受力后不会对筒体或管道产生附加的弯曲应力，这也是它的一个优点，但一般只适用于压力较低的场合。

（三）任意式法兰任意式法兰其整体性介于整体法兰和松式法兰之间，包括未焊透的焊接法兰。

一般选择法兰是依据：（1）输送介质的性质，一般介质、特殊介质、有毒害介质、易燃易爆介质；（2）根据介质的参数，工作压力、工作温度，在介质是确定的情况下，根据介质的工作温度和工作压力确定出法兰的公称压力PN。

法兰的分类及用途法兰（Flange）是一种常见的管道连接件，用于连接管道、阀门、仪表等设备。

它由法兰盘、垫圈、法兰螺栓及螺母等组成，通过法兰盘上的螺孔与相应设备连接，并使用螺栓和螺母进行固定。

根据标准不同，法兰可分为国际标准法兰（如ISO、ASME）和国内标准法兰（如GB、HG）。

国际标准法兰通常用于国外进口设备或出口设备，而国内标准法兰则更常用于国内市场。

根据连接方式的不同，法兰可分为对焊法兰、对螺法兰、板式法兰、盲板法兰、承插焊法兰等。

下面将对这几种常见的法兰分类和用途进行详细介绍：1. 对焊法兰（Welding Neck Flange）：对焊法兰是一种具有长颈和焊接端的法兰。

它通常用于高压、高温、高粘度或易燃易爆介质的管道系统中。

对焊法兰的连接方式是将法兰与管道用焊接的方式连接，从而提供了良好的密封性和强度。

2. 对螺法兰（Slip-On Flange）：对螺法兰是一种具有平焊端的法兰，通常通过与法兰或管道的对脸焊接连接。

对螺法兰适用于低压、非关键的管道系统，其安装简单方便，适用于一些易于拆卸的场合。

3. 板式法兰（Plate Flange）：板式法兰是一种无颈的法兰，与管道或设备的平焊端连接。

它适用于低压和低温的管道系统，常见于化工、造纸、食品等行业。

4. 盲板法兰（Blind Flange）：盲板法兰是一种密封头法兰，其外形与对焊法兰类似，但没有螺孔。

盲板法兰通常用于封堵管道末端或关闭管道上的法兰连接口，使流体无法通过管道。

5. 承插焊法兰（Socket Weld Flange）：承插焊法兰是一种通过承插焊连接到管道上的法兰。

它适用于一些对密封性要求较高，但压力和温度相对较低的管道系统。

除了以上几种常见的法兰类型之外，还有其他一些特殊用途的法兰，如法兰连接锻帽（Flanged Outlet），用于在管道上安装支管并连接到其他设备上；封头法兰（Closure Plate Flange），用于封堵容器或设备上的孔口等。

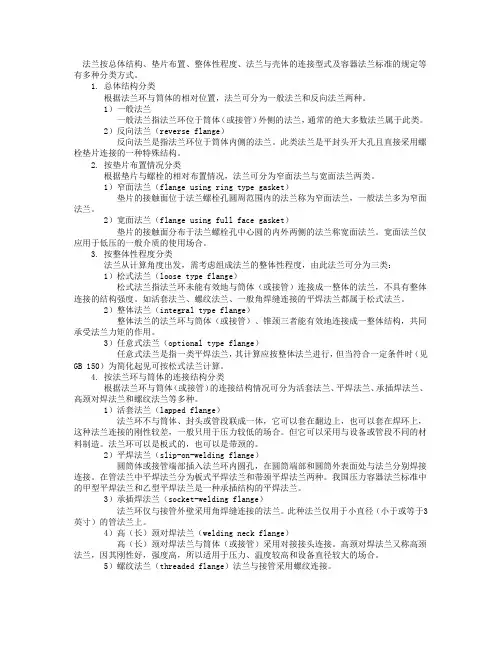

法兰按总体结构、垫片布置、整体性程度、法兰与壳体的连接型式及容器法兰标准的规定等有多种分类方式。

1. 总体结构分类根据法兰环与筒体的相对位置，法兰可分为一般法兰和反向法兰两种。

1）一般法兰一般法兰指法兰环位于筒体（或接管）外侧的法兰，通常的绝大多数法兰属于此类。

2）反向法兰（reverse flange）反向法兰是指法兰环位于筒体内侧的法兰。

此类法兰是平封头开大孔且直接采用螺栓垫片连接的一种特殊结构。

2. 按垫片布置情况分类根据垫片与螺栓的相对布置情况，法兰可分为窄面法兰与宽面法兰两类。

1）窄面法兰（flange using ring type gasket）垫片的接触面位于法兰螺栓孔圆周范围内的法兰称为窄面法兰，一般法兰多为窄面法兰。

2）宽面法兰（flange using full face gasket）垫片的接触面分布于法兰螺栓孔中心圆的内外两侧的法兰称宽面法兰。

宽面法兰仅应用于低压的一般介质的使用场合。

3. 按整体性程度分类法兰从计算角度出发，需考虑组成法兰的整体性程度，由此法兰可分为三类：1）松式法兰（loose type flange）松式法兰指法兰环未能有效地与筒体（或接管）连接成一整体的法兰，不具有整体连接的结构强度。

如活套法兰、螺纹法兰、一般角焊缝连接的平焊法兰都属于松式法兰。

2）整体法兰（integral type flange）整体法兰的法兰环与筒体（或接管）、锥颈三者能有效地连接成一整体结构，共同承受法兰力矩的作用。

3）任意式法兰（optional type flange）任意式法兰是指一类平焊法兰，其计算应按整体法兰进行，但当符合一定条件时（见GB 150）为简化起见可按松式法兰计算。

4. 按法兰环与筒体的连接结构分类根据法兰环与筒体（或接管）的连接结构情况可分为活套法兰、平焊法兰、承插焊法兰、高颈对焊法兰和螺纹法兰等多种。

1）活套法兰（lapped flange）法兰环不与筒体、封头或管段联成一体，它可以套在翻边上，也可以套在焊环上，这种法兰连接的刚性较差，一般只用于压力较低的场合。

• 欧洲体系法兰示范： • 1.平焊法兰（PL) DN100—PN10 RF HG20592—2009 20。 • 2.带颈平焊法兰（S0) DN150-PN25 RF • HG20592—2009 304。 • 美洲体系法兰示范： • 1.带颈对焊法兰（WN) DN200—150Class RF • HG20615---2009 316。 • 2.法兰盖（BL)DN300---300Class RF • HG20615---2009 316L。
法兰标准
• 国内常用标准体系主要有国家标准（GB)、
机械行业标准（JB）、石化行业标准（SH) 和化工行业标准(HG)，我们常用标准为化 工行业标准（HG)。
• 化工行业标准分为欧洲体系和美洲体系两
个体系。
• 欧洲体系执行标准为HG20592。 • 美洲体系执行标准为HG20615。
法兰类型
• 法兰类型有：平焊法兰、带颈平焊法兰、
• 凹面（FM)
法兰的密封面形式及其代号
• 榫面（T)
法兰的密封面形式及其代号
• 槽面（G）
法兰的标记方法
• 法兰标记有6部分组成，其标记方法为： • 1.法兰名称及代号 • 2.法兰公称直径 • 3.法兰密封面形式代号 • 4.法兰的公称压力 • 5.法兰执行标准编号 • 6.法兰材质
法兰的标记方法示范
法兰盖示意图
法兰盖图形
法兰代号
• 法兰类型通常用字母表示，其表示形式为：
• 平焊法兰PL • 带颈平焊法兰SO • 带颈对焊法兰WN • 承插焊法兰SW • 法兰盖BL
法兰的密封面形式及其代号
• 法兰密封面形式包括： • 突面（RF)
法兰的密封面形式及其代号
• 凸面（M)
