法兰连接

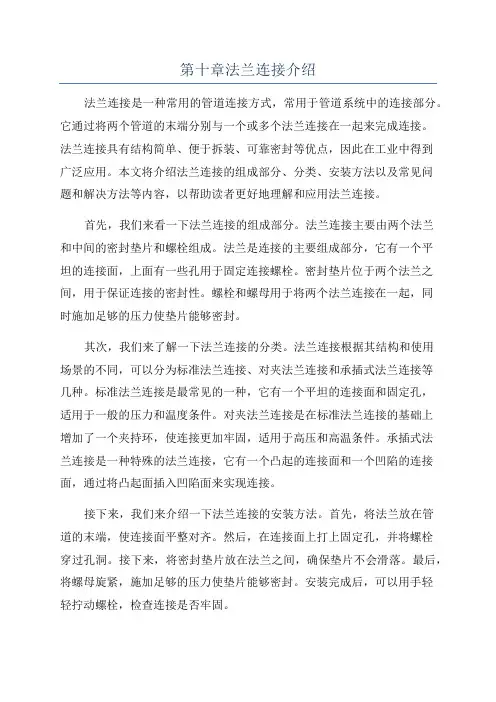

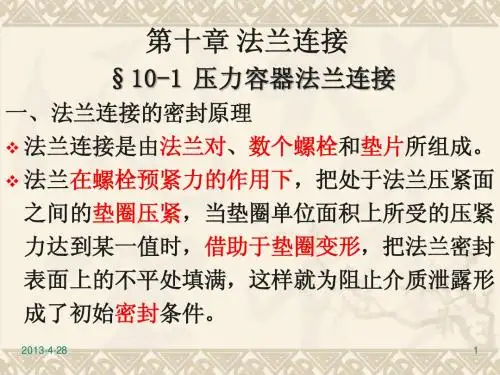

第十章法兰连接介绍法兰连接是一种常用的管道连接方式，常用于管道系统中的连接部分。

它通过将两个管道的末端分别与一个或多个法兰连接在一起来完成连接。

法兰连接具有结构简单、便于拆装、可靠密封等优点，因此在工业中得到广泛应用。

本文将介绍法兰连接的组成部分、分类、安装方法以及常见问题和解决方法等内容，以帮助读者更好地理解和应用法兰连接。

首先，我们来看一下法兰连接的组成部分。

法兰连接主要由两个法兰和中间的密封垫片和螺栓组成。

法兰是连接的主要组成部分，它有一个平坦的连接面，上面有一些孔用于固定连接螺栓。

密封垫片位于两个法兰之间，用于保证连接的密封性。

螺栓和螺母用于将两个法兰连接在一起，同时施加足够的压力使垫片能够密封。

其次，我们来了解一下法兰连接的分类。

法兰连接根据其结构和使用场景的不同，可以分为标准法兰连接、对夹法兰连接和承插式法兰连接等几种。

标准法兰连接是最常见的一种，它有一个平坦的连接面和固定孔，适用于一般的压力和温度条件。

对夹法兰连接是在标准法兰连接的基础上增加了一个夹持环，使连接更加牢固，适用于高压和高温条件。

承插式法兰连接是一种特殊的法兰连接，它有一个凸起的连接面和一个凹陷的连接面，通过将凸起面插入凹陷面来实现连接。

接下来，我们来介绍一下法兰连接的安装方法。

首先，将法兰放在管道的末端，使连接面平整对齐。

然后，在连接面上打上固定孔，并将螺栓穿过孔洞。

接下来，将密封垫片放在法兰之间，确保垫片不会滑落。

最后，将螺母旋紧，施加足够的压力使垫片能够密封。

安装完成后，可以用手轻轻拧动螺栓，检查连接是否牢固。

最后，我们来讨论一下法兰连接常见的问题和解决方法。

一种常见的问题是法兰连接漏水。

这可能是由于垫片松动或损坏导致的。

解决方法是检查和紧固螺栓，并更换损坏的垫片。

另一种常见的问题是法兰连接漏气。

这可能是由于连接面不平整或垫片不适合导致的。

解决方法是对连接面进行修整，或者更换适合的垫片。

此外，还应定期检查法兰连接，确保连接的可靠性和密封性。

法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。

有的管件和器材已经自带法兰盘，也是属于法兰连接。

这种连接主要用于铸铁管、衬胶管、非铁金属管和法兰阀门等的连接，工艺设备与法兰的连接也都采用法兰连接。

法兰连接的主要特点是拆卸方便、强度高、密封性能好。

安装法兰时要求两个法兰保持平行、法兰的密封面不能碰伤，并且要清理干净。

法兰所用的垫片，要根据设计规定选用。

法兰连接是管道施工的重要连接方式。

法兰分螺纹连接（丝接）法兰和焊接法兰。

低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。

根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。

法兰连接使用方便，能够承受较大的压力。

在工业管道中，法兰连接的使用十分广泛。

在家庭内，管道直径小，而且是低压，看不见法兰连接。

如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

常见法兰连接形式常见的法兰连接形式有以下几种：1.普通法兰连接（SliponFlange）：普通法兰连接是一种比较简单的连接方式，常用于低压和非关键部位的管道上。

它的连接形式是将法兰垂直套在管道外面，并用螺栓将法兰和管道固定在一起。

普通法兰连接适用于管道直径较小、压力较低的情况。

2.对焊法兰连接（WeldNeckFlange）：对焊法兰连接是一种常见的高压连接方式，适用于高压、高温和关键部位的管道。

它的连接形式是将法兰的端部与管道焊接在一起，可以提供良好的密封性和强度。

对焊法兰连接一般用于管道直径较大、压力较高的情况。

3.盲板法兰连接（BlindFlange）：盲板法兰连接常用于需要封堵管道的情况，例如管道的终点或漏洞修复。

它的连接形式是用一块盲板封堵住法兰的开孔，并用螺栓将盲板和法兰固定在一起。

盲板法兰连接可以提供良好的密封性，防止介质泄漏。

4.插焊法兰连接（SocketWeldFlange）：插焊法兰连接是一种形式较特殊的连接方式，适用于管道直径较小、压力较低的情况。

它的连接形式是将管道插入法兰的孔中，并进行焊接固定。

插焊法兰连接可以提供一定的密封性和强度。

5.螺纹法兰连接（ThreadedFlange）：螺纹法兰连接适用于管道直径较小、压力较低的情况。

它的连接形式是在法兰和管道的连接口上加上螺纹，通过螺纹连接固定。

螺纹法兰连接常用于易于拆卸的管道系统，可以方便地进行维修和更换。

以上是常见的几种法兰连接形式，每种连接形式都有其适用的场景和特点。

在选择连接形式时，需要考虑管道的直径、压力、温度以及管道上的介质等因素，以确保连接的可靠性和安全性。

法兰面的6种连接面形式法兰面是指管道连接的两端，其中一端为平面或凸台状，另一端为凹台状。

法兰面的连接方式有6种：1. 普通平面法兰连接（FF）普通平面法兰连接是最简单的连接方式，它适用于压力和温度较低的管道系统。

该连接方式要求两个法兰面必须完全平行，并且在安装时必须使用垫片来填补两个法兰面之间的缝隙。

2. 螺纹法兰连接（TF）螺纹法兰连接是通过螺纹将两个法兰紧密地拧在一起的连接方式。

该连接方式适用于压力和温度较低的管道系统。

螺纹法兰连接要求两个法兰必须具有相同的螺纹类型和大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

3. 焊接颈型法兰（WN）焊接颈型法兰是将焊接颈与管子焊接在一起形成一个整体，然后将另一个焊接颈与另一个管子焊接在一起，最后将两个焊接颈通过螺栓紧密地拧在一起的连接方式。

该连接方式适用于高温和高压的管道系统。

焊接颈型法兰要求两个法兰必须具有相同的焊接颈类型和大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

4. 焊接平面法兰（SO）焊接平面法兰是将管子直接与一个平面法兰焊接在一起，然后将另一个平面法兰与另一个管子焊接在一起，最后将两个平面法兰通过螺栓紧密地拧在一起的连接方式。

该连接方式适用于低压和低温的管道系统。

焊接平面法兰要求两个法兰必须具有相同的大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

5. 滑动套筒型法兰（SL）滑动套筒型法兰是通过一个滑动套筒将两个平面或凸台状的法兰连接在一起的连接方式。

该连接方式适用于需要频繁拆卸和安装管道系统。

滑动套筒型法兰要求两个法兰必须具有相同的大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

6. 螺旋卡箍型法兰（HG）螺旋卡箍型法兰是通过一个螺旋卡箍将两个平面或凸台状的法兰连接在一起的连接方式。

该连接方式适用于需要频繁拆卸和安装管道系统，并且要求管道系统具有较高的密封性。

螺旋卡箍型法兰要求两个法兰必须具有相同的大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

管道法兰连接工艺流程1.准备材料和工具：首先需要准备好所需的材料和工具，包括管道和法兰的配件、法兰密封垫圈、法兰螺栓、扳手、法兰密封胶等。

2.清洁工作：在进行法兰连接之前，需要确保管道和法兰连接面的清洁。

使用清洁剂和布料擦拭连接面，确保无尘、无油污、无杂质。

3.安装法兰：将法兰放置在管道连接端口上，并确保法兰与管道的连接面完全贴合。

如果连接面不贴合，可能会导致泄漏。

4.安装密封垫圈：将法兰密封垫圈放置在法兰连接面之间，在确保贴合的情况下，确保垫圈的均匀分布。

5.固定法兰螺栓：开始固定法兰螺栓，保持螺栓与法兰连接面垂直。

根据法兰尺寸的大小，逐个顺序地紧固法兰螺栓。

一般情况下，需要交替紧固螺栓，以均匀分布压力。

不要过紧螺栓，以免损坏法兰或垫圈。

6.检查法兰连接：固定螺栓之后，需要进行法兰连接的检查。

检查法兰连接面是否完全贴合，是否有松动或歪斜。

确保法兰垫圈的尺寸和质量是否符合要求。

7.测试与调整：法兰连接完成后，需要进行一些测试和调整。

首先，使用气体或液体进行压力测试，确保法兰连接无泄漏。

如果发现泄漏，需要重新检查法兰连接面的安装质量，并更换密封垫圈。

其次，检查连接面是否有任何松动，在需要的情况下，重新紧固法兰螺栓。

8.涂覆密封胶：最后，可以在法兰连接周围涂覆一层法兰密封胶，以增强密封性。

涂覆密封胶时要遵循操作规范，确保胶液均匀分布且不过量。

这是一个简单的管道法兰连接工艺流程，具体操作步骤可能会因实际情况而有所变化，例如不同尺寸和材质的管道、不同类型的法兰等。

在实际操作中，应严格遵循相关规范和操作要求，确保连接质量和安全性。

法兰连接管道方法
嘿，你问法兰连接管道方法啊？这事儿可得好好说说。

咱先把要连接的管道和法兰准备好哇。

管道得是合适的尺寸，别太长也别太短，法兰也得跟管道配套，不能大了或者小了。

然后呢，检查一下管道和法兰的表面，看看有没有啥磕磕碰碰的地方，要是有，得弄平整了，不然连接的时候会出问题哦。

接着把法兰套在管道上，要套正了，别歪歪扭扭的。

这时候就得用螺栓啦。

把螺栓插进法兰的孔里，可别插错了孔哦。

插好螺栓后，再放上螺母。

拧紧螺母的时候可不能太用力一下子就拧紧，得慢慢拧，一边拧一边看看法兰和管道是不是对齐了。

要是没对齐，赶紧调整一下。

拧螺母的时候最好是对角拧，就是先拧一个角的螺母，再拧对面那个角的螺母，这样能让法兰受力均匀，连接得更牢固。

千万别一个一个挨着拧，那样容易歪。

等螺母拧得差不多了，再用扳手稍微紧一紧，但也别太紧了，不然会把螺栓拧断或者把法兰弄坏。

然后检查一下连接处有没有缝隙啥的，要是有缝隙，可能是没连接好，得重新调整一下。

在连接的过程中，要是发现法兰或者管道有问题，赶紧停下来，别硬来。

要是自己搞不定，就找个懂行的人来帮忙。

总之呢，法兰连接管道得细心点，一步一步来。

别着急，多检查检查，确保连接得牢固可靠。

嘿嘿，这样才能保证管道不会漏水或者出其他问题哦。

法兰连接技术要求
嘿，朋友！今天咱就来聊聊法兰连接技术要求。

你可别小看这法兰连接啊，它就像是连接管道世界的坚固桥梁！比如说，家里的水管要是没接好，那水不就到处乱跑啦！
首先呢，法兰的选择可太重要啦！得根据具体的使用场景来挑，就像你
去买鞋，得合脚才行呀！要是选错了法兰，那可就糟糕啦，这不就跟穿了一双不合脚的鞋去跑步一样别扭嘛！而且啊，法兰的材质也得好好选，不同的材质有不同的特性呢。

然后呢，安装的时候可得细心再细心！螺栓得拧紧了，这就好像搭积木，不牢固可不行呀。

你想想，要是螺栓没拧紧，那还不得漏得一塌糊涂呀！安装的位置也得精确，不能有偏差，这不是和拼图一样嘛，得放在该放的地方。

在连接的时候，密封垫可不能少啊！这就好比给连接处贴了个创可贴，
得把缝隙都封好咯。

不然的话，那不就跟伤口没包扎好一样会流血嘛！而且密封垫的质量也得过硬，不然用不了多久就坏啦。

总的来说，法兰连接技术要求可真不少呢！每一个环节都得用心对待，不能有丝毫马虎呀！这可关系到整个系统的稳定和安全呢。

所以呀，咱在对待法兰连接的时候，可得像对待宝贝一样精心哟！可别不当回事儿呀，不然出了问题就麻烦啦，到时候后悔都来不及啦！这就是我的看法，你觉得呢？。

法兰连接设计计算手册一、法兰类型与规格根据不同应用场合，法兰连接的类型多种多样。

常见的类型有平焊法兰、对焊法兰、承插焊法兰、松套法兰等。

规格主要取决于法兰的标准，如国标、美标、德标等。

在设计时，需根据管道的介质、压力、温度等参数选择合适的法兰类型与规格。

二、螺栓预紧力计算螺栓预紧力是保证法兰密封的重要因素。

预紧力过小可能导致泄漏，过大则可能使螺栓断裂。

预紧力的计算需考虑螺栓的截面积、材料的弹性模量、法兰的刚度等因素。

常用的预紧力计算公式为：F=KxπdxF=KxπdxF=Kxπd×n×P 其中，F为预紧力，K为预紧系数，d为螺栓直径，n为螺栓数量，P为管道工作压力。

三、法兰面压力设计法兰面压力是法兰能够承受的最大压力。

在设计时，需考虑管道内部的压力波动以及外部载荷对法兰的影响。

法兰面压力的计算公式为：P=pmax+ΔP+F 其中，P为法兰面压力，pmax为管道内部最大工作压力，ΔP为压力波动，F为外部载荷。

四、垫片选择与压紧力垫片是影响法兰密封性能的关键因素。

选择合适的垫片材料和规格可以保证法兰的密封性能。

垫片的压紧力需通过实验确定，通常在安装时通过施加螺栓预紧力来达到所需的压紧力。

五、法兰刚度与稳定性分析法兰刚度与稳定性是评估法兰性能的重要指标。

在设计时，需对法兰进行刚度与稳定性分析，以确保法兰在使用过程中不会发生变形或失稳。

常用的分析方法有有限元分析和实验测试。

六、疲劳强度评估疲劳强度是指法兰在交变载荷作用下抵抗破坏的能力。

在设计时，需对法兰进行疲劳强度评估，以确保法兰在使用过程中不会因疲劳而失效。

常用的评估方法有应力分析法和寿命预测法。

七、温度影响与热膨胀计算温度对法兰的性能和使用寿命有较大影响。

在设计时，需考虑温度变化对法兰的影响，尤其是热膨胀对法兰尺寸和密封性能的影响。

热膨胀计算公式为：ΔL=αLΔTΔL=αLΔTΔL=αLΔT其中，ΔL为热膨胀长度，α为材料的热膨胀系数，L为法兰长度，ΔT为温度变化量。

法兰设计总结普通平面法兰零件常见的有两种:一种是圆形的,一种是方形的(多边形)。

如果有密封要求,则要标注平行度,如无要求,平行度可以不标注。

主要使用场合:低转速、地震动、油脂润滑、不移动的设备上面,在机床上面经常可以看到该应用;其特点是加工简单,成本低,拆卸方便。

主要使用场合:低转速、地震动、油脂润滑或者工作环境要求不高的设备上面,在卧式齿轮减速机上面经,常可以看到该应用,多用在野外环境,安全系数很高,平常很少维护；其特点是加工简单,成本低,但是维护拆卸不方便,需要打开箱体(分体式)。

带止口法兰在机械行业应用非常多，该方式被行业广泛接受。

主要特点:密封好，抗震性能好，螺栓不受剪切力,检修方便。

轴承座法兰在传动机构中应用十分善遍，它可以有效降低箱体尺寸和加工难度，简化箱体结构,又方便与组装和轴向位置调整，伞齿轮轴系结构和动力传递介轮轴系结构大多采用该方法。

轴承座法兰结构可以以部装形式存在,也就是说其内部各零件装配完成后,可以作为一个单元安装在箱体上。

在检修时,可将该单元拆下，对其他相关零件影响不大。

这种结构连接率固,螺栓不受剪切力的作用,抗震能力强。

该组件与其他传动件相关联，其标注方法如下:（主要区别:基准、同轴度)该组件与其他传动件相不关联，其标注方法如下: （主要区别:基准、同轴度)双面法兰在设计中也经常出现，也可称为转接法兰，其目的是解决两个零部件在连接是，连接尺寸不匹配问题。

从该零件的使用功能上看,同轴度是首要控制要素,由于止口尺寸较短,只控制同轴度还不能够满足要求,还需要控制平行度，在两个要素的共同作用下,我们的目的才能实现。

两面法兰除了上述形式外,还有以下多种形式，比如止口加O型圈等,标注要素与上图相同。
