太阳能电池基本特性测定实验

太阳能电池特性测试实验报告－资料类关键信息项：1、实验目的2、实验设备与材料3、实验原理4、实验步骤5、数据记录与处理6、实验结果与分析7、误差分析8、结论与展望1、实验目的11 了解太阳能电池的工作原理和基本特性。

111 掌握太阳能电池的输出特性和效率的测量方法。

112 研究光照强度、负载电阻等因素对太阳能电池性能的影响。

2、实验设备与材料21 太阳能电池板211 光源模拟器212 数字万用表213 可变电阻箱214 数据采集卡及计算机3、实验原理31 太阳能电池的工作原理基于光伏效应，当光照射到半导体材料上时，光子能量被吸收，产生电子空穴对。

在内建电场的作用下，电子和空穴分别向两端移动，形成光生电动势。

311 太阳能电池的输出特性包括短路电流（Isc）、开路电压（Voc）、最大输出功率（Pm）等。

312 太阳能电池的效率（η）定义为输出电功率与入射光功率之比。

4、实验步骤41 连接实验设备，将太阳能电池板与光源模拟器、数字万用表、可变电阻箱等连接好。

411 调节光源模拟器的光照强度，设置不同的光照条件。

412 改变可变电阻箱的电阻值，测量太阳能电池在不同负载电阻下的输出电压（V）和输出电流（I）。

413 记录数据，包括光照强度、负载电阻、输出电压和输出电流等。

5、数据记录与处理51 将测量得到的数据整理成表格形式，包括光照强度、负载电阻、输出电压、输出电流等。

511 计算太阳能电池的短路电流（Isc）、开路电压（Voc）和最大输出功率（Pm）。

512 根据公式计算太阳能电池的效率（η）。

6、实验结果与分析61 绘制太阳能电池的输出特性曲线，包括输出电压输出电流曲线（VI 曲线）和输出功率输出电压曲线（PV 曲线）。

611 分析光照强度对太阳能电池输出特性的影响，随着光照强度的增加，短路电流和开路电压均增大。

612 研究负载电阻对太阳能电池输出功率的影响，存在一个最佳负载电阻，使得输出功率达到最大值。

太阳能电池基本特性研究实验报告一、引言。

太阳能电池是一种能够将太阳光直接转化为电能的装置，是目前可再生能源中应用最为广泛的一种。

太阳能电池的基本工作原理是利用光伏效应将太阳光能转化为电能。

本实验旨在研究太阳能电池的基本特性，为进一步了解太阳能电池的工作原理和性能提供实验数据和分析。

二、实验目的。

1. 研究太阳能电池的工作原理；2. 测量太阳能电池的输出电压和电流随光照强度的变化规律；3. 分析太阳能电池的最大功率点及其影响因素。

三、实验原理。

太阳能电池是由多个光伏电池组成的，光伏电池是一种能够将太阳能直接转化为电能的半导体器件。

当太阳光照射到光伏电池上时，光子能量被半导体材料吸收，激发出电子-空穴对，从而产生电流。

太阳能电池的输出特性与光照强度、温度等因素密切相关。

四、实验内容与步骤。

1. 实验仪器，太阳能电池、光照度测量仪、电压表、电流表、直流电源等；2. 实验步骤：a. 将太阳能电池放置在光照度测量仪下，并连接电压表和电流表；b. 调节直流电源输出电压，记录不同光照强度下太阳能电池的输出电压和电流值；c. 分析数据，绘制太阳能电池输出特性曲线。

五、实验数据与分析。

通过实验测量和数据处理，得到了太阳能电池在不同光照强度下的输出电压和电流值，绘制了太阳能电池的输出特性曲线。

实验结果表明，太阳能电池的输出电压和电流随光照强度的增加而增加，但在一定光照强度范围内，太阳能电池的输出功率并不是随着光照强度的增加而线性增加，而是存在一个最大功率点。

六、实验结论。

1. 太阳能电池的输出电压和电流随光照强度的增加而增加；2. 太阳能电池存在最大功率点，该点受光照强度和温度等因素影响；3. 实验结果验证了太阳能电池的基本特性。

七、实验总结。

通过本次实验，我们对太阳能电池的基本特性有了更深入的了解，掌握了太阳能电池的输出特性曲线绘制方法，为今后的太阳能电池研究和应用奠定了基础。

八、参考文献。

1. 高等学校太阳能电池实验教学研究组. 太阳能电池实验教学研究[M]. 北京: 清华大学出版社, 2010.2. 刘志远. 太阳能电池原理与应用[M]. 北京: 机械工业出版社, 2008.以上就是本次太阳能电池基本特性研究实验的全部内容，谢谢阅读！。

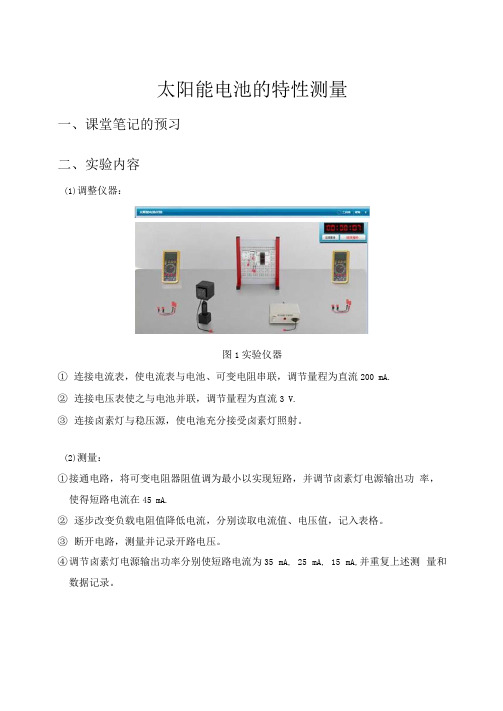

太阳能电池的特性测量一、课堂笔记的预习二、实验内容(1)调整仪器：图1实验仪器①连接电流表，使电流表与电池、可变电阻串联，调节量程为直流200 mA.②连接电压表使之与电池并联，调节量程为直流3 V.③连接卤素灯与稳压源，使电池充分接受卤素灯照射。

(2)测量：①接通电路，将可变电阻器阻值调为最小以实现短路，并调节卤素灯电源输出功率，使得短路电流在45 mA.②逐步改变负载电阻值降低电流，分别读取电流值、电压值，记入表格。

③断开电路，测量并记录开路电压。

④调节卤素灯电源输出功率分别使短路电流为35 mA, 25 mA, 15 mA,并重复上述测量和数据记录。

⑤在不同照度下，测量太阳能电池输出功率P和负载电阻R的函数关系。

三、数据记录表1：测虽太阳能电池的端电压u 和通过负型电阻的电流1(恿踣电流Is 开路电压U0)|s =45mA;Uo(V)= 2.10ls=35mA;Uo(V)= 203mi：测虽太阳能电池的端电压u和通过负載电阻的电流i(短路电流is幵踣电压uo) ls=45mA;Uo(V)= 2.10ls=35mA;Uo(V)= 2.03ls-15mA;Uo(V)= 190ls=25mA;Uo(V)= 九97ls=25mA;Uo(V)= "7川| ls=15mA;Uo(V)= 「90用I喪3:最大功率Pmax和开踣电压与短踣电流的乗积鼠大功率Pmax^tJ开路电压与短路电流的乘枳Fmax的平堀是°・791四、数据处理与结果分析根据以上测量数据，可以得到以下数据。

:同一短路电流下测得的最大功率所对应的变阻器阻值。

几：内阻阻值。

P max:同一短路电流下测得的最大功率。

F：填充因子，用于表征光电转换效率，越接近1,光电转换效率越高。

其中：R=/1 AF 二P®—U O I S山以上叙述和公式可以得到以下表格。

40 •?2.5IS=35MA 时的伏安特性曲线40表2山原始数据导岀的数据短路 电流Is/mA Rmax/Q Ri/Q Rmax/Ri Pmax/mW (Uo*ls)/mW F=Pmax/(Uo*ls)F 平 均值45 40.0 45.6 0.878 72.25 92.25 0.783 0.79135 49.6 58.0 0.854 55.61 71.05 0.783 25 68.5 78.8 0.869 38.79 49.25 0.788 15108.9127.30.85523.2128.650.810Is=45 mA, 35 mA, 25 mA, 15 mA能电池的伏安特性曲线如下。

实验20 太阳能电池特性的测量本实验主要是通过对太阳能电池进行测试，揭示其特性，并学习太阳能电池在太阳辐射下工作的原理、性能等知识。

本实验采用初级太阳能电池实验箱，结合数字万用表进行测试，具体步骤如下：1. 实验仪器及器材准备（1）初级太阳能电池实验箱：包括太阳能电池板、电源模块、电路模块、数字万用表模块等。

（2）数字万用表：测试电信号、电压、电流等数据。

（3）太阳能模拟灯盒：用来模拟太阳能电池板的照度。

2. 实验前准备工作（1）检查实验仪器及器材是否完好。

（2）检查太阳能板表面是否有明显污垢或划痕等。

（3）安装实验仪器和器材。

3. 实验步骤（1）将太阳能电池板放置在太阳能模拟灯盒下，调节灯源距离太阳能电池板的距离为300mm。

（3）打开电源模块，按照规定测试范围及精度设置数字万用表，并调节太阳能模拟灯盒的强度，开始测试。

（4）测试电压：调整数字万用表中测量电压区间，将红表笔连接正极，黑表笔连接负极，即可测量出太阳能电池板的输出电压。

（6）测试输出功率：测量出的电压和电流数值乘积即为太阳能电池板所输出的功率。

4. 实验注意事项（1）太阳能电池板应保证表面的清洁，不受任何污染物的影响。

（2）调整数字万用表的范围及精度，防止误差过大。

（3）测量电流时应注意防止太阳能电池板过载。

（4）测试时应谨慎操作，防止对数字万用表等仪器造成损坏。

（5）实验后注意对实验仪器及器材进行正确的清理和维护。

本实验的目的是为了通过测量太阳能电池的特性，揭示其原理和性能，了解太阳能电池的应用和发展情况，为今后的学习和研究打下基础。

因此，在实验中应注意以上细节，确保实验的准确性和可重复性，并加深对太阳能电池的认识和理解，为推进可再生能源技术的发展做出贡献。

太阳能电池基本特性的测量【实验简介】太阳能的利用和太阳能电池特性研究是21世纪新型能源开发的重点课题。

目前硅太阳能电池应用领域除人造卫星和宇宙飞船外，已应用于许多民用领域，如太阳能汽车、太阳能收音机、太阳能电站，目前太阳能作为一种清洁、绿色的再生能源有着广泛的应用前景。

本实验主要研究太阳能电池的基本特性、吸收光能转变为电能的特性。

【实验目的】（1）测定太阳能电池在无光照条件下的伏安特性，验证它与二极管具有相同的特性 （2）测定太阳能电池在光照时的输出特性，并求出短路电流、开路电压、最大输出功率及填充因子（3）测定太阳能电池随光照变化的特性。

【实验仪器】光具座、太阳能电池、数字万用表两块、电阻箱、直流电源、光功率计和探头、开关、电路板、导线 【实验原理】太阳能电池在没有光照时其特性可视为一个二极管，正向偏压u 与通过电流I 的关系为0(1)u I I e β=-，0I 和β是常数。

根据半导体理论，二极管主要是由能隙为c v E E -的半导体构成，c E 为半导体电带，v E 为半导体价电带。

入射光光子的能量为hv (h 为普朗克常数，v 为光的频率)，当光子能量c v hv E E >-时，光子会被半导体吸收，产生电子和空穴对，它们分别受到半导体内电场作用而产生光电流。

太阳能电池在工作时的简化电路如图所示，它可等效为一个电流源与二极管的并联。

由图可知：0(1)uph d ph I I I I I e β=-=--当输出短路时：0u = 短路电流sc ph I I I ==当输出开路时：0I = 代入上式得：(1)0u ph I I e β--= →0(1)oc u sc I I e β=- oc u 为开路电压图一图二【实验内容】1、在无光照条件下测量太阳能电池正向偏压时的I U -特性（1工作。

（2）按图一连接线路，置电阻箱电阻为1k Ω，调节电源的输出电压，使太阳能电池两端电压从0.5~3V 范围内的变化，分别记下太阳能电池和电阻两端的电压1u 和2u 。

太阳能电池特性实验报告太阳能电池特性实验报告引言：太阳能电池是一种利用太阳能将光能转化为电能的装置，具有环保、可再生等特点，被广泛应用于各个领域。

为了深入了解太阳能电池的特性和性能，我们进行了一系列的实验，本报告将对实验过程和结果进行详细介绍和分析。

实验一：太阳能电池的光电流特性在本实验中，我们使用了一台太阳能电池测试仪，通过调节光照强度和测量电流、电压的变化，来研究太阳能电池的光电流特性。

实验结果显示，当光照强度逐渐增大时，太阳能电池的电流也随之增大。

这是因为光照强度的增加会激发更多的光子进入太阳能电池，从而产生更多的电子-空穴对，进而增加电流。

然而，当光照强度达到一定值后，电流的增加趋势开始趋于平缓，这是因为太阳能电池的内部电场已经饱和，无法再继续增加电流。

此外，我们还发现太阳能电池的电流与电压呈反比关系。

随着光照强度的增加，电流增大，但电压却逐渐降低。

这是因为太阳能电池的内部电阻会导致电压损失，而随着电流的增大，这种损失也会变得更加明显。

实验二：太阳能电池的温度特性在本实验中，我们通过改变太阳能电池的温度，来研究太阳能电池的温度特性。

实验结果显示，随着太阳能电池温度的升高，电流呈现出先增大后减小的趋势。

这是因为在较低温度下，电子和空穴的复合速率较低，电流较小；而在较高温度下，电子和空穴的复合速率加快，电流逐渐增大。

然而，当温度超过一定值后，电流开始下降，这是因为高温会导致太阳能电池内部的电子迁移率下降，从而减小了电流。

此外，我们还发现太阳能电池的温度对电压的影响较小。

随着温度的升高，电压基本保持稳定，这是因为太阳能电池的内部电场对温度变化不敏感。

实验三：太阳能电池的寿命特性在本实验中，我们通过长时间连续使用太阳能电池，来研究太阳能电池的寿命特性。

实验结果显示，太阳能电池在连续工作一段时间后，其性能会逐渐下降。

这是因为长时间的工作会导致太阳能电池内部材料的劣化，从而降低了太阳能电池的转换效率。

太阳能电池基本特性测定实验太阳能电池基本特性测定实验太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件，是一个半导体光电二极管，当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能，产生电流。

当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。

太阳能电池是一种大有前途的新型电源，具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长，只要太阳存在，太阳能电池就可以一次投资而长期使用；与火力发电、核能发电相比，太阳能电池不会引起环境污染。

太阳能电池根据所用材料的不同，可分为：硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池四大类，其中硅太阳能电池是目前发展最成熟的，在应用中居主导地位。

硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。

单晶硅太阳能电池转换效率最高，技术也最为成熟。

在实验室里最高的转换效率为23%,规模生产时的效率为15%。

在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降低其成本很困难，为了节省硅材料，发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。

多晶硅薄膜太阳能电池与单晶硅比较,成本低廉，而效率高于非晶硅薄膜电池，其实验室最高转换效率为18%,工业规模生产的转换效率为10%。

因此，多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。

非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。

但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。

太阳能的利用和太阳能电池的特性研究是21 世纪的热门课题，许多发达国家正投入大量人力物力对太阳能接收器进行研究。

我们开设此太阳能电池的特性研究实验，通过实验了解太阳能电池的电学性质和光学性质，并对两种性质进行测量。

该实验作为一个综合设计性的物理实验，联系科技开发实际，有一定的新颖性和实用价值。

竭诚为您提供优质文档/双击可除太阳能电池基本特性实验报告篇一：实验报告--太阳能电池伏安特性的测量实验报告姓名：张伟楠班级：F0703028学号：5070309108实验成绩：同组姓名：张家鹏实验日期：08.03.17指导教师：批阅日期：太阳能电池伏安特性的测量【实验目的】1.了解太阳能电池的工作原理及其应用2.测量太阳能电池的伏安特性曲线【实验原理】1．太阳电池的结构以晶体硅太阳电池为例，其结构示意图如图1所示．晶体硅太阳电池以硅半导体材料制成大面积pn结进行工作．一般采用n+/p同质结的结构，即在约10cm×10cm面积的p型硅片（厚度约500μm）上用扩散法制作出一层很薄（厚度~0.3μm）的经过重掺杂的n型层．然后在n型层上面制作金属栅线，作为正面接触电极．在整个背面也制作金属膜，作为背面欧姆接触电极．这样就形成了晶体硅太阳电池．为了减少光的反射损失，一般在整个表面上再覆盖一层减反射膜．图一太阳电池结构示意图2．光伏效应图二太阳电池发电原理示意图当光照射在距太阳电池表面很近的pn结时，只要入射光子的能量大于半导体材料的禁带宽度eg，则在p区、n区和结区光子被吸收会产生电子–空穴对．那些在结附近n区中产生的少数载流子由于存在浓度梯度而要扩散．只要少数载流子离pn结的距离小于它的扩散长度，总有一定几率扩散到结界面处．在p区与n区交界面的两侧即结区，存在一空间电荷区，也称为耗尽区．在耗尽区中，正负电荷间形成一电场，电场方向由n区指向p区，这个电场称为内建电场．这些扩散到结界面处的少数载流子（空穴）在内建电场的作用下被拉向p区．同样，如果在结附近p区中产生的少数载流子（电子）扩散到结界面处，也会被内建电场迅速被拉向n区．结区内产生的电子–空穴对在内建电场的作用下分别移向n区和p区．如果外电路处于开路状态，那么这些光生电子和空穴积累在pn结附近，使p区获得附加正电荷，n区获得附加负电荷，这样在pn结上产生一个光生电动势．这一现象称为光伏效应（photovoltaiceffect,缩写为pV）．3．太阳电池的表征参数太阳电池的工作原理是基于光伏效应．当光照射太阳电池时，将产生一个由n区到p区的光生电流Iph．同时，由于pn结二极管的特性，存在正向二极管电流ID，此电流方向从p区到n区，与光生电流相反．因此，实际获得的电流I为（1）式中VD为结电压，I0为二极管的反向饱和电流，Iph为与入射光的强度成正比的光生电流，其比例系数是由太阳电池的结构和材料的特性决定的．n称为理想系数（n值），是表示pn结特性的参数，通常在1~2之间．q为电子电荷，kb为波尔茨曼常数，T为温度．如果忽略太阳电池的串联电阻Rs，VD即为太阳电池的端电压V，则（1）式可写为（2）当太阳电池的输出端短路时，V=0（VD≈0），由（2）式可得到短路电流即太阳电池的短路电流等于光生电流，与入射光的强度成正比．当太阳电池的输出端开路时，I=0，由（2）和（3）式可得到开路电压（3）当太阳电池接上负载R时，所得的负载伏–安特性曲线如图2所示．负载R可以从零到无穷大．当负载Rm使太阳电池的功率输出为最大时，它对应的最大功率pm为（4）式中Im和Vm分别为最佳工作电流和最佳工作电压．将Voc与Isc的乘积与最大功率pm之比定义为填充因子FF，则（5）FF为太阳电池的重要表征参数，FF愈大则输出的功率愈高．FF取决于入射光强、材料的禁带宽度、理想系数、串联电阻和并联电阻等．太阳电池的转换效率η定义为太阳电池的最大输出功率与照射到太阳电池的总辐射能pin之比，即（6）图三太阳电池的伏–安特性曲线4．太阳电池的等效电路图四太阳电池的等效电路图太阳电池可用pn结二极管D、恒流源Iph、太阳电池的电极等引起的串联电阻Rs和相当于pn结泄漏电流的并联电阻Rsh组成的电路来表示，如图3所示，该电路为太阳电池的等效电路．由等效电路图可以得出太阳电池两端的电流和电压的关系为（7）为了使太阳电池输出更大的功率，必须尽量减小串联电阻Rs，增大并联电阻Rsh．【实验数据记录、实验结果计算】◆实验中测得的各个条件下的电流、电压以及对应的功率的表格如下：表11.根据以上数据作出各个条件下太阳能电池的伏安特性曲线2.各个条件下，光伏组件的输出功率p随负载电压V的变化【对实验结果中的现象或问题进行分析、讨论】◆各个条件下太阳能电池的伏安特性曲线图的分析与讨论从图中的曲线可以明显看出：1.光照距离越近，也即是光强越大，电池产生的电动势越大（但不能断定是否有上界）；2.研究电动势的大小，两个电池并联，电动势几乎不变，电池串联，电动势大致增大一倍；3.研究电池电阻的大小，在I-V图里，函数线越陡，电阻越小，函数线越平坦，电阻越大。

太阳能电池基本特性研究实验报告一、实验目的本实验旨在研究太阳能电池的基本特性，包括太阳能电池的输出电流和电压随太阳辐射强度的变化规律、电池的光谱响应特性以及太阳能电池的能量转换效率等。

二、实验原理太阳能电池是一种半导体器件，主要由一个p型半导体和一个n型半导体构成，在两种材料的交界面上形成一个PN结。

当太阳辐射射到 PN 结上时，电子受到能量激发而从 P 区向 N 区运动，从而产生电势差，这就是太阳能电池的基本工作原理。

太阳能电池的输出电流和电压随太阳辐射强度的变化规律可以用伏安特性曲线来表示。

光谱响应特性可以通过将太阳能电池暴露在具有不同波长的单色光下，测量电池对不同波长光的响应来研究。

太阳能电池的能量转换效率可以用输出电力与进入电力之比来表示。

三、实验器材太阳能电池、恒流源、数字万用表、单色光源、光谱仪等。

四、实验步骤1. 使用数字万用表测量太阳能电池的开路电压和短路电流，并记录数据。

2. 将太阳能电池暴露在不同太阳辐射强度下，测量太阳能电池的输出电流和电压，并记录数据。

3. 将太阳能电池暴露在不同波长的单色光下，测量太阳能电池的输出电流和电压，并记录数据。

4. 使用光谱仪测量太阳能电池在不同波长光下的光谱响应，并记录数据。

5. 根据实验数据计算太阳能电池的能量转换效率，并进行比较分析。

五、实验结果与分析1. 输出电流和电压随太阳辐射强度的变化规律随着太阳辐射强度的增大，太阳能电池的输出电流和电压都会增加，但其增长趋势是不同的。

当太阳辐射强度较小时，输出电流的增长更加明显，而当太阳辐射强度较大时，输出电压的增长更加明显。

2. 光谱响应特性太阳能电池对不同波长的光的响应是不同的，其响应度最大的波长在可见光区域的绿黄色光波段。

随着波长的偏离，响应度逐渐降低。

3. 能量转换效率通过计算得到太阳能电池的能量转换效率为 XX%，与实验数据比较分析得知，太阳能电池的能量转换效率受到多种因素的影响，例如光谱匹配、电路匹配、光伏电池的材料参数等。
