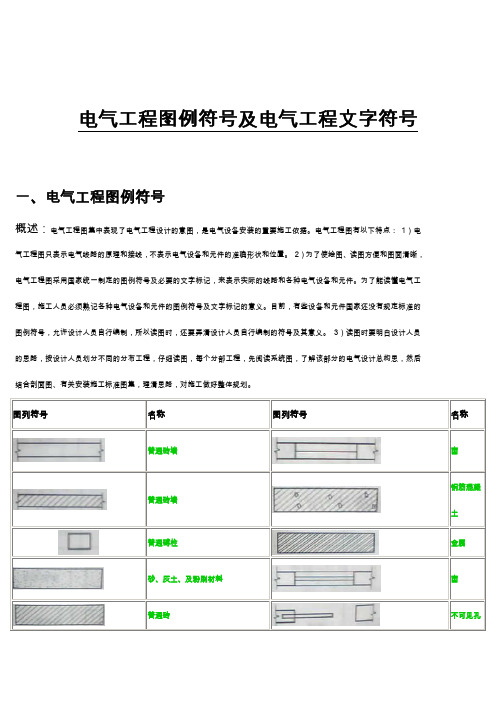

电气工程图例符号及电气工程文字符号一、电气工程图例符号概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。
电气工程图有以下特点： 1）电气工程图只表示电气线路的原理和接线，不表示电气设备和元件的准确形状和位置。
2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。
为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。
目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。
3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。
图列符号名称图列符号名称普通砖墙窗普通砖墙钢筋混凝土普通磗柱金属砂、灰土、及粉刷材料窗普通砖不可见孔洞混凝土双扇弹簧门钢筋混凝土柱墙内单扇推拉门不可见孔洞自然土壤坑槽夯实土壤可见孔洞墙内双扇推拉门双扇门标高符号(单位m)轴线与附加轴线污水池木材单扇门玻璃楼梯首层标准层顶层 表2-2 常用电气图用图型符号国标序号图形符号 名称及说明 备注06-19-0306-19-06双绕组变压器 三绕组变压器1253611-15-0111-15-0211-15-0411-15-0511-15-06 11-15-07 4（1）屏、台、箱、柜一般符号（2）电力或电力-照明配电箱（3）照明配电箱（屏）（4）事故照明配电箱（屏）（5）多种电源配电箱（屏）（6）电源自动切换箱（屏）画于墙外为明装距地一般1.8mm画于墙内为暗装距地一般1.4mm11-16-09 11-16-10 11-16-12按钮盒 一般型及保护型密闭型 防爆型 带指示灯型点数应符号按钮数目08-02-01V 电压表A 电流表W 功率表08-04-03 08-04-15Wh -有功电能表varh -无功电能表11-18-19电信插座一般符号可用文字或符号加以区别TP 电话；TV 电视；TX 电传；M 传声器；FM 调频08-10-0108-10-02（1）灯一般符号 信号灯一般符号（2）闪光型信号灯（1）灯的颜色标注 （在符号旁）RD 红；BU 绿；WH 白（2）灯的类型标注（在符号旁）Xe灿；Na钠；Hg汞；I碘；IN白枳；FL荧光；EL电发光；ARC弧光；LED发光二极管 11-19-0211-19-03（1）投光灯一般符号（2）聚光灯11-19-0511-19-06（1）示出配线照明的引出线位置（2）在墙上的照明引出线出示配线向左边11-09-0711-09-08（1）荧光灯的一般符号（2）三管荧光灯11-18-0211-18-0311-18-04 11-18-05（1）单相插座 （2）暗装（3）密闭（防水） （4）防爆 明装一般距地1.8m暗装一般距地0.3m11-18-06 11-18-10（1）带保护接点插座（单相三极）（2）带接地插孔的三相插座（三相四极）暗装、密闭、防爆的半圈内表示方法同上。
1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。
建筑电气工程设计常用图形和文字符号电力设备的标注方法(新)序号名称标注方式说明示例1 用电设备ａ－ｂa-设备编号或设备位号b-额定功率(KW或KVA) P01B37kw 热煤泵的位号为p01B,容量为37kw2 概略图电气箱(柜\屏)标注) －a+b/c a-设备种类代号b-设备安装位置的位置代号c-设备型号-AP1+1.B6/XL21-15动力配电箱种类代号-AP1,位置代号+1.B6即安装位置在一层B.6轴线,型号为AP13 平面图电气箱(柜、屏)标-a A设备种类代号-AP1动力配电箱—AP1，在不会引起混淆时可取消前缀“-”即表示为AP14 照明、安全、控制变压器标注a b/c d a-设备种类代号b/c- 一次电压/二次电压d-额定容量TL1 220/36V500VA照明变压器TL1，变比220/36V，容量500VA5 照明灯具标注a- b c*d*L fea-灯数b-型号或编号（无则省略）c-每盏照明灯具的灯泡数d-灯泡安装容量e-灯泡安装高度（m）“-”表示吸顶安装f-安装方式L-光源种类5-BYS80 2*40*FL CS3．55盏BYS-80型灯具，灯管为二根40W荧光灯管，灯具链吊安装，安装高度距地3.5米6 线路的标注a b-c(d*e+f*g)i-jh a-线缆编号b-型号（不需要可省略）c-线缆根数d-电缆线芯数e-线芯截面（mm2）f-PE、N线芯数g-线芯截面（mm2）i-线缆敷设方式j-线缆敷设部位h-线缆敷设安装高度上述字母无内容则省略该部分WP201YJV-0.6/1kv-2(3*150+2*70)SC80-WS3.5电缆号为WP201电缆型号、规格为YJV-0.6/1KV(3*150+2*70)2根电缆并联连接敷设方式为穿DN80焊接钢管沿墙明敷线缆敷设安装高度距地3.5米7 电缆桥架标注A*bc a-电缆桥架宽度(㎜)b-电缆桥架高度(㎜)c-电缆桥架安装高度(m)8 电缆与其他设施交叉点标注a-b-c-de-fa-保护管根数b-保护管直径(㎜)c-保护管长度(m)d-地面标高(m)e-保护管埋设深度(m)f-交叉点坐标6-DN100-1.1m- -0.3m-1.1m-A=168.288;B=299.999电缆与设施交叉,交叉点坐标为A=168.288;B=299.999,埋设6根长1.1mDN100焊接钢管,钢管埋设深度为1.1m(地面标高为-0.3m)9 电话线路的标注a-b(c*2*d)e-f a-编号b-型号(不需要时可省略)c-导线对数d-线缆截面e-敷设方式和管径f-敷设部位W1-HPVV(25*2*0.5)M-WSW1为电话电缆号电话电缆的型号、规格为HPVV(25*2*0.5)电话电缆敷设方式为用钢索敷设,电话电缆沿墙面敷设10 电话分线盒、交接箱的标注a*b dc a-编号b-型号(不需要标注可省略)c-线序d-用户数#3*NF-3-10 61~12#3电话分线盒的型号规格为NF-3-10,用户数为6户,接线线序为1~1211 断路器整定值的标注a cb a-脱扣器额定电流b-脱扣器整定电流c-短延时整定时间(瞬断不标注) 500A0.2S500A*3断路器脱扣器额定电流为500A,动作整定值为500A*3,短延时整定值为0.2S12 相序标注L1L2L3UVW 交流系统电源第一相交流系统电源第二相交流系统电源第三相交流系统设备端第一相交流系统设备端第二相交流系统设备端第三相标注线路用文字符号(新)序号中文名称英文名称常用文字符号单字母双字母三字母1 控制线路Control line W WC2 直流线路Direct-current line W WD3 应急照明线路Emergency lighting line W WE WEL4 电话线路Telephone line W WF5 照明线路Illuminating(lighting)line W WL6 电力线路Power line W WP7 声道(广播)线路Sower line W WS8 电视线路TV.line W WV9 插座线路Socket line W WX线路敷设方式和敷设部位文字符号(新)序号名称文字符号英文名称线路敷设方式1 穿焊接钢管敷设SC Pun in welded steel conduit2 穿电线管敷设MT Run in electrical metallic tubing3 穿硬塑料管敷设PC Run in rigid PCV conduit4 电缆桥架敷设CT Installed in cable tray5 金属线槽敷设MR Installed in metallic raceway6 塑料线槽敷设PR Installed in PVC raceway7 用钢索敷设M Supported by messenger wire8 穿聚氯乙烯塑料波纹电线管敷设KPC Run in corrugated PVC conduit9 穿金属软管敷设CP Run in flexible metal conduit10 直接埋设DB Ddirect burying11 电缆沟敷设TC Installed in cable trough12 混凝土排管敷设CE Installed in concrete encasement导线敷设部位13 沿或跨梁(屋架)敷设AB Along or across beam14 暗敷在梁内BC Concealed in beam15 沿或跨柱敷设AC Along or across column16 暗敷设在柱内CLC Concealed in column17 沿墙面敷设WS On wall surface18 暗敷设在墙内WC Concealed in wall19 沿顶棚或顶板面敷设CE Along ceiling or slab surface20 暗敷设在屋面或顶板CC Concealed in ceiling or slab21 吊顶内敷设SCE Recessed in ceiling22 地板或地面下敷设F In floor or ground灯具安装方式文字符号(新)序号名称文字符号英文名称1 线吊式自在器线吊式SW Wire suspension type2 链吊式CS Catenary suspension type3 管吊式DS Conduit suspend type4 壁装式W** Wall mounted type5 吸顶式C* Ceiling mounted type6 嵌入式R Flush type7 顶棚内安装CR Recessed in ceiling8 墙壁内安装WR Recessed in wall9 支架上安装S Mounted on support10 柱上安装CL Mounted on column11 座装HM Holder mounting**当图形能区别时也可不注.*也可在标注安装高度处打一横线,而不必注明符号.导线或电缆敷设方式的标注符号(二)序号中文名称旧代号新代号英文1 暗敷A C Concealed2 明敷M E Exposcd3 铝皮线卡QD AL Alnminum Clip4 电缆桥架CT* Cablc tray5 金属软管 F Flexible metallie conduit6 厚壁钢管(水煤气管) GG RC Gas tube (pipe)7 穿焊接钢管敷设G SC* Stccl Conduit8 穿电线管敷设DG T* Eletrical metallic Tubing9 穿硬聚氯乙烯管敷设VG PC Poly Chre10 穿阻燃半硬聚氯乙烯管敷设ZVG FPC Fric Poly Chre11 瓷瓶或瓷柱敷设CP K Porcelain insulator(knob)12 塑料线槽敷设XC PR Plastic Raccway13 钢线槽敷设GC SR Stcll Raccway14 金属线槽敷设MR Metrallic racewqy15 电缆桥架敷设CT Cablc Tray16 瓷夹板敷设CJ PL17 塑料夹敷设VJ PCL18 穿蛇皮管敷设SPG CP19 塑料阻燃管PVC注:*表示是重点,在建筑工程中经常用.导线敷设部位的标注(二)序号名称旧代号新代号英文1 沿钢索敷设S SR Supported by messenger wire2 沿屋架或跨屋架敷设LM BE Rack Exposed3 沿柱或跨柱敷设ZM CLE Column Exposed4 沿墙面敷设QM WE* Wall Exposed5 沿天棚面或顶板面敷设PM CE Ceiling Exposed6 在能进入的吊顶内敷设PNM ACE Ssuspended ceiling Exposed7 暗敷设在梁内LA BC* Beam Concealed8 暗敷设在柱内ZA CLC Column Concealed9 暗敷设在墙内QA WC* Wall Concealed10 暗敷设在地面或地板内DA FC* Floor Concealed11 暗敷设在屋面或顶板内PA CC Ceiling Cconcealed12 暗敷设在不能进入的吊顶内PNA ACC* Suspended ceiling Concealed 注:*表示是重点,在建筑工程中经常用.灯具安装方式的标注文字符号(二)序号名称旧代号新代号英文1 线吊式X CP* Wire(cord) pendant2 自在器线吊式X CP Wire(cord) pendant3 固定线吊式X1 CP14 防水线吊式X2 CP25 吊线器式X3 CP36 链吊式L Ch* Chain pendand7 管吊式G P Pipe (conduit) erected8 壁装式B W* Wall mounted9 吸顶式或直附式D S* Ceiling mounted (Absorbed)10 嵌入式(嵌入不可进人的顶栅) R R* Recessed in11 顶栅内安装(嵌入可进人的顶栅) DR CR* Coil recessed12 墙壁内安装BR WR Wall Recessed13 台上安装T T Table14 支架上安装J SP15 柱上安装Z CL Column16 座装ZH HM电气线路与管道间最小距离(㎜)管道名称配线方式穿管配线绝缘导线的配线裸导线配线蒸气管平行管道上1000 1000 1500管道下500 500 1500交叉300 300 1500暖气、热水管平行管道上300 300 1500管道下200 200 1500交叉100 100 1500通风、给排水及压缩空气管平行100 200 1500交叉50 100 1500钢管的理论重量计算(钢的想对密度为7.85)的公式为:P=0.02466S(D-S)式中P=钢管的理论重量,kg/mD=钢管公称外径,㎜S=钢管的公称壁厚,㎜明配管管卡间最大距离敷设方式导管种类导管直径(㎜)15~20 25~32 32~40 50~60 65以上管卡间最大距离支架或沿墙明敷壁厚>2㎜刚性导管1.5 2.0 2.5 2.5 3.5壁厚≤2㎜刚性导管1.0 1.5 2.0刚性绝缘导管1.0 1.5 1.5 2.0 2.0 ----复制自天工网。
开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。
本标准适用于高、低压开关设备电气图的绘制。
2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。
3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。
注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。
3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。
3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。
如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。
3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。
布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。
4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。
符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。
4.1.3本标准示出的图形符号方位不是强制的。
电气设备常用文字符号２、辅助文字符号F 快速 FB 反馈 FW 向前 GN 绿 H 高IN 输入 INC 增 IND 感应L 低、限制 LA 闭锁M主、中间线MAN 手动 N 中性线 OFF 断开 ON 闭合OUT 输出 P压力、保护PE保护接地PEN 保护接地与中性共用 PU不接地保护 R记录、反RD 红 RST 复位 RES 备用 RUN 运行 S 信号 ST 启动 SET置位、定位 SAT 饱和STE 步进STP 停止 SYN 同步 T温度、时间TE 无干扰接地 V 速度、电压、真空WH 白YE 黄图形符号大全： 序号 图 形 符 号说 明1开关(机械式)电气图形符号 2多级开关一般符号单线表示 3多级开关一般符号多线表示 4 KM 接触器(在非动作位置触点断开) 5 接触器(在非动作位置触点闭合) 6 负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关 8 熔断器式断路器 9 QF 断路器 10 QS 隔离开关 11 FU 熔断器一般符号 12FF跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 SB 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23位置开关，动合触点限制开关，动合触点24位置开关，动断触点限制开关，动断触点25热敏开关，动合触点注:θ可用动作温度代替26 热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31当操作器件被吸合或释放时，暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 TA 自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62 PV 电压表63 PA 电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66 PR 无功功率表67 PW 功率因素表68 PF 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 PJ 电能表(瓦特小时表)74 PJR 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组84 带抽头的原电池组或蓄电池组85 接地一般符号86 接机壳或接底板87 无噪声接地88 保护接地89 等电位90 电缆终端头91 电力电缆直通接线盒92 电力电缆连接盒，电力电缆分线盒93 控制和指示设备94 报警启动装置(点式-手动或自动)95 线型探测器96 火灾报警装置97 热98 烟99 易爆气体100 手动启动项目种类GB／T4728—98～2000新版符号图形符号说明限定符号电流和电压的种类直流电压可标注在符号右边，系统类型可标注在左边交流频率值或频率范围可标注在符号的右边～50Hz 示例：50Hz碘；IN—白炽；EL—电发光；ARC—弧光；FL—荧光；IR—红外线；UV—紫外线；LED—发光二极管闪光灯信号电喇叭电力照明和电信布置插座和开关(电源)插座一般符号(电源)多个插座(示出三个)带保护接点(电源)插座具有护板的(电源)插座开关，一般符号暗装、密闭、防爆符号已取消双极开关该符号系GB4728—85标准，且是IEC617—1983标准的派生符号，必要时可部分采用单极拉线开关单极限时开关行程开关行图形符号：按钮图形符号：时间继电器触点符号：。

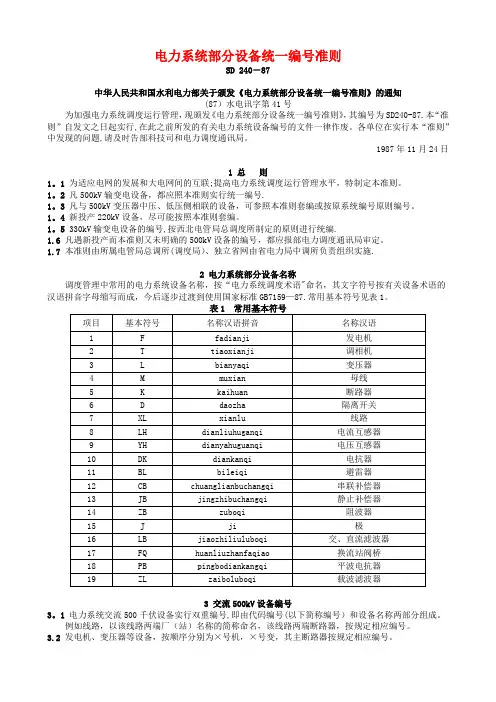

电力系统部分设备统一编号准则SD 240－87中华人民共和国水利电力部关于颁发《电力系统部分设备统一编号准则》的通知(87）水电讯字第41号为加强电力系统调度运行管理，现颁发《电力系统部分设备统一编号准则》，其编号为SD240-87.本“准则”自发文之日起实行,在此之前所发的有关电力系统设备编号的文件一律作废。
各单位在实行本“准则”中发现的问题,请及时告部科技司和电力调度通讯局。
1987年11月24日1 总则1。
1 为适应电网的发展和大电网间的互联;提高电力系统调度运行管理水平，特制定本准则。
1。
2 凡500kV输变电设备，都应照本准则实行统一编号.1。
3 凡与500kV变压器中压、低压侧相联的设备，可参照本准则套编或按原系统编号原则编号。
1。
4 新投产220kV设备，尽可能按照本准则套编。
1。
5 330kV输变电设备的编号,按西北电管局总调度所制定的原则进行统编.1.6 凡遇新投产而本准则又未明确的500kV设备的编号，都应报部电力调度通讯局审定。
1.7 本准则由所属电管局总调所(调度局）、独立省网由省电力局中调所负责组织实施.2 电力系统部分设备名称调度管理中常用的电力系统设备名称，按“电力系统调度术语"命名，其文字符号按有关设备术语的汉语拼音字母缩写而成，今后逐步过渡到使用国家标准GB7159—87.常用基本符号见表1。
3 交流500kV设备编号3。
1 电力系统交流500千伏设备实行双重编号,即由代码编号(以下简称编号）和设备名称两部分组成。
例如线路，以该线路两端厂（站）名称的简称命名，该线路两端断路器，按规定相应编号。
3.2 发电机、变压器等设备，按顺序分别为×号机，×号变，其主断路器按规定相应编号。
3.3 母线分别用1、2、3、4、5数字表示。
排列顺序规定为:从发电机、变压器侧向出线线路侧，由固定端向扩建端（平面布置),自上而下（高层布置）排列,角形接线按顺时针方向排列。
电气常用新旧文字符号对照表附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点31 JSJ 加速继电器2 WJ 温度继电器32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器34 WH 有功电度表5 LH 电流互感器35 XKJ 选控继电器6 ZCH 重合闸继电器36 VARH 无功电度表7 YH 电压互感器37 XCJ 选测继电器8 BCJ 保护继电器38 KK 控制开关9 HQ 合闸线圈39 FJ 复归继电器10 ZJ 中间继电器40 HK 转换开关11 HC 合闸接触器41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器42 ZK 自动开关13 TQ 跳闸线圈43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器44 CK 测量转换开关15 LJ 电流继电器45 XJJ 信号监察继电器16 HJ 合闸继电器46 XK 信号转换开关17 YJ 电压继电器47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器48 DK 刀开关19 SJ 时间继电器49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器50 MK 灭磁开关21 CJ 差动继电器51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器53 V 电压表24 JJ 监察继电器54 XWK 限位开关25 XJ 信号继电器55 W 有功功率表26 SXJ 事故信号中间继电器56 XD 信号灯27 RJ 热继电器57 WAR 无功功率表28 YXJ 预告信号中间继电器58 LD 绿色信号灯29 BSJ 闭锁继电器59 STK 手动同期转换开关30 HZ 频率表60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 红色信号灯91 YM 电压互感器二次电压小母线62 RD 熔断器92 L 电感63 GD 光字牌93 ZM 转角变压器小母线64 JRD 击穿保险94 D 二极管65 WS 位置指示灯 95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器97 Z 整流器68 KM 控制回路小母线98 DS 电磁铁69 DO 电笛99 R 电阻70 RKM 弱电控制回路电源小母线100 LP 连接片71 JL 警铃101 RF 附加电阻72 XM 信号回路电源小母线102 QP 切换片73 HA 合闸按钮103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 C 电容教学题目：二次接线图的识别教学目的：1、使学员认识到二次回路在发电厂和变电站中的重要性；2、学员能理解、掌握二次图中图形符号所对应的含义；3、让学员掌握绘制二次接线图的方法和原则；4、学员能阅读各种电气二次接线图。
1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。
电气系统图里的常用电气元器件符号都是是什么?电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥AB DQ晶体管放大器AD DF集成电路放大器AJ印刷电路板AP抽屉柜AT旋转变压器(测速发电机) TG CF电容器C C发热器件EH RJ照明灯EL ZD空气调节器EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件FA SX具有延时动作的限流保护器件FR YX具有延时和瞬时动作的限流保护器件FS YSX熔断器FU RD限压保护器件FV RD同步发电机GS TF异步发电机GA YF蓄电池GB XC声响指示器HA YS光指示器HL GS指示灯HL SD瞬时有或无继电器，交流继电器KA J接触器KM C极化继电器KP JJ簧片继电器KP延时有或无继电器KT SJ电感器L L电抗器L DK电动机M D同步电动机MS TD异步电动机MA YD电流表PA I电压表PV U电能表PJ Wh断路器QF DL电动机保护开关QM隔离开关QS GLK电阻器R R电位器RP W控制开关SA KK选择开关XK按钮开关SB AK电流互感器TA LH控制变压器TC KB电力变压器TM LB电压互感器TV YH整流器U ZL二极管V D晶体管B晶闸管KG电子管VE G控制电路用电源的整流器VC KZ 连接片XB LP测试插孔XJ插头XP CT插座XS CZ端子板XT JX电磁铁YA DT电磁制动器YB ZD电磁离合器YV CLH电磁吸盘YH CX电动阀YM电磁阀YV(二)常用辅助文字符号电流A L交流AC JL自动A，AUT Z加速ACC JS附加ADD F可调ADJ T辅助AUX FZ异步ASY Y制动B，BRK ZD黑BK蓝BL A向后BW H控制C K直流DC ZL紧急EM低L D正，向前FW Q绿GN L高H G输入IN SR感应IND Y左L ZU主，中M Z手动M，MAN S断开OFF DK闭合ON BH输出OUT SC记录R JL右R YO反R F红RD H复位R，RST F备用RES BY信号S X起动ST Q停止STP T同步SYN T温度T W时间T S速度V SD电压速度V Y白WH B黄YE U附录4 电气设备常用文字符号新旧对照表注：本表摘自国家标准《电气技术中的文字符号制订通则》(GB 7159—87)和《电工设备文字符号编制通则》(GB 315—64)。
电气设备对应编号及图形符号电压和电流的图形符号、文字符号如下表：L1 L2 L3 U V W 交流系统电源第一相交流系统电源第二相交流系统电源第三相交流系统设备端第一相交流系统设备端第二相交流系统设备端第三相11PE保护线，保护接地12PEN保护和中性共用线电气常用符号图形如下图：名称符号图形1一般电阻R2可调电阻RA3滑变电阻RA4电池/电源5电容C6电感器，线圈绕组L7信号灯HL8熔断器HA9线圈KM表示接触器KA表示中间继电器10通电延时继电器KT 11断电延时继电器KT 12热继电器KH 13动断(常开)触点/开关14转换触点15延时闭合常开触点16延时关闭常开触点17延时闭合常闭触点18延时闭合常闭触点19延时断开常开触点20延时断开常开触点21延时断开常闭触点22延时断开常闭触点23接触器常开触点24接触器常闭触点25常开按钮SB 26常闭按钮SB 27电流表PA28电压表PV 29有功功率表PW 30无功功率表PR 31功率因数表PPF 32二极管D 33晶闸管SCR 34整流器U 35桥式整流器U 36逆变器UHA 37电笛HA 38电铃HA 39蜂鸣器40熔断式隔离开关QF 41隔离开关QS 42断路器43三极开关多线表示44三极开关单线表示45避雷器F 46电流互感器CT/TA 47电流互感器CT/TA48电压互感器PT/TV 49星、三角连接三相变压器50三相变压器星形-三角形连接51具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接52三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接深化学习巩固，常见原理图如下：一、电机正反转回路图。
（380V）1、L1 L2 L3分别为A相B相C相2、FU为保险3、KM为交流接触器4、QS为开关5、FR为热继电器6、M为交流电动机7、按下SB1电机正转，按下SB3停止电机，按下SB3电机反转。
常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H 断开OFF 话筒BM 闭合ON 扬声器BL 电阻器R 耳塞机 B 电位器RP 继电器J 、K热敏电阻器RT 电池电池组GB电容器 C 导线连接极性电容器 C 导线交叉连接可变电容器 C 导线不连接线圈L 开关K 半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T 三极管（PNP型）V 磁棒线圈L 熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法(1)精密金属膜电阻器R J 7 3第四部分：序号第三部分：类别（精密） 第二部分：材料（金属膜） 第一部分：主称（电阻器） (2) 多圈线绕电位器W X D3第四部分：序号 第三部分：类别（多圈） 第二部分：材料（线绕） 第一部分：主称（电位器） 2．电阻器的主要技术指标 (1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
n(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
常用电力设备文字符号编号
序号名称编(符)号图例序号名称编(符)号图例1高压开关柜AH 26电流互感器TA
2低压开关柜AA
27电压互感器TV
3电力变压器TM
28中间继电器KA
4柴油发电机组GD
29时间继电器KT
5无功自动补偿柜ACC
30红色指示灯HR
6电力配电箱AP
31绿色指示灯HG
7照明配电箱AL
32黄色指示灯HY
8电源自动切换箱AT
33蓝色指示灯HB
9控制箱AC
34白色指示灯HW
10电度表箱AW
35电铃HA
11直流电源柜AD
36水泵M或MP 12信号箱AS
37风机M或MV 13接线端子箱AXT
38电磁阀YV
14插座箱AX
39电动阀YM
15插接箱ACB
40排烟阀YS
16断路器QF
41额定电压Ur
17隔离开关QS
42额定电流Ir
18真空断路器QV
43设备安装功率PN
19漏电保护断路器QR
44计算有功功率P
20负荷开关QL
45计算无功功率Q
21接触器QC
46计算视在功率S
22起动器QST
47计算电流IC
23控制开关SA
48起动电流Ist
24选择开关SA
49整定电流Is
25按钮开关SB。
