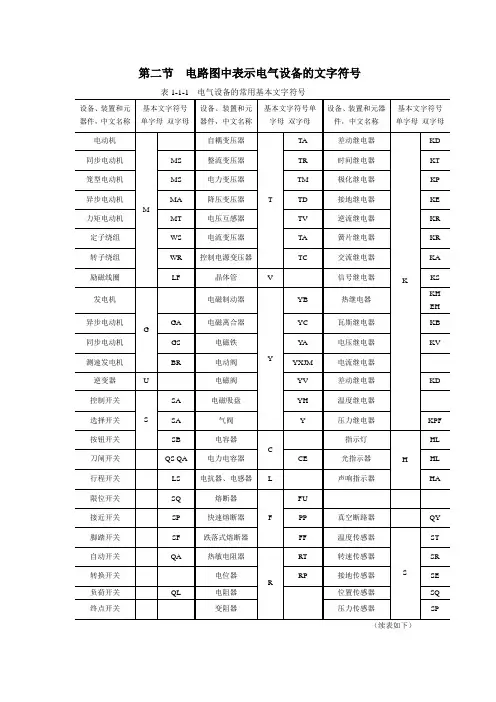

第二节电路图中表示电气设备的文字符号表1-1-1 电气设备的常用基本文字符号（续表如下）表1-1-2 电路图中常用的辅助文字符号（续表）第四节电气设备图形符号1．表示导线连接敷设的图形符号将电气设备图形符号用粗或细的线条进行连接后，就构成了一个完整的电路图。
我们看到的粗或细的线条称之线型符号。
线型符号用来表示各种导线。
如不同的绝缘导线、电缆，不同形状的母线。
图1-1-4所示为常见的塑料绝缘导线。
它在电路上使用非常普遍，适用于各种线路。
除绝缘导线外还有各种电缆、母线。
图1-1-4塑料绝缘导线在电路图上都是用线型符号与文字符号（汉语拼音字母、数字）共同来表示，包括导线名称、型号、规格、数量、敷设方式、连接方法等信息。
各类型符号见表1-1-7~表1-1-12。
表1-1-7 表示导线、母线线路敷设方式的图形符号图形符号说明图形符号说明电缆穿金属管保护挂在钢索上的线路电缆穿非金属管保护水下（海底）线路柔软导线地下线路星形接线三角形连接架空线路电缆穿管保护母线伸缩接头电缆铺砖保护事故照明屏蔽导线装在吊钩上的封闭母线图形符号说明图形符号说明中途穿线盒或分线盒装在支柱上的封闭母线封闭式母线表1-1-8 表示导线、母线线路的图形符号图形符号说明图形符号说明电线、导线、母线线路一般符号斜线表示三根导线斜线上数字表示导线根数母线一般符号直流母线交流母线滑触线中性线保护和中性共用线保护线具有保护线和中性线的三相配线表1-1-9 表示设备内部连接与绕组连接用的图形符号图形符号说明图形符号说明两相绕组两个绕组V型（60）连接的三相绕组1．星形连接的三相绕组2．中性点引出的星形连接的三相绕组连接的六相绕组T形连接的三相绕组中性点引出的四相绕组三角形连接的三相绕组开口三角形连接的三相绕组表1-1-10 表示导线敷设方向的图形符号图形符号说明图形符号说明引上引下由下引来由上引来引上并引下由上引来再引下由下引来再引上表1-1-11 表示端子和导线连接的图形符号图形符号说明图形符号说明示例：导线的交叉连接示例：导线的交叉连接单线表示法导线的不连接（跨越）导线直接连接导线的连接导线的交换相序的变更或极性的反向（示出用单线表示n根导线）电缆接线盒，电缆分线盒1单线表示2多线表示端子可拆卸的端子导线或电缆的分支和合并导线的多线连接导线的不连接（跨越）多线表示法导线的交换（换位）示例：示出相序的变更导线的不连接（跨越）单线表示法电缆密封终端头不需要示出电缆芯线的终端头多线表示（示出带一根三芯电缆）单线表示表1-1-12 交流接触器触点的图形符号图形符号说明图形符号说明1接触器主触点接触器辅助触点2（常开触点）3（常闭触点）2．执行器件的图形符号表1-1-13~表1-1-26所示出的图形符号，用于系统图、原理接线图、控制电路中。

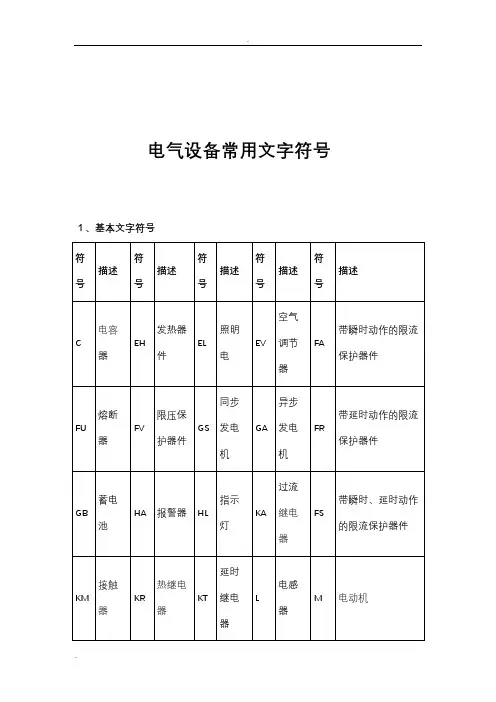

电气设备常用文字符号电气设备常用文字符号是在电气领域中用于表示不同元件和设备的特定符号。
这些符号具有标准化的形状和颜色，并且在电气图纸和文档中被广泛应用。
了解和熟悉这些符号对于电气工程师和技术人员来说至关重要。
本文将介绍一些常见的电气设备文字符号。
1. 电源符号电源符号用于表示电气设备的电源接口。
常见的电源符号有：•AC电源：用于表示交流〔Alternating Current〕电源。
符号通常为一个波浪线，表示电流的正负周期性变化。
•DC电源：用于表示直流〔Direct Current〕电源。
符号通常为一个水平线和一个竖直线，表示电流的单向流动。
开关符号用于表示电气设备的开关接口。
常见的开关符号有：•开关〔单极〕：用于表示单极开关，通常由一个箭头指向一个断断续续的线段。
•开关〔双极〕：用于表示双极开关，通常由两个箭头指向两个断断续续的线段。
3. 电路符号电路符号用于表示各种电气设备的电路连接方式。
常见的电路符号有：•电阻器：用于表示电阻器，通常为一个波浪线。
•电容器：用于表示电容器，通常为两条平行的线。
•电感器：用于表示电感器，通常为一个带有一个箭头的半圆。
传感器符号用于表示各种电气设备中的传感器元件。
常见的传感器符号有：•温度传感器：用于表示温度传感器，通常为一个带有一个斜线的倒三角形。
•压力传感器：用于表示压力传感器，通常为一个带有一个箭头的倒三角形。
5. 电动机符号电动机符号用于表示各种类型的电动机。
常见的电动机符号有：•直流电动机：用于表示直流电动机，通常为一个带有一个弯曲箭头的圆形。
•交流电动机：用于表示交流电动机，通常为一个带有一个平行线的圆形。
测量设备符号用于表示各种测量设备。
常见的测量设备符号有：•示波器：用于表示示波器，通常为一个带有一个正弦波形的矩形。
•万用表：用于表示万用表，通常为一个带有一个箭头的正方形。
7. 保护设备符号保护设备符号用于表示各种保护设备。
常见的保护设备符号有：•熔断器：用于表示熔断器，通常为一个带有一个交叉的线圈。
电气设备常用文字符号２、辅助文字符号F 快速 FB 反馈 FW 向前 GN 绿 H 高IN 输入 INC 增 IND 感应L 低、限制 LA 闭锁M主、中间线MAN 手动 N 中性线 OFF 断开 ON 闭合OUT 输出 P压力、保护PE保护接地PEN 保护接地与中性共用 PU不接地保护 R记录、反RD 红 RST 复位 RES 备用 RUN 运行 S 信号 ST 启动 SET置位、定位 SAT 饱和STE 步进STP 停止 SYN 同步 T温度、时间TE 无干扰接地 V 速度、电压、真空WH 白YE 黄图形符号大全： 序号 图 形 符 号说 明1开关(机械式)电气图形符号 2多级开关一般符号单线表示 3多级开关一般符号多线表示 4 KM 接触器(在非动作位置触点断开) 5 接触器(在非动作位置触点闭合) 6 负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关 8 熔断器式断路器 9 QF 断路器 10 QS 隔离开关 11 FU 熔断器一般符号 12FF跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 SB 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23位置开关，动合触点限制开关，动合触点24位置开关，动断触点限制开关，动断触点25热敏开关，动合触点注:θ可用动作温度代替26 热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31当操作器件被吸合或释放时，暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 TA 自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62 PV 电压表63 PA 电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66 PR 无功功率表67 PW 功率因素表68 PF 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 PJ 电能表(瓦特小时表)74 PJR 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组84 带抽头的原电池组或蓄电池组85 接地一般符号86 接机壳或接底板87 无噪声接地88 保护接地89 等电位90 电缆终端头91 电力电缆直通接线盒92 电力电缆连接盒，电力电缆分线盒93 控制和指示设备94 报警启动装置(点式-手动或自动)95 线型探测器96 火灾报警装置97 热98 烟99 易爆气体100 手动启动项目种类GB／T4728—98～2000新版符号图形符号说明限定符号电流和电压的种类直流电压可标注在符号右边，系统类型可标注在左边交流频率值或频率范围可标注在符号的右边～50Hz 示例：50Hz碘；IN—白炽；EL—电发光；ARC—弧光；FL—荧光；IR—红外线；UV—紫外线；LED—发光二极管闪光灯信号电喇叭电力照明和电信布置插座和开关(电源)插座一般符号(电源)多个插座(示出三个)带保护接点(电源)插座具有护板的(电源)插座开关，一般符号暗装、密闭、防爆符号已取消双极开关该符号系GB4728—85标准，且是IEC617—1983标准的派生符号，必要时可部分采用单极拉线开关单极限时开关行程开关行图形符号：按钮图形符号：时间继电器触点符号：。

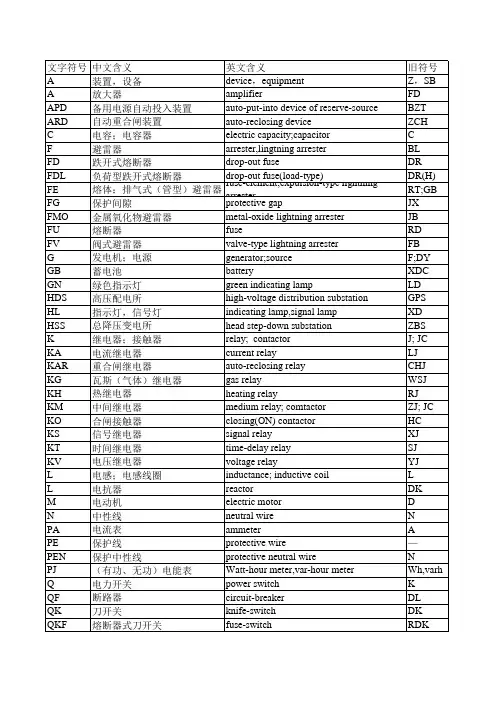

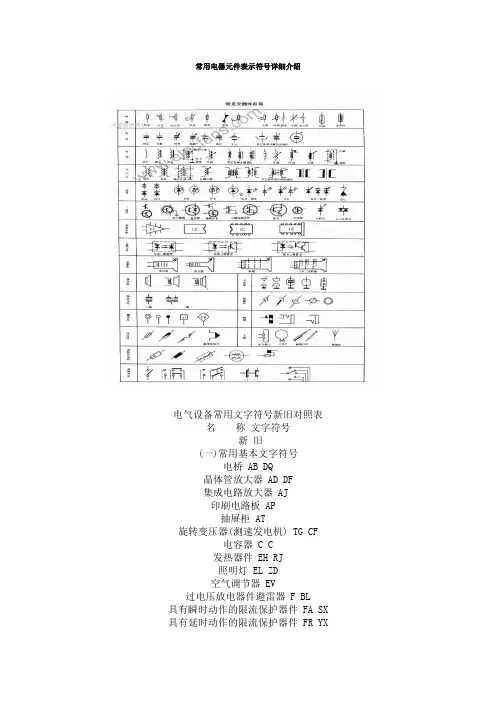

电气常用新旧文字符号对照表附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点31 JSJ 加速继电器2 WJ 温度继电器32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器34 WH 有功电度表5 LH 电流互感器35 XKJ 选控继电器6 ZCH 重合闸继电器36 VARH 无功电度表7 YH 电压互感器37 XCJ 选测继电器8 BCJ 保护继电器38 KK 控制开关9 HQ 合闸线圈39 FJ 复归继电器10 ZJ 中间继电器40 HK 转换开关11 HC 合闸接触器41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器42 ZK 自动开关13 TQ 跳闸线圈43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器44 CK 测量转换开关15 LJ 电流继电器45 XJJ 信号监察继电器16 HJ 合闸继电器46 XK 信号转换开关17 YJ 电压继电器47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器48 DK 刀开关19 SJ 时间继电器49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器50 MK 灭磁开关21 CJ 差动继电器51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器53 V 电压表24 JJ 监察继电器54 XWK 限位开关25 XJ 信号继电器55 W 有功功率表26 SXJ 事故信号中间继电器56 XD 信号灯27 RJ 热继电器57 WAR 无功功率表28 YXJ 预告信号中间继电器58 LD 绿色信号灯29 BSJ 闭锁继电器59 STK 手动同期转换开关30 HZ 频率表60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 红色信号灯91 YM 电压互感器二次电压小母线62 RD 熔断器92 L 电感63 GD 光字牌93 ZM 转角变压器小母线64 JRD 击穿保险94 D 二极管65 WS 位置指示灯 95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器97 Z 整流器68 KM 控制回路小母线98 DS 电磁铁69 DO 电笛99 R 电阻70 RKM 弱电控制回路电源小母线100 LP 连接片71 JL 警铃101 RF 附加电阻72 XM 信号回路电源小母线102 QP 切换片73 HA 合闸按钮103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 C 电容教学题目：二次接线图的识别教学目的：1、使学员认识到二次回路在发电厂和变电站中的重要性；2、学员能理解、掌握二次图中图形符号所对应的含义；3、让学员掌握绘制二次接线图的方法和原则；4、学员能阅读各种电气二次接线图。
电气设备基本文字符号一、线路敷设部位标注的文字代号沿钢索敷设 SR沿屋架（跨梁）或层架下弦敷设 BE/ AB（见标准图集00DX001）沿柱敷设 CLE/ AC（见标准图集00DX001）沿墙敷设 WE/WS（见标准图集00DX001）沿天棚敷设或顶板面敷设 CE暗敷在梁内 BC暗敷在柱内 BC /CLC（见标准图集00DX001）暗敷在屋面内或顶板内 CC暗敷在地面内或地板内 FC地板或地面下敷设 F（见标准图集00DX001）吊顶内敷设 SCE（见标准图集00DX001）在能进人的吊顶内敷设 ACE暗敷在不能进人的吊顶内 AC暗敷在墙内 WC二、线路敷设方式标注的文字代号用瓷瓶或瓷柱敷设 K用轨型护套线敷设用硬质塑制管敷设 PC用半硬质塑制管敷设 PEC用可挠型塑制管敷设（阻燃聚氯乙烯硬质管敷设）（FPC）（见标准图集00DX001）用薄电线管敷设 TC /MT（见标准图集00DX001）用厚电线管敷设 TC/MT（见标准图集00DX001）用水煤气钢管敷设 RC （见标准图集00DX001）用热镀焊接钢管敷设 SC （见标准图集00DX001）穿聚氯乙烯塑料波纹电线管敷设： KPC（见标准图集00DX001）用电缆桥架（或托盘）敷设 CT用金属线槽敷设 SR/MR（见标准图集00DX001）用塑料线槽敷设 PR用瓷夹敷设 PL用塑制夹敷设 PCL用蛇皮管敷设（金属软管） CP用瓷瓶或瓷柱式绝缘子敷设 K电缆沟敷设：TC（见标准图集00DX001）直埋敷设： DB（见标准图集00DX001）混凝土排管敷设： CE（见标准图集00DX001）三、照明灯具安装方式标注的文字代号线吊式 CP自在器线吊式 CP固定线吊式 CP1防水线吊式 CP2吊线器式 CP3链吊式 Ch管吊式 P壁装 W（见标准图集00DX001）吸顶式或直附式 S(一般不标注) /C （见标准图集00DX001）嵌入式（嵌入不可进人的顶棚） R顶棚内安装（嵌入可进人的顶棚） CR墙壁内安装 WR台上安装 R /T（见标准图集00DX001）支架上安装 SP/ S （见标准图集00DX001）壁装式 W柱上安装 CL座装 HM四、常用电气设备标注的文字代号发电机 G电力变压器 TM电动机 M高压开关柜 AH低压配电屏 AA直流配电屏 AD动力配电箱 AP应急动力配电箱 APE照明配电箱 AL应急照明配电箱 ALE电源自动切换箱 AT控制屏（箱） AC信号屏（箱） AS电度表箱 AW电线、电缆、母线 W电力干线 WPM电力分支线 WP动力线 WO应急电力分支线 WPE照明干线 WLM照明分支线 WL应急照明分支线 WLE控制线路 WC信号线路 WS注：以上标注的文字代号，单个文字代号来自电气书记载的与国家标准图集《00DX001电气符号图集》一致，双个文字代号的左侧为电气书记载的，右侧为国家标准图集《00DX001电气符号图集》记载的。
电气设备对应编号及图形符号电压和电流的图形符号、文字符号如下表：L1 L2 L3 U V W 交流系统电源第一相交流系统电源第二相交流系统电源第三相交流系统设备端第一相交流系统设备端第二相交流系统设备端第三相11PE保护线，保护接地12PEN保护和中性共用线电气常用符号图形如下图：名称符号图形1一般电阻R2可调电阻RA3滑变电阻RA4电池/电源5电容C6电感器，线圈绕组L7信号灯HL8熔断器HA9线圈KM表示接触器KA表示中间继电器10通电延时继电器KT 11断电延时继电器KT 12热继电器KH 13动断(常开)触点/开关14转换触点15延时闭合常开触点16延时关闭常开触点17延时闭合常闭触点18延时闭合常闭触点19延时断开常开触点20延时断开常开触点21延时断开常闭触点22延时断开常闭触点23接触器常开触点24接触器常闭触点25常开按钮SB 26常闭按钮SB 27电流表PA28电压表PV 29有功功率表PW 30无功功率表PR 31功率因数表PPF 32二极管D 33晶闸管SCR 34整流器U 35桥式整流器U 36逆变器UHA 37电笛HA 38电铃HA 39蜂鸣器40熔断式隔离开关QF 41隔离开关QS 42断路器43三极开关多线表示44三极开关单线表示45避雷器F 46电流互感器CT/TA 47电流互感器CT/TA48电压互感器PT/TV 49星、三角连接三相变压器50三相变压器星形-三角形连接51具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接52三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接深化学习巩固，常见原理图如下：一、电机正反转回路图。
（380V）1、L1 L2 L3分别为A相B相C相2、FU为保险3、KM为交流接触器4、QS为开关5、FR为热继电器6、M为交流电动机7、按下SB1电机正转，按下SB3停止电机，按下SB3电机反转。

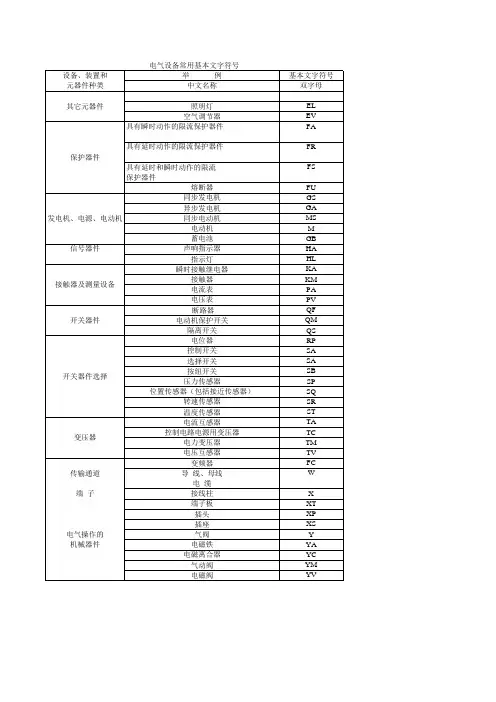

电气设备常用文字符号————基本文字符号二电气设备常用文字符号分两种基本文字符号和辅助文字符号按GB7159、GB5094的规定分别编辑如下一、电气设备常用文字符号二设备、装置和元、器件种类名称举例基本文字符号测量设备试验设备指示器件记录器件积算测量器件信号发生器P电流表PA脉冲计数器PC电度表PJ记录仪表PS时钟操作时间表PT电压表PV电力电路的开关器件Q断路器QF 电动机保护开关QM隔离开关QS电阻器电阻器变阻器R电位器RP测量分流器RS热敏电阻器RT压敏电阻器RV控制、记忆、信号电路的开关器件选择器拨沤哟テ髁蛹痘缡接谢蛭薮衅鞯ゼ妒执衅鱏控制开关选择开关SA按钮开关SB液体标高传感器SL压力传感器SP位置传感器包括接近传感器SQ转速传感器SR温度传感器ST变压器T电流互感器TA控制电路电源用变压器TC电力变压器TM磁稳压器TS电压互感器TV调制器变换器鉴频器解调器变频器编码器U变流器逆变器整流器电报译码器电子管晶体管气体放电管二极管晶体管晶闸管V电子管VE控制电路用电源的整流器VC传输通导波导天线导线电缆母线波导波导定向耦合器偶极天线抛物面天线W端子插头插座连接插头和插座接线柱电缆封端和接头X焊接端子板连接片XB测试插孔XJ插头XP插座XS端子板XT电气操作的机械器件气阀Y电磁铁YA电磁制动器YB电磁离合器YC电磁吸盘YH电动阀YM电磁阀YV终端设备混合变压器滤波器均衡器限幅器电缆平衡网络压缩扩展器晶体滤波器网络电气设备常用文字符号————基本文字符号一辅助文字符号名称辅助文字符号名称A电流M主A模拟M中AC交流M中间线AAUT自动MMAN手动ACC加速N中性线ADD附加OFF断开ADJ可调ON接通闭合AUX 辅助OUT输出ASY异步P压力BBRK制动P保护PE保护接地BK黑PEN保护接地与中性线共用BL蓝PU不接地保护BW向后R记录C控制R右CW顺时针R反CCW逆时针RD红色D延时延迟RRST复位D差动RES备用D数字RUN 运转D降S信号DC直流ST启动DEC减SSET置位、定位E接地SAT饱和EM 紧急STE步进F快速STP停止FB反馈SYN同步FW正向前T温度GN绿T时间H高TE无噪音防干扰接地IN输入V真空INC增V速度IND感应V电压L左WH白L限制YE黄L低LA闭锁电力工程安装标准一严控原材料质量1材料的型号、规格、强度均应符合设计要求。
1.适用范围本标准规定的文字符号适用于电气技术领域技术文件的编制，也可表示在电气设备、装置和元器件上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征。
本标准不适用于电气产品的型号编制与命名。
2. 目的2.1 为项目代号提供电气设备、装置和元器件种类字母代码和功能字母代码。
2.2 作为限定符号与一般图形符号组合使用，以派生新的图形符号。
2.3 除2.1、2.2外，在技术文件或电气设备中表示电气设备及线路的功能、状态和特征。
3. 文字符号的组成文字答号分为基本文字符号(单字母或双字母)和辅助文字符号。

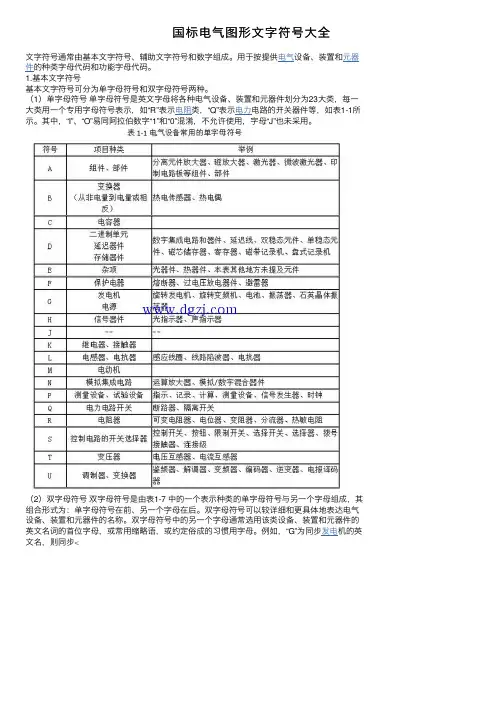

3.1 基本文字符号3.1.1 单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。
如“C”表示电容器类，“R”表示电阻器类等,见表1.单字母符号应优先采用。
表1举例栏中列出的内容有限，各专业可按分类补充所需的电气设备、装置和元器件。
表1列出的单字母符号与GB 5094-85《电气技术中的项目代号》中表1“项目种类的字母代码表”的规定相一致。
3.1.2 双字母符号是由一个表示种类的单字母符号与另一字母组成，其组合型式应以单字母符号在前、另一字母的后在次序列出。
如“GB”表示蓄电池,“G”为电源的单字母符号。
只有当用单字母符号不能满足要求、需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。
如“F”表示保护器件类，而“FU”表示熔断器，“FR”表示具有延时动作的限流保护器件等。
本标准规定的双字母符号的第一位字母只允许按表一中单字母所表示的种类使用。
各专业可以补充本标准未列出的双字母符号。
3.2 辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。
如“SYN”表示同步，“L”表示限制，“RD”表示红色等。
辅助文字符号也可放在表示种类的单字母符号后边组成双字母符号，如“S P”表示压力传感器，“YB”表示电磁制动器。
1.适用范围
本标准规定的文字符号适用于电气技术领域技术文件的编制，也可表示在电气设备、装置和元器件上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征。
本标准不适用于电气产品的型号编制与命名。
2. 目的
2.1 为项目代号提供电气设备、装置和元器件种类字母代码和功能字母代码。
2.2 作为限定符号与一般图形符号组合使用，以派生新的图形符号。
2.3 除2.1、2.2外，在技术文件或电气设备中表示电气设备及线路的功能、状态和特征。
3. 文字符号的组成
文字答号分为基本文字符号(单字母或双字母)和辅助文字符号。
3.1 基本文字符号
3.1.1 单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。
如“C”表示电容器类，“R”表示电阻器类等,见表1.单字母符号应优先采用。
表1举例栏中列出的内容有限，各专业可按分类补充所需的电气设备、装置和元器件。
表1列出的单字母符号与GB 5094-85《电气技术中的项目代号》中表1“项目种类的字母代码表”的规定相一致。
3.1.2 双字母符号是由一个表示种类的单字母符号与另一字母组成，其组合型式应以单字母符号在前、另一字母的后在次序列出。
如“GB”表示蓄电池,“G”为电源的单字母符号。
只有当用单字母符号不能满足要求、需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。
如“F”表示保护器件类，而“FU”表示熔断器，“FR”表示具有延时动作的限流保护器件等。
本标准规定的双字母符号的第一位字母只允许按表一中单字母所表示的种类使用。
各专业可以补充本标准未列出的双字母符号。
3.2 辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。
如“SYN”表示同步，“L”表示限制，“RD”表示红色等。
辅助文字符号也可放在表示种类的单字母符号后边组成双字母符号，如“S P”表示压力传感器，“YB”表示电磁制动器。
为简化文字符号起见，若辅助文字符号由两个以上字母组成时，允许只采用其第一位字母进行组合，如“MS”表示同步电动机等，辅助文字符号还可以单独使用，如“ON”表示接通，“M”表示中间线，“PE”表示保护接地等。
4. 补充文字符号的原则
本标准中已规定的基本文字符号和辅助文字符号如不敷使用，可按本标准中文字符号组成规律和下述原则予以补充。
4.1 在不违背本标准编制原则的条件下，可采用国际标准中规定的电气技术文字符号。
4.2 在优先采用本标准中规定的单字母符号、双字母符号和辅助文字符号前提下，可补充本标准未列出的双字母符号和辅助文字符号。
4.3 文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。
同一设备若有几种名称时，应选用其中一个名称。
当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或特征为二个或三个英文单词时，一般采用该二个或三个单词的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。
对基本文字符号不得超过两位字母，对辅助文字符号一般不能超过三位字母。
4.4 因拉丁字母“I”、“O”易同阿拉伯数字“1”和“0”混淆，因此不允许单独做为文字符号使用。
4.5 文字符号的字母采用拉丁字母大写正体字。
5. 电气设备常用基本文字符号（应符合表1规定）
表1 电气设备常用基本文字符号
注：凡文字符号与IEC相一致即标示“=”。
常用辅助文字符号对应（应符合表2规定）
表2 电气设备常用文字符号—辅助文字符号
.
.
注：凡文字符号与IEC相一致即标示“=”。
附加说明：
本标准由中华人民共和国机械工业部提出。
本标准由机械工业部标准化研究所归口。
本标准由机械工业部标准化研究所起草。
本标准起草人杨振宽、韩进。
