低压变频器主要控制方式

变频器的工作原理与控制方式变频器（Variable Frequency Drive，缩写为VFD），又称为交流调速器（AC Drive），是一种用于调节交流电机转速的电子装置。

它通过改变输入电压的频率和幅值来控制电机的转速。

变频器工作原理主要涉及开关技术、PWM调制技术、电机驱动理论等方面内容，下面将详细介绍。

一、变频器的工作原理1.开关技术变频器利用开关电子器件（如晶体管、IGBT等）来实现对输入电源的开关控制。

通过不断开关电路，形成等效于几十千赫兹至几千千赫兹的高频方波，从而形成理想的正弦波输出。

2.PWM调制技术PWM（Pulse Width Modulation）调制技术是指通过改变开关装置的导通时间和关断时间，以一定占空比形式控制开关管工作的方式。

在变频器中，PWM技术可以实现加减压、变频和控制电机的转速。

3.电机驱动理论变频器通过改变输入电压的频率和幅值来调节电机的转速。

在工作过程中，通过改变开关器件导通时间和关断时间，将输入电压的频率调节到所需的频率范围，实现对电机转速的精准控制。

二、变频器的控制方式1.V/f控制方式V/f控制方式（Voltage/frequency ratio control）是一种常用的变频器控制方式。

它通过传感器检测电机当前的转速，并根据转速信号和预设的转速曲线进行比较，计算所需输出频率，并根据预设的V/f比值进行控制，实现对电机速度的调节。

2.向量控制方式向量控制方式（Vector Control）又称矢量控制方式，是一种高性能的变频器控制方式。

它通过传感器检测电机当前的转速、转矩和位置等信息，并根据这些信息进行精确计算和控制，实现对电机速度、转矩和位置等的准确控制。

3.矢量控制方式矢量控制方式（Direct Torque Control，缩写为DTC）是一种高性能的变频器控制方式。

它通过传感器检测电机当前的转速、转矩等信息，并根据转速、转矩的变化率进行预测和计算，在每个采样周期内调节电机的转速和转矩，实现对电机的精确控制。

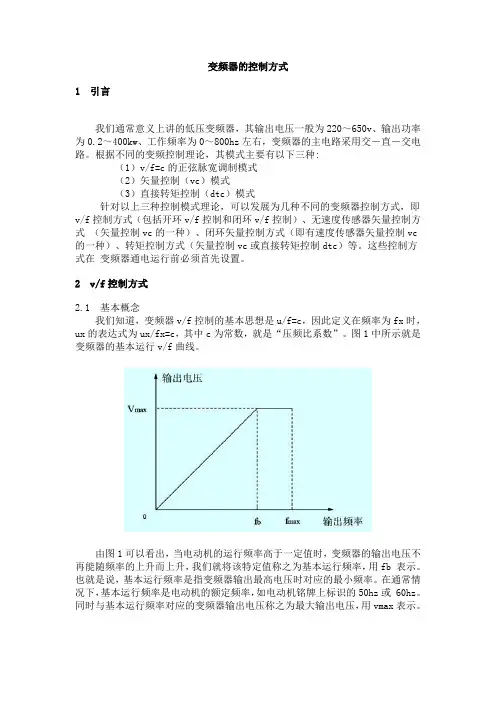

变频器的控制方式1 引言我们通常意义上讲的低压变频器，其输出电压一般为220～650v、输出功率为0.2～400kw、工作频率为0～800hz左右，变频器的主电路采用交－直－交电路。

根据不同的变频控制理论，其模式主要有以下三种:（1）v/f=c的正弦脉宽调制模式（2）矢量控制（vc）模式（3）直接转矩控制（dtc）模式针对以上三种控制模式理论，可以发展为几种不同的变频器控制方式，即v/f控制方式（包括开环v/f控制和闭环v/f控制）、无速度传感器矢量控制方式（矢量控制vc的一种）、闭环矢量控制方式（即有速度传感器矢量控制vc 的一种）、转矩控制方式（矢量控制vc或直接转矩控制dtc）等。

这些控制方式在变频器通电运行前必须首先设置。

2 v/f控制方式2.1 基本概念我们知道，变频器v/f控制的基本思想是u/f=c，因此定义在频率为fx时，ux的表达式为ux/fx=c，其中c为常数，就是“压频比系数”。

图1中所示就是变频器的基本运行v/f曲线。

由图1可以看出，当电动机的运行频率高于一定值时，变频器的输出电压不再能随频率的上升而上升，我们就将该特定值称之为基本运行频率，用fb 表示。

也就是说，基本运行频率是指变频器输出最高电压时对应的最小频率。

在通常情况下，基本运行频率是电动机的额定频率，如电动机铭牌上标识的50hz或 60hz。

同时与基本运行频率对应的变频器输出电压称之为最大输出电压，用vmax表示。

当电动机的运行频率超过基本运行频率fb后，u/f不再是一个常数，而是随着输出频率的上升而减少，电动机磁通也因此减少，变成“弱磁调速”状态。

基本运行频率是决定变频器的逆变波形占空比的一个设置参数，当设定该值后，变频器cpu将基本运行频率值和运行频率进行运算后，调整变频器输出波形的占空比来达到调整输出电压的目的。

因此，在一般情况下，不要随意改变基本运行频率的参数设置，如确有必要，一定要根据电动机的参数特性来适当设值，否则，容易造成变频器过热、过流等现象。

低压变频器的工作原理
低压变频器是一种电力电子设备，用于控制电机的转速和运行方式。

它的工作原理基于变频技术和电力调节原理。

首先，低压变频器将输入的电源交流电转换成直流电，通过整流电路实现。

然后，直流电经过滤波电路，消除电源波动和噪声，得到稳定的直流电源。

接下来，低压变频器将直流电通过逆变电路转换为可调频率和可调幅度的交流电。

逆变电路通常采用高频开关器件（如IGBT）来实现，通过调整开关器件的开关频率和占空比，可以控制输出交流电的频率和幅度。

控制电路是低压变频器的核心部分，它根据用户的需求和输入的控制信号，通过对逆变电路的控制，调节输出频率和电压，从而控制电机的转速和运行方式。

控制电路通常采用微处理器或数字信号处理器（DSP）来实现，通过对输入信号进行采样和处理，生成适当的控制信号，实现对电机的精确控制。

此外，低压变频器还配备了保护电路，用于监测电机和变频器
的工作状态，如过流、过压、过载、短路等异常情况，及时采取保护措施，避免设备损坏。

综上所述，低压变频器的工作原理是将输入的交流电转换为直流电，再通过逆变电路将直流电转换为可调频率和可调幅度的交流电，最后通过控制电路实现对电机的精确控制和保护。

这种工作原理使得低压变频器在工业控制和自动化领域得到广泛应用，提高了电机的效率和运行稳定性。

变频器的四种控制方式详解一、V/f恒定控制：V/f控制是在改变电动机电源频率的同时改变电动机电源的电压，使电动机磁通保持一定，在较宽的调速范围内，电动机的效率，功率因数不下降。

因为是控制电压(Voltage)与频率(Frequency)之比，称为V/f控制。

恒定V/f控制存在的主要问题是低速性能较差，转速极低时，电磁转矩无法克服较大的静摩擦力，不能恰当的调整电动机的转矩补偿和适应负载转矩的变化; 其次是无法准确的控制电动机的实际转速。

由于恒V/f变频器是转速开环控制，由异步电动机的机械特性图可知，设定值为定子频率也就是理想空载转速，而电动机的实际转速由转差率所决定，所以V/f恒定控制方式存在的稳定误差不能控制，故无法准确控制电动机的实际转速。

二、转差频率控制：转差频率是施加于电动机的交流电源频率与电动机速度的差频率。

根据异步电动机稳定数学模型可知，当频率一定时，异步电动机的电磁转矩正比于转差率，机械特性为直线。

转差频率控制就是通过控制转差频率来控制转矩和电流。

转差频率控制需要检出电动机的转速，构成速度闭环，速度调节器的输出为转差频率，然后以电动机速度与转差频率之和作为变频器的给定频率。

与V/f控制相比，其加减速特性和限制过电流的能力得到提高。

另外，它有速度调节器，利用速度反馈构成闭环控制，速度的静态误差小。

然而要达到自动控制系统稳态控制，还达不到良好的动态性能。

三、矢量控制矢量控制，也称磁场定向控制它是70年代初由西德F.Blasschke等人首先提出，以直流电机和交流电机比较的方法阐述了这一原理。

由此开创了交流电动机和等效直流电动机的先河。

矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子交流电流Ia、Ib、Ic。

通过三相-二相变换，等效成两相静止坐标系下的交流电流Ia1、Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1(Im1相当于直流电动机的励磁电流; It1相当于直流电动机的电枢电流)，然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换实现对异步电动机的控制。
