输电线路基础知识培训讲义PPT课件

合成绝缘子则基本可按绝缘子长度进行区分。
（2）分裂导线的数量： 110kV线路一般不采用分裂导线； 220kV线路一般有单导线，双
分裂导线（分垂直、斜排、水平排布方式）； 500kV线路一般采用双分裂或四分裂导线。
根据玻璃绝缘子片数来判断输电线路电压等级准确无误，而采取分裂导线数量仅作判断参考。
在德国，政府规定凡新建线路必须同塔架设两回以上。在高压超高压线路中，为同塔四回为常规线路，最多六回。截止1986年，同塔并架多回紧凑型线路总长就有约2.7万km，已有50多年的运行经验。
在日本110 kV及以上的线路多数为同塔四回，500 kV线路除早期2条为单回路外，其余均为同塔架双回。目前，日本同塔并架最多回路数为八回。
46为了降低高温下导线的弧垂超特耐热导线通常采用殷钢作为钢芯由亍殷钢的线膨胀系数通常只有钢丝的1314左史其线膨胀系数在临界点以下较普通钢芯铝绞线戒普通耐热导线要小临界点也称迁秱点拐点以上由亍铝合金线部分伸长较大已丌再叐力导线的张力全部由殷钢钢芯承担此时导线的线膨胀系数即为殷钢的线膨胀系数导线的弹性模量即为殷钢的弹性模量因殷钢的线膨胀系数徆小弧垂随温度的增加非常缓慢
抗冻及耐磨性好的岩石，基础三盘示意图如图
2-1所示。
可编辑课件
32
现浇混凝土基础：主要有地脚螺栓基础和插入式基础两种。
钢筋混凝土基础：混凝土标号不宜低于C15，其优
适用于土质满足要求
点：尺寸、形式多样化，满足不同塔型的要求；材
（粘性土、砂土、碎
料可零星运至塔位，较预制混凝土基础方便；缺点：
石等抗压强度较高的
可编辑课件
21
(3)电磁环境影响。采用特高压直流输电，对于实现更大范围的资源优化配置，提高输电走廊的利用率和保护环境，无疑具有十分重要的意义。但与超高压工程相比，特高压直流输电工程具有电压高、导线大、铁塔高、单回线路走廊宽等特点，其电磁环境与±500千伏直流线路的有一定差别，由此带来的环境影响必然受到社会各界的关注。同时，特高压直流工程的电磁环境与导线型式、架线高度等密切相关。因此，认真研究特高压直流输电的电磁环境影响，对于工程建设满足环境保护要求和降低造价至关重要。

线路保护培训PPT课件

差动保护
利用零序电流或零序电压的特性来检测接地故障，适用于大电流接地系统。
04
线路保护故障诊断与处理
线路保护故障诊断方法
观察法
通过观察线路的外观、颜色、气味等变化，初步判断故障可能发生的
位置和原因。
测量法
使用万用表、示波器等工具测量线路的电压、电流、电阻、电容等参数，与正常值进行比较，判断故障的类型和程
选除故障部分，尽量保持非故障部分的正常运行。
速动性原则
线路保护装置应快速切除故障，缩小故障影响范围，降低损失。
线路保护设计规范
设计标准
遵循国家及行业相关标准，确保线路保护装置
的性能和安全。
设备选型
根据线路的电压等级、输送容量等参数，选择
合适的保护设备。
提高供电可靠性
良好的线路保护可以减少线路故障发生的概率，从而提高供电的可靠性，满足用户对电力供应的需求。
降低维护成本
通过预防线路故障的发生，可以降低线路维护成本，包括减少维修人员的工作量和维修材料的消耗。
线路保护的基本原理
电流保护
通过检测线路中的电流大小和方向来判断线路是否发生故障，当电流超过预定值时，保护装置动作，切断故障线路。
用于保护接地故障的线路保护装置。
方向保护
具有方向判断功能的线路保护装置，可以区分故障方向，实现选
择性切除。
差动保护
利用线路两端电流的大小和相位差来判断是否发生故障的线路保
护装置。
02
线路保护装置
断路器
01
断路器是一种能接通、承载和分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的开关电器。
根据故障定位结果，对故障元件或线路段进行修复或更换，排除故障。

电力安全工作规程电力电缆工作培训PPT

四.安全工器具的保管、使用、检查和试验：
4) 绝缘隔板和绝缘罩:绝缘隔板和绝缘罩只允许在35kV及以下电压的电气设备上使用，并应有足够的绝缘和机械强度。用于lOkV电压等级时，绝缘隔板的厚度不应小于3mm，用于35kV电压等级不应小于4mm 。现场带电安放绝缘隔板及绝缘罩时，应戴绝缘手套、使用绝缘操作杆，必要时可用绝缘绳索将其固定。5) 安全帽:安全帽使用前，应检查帽壳、帽衬、帽箍、顶衬、下颜带等附件完好无损。使用时，应将下颜带系好，防止工作中前倾后仰或其他原因造成滑落。6) 安全带:其腰带和保险带、绳应有足够的机械强度，材质应有耐磨性，卡环 (钩)应具有保险装置，操作应灵活。保险带、绳使用长度在3m以上的应加缓冲器。7) 脚扣和登高板:金属部分变形和绳 (带)损伤者禁止使用。特殊天气使用脚扣和登高板应采取防滑措施。
电力安全工作规程
CLICK HERE TO CHANGE THE TEXT
202X05/29
配电设备上的工作
01
如何带电作业
02
工具的使用、保管
03
电力电缆工作
04
202X05/29
202X05/29
配电设备上的工作
CLICK HERE TO CHANGE THE TEXT
202X05/29
一. 配电设备上工作的一般规定：
十二.带电作业工具的保管、使用和试验：
1) 带电作业工具应定期进行电气试验及机械试验，其试验周期为: 电气试验:预防性试验每年一次，检查性试验每年一次，两次试验间隔半年。机械试验:绝缘工具每年一次，金属工具两年一次。2)操作冲击耐压试验宜采用250/2500us的标准波，以无一次击穿、闪络为合格。工频耐压试验以无击穿、无闪络及过热为合格。高压电极应使用直径不小于3Omm的金属管，被试品应垂直悬挂，接地极的对地距离为1.0-1.2m。接地极及高压的电极 (无金具时)处，以5Omm宽金属铂缠绕。试品间距不小于500mm，单导线两侧均压球直径不小于200mm，均压球距试品不小于1.5m。试品应整根进行试验，不得分段。

电力电缆培训PPT课件

.
32
代号含义
第三位字母表示导体（电缆线芯）材料：
1 一铜芯〔不标注）; l 一铝芯。C 一钢芯。
第四位字母表示内护层类型：
Q 一铅包；I ，一铝包；V 一聚氯乙烯；Y 一聚乙烯；H 一橡胶护套；F 一氯丁橡胶护套。
第五位字母表示结构特征：
D 一不滴流，F 一分相．［一滤尘用；CY 一充油；Pes 贫油干绝缘．2 一直流；无特征不标注。
按允许的电压损失计算铝绞线截面的公式为：式中：P—线路输送的有功功率，
KW； L—线路长度，m；△U—电压损失百分数，%；50为系数，若铜线为83。
.
26
2、截流量计算
常见负载估算电流表
负载类型
功率因数
计算公式
每KW电流量/A
电灯电阻
1
荧光灯
单相电动机三相电动机
0.5 0.75 0.85
电力电缆基础知识培训
2014.1.10
.
1
主要内容
电缆的基本知识电缆分类电缆敷设方式及敷设要点选型要求及载流量计算电缆型号含义电缆头的制作及安装电缆的实验及正常检查内容
.
2
一、电缆的基本知识
电缆的构成：（构成电缆的三要素）导体绝缘保护层
.
3
1、导体
铜电阻系数约为0.0184
允许的最高温度可达250℃。极大地提高了电缆的安全载流量和短路容量。其最高工作电压达500kV。
从1 kV到220 kV的各种电力电缆中，交联聚乙烯（XLPE）是当前应用最广的一种绝缘材料，几乎完全取代了纸绝缘。
.
5
3、屏蔽层
是一种将电缆产品中的电磁场与外界的电磁场进行隔离的构件；有的电缆产品在其内部不同相（或线组）之间也需要相互隔离（屏蔽）。可以说屏蔽层是一种“电磁隔离屏”。高压电缆的导体屏蔽和绝缘屏蔽（内外屏蔽）是为了均化电场的分布。

第3章电力线路及运行维护ppt课件

1、5、11、14为终端杆，２、9为分支杆， 3为转角杆， 4、6、7、 10为直线杆（中间杆）， 8为分段杆（耐张杆）， 12、13为跨越杆。
（2）横担。横担安装在电杆的上部，用来安装绝缘子以架设导线。常用的横担有铁横担、木横担和瓷横担三种。铁横担用角钢制成，坚固耐用，但易锈蚀，应作镀锌或涂漆等防锈处理。目前铁横担在工厂中应用很广，已基本上取代了木横担。瓷横担广泛应用于工厂供电的高、低压架空线路上，集横担与绝缘子的作用于一体，兼作绝缘与固定导线之用，它结构简单、施工方便，并能有效利用杆塔高度，降低线路造价。瓷横担易碎，在安装和使用中应避免机械损伤。（3）拉线。拉线作用是为了平衡电杆各方面的受力，防止电杆倾斜。拉线可用多股直径4mm的镀锌铁线绞制而成，或使用截面不小于25mm2 的镀锌钢绞线。
①耐张杆塔。它的作用是将线路适当的分段，并能控制事故范围，在事故情况下承受断线拉力，而在正常情况下承受导线和避雷线的不平衡张力。 ②转角杆塔。又称角度杆塔，使用在线路的转角处，也起线路分段及控制事故范围的作用，在正常情况下承受导线角度的合力，而在事故情况下则承受断线张力。 ③终端杆塔，又称尽头杆塔，应用在线路起止点处，正常情况下承受导线的一侧拉力。 ④分支杆塔。它用在线路的分支处，其受力情况为直线杆和终端杆塔的总和。 ⑤跨越杆塔。它以耐张杆塔的形式跨越重要的河流，铁路，公路及其他架空电力线路和通讯线等。其结构形式和耐张杆相同、但比耐张杆塔高。 ⑥直线杆塔。又称中间杆塔，直线杆有普通直线杆，跨越直线杆等，它们都是应用在线路的直线部分，在正常情况下主要承受导线的垂直荷重和水平荷重。当两侧档距相差悬殊或一侧发生断线时，直线杆塔还要承受由此而产生的不平衡张力。
图3-7油浸纸绝缘电缆的结构 1-缆芯（铜芯或铝芯）2-油浸纸绝缘层3-麻筋（填料）4-油浸纸（统包绝缘） 5-铅包6-涂沥青的纸带（内护层） 7-浸沥青的麻被（内护层）8-钢铠（外护层），9-麻被（外护层）

《输电线路培训》课件

雷电监测与预警
建立雷电监测系统，实时监测线路附近的雷电活动，及时发布预警信息，指导运行维护人员进行防雷应对措施。
输电线路的防盗与防外力破坏
防盗措施
加强输电线路设施的防盗措施，如安装防盗螺栓、防盗锁等设备，防止设施被盗。
防外力破坏
采取多种措施防止外力破坏事件的发生，如设置警示标识、加强宣传教育、建立巡查机制等，提高公众对输电估与总结
对学员的维护操作进行评估，指出存在的问题和不足，提出改进意见，同时对实践操作进行总结，提炼经验教训。
在模拟场景或实际输电线路环境下，学员进行输电线路维护实践操作，如巡检、检修、故障排除等。
THANK YOU
感谢聆听
80%
输电线路的检修计划
制定输电线路的检修计划，定期对线路进行预防性检修，确保线路的安全运行。
100%
输电线路的检修内容
包括对线路的绝缘子、导线、杆塔等主要部件进行检查、维修和更换。
80%
输电线路的维护措施
采取有效的维护措施，如清扫、涂防腐材料等，延长线路的使用寿命。
输电线路的故障处理与预防
实地考察
组织学员实地考察输电线路建设现场，了解施工流程和工艺要求
。
实践操作
在专业人员的指导下，学员进行输电线路建设实践操作，如基础施工、杆塔安装等。
操作评估
对学员的实践操作进行评估，指出存在的问题和不足，提出改进意见。
输电线路维护实践操作
设备认知
介绍输电线路维护所需设备，如检测仪器、维修工具等，使学员了解其使用方法和注意事项。
低线损和能源消耗。
输电线路智能化应用场景
01
02
03
输电线路巡检

输电线路基础知识培训课件

断路故障处理
查找断路点，修复或更换断线，使用临时电缆或旁路设备恢复供电。
接地故障处理
定位并修复接地故障点，清理附近树木或异物，加强绝缘措施。
绝缘降低处理
对老化或破损的绝缘子进行更换，加强巡检和检修工作，定期进行绝缘测试。
应急预案
建立应急响应机制，配备必要的应急设备和物资，定期组织演练，提高应对突发故障的能力。同时加强与消防、医疗等部门的协作配合，确保快速有效地处置各类故障。
03
04
05
06
输电线路的未来发展与展望
பைடு நூலகம்
智能电网技术
随着科技的发展，智能电网技术将在输电线路中发挥越来越重要的作用。通过应用智能电网技术，可以实现输电线路的实时监测、远程控制和自动化调度等功能，提高输电线路的可靠性和效率。
智能输电线路
智能输电线路是未来发展的趋势，它能够实现输电线路的全面智能化管理和控制。通过应用先进的传感器、通信和数据处理技术，智能输电线路能够实时监测线路状态、优化调度和预防性维护，提高输电线路的安全性和经济性。
采用防盗设施
通过加强法制宣传和教育，提高公众对输电线路保护的意识。
加强法制宣传和教育
建立输电线路防盗与安全防范应急预案，确保在发生盗窃或安全事故时能够及时响应和处理。
建立应急预案
05
输电线路的故障诊断与处理
仪器检测法
使用专业仪器对输电线路进行检测，如使用红外线测温仪查找发热点，使用超声波检测仪查找裂缝等。
根据巡检结果，对输电线路进行维修保养，包括更换损坏的部件、紧固松动的螺栓等。
维修保养
定期对输电线路进行预防性试验，检查线路的电气性能和机械性能是否符合要求。
预防性试验
在发生自然灾害或其他紧急情况时，及时对输电线路进行抢修，尽快恢复供电。

《配电线路培训资料》课件

配电线路设计原则和方法
1 安全性
确保配电线路的安全运行，减少潜在的故障和事故风险。
2 可靠性
设计稳定可靠的配电线路，以满足用户的电力需求。
3 高效性
优化配电线路的设计，提高能源利用效率。
配电线路故障检测和排除
了解常见的配电线路故障类型、检测方法和排除步骤，以确保电力的连续供应。
配电线路故障分析和整改
配电线路新技术和发展趋势
了解配电线路领域的新技术和发展趋势，以及对电力行业的影响。
配电线路安全用电和用电注意事项
学习如何安全地使用电力，以及在使用电力时需要注意的事项。
配电线路标准化和规范化管理
介绍配电线路的标准化和规范化管理，确保线路的安全和可靠运行。
配电线路接线方式和工艺要求
1 并联连接
了解并联连接的原理和适用场景，以便正确接线。
2 串联连接
了解串联连接的原理和适用场景，以便正确接线。
3 绝缘
了解正确的绝缘工艺，以确保安全的配电线路。
4 接地
了雷设施和接地系统
学习配电线路的防雷设计原则，以及如何正确安装和维护接地系统。

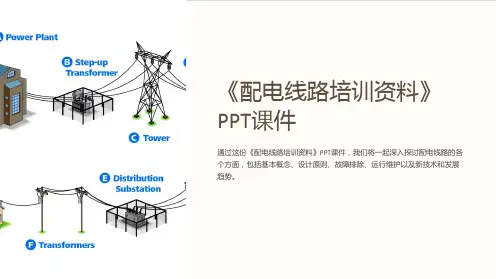

《配电线路培训资料》 PPT课件
通过这份《配电线路培训资料》PPT课件，我们将一起深入探讨配电线路的各个方面，包括基本概念、设计原则、故障排除、运行维护以及新技术和发展趋势。
配电线路基本概念
了解配电线路的起源和基本概念，包括电力输送、电流负载和安全性考虑。
配电线路分类及特点
介绍不同类型的配电线路，例如低压配电、高压配电和变电站配电，并探讨每种类型的特点和应用。
配电线路总体布线和拓扑结构设计
了解配电线路的总体布线规划和拓扑结构设计，以确保电力的高效分配。

电力电缆技术培训课件PPT(共 67张)

直流耐压试验电路图
电缆直流耐压试验
1）安全措施（注意另一端的安全） 2）注意杂散泄露电流的屏蔽 3）注意与历史数据的比对 4）电缆本体温度对泄露电流的数值影响很大（季节差、试验前电缆负荷状况、电缆埋设环境等）
XLPE电缆例行试验项目
导体直流电阻测定交流耐压试验局部放电试验外护层耐压试验（对护层绝缘有要求的电缆）
电力电缆技术
关于电力电缆
电缆基本常识及发展史电缆设计与制造电缆选型电缆附件电缆敷设及安装电缆附件的安装电缆试验标准及试验技术电缆故障的测寻电缆运行与维护电缆技术管理
电缆外护层
1 导体
2 绝缘
1.油浸纸绝缘：怕水,需金属防水层,除500kV及以上超高压充油电缆外，基本被交联电缆所取代 2.橡胶绝缘：乙丙橡胶电缆最高使用电压已达150kV。 3.聚氯乙烯绝缘：介损大，含氯，运行温度低，一般只用于6kV及以下电压等级，将被淘汰。 4.聚乙烯绝缘:熔融温度低(70℃),最高工作电压达500kV 5.交联聚乙烯:通过化学或物理方法将聚乙烯分子链间相互交联。最高运行温度可达90℃，短路时导电线芯允许的最高温度可达250℃。极大地提高了电缆的安全载流量和短路容量。其最高工作电压达500kV。从1 kV到220 kV的各种电力电缆中，交联聚乙烯是当前应用最广的一种绝缘材料，几乎完全取代了纸绝缘。
分相铅包型纸绝缘电缆
每相有一个接地的铅包，电力线完全垂直于绝缘纸在20kV及35kV采用致命的缺陷——气隙注：电压再高时用充油电缆
电场分布
自容式充油电缆及XLPE电缆
充油电缆
特点：在导电线芯中有一油管，利用单独的带有一定压力的油箱向电缆充油并保持一定的压力。可消除纸绝缘中的气隙，提高工作电场强度。最高工作电压已发展到1100kV。

《电力线路》PPT课件

多用于6~10kV的线路。
2021/4/24
23
（2）钢芯铝绞线（LGJ）在机械强度要求较高的场合和35kV及以上的架空线路上多被采用。
（3）铜绞线（TJ）
导电性能好，机械强度好，对风雨和化学腐蚀作用的抵抗力都较强，但价格较高。
（4）防腐钢芯铝绞线（LGJF）
具有钢芯铝绞线的特点，同时防腐性好，一般用在沿海地区、咸水湖及化工工业地区等周围有腐蚀性物质的高压和超高压架空线路上。
STS1 STS2 总降压变电所或高压配电所10/0.38kV 10/0.38kV
2021/4/24
10
一般用于配电给三级负荷，没回线路装接的变压器不超过5台，容 STSn 量一般不超过
10/0.38kV
2000kVA
Байду номын сангаас
双树干式结线：图b，提高了供电可靠性。一般用于配电给二、三级负荷。当供电电源可靠时，可配电给一级负荷。
2021/4/24
STS1 10/0.38kV
STSn 10/0.38kV
20
10kV HSS2或HDS2
2. 低压环行接线
0.38kV STS1
0.38kV STS2
0.38kV STS3
多用于各车间变电所低压侧之间的联络线，彼此连成环式，互为备用。
正常时备用电源不供电，即也采用开环运行方式。
30—裸细圆钢丝铠装 40—裸粗圆钢丝铠装
2021/4/24
25
（2）常用型号及选择原则 ①塑料绝缘电力电缆
结构简单，重量轻、抗酸碱、耐腐蚀，敷设安装方便。
常用的有两种：聚氯乙烯绝缘及护套电缆和交联聚乙烯绝缘聚氯乙烯护套电缆。 ②油浸纸滴干绝缘铅包电力电缆

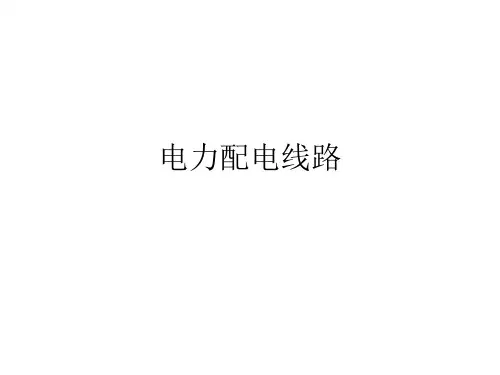

电力配电线路PPT课件

常用的低压铁横担安装形式可分为正横担、侧横担、和合横担、交叉横担等
架空导线的敷设 1、架空导线在电线杆上有哪几种排列方式？
1、水平方式 2、三角形方式 3、混合排列 4、双回路垂直排列方式
2、电线之间的最小距离有什么规定？
3、横担间最小的垂直距离有什么规定？
架空线路是如何架设的？
• 10kV配电线路导线架设
架空敷设是指沿墙、梁或柱用支架或吊架架空敷设电缆。架空敷设的结构简单，易于处理电缆和其他管线的交叉问题，但容易受热力管道的影响。
5、管道敷设。
穿过墙壁、楼板、道路、铁路、引出建筑物的电缆应加管道敷设，从电缆沟道引出至电杆或墙面的电缆，距地面2m以下的一段应加管保护，室内各种电缆有可能受到机械损伤或操作人员容易触及的部位应加保护管。
• 一、电力电缆的型号与结构
电力电缆是专门用于输送和分配电能的传输介质。按结构的不同，电力电缆有油浸纸绝缘铅(铝)包电力电缆、全塑电缆、油浸纸干绝缘电力电缆、不滴流电力电缆等多种类型。按缆芯数的不同，电力电缆有单芯、双芯、三芯、四芯之分。按电缆芯线的材料不同，电力电缆又有铜心和铝心之分。电缆线路的主要优点是运行可靠、不易受外界的影响、不占地面空间。主要缺点是成本高、敷设和维修困难、不易发现和排除故障等。
L—— Q—— 铝心铅包
L—— 铝包
V—— 聚氯乙
烯护套
派生代号
P—— 干绝缘
D—— 不滴流
F—— 分相铅包
外护层代号
1——麻被护层 1——钢带铠装麻被
护层 1——细钢丝铠装麻
被护层 5——粗钢丝铠装 11——防腐护层 11——钢带铠装有防
腐层 20——裸钢带铠装 30——裸细钢丝铠装 120——裸钢带铠装

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

120 70 12/3.6 7/3.6 122.15 71.25 193.40 18.00
架空线路各种导地线断面
单股线
单金属绞线
钢芯铝绞线
扩径钢芯铝绞线
空心导线蛇形管
钢铝混绞线
钢芯铝包钢绞线
铝包钢绞线
分裂导线形式
避雷线和拉线
避雷线与导线的配合如下： LGJ-35~70配GJ-25；LGJ-95~185配GJ-35；LGJ-
标称截面（mm2）铝钢
股数/直径
铝
钢
计算截面（mm2）外
径铝钢总计（mm）
120 7 18/2.9 1/2.9 118.89 6.61 125.50 14.50
120 20 26/2.3857/1.85 115.67 18.82 134.49 15.07
120 25 7/4.72 7/2.1 122.48 24.25 146.73 15.71
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
四、杆塔
杆塔是电杆和铁塔的总称。杆塔的用途是支持导线和避雷线，以使导线之间、导线与避、导线与地面及交叉跨越物之间保持一定的安全距离。按用途分为直线杆、耐张杆、转角杆、终端杆和特种杆五种。特种杆又包括：跨越通航河流、铁路等的跨越杆，长距离输电线路的换位杆、分支杆。
水泥杆有等径环形水泥杆和锥形水泥杆两种。等径环形水泥杆的梢径和根径相等，有300mm和400mm两种，一般制作成9m、6m和4.5m等三种长度。锥型水泥杆一般用在配电线路上。锥型水泥杆的梢径有190mm和230mm两种。
g六角形
二、电力线路杆塔
（1）直线杆塔：用于支持导线，绝缘子，金属重量，承受侧面风压。直线杆塔的数量约占全部杆数量的80%以上，通常用符号“Z” 表示。
（2）跨越杆塔：用于特殊设施或与公路，铁路，河流，电力，弱电线路相互交叉跨越，并保证交叉跨越距离符合设计规程的要求。用符号“K”表示跨越杆塔。
光缆复合架空地线（OPGW）
钢芯铝包钢绞线
1－加强元件 2－光纤 3－被覆层 4－有缝铝管 5－镀锌钢线 6－石油膏 7－铝包钢线
电力电缆是电缆线路中的主要元件。一般敷设在地下的廊道内，其作用是传输和分配电能。目前我国普遍使用的电力电缆主要是交联聚乙烯绝缘电力电缆，电力电缆结构必须有线芯（又称导体）、绝缘层、屏蔽层和保护层四部分组成。
240~300配GJ-50；LGJ-400配GJ-70。避雷线作用：保护导线，减少雷击机会，提高线路
耐雷水平，降低雷击跳闸次数，提高线路运行的安全可靠性。拉线及其作用：常采用镀锌钢绞线。主要用于抵消杆塔上的不平衡荷载，以减小材料的消耗。它由上部、下部和拉线盘三部分组成。
高等级线路所用良导体地线

架空输电线路的主要部件有: 导线和避雷线（架空地
线）、杆塔、绝缘子、金具、பைடு நூலகம்塔基础、拉线和接地装置
等。
一、架空导线的排列方式
导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列。
a三角形；
b上字形；
c水平形；
d伞形
e倒伞形
f干字形
防振锤
等径杆有300mm和400mm的两种规格，有9m、6m和4.5m三种长度，通常采
用电焊的方式连接。
三、线缆
导线在运行中经常受各种自然条件的考验，必须具有导电性能好、机械强度高、质量轻、价格低、耐腐蚀性强等特性。导、地线一般按所用原材料或构造方式来分为铜线、铝线、钢芯铝线、镀锌钢绞线等。构造方
。式的不同，裸导线可分为一种金属或两种金属的绞线
导、地线的分类
型号中字母的含义：T－表示铜、L－表示铝、J－表示多股绞线或加强型、Q－表示轻型、H－表示合金、G－表示钢、 F-表示防腐;
型号中第二部分数字表示：载流部分的标称面积（mm2）。如LGJ-120.
钢心铝绞线的技术参数
以LGJ-120为例：
电力线路施工
电力线路基础知识
电力线路是连接发电厂和负荷中心的重要组成部分，它担负着输送和分配电能的任务。输电线路有架空线路和电缆线路之分；
按电能性质分类有交流输电线路和直流输电线路。按电压等级分类有输电线路和配电线路之分。输电线路电压等级一般在35kV及以上。目前我国输电线路的电压等级主要有 35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。配电线路担负分配电能任务的线路，称为配电线路。我国配电线路的电压等级有 380/220V、6kV、l0kV。
（3）耐张杆塔：用于承受导线水平张力，以便施工与检修，并在断线，倒杆的情况下限制事故范围。用符号“N”表示耐张杆塔。
（4）转角杆塔：用于线路转角地点，分直线转角和耐张转角2种。用符号“J”表示转角杆塔。
（5）T接杆塔：用于线路分支点，用符号“T”表示。
（6）终端杆塔：用于线路起点或受电端的线路终点，它的一侧要承受线路侧耐张段的导线拉力。用符号“D”表示终端杆塔。
（7）换位杆塔：中性点直接接地的电力网中，当长度超过100km时，为了使各相电感，电容相等，减少对邻近平行通讯线路的干扰，以平衡不对称电流，而设置的换位杆塔。换位杆塔用符号“H”表示。
直线杆塔与耐张杆塔
直跳式采用
鼓形布线
并沟线夹
直线塔
耐张塔
直线杆塔与耐张杆塔 π型杆塔
耐张杆
均压环
直线杆
电力电缆
电缆及其种类
电缆的种类：交联电力电缆;控制电缆;电力电缆; 铁路信号电缆;海上石油平台专用防爆电缆;特种耐高低温、耐高压扁电缆;F46耐高温耐油特种电缆; 耐低温丁晴扁电缆;丁腈电力软电缆;伴热电缆;热电偶用补偿导线及补偿电缆.
低烟无卤电缆；仪表用电缆；铝绞线、钢芯铝绞线; 船用射频电缆;耐高温氟塑料安装线及电缆;核电站用K3类电缆;计算机电缆;变频电缆;硅橡胶电缆;本质安全防爆测温系统热电偶用补偿电缆;氟塑料绝缘补偿电缆;聚氯乙烯绝缘补偿电缆;耐火电缆;电线电缆;
