NC送料机如何运行的
东莞市佑亿精密自动化设备有限公司是一家集设计、制造、销售、服务、贸易于一体的企业。
专注NC伺服送料机19年研发生产，提供NC伺服送料机，三合一送料机等，公司生产的NC伺服送料机技术源于台湾，其NC伺服送料机核心伺服电机和马达全来自日本。
东莞佑亿精密NC送料机以冲床通过两组凸轮信号连接，一组接送料信号一组放松信号，来实现连动。
当冲床滑块运行到9点钟时会触动凸轮给出送料信号，NC送料机PLC依据设定的送料长度，在收到送料信号后，输出信号到伺服驱动器，伺服驱动器再控制伺服马达运转，马达运转的度数由编码器反馈回伺服驱动器，二者配合完成设定的送料长度传送。
当冲床滑块到达6点钟时会触动凸轮给出放松信号，送料机PLC接收到放松信号，
此时PLC会输出1个信号源来控制电磁阀动作，此电磁阀是控制NC送料机放松气缸，气缸经过活塞动作，使NC送料放松机构使上滚轮上升放松材料，实现瞬间放松。
这就是NC送料机的主要运行原理，如此循环运作，完成送料冲压全过程。
东莞佑亿精密送料机专门采用电子感应全自动控制,使用无组高速马达，无敏度高、故障少、具有正反转之功能且噪音低，根据冲床出料速度，高速收产速度，并可单边、双边收料，电源为单相220V市电，电源广泛；占地面积小，底盘装有刹车轮，移动方便，在工作时能保持稳定，本机型设计合理、新颖，造型独特、美观。
冲床操作说明手册一、引言冲床是一种常见的机械设备，广泛应用于金属加工工业中。
本操作说明手册将详细介绍冲床的操作流程、注意事项以及常见故障解决方法，以便操作人员正确安全地使用冲床。
二、安全注意事项1. 在操作冲床之前，必须熟悉冲床的结构和工作原理，并按照相关规定进行操作。
2. 操作人员必须穿戴好安全防护装备，包括安全帽、护目镜、手套等。
3. 在操作过程中，禁止戴长发、戴宝石首饰或松散衣物，以免引发危险。
4. 在操作冲床之前，确保所操作的金属材料符合冲床的要求，并保证其固定稳定。
5. 禁止在冲床的运行过程中拆卸或调整任何零部件，除非按照相关操作规程进行。
6. 使用冲床时，禁止将手指、手掌和其他身体部位放入冲床的压力区域，以免发生意外伤害。
7. 在操作冲床时，必须使用安全可靠的电源，并确保电源线路无短路、漏电等问题。
8. 如果发现冲床出现任何异常音响、烟雾或其他异常情况，应立即停机检查故障原因。
三、冲床的操作流程1. 开启电源插好电源插头，并将电源开关打开。
2. 准备工件将待冲压的工件放在冲床工作台上，并用夹具固定好。
3. 调整模具根据工件的尺寸和形状，选取合适的冲床模具，并将其安装到冲床上。
4. 调整冲程和冲压力根据工件的要求，调整冲床的冲程和冲压力。
5. 启动冲床按下冲床的启动按钮，冲床开始工作。
6. 观察工件冲压过程在工件冲压过程中，密切观察冲床的运行情况，确保冲床能够正常工作。
7. 完成冲床操作待工件冲压完成后，松开夹具，取出工件，并对其进行检查。
四、常见故障及解决方法1. 冲床运行缓慢可能原因：电机电压不稳定、电源线路老化、换向器故障等。
解决方法：检查电机电压、更换电源线路、维修或更换换向器。
2. 冲床无法启动可能原因：电源故障、按键故障、开关故障等。
解决方法：检查电源连接情况、更换故障按键、维修或更换开关。
3. 工件冲压不完整可能原因：模具磨损、冲床冲程不准确、工件夹具松动等。
解决方法：更换损坏的模具、调整冲床的冲程、检查并紧固夹具。
CNCKAD冲床编程使用说明书目录备注 (2)添加使用的机器 (2)创建转塔文件 (3)导入零件 (7)导出零件 (14)图形检查 (15)自动添加冲压 (16)手动添加冲压 (22)添加微连接 (30)删除线微连接 (31)修改角微连接 (32)设置板材与夹钳 (32)调节模具加工顺序 (40)生成NC (47)删除模具/实体/标记/辅助线 (50)模拟加工 (51)编辑CAM (53)设置冲压方向 (54)共边冲压 (54)手动重定位 (55)创建特殊模具 (57)创建样例程序 (60)编辑模具库 (62)自定义形状 (65)切割板材 (69)设定模具顺序 (71)替换模具 (72)CAM层的使用方法 (73)设置暂停/推出 (75)雕刻折弯线 (80)处理零件表 (81)显示/隐藏微连接 (82)SP(特殊冲压设置) (82)TDC（设置模具的上死点/下死点） (84)绘制DFT文本 (85)绘制文字 (86)如何生成加工报告 (88)新建板材 (91)添加余料到材料库 (92)翻转：组合模具 (96)DB模具 (97)手动编辑移动路径 (97)备注：在CNCKAD选择一个功能命令时，建议大家一定要认真看功能的使用提示说明。
软件会提示你每一步是怎么操作的。
添加使用的机器软件会存在一个默认的机器，当我们使用多个机器或切换使用的机器时，在设置菜单中选择机器设置。
会弹出如下的对话框。
在对话框中点击机器设置按钮。
进入选择机器设置的界面。
在机器设置对话框中，可以选择机器文件的路径(一般默认就可以了)，设置零件的路径，在选择机器一栏中选择制造商>>机器的型号>>点击向右的箭头添加到已选用机器一栏中就可以了。
选择机器点击向左的箭头可以删除已选用的机器。
机器添加完成后点击确定完成。
在转塔一栏选择和机器想匹配的转塔。
创建转塔文件对于转塔性的冲床我们首次使用软件编程的时候需要创建转塔文件和实际机器转塔上的模具一致。
数控冲床操作说明书一、简介数控冲床是一种高精度的金属加工设备，通过数控系统控制冲床模具的动作，实现对工件的冲孔、剪切、下料等工艺操作。
本操作说明书旨在提供详细的使用指导，帮助操作人员正确使用数控冲床，确保操作的安全性和效率。
二、安全注意事项1. 在操作数控冲床之前，请确保已经熟悉并理解冲床的安全操作规程，遵循相关的安全操作流程。
2. 操作前应检查数控冲床的电源线是否正常连接，并确保周围环境干燥通风，避免发生意外事故。
3. 操作人员必须配备个人防护装备，包括耐切割手套、护目镜、防护面具等，以降低操作过程中的伤害风险。
4. 确保工件和冲床模具的质量符合要求，避免因为工件不良而导致的操作故障。
三、操作步骤1. 启动冲床：按下冲床上的启动按钮，冲床模具将开始动作。
确保操作过程中不要将手或其他物品伸进冲床的工作区域。
2. 加载工件：将待加工的工件放置在冲床上，并确保固定牢固。
根据实际需要，使用合适的夹具固定工件，确保加工的准确性和稳定性。
3. 设置工艺参数：根据工件的要求，设置数控冲床的工艺参数，包括行程、速度、冲头压力等，以确保加工质量和效率。
4. 调试冲床程序：通过数控系统，输入冲床的加工程序，并进行调试，确保程序的正确性。
调试时应注意冲床机械部件的运动轨迹，避免碰撞或其他意外情况的发生。
5. 开始加工：确认操作无误后，按下开始按钮，数控冲床将自动执行加工程序，完成对工件的冲孔、剪切等操作。
6. 监控加工过程：在加工过程中，及时观察冲床的工作状态，确保加工稳定进行。
如有异常情况，应立即停止冲床，并检查故障原因。
7. 完成加工：加工完成后，停止冲床的运行，并待冲床完全停止后，取出已加工好的工件。
注意在取出工件时，避免触碰冲床模具的尖锐部位，以免造成伤害。
四、设备维护1. 定期保养：根据数控冲床的使用频率和规定要求，定期进行设备的保养和维护工作。
清洁设备的外部和内部部件，检查设备各部分的磨损程度，及时更换易损件。

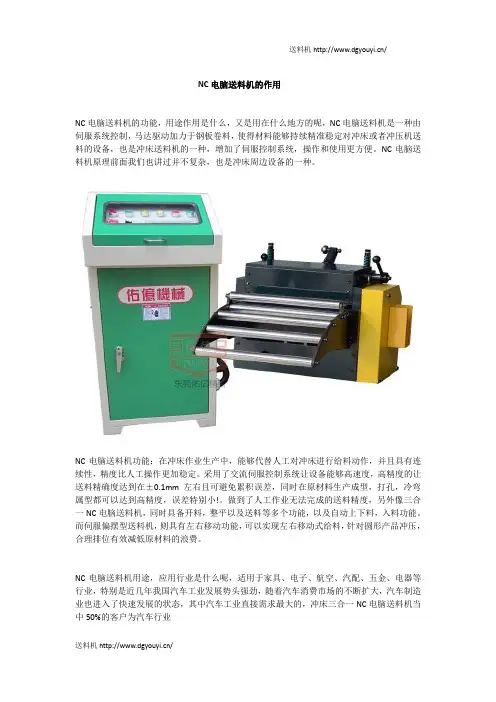

NC电脑送料机的作用
NC电脑送料机的功能，用途作用是什么，又是用在什么地方的呢，NC电脑送料机是一种由伺服系统控制，马达驱动加力于钢板卷料，使得材料能够持续精准稳定对冲床或者冲压机送料的设备，也是冲床送料机的一种，增加了伺服控制系统，操作和使用更方便。
NC电脑送料机原理前面我们也讲过并不复杂，也是冲床周边设备的一种。
NC电脑送料机功能：在冲床作业生产中，能够代替人工对冲床进行给料动作，并且具有连续性，精度比人工操作更加稳定。
采用了交流伺服控制系统让设备能够高速度，高精度的让送料精确度达到在±0.1mm左右且可避免累积误差，同时在原材料生产成型，打孔，冷弯属型都可以达到高精度，误差特别小!。
做到了人工作业无法完成的送料精度，另外像三合一NC电脑送料机，同时具备开料，整平以及送料等多个功能，以及自动上下料，入料功能。
而伺服偏摆型送料机，则具有左右移动功能，可以实现左右移动式给料，针对圆形产品冲压，合理排位有效减低原材料的浪费。
NC电脑送料机用途，应用行业是什么呢，适用于家具、电子、航空、汽配、五金、电器等行业，特别是近几年我国汽车工业发展势头强劲，随着汽车消费市场的不断扩大，汽车制造业也进入了快速发展的状态，其中汽车工业直接需求最大的，冲床三合一NC电脑送料机当中50%的客户为汽车行业。
冲床自动送料机操作步骤
冲床
电源开启→手动→电机运行（亮）→手动→运行检测
送料机
总开关→u盘插入→文件→可移动磁盘→EOB(确认) →找程序（dxf）→F3(复制) →文件→D盘（eob）→PROG 文件夹（eob）→f4粘贴（eob）→找到复制文件（dxf）(eob) →点击转为（cnc）找到转化的（cnc）eob两次→运转
编辑→录入→翻到最后（page翻页键）→找到M30上一条→光标移到最右边→蓝色光标闪烁→按eob创建命令→输入G28 X0 Y0 (复位保存) →运转
找零点
手动（太远了，可用手动）→单步（微调）上下箭头调精确度看显示屏上的step →按x- x+ y+ y- 调节距离→找到零点后→按归零→再按x y →x y 坐标闪烁→按取消
冲压运行→自冲→冲压锁定（红灯亮）→启动（料架会动）
出问题
一松料夹→卸料→按归零→启动（料夹归零）
二中途继续冲压
复位→归零→启动（回零点）→上料对零点→冲压锁定→单冲→自动→启动→按一次启动走一步→走到应冲位置上一步（关掉冲压锁定）→启动→无问题→关闭单冲→启动
调冲压速度
参数→找009 x快移速率010y快移速率→蓝色光标→录入→输入要的数值→eob 完成录入
025进给速度
026进给起始速度
027进给加速度
参数→048x 轴归零速度（不超过009 010）
冲床
自动送料机
操作说明书
2015.8.13。
NC伺服送料机使用说明.使用说明书新款NC 伺服送料机力豪机械设备CHINA SHENZHEN LIHAO MACHINE EQUIPMENT CO.LTD.前言您好！欢迎您使用力豪NC伺服送料机！力豪机械在发展过程中始终坚持“以质为本，服务为先”的经营理念。
力豪机械已通过ISO90000:2000质量体系认证和欧盟CE认证，在生产过程中严格执行标准化的生产、制造工艺和严苛的检测程序，最大限度地提升和保证了产品质量。
根据多年来客户反馈的信息及我们的服务经验总结，正确的使用和及时的保养使机器得以发挥其应有的最佳效能，并长期保持其原有精度和生命活力之重要因素。
为此，我们希望这本使用说明书能帮助您充分利用这部设备的功能。
为了正确地使用您所需要的设备，请在使用之前仔细阅读本说明书请务必把本使用说明书交到设备实际使用者手中如有更改，恕不另行通知。
力豪机械设备SHENZHEN LIHAO MACHINE EQUIPMENT CO., LTD.目录1. 设备特点 (1)2. 本机结构 (1)3. 设备配置 (1)（1）深锻NC送料机配置 (1)（2）力豪NC送料机配置 (1)4. 设备安装 (2)5. 设备调试 (2)6. 电控操作板说明 (3)7. 手柄操作说明（手动模式下有效） (3)8. 触摸屏操作说明 (4)（1）开机画面 (4)（2）参数设置 (5)（3）功能选择 (5)（4）手动操作（手动状态时有效） (6)（5）系统信息 (7)（6）主画面操作 (7)（7）监控说明 (7)9. 日常保养 (8)（1）滚轮的齿轮部分，涂上齿轮黄油并补充更换齿轮油。
(8) （2）滚轮间是否有污物，齿轮间是否有异物。
(8)（3）各机构间结合的螺丝及螺帽是否松动。
(8)（4）送料滚轮是否有良好的平行度。
(8)（5）各部分是否有损伤变形等异常现象。
(8)（6）操作面板上的开关及显示屏是否异常。
(8)10. 定期检查 (8)11. 常见机械故障与排除 (9)12. 故障分析与诊断 (10)13. 参数设定 (11)14. 报警编号及处理（安川） (11)附录：电路图 (13)1.设备特点（1）适用于材料厚薄不同、长短不一之送料加工。
数控冲床操作指导书一、机床介绍1，NCT 加工原理NCT 即数控机床﹐是一种能够适应产品频繁变化的柔性自动化机床，加工过程所需的各种操作和步 骤以及刀具与工件之间的相对位移量都用数字化的代号来表示，通过控制介质 (如纸带或磁盘) 将数字信息送入专用的或通用的计算机，计算机对输入的信息进行处理和运算，发出各种指令来控制机床的伺服系统或其它执行元件，使机床自动加工出所需要的工件或产品 2. NCT 的主要结构(1) NC 控制系统: 主要的控制指令都由此发出,并接收机床的各个部分发出、反馈回来的信息,进行 集中处理,以控制机床的各个工作过程.(2) 液压系统: 在NC 控制系统支撑下的供冲头冲击所需的动力,执行T 命令,m 参数. (3) 冷却系统: 带走机床各个主页部分在工作中产生的热量,使机床在稳定的状态下工作. (4) 工作台: 放置板材,由伺服电机控制XY 轴进给,使板材加工位置和冲头的工人相配合,是加工转盘操作面板夹爪工作台的主要场所.3. NCT 机床类型Tailift机床：HP1250 4. 刀盘与刀具1，刀盘情况上模刀盘下模2. 刀具情况NCT 刀具按外形尺寸的大小分A﹑B﹑C﹑D﹑E 五个级别﹐A 级外形尺寸最小﹐E 级最大。
各级别刀具与刀盘上的刀位相对应。
目前我们使用的机型HP1250只有A、B、D三种刀型。
刀盘刀位安装模具尺寸规格如下表:模具种类公称尺寸标准上模尺寸型号A 1/2" 1.612.7mmdia(0.063"0.5"dia)36(12)外环12 支有KEYB 11/4" 12.831.7mmdia(0.501"1.25"dia)14(14)外环6 支有4KEY内环8 支有2KEYC 2" 31.850.8mmdia(1.251"2"dia)4(4)D 31/2" 50.988.9mmdia(2.001"3.5"dia)2(2)E 41/2" 89.0114.3mmdia(3.501"4.5"dia)2(2)※( )内的数字表示适用模具的型号.NCT 刀具的种类及其代号为:矩形刀------ RE 腰形刀----- OB圆刀------ RO 双D 刀------DD正方刀------ SQ 切角刀------ CR特殊刀------ SP 单D 刀------ SD3. X 和Y 方向定义如下﹕X 方向为平行于两夹爪的方向﹐Y 方向为平行于定位销或定位柱的方向。
三机一体NC伺服送料机操作步骤简述1.设定工件参数：首先需要在NC控制系统中设定工件的参数，包括工件的长度、宽度、厚度等。
同时，还需要设定工作过程中的其他参数，如送料速度、送料精度等。
2.选择工作模式：根据工件的不同要求，可以选择不同的工作模式。
一般来说，有手动模式和自动模式两种选择。
在手动模式下，操作人员可以根据需要手动控制送料机的运动；在自动模式下，系统会自动根据设定的参数进行工作。
3.安全检查：在开始工作之前，需要进行一些安全检查措施。
比如，检查送料机的电源是否正常，是否有杂物堵塞机器，以及各个连接部件是否牢固等。
4.启动系统：启动NC控制系统，并进行系统的自检。
在自检完毕后，系统会进入待机状态。
5.设定加工程序：通过NC控制系统，设定加工程序。
加工程序一般包括有关送料的指令，如送料速度、切削深度、送料距离等。
系统会根据这些指令自动控制伺服电机的运动。
6.手动操作：如果选择手动模式，操作人员需要手动控制伺服送料机的工作。
通过操作控制台上的按钮或手柄，来控制送料机的上下、前后运动。
7.自动操作：如果选择自动模式，系统会自动根据设定的参数进行工作。
在加工过程中，系统会自动根据加工程序控制伺服电机的运动，实现对工件的自动送料。
8.监控加工过程：在加工过程中，可以通过NC控制系统监控加工过程。
系统会实时显示加工进度、工件状态等信息，同时还可以进行数据记录与分析。
9.完成加工任务：当加工完成时，系统会自动停止伺服送料机的运动。
此时，操作人员可以根据需要进行下一步操作，如取出加工好的工件、上下料等。
10.关闭系统：当工作结束时，需要关闭系统。
首先停止伺服送料机的运动，然后关闭NC控制系统。
同时，还需要对机器进行清洁与维护工作，以确保机器的正常运行。
以上就是三机一体NC伺服送料机的操作步骤简述，每一步都非常重要，需要仔细操作，以保证工作的安全与高效。
送料机/
冲床伺服送料机安装以及操作方法
冲床伺服送料机可搭配各种类型、品牌、吨位的冲床使用，即可配合传统大飞轮普通冲床、又可搭配气动精密冲床以及各种进口品牌冲床使用。
冲床伺服送料机虽可配合的冲床有很多种，但其安装与调试方法基本都是相同的，主要分为5大步骤：
1、将冲床伺服送料机的安装板固定在冲床下台面的侧边上。
注意将冲床伺服送料机的安装板对准台面的T型槽中间位置，依照安装板上的孔位在台盘侧边位置钻4个M16的牙孔，然后固定好。
2、用叉车或行车将冲床伺服送料机机头升起，使其对准固定在台盘上安装板的键槽内，并用配套的螺栓将机头固定好。
3、固定冲床伺服送料机的滑板通常都有100mm左右的调整量可供调整，当冲床安装好模具后，可将滑板上的两个螺栓松开，调整固定于安装板上的螺栓，根据模具的高度调整好冲床伺服送料机的送料高度，然后将螺栓紧固即可。
4、设定好冲床伺服送料机的放松。
若安装的送料机为气动送料机，则需在冲床的凸轮组上接好放松信号线，并在冲床行程接近180度时，调整使冲床伺服送料机处于放松状态。
若安装的为机械式冲床伺服送料机，则要在冲床滑块上的对应位置安装好放松打杆。
(特别说明：如冲压冲压材料较薄且托料板至下模之间若有一段距离，则必须加装导料板，避免送料机送料时出现偏斜现象)
5、接好与冲床凸轮相连的送料信号线，并设定好冲床滑块在270度时送料机开始送料，若冲床没有凸轮组，则需另行加装微动开关或接近开关来实现送料机的自动送料与放松。
送料机/。
新款NC伺服送料机使用说明书力豪机械设备CHINA SHENZHEN LIHAO MACHINE EQUIPMENT CO.LTD.前言您好！欢迎您使用力豪NC伺服送料机！力豪机械在发展过程中始终坚持“以质为本，服务为先”的经营理念。
力豪机械已通过ISO90000:2000质量体系认证和欧盟CE认证，在生产过程中严格执行标准化的生产、制造工艺和严苛的检测程序，最大限度地提升和保证了产品质量。
根据多年来客户反馈的信息及我们的服务经验总结，正确的使用和及时的保养使机器得以发挥其应有的最佳效能，并长期保持其原有精度和生命活力之重要因素。
为此，我们希望这本使用说明书能帮助您充分利用这部设备的功能。
为了正确地使用您所需要的设备，请在使用之前仔细阅读本说明书请务必把本使用说明书交到设备实际使用者手中如有更改，恕不另行通知。
力豪机械设备SHENZHEN LIHAO MACHINE EQUIPMENT CO., LTD.目录1. 设备特点 (1)2. 本机结构 (1)3. 设备配置 (1)（1）深锻NC送料机配置 (1)（2）力豪NC送料机配置 (1)4. 设备安装 (2)5. 设备调试 (2)6. 电控操作板说明 (3)7. 手柄操作说明（手动模式下有效） (3)8. 触摸屏操作说明 (4)（1）开机画面 (4)（2）参数设置 (5)（3）功能选择 (5)（4）手动操作（手动状态时有效） (6)（5）系统信息 (7)（6）主画面操作 (7)（7）监控说明 (7)9. 日常保养 (8)（1）滚轮的齿轮部分，涂上齿轮黄油并补充更换齿轮油。
(8)（2）滚轮间是否有污物，齿轮间是否有异物。
(8)（3）各机构间结合的螺丝及螺帽是否松动。
(8)（4）送料滚轮是否有良好的平行度。
(8)（5）各部分是否有损伤变形等异常现象。
(8)（6）操作面板上的开关及显示屏是否异常。
(8)10. 定期检查 (8)11. 常见机械故障与排除 (9)12. 故障分析与诊断 (10)13. 参数设定 (11)14. 报警编号及处理（安川） (11)附录：电路图 (13)1.设备特点（1）适用于材料厚薄不同、长短不一之送料加工。
行列式制瓶机机电一体化控制系统伺服冲料说明书山东三金玻璃机械股份有限公司二零零八年一月目录11 伺服冲料.............................................................................................................................. 1.11．1 概述 ........................................................................................................................ 1.11．2 安装 ........................................................................................................................ 2..............11．3 伺服驱动器的参数设置....................................................................................... 2..........11．4 伺服冲料控制板 ................................................................................................... 3..........11．5 上位机参数设置 ................................................................................................... 3..........11．6 伺服冲料系统的操作方法 ................................................................................... 7 .......11．7 调试 ........................................................................................................................ 9..11．8 故障分析及排除 ................................................................................................... 1..1.11．9 伺服冲料的简易操作........................................................................................... 1..2.11 伺服冲料11．1 概述伺服冲料是用电子凸轮代替机械凸轮，以滚珠丝杠传动代替同步带蜗轮箱传动。
