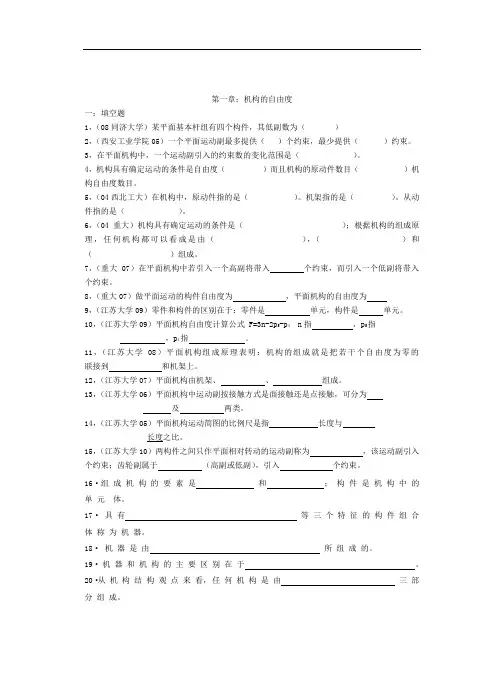

第一章：机构的自由度一：填空题1，（08同济大学）某平面基本杆组有四个构件，其低副数为（）2，（西安工业学院05）一个平面运动副最多提供（）个约束，最少提供（）约束。
3，在平面机构中，一个运动副引入的约束数的变化范围是（）。
4，机构具有确定运动的条件是自由度（）而且机构的原动件数目（）机构自由度数目。
5，（04西北工大）在机构中，原动件指的是（）。
机架指的是（）。
从动件指的是（）。
6，（04重大）机构具有确定运动的条件是（）；根据机构的组成原理，任何机构都可以看成是由（），（）和（）组成。
7，（重大07）在平面机构中若引入一个高副将带入个约束，而引入一个低副将带入个约束。
8，（重大07）做平面运动的构件自由度为，平面机构的自由度为9，（江苏大学09）零件和构件的区别在于：零件是单元，构件是单元。
10，（江苏大学09）平面机构自由度计算公式 F=3n-2p5-p4 n指，p5指，p4指。
11，（江苏大学08）平面机构组成原理表明：机构的组成就是把若干个自由度为零的联接到和机架上。
12，（江苏大学07）平面机构由机架、、组成。
13，（江苏大学06）平面机构中运动副按接触方式是面接触还是点接触，可分为及两类。
14，（江苏大学05）平面机构运动简图的比例尺是指长度与长度之比。
15，（江苏大学10）两构件之间只作平面相对转动的运动副称为，该运动副引入个约束；齿轮副属于（高副或低副），引入个约束。
16·组成机构的要素是和；构件是机构中的单元体。
17·具有等三个特征的构件组合体称为机器。
18·机器是由所组成的。
19·机器和机构的主要区别在于。
20·从机构结构观点来看，任何机构是由三部分组成。
21·运动副元素是指。
22·构件的自由度是指; 机构的自由度是指。
23·两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留了个自由度。
同济大学机械设计真题与答案解析考试真题科目代码：812 科目名称：机械设计满分分值：150答题要求：1、答题一律做在答题纸上，做在试卷上无效。
2、考试时间180分钟。
3、本试卷不可带出考场，违反者作零分处理。
一、单项选择题（每格2分，共30分）1、设计一台机器，包含以下几个阶段：①总体设计阶段；②计划阶段；③技术设计阶段。
它们正确进行的顺序是（）。
A. ①②③B. ③②①C. ②①③③D. ②③①2、某零件采用45号钢制造，经调质后的对称循环疲劳极限σ =307MPa，应力循环基数N=5×10 次，材料常数m=9，当实际应力循环次数N=10 次时，则有限寿命疲劳极限σ为（）。
A.257B.367C.474D.4253、为降低螺栓总拉伸载荷F 的变化范围，可以（）。
A.增大螺栓刚度或增大被联接件刚度B.减少螺栓刚度或增大被联接件刚度C.减少螺栓刚度或减少被联接件刚度D.增大螺栓刚度或减少被联接件刚度4.在下列参数中，（）对齿轮的齿形系数值没有影响。
A.齿数zB.螺旋角βC.模数mD.分度圆锥角δ5、已知一齿轮的制造工艺工程是：加工齿坯，滚齿，表面淬火和磨齿，则该齿轮的材料是（）。
A.20CrB.Q235C.40CrD.HT2006、用联轴器联接的两轴，若主动轴直径为d ，从动轴直径d ，则（）。
A、d >dB、d <dC、d 、d 一定相等D、d 、d 可以不相等或相等7、一般，在齿轮减速器轴的设计中包括：①强度校核，②轴系结构设计，③初估轴径？，④受力分析并确定危险剖面，⑤刚度计算。
正确的设计程序是（）。
A. ①②③④⑤B. ⑤④③②①C. ③②④①⑤D. ③④①⑤②8、用弯扭合成计算轴的强度时，公式中系数α是考虑（）。
A.计算公式不准确B.材料抗弯与抗扭的性能不同C.载荷计算不精确D.转矩和弯矩的循环性质不同9、设平键联接原来传递的最大转矩为T，现欲增为1.5T，则应（）。
得。
＾ 口oX X大学2012年硕士学位研究生招生考试试题科目名称：机械原理答题要求：1. 答题一律做在答题纸上，做在本试卷上无效2.考试时间180分钟3.本试卷不得带出考场，违者作零分处理(20分）填空题(1)运动副与一般的刚性连接的根本区别在于(2)从约束数目看，个平面高副相当于一个平面低副。
(3)某构件若已知某两点的速度和加速度，则其余点的速度和加速度可利用法求(4)在一个六杆机构中，绝对瞬心有个。
(5)某连杆机构极位夹角为30°'若输出件工作行程需时7s,则空回行程需时s。
(6)在凸轮机构从动件常用的多项式运动规律中，规律存在柔性冲击。
(7)在滑块行程较的曲柄滑块机构中，往往将曲柄做成偏心轮。
(8)棘轮机构能将主动件的运动变换成从动件的单向间歇运动。
(9)凡是反行程能够自锁的蜗杆蜗轮机构，其正行程的啃合效率必定较(10)在曲柄摇杆机构的四个杆件中，必定是最短杆。
二、(10分）选择题(l)一对渐开线齿轮实际啃合线的长度与两齿轮的（）大小直接有关。
A齿根圆 B. 节圆C齿顶圆(2)一对斜齿圆柱齿轮的重合度等于5.3, 则表明该对齿轮传动中有（A. 3 -4B. 4 -5C. 5 -6(3)一对渐开线直齿圆柱齿轮传动，其中心距（）两节圆半径之和。
A不一定等于B一定等于C不等于(4)减少渐开线斜齿圆柱齿轮不发生根切的最少齿数的措施之一是()。
A增大模数B增大螺旋角C.增大齿顶高系数(5)提高渐开线直齿圆柱齿轮传动的重合度的措施之一是()。
A.增大模数B增大齿数C.增大咽合角。
）齿同时啃度。
第12章考研真题试卷II �竺L _、(15分）是非题（正确的用"../"'错误的用"X"表示）(I )零件是机械中的最小运动单元。
（）(2)连杆机构的死点是压力角等于90°的位置。
（）(3)自由度为零的构件组称为基本杆组。
（）(4)机构中的虚约束在制造精度达不到要求时会成为实约束，使机构卡死。

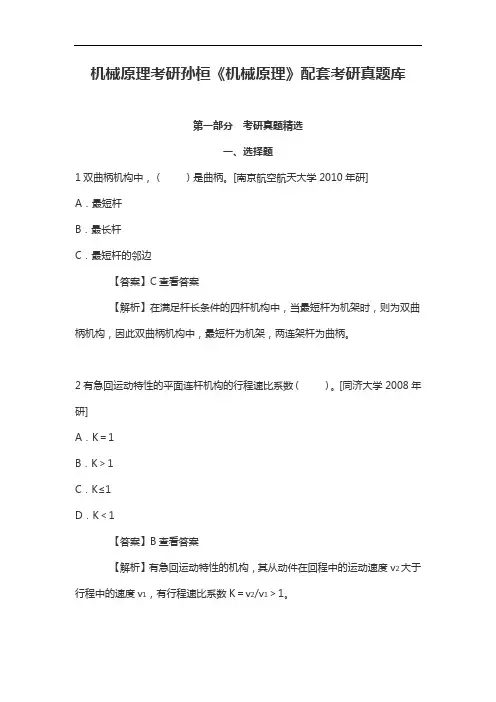

机械原理考研孙桓《机械原理》配套考研真题库第一部分考研真题精选一、选择题1双曲柄机构中，（）是曲柄。
[南京航空航天大学2010年研]A．最短杆B．最长杆C．最短杆的邻边【答案】C查看答案【解析】在满足杆长条件的四杆机构中，当最短杆为机架时，则为双曲柄机构，因此双曲柄机构中，最短杆为机架，两连架杆为曲柄。
2有急回运动特性的平面连杆机构的行程速比系数（）。
[同济大学2008年研]A．K＝1B．K＞1C．K≤1D．K＜1【答案】B查看答案【解析】有急回运动特性的机构，其从动件在回程中的运动速度v2大于行程中的速度v1，有行程速比系数K＝v2/v1＞1。
3若以曲柄为原动件，当曲柄摇杆机构的原动件位于（）时，机构的传动角最小？[同济大学2008年研；武汉科技大学2009年研]A．曲柄与连杆共线的两个位置之一B．曲柄与机架共线的两个位置之一C．曲柄与机架相垂直的位置D．摇杆与机架相垂直，对应的曲柄位置【答案】B查看答案【解析】根据曲柄摇杆机构的运动规律，机构的最小传动角出现在主动曲柄与机架共线的两位置之一。
4与其他机构相比，凸轮机构最大的优点是（）。
[南京航空航天大学2010年研]A．可以实现各种预期的运动规律B．便于润滑C．制造方便，易于获得较高的运动精度【答案】A查看答案【解析】只要适当地设计出凸轮的轮廓曲线，就可以使从动件得到各种预期的运动规律。
5由于从动件结构的特点，（）从动件的凸轮机构只适用于速度较低和传力不大的场合。
[湖南大学2007年研]A．滚子C．平底D．尖顶【答案】D查看答案【解析】尖顶从动件凸轮，从动件和主动件接触面积小，故其推杆易磨损，因此，只适用于速度较低和传力不大的场合。
6相同的轮廓曲线和偏距，正偏置比负偏置的凸轮机构（）。
[同济大学2008年研]A．升程时压力角小B．回程时压力角小C．基圆半径小D．易产生刚性冲击【答案】A查看答案【解析】根据凸轮机构推程压力角α解析表达式其中，偏距e为代数值，对于正偏置凸轮机构取正号，负偏置则取负号。
各位同学我是同济大学2012届考生，2012年考上了同济大学车辆工程，为了给大家我提供一份整洁权威的同济大学机械设计真题答案和一份权威的专业课内部资料（含笔记和考试重点),我充分利用业余时间，终于完成啦。
扣扣QQ1440149098,各位同学到时候可以让大家加入一个复试和考试交流群，12月15日，和月底有一个视频讲座和大家交流同济大学的考试与复试。
主要资料有2007到2012年真题和答案，全部word高清版。
一份书本重点扫描版。
04到06自己做的手写版，还有一份考试重点和一本参考书（扫描版）。
各位同学好好加油，未来的你们就会为你今天遇到我而感到庆幸。
2010年同济大学硕士研究生入学考试试卷（部分）科目代码__812___ 科目名称____机械设计_____一、填空题（每格2分，共10分）1.螺纹连接防松，按其防松原理可分为_______防松、________防松和_______防松。
【考察重点】：这是第五章的考点，主要考察有螺纹连接防松的方式。
【答案解析】：摩擦；机械；破坏螺旋副；2.在不完全液体润滑滑动轴承设计中，限制比压p的主要目的是_____,限制pv的主要目的是_________。
【考察重点】：这是第十二章的考点，主要考察有不完全液体润滑滑动轴承的设计计算。
【答案解析】：防止油被挤压出去；限制温度德升高；二、选择题(每题2分，共20分)1.带有一个张紧轮的V带传动，V带每转过一周，V带的应力要变化_____。
A.3次B.4次C.6次D.8次【考察重点】：这是第八章的考点，主要考察有关带传动应力的问题。
【答案解析】：D2.在受轴向变载荷作用的紧螺栓连接中，为提高螺栓的疲劳强度，可采取的措施是______。
A.增大螺栓刚度b C ，减少被连接件刚度m CB.减少 b C ，增大m CC.增大b C 和m CD.减少b C 和m C【考察重点】：这是第五章的考点，主要考察有关紧螺栓连接强度的问题。

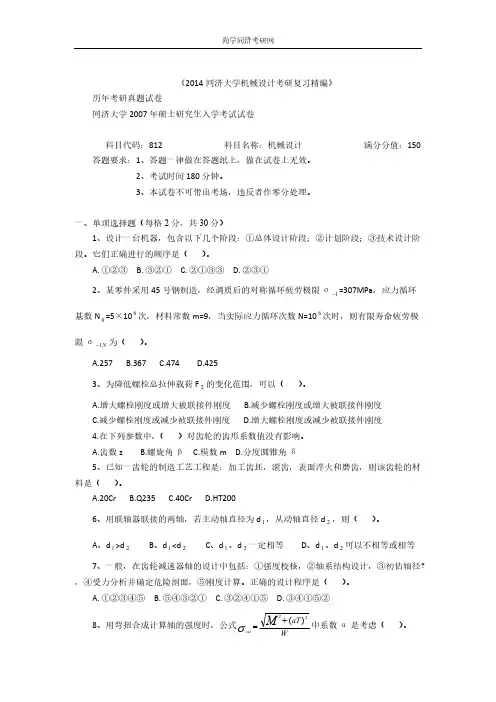

《2014同济大学机械设计考研复习精编》历年考研真题试卷同济大学2007年硕士研究生入学考试试卷 科目代码：812 科目名称：机械设计 满分分值：150答题要求：1、答题一律做在答题纸上，做在试卷上无效。
2、考试时间180分钟。
3、本试卷不可带出考场，违反者作零分处理。
一、单项选择题（每格2分，共30分）1、设计一台机器，包含以下几个阶段：①总体设计阶段；②计划阶段；③技术设计阶段。
它们正确进行的顺序是（ ）。
A. ①②③ B. ③②① C. ②①③③ D. ②③①2、某零件采用45号钢制造，经调质后的对称循环疲劳极限σ=307MPa ，应力循环1-基数N =5×10次，材料常数m=9，当实际应力循环次数N=10次时，则有限寿命疲劳极066限σ为（ ）。
N 1-A.257 B.367 C.474 D.4253、为降低螺栓总拉伸载荷F 的变化范围，可以（ ）。
2A.增大螺栓刚度或增大被联接件刚度 B.减少螺栓刚度或增大被联接件刚度C.减少螺栓刚度或减少被联接件刚度 D.增大螺栓刚度或减少被联接件刚度4.在下列参数中，（ ）对齿轮的齿形系数值没有影响。
A.齿数z B.螺旋角β C.模数m D.分度圆锥角δ5、已知一齿轮的制造工艺工程是：加工齿坯，滚齿，表面淬火和磨齿，则该齿轮的材料是（ ）。
A.20Cr B.Q235 C.40Cr D.HT2006、用联轴器联接的两轴，若主动轴直径为d ，从动轴直径d ，则（ ）。
12A 、d >d B 、d <dC 、d 、d 一定相等D 、d 、d 可以不相等或相等121212127、一般，在齿轮减速器轴的设计中包括：①强度校核，②轴系结构设计，③初估轴径？，④受力分析并确定危险剖面，⑤刚度计算。
正确的设计程序是（ ）。
A. ①②③④⑤ B. ⑤④③②① C. ③②④①⑤ D. ③④①⑤②8、用弯扭合成计算轴的强度时，公式中系数α是考虑（ ）。
2008年同济大学813机械原理考研真题一、概念题（每空1.5分，共30分）1．请写出三种可作间歇运动的机构______、______、______。
2．当直齿轮与直齿条标准啮合时，齿轮的节圆与分度圆______，齿条的节线与分度线______；当直齿轮与直齿条非标准啮合时，齿轮的节圆与分度圆______，齿条的节线与分度线______。
3．机械的周期性速度波动可采用______来调节，而非周期性速度波动一般用______来调节。
4．对于静平衡的转子，有可能是______不平衡的；而动平衡的转子，则一定是______平衡的。
5．某平面基本杆组有4个构件，其低副数为______。
6．某机械系统的等效质量的大小，（）。
A．等于系统中所有构件的质量之和B．与系统中各构件质量的平方和有关C．与系统的瞬时功率的大小有关D．与该系统的动能的大小有关7．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度之比仍保持原值不变，原因是（）。
A．啮合角不变B．压力角不变C．基圆半径不变D．节圆半径不变8．在下列的传动比计算公式中，对蜗杆传动来说，（）是错误的？A．12I n n =B．12I ωω=C．21I Z Z =D．21I d d =9．有急回运动特性的平面连杆机构的行程速比系数（）。
A．K＝1B．K＞1C．K≤1D．K＜110．斜齿圆柱齿轮的法面模数n m 与端面模数t m 的关系是（）。
A．cos t n m m β=B．t nm m =C．cos t n m m β=D．sin t n m m β=11．若以曲柄为原动件，当曲柄摇杆机构的原动件位于（）时，机构的传动角最小？A．曲柄与连杆共线的两个位置之一B．曲柄与机架共线的两个位置之一C．曲柄与机架相垂直的位置D．摇杆与机架相垂直，对应的曲柄位置12．相同的轮廓曲线和偏距，正偏置比负偏置的凸轮机构（）。
A．升程时压力角小B．回程时压力角小C．基圆半径小D．易产生刚性冲击13．凸轮机构推杆的等速运动规律（）。
同济大学课程考核试卷（A卷）2006 —2007学年第一学期命题教师签名：审核教师签名：课号：041060 课名：机械原理考试考查：考试此卷选为：期中考试( )、期终考试( )、重考( )试卷年级专业学号姓名得分一．（10分）是非题，( 在括号内正确的打√，错误的打⨯)1、铰链四杆机构中，若取最短杆作机架，则为双曲柄机构。
（）2、在凸轮机构中，从动件采用等加速等减速运动规律，是指在推程时作等加速运动，而在回程时作等减速运动。
（）3、渐开线外齿轮的齿根圆并非总是大于基圆。
（）4、渐开线内齿轮的齿根圆并非总是大于基圆。
（）5、范成法加工齿轮时，齿数越多越易发生根切。
（）6、蜗杆机构的传动比不等于蜗轮蜗杆的直径比。
（）7、同一对渐开线圆柱齿轮，当安装的中心距改变时传动比保持不变。
（）8、重合度大于等于1时两直齿圆柱齿轮才能正确啮合。
（）9、当驱动力矩Md下降，阻抗力矩Mr上升时，机器的动能必然减小. （）10、经过动平衡的转子不需要进行静平衡了。
（）二．填空题（每空1分共13分）1、平面机构具有确定运动的条件是__________________________________________。
2、当两构件组成转动副时，其相对速度瞬心在______________________________处；组成移动副时，在__________________________________________________处。
3、转子静平衡的目的是__________________________________________________，而动平衡的目的是_____________________________________________________。
4、平面高副的约束数为____________________，自由度为_____________________。
5、对于周期性速度波动，通常采用____________________________调速。

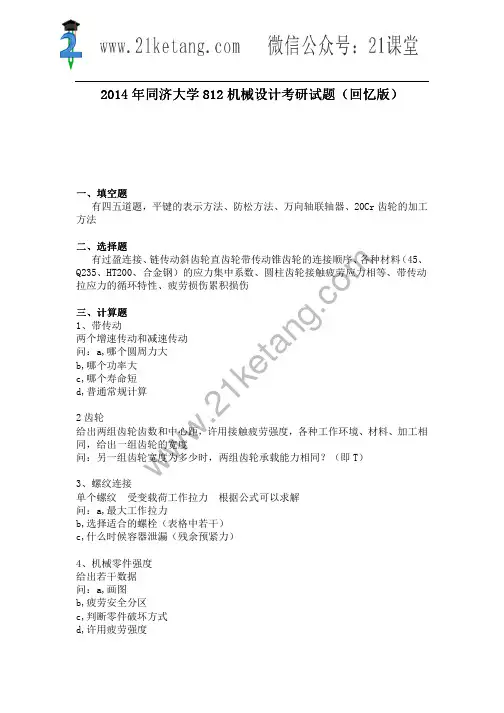

2014年同济大学812机械设计考研试题机械设计考研试题（（回忆版回忆版））
一、填空题填空题
有四五道题，平键的表示方法、防松方法、万向轴联轴器、20Cr 齿轮的加工方法
二、选择题选择题
有过盈连接、链传动斜齿轮直齿轮带传动锥齿轮的连接顺序、各种材料（45、Q235、HT200、合金钢）的应力集中系数、圆柱齿轮接触疲劳应力相等、带传动拉应力的循环特性、疲劳损伤累积损伤
三、计算题计算题
1、带传动
两个增速传动和减速传动
问：a,哪个圆周力大
b,哪个功率大
c,哪个寿命短
d,普通常规计算
2齿轮
给出两组齿轮齿数和中心距，许用接触疲劳强度，各种工作环境、材料、加工相同，给出一组齿轮的宽度
问：另一组齿轮宽度为多少时，两组齿轮承载能力相同？（即T）
3、螺纹连接
单个螺纹 受变载荷工作拉力 根据公式可以求解
问：a,最大工作拉力
b,选择适合的螺栓（表格中若干）
c,什么时候容器泄漏（残余预紧力）
4、机械零件强度
给出若干数据
问：a,画图
b,疲劳安全分区
c,判断零件破坏方式
d,许用疲劳强度
