均衡化滤波器的设计与应用一、均衡化滤波器的定义和作用均衡化滤波器（Equalization filter）是数字信号处理中的一种常见滤波器，其主要作用是对信号进行平滑处理，降低信号中高频分量的幅度，从而使信号更加稳定和可靠。
均衡化滤波器能够去除信号中不必要的噪声和干扰，提高信号的质量和准确性，被广泛应用于音频、视频、无线通信等领域。
二、均衡化滤波器的设计原理均衡化滤波器的设计要基于信号的特征，针对信号中存在的高频分量进行去除和平滑处理。
一般来说，均衡化滤波器的设计过程可以分为以下几个步骤：（1）对信号进行频域分析，了解信号中的高频分量特征，确定需要去除的频率范围；（2）设计一个合适的滤波器结构，可以选择数字低通滤波器、数字带阻滤波器等类型，具体选择根据信号的特点和要求来决定；（3）设置滤波器的截止频率，确定需要保留的频率范围；（4）经过滤波器处理后，重新得到经过平滑处理后的信号，可以通过频域变换等方式进行验证。
三、均衡化滤波器的应用场景均衡化滤波器在音频、视频、无线通信等领域有着广泛的应用，其中最常见的应用场景包括：（1）音频处理：均衡化滤波器可以去除音频信号中的噪声和杂音，使得声音更加清晰、自然，同时可以调整声音的频率分布，实现均衡化处理，提高音质和听感。
（2）视频处理：均衡化滤波器可以去除视频信号中的噪声和抖动，提高视频的稳定性和清晰度，同时可以调整视频的亮度、对比度等参数，实现均衡化处理，提高视觉效果和感官体验。
（3）无线通信：均衡化滤波器可以对无线信号进行去噪、去干扰等处理，保证通信质量和稳定性，同时可以调整信号频率分布，适应不同的通信场景，提高信号覆盖和通信效率。
四、均衡化滤波器的发展趋势随着数字信号处理领域的不断发展和技术的不断进步，均衡化滤波器的设计和应用也在不断地创新和改进。
未来的发展趋势主要包括以下几个方面：（1）智能化：均衡化滤波器将会越来越智能化，可以通过机器学习等技术来自动化地完成滤波器的设计和参数调整，提高滤波器的效率和性能。

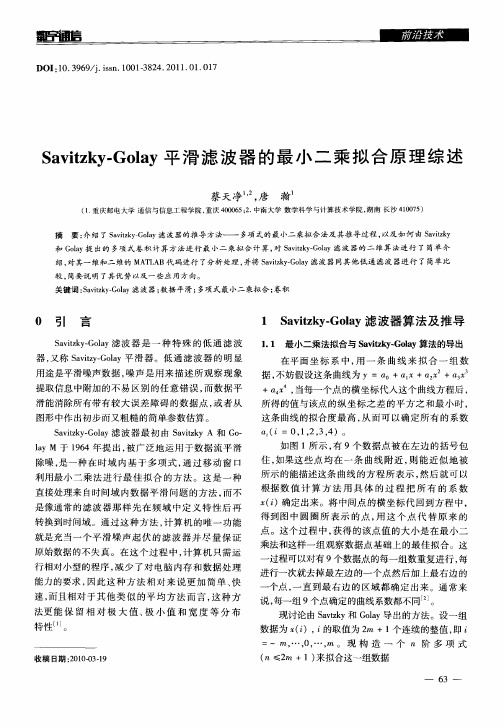

Savitzky-Golay滤波器是一种数字滤波器，它通过对信号进行多项式拟合来实现平滑处理。
它在信号处理和数据分析中被广泛应用，能够有效地去除噪声和提取趋势信息。
本文将针对Savitzky-Golay滤波器的平滑公式进行详细介绍和分析。
一、Savitzky-Golay滤波器的原理Savitzky-Golay滤波器的原理是基于局部多项式拟合的思想。
假设有一个长度为n的窗口，在窗口内部进行多项式拟合，然后利用拟合结果对窗口中心点的数值进行估计，从而实现信号的平滑处理。
与常见的移动平均滤波器不同，Savitzky-Golay滤波器使用多项式拟合来近似信号，拥有更高的平滑精度和更好的保留信号特征的能力。
二、Savitzky-Golay滤波器的平滑公式在Savitzky-Golay滤波器中，平滑公式的推导是基于最小二乘法的。
给定一个长度为n的窗口，窗口内的数据可以表示为一个长度为n的向量x=[x1, x2, ..., xn]，对应的输出为一个长度为n的向量y=[y1,y2, ..., yn]。
假设信号在窗口内可以用一个m次多项式表示，即y =a0 + a1*x + a2*x^2 + ... + am*x^m。
利用最小二乘法，可以得到多项式系数a=[a0, a1, ..., am]的最优估计。
这里的最优估计是指使得拟合误差最小的系数值，可以通过求解以下方程组得到：X^T * X * a = X^T * y其中，X是一个n×(m+1)的矩阵，每行为[x^0, x^1, ..., x^m]，y是一个长度为n的向量，包含窗口内的观测值。
根据最小二乘法的原理，上述方程组的解是多项式系数a的最优估计。
三、Savitzky-Golay滤波器的系数矩阵在Savitzky-Golay滤波器中，系数矩阵X的构造是关键的一步。
根据窗口的大小n和多项式的次数m，可以得到相应的系数矩阵X。
以3次多项式拟合为例，对应的系数矩阵X如下所示：X = [1, x1, x1^2, x1^3;1, x2, x2^2, x2^3;...;1, xn, xn^2, xn^3]在实际应用中，可以通过类似的方式构造系数矩阵X，从而得到相应的多项式拟合结果。

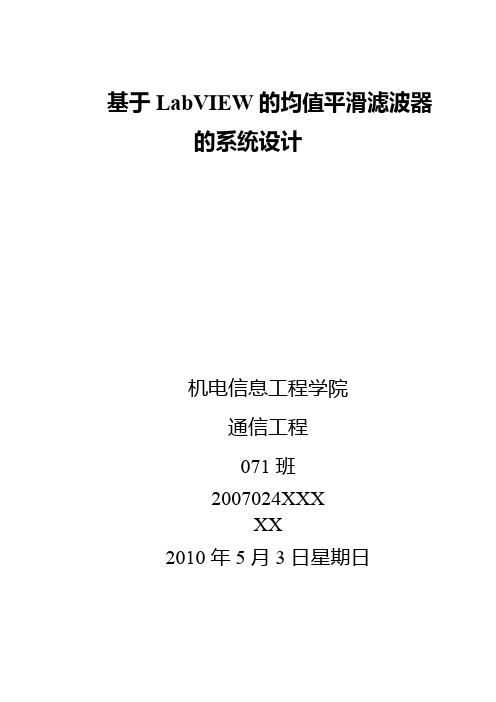

基于LabVIEW的均值平滑滤波器的系统设计机电信息工程学院通信工程071班2007024XXXXX2010年5月3日星期日基于LabVIEW的均值平滑滤波器的系统设计一、虚拟仪器和LabIVEW技术的介绍：虚拟仪器（Virtual Instrument，缩写为VI）是基于计算机的仪器，是将仪器装入计算机，以通用的计算机硬件及操作系统为依托，实现各种仪器功能。
LabVIEW（Laboratory Virtual instrument Engineering）是美国国家仪器公司（National Instruments，NI）开发的一种图形化的编程语言。
图形化的程序语言，又称为“Ｇ”语言。
使用这种语言编程时，基本上不写程序代码，取而代之的是流程图。
它尽可能利用了技术人员、科学家、工程师所熟悉的术语、图标和概念，使编程简单直观。
虚拟仪器突破了传统电子仪器以硬件为主体的模式，实际上，使用者是在操作具有测试软件的电子计算机进行测量，犹如操作一台虚设的电子仪器，虚拟仪器因此而得名。
虚拟仪器的硬件是电子计算机和为其配之的必要的电子仪器硬件模块。
电子计算机与为其配置的电子仪器测试模块通过编制的计算机测试软件结合起来，组成通用的电子测量硬件平台。
使用者是通过友好的图形界面（通常是设在电子计算机终端显示屏上图形化的虚拟的菜单式控制机构，这些菜单式的控制机构的图形，通常只占显示屏的一部分，形成了虚拟仪器的虚拟前面板），以点击菜单来调控虚拟仪器的性能，就像在操作自己定义、自已设计的一台电子仪器。
田量信号是藉测试软件的调控，经由电子测量硬件平台的采集，再经电子计算机的处理，得到最终的测试结果，并以数据、曲线、图形甚至是多维测试结果模型，显示在电子计算机的终端显承屏上（通常占据着电子计算机终端显示屏的主要幅面）。
当然，测试结果也可以直接通过计算机网络传送或记录保存。
虚拟仪器由硬件和软件两部分组成。
虚拟仪器的硬件主体是电子计算机，通常是个人计算机，也可以是任何通用电子计算机。
图像滤波平滑实验报告引言图像滤波平滑是数字图像处理中的基本操作之一。
通过应用合适的滤波器，可以减少图像中的噪声、平滑细节，从而改善图像的质量和观感。
本实验旨在探究图像滤波平滑的原理和方法，并通过实验验证其效果。
实验目的1. 了解图像滤波平滑的基本原理。
2. 学习常用的图像滤波平滑方法及其优缺点。
3. 掌握图像滤波平滑的实际应用。
实验步骤本实验使用Python编程语言进行图像处理。
以下是具体的实验步骤：1. 下载并安装Python及相关库。
2. 导入所需的库，包括NumPy（用于处理数值计算）和OpenCV（用于图像处理）。
3. 读取待处理的图像。
4. 使用不同的滤波器对图像进行平滑处理。
5. 对比不同滤波器的效果，并进行分析。
实验结果与分析本实验选取了三种常用的图像滤波平滑方法：均值滤波、中值滤波和高斯滤波。
下面分别对它们的效果进行分析。
1. 均值滤波均值滤波是一种简单的滤波方法，它将每个像素的灰度值设置为周围像素的平均值。
它适用于轻度噪声的去除，但会模糊图像的细节。
实验结果显示，均值滤波可以有效地减少图像中的噪声，但同时也导致图像变得模糊。
2. 中值滤波中值滤波是一种非线性滤波方法，它将每个像素的灰度值设置为周围像素的中值。
相较于均值滤波，中值滤波能够更好地保留图像的边缘和细节。
实验结果显示，中值滤波在去除噪声的同时对图像的细节损失较小。
3. 高斯滤波高斯滤波是一种基于高斯函数的线性滤波方法，它将每个像素的灰度值设置为周围像素的加权平均值。
高斯滤波对于去除高斯噪声效果显著，同时也能保持图像细节的清晰度。
实验结果显示，高斯滤波对图像的平滑效果较好。
实验总结本实验通过对比不同的图像滤波平滑方法，发现不同的方法适用于不同场景的图像处理。
均值滤波适合轻度噪声、对图像细节要求较低的场景；中值滤波适合去除椒盐噪声、能较好地保留图像细节；而高斯滤波则适用于去除高斯噪声、较好地平滑图像。
在实际应用中，我们需要根据图像的特点和需求选择合适的滤波方法。
图像高斯平滑滤波分析来源：发表时间：2009-11-27 浏览率：[1876]图像高斯平滑滤波分析王耀贵山东省潍坊卫生学校 261041摘要：在图像预处理中，对图像进行平滑，去除噪声，恢复原始图像是一个重要内容。
本课题设计出了一个平滑尺度和模板大小均可以改变的高斯滤波器，用它对多幅加入各种噪声后的图像进行平滑，经过对各个结果图像的对比可知高斯滤波对服从正态分布的噪声去除效果比较好，并且相比各个不同参数，在平滑尺度为2，模板大小为7时效果最佳。
关键词：图像预处理；平滑处理；平滑尺度；模板大小；高斯滤波1、前言一幅原始图像在获取和传输过程中会受到各种噪声的干扰，使图像质量下降，对分析图像不利。
反映到图像画面上，主要有两种典型的噪声。
一种是幅值基本相同，但出现的位置随机的椒盐噪声，另一种则每一点都存在，但幅值随机分布的随机噪声。
为了抑制噪声、改善图像质量，要对图像进行平滑处理。
图像平滑处理的方法多种多样，有邻域平均、中值滤波，高斯滤波、灰度最小方差的均值滤波等。
这里主要就是分析高斯滤波器的平滑效果。
以下即为本课题研究的主要内容及要求：第一，打开显示对应图像；第二，编写给图像加噪声的程序；第三，程序中实现不同平滑尺度、不同模板大小的高斯模板设计，并将设计结果显示出来；第四，以Lean图像为例，进行加噪声，分析平滑的实验效果。
2、高斯平滑滤波器的原理高斯滤波器是根据高斯函数的形状来选择权值的线性平滑滤波器。
高斯平滑滤波器对去除服从正态分布的噪声是很有效果的。
一维零均值高斯函数为。
其中，高斯分布参数决定了高斯滤波器的宽度。
对图像来说，常用二维零均值离散高斯函数作平滑滤波器，函数表达式如下：式（1）高斯函数具有5个重要性质：2.1二维高斯函数具有旋转对称性，即滤波器在各个方向上的平滑程度是相同的。
一般来说一幅图像的边缘方向是不知道的。
因此，在滤波之前是无法确定一个方向比另一个方向上要更多的平滑的。
旋转对称性意味着高斯滤波器在后续的图像处理中不会偏向任一方向。
数字信号处理
实验报告
一、实验目的：
1．掌握用平滑滤波器滤除高频噪声的方法
2. 理解M 值和滤波效果的关系。
3．会使用filter 命令来设计滤波器。
二、实验内容
使用matlab 编写程序，实现平滑滤波器，用平滑滤波器滤掉附加在原始信号上的高频噪声。
改变M 的大小，观察滤波的效果。
总结M 值对滤波效果影响。
认真研究filter 的功能和使用方法。
三、实验原理与方法和手段
1，三点平滑滤波器(FIR )的表达式：
[])2()1()(31)(-+-+=n x n x n x n y ，∑-=-=10)(1)(M k k n x M n y 令：)50
47cos()();10cos()(21n n s n n s ππ== )()()(21n s n s n x +=
其中：1s 是低频正弦信号，2s 是高频正弦信号
四、程序设计
n = 0:100;
s1 = cos(2*pi*0.05*n); %低频信号
s2 = cos(2*pi*0.47*n) % 高频信号
x = s1+s2;
% 两信号叠加
M = input('滤波器长度 = ');
num = ones(1,M);
y = filter(num,1,x)/M;
% 显示输入与输出的信号
clf;
subplot(2,2,1);
plot(n, s1);
axis([0, 100, -2, 2]);
xlabel('n'); ylabel('A');
title('信号1图像');
subplot(2,2,2);
plot(n, s2);
axis([0, 100, -2, 2]);
xlabel('n'); ylabel('A');
title('信号2图像');
subplot(2,2,3);
plot(n, x);
axis([0, 100, -2, 2]);
xlabel('n'); ylabel('A');
title('输入信号');
subplot(2,2,4);
plot(n, y);
axis([0, 100, -2, 2]);
xlabel('n'); ylabel('A');
title('输出信号');
axis;
五、结果及分析
平滑滤波器（FIR）允许低于截止频率的信号通过，但高于截止频率的信号被滤波器滤除，具有低通特性。
s1、s2、x信号与M值无关，这三信号不受M值的影响。
观察输出信号的波形，y信号的幅值随M值的增大而减少，同时噪声也随M值的增大而减少，这是因为M 值的增大使低通滤波器的长度增长了。
另外，当M值增大到一定值时（如M为100），输出信号十分微弱，这是因为此时的M值使得滤波器的截止频率降得极低，输入信号几乎完全被滤除。
M=3
M=10
M=30。
